MODE D'EMPLOI SE64A560 SIEMENS

Consignes de sécurité 47. . . . . .

Présentation de l’appareil 48. . .

Installation d’adoucissage 49. .

Remplissage du sel spécial 50.

Remplissage du liquide de rinçage 51

Vaisselle inadéquate 52. . . . . . .

Classement de la vaisselle 53. .

Détergent 56. . . . . . . . . . . . . . . .

Tableau des programmes 58. . .

Laver la vaisselle 59. . . . . . . . . .

Fonctions supplémentaires * 61

Nettoyage et entretien 62. . . . . .

Détection des pannes 63. . . . . .

Appeler le service après-vente 66

Remarques 66. . . . . . . . . . . . . . .

Do not pour detergent into the

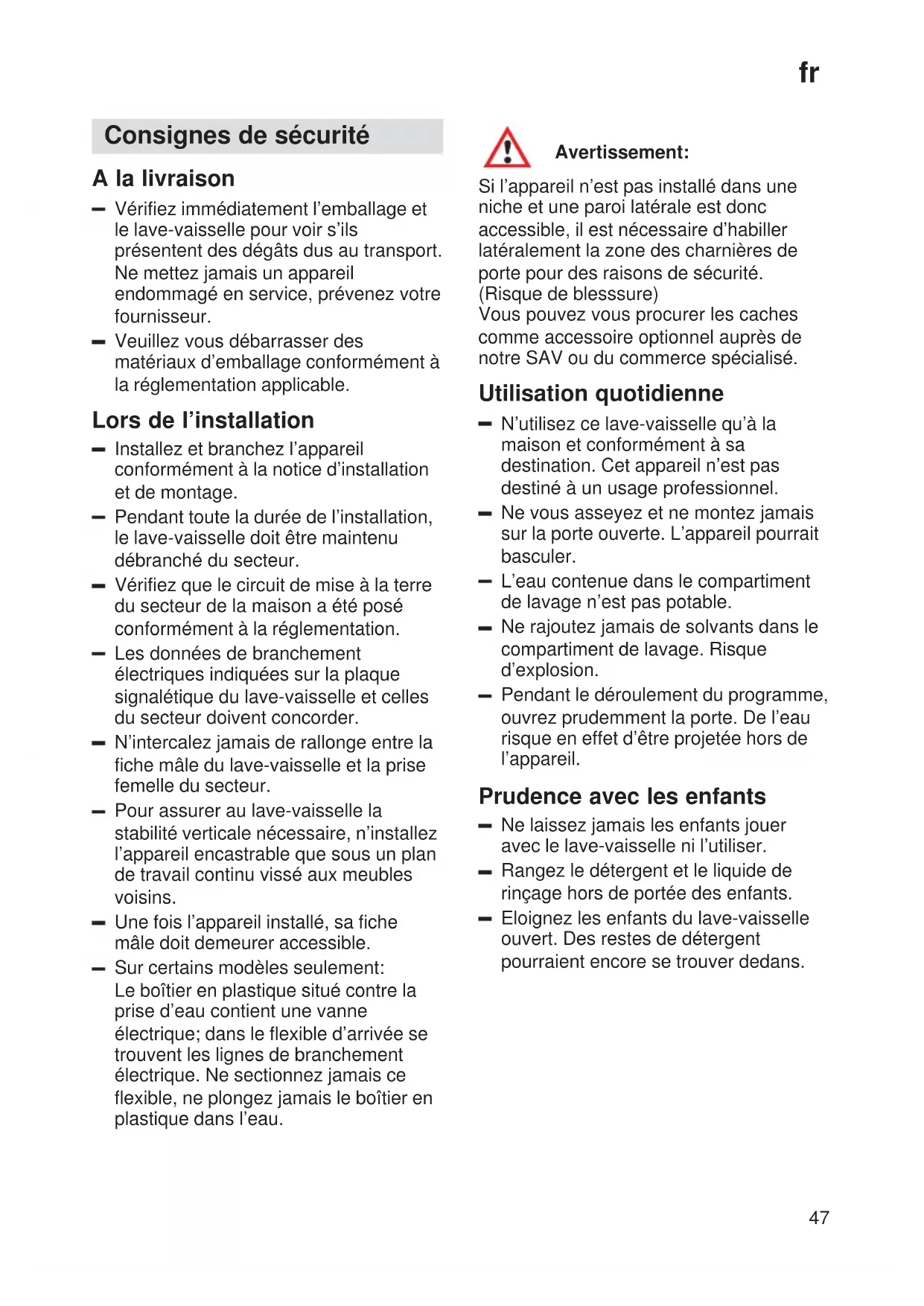

Consignes de sécurité

Vérifiez immédiatement l’emballage et

le lave-vaisselle pour voir s’ils

présentent des dégâts dus au transport.

Ne mettez jamais un appareil

endommagé en service, prévenez votre

Veuillez vous débarrasser des

matériaux d’emballage conformément à

la réglementation applicable.

Lors de l’installation

Installez et branchez l’appareil

conformément à la notice d’installation

Pendant toute la durée de l’installation,

le lave-vaisselle doit être maintenu

débranché du secteur.

Vérifiez que le circuit de mise à la terre

du secteur de la maison a été posé

conformément à la réglementation.

Les données de branchement

électriques indiquées sur la plaque

signalétique du lave-vaisselle et celles

du secteur doivent concorder.

N’intercalez jamais de rallonge entre la

fiche mâle du lave-vaisselle et la prise

Pour assurer au lave-vaisselle la

stabilité verticale nécessaire, n’installez

l’appareil encastrable que sous un plan

de travail continu vissé aux meubles

Une fois l’appareil installé, sa fiche

mâle doit demeurer accessible.

Sur certains modèles seulement:

Le boîtier en plastique situé contre la

prise d’eau contient une vanne

électrique; dans le flexible d’arrivée se

trouvent les lignes de branchement

électrique. Ne sectionnez jamais ce

flexible, ne plongez jamais le boîtier en

plastique dans l’eau.

Si l’appareil n’est pas installé dans une

niche et une paroi latérale est donc

accessible, il est nécessaire d’habiller

latéralement la zone des charnières de

porte pour des raisons de sécurité.

(Risque de blesssure)

Vous pouvez vous procurer les caches

comme accessoire optionnel auprès de

notre SAV ou du commerce spécialisé.

Utilisation quotidienne

N’utilisez ce lave-vaisselle qu’à la

maison et conformément à sa

destination. Cet appareil n’est pas

destiné à un usage professionnel.

Ne vous asseyez et ne montez jamais

sur la porte ouverte. L’appareil pourrait

L’eau contenue dans le compartiment

de lavage n’est pas potable.

Ne rajoutez jamais de solvants dans le

compartiment de lavage. Risque

Pendant le déroulement du programme,

ouvrez prudemment la porte. De l’eau

risque en effet d’être projetée hors de

Prudence avec les enfants

Ne laissez jamais les enfants jouer

avec le lave-vaisselle ni l’utiliser.

Rangez le détergent et le liquide de

rinçage hors de portée des enfants.

Eloignez les enfants du lave-vaisselle

ouvert. Des restes de détergent

pourraient encore se trouver dedans.fr

Si le lave-vaisselle est tombé en

Les réparations et interventions ne

pourront être effectuées que par un

Lors des réparations et interventions,

veillez à ce que le lave-vaisselle soit

débranché du secteur. Débranchez la

fiche mâle du secteur ou coupez le

disjoncteur/retirez le fusible. Pour

débrancher, saisissez la fiche mâle et

non pas le câble d’alimentation. Fermez

Mise au rebut de l’appareil

Lorsque l’appareil a fini de servir,

rendez-le immédiatement inutilisable

pour exclure tout accident ultérieur.

Débranchez la fiche mâle, sectionnez le

câble d’alimentation et rendez le

système de fermeture de la porte

Débarrassez-vous de l’appareil en

respectant la réglementation.

Des enfants pourraient

s’enfermer dans l’appareil (risque

d’asphyxie) ou se mettre dans

d’autres situations.

C’est pourquoi: retirez la prise de

secteur, coupez le câble de

secteur et l’éliminez. Détruisez la

fermeture de la porte de sorte

que le porte ne ferme plus.

Présentation de l’appareil

Les figures représentant le bandeau de

l’appareil et l’intérieur de l’appareil se

trouvent sur la dernière page-volet de la

notice. Dépliez s.v.p. ce volet avant de

poursuivre la lecture.

Interrupteur principal 2 Touche d’ouverture de porte3 Départ différé4 Indicateur numérique / Indicateur de déroulement

de programme 5 Indicateur de manque de sel6 Indicateur de manque de liquide de rinçage 7 Touches de programmation8 Fonctions supplémentaires * * selon le modèlefr

Compartiment intérieur de

Panier à vaisselle supérieur avec

Panier supplémentaire à couverts

pour le panier supérieur *

Bras rotatif supérieur

Bras rotatif inférieur

Réservoir à sel spécial, avec

indicateur de manque de sel *

Panier à vaisselle inférieur

Réservoir de liquide de rinçage avec

indicateur de remplissage du liquide

Compartiment à détergent

* sur certains modèles seulement

Achats à réaliser lors de la

première mise en service:

– Liquide de rinçage

Utilisez exclusivement des produits

appropriés aux lave-vaisselle.

Installation d’adoucissage

Pour donner de bons résultat, votre

lave-vaisselle a besoin d’eau adoucie,

c’est-à-dire pauvre en calcaire, faute de

quoi du tartre se déposera sur la vaisselle

et sur les parois du compartiment de

Si l’eau dépasse un certain degré de

dureté, elle ne pourra être amenée au

lave-vaisselle qu’après avoir été adoucie,

c’est-à-dire détartrée.

Un sel spécial à verser dans le réservoir

du lave-vaisselle permet d’adoucir l’eau.

Le réglage donc la quantité de sel requise

dépend du degré de dureté de l’eau de

Réglage de l’adoucisseur d’eau

(voir les consignes d’emploi sommaires)fr

Remplissage du sel spécial

Mode d’action du sel

Pendant le lavage, le sel est automatique-

ment amené du réservoir de sel à l’adou-

cisseur où il dissout le calcaire.

La pompe évacue cette solution calcaire

hors du lave-vaisselle. Ensuite,

l’adoucisseur d’eau est de nouveau près à

recevoir la charge de sel suivante.

La régénération ne se déroule correcte-

ment que si le sel s’est dissout dans l’eau.

Ouvrez le bouchon fileté du réservoir de

Avant la première mise en service, versez

environ 1 litre d’eau dans le réservoir de

Introduisez l’entonnoir (compris dans les

fournitures) dans l’orifice de remplissage.

Rajoutez du sel jusqu’à ce que le réservoir

soit plein (1,5 kg maxi.). Le sel refoule

l’eau qui déborde. Nettoyez ensuite les

résidus de sel autour de l’orifice de

remplissage puis refermez le réservoir en

veillant à ne pas coincer le couvercle.

L’indicateur de remplissage de sel 5 sur

le bandeau commence par s’allumer puis

s’éteint au bout d’un moment une fois que

la concentration en sel est suffisamment

Si la valeur de réglage est ,

vous n’avez pas de sel à verser

dans le réservoir étant donné

que l’appareil n’en consomme

pas. L’indicateur de remplissage

de sel est éteint. Si les valeurs

de réglage sont comprises entre

et , il faut verser du sel

Ne versez jamais le détergent

dans le réservoir à sel spécial

car vous risqueriez de détruire

l’adoucisseur d’eau.

Indicateur de remplissage du

Rajouter du sel dès que l’indicateur de

remplissage du sel 5 s’allume sur le

Remplissage du liquide de

L’appareil en fonctionnement consomme

du liquide de rinçage pour que les verres

étincellent et qu’il n’y ait aucune tache sur

Ouvrez le couvercle du réservoir à

liquide de rinçage 29 . Pour ce faire,

appuyez sur la marque située sur le

couvercle du compartiment à liquide de

rinçage et soulevez simultanément le

couvercle par la patte

Versez le liquide de rinçage par l’orifice

de remplissage jusqu’à ce que

l’indicateur de remplissage de liquide

Fermez le couvercle jusqu’à ce qu’il

encoche audiblement.

N’utilisez que du liquide de

rinçage pour la vaisselle.

Régler le dosage du liquide de

Vous pouvez régler en continu le dosage

du liquide de rinçage. A la fabrication, le

doseur a été réglé sur 4.

Ne modifiez la position du régulateur de

liquide de rinçage que si des trainées ou

des taches d’eau demeurent sur la

vaisselle. Dans le premier cas, réglez le

régulateur dans le sens ”–”, dans le

second cas, réglez-le dans le sens ”+”.

Indicateur de remplissage

du liquide de rinçage

Tant que cet indicateur situé dans le

bandeau 6 (selon le modèle) ou contre

l’orifice de remplissage 29 reste sombre,

c’est l’indice qu’il y a suffisamment de

Indicateur de manque de liquide de

Vaisselle inadéquate

Nous déconseillons de laver au

Les pièces de couvert et de vaisselle en

bois car elles se délavent et leur aspect se

dénature avec le temps; les colles à bois

qu’elles contiennent ne sont pas non plus

adaptées aux températures régnant dans

le lave-vaisselle. N’y lavez pas non plus

les verres et vases à décors délicats, en

particulier les pièces de vaisselle

anciennes impossibles à renouveler. Ces

décors anciens n’ont pas été prévus pour

Autres pièces inadaptées: pièces en

plastiques sensibles à l’eau très chaude,

vaisselle en cuivre et en étain. Les décors

en verre, les pièces en aluminium et en

argent peuvent se décolorer et pâlir au

lavage en lave-vaisselle. Certaines

variétés de verre peuvent s’opacifier après

quelques passages dans l’appareil. Par

ailleurs, les matériaux très absorbants

comme les éponges et serviettes ne sont

pas lavables au lave-vaisselle.

N’achetez désormais que de la vaisselle

dont le fabricant confirme son adéquation

lave-vaisselle les pièces de

vaisselles salies par des

cendres, de la cire, de la

graisse minérale ou de la

Nature et processus de fabrication du

Composition chimique du détergent.

Température de l’eau et durée du

programme sur le lave-vaisselle.

Utilisez des verres et de la porcelaine

déclarés inaltérabls au lave-vaisselle

Utilisez un détergent dont l’emballage

mentionne qu’il ménage la vaisselle.

Consultez les fabricants de détergent.

Sélectionnez un programme de courte

durée et ayant la plus basse

température possible.

Pour empêcher qu’ils s’endommagent,

sortez les verres et les couverts du

lave-vaisselle le plus rapidement

possible une fois le programme

Classement de la vaisselle

Retirer manuellement les résidus

alimentaires les plus grossiers.

Un prélavage sous l’eau courante est

Ranger la vaisselle de telle sorte que

L’ouverture de tous les récipients

(tasses, verres, casseroles, etc.) soit

orientée vers le bas.

Disposer les pièces convexes et

concaves inclinées pour que l’eau

Elle soit en appui vertical sûr et ne

puisse pas se renverser.

Elle ne gêne pas la rotation des deux

Il n’est pas recommandé de laver dans la

machine de très petites pièces de

vaisselle, car elles pourront facilement

Vider le lave-vaisselle

Afin d’éviter que des gouttelettes d’eau

tombent du panier supérieur sur la

vaisselle placée dans le panier inférieur, il

est recommandé de vider d’abord le

panier inférieur et ensuite le panier

Panier à vaisselle supérieur

Panier à vaisselle inférieur 27

Rangez les couverts sans jamais les trier,

les surfaces salies des couverts tournées

vers le haut (attention avec les lames de

couteaux). De la sorte, le jet de lavage

atteint mieux les diverses pièces des

Pour éviter tout risque de blessure, rangez

les pièces longues et pointues ainsi que

les couteaux sur l’étagère (selon le

modèle) ou sur l’étagère à couteaux (en

vente comme accessoire).

Les tiges se rabattent pour faciliter le

rangement des casseroles et des grands

Tête pulvérisatrice pour plaque

Examinez les croquis imprimés au revers

Vous pouvez nettoyer les grandes plaques

à l’aide de cette tête pulvérisatrice. Dans

ce but, retirez le panier supérieur et

installez la tête pulvérisatrice comme le

montre le dessin. Afin que le jet puisse

atteindre toutes les pièces, veuillez ranger

les plaques à pâtisserie comme le montre

la figure (4 plaques à pâtisserie et 2 grilles

Etagère à couteaux *

* sur certains modèles seulement

Appuyez les verres hauts et les verres à

pied contre le bord de l’étagère, pas

contre la vaisselle.

Les pièces longues tels que les couverts

de service et à salade, les grandes

cuillères ou les couteaux se rangent sur

l’étagère pour ne pas empêcher la rotation

du bras pivotant. Vous pouvez faire

basculer l’étagère dans les deux sens.

Modifier la hauteur des paniers*

* sur certains modèles seulement

Afin d’obtenir davantage de place pour

ranger les pièces de vaisselle hautes,

vous pouvez placer le panier à vaisselle

supérieur soit sur les roulettes

supérieures, soit sur les roulettes

Selon le besoin, le panier à vaisselle

supérieur se règle en hauteur. Vous avez

ainsi davantage de place pour ranger de

la vaisselle haute dans le panier supérieur

Retirez le panier supérieur du

Pour l’abaisser, appuyez vers l’intérieur

sur l’une puis sur l’autre manette se

trouvant sur les côtés externes gauche

et droit du panier. Avec une main, tenez

à chaque fois fermement le panier par

le bord latéral supérieur. Ce faisant,

vous éviterez que le panier tombe

brusquement (et endommage

éventuellement la vaisselle).

Remarques concernant le

détergent Votre lave-vaisselle permet d’utiliser lesdétergents de marque en vente dans lecommerce, liquides, en poudre ou encoresous forme de PASTILLES. N’utilisezjamais de liquide pour la vaisselle à lamain.Trois types de détergents sontactuellement en vente sur le marché:1. Détergents phosphatés et chlorés2. Détergents phosphatés non chlorés3. Détergents non phosphatés et non chlorésSi vous utilisez un détergent sansphosphate et si l’eau de votre région estdure, des dépôts risquent plus facilementde se former sur la vaisselle et les paroisdu récipient. Pour y remédier, ajoutez plusde détergent.Les détergents non chlorés ont unmoindre effet blanchissant. Lebrunissement par le thé ou lesdécolorations de pièces en plastiquerisquent d’être plus importants.Pour y remédier:– Utilisez un programme de lavage pluspuissant ou– Ajoutez plus de détergent ou– Utilisez un détergent au chlore.Une mention sur le paquet de détergentindique si ce dernier est adapté à lavaisselle en argent.Si vous avez des renseignements àdemander au sujet des détergents, nousconseillons de vous adresser auxservices-conseils des fabricants. Compartiment à détergent avec

graduation La graduation visible dans lecompartiment à détergent vous aide àverser la bonne quantité de détergent.Jusqu’au trait inférieur, le compartiment aune contenance de 15 ml, et de 25 mljusqu’au train médian. Le compartimentplein contient 40 ml. 40 ml

15 ml Remarque:Si le compartiment à détergentest encore fermé, actionnez leverrou de fermeture pourl’ouvrir. Remplir de détergent Verser le détergent dans lecompartiment 30 .Pour doser correctement le détergent,veuillez respecter les consignes dufabricant imprimées sur le paquet.Si vous choisissez le programme«Intensif», versez env. 10 à 15 ml dedétergent sur la porte de l’appareil.fr

Lors du lavage en panier

supérieur ou lorsque la

vaisselle est peu sale, il suffit

habituellement de verser une

quantité de détergent

légèrement inférieure à celle

indiquée sur la paquet.

Refermez le couvercle du compartiment

à détergent. Dans ce but (1), faites

coulisser son couvercle et (2), en fin de

course, appuyez légèrement dessus.

Le cliquetis de la fermeture doit bien se

Si vous utilisez du détergent en

pastilles, placez-les aux endroits

recommandés sur leur paquet (par ex.

dans le panier à couverts, dans le

compartiment à détergent, etc.).

En cas d’utilisation de détergent sous

forme de pastilles, veillez à ce que le

couvercle du compartiment à détergent

INDICATION IMPORTANTE POUR L’UTILISATION DE PRODUITS DE LAVAGE COMBINES Si vous utilisez des produits de lavage

combinés qui suppriment l’emploi p.ex. de

liquides de rinçage ou de sel, veuillez

respecter les indications importantes

Certains produits avec produit de rinçage

intégré ne produisent leur effet optimal que

lors de certains programmes.

En cas d’appareils avec des programmes

automatiques, de tels produits ne

produisent souvent pas l’effet voulu.

Des produits supprimant l’utilisation de sel

régénérant ne sont utilisables qu’à

l’intérieur d’une certaine plage de dureté

Si vous désirez utiliser ces produits

combinés, veuillez lire attentivement leur

mode d’emploi ou les indications

éventuelles sur l’emballage!

En cas de doute, adressez-vous au

fabricant du produit de lavage, en

particulier en cas de:

vaisselle très mouillée à la fin du

traces de calcaire sur la vaisselle.

En cas de réclamations directement liées

à l’utilisation de ces produits, nous

déclinons toute garantie!fr

Tableau des programmes Dans ce tableau récapitulatif figure le nombre maximum possible de programmes. Pour connaîtreexactement les programmes offerts par votre appareil, reportez-vous à son bandeau de commande.Type de vaissellePar ex.porcelaine,casseroles,couverts,verres, etc.Type derésidusalimentaires,par ex. deQuantité derésidusalimentairesEtat desrésidusalimentairesProgrammede lavageDéroulementdu programmeRésistanteSoupes, soufflés,sauces, pommes deterre, pâtes, riz, oeufs,plats rôtisSoupes,pommes deterre, pâtes, riz,oeufs, platsrôtisGrande Très adhérentsIntensif70° Eco 50°Rapide35°PrélavageRinçage avecproduit 70°Séchage SéchageSéchage Rinçage inter-médiaireRinçage inter-médiaireRinçage avecproduit 55°Nettoyage35°Rinçage avecproduit 65°Nettoyage 50°Passer lavaissellesous lerobinet sielle doitséjournerplusieursjours dans lelave-vaisselle avant lelavage.PrélavageMixte Délicate Mixte Délicat

40° PrélavageNettoyage 40° Rinçage inter-médiaire Rinçage avecproduit 55°SéchageCafé, gâteaux,lait, charcuterie,boissons froides,saladesFaibleTrès faiblePeu adhérentsRinçage inter-médiairePrélavage 50°Nettoyage 70°Rinçage inter-médiaireRinçage inter-médiaire Auto 55_ /65_NormalL’appareil optimise et a dapte ledéroulement du programme en fonctionde son chargement et du degré desalissure de la vaissellePrélavage Sélection du programme

Le type de vaisselle, la quantité et l’état

des résidus alimentaires vous permettent,

en consultant le tableau des programmes,

de déterminer celui dont vous avez

Les données de programme

correspondantes sont indiquées dans la

notice d’utilisation succincte.fr

Si le lave-vaisselle est peu

chargé, le programme

immédiatement inférieur suffit

Données de programme

Les données de programme énoncées

ci-après se réfèrent à des conditions

Les paramètres suivants:

Quantités variables de vaisselle

Température d’arrivée de l’eau

Pression dans les conduites d’eau

Température ambiante

Variations de la tension secteur

Et les tolérances propres au

lave-vaisselle (par ex. la température, la

peuvent provoquer des déviations assez

La consommation d’eau se réfère à une

dureté de l’eau réglée sur 4.

L’Aquasensor est un dispositif optique

mesurant la turbidité de l’eau de rinçage.

Un barrage photo-électrique permet de

détecter le salissement de l’eau par des

restes d’aliments décollés, par ex. oeufs,

matière grasse, flocons d’avoine.

L’Aquasensor s’active dans tous les

programmes prévoyant un prérinçage. Si à

la fin du prérinçage l’eau est encore

«propre», elle servira au lavage de la

vaisselle qui s’ensuit. Si cette eau est

assez sale, l’appareil la vidange et la

remplace par de l’eau propre. Cette

technique permet de réduire la

consommation d’eau de 4 litres environ

lorsque la vaisselle est relativement peu

Enclenchement de l’appareil

Ouvrez le robinet d’eau.

Enclenchez l’appareil 1 .

Les voyants du dernier programme

sélectionné s’allument.

Le programme se déroule, sauf si vous

appuyez sur une autre touche de

La durée prévue du programme

s’affiche à l’indicateur numérique 4 .

Le programme se met en marche et se

déroule automatiquement.

La fin du programme est signalée par un

Vous pouvez modifier cette fonction

Maintenez la touche de programmation

Départ différé 3 enfoncée puis

appuyez sur l’interrupteur principal 1 ;

relâchez ensuite ces touches.

La touche Départ différé 3 clignote,

et à l’indicateur numérique s’affiche la

valeur réglée à la fabrication ,

Pour modifier le réglage: appuyez sur la

touche de Départ différé 3 .

La valeur réglée augmente d’un chiffre

à chaque pression sur la touche; une

fois atteinte la valeur , l’affichage

revient sur (silencieux).

Coupez l’interrupteur principal 1 .

La valeur réglée est mémorisée dans

Mise hors service de l’appareil

Quelques minutes après la fin du

Ouvrez la porte une fois le programme

Eteignez l’apapreil 1 .

Fermez le robinet d’eau

(opération inutile si le lave-vaisselle est

équipé d’une vanne Aquastop).

Une fois la vaisselle refroidie, retirez-la.

Interruption d’un programme

Ouvrez la porte. Attention, il se peut

que l’eau éclabousse et coule de

l’appareil. Attendez que le bras

d’aspersion se soit immobilisé avant

d’ouvrir la porte en grand.

Eteignez l’appareil 1 .

Le témoin lumineux s’éteint. Le

programme reste en mémoire.

Si le lave-vaisselle est raccordé à l’eau

chaude ou s’il a déjà chauffé et que

vous avez ouvert la porte, laissez-la

d’abord entrebaillée quelques minutes

Si vous ne le faites pas, elle risque de

s’ouvrir toute seule sous l’effet de la

Pour poursuivre le déroulement du

programme, réenclenchez l’appareil

puis fermez la porte.

Sélection de l’heure

Vous pouvez retarder le démarrage du

programme de 19 heures maxi., par pas

Enclenchez l’appareil.

Appuyez immédiatement sur la touche

de sélection de l’heure 3 .

L’indicateur numérique 4 revient

Appuyez sur la touche de sélection de

l’heure jusqu’à ce que l’heure désirée

Pour effacer l’heure sélectionnée,

appuyez sur la touche de sélection de

l’heure autant de fois que nécessaire

pour ramener l’indicateur chiffré sur .

Vous pouvez modifier le programme

sélectionné tant qu’il n’a pas démarré.

Indicateur de la durée de

Indicateur de la durée de marche restante

L’indicateur de la durée de marche

restante se règle automatiquement. En

début de programme, il indique la durée

approximative du programme. Cette valeur

dépend de la durée du programme

précédemment sélectionné ou, s’il s’agit

de la première utilisation, de la durée du

programme sélectionné lors de l’essai en

usine. Pendant le déroulement du

programme, l’indicateur donne la durée

restant avant la fin du programme.

L’indicateur rectifie la durée restante en

fonction de la température d’arrivée d’eau

et la quantité de vaisselle.

Si vous activez la fonction «Séchage

intensif», la température plus élevée

pendant la phase de rinçage avec produit

à la vaisselle de sécher encore mieux.

Appuyez sur la touche de

programmation A maintenez-la

enfoncée puis enclenchez le

Relâchez les deux touches. A

l’indicateur numérique 4 clignote

un (marche) ou un (arrêt).

Pour modifier le réglage, appuyez sur la

Eteignez l’appareil 1 ; le réglage

Appuyez simultanément sur les

L’indicateur chiffré affiche .

Le programme se déroule pendant

Eteindre l’appareil 1 une fois le

Fermer le compartiment à détergent 30 . Pour faire redémarrer l’appareil,

enclenchez l’interrupteur principal

puis sélectionnez le programme désiré.

Changement de programme

Une fois que vous avez enclenché

l’appareil, vous disposez de 2 minutes

pour changer de programme.

Si vous voulez changer de programme par

la suite, l’appareil exécute jusqu’à la fin les

programmes qu’il avait commencés (par

Le nouveau temps restant affiché se

compose du temps qui restait au segment

de programme précédent et du temps

restant au nouveau programme

Le programme supplémentaire Trempage

se déroule avant le programme principal.

Ce programme supplémentaire permet de

mettre à tremper et prélaver, dans le

panier inférieur, les récipients de cuisson

comme par ex. les casseroles, jattes, etc.

Si vous voulez que le trempage ait lieu,

vous devez appuyer sur la touche

«Trempage» avant le démarrage du

programme. Nous recommandons de

rajouter 5 g de détergent sur la porte.

Le fait d’appuyer sur la touche «Rapide»

raccourcit les temps de lavage et les

phases de séchage. Le lavage rapide

réduit l’intensité du lavage et du séchage.

Lavage seulement en panier

Si vous n’avez que peu de vaisselle

à laver dans le panier supérieur (par ex.

des verres, tasses, assiettes), enclenchez

la fonction «Lavage en panier supérieur».

Le panier inférieur doit être vide.

Pour laver la vaisselle, versez dans le

compartiment une quantité de détergent

moindre que celle recommandée sur le

paquet pour une pleine machine.

Lavage seulement en panier

Si vous n’avez que peu de vaisselle

à laver dans le panier inférieur (par ex. des

verres, tasses, assiettes), enclenchez la

fonction «Lavage en panier inférieur».

Le panier supérieur doit être vide.

Pour laver la vaisselle, versez dans le

compartiment une quantité de détergent

moindre que celle recommandée sur le

paquet pour une pleine machine.fr

Nettoyage et entretien

Un contrôle et un entretien régulier de

votre machine aideront à anticiper les

pannes. Vous économiserez de l’argent et

de l’énervement. Pour cette raison,

examinez de temps en temps

soigneusement l’intérieur de votre

Etat général de l’appareil

Vérifiez si le compartiment de lavage

présente des dépôts de graisse et de

Si vous trouvez de tels dépôts:

Lavez la machine à fond avec du

Contrôlez l’indicateur de remplissage de

sel 5 . Si nécessaire, rajoutez du sel.

Sur le bandeau, vérifiez l’indicateur 6

de remplissage du liquide de rinçage et le

niveau de ce liquide dans son réservoir 29 . Rajoutez-en le cas échéant. Filtres

Les filtres 25 retiennent les impuretés

grossières en suspension dans l’eau de

vaisselle et les empêchent d’entrer dans la

pompe. Ces impuretés peuvent

occasionnellement boucher les filtres.

Le système de filtration se compose d’un

cylindre filtrant, d’un microfiltre plat et,

suivant le type d’appareil, d’un microfiltre

Après chaque lavage, vérifier si des

résidus se sont déposés sur les filtres.

Après avoir dévissé le cylindre, vous

pouvez extraire le système de filtration.

Retirez les résidus puis nettoyez les

filtres sous l’eau du robinet.

mettre le système de filtration en place

puis le visser à fond avec le cylindre

Le tartre et les impuretés en suspension

dans l’eau de vaisselle peuvent boucher

les buses; les dépôts risquent, eux, de

bloquer les bras pivotants 22 et 23 .

Vérifiez si des résidus alimentaires

bouchent les buses de sortie des bras

Le cas échéant, soulevez le bras rotatif

Dévissez le bras rotatif supérieur 22 .

Nettoyez les bras rotatif sous l’eau du

Faites réencranter le bras rotatif

inférieur et revissez le bras rotatif

supérieur. 0123 Bras pivotants

Détection des pannes

Remédier soi-même aux petites

L’expérience montre que la plupart des

dérangements survenant à l’usage

quotidien peuvent être supprimés sans

avoir à appeler le service après-vente.

Ceci économise évidemment des frais et

remet rapidement l’appareil en bon

fonctionne- ment. Le récapitulatif ci-après

vous aidera à trouver les causes des

... à l’enclenchement

L’appareil ne démarre pas

Fusibles de la maison grillés.

Fiche mâle de l’appareil débran-

chée de la prise secteur.

Porte de l’appareil incorrectement

Robinet d’eau pas ouvert.

Filtre du flexible d’arrivée d’eau

Le crible se trouve sur le raccord

de l’Aquastop et du flexible

Souvenez-vous en: les

réparations ne doivent être

effectuées que par un

spécialiste. Des réparations

inexpertes s’assortissent d’un

risque de dégâts considérables

et peuvent mettre en danger la

vie de l’utilisateur.fr

Le bras pivotant inférieur tourne

Bras bloqué par des couverts ou

par des résidus alimentaires.

Le couvercle du compartiment à

détergent refuse de se fermer

Compartiment de dosage

excessivement rempli.

Mécanisme bloqué par des restes

de détergent collés.

Les voyants de contrôle ne

s’éteignent pas après le lavage

Interrupteur principal encore

Après le lavage, des restes de

détergent collent dans le réservoir

Le réservoir de dosage était

mouillé au moment où vous l’avez

rempli. Ne versez le détergent que

dans le réservoir sec.

L’eau ne s’écoule pas à l’égout en

Flexible de vidange bouché ou

Pompe de vidange bloquée.

Les filtres sont bouchés.

Le programme n’est pas encore

terminé. Attendez la fin du

programme (l’indicateur est sur 0).

Effectuez la fonction «Reset».

Production inhabituelle de mousse

Présence de liquide pour la

vaisselle dans le dispositif de

dosage du liquide de rinçage.

Du produit de rinçage répandu

peut conduire à une formation

excessive de mousse lors du

processus de rinçage suivant,

c’est pourquoi enlevez le produit

de rinçage répandu avec un

L’appareil s’arrête pendant le

Alimentation en eau coupée.

Bruits de percussion pendant le

Le bras pivotant percute des

pièces de la vaisselle.

Cliquetis pendant le lavage

Pièces de vaisselle incorrectement

Les vannes de remplissage

émettent un bruit de claquement

Ceci est dû au tracé de la conduite

d’eau domestique et n’influe

aucunement sur le fonctionnement

de la machine. Aucun remède

... vaisselle mal lavée

Des résidus alimentaires adhèrent

Vaisselle mal rangée, les jets

d’eau n’ont pas pu atteindre ses

Panier excessivement rempli de

Les pièces de vaisselle se

Vous n’avez pas assez mis de

Vous avez choisi un programme

de lavage pas assez puissant.

Une pièce de vaisselle a empêché

la rotation du bras pivotant.

Des résidus alimentaires obstruent

les buses du bras pivotant.

Les filtres sont bouchés.

Filtres incorrectement installés.

Pompe de vidange bloquée.fr

Les pièces en plastique se

Vous n’avez pas versé assez de

Le détergent a un effet blanchis-

sant insuffisant. Utilisez un déter-

gent avec agent de blanchiment

Des taches en partie blanches

demeurent sur la vaisselle. Les

verres ont un voile laiteux

Vous n’avez pas versé assez de

Quantité de liquide de rinçage

Vous n’avez pas versé de sel

spécial dans l’appareil bien que

l’eau soit très dure.

L’adoucisseur d’eau est réglé trop

Vous n’avez pas correctement

vissé le couvercle du réservoir de

Si vous avez utilisé un détergent

sans phosphate, essayez-en au

La vaisselle ne sèche pas

Vous avez choisi un programme

Vous avez réglé le liquide de

rinçage sur une trop faible

Vous avez sorti la vaisselle trop

Les verres n’étincellent pas

Vous avez réglé le liquide de

rinçage sur une trop faible

Les traces de thé ou de rouge à

lèvres ne sont pas complètement

Le détergent a un effet blanchis-

Température de lavage réglée trop

Traces de rouille sur les couverts

Couverts imparfaitement

Teneur en sel de l’eau de lavage

Couvercle du réservoir de sel

Vous avez répandu trop de sel

lors du remplissage de son

Les verres prennent un voile

opaque et se décolorent.

Les revêtements indésirables

Vous avez versé un détergent

Ces verres ne sont pas lavables

Les verres et les couverts

présentent des stries, les verres

prennent un aspect métallique

Le dosage du liquide de rinçage

est réglé trop élevé.fr

après-vente Si vous ne parvenez pas à supprimer lapanne, veuillez vous adresser au serviceaprès-vente. Vous trouverez l’adresse et lenuméro de téléphone du serviceaprès-vente dans le répertoire d’agencesdu SAV ou dans l’annuaire. Lors de votreappel, veuillez indiquer le numéro del’appareil (1) et son numéro FD (2). Tousdeux se trouvent sur la plaquesignalétique située contre la porte del’appareil. FD

1 AttentionNous vous rappelons qu’encas de mauvaise utilisation oud’un des dérangementsdécrits, la visite d’un techniciendu SAV n’est pas gratuite,même pendant la période degarantie. Remarques

Remarque concernant la mise

au rebut Les appareils usagés ne sont pas desdéchets dénués de valeur. Une mise aurebut respectueuse de l’environnementpermet de récupérer de précieusesmatières premières.Lorsque l’ancien appareil a fini de servir,débranchez sa fiche mâle de la prise decourant, sectionnez son câbled’alimentation puis retirez-le avec la fiche.Détruisez la serrure de la porte. Vouséviterez ainsi que les enfants nes’enferment accidentellement à l’intérieurde l’appareil et risquent leur vie.Pour vous parvenir, cet appareil a étéconditionné dans un emballage destiné àle protéger. Tous les matériaux constitutifsde l’emballage sont compatibles avecl’environnement et recyclables.Aidez-nous à éliminer l’emballage dans lerespect de l’environnement.Ne laissez pas les enfants jouer avecl’emballage et les pièces qui le constituent.Ils risquent de s’étouffer dans les cartonspliants et les feuilles plastiques.Pour obtenir les coordonnéees du centrede recyclage où rapporter l’ancien appareilet l’emballage, veuillez consulter votrerevendeur ou l’administration de votremunicipalité. Remarques pour des essais

comparatifs Sur la feuille supplémentaire ”Remarquespour des essais comparatifs” voustrouverez les conditions pour les essaiscomparatifs. Les valeurs deconsommation pour les programmescorrespondants figurent dans la noticed’utilisation succincte.fr

Les appareils intégrés installés sous un

plan de travail doivent être protégés du

renversement, par exemple en les

vissant au mur ou en les installant sous

un plan de travail continu vissé aux

Version pour la Suisse seulement:

l’appareil s’encastre simplement entre

les parois en bois ou en plastique

constitutives d’une cuisine intégrée. Si

l’appareil n’est pas relié au secteur par

une fiche mâle, il faut, pour satisfaire

aux prescriptions de sécurité en

vigueur, installer côté secteur un

dispositif de coupure tous pôles

présentant une ouverture d’au moins 3

Pour que le lave-vaisselle fonctionne

correctement, il faut qu’il soit installé dans

les règles de l’art. Les paramètres des

réseaux d’alimentation et d’évacuation de

l’eau ainsi que ceux du secteur électrique

doivent concorder avec les critères exigés

par l’appareil. Ces critères sont énoncés

aux paragraphes suivants ainsi que dans

les notices de montage.

Lors du montage, veuillez respecter la

chronologie des opérations suivantes:

– Vérifiez l’appareil à la livraison

– Raccordez l’appareil à l’égout

– Raccordez l’appareil à l’eau potable

– Raccordez l’appareil au secteur.

A la fabrication, votre lave-vaisselle a fait

l’objet d’un contrôle fonctionnel complet

confirmant son fonctionnement impec-

cable. De petites taches d’eau sont restées

de ce contrôle. Elles disparaissent au

Pour connaître les cotes d’encombrement

du lave-linge, référez-vous à la notice de

montage. A l’aide de ses pieds réglables,

ajustez son horizontalité. Veillez à ce que

l’appareil n’oscille pas sur ses pieds.

Raccordement à l’égout

La notice de montage spécifie les étapes

de raccordement nécessaires. Monter le

cas échéant un siphon avec manchon

d’écoulement. A l’aide des pièces accom-

pagnant le lave-linge, raccordez l’appareil

au manchon d’écoulement du siphon.fr

Raccordement à l’eau potable

Raccordez le lave-linge au robinet d’eau à

l’aide des pièces fournies avec l’appareil

et conformément à la notice de montage.

0,5 bar minimum, 10 bars maximum. Si la

pression du réseau dépasse 10 bars,

intercalez un détendeur.

Débit d’arrivée d’eau:

10 litres/minute minimum.

Température de l’eau:

Utilisez de préférence de l’eau froide.

L’eau chaude ne doit pas dépasser 60 °C

Raccordement électrique

Raccordez l’appareil uniquement à une

prise à contacts de terre conforme,

branchée sur du courant alternatif 230 V.

La plaque signalétique

La prise de courant doit se trouver à

proximité du lave-vaisselle.

S’il faut rallonger le câble de

raccordement, ne pas le sectionner à son

entrée dans la fiche mâle. Le bornier de

raccordement, au dos de l’appareil,

permet de changer le câble en entier.

En cas d’utilisation d’un disjoncteur

différentiel, n’utiliser qu’un type arborant le

. Seul un disjoncteur de ce type

garantit sa conformité à la réglementation

Respecter impérativement l’ordre de

démontage suivant: tout d’abord,

débranchez complètement l’appareil du

Débranchez la fiche mâle de la prise de

Fermez l’arrivée d’eau.

Débranchez les flexibles d’écoulement et

Retirez les vis de fixation se trouvant sous

le plan de travail. Le cas échéant,

démontez la plinthe.

Tirez l’appareil vers vous et faites suivre

prudemment le flexible pour qu’il ne se

Videz le lave-vaisselle. Fixez les pièces

mobiles. Transportez toujours l’appareil à

Si vous couchez l’appareil, l’eau

résiduelle peut pénétrer dans les

organes de commande et perturber

ultérieurement le déroulement des

Pour vider l’appareil, procédez comme

Ouvrez le robinet d’eau.

Enclenchez l’appareil.

Sélectionner le programme B .

A l’indicateur numérique, la durée

s’affiche en minutes.

Attendez 4 minutes environ.

Appuyez simultanément sur les

touches A et C pour terminer

A l’indicateur numérique, la durée

Attendez une minute de plus puis

éteignez l’appareil.

Fermez le robinet d’eau.

Précautions contre le gel

Si vous placez l’appareil dans une pièce

où il risque de geler (par ex. dans une

résidence secondaire), videz-le entière-

ment (voir Transport).

Fermez le robinet d’eau, débranchez le

flexible d’arrivée d’eau puis laissez

s’écouler l’eau qu’il contenait.nl

serviesgoed beschadigd kan worden).

Pour soulever le panier, saisissez-le

par le bord latéral supérieur, puis

tirez-le vers le haut.

Avant de remettre le palier en place,

assurez-vous que les deux côtés se

trouvent à la même hauteur. Dans le

cas contraire, vous ne pourrez pas

fermer la porte de l’appareil et la

circulation de l’eau ne pourra pas

mettre en mouvement le bras

d’aspersion supérieur.nl

apparaat spuit. De deur pas helemaal

(ne s’applique pas aux appareils non munis du système Aqua-Stop)

En complément à la garantie légale assurée par le vendeur au titre du contrat de vente et

en complément à la garantie que nous offrons sur l’appareil, nous dédommageons

l’utilisateur dans les conditions suivantes :

1. Si, par un défaut de fabrication, notre système Aqua-Stop cause des dégâts des eaux,

nous dédommageons le consommateur privé.

2. Cette garantie s’applique pendant la durée de vie de l’appareil.

3. Pour pouvoir bénéficier de la garantie, l’appareil avec son système Aqua-Stop doit

avoir été implanté et raccordé dans les règles de l’art conformément à notre notice.

«Cette condition s’applique aussi à la rallonge (accessoire d’origine) d’Aqua-Stop

posée dans les règles de l’art.» Notre garantie ne couvre pas les conduites

d’alimentation ou robinetteries défectueuses arrivant jusqu’à la prise de l’Aqua-Stop.

4. Lorsqu’un appareil muni d’une vanne Aqua-Stop est en marche, il est en principe

inutile de le surveiller et/ou de fermer le robinet d’eau. Fermez ce dernier uniquement

si vous vous absentez de votre domicile pendant une longue période, par exemple si

vous partez en vacances pendant plusieurs semaines.
