GEBRUIKSAANWIJZING LD97DBM60 SIEMENS

Belangrijke veiligheidsvoorschriften 27 Milieubescherming 29 Milieuvriendelijke afvalverwerking 29 Gebruiksmogelijkheden 29 Gebruik met afvoerlucht 29 Circulatiefunctie 29 Kennismaking met het apparaat 29 Bedieningspaneel 29 Bediening van het apparaat 30 Apparaat naar uit-/inschuiven 30 Ventilator instellen 30 Intensief-stand 30 Naloop ventilator 30 Verlichting 30 Verzadigingsindicatie 30 Reiniging en onderhoud 30 Storing - wat moet u doen? 32 Servicedienst 33 Toebehoren voor gebruik met circulatielucht 33

Produktinfo Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.siemens-home.com en in de online-shop: www.siemens-eshop.com

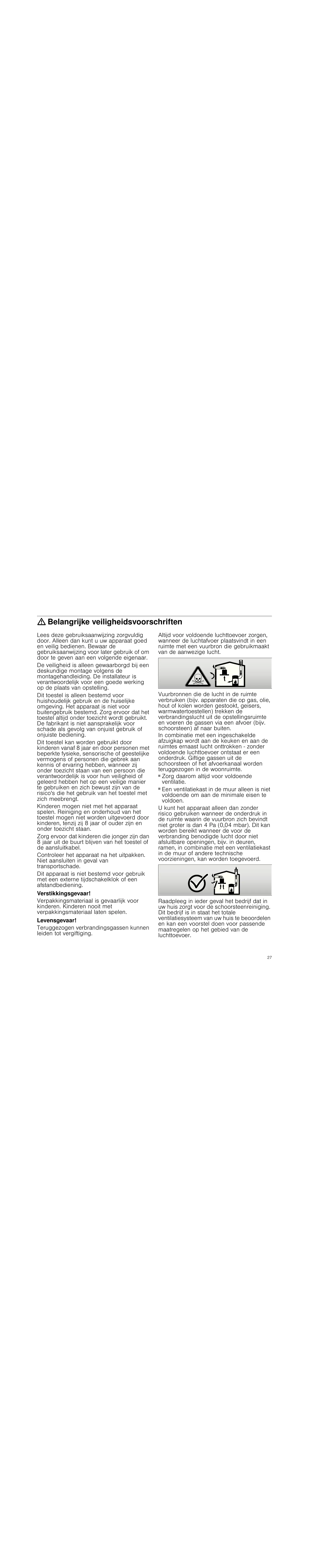

: Belangrijke veiligheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij zij 8 jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het toestel of de aansluitkabel. Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging.

Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ■ Zorg daarom altijd voor voldoende ventilatie. ■ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Brandgevaar! ■ De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. ■ De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. ■ Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. ■ Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. ■ Bij gelijktijdig gebruik van meerdere gaskookzones ontwikkelt zich veel warmte. Het ventilatieapparaat kan beschadigd of in brand raken. Het ventilatieapparaat mag alleen met gas-kookzones worden gecombineerd die het totale vermogen van 12,4 kW niet overschrijden. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn. Risico van letsel! ■ Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. ■ Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. Brandgevaar!

Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. ■ Beklemmingsgevaar bij het in- en uitschuiven van het apparaat. Bij het in- of uitschuiven nooit met uw handen in het bewegingsbereik van het apparaat komen. Zorg ervoor dat er geen kinderen in de buurt zijn. ■ Kookgerei dat zich in het bewegingsbereik van het apparaat bevindt, kan omvallen. Naar buiten komende hete vloeistof kan leiden tot lichamelijk letsel. Geen kookgerei in het bewegingsbereik van het apparaat plaatsen. ■ Kookgerei en kookplaten worden erg heet. Nooit met uw handen boven de hete kookplaat of heet kookgerei komen. Kans op een elektrische schok! ■ Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. ■ Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. ■ Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. ■

Kans op een elektrisch e s ch ok!

Kans op een elektrisch e s ch ok!!

Oorzaken van schade Attentie! Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie. Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek. Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal. Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Ris ico van lets el!

Bij het in- of uitschuiven kunnen het apparaat of aangrenzende kookplaten worden beschadigd door voorwerpen die erop geplaatst zijn. Plaats geen voorwerpen op de beweegljke onderdelen van het apparaat. 28

Milieubescherming Milieuvriendelijke afvalverwerking

Haal het apparaat uit de verpakking en verwijder het verpakkingsmateriaal op een milieuvriendelijke wijze.

Dit apparaat voldoet aan de eisen van de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur (WEEE – waste electrical and electronic equipment). Deze richtlijn bevat de in de EU geldende bepalingen betreffende terugname en verwerking van afgedankte apparatuur.

Gebruiksmogelijkheden Circulatiefunctie

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken.

Gebruik met afvoerlucht De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen. ■

Komt de afvoerlucht terecht in een rook- of afvoergasschoorsteen die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.

Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Aanwijzing: Om geurtjes bij het gebruik van de circulatiefunctie te voorkomen, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in de prospectus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop.

Kennismaking met het apparaat Hier leert u uw nieuwe apparaat kennen en krijgt u informatie over de toebehoren.

Ventilator op een hogere stand zetten

Bediening van het apparaat Dit apparaat functioneert alleen in volledig uitgeschoven toestand.

De intensiefstand wordt geactiveerd.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd.

Na 10 minuten schakelt de elektronica automatisch terug naar de eerder ingestelde ventilatiestand. Wilt u de intensiefstand beëindigen voordat deze tijdsduur afloopt, druk dan op de toets ›.

Apparaat naar uit-/inschuiven

: Risico van letsel!

Beklemmingsgevaar bij het in- en uitschuiven van het apparaat. Bij het in- of uitschuiven nooit met uw handen in het bewegingsbereik van het apparaat komen. Zorg ervoor dat er geen kinderen in de buurt zijn.

: Risico van letsel!

Kookgerei dat zich in het bewegingsbereik van het apparaat bevindt, kan omvallen. Naar buiten komende hete vloeistof kan leiden tot lichamelijk letsel. Geen kookgerei in het bewegingsbereik van het apparaat plaatsen. Toestel uitschuiven 1. Voorwerpen uit het bewegingsbereik van het toestel halen. 2. Toets # indrukken.

Het toestel komt volledig naar buiten. De ventilator start op stand 2.

Druk op de toets x .

De ventilator loopt 15 minuten in stand 1 en schakelt na afloop van deze tijd automatisch uit. Op het display wordt de resterende nalooptijd in minuten weergegeven. Is de verlichting ingeschakeld, dan wordt deze ook na afloop van de tijd uitgeschakeld. Wilt u de naloop van de ventilator voortijdig beëindigen, druk dan op de toets x.

Verlichting U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen. Druk op de toets@.

Lichtsterkte instellen ■

Aanwijzing: De filterafdekking dient volledig gesloten te zijn. 1. Voorwerpen uit het bewegingsbereik van het toestel halen. 2. Toets # twee seconden ingedrukt houden.

Het toestel schuift volledig naar binnen. Het licht en de ventilator worden automatisch uitgeschakeld.

Ventilator instellen Aanwijzing: Pas de ventilatorstand altijd aan de actuele omstandigheden aan. Kies bij een sterke dampvorming ook een hoge ventilatorstand. Inschakelen ■

Druk op de toets #. De ventilator start op stand 2. Druk op de toets + of - om de intensiteit van de ventilator te wijzigen.

Toets @ 2 seconden ingedrukt houden. De helderheid neemt af.

Toets @ indrukken om weer de maximale helderheid te verkrijgen.

Verzadigingsindicatie Bij verzadiging van de metalen vetfilter of de actief koolfilter knippert het betreffende symbool: ■ ■

metalen vetfilter:ª actief koolfilter: ’

Uiterlijk op dit moment dienen de metalen vetfilters gereinigd of de actieve koolfilters vervangen te worden. In het hoofdstuk Reinigen en verzorgen kunt u lezen hoe de metalen vetfilters gereinigd moeten worden. Verzadigingsindicaties terugzetten ■

Toets “-” twee seconden ingedrukt houden.

Omschakelen van het display voor circulatielucht

Voor gebruik met circulatielucht moet het display van de elektronische besturing worden omgeschakeld

Bij sterke geur- en dampvorming kunt u de intensief-stand gebruiken. Druk op de toets ›, terwijl de ventilatie ingeschakeld is.

De afzuigkap dient aangesloten en uitgeschakeld te zijn.

Toets “+” gedurende 2 seconden ingedrukt houden, tot ’ op het display twee keer oplicht. Door meerdere keren op de toets te drukken wordt de elektronische regeling weer op de ventilatiefunctie gezet (’ licht één keer op).

Reiniging en onderhoud : Verbrandingsgevaar!

de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

: Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

Het apparaat wordt heet tijdens de bereiding. Laat het voor de reiniging afkoelen. Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen 30

: Kans op een elektrische schok!!

: Risico van letsel!

Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te houden aan de opgaven in de tabel. Gebruik ■

geen scherpe of schurende reinigingsmiddelen,

geen sterk alcoholhoudende reinigingsmiddelen,

geen harde schuur- of schoonmaaksponsjes,

geen hogedrukreinigers of stoomstraalapparaten.

In de afwasautomaat: Aanwijzing: Bij reiniging in de afwasautomaat kunnen lichte verkleuringen optreden. Dit heeft geen invloed op de werking van de metalen vetfilters. ■

Reinig sterk verzadigde metalen vetfilters niet samen met serviesgoed.

Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen niet worden vastgeklemd.

Met de hand: Aanwijzing: Bij hardnekkig vuil kunt u een speciaal vetoplosmiddel gebruiken. Dit kunt u bestellen via de Onlineshop.

Was nieuwe vaatdoekjes voor het gebruik goed uit.

Laat de metalen vetfilters weken in een heet afwassopje.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Gebruik voor het reinigen een borstel en spoel daarna de filters goed af.

Warm zeepsop: met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Bij de klantenservice of in speciaalzaken zijn speciale schoonmaakmiddelen voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek.

Gelakte oppervlak- Warm zeepsop: ken met een vochtig schoonmaakdoekje reinigen en een zachte doek nadrogen.

Filter verwijderen en inbrengen Om het reuk- en vetafscheidingsgehalte te garanderen moeten de filters regelmatig verzorgd worden. Metalen vetfilter De metalen vetfilters moeten om de 100 bedrijfsuren worden gereinigd, in elk geval echter na twee maanden. Actief koolfilter (alleen bij de ventilatiefunctie) De actieve koolfilters moeten om de 200 bedrijfsuren vervangen worden. Filterafdekking openen

Geen reinigingsmiddel voor roestvrij staal gebruiken. Aluminium en kunststof

Glasreiniger: met een zachte doek schoonmaken.

Glasreiniger: met een zachte doek schoonmaken. Geen schraper gebruiken.

Bedieningselemen- Warm zeepsop: ten met een vochtig schoonmaakdoekje reinigen en een zachte doek nadrogen. Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Reinig de bedieningselementen nooit met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.

1. Filterafdekking naar voren klappen. 2. Filterafdekking er naar voren uitnemen.

Metalen vetfilter reinigen

De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden reinigen. Apparaat niet zonder vetfilter gebruiken. Aanwijzingen Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.

Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doek.

De metalen vetfilters kunnen in de afwasautomaat of met de hand worden gereinigd.

Metalen vetfilter demonteren

Actief koolfilter vervangen (alleen bij de ventilatiefunctie)

1. Metalen beugels aan de rand vasthouden en naar het

midden van de filter trekken.

1. De vergrendeling van de metalen vetfilter openen en de filter

uit de houder nemen.

2. Metalen beugels uit de houder nemen.

Aanwijzing: Ondering de filterhouder kan zich vet ophopen. De filterhouder niet horizontaal houden om te voorkomen dat het vet eruit druipt.

3. Actief koolfilter scheiden van de metalen vetfilter. 4. Actief koolfilter met de metalen beugels weer aan het

metalen vetfilter bevestigen.

2. Metalen vetfilter en filterafdekking schoonmaken. 3. Na demontage van de filter het toestel van binnen

Metalen vetfilter monteren 1. Metalen vetfilter aanbrengen. 2. Filterafdekking plaatsen.

Storing - wat moet u doen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

De stekker in het stopApparaat werkt De stekker is niet niet in het stop- contact steken contact gestoken

: Kans op een elektrische schok!

LED-lampen Defecte LED-lampen mogen alleen worden vervangen door de fabrikant, diens klantenservice of een erkend vakman (elektromonteur). Handelwijze bij inkomend water Wanneer er bij het koken of schoonmaken water in het toestel komt, handelt u als volgt: 1. Toestel uitschakelen. 2. Onderkast openen en vrijkomend water verwijderen. 3. Toestel 24 uur uitgeschakeld laten.

Na afloop van deze tijd kan het water onbeperkt verder worden gebruikt.

Controleer of andere keukenapparaten functioneren

Zekering defect Controleer in de meterkast of de zekering voor het toestel in orde is Apparaat gaat niet naar binnen.

Filterafdekking niet gesloten.

Filterafdekking volledig sluiten.

De toetsverlich- De besturingsting functioeenheid is neert niet. defect.

Neem contact op met de servicedienst.

De verlichting functioneert niet.

De lampen zijn defect.

Neem contact op met de servicedienst.

Op het display wordt ª of ’ weergegeven

De vet- of actief Filter reinigen, zie het koolfilter is ver- hoofdstuk “Reinigen en verzorgen”. zadigd.

Servicedienst Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen. Geef aan de klantenservice altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren). Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. E-nr.

ServicedienstO Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt. De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. Verzoek om reparatie en advies bij storingen NL 088 424 4020 B 070 222 142 Vertrouw op de competentie van de producent. Zo bent u er zeker van dat de reparatie wordt uitgevoerd door geschoolde onderhoudstechnici, die beschikken over de originele onderdelen voor uw huishoudelijke apparaten.

Toebehoren voor gebruik met circulatielucht (niet in de leveringsomvang inbegrepen) LZ53750
