MANUAL DE UTILIZADOR LD97DBM60 SIEMENS

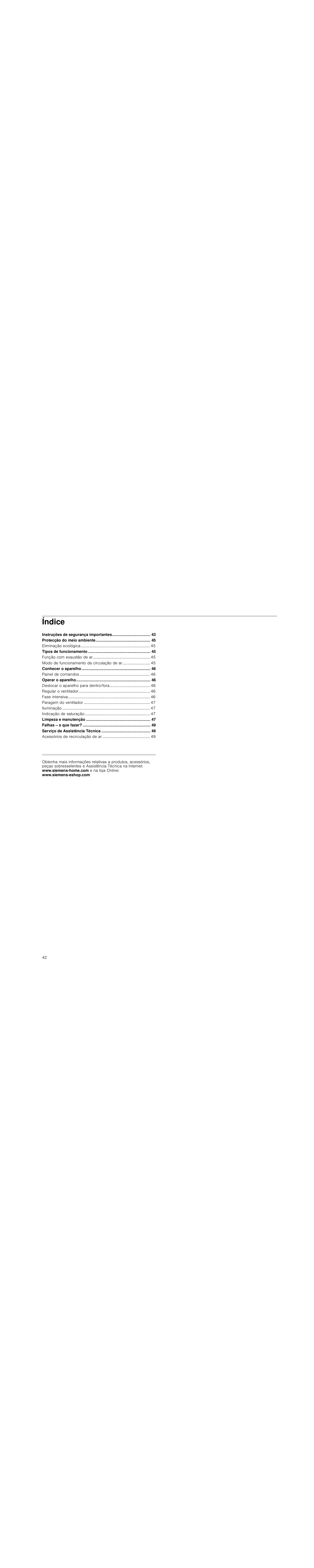

Instruções de segurança importantes 43 Protecção do meio ambiente 45 Eliminação ecológica 45 Tipos de funcionamento 45 Função com exaustão de ar 45 Modo de funcionamento da circulação de ar 45 Conhecer o aparelho 46 Painel de comandos 46 Operar o aparelho 46 Deslocar o aparelho para dentro/fora 46 Regular o ventilador 46 Fase intensiva 46 Paragem do ventilador 47 Iluminação 47 Indicação de saturação 47 Limpeza e manutenção 47 Falhas – o que fazer? 49 Serviço de Assistência Técnica 49 Acessórios de recirculação de ar 49

Produktinfo Obtenha mais informações relativas a produtos, acessórios, peças sobresselentes e Assistência Técnica na Internet: www.siemens-home.com e na loja Online: www.siemens-eshop.com

: Instruções de segurança importantes Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores. Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem. Este aparelho foi concebido apenas para uso doméstico. O aparelho não foi concebido para o funcionamento no exterior. Vigie o aparelho durante o funcionamento. O fabricante não é responsável por danos provocados pela utilização inadequada ou por manuseamento errado. Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização. As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância. As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação. Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho. Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo. Perigo de asfixia! O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem. Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação.

Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

Os equipamentos de aquecimento que consomem o ar ambiente (p.ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p.ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação. ■ Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação. ■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite. O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação.

Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização. Perigo de incêndio! ■ A gordura acumulada no filtro pode incendiar-se. Limpar o filtro de gorduras pelo menos de 2 em 2 meses . Nunca utilizar o aparelho sem filtro de gorduras. ■ A gordura acumulada no filtro pode incendiar-se. Nunca trabalhe com uma chama aberta perto do aparelho (p. ex. flambear). Instalar o aparelho perto de um fogão para combustíveis sólidos (p.ex. madeira ou carvão), somente se existir no local uma cobertura fechada e não retirável. Não pode haver fagulhas a voar. ■ O óleo e a gordura quentes incendeiamse rapidamente. Nunca deixe óleo ou gordura quentes sem vigilância. Nunca apague fogo com água. Desligue a zona de cozinhar. Abafe as chamas com uma tampa, manta de amianto ou um objecto equivalente. ■ As zonas de cozinhar a gás que não tenham louça para cozinhar colocada em cima ficam muito quentes durante o funcionamento. Um aparelho de ventilação montado por cima pode ficar danificado ou incendiar-se. As zonas de cozinhar a gás devem apenas funcionar com louça para cozinhar colocada em cima. ■ Quando são utilizados vários bicos a gás em simultâneo, é produzido grande calor. O equipamento de ventilação pode ser danificado ou incendiar-se. O equipamento de ventilação só pode ser combinado com zonas de cozinhar a gás que não excedam uma potência total máxima de 12,4 kW. Perigo de queimaduras! As peças que se encontram acessíveis ficam quentes durante o funcionamento do aparelho. Nunca toque nas peças quentes. Manter fora do alcance das crianças. Perigo de incêndio!

Perigo de incêndio!!

Perigo de ferimentos! ■ Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção. ■ Os objetos colocados sobre o aparelho podem cair. Não colocar objetos sobre o aparelho. ■ A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos. ■ Existe perigo de entalamento ao deslocar o aparelho para dentro/fora. Ao deslocar o aparelho para dentro ou para fora, nunca coloque a mão na zona de movimento do aparelho. Mantenha as crianças afastadas. ■ A louça ou os utensílios de cozinha pousados na zona de confeção podem virar-se. Os líquidos quentes derramados podem provocar ferimentos. Não deixar louça ou utensílios de cozinha na zona de confeção do aparelho. ■ Os recipientes para cozinhar e as placas de cozinhar ficam muito quentes. Nunca coloque a mão sobre a placa de cozinhar quente ou sobre recipientes para cozinhar quentes. Perigo de choque eléctrico! ■ Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica. ■ As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica. ■ A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor. Perig o de ferimentos!

Perig o de ch oque eléctrico !

Causas de danos Atenção! Perigo de danificação devido a danos provocados por corrosão. Ligar sempre o aparelho quando se cozinha, para evitar a formação de água de condensação. A água de condensação pode provocar danos de corrosão. Perigo de danificação devido a humidade que penetra no sistema eletrónico. Nunca limpar os elementos de comando com um pano húmido. Danos na superfície devido a uma limpeza incorreta. Limpar as superfícies de aço inoxidável apenas no sentido do polimento.

Não usar produto de limpeza para aço inoxidável nos elementos de comando. Danos na superfície devido a produtos de limpeza agressivos ou abrasivos. Nunca usar produtos de limpeza agressivos ou abrasivos. Os objetos que estejam pousados em cima do aparelho podem danificar o aparelho ou as placas de cozinhar adjacentes ao deslocar-se para dentro ou para fora. Não coloque objetos em cima de componentes móveis do aparelho.

Protecção do meio ambiente Tire o aparelho da embalagem e elimine a mesma de forma ecológica.

Eliminação ecológica Este aparelho cumpre os requisitos da directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (WEEE – waste electrical and electronic equipment). Esta directiva define o âmbito de retoma e reciclagem dos resíduos de equipamentos válido a nível europeu.

Tipos de funcionamento Este aparelho pode ser utilizado em modo de exaustão ou de recirculação de ar.

Função com exaustão de ar

Modo de funcionamento da circulação de ar O ar aspirado é limpo através dos filtros de gordura e um filtro de carvão ativado, e é novamente conduzido para a cozinha.

O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através de um sistema de tubagem.

Nota: O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. ■

Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.

Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Nota: Para reter os odores no modo de funcionamento da circulação de ar, tem de montar um filtro de carvão ativado. Consulte os prospetos ou dirija-se ao seu retalhista especializado, para se informar acerca das diferentes possibilidades de operar o aparelho no modo de funcionamento da circulação de ar. Pode obter os acessórios necessários para o efeito no comércio especializado, no serviço de assistência ou na loja online.

Conhecer o aparelho Aqui ficará a conhecer o seu aparelho e obterá informações sobre os acessórios.

Reduzir as fases do ventilador

Paragem do ventilador

Operar o aparelho Este aparelho só funciona quando está totalmente deslocado para fora.

Nota: Ligue o exaustor no início da cozedura e desligue-o apenas após passados alguns minutos da cozedura terminar. O vapor da cozinha é, desta forma, eliminado com maior eficácia.

1. Remova todos os objetos da zona de movimentação do

Nota: A tampa do filtro deve estar completamente fechada. aparelho.

2. Mantenha a tecla # premida durante dois segundos.

O aparelho retrai na totalidade. A luz e o ventilador são desligados automaticamente.

Deslocar o aparelho para dentro/fora

: Perigo de ferimentos!

Existe perigo de entalamento ao deslocar o aparelho para dentro/fora. Ao deslocar o aparelho para dentro ou para fora, nunca coloque a mão na zona de movimento do aparelho. Mantenha as crianças afastadas.

: Perigo de ferimentos!

A louça ou os utensílios de cozinha pousados na zona de confeção podem virar-se. Os líquidos quentes derramados podem provocar ferimentos. Não deixar louça ou utensílios de cozinha na zona de confeção do aparelho. Elevar o aparelho 1. Remova todos os objetos da zona de movimentação do

2. Premir a tecla #.

O aparelho eleva-se na totalidade. O ventilador começa a funcionar na fase 2.

Regular o ventilador Nota: Adapte a potência do ventilador sempre às condições atuais. No caso de elevada formação de vapores, selecione uma fase de ventilação mais elevada. Ligar ■

Prima a tecla #. O ventilador começa a funcionar na fase 2. Prima as teclas + ou - para alterar a intensidade do ventilador.

Fase intensiva No caso de formação de odores e de vapores particularmente fortes, deve ser utilizada a fase intensiva. Prima a tecla › enquanto a ventilação estiver ligada. A fase intensiva é ativada. Após 10 minutos, o sistema eletrónico comuta automaticamente para a fase de ventilação regulada anteriormente. Se desejar concluir a fase intensiva antes do tempo, prima a tecla ›.

Paragem do ventilador Prima a tecla x .

O ventilador trabalha durante 15 minutos na fase 1 e desligase automaticamente após esse período de tempo. O período de funcionamento por inércia remanescente é indicado em minutos. Se a iluminação estiver ligada, será igualmente desligada quando tiver decorrido esse período.

Para parar o ventilador antes do tempo, prima a tecla x.

Iluminação A iluminação pode ser ligada ou desligada, independentemente da ventilação. Prima a tecla@.

Regular a luminosidade ■

Mantenha a tecla @ premida durante 2 segundos. A luminosidade diminui.

Prima a tecla @ para repor a luminosidade máxima.

Indicação de saturação No caso de saturação dos filtros metálicos de gorduras ou do filtro de carvão ativo, o respetivo símbolo começa a piscar: ■ ■

Filtro metálico de gorduras: ª Filtro de carvão ativo: ’

O mais tardar agora, deve proceder-se à limpeza dos filtros metálicos de gorduras ou à substituição do filtro de carvão ativo. Para saber como limpar os filtros metálicos de gorduras, consulte o capítulo Limpeza e manutenção. Reposição das indicações de saturação ■

Mantenha a tecla “-” premida durante dois segundos.

Mudar a indicação para função com recirculação de ar Para o funcionamento com recirculação de ar, deve alterar a respetiva indicação do controlo eletrónico: ■

O exaustor tem de estar montado e desligado.

Mantenha a tecla “+” premida durante 2 segundos, até acender duas vezes no visor ’.

Premindo repetidamente a tecla, o controlo eletrónico mudará para o funcionamento com evacuação de ar (’ acende uma vez).

Limpeza e manutenção : Perigo de queimaduras!

O aparelho aquece durante o funcionamento. Deixe o aparelho arrefecer antes de realizar a limpeza.

: Perigo de choque elétrico!

Solução de água quente e detergente: Limpe com um pano multiusos e seque com um pano macio. Limpe as superfícies de aço inoxidável apenas no sentido do polimento.

A penetração de humidade pode causar choque elétrico. Limpar o aparelho apenas com um pano húmido. Antes da limpeza, retire a ficha da tomada ou o fusível da caixa de fusíveis.

Através da assistência técnica ou numa loja especializada podem ser adquiridos produtos de limpeza especiais para aço inoxidável. Aplique uma pequena quantidade desse produto com um pano macio.

: Perigo de choque eléctrico!

A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.

: Perigo de ferimentos!

Superfícies lacadas Solução de água quente e detergente: Limpe com um pano multiusos húmido e seque com um pano macio. Não utilize produtos de limpeza para aço inoxidável.

Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.

Produtos de limpeza Para que as diferentes superfícies do aparelho não sejam danificadas pelo produto de limpeza errado, tenha em atenção os dados constantes da tabela. Não utilize ■

produtos de limpeza agressivos ou abrasivos,

produtos de limpeza com elevado teor de álcool,

esfregões de palha-de-aço ou esponjas abrasivas,

aparelhos de limpeza a alta pressão ou de limpeza a vapor.

Lave bem os panos de esponja novos, antes de os utilizar. Tenha em atenção todas as indicações e avisos relativamente aos produtos de limpeza.

Alumínio e plástico Limpa-vidros: Limpe com um pano macio. Vidro

Limpa-vidros: Limpe com um pano macio. Não utilize raspadores de vidros.

Elementos de comando

Solução de água quente e detergente: Limpe com um pano multiusos húmido e seque com um pano macio. Perigo de danificação no sistema eletrónico devido a humidade que penetra. Nunca limpar os elementos de comando com um pano húmido. Não utilize produtos de limpeza para aço inoxidável.

Limpeza dos filtros metálicos de gorduras

: Perigo de incêndio!

1. Abra a tampa do filtro para a frente. 2. Eleve a tampa do filtro para a frente e retire-a.

A gordura acumulada no filtro pode incendiar-se. Limpar o filtro de gorduras pelo menos de 2 em 2 meses . Nunca utilizar o aparelho sem filtro de gorduras.

Desmontar o filtro metálico de gorduras

Notas ■ Evitar produtos de limpeza agressivos, com teor de acidez ou de lixívia. ■

Na limpeza dos filtros metálicos de gorduras, limpar também o seu dispositivo de fixação no aparelho com um pano húmido.

Os filtros metálicos de gorduras podem ser lavados na máquina de lavar loiça ou manualmente. 1. Abrir o bloqueamento do filtro metálico de gorduras e retirar

Na máquina de lavar loiça: Nota: Em caso de lavagem na máquina de lavar loiça, podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros. ■

Não lavar os filtros metálicos muito saturados de gordura com a restante loiça.

Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados.

o filtro do dispositivo de fixação.

Nota: A gordura pode acumular-se debaixo do suporte do filtro. Não manter o suporte do filtro inclinado, para evitar o gotejar de gordura. 2. Limpe o filtro metálico de gorduras e a tampa do filtro. 3. Após a desmontagem dos filtros, limpar o aparelho por

Mudar o filtro de carvão ativo (só para funcionamento com recirculação de ar)

Manualmente: Nota: No caso de sujidade de difícil remoção, recomendamos a utilização de um solvente especial de gorduras. Este pode ser encomendado na loja Online. ■

Amolecer a gordura dos filtros metálicos, pondo-os de molho em água quente e detergente.

Na limpeza deve ser utilizada uma escova e depois enxaguar bem os filtros, passando-os por várias águas.

Deixar os filtros metálicos de gorduras escorrer.

Montar e desmontar o filtro Para garantir o grau de eliminação de odores e de gorduras, é necessário efetuar a manutenção regular dos filtros. Filtro metálico de gorduras É necessário limpar os filtros metálicos de gorduras após 100 horas de funcionamento ou, no mínimo, de dois em dois meses. Filtro de carvão ativo (só para funcionamento com recirculação de ar) Os filtros de carvão ativo devem ser substituídos após 200 horas de funcionamento. Abrir a cobertura do filtro

1. Segure o aro metálico no rebordo e puxe-o para o centro do

Falhas – o que fazer? Muitas vezes, é fácil reparar as falhas sem a ajuda de terceiros. Observe as seguintes indicações antes de contactar o Serviço de Apoio ao Cliente.

: Perigo de choque eléctrico!

As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.

Tabela de anomalias Anomalia

Comportamento em caso de infiltração de água Se água se infiltrar no aparelho durante a cozedura ou a limpeza, proceda do seguinte modo: 1. Desligue o aparelho. 2. Abra o armário inferior e limpe a água existente. 3. Deixe o aparelho desligado durante 24 horas.

Decorrido este período, poderá continuar a utilizar o aparelho sem restrições.

Verificar se outros aparelhos de cozinha funcionam

Falha do fusível Verificar na caixa de fusíveis se o fusível correspondente ao aparelho está em boas condições.

Lâmpadas LED As lâmpadas LED avariadas só podem ser substituídas pelo fabricante, o respetivo serviço de assistência ou um técnico do concessionário (eletricista).

Causa possível Resolução

O aparelho não A ficha não está Ligar o aparelho à corfunciona ligada rente

O aparelho não A cobertura do se desloca para filtro não está fechada. dentro.

Feche completamente a cobertura do filtro.

A iluminação do Falha da uniteclado não fun- dade de ciona. comando.

Contacte o serviço de assistência técnica.

A iluminação não funciona.

As lâmpadas estão avariadas.

Contacte o serviço de assistência técnica.

A indicação mostra ª ou ’

O filtro de gor- Limpe o filtro, consulte o duras ou o filtro capítulo “Limpeza e de carvão ativo manutenção”. está saturado.

Serviço de Assistência Técnica Se o seu aparelho precisar de ser reparado, o nosso Serviço de Assistência Técnica está à sua disposição. Encontramos sempre uma solução adequada, também para evitar deslocações desnecessárias do técnico. Quando efetuar a chamada, indique o número de produto (N.° E) e o número de fabrico (N.° FD) do aparelho, para podermos prestar um serviço de qualidade. A placa de caraterísticas com os números encontra-se no compartimento interior do aparelho (para isso, desmontar o filtro metálico de gorduras).

Acessórios de recirculação de ar (não fornecidos com o equipamento) LZ53750

Para que, em caso de necessidade, não tenha de procurar, poderá introduzir aqui os dados do seu aparelho e o número de telefone do serviço de assistência técnica.

N.º E N.° FD Serviço de Assistência TécnicaO Tenha em atenção que a visita do técnico da assistência ao cliente não é gratuita em caso de uma utilização incorreta, mesmo durante o período de garantia. Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo. Ordem de reparação e apoio em caso de anomalias PT 707 500 545 Confie na competência do fabricante. Terá assim a garantia que a reparação é efectuada por técnicos especializados do Serviço de Assistência Técnica, equipados com peças de substituição originais para o seu electrodoméstico.
