MANUALE UTENTE LI46930 SIEMENS

Modi di funzionamento

È possibile conseguire ciò quando l'aria per

la combustione può continuare ad affluire

attraverso aperture non chiudibili, per es. in

di porte, finestre ed in combinazione con

cassette murali per l'alimentazione/

espulsione dell'aria o con altre misure

tecniche, come interdizione reciproca e

Se l'aria di alimentazione non è

sufficiente, sussiste pericolo

d'intossicazione a causa di ritorno di gas

Un cassetta murale di alimentazione/

scarico dell'aria da sola non garantisce il

rispetto del valore limite.

Nota: Nella stima si deve considerare

sempre il bilancio totale dell'aerazione

dell'abitazione. Questa regola non si

applica per il funzionamento di apparecchi

di cottura, p. es. piano di cottura e cucina a

Se la cappa aspirante viene usata in

funzionamento a ricircolo d'aria - con filtro a

carbone attivo -, quest'uso è consentito

Funzionamento a ricircolo d'aria:

❑ A questo scopo è necessario montare

un filtro a carbone attivo (vedi capitolo

"Filtri e manutenzione").

 Potete acquistare presso il fornitore

specializzato il set di montaggio

completo ed i filtri di ricambio.

Trovate i relativi numeri degli accessori

alla fine di queste istruzioni per l'uso.

❑ La ventola della cappa aspirante aspira i

vapori di cottura, li invia attraverso il

filtro grassi ed il filtro a carbone attivo e li

immette di nuovo depurati nella cucina.

❑ Il filtro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ Il filtro a carbone attivo fissa gli odori.

 Se non si monta un filtro a carbone

attivo, non possono essere fissati gli odori

dei vapori di cottura.

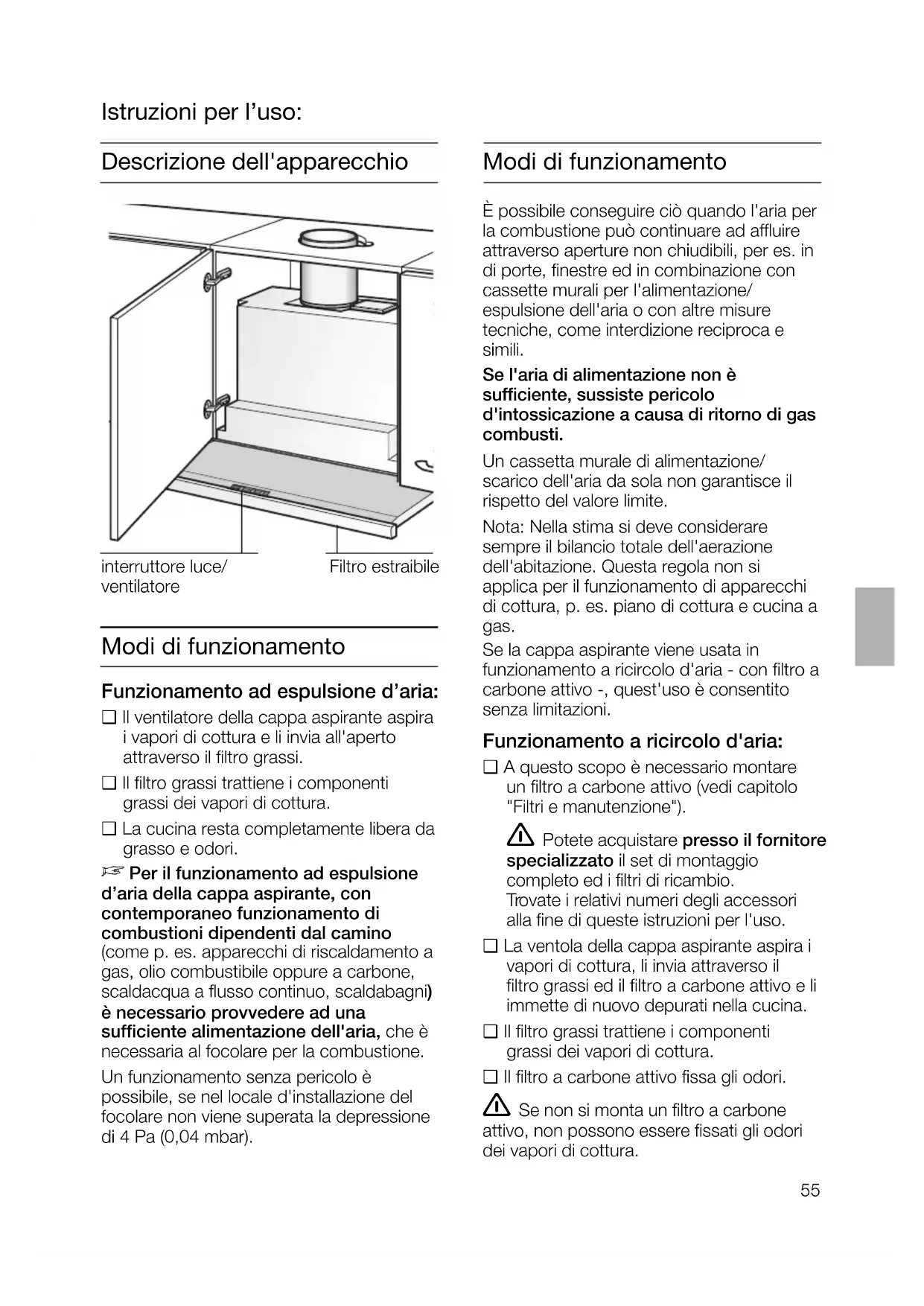

Descrizione dell'apparecchio

Istruzioni per l’uso:

Modi di funzionamento

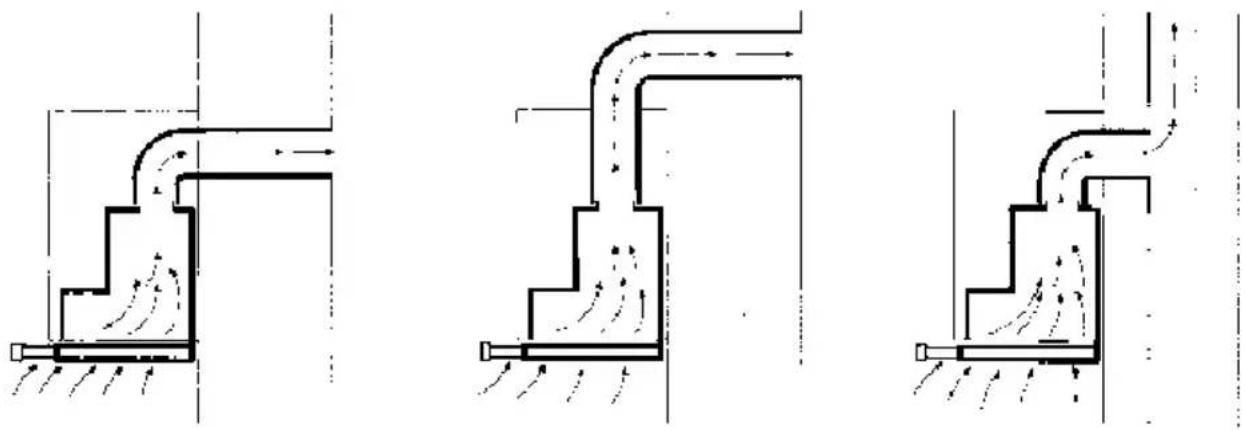

Funzionamento ad espulsione d’aria:

❑ Il ventilatore della cappa aspirante aspira

i vapori di cottura e li invia all'aperto

attraverso il filtro grassi.

❑ Il filtro grassi trattiene i componenti

grassi dei vapori di cottura.

❑ La cucina resta completamente libera da

D Per il funzionamento ad espulsione

d’aria della cappa aspirante, con

contemporaneo funzionamento di

combustioni dipendenti dal camino

(come p. es. apparecchi di riscaldamento a

gas, olio combustibile oppure a carbone,

scaldacqua a flusso continuo, scaldabagni)

è necessario provvedere ad una

sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.

Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del

focolare non viene superata la depressione

di 4 Pa (0,04 mbar).56

Precede la prima utilizzazione

Primo impiego: ❑ Questo libretto di istruzioni per l'usoèprevisto per più versioni dell'apparecchio. É possibile che sianodescritti singoli particolari della dotazio-ne, che non riguardano il Vostro appa-recchio.❑ Questa cappa aspirante è conforme allepertinenti norme di sicurezza.Le riparazioni devono essere eseguitesolo da personale specializzato.Le riparazioni non eseguite a regola d'arte possono causare pericoli graviper l'utilizzatore.  Non fiammeggiare pietanze sotto la cappa aspirante.Pericolo d'incendio del filtro grassi ! se raggiunto delle fiamme.

 É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'usodella cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).Piani di cottura da incasso a gas / cucine a Gas  Usare i fornelli a gas sempre in modo appropriato.Importante;le fiamme dei fornelli a gas devono esseresempre coperte con stoviglie da cucina.L'eccessivo sviluppo di calore delle fiamme di gas libere potrebbe ! danneggiare la cappa aspirante. ❑ Prima di usare il nuovo apparecchio, leg-gete attentamente le istruzioni per l'uso.Esse contengono informazioni importantiper la Vostra sicurezza, e anche per l'usoe la manutenzione dell'apparecchio.❑ Conservate bene il libretto delle istruzioniper l'uso e il montaggio, per un eventualesuccessivo proprietario.  Se l'apparecchio è danneggiato, non dovete metterlo in funzione.  L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.  Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitarepericoli deve essere sostituito dalla casaproduttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.  Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioniper il montaggio").  Usare la cappa aspirante solo con le lampadine avvitate.  Le lampadine fulminate dovrebbero essere sostituite subito, per evitare unsovraccarico sulle altre lampadine.  Non usare mai la cappa aspirante senza filtro grassi.  Grassi e olio surriscaldati possono infiammarsi facilmente.Cucinare perciò pietanze con grassi oppurecon olio, p. es. le patatine fritte, solo sottocontrollo.57

Uso della cappa aspirante

 Per eliminare nel modo più efficace i

Accendere la cappa aspirante all'inizio

Spegnere la cappa aspirante solo

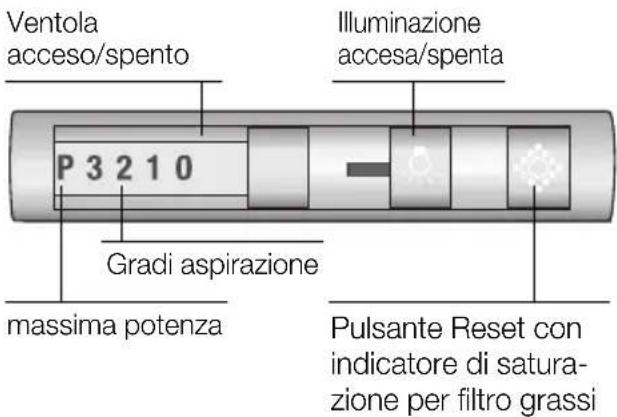

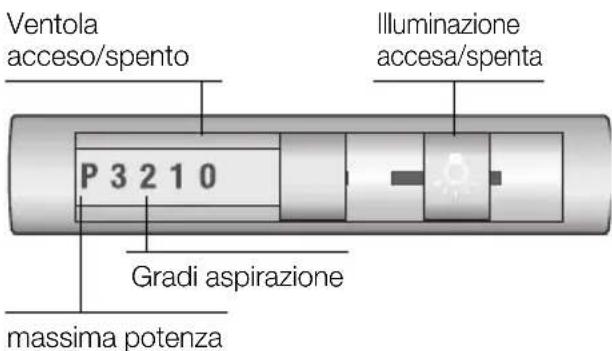

alcuni minuti dopo la fine della cottura. Ventolaacceso/spentoIlluminazioneaccesa/spentamassima potenzaGradi aspirazioneVentolaacceso/spentomassima potenza Pulsante Reset con

indicatore di satura-

zione per filtro grassi Gradi aspirazioneIlluminazioneaccesa/spenta Spegnere:

La cappa aspirante può essere spenta in

Tasto scorrevole su 0 = ventola

all’arresto. (Non è necessario spostare

l’interruttore a cursore).

Per la nuova accensione tirare solo il

La cappa aspirante entra in funzione con

la regolazione della ventola ultimamente

L'illuminazione può essere usata in qualsiasi

momento, anche quando l'apparecchio è

spento o quando viene spinto dentro l'e-

straibile del filtro.

Estrarre il filtro estraibile tirandolo per la

Selezionare la regolazione desiderata del

In caso di eventuali ulteriori informazioni o di

guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr. FD Riportare i numeri nello specchietto qui

sopra. I numeri si trovano sulla targhetta

d'identificazione, visibile dopo avere tolto i

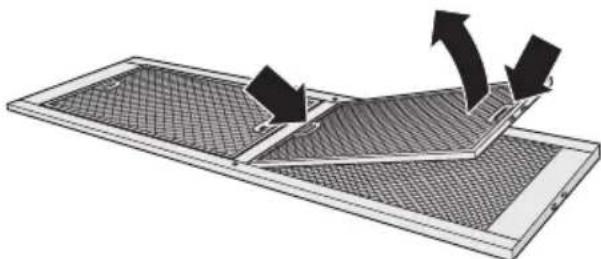

filtri, nel vano interno della cappa aspirante.Smontaggio e montaggio dei filtri metallici per grassi:Attenzione: le lampadine alogene devonoessere spente e raffreddate.1. Estrarre il filtro fino all’arresto.2. Spingere nell’interno gli arresti del filtrograssi posteriore e rimuovere il filtro grassi.4. Pulire i filtri per grassi.5. Inserire di nuovo i filtri per grassi.6. Cancellare l'indicazione %. ❑ Premere il tasto %. 3. Spingere nell’interno gli arresti del filtrograssi anteriore e rimuovere il filtro grassi. Filtro grassi: Per trattenere i componenti grassi deivapori di cottura si utilizzano filtri metallici per grassi.Le stuoie filtro sono costituite da materialeininfiammabile.Attenzione:A causa della progressiva saturazione conresidui grassi, l'infiammabilità aumenta, e ilfunzionamento della cappa aspirante puòessere pregiudicato.Importante: ❑ Pulendo tempestivamente i filtri metalliciper grassi, si previene il pericolo d'incendio, che può essere causato daun'accumulo di calore durante la fritturao l'arrosto. ❑ Nel funzionamento normale (ogni giornoda 1 a 2 ore) i filtri metallici per grassidevono essere lavati 1 volta al mese.Indicazione di saturazione: % Quando i filtri per grassi sono saturi, l'indicatore luminoso lampeggia.Non attendere oltre per lavare i filtri. ❑ Attenzione che i filtri per grassi sianolavati ad intervalli regolari (ca. ognimese).Pulizia dei filtri metallici per grassi:❑ Il lavaggio può essere eseguito nellalavastoviglie. Nel lavaggio è possibile unalieve alterazione di colore.Importante:non lavare i filtri metallici per grassi moltosporchi insieme alle stoviglie.❑ Per il lavaggio a mano, mettere i filtria mollo in una soluzione di acqua edetersivo bollente.Poi spazzolare, sciacquare bene conacqua pulita e fare sgocciolare.  La cornice d’arresto per i filtri grassi deve essere pulita a mano. Filtri e manutenzione

3. Arrestare le linguette sui due lati.

4. Montare i filtri per grassi

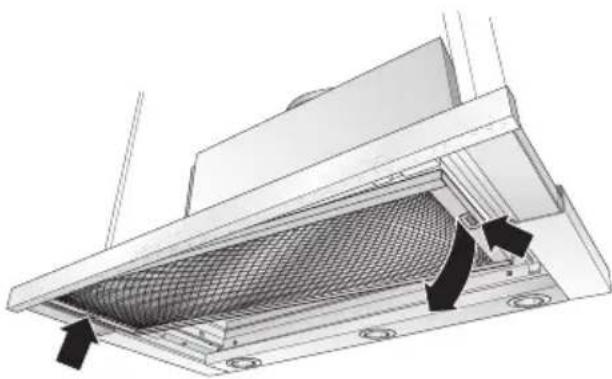

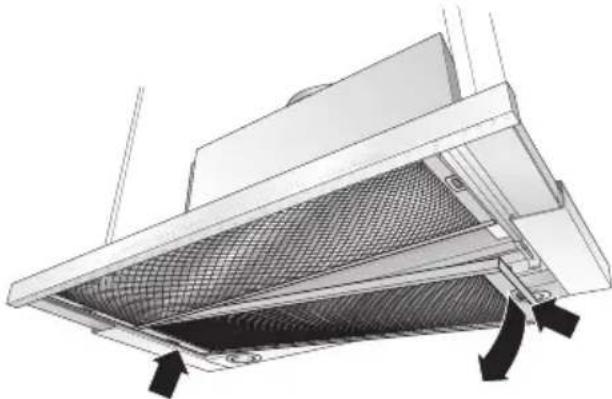

(vedi "Smontaggio e montaggio dei filtri

metallici per grassi").

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

1. Smontare i filtri per grassi.

2. Premere le linguette sui due lati e

rimuovere il filtro a carbone attivo verso il

3. Cambio del filtro a carbone attivo:

❑ Il filtro a carbone attivo è in vendita nel

commercio specializzato (vedi

capitolo "Accessori speciali").

❑ Usare solo filtri originali.

Così si garantisce il funzionamento

4. Montare i filtri per grassi.

Smaltimento del filtro a carbone attivo

❑ I filtri a carbone attivo non contengono

sostanze inquinanti. Essi possono essere

p. es. smaltiti come rifiuti comuni.

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a

A causa della progressiva saturazione con

residui grassi, l'infiammabilità aumenta, e il

funzionamento della cappa aspirante può

essere pregiudicato.

Mediante tempestiva sostituzione del filtro a

carbone attivo, si previene il pericolo

d’incendio, che può insorgere a causa di

accumulo di calore durante la preparazione

di fritture o arrosti.

Attenzione: le lampadine alogene devono

essere spente e raffreddate.

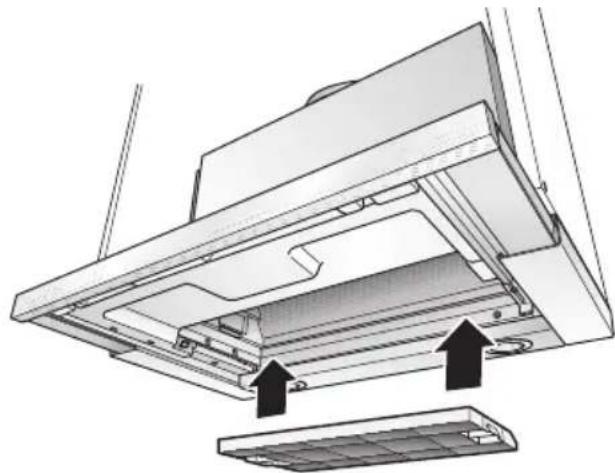

1. Smontare i filtri per grassi (vedi

"Smontaggio e montaggio dei filtri

metallici per grassi").

2. Inserire il filtro a carbone attivo.60

Pulizia e manutenzione

Togliere corrente alla cappa aspirante

estraendo la spina di alimentazione,

oppure togliendo il fusibile.

❑ Quando si lavano i filtri per grassi, pulire

anche i depositi di grasso sulle parti

accessibili della carcassa.

Con ciò si previene un pericolo

d'incendio e si assicura il funzionamento

❑ Per pulire la cappa aspirante usare una

soluzione di acqua e detersivo ben

calda, oppure un detergente per vetri

❑ Non rimovete lo sporco secco aderente

graffiandolo, ma ammorbiditelo con un

❑ Non usare prodotti abrasivi o spugne

❑ Avvertenza: non usare alcool (spirito)

sulle superfici di plastica. Si potrebbero

formare zone opache.

Attenzione! Arieggiare sufficientemente

la cucina, non usare fiamme libere.

 Pulire i tasti di comando solo con una

soluzione di acqua e detersivo delicato e

con un panno morbido, umido.

Per i tasti di comando non usare pulitori per

Superfici in acciaio inox:

❑ Usare un detergente per acciaio inox

delicato, non abrasivo.

❑ Pulire strofinando solo nel senso della

 Non pulire le superfici in acciaio inox

con spugne dure, né con detergenti

contenenti sabbia, soda, acido o cloruro.

Superfici di alluminio, vernice e plastica:

❑ Usare un panno per vetri o un panno in

microfibre morbido che non lascia peli.

❑ Non usare panni asciutti.

❑ Usare un detergente delicato per vetri.

❑ Non usare detergenti corrosivi, acidi o

❑ Non usare prodotti abrasivi.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di

alimentazione o il fusibile.

Avvertenza: se l'illuminazione non

funzionasse controllare se le lampadine

sono inserite correttamente.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere

corrente sfilando la spina di alimenta-

zione, oppure togliendo il fusibile.

 Le lampadine alogene accese si

surriscaldano. Anche alcuni minuti dopo

averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un

cacciavite o simile.

3. Sostituire la lampadina alogena

(lampadina alogena commerciale,

12 Volt, max. 20 Watt, attacco G4).

Attenzione: portalampada ad innesto.

Per afferrare la lampadina usare un

Avvertenze importanti

Istruzioni per il montaggio:

 Sopra a fornelli a gas il montaggio

della cappa aspirante è ammesso ad una

distanza minima di 650 mm – fig. 1 – solo

se non si superano i carichi termici nominali

carico di un fornello max. 03,0 kW

carico di tutti i fornelli max. 08,3 kW

carico del forno max. 03,9 kW

Piani di cottura a gas

carico di un fornello max. 03,9 kW

carico di tutti i fornelli max. 11,3 kW

Piani di cottura in vetroceramica a

I dati del carico termico nominale non

sono validi per i piani di cottura in

vetroceramica a gas.

É indispensabile osservare i dati della

casa produttrice del piano di cottura.

❑ Cucine per combustibili solidi

Come per le cucine a gas, sono validi in

modo analogo i massimi carichi termici

nominali e la distanza minima.

 Sopra ad un focolare per combustibili

solidi, dal quale può derivare un pericolo

d'incendio (p. es. scintille), il montaggio

della cappa aspirante è consentito solo se

il focolare è dotato di una copertura chiusa

non smontabile e se contemporaneamente

vengono osservate le pertinenti norme

Questa limitazione non è valida per le

cucine a gas e per i piani di cottura a gas.

 Quanto minore è la distanza tra la

cappa aspirante ed i fornelli, tanto

maggiore è la possibilità che nella parte

inferiore della cappa aspirante possano

condensarsi gocce a causa del vapore

 Gli apparecchi dismessi non sono rifiuti

Attraverso lo smaltimento ecologico

possono essere recuperati materiali

Rendere inservibile l'apparecchio dismesso

prima di rottamarlo.

 L'imballaggio ha protetto il Vostro

nuovo apparecchio nel trasporto fino a Voi.

Tutti i materiali utilizzati sono compatibili

con l'ambiente e riciclabili. Siete pregati di

collaborare, smaltendo l'imballaggio in

modo ecologicamente corretto.

Informatevi sulle attuali possibilità di

smaltimento presso il Vostro rivenditore

specializzato, oppure presso la Vostra

amministrazione comunale.

 La cappa aspirante può essere

utilizzata per il funzionamento ad

espulsione d'aria ed a ricircolo d'aria.

 Montare la cappa aspirante sempre

centrata sopra il piano di cottura.

 Distanza minima fra fornelli elettrici e

bordo inferiore della cappa aspirante:

Avvertenze supplementari per

apparecchi di cottura a gas:

 Nel montaggio dei fornelli a gas devono

essere osservate le pertinenti norme di

legge nazionali (per es. in Germania:

Regole Tecniche per Installazioni a Gas

 É indispensabile osservare le norme di

montaggio in vigore e le istruzioni per il

montaggio della casa produttrice degli

 É consentito il montaggio della cappa

aspirante con un solo lato accanto ad un

mobile alto oppure ad un muro alto.

Distanza min. 300 mm.62

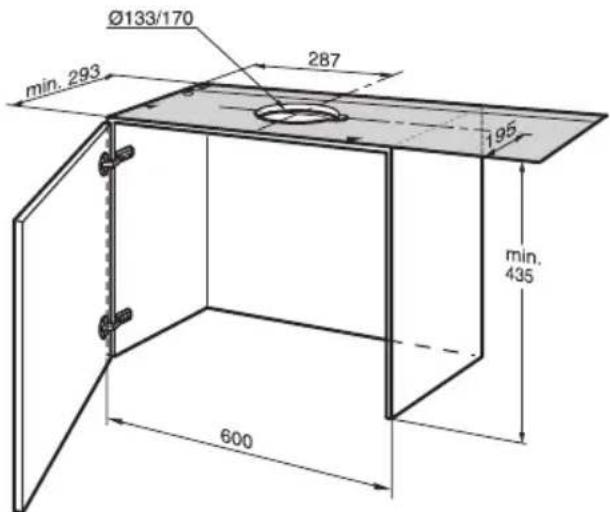

L'aria di scarico viene condotta verso l'alto,

attraverso un pozzo di ventilazione, oppure

direttamente all'aperto, attraverso la parete

É vietato immettere l'aria di scarico in

un camino per fumo o per gas di scarico

normalmente utilizzato, oppure in un pozzo,

che serve al deflusso dell'aria di locali, nei

quali sono installati focolari.

Nell'espulsione d'aria devono essere

osservate le norme amministrative e

legali (per es. regolamenti edilizi

In caso di scarico in dell’aria in camini per

fumo o per gas di scarico normalmente non

utilizzato, è necessario ottenere

l'autorizzazione dell'autorità competente.

D Per il funzionamento ad espulsione

d’aria della cappa aspirante, con

contemporaneo funzionamento di

combustioni dipendenti dal camino

(come p. es. apparecchi di riscaldamento a

gas, olio combustibile oppure a carbone,

scaldacqua a flusso continuo, scaldabagni)

è necessario provvedere ad una

sufficiente alimentazione dell'aria, che è

necessaria al focolare per la combustione.

Un funzionamento senza pericolo è

possibile, se nel locale d'installazione del

focolare non viene superata la depressione

di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per

la combustione può continuare ad affluire

attraverso aperture non chiudibili, per es. in

di porte, finestre ed in combinazione con

cassette murali per l'alimentazione/

espulsione dell'aria o con altre misure

tecniche, come interdizione reciproca e

Se l'aria di alimentazione non è

sufficiente, sussiste pericolo

d'intossicazione a causa di ritorno di gas

Un cassetta murale di alimentazione/

scarico dell'aria da sola non garantisce il

rispetto del valore limite.

Nota: Nella stima si deve considerare

sempre il bilancio totale dell'aerazione

dell'abitazione. Questa regola non si

applica per il funzionamento di apparecchi

di cottura, p. es. piano di cottura e cucina a

Se la cappa aspirante viene usata in

funzionamento a ricircolo d'aria - con filtro a

carbone attivo -, quest'uso è consentito

In caso di funzionamento ad espulsione

d’aria, è opportuno montare nella cappa

aspirante una valvola antiriflusso, qualora

questa non sia già disponibile nel tubo di

scarico o nella cassetta murale.

Se all'apparecchio non è acclusa una

valvola antiriflusso, questa può essere

acquistata nel commercio specializzato.

Se l'aria di scarico viene condotta

attraverso la parete esterna, si dovrebbe

utilizzare una cassetta murale telescopica.

Funzionamento ad espulsione d’aria63

Rendimento ottimale della cappa

Tubo di scarico corto, liscio.

Il minor numero possibile di gomiti di

Massimo diametro possibile del tubo

(meglio ø 150 mm) e grandi gomiti di

L'impiego di lunghi tubi di espulsione

ruvidi, di più gomiti di tubo o di

diametri piccoli causa una difformità

dall'indice di ricambio aria ottimale e

contemporaneamente un aumento

Tubi di scarico breve:

diametro interno min. 120 mm,

Tubo di scarico lungo:

diametro interno min. 150 mm.

I canali a sezione quadra devono avere

una sezione trasversale interna

equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti

Giunture con tubi di diametro diffe-

rente: chiudere con nastro di tenuta.

Nel funzionamento ad espulsione

d’aria provvedere ad una sufficiente

alimentazione d'aria.

Scarico diretto verso dietro:

É possibile nei limiti del pensile solo per i

pensili alti, secondo la grandezza del tubo

Eseguire a tale scopo l'apertura nella

parete posteriore del pensile con

scanalatura per il cavo di alimentazione

Funzionamento a ricircolo d'aria

❑ Con filtro a carbone attivo, se non è

disponibile nessun'altra possibilità per il

funzionamento ad espulsione d’aria.

Scarico verso l'alto:

specializzato il set di

istruzioni per l'uso.

1. Eseguire l'apertura nel piano superiore del

pensile, con scanalatura per il cavo di

alimentazione elettrico.

– La sagoma di taglio

2. Ritagliare il fondo del pensile – se

disponibile – sull'intera larghezza, ad una

profondità di min. 270 mm.

Per una larghezza del pensile di 900 mm è

necessario un set di montaggio.

Attacco tubo di scarico l 150 mm:

Fissare il tubo di scarico direttamente al

raccordo di scarico.

Attacco del tubo di scarico l 120 mm:

Fissare l’accluso manicotto di riduzione

all’uscita dell’aria.

I fori all’uscita dell’aria devono essere

Fissare il tubo d’espulsione aria al

manicotto di riduzione.64

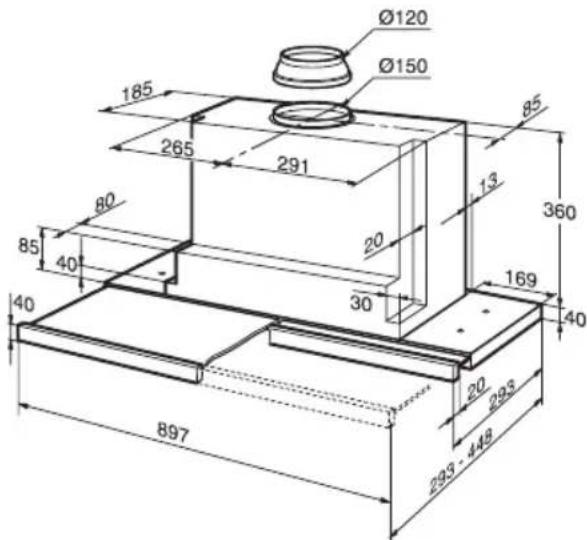

Preparazione del pensile

Questa cappa aspirante è prevista per il

montaggio in un pensile con le seguenti

profondità: da 293 a 350 mm

altezza: min. 435 mm.

Per profondità del pensile superiori a

293 mm, la cappa aspirante può essere

spostata indietro, p. es. per permettere il

montaggio di una mensola per le spezie

avanti alla cappa aspirante.

A tal fine appoggiare la sagoma

spostata adeguatamente più dietro.

 La stabilità del pensile deve essere

garantita durante e dopo il montaggio.

 La cappa aspirante non deve essere

montata all’estremità della serie di mobili da

 Per la preparazione allineare con

precisione i pensili e mettere a raso il

pensile con le superfici inferiori dei pensili

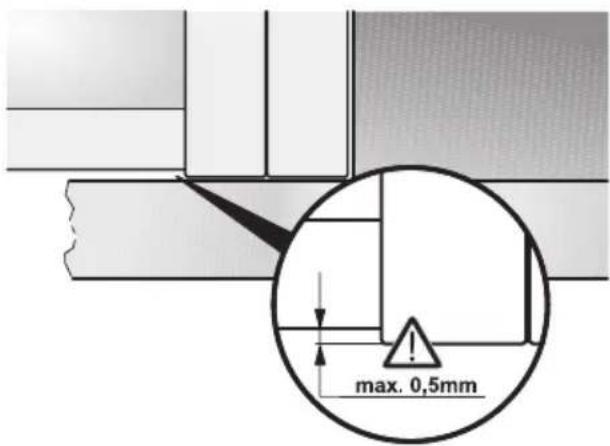

 La sporgenza delle pareti laterali

rispetto al fondo del mobile attiguo non

deve superare 0,5 mm.

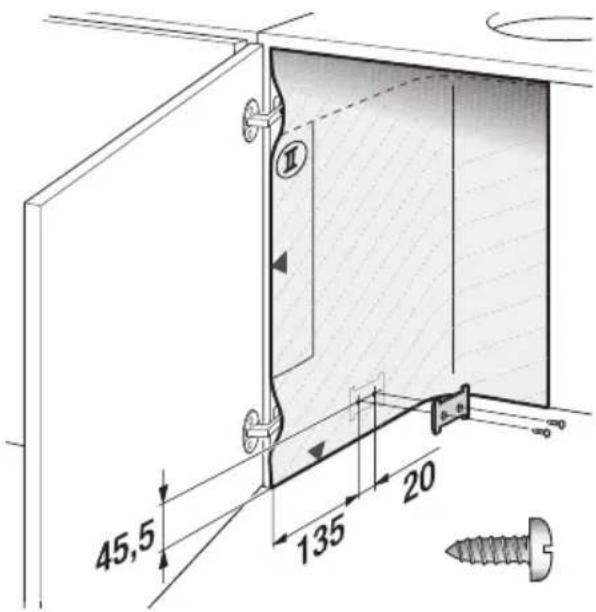

1. Tracciare rispettivamente due punti di

fissaggio – a destra e a sinistra – sui lati

interni del pensile e praticare con un

punteruolo fori preliminari.

l 2 mm – max. 10 mm di profondità.

Per tracciare entrambi i punti di

fissaggio usare la sagoma

2. Avvitare le due piastrine di fissaggio.

3. Appendere il pensile con la porta e

 Rispettare la distanza minima tra i

fornelli e la cappa aspirante! Fig. 1.3. Avvitare a mano le viti di regolazione,

finché la cappa aspirante non poggia sul

7. Estrarre dal pensile il cavo di

allacciamento alla rete.

8. Eseguire il collegamento del tubo nel

– Se necessario fissare il tubo flessibile

dell’aria al tetto del pensile –.

9. Inserire di nuovo il filtro grassi

(vedi istruzioni per l’uso).

Montaggio nel pensile

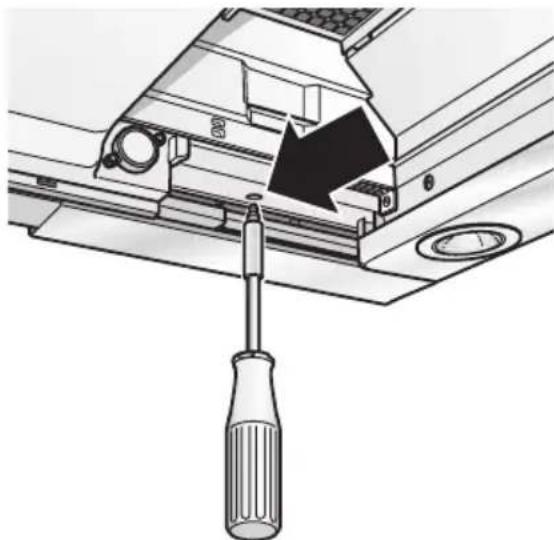

Allineare la cappa aspirante nel pensile.

Stringere con precauzione le due viti di

 Controllare l'allineamento della porta

del pensile, se necessario regolare di

1. Smontare il filtro grassi

(vedi istruzioni per l’uso)

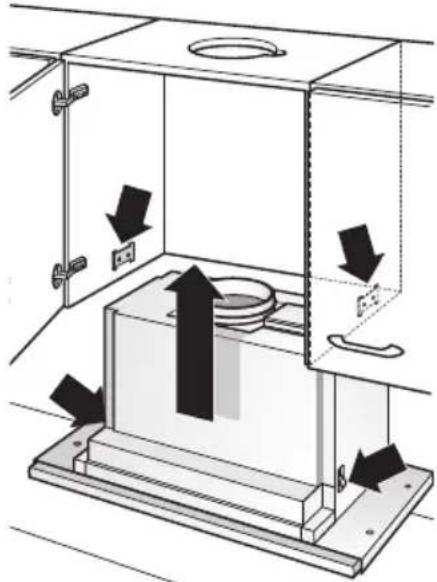

2. Sollevare la cappa aspirante da sotto

all'interno del pensile, finché le due

piastrine di fissaggio si sono agganciate

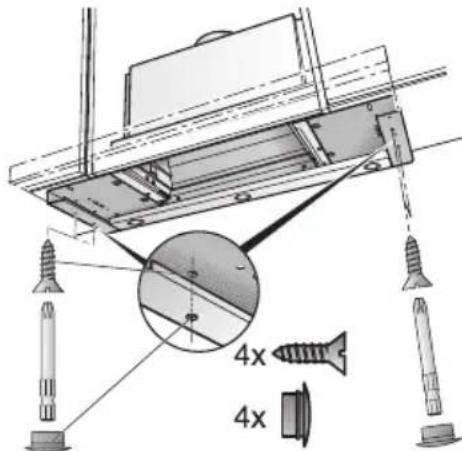

4. Fissare aggiuntivamente la cappa

aspirante ai pensili laterali con 2 viti per

ciascun lato a sinistra ed a destra.

A tal fine praticare fori preliminari con un

5. Chiudere i fori rispettivamente con

2 tappi per lato a sinistra e a destra.

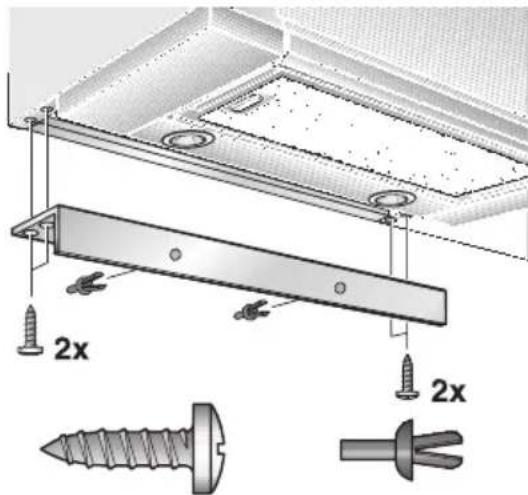

6. Accorciare la lista di copertura per la

parete, se necessario, alla misura

richiesta (per es. segarla).

Montare preliminarmente la lista di

copertura per la parete con le accluse

Avvitare saldamente la lista di copertura

per la parete al pensile.

Montaggio nel pensile

Avvertenza: la carcassa della cappa

aspirante può essere rivestita all'interno del

pensile (p. es. con pannelli di truciolato).

A tale scopo badare:

che il piano intermedio non venga

poggiato sulla carcassa della cappa

il rivestimento non venga fissato alla

che sia previsto l'accesso per il servizio

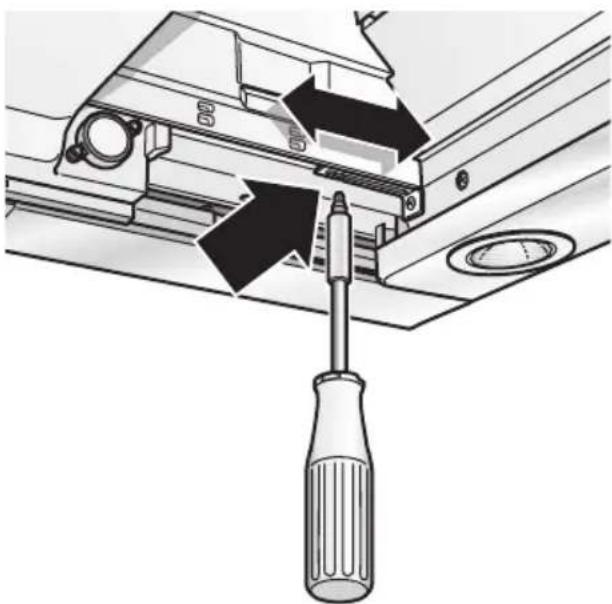

Se la cappa aspirante dovesse essere

montata spostata indietro nel pensile, gli

arresti per l'estraibile del filtro possono

essere spostati in avanti.

A tale scopo allentare le viti, spostare gli

arresti e stringere di nuovo.

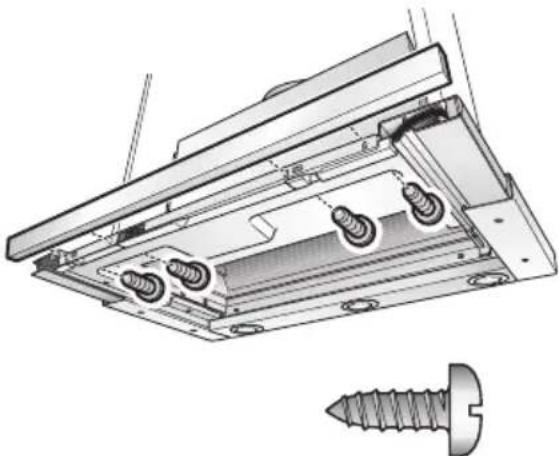

2. Allineare la maniglia integrata ed

avvitarla saldamente all’apparecchio.

Scarico d’aria Ricircolo d’aria

Con riserva di modifiche costruttive nel quadro

dell'evoluzione tecnica.

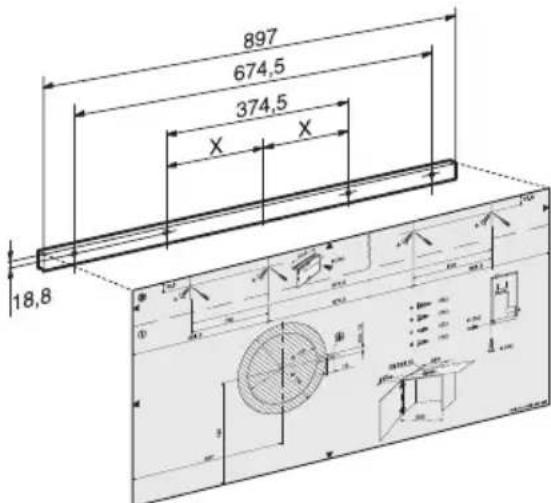

Montaggio della maniglia integrata:

Sul filtro estraibile deve essere già

montata una maniglia integrata.

La maniglia integrata può essere un listello

in legno previsto per il mobile da cucina,

oppure un listello a maniglia da richiedere

come accessorio speciale (vedi accessori

speciali all’ultima pagina).

1. Con l'acclusa sagoma

punti di fissaggio sul listello di legno e

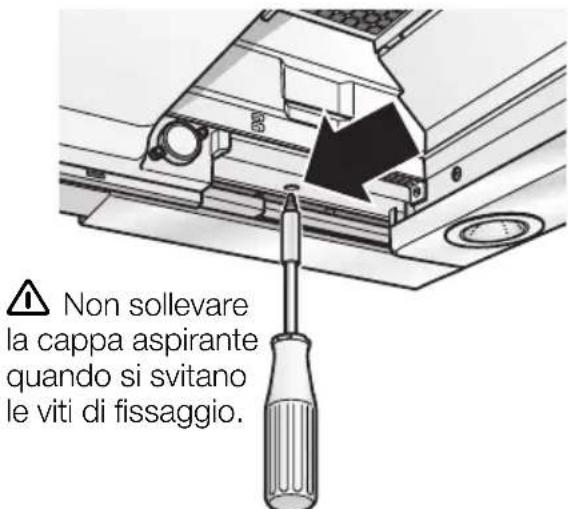

l 2 mm – max. 10 mm di profondità.Smontaggio dal pensile

1. Staccare l'alimentazione elettrica.

2. Staccare il tubo.

3. Smontare i filtri.

4. Svitare le viti di fissaggio a sinistra e a

destra, finché la cappa aspirante non si

Allacciamento elettrico

La cappa aspirante deve essere collegata

solo ad una presa con contatto di terra

installata a norma. Installare la presa con

contatto di terra in luogo possibilmente

accessibile, in prossimità della cappa

La presa con contatto di terra dovrebbe

essere collegata attraverso un circuito

elettrico indipendente.

Si trovano sulla targhetta d'identificazione,

- nel vano interno dell'apparecchio - dopo

avere rimosso la cornice del filtro.

 Per le riparazioni togliere sempre la

corrente all'apparecchio.

Lunghezza del cavo di alimentazione:

In caso di necessitá di collegamento

La cappa aspirante deve essere allacciata

solo da un elettroinstallatore autorizzato

dalla competente azienda di distribuzione

dell'energia elettrica.

Nell'impianto domestico deve essere

previsto un dispositivo di separazione.

Sono ritenuti dispositivi d'installazione gli

interruttori con un'apertura tra i contatti

superiore a 3 mm e con una apertura su

tutti i poli. Rientrano tra questi gli interruttori

automatici ed i relè.

Questa cappa aspirante è conforme alle

norme CEE per la schermatura contro i

5. Sollevare un poco la cappa aspirante,

finché le piastrine di fissaggio si

sganciano, e abbassare l'apparecchio.

 Le viti di fissaggio possono

sporgere. Non spingere nell’interno con

forza il filtro estraibile quando si solleva

6. Preparazione per il successivo

avvitare le viti di fissaggio a sinistra e a

destra, finché le piastrine divergono

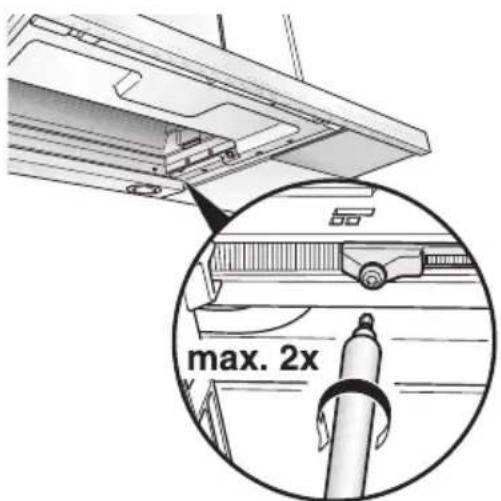

Correggere la regolazione del finecorsa:

1. Controllare se la cappa aspirante si

spegne quando si spinge nell’interno

l’estraibile del filtro.

2. Se la cappa aspirante non si spegne,

correggere la regolazione del finecorsa.

3. Svitare la vite un poco alla volta,

le viti di fissaggio.

limpiacristales suave.
