MANUAL DE UTILIZADOR LI46930 SIEMENS
Instruções de serviçio
tornillos de fijación!Tipos de funcionamento
Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.
Se a renovação de ar fresco não for
suficiente, existe o perigo de
envenenamento, provocado pelo retorno
dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.
Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.
Funcionamento com circulação de
❑ Neste caso, tem que ser montado um
filtro de carvão activo (ver Filtro e

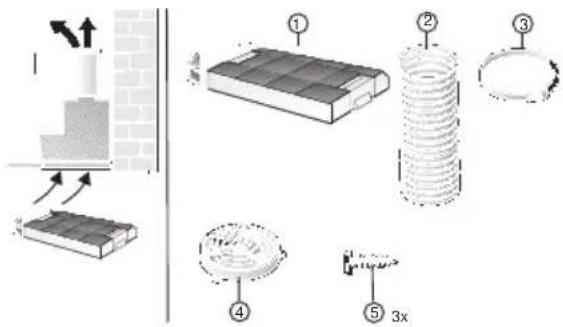

O jogo completo de montagem,
bem como os filtros de substituição,
podem ser adquiridos nos nossos
Os números de encomenda
correspondentes podem ser
encontrados no final destas Instruções
❑ O ventilador do exaustor aspira os
fumos da cozinha e reencaminha o ar
para a cozinha, depois de limpo pelo
filtro de gordura e de carvão activo.
❑ O filtro de gordura retém os
componentes gordurosos dos vapores
❑ O filtro de carvão activo retém as
substâncias com cheiro.
Se não for instalado o filtro de carvão
activo, não podem ser eliminidas as
partículas de cheiro existentes nos vapores

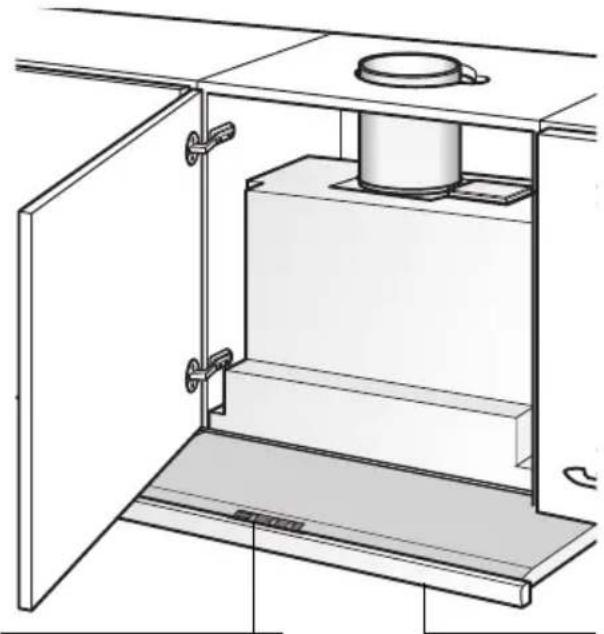

Descrição do aparelho
Instruções de Serviçio:
Tipos de funcionamento
Funcionamento com exaustão:
❑ O ventilador do exaustor aspira os vapores
da cozinha e, através do filtro de gordura,
encaminha-os para o ar livre.
❑ O filtro de gordura retém as partículas
gordurosos dos vapores da cozinha.
❑ A cozinha mantém-se livre de gorduras e
D Se o exaustor funcionar com
exaustão, o funcionamento simultâneo de
aparelhos dependentes de uma
chaminé (como por ex. aquecedores a gás,
óleo ou carvão, esquentadores e
acumuladores) tem que ser garantida a
renovação do ar necessário, para a
combustão perfeita dos aparelhos antes
É possível um funcionamento sem
qualquer perigo, se não for ultrapassada a
depressão de 4 Pa (0,04 mbar) no local de
instalação dos aparelhos de queima.
Antes da primeira utilização Indicações importantes:❑ Estas instruções de serviço aplicam-se avários modelos de aparelhos. É. por isso, possível que se encontremdescritas várias características de equipamento que não dizem respeito aoseu aparelho.❑ Este exaustor corresponde às normasde segurança para este tipo de aparelhos.As reparações só devem ser efectuadas por pessoal especializado.Reparações inadequadas podemacarretar perigos vários para o utilizador. Não flamejar alimentos por baixo do exaustor.Perigo de incêndio do filtro de gordura, ! devido à subida da chama.
O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira esimilares) só é possível com limitações (ver Instruções de montagem).Placas de cozinhar a gás / fogões a gás Os queimadores a gás devem ser sempre utilizados de forma correcta.Importante:As chamas dos queimadores a gás devemestar sempre cobertas com um recipiente.Devido ao grande desenvolvimento decalor provocado pela chama de gás !aberta, o exaustor pode ficar danificado. ❑ Antes de utilizar o novo aparelho, deveráler com atenção estas instruções de serviço.Delas constam informações importantespara a sua segurança, bem como sobrea utilização e manutenção do aparelho.❑ Guarde as instruções de serviço e demontagem em lugar seguro, para aeventualidade de o aparelho ter um outrodono. Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento. A ligação e a colocação em funcionamento só devem ser efectuadaspor um técnico. Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitaremsituações de perigo para o utilizador. Providenciar a reciclagem adequada do material da embalagem (ver Instruções deMontagem). O exaustor só deve funcionar com as lâmpadas colocadas. As lâmpadas fundidas devem ser imediatamente substituidas, para evitar asobrecarga das outras lâmpadas. O exaustor não deve funcionar sem o filtro de gordura. Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.Sempre que preparar alimentos com gorduraou óleo, por ex. batatas fritas, deverá, porisso, manter-se vigilante.83
A eliminação dos vapores de cozinha
efectua-se de um modo mais eficaz se:
desligar o exaustor só alguns minutos
depois de acabar de cozinhar.

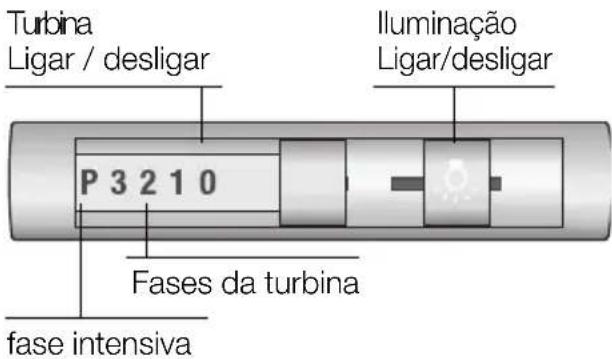

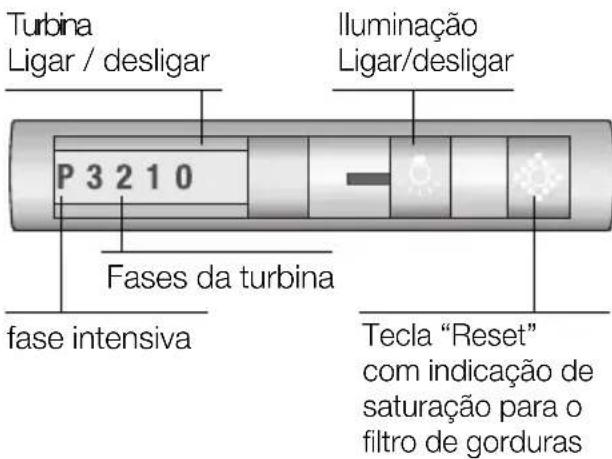

O exaustor pode ser desligado de diversas
Colocar o interruptor corrediço na
posição o – ventilador desligado.
Meter para dentro o extractor do filtro
até encostar. (O interruptor corrediço fica
na posição escolhida).
Para ligar novamente basta puxar a
gaveta extensível do filtro para fora.
O exaustor arranca com a última regu-
lação do ventilador escolhida.
A iluminação pode ser utilizada em
qualquer altura, mesmo que o aparelho
esteja desligado ou a gaveta extensível do
Puxar a gaveta extensível do filtro para
Escolher a regulação do ventilador
Se desejar mais informações, ou no caso
de avarias, contacte o serviço de
assistência técnica.
(Ver Índice de postos de serviço de
assistência técnica).
Ao telefonar, por favor indique:
N° E FD Anote os números nos respectivos campos
acima. Os números encontram-se na placa
de características, no interior do exaustor,
que fica acessível depois de retirar o filtro.Desmontar e montar os filtros metálicos:Atenção: As lâmpadas de halogéneo têmque estar desligadas e frias.1. Puxar o filtro extensível para fora até aobatente.2. Pressionar para dentro os encaixes tra-seiros do filtro de gorduras e retire-opara fora.4. Limpar os filtros metálicos.5. Recolocar os filtros lavados.6. Apagar a indicação %. ❑ Premir a tecla %. 3. Pressionar para dentro os encaixes frontais no filtro de gorduras e retirar ofiltro para fora. Filtros e manutenção

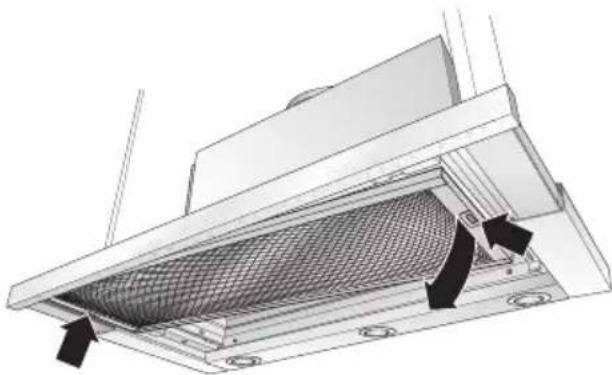

Filtro de gordura: Para retenção das partículas de gorduraexistentes nos vapores da cozinha sãoutilizados filtros metálicos.A malha do filtro é de metal não inflamável.Atenção:Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e afunção do aparelho pode ser prejudicada.Importante: ❑ A limpeza atempada do filtro evita o perigo de incêndio que se pode verificarcom a concentração de calor proveniente de fritos ou assados. ❑ Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo emintervalos de tempo regulares (1 mês).Indicação de saturação: % No caso de saturação dos filtros de gordura, a lâmpada sinalizadora pisca.O mais tardar nessa altura limpar os filtrosde gordura. ❑ Em funcionamento normal, (diariamente1 ou até 2 horas), os filtros metálicostêm que ser limpos 1x por mês.Limpeza dos filtros metálicos:❑ A limpeza destes filtros pode ser feita namáquina de lavar loiça. Com este processo pode verificar-se uma ligeiraalteração na cor dos filtros.Importante:Os filtros de metal muito saturados nãodevem ser lavados conjuntamente coma outra loiça.❑ Se a limpeza for feita manualmente,colocar primeiro os filtros numa soluçãode água quente com detergente..Passado algum tempo, escovar os filtroscom uma escova própria e, depois,enxugá-los e secá-los bem. A armação de suporte para o filtro de gorduras tem que ser limpa manualmente. 8485

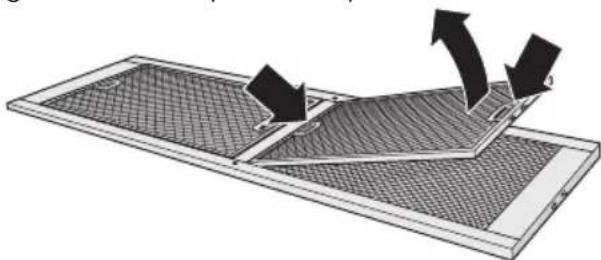

3. Encaixar as patilhas em ambos os lados.
4. Montar os filtros de gordura
(Ver Desmontagem e montagem dos
filtros metálicos de gordura).
Atenção: As lâmpadas de halogéneo têm
que estar desligadas e frias.

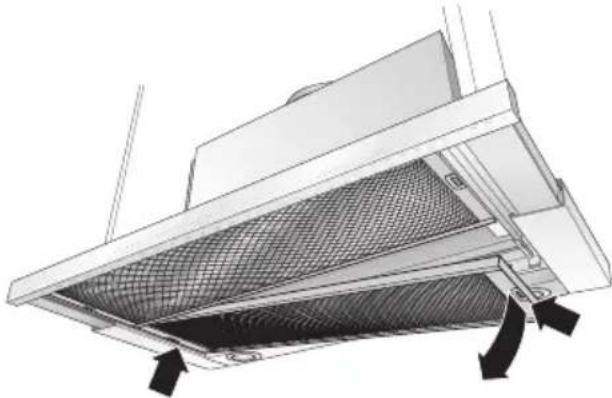

1. Desmontar o filtro de gordura.

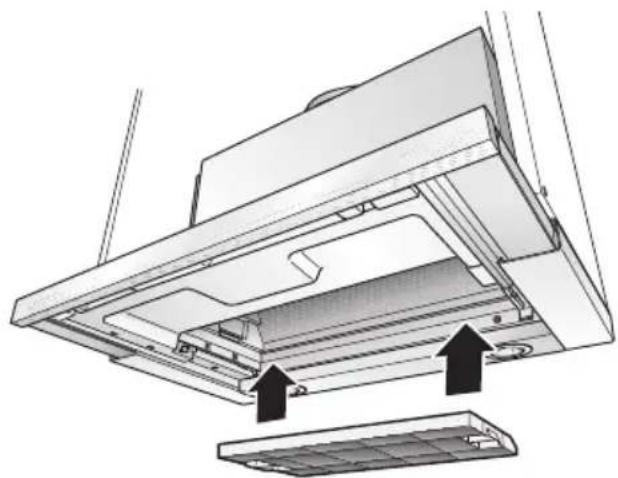

2. Pressionar as patilhas em ambos os
lados e retirar o filtro de carvão activo

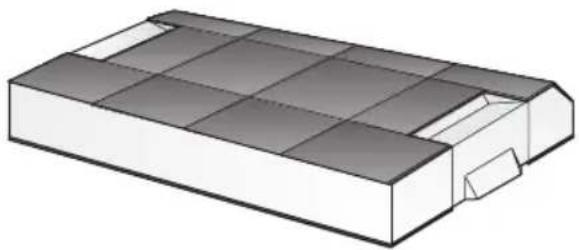

3. Substituíção do filtro de carvão
❑ O filtro de carvão activo pode ser
adquirido nos Serviços Técnicos.
(Ver acessórios especiais).
❑ Utilizar apenas filtros originais.
Só assim é garantido um funcio-
namento optimizado do aparelho.
4. Recolocar o filtro de gordura.
Reciclagem do filtro de carvão activo
❑ Os filtros de carvão activo não têm
quaisquer substâncias nocivas. Por isso
eles podem ser reciclados como lixo
Filtros e manutenção
Filtro de carvão activo:
Para reter os cheiros no funcionamento
com circulação de ar.
Em caso de saturação do filtro com
resíduos gordurosos, aumentam as
possibilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.
Através da substituição atempada do filtro
de carvão activo, é evitado o perigo de
incêndio provocado pela concentração de
calor na confecção de fritos ou de assados.
Atenção: As lâmpadas de halogéneo têm
que estar desligadas e frias.
1. Desmontar os filtros de gordura
(Ver Desmontagem e montagem dos
filtros metálicos de gordura).
2. Aplicar o filtro de carvão activo.86
Limpeza e manutenção
Desligar o exaustor da corrente,
desligando a ficha da tomada, o fusível
❑ Quando limpar os filtros de gordura,
deverá também limpar as zonas
acessíveis do aparelho, onde existirem
depósitos de gordura. Evita-se assim, o
perigo de incêndios e o mau funcio-
namento do aparelho.
❑ Para limpar o exaustor, utilizar uma
solução de água quente e detergente ou
um detergente suave para janelas.
❑ Não raspar sujidades secas acumuladas,
devendo, sim, amolecê-las com um
❑ Não utilizar produtos ácidos ou escovas
❑ Nota: Não aplicar álcool sobre as
superfícies sintéticas pois isto pode
Atenção: Arejar suficientemente a
cozinha e não fazer chamas livres.
As teclas de comando devem ser limpas
com uma solução de água com um
detergente suave e um pano macio e
Não aplicar, nas teclas de comando,
produtos para limpeza de inox.
Superfícies de aço inox:
❑ Utilizar um produto para inox suave e
❑ Limpar apenas no sentido do polimento.
As superfícies de inox não devem ser
limpas com produtos abrasivos ou com
teor de soda, ácidos ou cloretos.
Superfícies de alumínio e material
❑ Utilizar um pano macio, que não largue
fios, próprio para janelas ou um pano
❑ Não utilizar panos secos.
❑ Utilizar um produto suave para limpar
❑ Não utilizar produtos de limpeza
agressivos, que contenham ácido ou
❑ Não utilizar produtos abrasivos.
4. Voltar a encaixar o aro da lâmpada.
5. Restabeleça a alimentação de corrente
ao exaustor, voltando a ligar a ficha à
tomada ou os fusíveis.
Nota: Se a iluminação não funcionar,
deverá verificar, se a lâmpada está bem
Substituíção das lâmpadas
1. Cortar a alimentação de corrente ao
exaustor, desligando a ficha da tomada
As lâmpadas de halogéneo ficam muito
quentes, quando em funcionamento.
Mesmo pouco tempo de depois de ligadas,
há perigo de queimaduras.
2. Retirar o aro da lâmpada com a ajuda de
uma chave de parafusos ou similar.
3. Substituir a lâmpada de halogéneo
Atenção; Suporte de encaixe.
Utilizar um pano limpo, para segurar na
Indicações Importantes
Instruções de Montagem:
A montagem do exaustor sobre
placas a gás só é permitida com uma
distância mínima de 650 mm, – ver Fig. 1 –
se não forem ultrapassadas as seguintes
cargas térmicas (Hs):
Placas de Vitrocerâmica
As indicações relativas à carga máxima
nominal não se aplicam a placas
vitrocerâmicas a gás fechadas,
Observar rigorosamente as indicações
❑ Fogões para combustíveis sólidos
Vigoram, igualmente, as cargas
térmicas nominais máximas e a
distância mínima, tal como nos fogões a
A montagem do exaustor só é possível
sobre uma zona de chama alimentada por
combustíveis sólidos, da qual pode resultar
perigo de incêndio (por ex. o saltar de uma
faúlha), se essa zona estiver protegida
com uma cobertura fechada inamovível e
se forem respeitadas as normas
específicas do país. Esta limitação não se
aplica a fogões ou placas a gás.
Quanto menor for a distância entre o
exaustor e a placa de cozinha, maior é a
possibilidade de se formarem bolhas de
água na zona inferior do exaustor,
resultantes da subida do vapor de água.
Aparelhos velhos não são, de forma
Através de reciclagem compatível com o
meio ambiente, é possível recuperar
matérias primas valiosas.
Antes de enviar o aparelho para recicla-
O seu novo aparelho esteve protegido
pela embalagem até chegar a sua casa.
Todos os materiais aplicados na
embalagem são compatíveis com o meio
ambiente e reutilizáveis. Por favor
contribua também para a preservação do
meio ambiente, reciclando a embalagem
Junto do Agente Especializado ou na
Câmara Municipal da sua área de
residência informe-se sobre os processos
de reciclagem disponíveis.
O exaustor pode funcionar com
exaustão ou circulação de ar.
Instalar o exaustor sempre centrado
com a placa de cozinha.
Respeitar a distância mínima entre a
placa eléctrica de cozinha e o canto inferior
do exaustor: 430 mm, Fig. 1.
Instruções adicionais para placas a gás:
Na montagem de aparelhos de
cozinhar a gás (= fogões e placas), têm
que ser respeitadas as respectivas normas
nacionais em vigor (p. ex. na Alemanha:
Regulamentações Técnicas sobre
Instalações de Gás TRGI).
Têm que ser respeitadas as instruções
e as normas de instalação do fabricante.
O exaustor só pode ser instalado junto
de um armário superior ou de uma parede
alta. Distância mínima: 300 mm.88

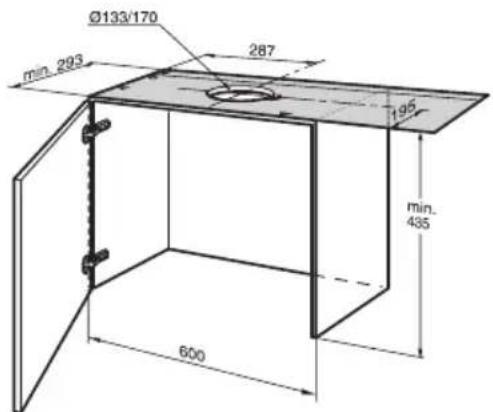

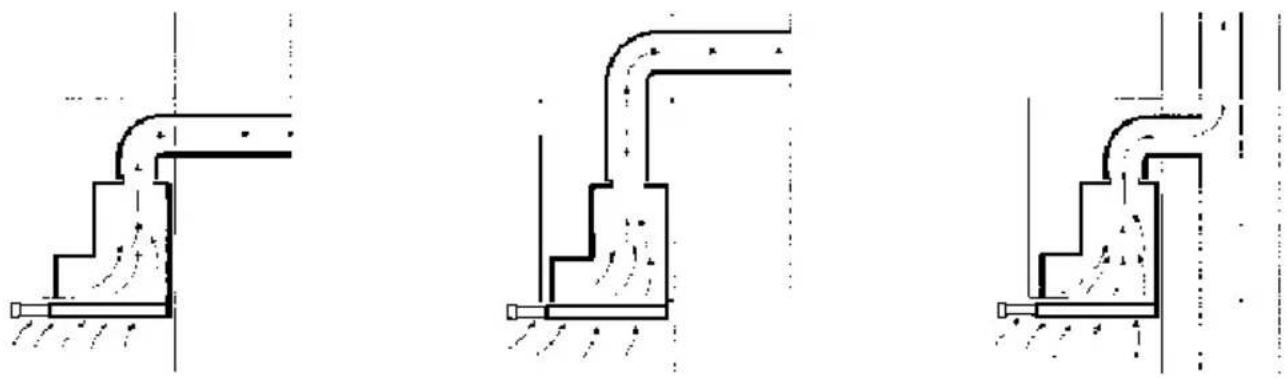

O ar da exaustão é conduzido para cima,
através de um canal, ou directamente para
o exterior através da parede.
D A exaustão do ar não pode ser feita
através de uma chaminé de saída de fumos
ou de gases de combustão, nem através
de um canal que sirva para
ventilação de locais, onde se encontrem
aparelhos de queima.
Na derivação do ar evacuado, têm que
ser respeitadas as prescrições
municipais e as normas legais ( p. ex.
Departamento Regulador da
Para condução do ar de exaustão para
uma chaminé de fumos ou de gases de
combustão, que não esteja em
funcionamento, é necessária uma
autorização das entidades competentes.
D Se o exaustor funcionar com
exaustão, o funcionamento simultâneo
de aparelhos dependentes de uma
chaminé (como por ex. aquecedores a
gás, óleo ou carvão, esquentadores e
acumuladores) tem que ser garantida a
renovação do ar necessário, para a
combustão perfeita dos aparelhos antes
É possível um funcionamento sem
qualquer perigo, se não for ultrapassada a
depressão de 4 Pa (0,04 mbar) no local de
instalação dos aparelhos de queima.
Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.
Se a renovação de ar fresco não for
suficiente, existe o perigo de envenena-
mento, provocado pelo retorno dos
gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.
Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.
No caso de funcionamento de
evacuação de ar deve ser montada uma
válvula de contrapressão, caso ela não
exista já no tubo de evacuação de ar ou na
caixa mural. Se o aparelho não possuir uma
válvula de contrapressão, esta pode ser
adquirida numa casa especializada.
Se o ar da exaustão for conduzido
através da parede exterior, deve ser
utilizada uma caixa mural telescópica.
Funcionamento com exaustão89
Rendimento ideal do exaustor:
Tubo de evacuação de ar curto e liso.
Tubo com o menor número possível de
Tubo com o maior diâmetro possível (de
preferência ø 150 mm) e curvaturas
A utilização de tubos de aspiração
longos e rugosos no seu interior,
muitas curvas, ou diâmetros
reduzidos, provoca uma alteração
nas condições optimizadas de
ventilação e, simultaneamente, um
aumento do nível de ruídos.
Tubo de evacuação curto:
diâmetro interno mín. 120 mm,
Tubo de evacuação comprido:
diâmetro interno mín. 150 mm.
Os canais planos devem apresentar
uma secção interior equivalente à dos
Eles não devem ter nenhum desvio
tubo: aplicar uma tira vedante.
No caso de funcionamento de
evacuação de ar assegurar o
ingresso de ar fresco suficiente.

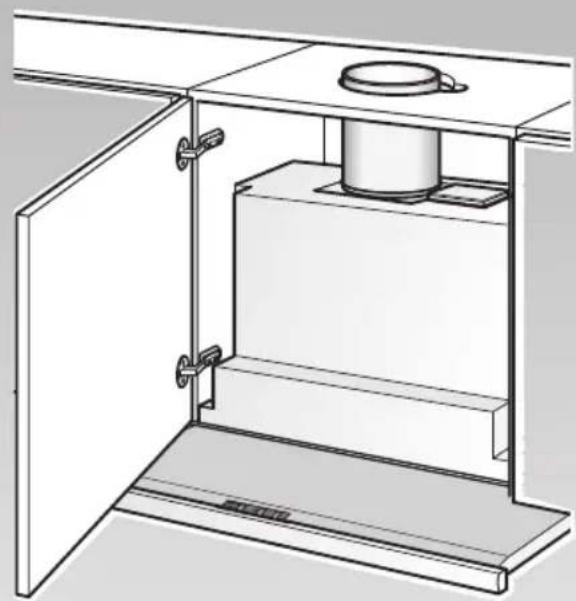

Evacuação de ar directamente para
Apenas é possível dentro do armário de
parede, se ele for alto e consoante o
tamanho do tubo de evacuação de ar.
Para esse efeito, fazer uma abertura na
parede traseira do armário de parede,
com um entalhe para o cabo de ligação
Função de circulação de ar
❑ Com filtro de carvão activo, se não
existirem condições para funcionamento
Evacuação de ar para cima:
O jogo completo de
correspondente pode ser
destas Instruções de
1. Para esse efeito, fazer uma abertura na
parte de cima do armário de parede,
com um entalhe para o cabo de ligação
O I é fornecido juntamente –.
2. Recortar o fundo do armário – caso pos-
sua – a toda a largura e numa
profundidade mín. de 270 mm.
Para um armário com 900 mm de
largura, é necessário um jogo de
Ligação do tubo de evacuação de ar
Fixar o tubo de evacuação de ar
directamente na tubuladura de
Ligação do tubo de exaustão com
Fixar a redução anexa na saída de ar do
Os furos na saída do ar têm que ser
Fixar o tubo de exaustão na redução.90

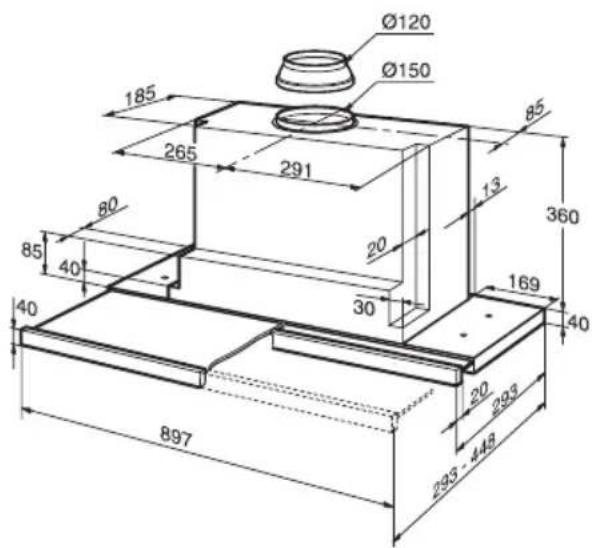

Preparar armário de parede
Este exaustor foi previsto para a
montagem num armário de parede com as
seguintes dimensões:
Profundidade: 293 a 350 mm
Altura: mín. 435 mm.
No caso de armários com uma profundi-
dade superior a 293 mm, o exaustor pode
ser deslocado para trás para possibilitar,
por exemplo, colocar uma prateleira para
especiarias à frente do exaustor.
Para isso, aplicar o molde
conformidade mais atrás.
Garantir a estabilidade do armário
durante e após a montagem.
O exaustor não pode ser instalado no
final da linha da cozinha.
Para preparação, alinhar exactamente
os armários e, se necessário, alinhar à face
os armários laterais pela parte de baixo.

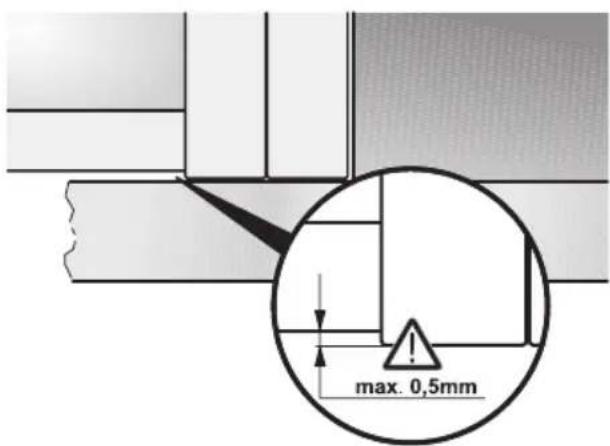

A saliência das paredes laterais para a
base do armário contíguo não pode ser
1. Marcar dois pontos de fixação - à direita
e à esquerda - em cada uma das partes
interiores do armário e fazer os
respectivos furos com um buril.
l 2 mm – máx. 10 mm de profundidade.
Para marcar os pontos de fixação, uti-
lizar o molde fornecido juntamente
2. Aparafusar ambas as placas de fixação.
3. Pendurar o armário com a porta e
Respeitar a distância mínima entre
os discos de cozinhar e o exaustor!
3. Apontar à mão os parafusos de ajuste,
até que o exaustor encoste na base do
7. Passar o cabo de alimentação para
8. Efectuar a ligação do tubo no armário
– Em caso de necessidade, fixar a
mangueira de ar no tecto do armário –.
9. Voltar a montar o filtro de gordura
(Ver as Instruções de Serviço).

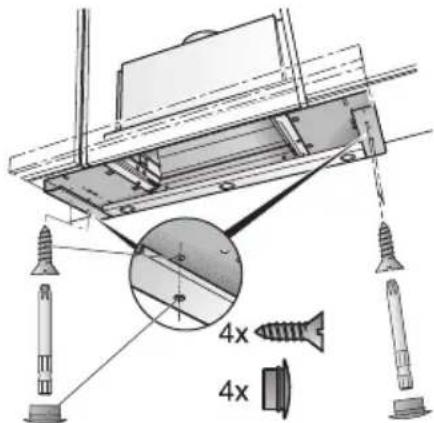

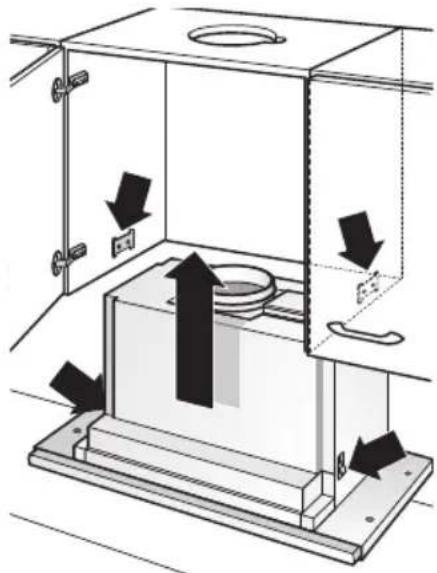

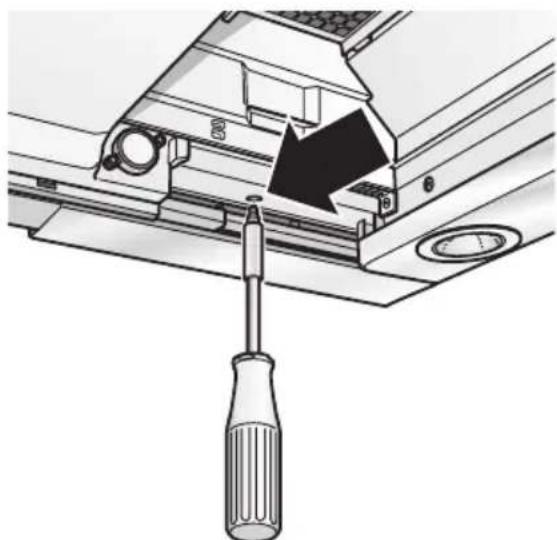

Montar no armário de parede
Alinhar o exaustor no armário.
Apertar, com cuidado, os parafusos de
Controlar o alinhamento das portas do
armário e, caso necessário, ajustá-las de
1. Retirar o filtro de gorduras
(ver as Instruções de Serviço).
2. Levantar o exaustor por baixo para
dentro do armário até ambas as
linguetas de fixação terem encaixado.
4. Fixar o exaustor com dois parafusos
suplementares à esquerda e a direita,
nas paredes laterais dos armários
Para isso, picar os pontos de fixação
5. Fechar os furos à esquerda e à direita
6. Caso seja necessário, reduzir a
cobertura da parede para a medida
necessária (p. ex. serrar).
Fazer a montagem prévia da cobertura
da parede com os grampos anexos.
Fixar a cobertura da parede no armário
Montar no armário de parede
Nota: A caixa do exaustor pode ficar
escondida no interior do armário de parede
(p. ex., por meio de placas de aglomerado).
Tomar atenção ao seguinte:
O fundo falso não deve ficar apoiado na
Não fixar as coberturas à caixa.
Tem que ser previsto o acesso por parte
do serviço de assistência técnica.

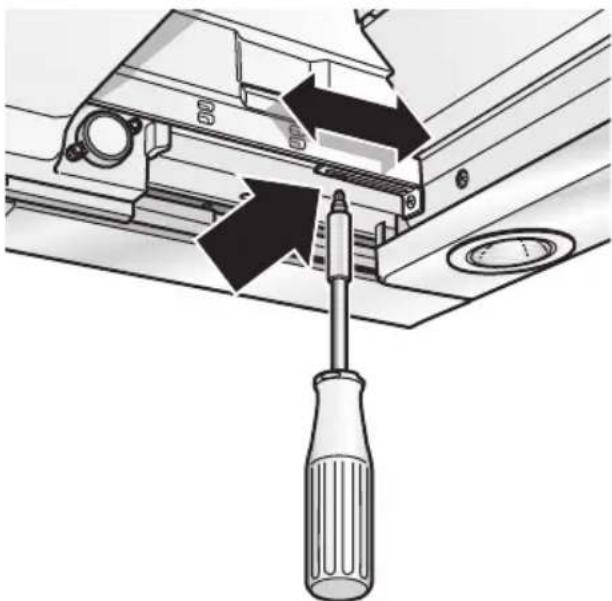

Se quiser montar o exaustor deslocado
para trás no armário, os encostos para
a gaveta extensível do filtro podem ser
deslocados para a frente.
Para esse efeito, desapertar os
parafusos, deslocar os encostos e voltar
a apertar os parafusos.
2. Alinhar o puxador e fixá-lo no aparelho.
Saída de ar Circulação de ar
Reservamo-nos o direito a alterações de construção no
âmbito do desenvolvimento técnico.

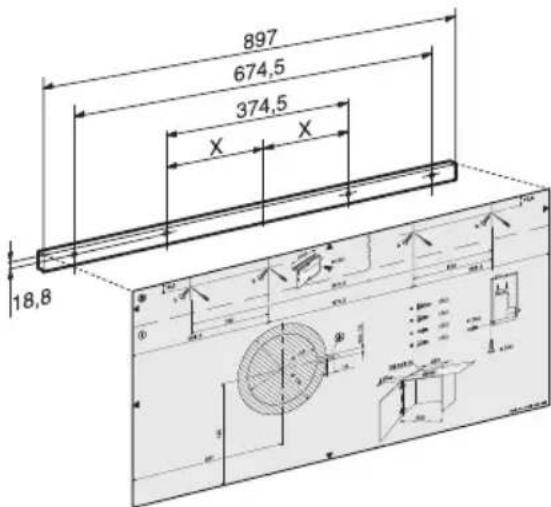

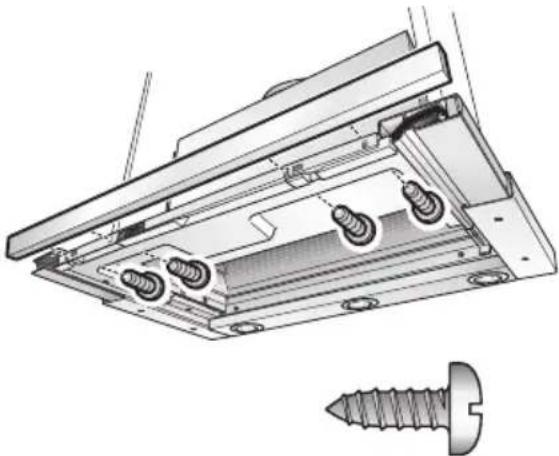

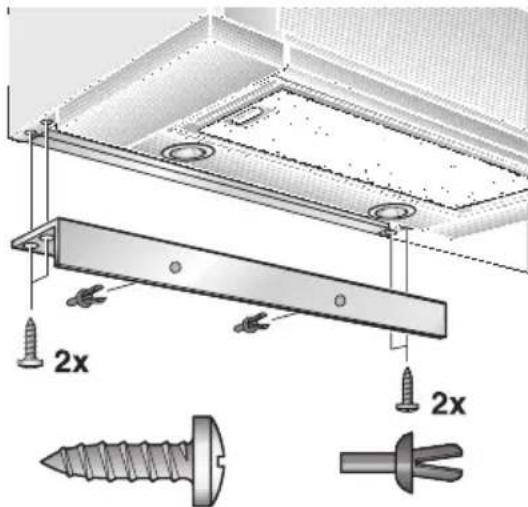

Montagem do puxador:
Na gaveta extensível do filtro tem que
ser montado um puxador.
O puxador pode ser uma régua de madeira
que combine com o móvel de cozinha ou
pode ser adquirido como acessório extra
(Ver os acessórios especiais na última
O III dfornecido juntamente,
marcar três pontos de fixação na régua
de madeira e fazer os respectivos furos
l 2 mm – máx. 10 mm de profundidade.93

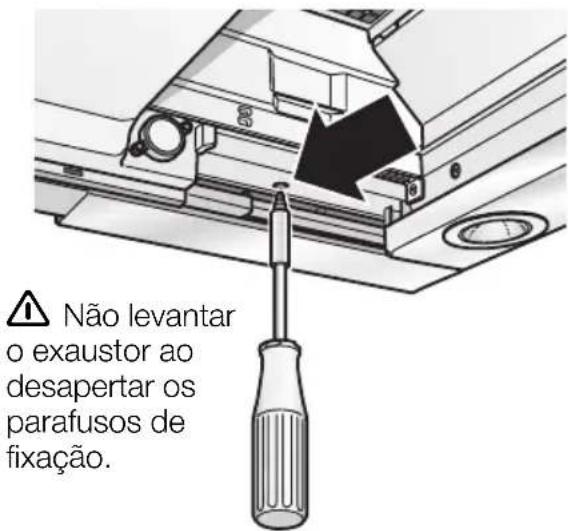

Desmontar do armário de parede
1. Cortar a ligação eléctrica.
2. Desligar os tubos.
3. Desmontar os filtros.
4. Soltar os parafusos de fixação à
esquerda e à direita, até o exaustor não
5. Levantar brevemente o exaustor até as
linguetas de fixação desencaixarem e
deixar o aparelho descair.
Os parafusos de fixação podem ter
ficado salientes. Ao levantar o exaustor,
não empurrar o filtro extensível para
dentro com violência .
6. Preparar para nova montagem:
Aparafusar os parafusos de fixação à
esquerda e à direita até as linguetas se
afastarem lateralmente.
O exaustor só deve ser ligado a uma
tomada com contacto de protecção,
instalada segundo as normas de segurança.
Esta tomada deve ser instalada num ponto
acessível, próximo do exaustor.
A tomada com contacto de protecção
deve ser ligada através de um circuito de
Especificações eléctricas:
Estas encontram-se na chapa de
características, situada no interior do
exaustor - depois de retirar as armações do
Ao efectuar reparações desligar sempre
o aparelho da corrente eléctrica.
Comprimento do fio eléctrico: 1,30 m.
No caso de ser necessária uma ligação
O exaustor só deve ser ligado por um
electricista competente e registado pela
empresa abastecedora de energia eléctrica.
Por parte do instalador tem que ser previsto
um dispositivo separador. Como dispositivo
separador consideram-se interruptores com
uma abertura de contacto superior a 3 mm e
desconexão em todos os pólos. Aqui se
incluem disjuntores e contactores.
Este exaustor corresponde às normas da
Comunidade Europeia relativas a

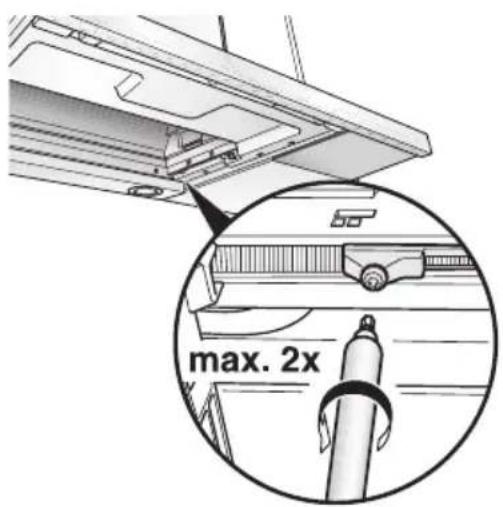

Reajuste do interruptor de curso:
1. Verificar, se o exaustor desliga quando o
filtro extensível é recolhido.
2. Se o exaustor não desligar, o interruptor
de curso tem que ser reajustado.
3. Desapertar lentamente os parafusos –
