MANUALE UTENTE LC756BB30 SIEMENS

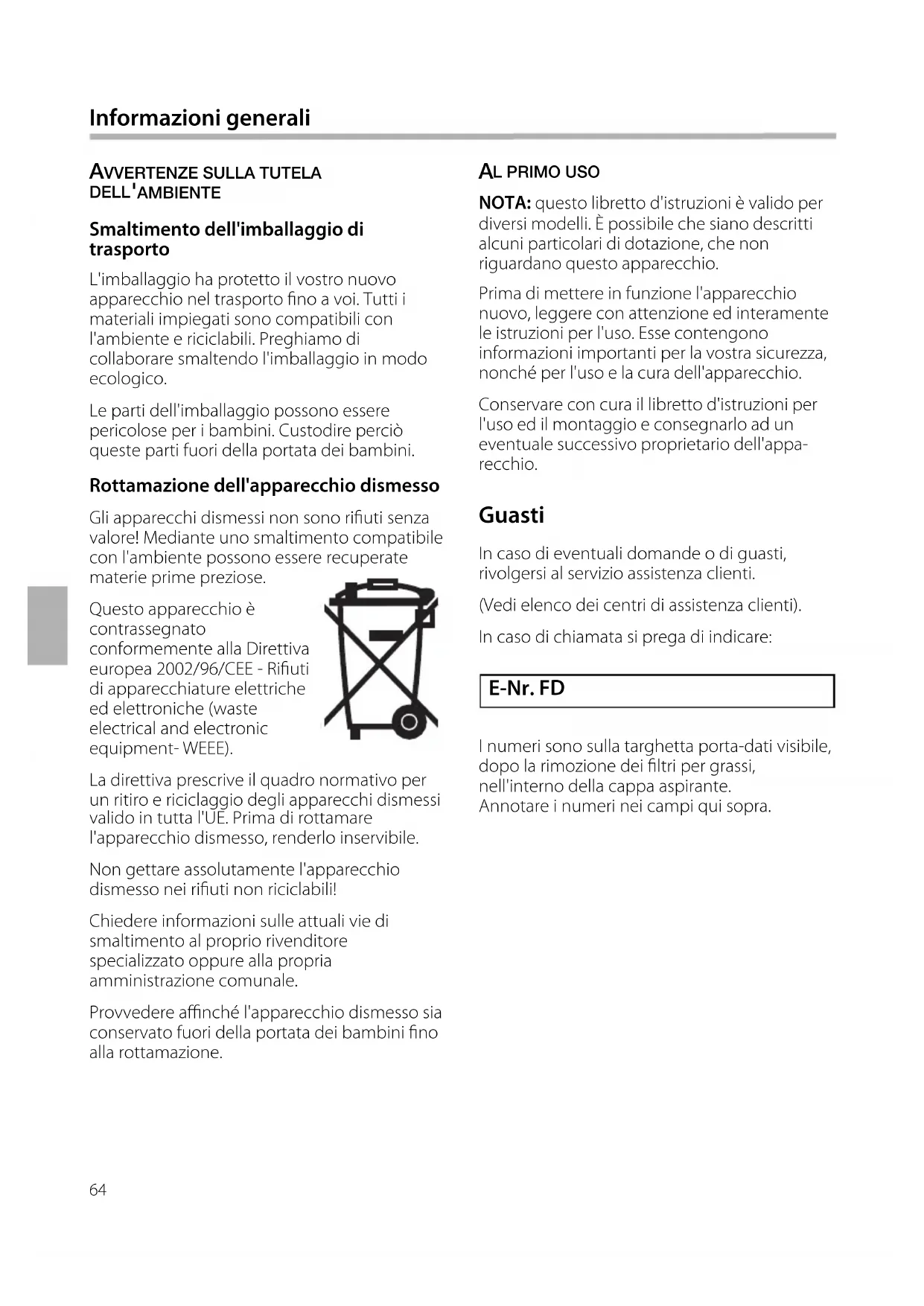

Informazioni generali 64

Avvertenze sulla tutela dell’ambiente 64

Avvertenze di sicurezza 65

Sicurezza tecnica 65

Avvertenze speciali per fornelli a gas 66

Montaggio appropriato 67

Modi di funzionamento 68

Funzionamento ad espulsione d'aria 68

Funzionamento a ricircolo d'aria 68

Smontaggio e montaggio dei ltri per grassi 71

Smontaggio e montaggio dei ltri per grassi 71

Montaggio e smontaggio dei ltri a carbone attivo 71

Sostituzione delle lampade 72

Istruzioni per il montaggio 73

Collegamento dei tubi 73

Allacciamento elettrico 74

Preparazione del montaggio 75

Montaggio dei rivestimenti del camino 7764

E-Nr. FD A L PRIMO USO NOTA: questo libretto d'istruzioni è valido per

diversi modelli. È possibile che siano descritti

alcuni particolari di dotazione, che non

riguardano questo apparecchio.

Prima di mettere in funzione l'apparecchio

nuovo, leggere con attenzione ed interamente

le istruzioni per l'uso. Esse contengono

informazioni importanti per la vostra sicurezza,

nonché per l'uso e la cura dell'apparecchio.

Conservare con cura il libretto d'istruzioni per

l'uso ed il montaggio e consegnarlo ad un

eventuale successivo proprietario dell'appa-

AVVERTENZE SULLA TUTELA DELL

'AMBIENTE Smaltimento dell'imballaggio di

L'imballaggio ha protetto il vostro nuovo

apparecchio nel trasporto no a voi. Tutti i

materiali impiegati sono compatibili con

l'ambiente e riciclabili. Preghiamo di

collaborare smaltendo l'imballaggio in modo

Le parti dell'imballaggio possono essere

pericolose per i bambini. Custodire perciò

queste parti fuori della portata dei bambini.

Rottamazione dell'apparecchio dismesso

Gli apparecchi dismessi non sono riuti senza

valore! Mediante uno smaltimento compatibile

con l'ambiente possono essere recuperate

materie prime preziose.

Questo apparecchio è

conformemente alla Direttiva

europea 2002/96/CEE - Riuti

di apparecchiature elettriche

electrical and electronic

La direttiva prescrive il quadro normativo per

un ritiro e riciclaggio degli apparecchi dismessi

valido in tutta l'UE. Prima di rottamare

l'apparecchio dismesso, renderlo inservibile.

Non gettare assolutamente l'apparecchio

dismesso nei riuti non riciclabili!

Chiedere informazioni sulle attuali vie di

smaltimento al proprio rivenditore

specializzato oppure alla propria

amministrazione comunale.

Provvedere anché l'apparecchio dismesso sia

conservato fuori della portata dei bambini no

In caso di eventuali domande o di guasti,

rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza clienti).

In caso di chiamata si prega di indicare:

I numeri sono sulla targhetta porta-dati visibile,

dopo la rimozione dei ltri per grassi,

nell'interno della cappa aspirante.

Annotare i numeri nei campi qui sopra.

Informazioni generali65

Questa cappa aspirante è conforme alle

prescritte norme di sicurezza. Un uso

incompetente può causare danni a persone o

 Impiegare la cappa aspirante esclusivamente

per l'uso domestico. Il costruttore non risponde

dei danni causati da impiego improprio o da

 Il costruttore non può essere chiamato a

rispondere di danni , che siano da attribuire

all'inosservanza delle avvertenze di sicurezza.

 PERICOLO DI LESIONI!

Vietare ai bambini di giocare con la cappa

aspirante. L'uso dell'apparecchio è sempre

vietato ad adulti e bambini nei casi seguenti,

– se impediti sicamente o mentalmente,

– oppure se non sono in possesso di

conoscenze ed esperienza per usare

l'apparecchio correttamente ed in sicurezza.

 La cappa aspirante ha lasciato la fabbrica in

perfetto stato. Controllare tuttavia l'apparecchio

prima del montaggio alla ricerca di eventuali

danni visibili. Se è danneggiato, è vietato

metterlo in funzione!

 Se il cavo di collegamento della cappa

aspirante è danneggiato, per evitare pericoli,

deve essere sostituito dal costruttore, dal suo

servizio assistenza clienti o da una persona in

possesso di simile qualicazione.

Il montaggio (incluso l'allacciamento

elettrico), la manutenzione o riparazione della

cappa aspirante devono essere eseguiti solo da

un tecnico specializzato. In ogni caso deve

essere possibile togliere tensione alla cappa

aspirante estraendo la spina di alimentazione

oppure disinserendo il dispositivo di sicurezza!

 Avvertenze di sicurezza

Il montaggio, la manutenzione o

riparazione incompetenti possono causare

considerevoli pericoli per l'utente, dei quali il

costruttore non risponde.

 Le modiche apportate alla struttura

elettrica o meccanica sono pericolose e perciò

Esse possono provocare anche il

malfunzionamento della cappa aspirante.

Impiego contemporaneo della cappa

aspirante e di un focolare dipendente

 Focolari dipendenti dall'aria interna sono ad

es. apparecchi di riscaldamento funzionanti a

gas, petrolio, legna o carbone, scaldacqua

istantanei, scaldabagni, piani di cottura oppure

forni, che per la combustione utilizzano l'aria

dell'ambiente d'installazione della cappa

aspirante, ed i cui gas di scarico vengono

scaricati all'esterno attraverso un camino.

 PERICOLO D'INTOSSICAZIONE In caso di impiego contemporaneo della

cappa aspirante e di un focolare dipendente

dall'aria interna sussiste pericolo

d'intossicazione a causa di gas di combustione

di riusso, aspirati dalla cappa.66

 Un uso privo di pericolo è possibile se la

depressione nell'ambiente d'installazione del

focolare non supera 4 Pa (0,04 mbar).

Questo si può ottenere se l'aria necessaria per la

combustione può auire attraverso aperture

non chiudibili, ad es in porte, nestre, in

collegamento con una cassetta murale di

alimentazione/scarico dell'aria oppure mediante

altre soluzioni tecniche.

 È quindi necessario garantire sempre una

suciente alimentazione dell'aria.

 Una cassetta murale di alimentazione/scarico

dell'aria da sola non garantisce il rispetto del

NOTA: nella valutazione si deve sempre

considerare l'insieme della ventilazione totale

dell'abitazione. Per la valutazione consultare la

competente autorità.

 Se la cappa aspirante viene impiegata

esclusivamente in funzionamento a ricircolo

d'aria, l'uso è possibile senza limitazione.

Avvertenze speciali per fornelli a gas

In caso di montaggio sopra fornelli a gas,

osservare le pertinenti disposizioni di legge

nazionali (ad es. in Germania: Regole Tecniche

per Impianti a Gas TRGI).

 Osservare le norme ed istruzioni di

montaggio rispettivamente valide del

costruttore dell'apparecchio a gas.

 Tenere presente che la cappa aspirante può

essere montata con solo un lato a contatto

diretto con un mobile alto o una parete.

Altrimenti sussiste il pericolo di accumulo di

calore. La distanza dal muro o dal mobile alto

deve essere almeno 50 mm.

 PERICOLO DI USTIONI Non accendere contemporaneamente più di 2

fornelli a gas per un periodo superiore a 15

minuti al massimo carico termico. A causa

dell'eetto del calore, vi è pericolo di

scottature in caso di contatto con le superci

 Tenere presente che un bruciatore grande

con più di 5 kW (Wok) di potenza corrisponde

alla potenza di due bruciatori a gas.

 La cappa aspirante può essere danneggiata

dal forte eetto di calore.

 Non usare mai un fornello a gas senza

stoviglie sovrapposte. Regolare la amma in

modo che non sporga oltre il fondo delle

 Avvertenze di sicurezza67

Alla prima messa in funzione pulire con

cura la cappa aspirante.

 Prima di ogni pulizia e manutenzione

togliere tensione alla cappa aspirante

estraendo la spina di alimentazione oppure

disinserendo il dispositivo di sicurezza.

 Le lampade (specialmente lampade

alogene) si surriscaldano durante il

funzionamento. Un pericolo di ustioni sussiste

anche qualche tempo dopo averle spente!

 Prima di ogni sostituzione di lampade,

togliere tensione alla cappa aspirante e lasciare

rareddare le lampade!

 Usare la cappa aspirante solo con le

 Accendere sempre la cappa aspirante

quando si usa un fornello. Se la cappa

aspirante non viene accesa può formarsi acqua

di condensazione. Questa può causare danni di

corrosione all'apparecchio.

 PERICOLO D'INCENDIO Non ammeggiare alimenti sotto la cappa

aspirante né lavorare a amma scoperta. La

cappa aspirante accesa attira la amma nel ltro.

I depositi di grasso nel ltro possono causare un

Sorvegliare le pentole, i tegami e gli

apparecchi per frittura quando si preparano

alimenti con olio e grassi, ad es. patatine fritte.

L'olio o i grassi surriscaldati possono facilmente

 Un pericolo d'incendio si previene pulendo

regolarmente i ltri per grassi e sostituendo

tempestivamente il ltro a carbone attivo.

 Non usare mai la cappa aspirante senza ltri

Montaggio appropriato

Osservare le istruzioni del costruttore

dell'apparecchio di cottura, con riferimento alla

possibilità di usare una cappa aspirante

 Se il costruttore dell'apparecchio di cottura

non prescrive distanze di sicurezza maggiori,

vale una distanza minima:

– fra i fornelli elettrici ed il bordo inferiore

della cappa aspirante di

– fra i fornelli a gas (bordo superiore del la

griglia d'appoggio pentola ) ed il bordo

inferiore della cappa aspirante di

 Se si usano fornelli diversi, vale la maggiore

delle distanze indicate.

 La larghezza della cappa aspirante deve

corrispondere alla larghezza del piano di

Sopra un focolare per combustibili solidi,

dal quale può derivare un pericolo d'incendio

(ad es. scintille volanti), il montaggio della

cappa aspirante è consentito solo se il focolare

è dotato di una copertura chiusa non

amovibile e vengono rispettate le norme

nazionali speciche. Questa limitazione non è

valida per le cucine a gas ed i piani di cottura a

 Per evitare danni al piano di cottura,

coprirlo durante il montaggio della cappa

 Avvertenze di sicurezza68

Modi di funzionamento

Dimensioni dell'apparecchio ad

Dimensioni dell'apparecchio a ricircolo

 La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a

Funzionamento ad espulsione d'aria

L'aria aspirata viene depurata dai ltri per grassi

e scaricata all'aperto tramite un sistema di tubi.

Funzionamento a ricircolo d'aria

L'aria aspirata viene depurata dai ltri per grassi

e da un ltro a carbone attivo ed immessa

nuovamente nella cucina.

Per ssare gli odori nel funzionamento a

ricircolo d'aria deve essere montato un ltro a

carbone attivo (vedi "Smontaggio e montaggio

dei ltri per grassi").

Il set di montaggio completo ed i ltri di

ricambio sono disponibili nel commercio

specializzato, presso il servizio assistenza clienti

eppure nell'Online-Shop. Il numero di

accessorio è indicato alla ne di questo libretto

NOTA: è consigliabile accendere il ventilatore all'inizio della cottura e spegnerlo solo alcuniminuti dopo la ne della cottura. I vapori dicottura vengono così eliminati nel modo piùecace. Acendere il ventilatore e regolare i gradi

di potenza  Premere il pulsante 1. Per maggiori quantitàdi vapori di cottura inserire il grado 2 o 3. Spegnere il ventilatore

 Premere il pulsante 0.

Illuminazione  L'illuminazione può essere accesa o spentaindipendentemente dal ventilatore. Per apparecchi con grado intensivo Con il grado intensivo P si raggiunge lamassima potenza. Può essere impiegata incaso di temporaneo forte sviluppo di vaporeed odori.

 La descrizione dell'uso è valida per moltimodelli dell'apparecchio. È possibile che sianodescritti alcuni particolari di dotazione, chenon riguardano questo apparecchio.

Idonei prodotti per la pulizia e la cura

dell'apparecchio possono essere acquistati

tramite la linea verde oppure l'Online-Shop

Superci dell'apparecchio

NOTA: osservare le norme di garanzia

nell'accluso opuscolo del servizio assistenza.  Le superci dell'apparecchio e gli elementi di comando sono sensibili ai gra. Osservare

perciò le seguenti istruzioni per la pulizia:

– Evitare la pulizia della cappa aspirante con

panni asciutti, spugne dure che lasciano

gra, prodotti abrasivi e con pulitori

contenenti sabbia, soda, acidi, cloruro o altri

– Pulire le superci dell'apparecchio e gli

elementi di comando solo con un panno

morbido, umido, detergente liquido per

stoviglie o con un pulitore delicato per vetri.

– Non asportare graando lo sporco essiccato,

ma ammorbidirlo con un panno umido.

– Pulire con precauzione la zona degli

elementi di comando, per evitare la

penetrazione di umidità nei circuiti

NOTA: Pulire le superci in acciaio inox solo

nel senso di lucidatura!

Non usare pulitori per acciaio per i pulsanti di

Filtri per grassi metallici

I ltri per grassi metallici trattengono i grassi

dei vapori di cucina.  I ltri piani sono costituiti da metallo incombustibile.

 PERICOLO D'INCENDIO A causa della progressiva saturazione dei ltri

con residui grassi, aumenta la loro

inammabilità. Inoltre può essere pregiudicato

il buon funzionamento della cappa aspirante.  Mediante una tempestiva pulizia dei ltri per grassi metallici si previene il pericolo

d'incendio.  Al lavaggio dei ltri per grassi rimuovere anche con un panno umido i depositi di grassi

dalle parti accessibili della carcassa.

Lavaggio dei ltri per grassi metallici ...  Con un funzionamento normale (da 1 a 2 ore al giorno), i ltri per grassi metallici devono

essere lavati 1 volta al mese.

... in lavastoviglie  I ltri per grassi metallici possono essere lavati in lavastoviglie. Con questo lavaggio

possono vericarsi leggere alterazioni di colore,

che tuttavia non hanno alcuna inuenza

sull'ecienza dei ltri per grassi.  I ltri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati

tra altre stoviglie.

NOTA: non lavare con altre stoviglie i ltri per

grassi metallici molto saturi di grassi.

Per un lavaggio manuale ammorbidire i ltri

per grassi in una soluzione di acqua e detersivo

ben calda, spazzolarli, sciacquarli bene e

lasciarli sgocciolare.

Non usare detergenti corrosivi, contenenti

acidi o soluzioni alcaline.

In caso di sporco particolarmente resistente,

consigliamo la pulizia con uno speciale spray

solvente per grassi. Questo può essere ordinato

tramite l'Online-Shop.71

Smontaggio e montaggio dei filtri per grassi

 I ltri a carbone attivo ssano gli odori nel

funzionamento a ricircolo d'aria.

Montaggio e smontaggio dei ltri a

1. Smontare i ltri per grassi (vedi

"Smontaggio e montaggio dei ltri per

2. Inserire il ltro a carbone attivo.

3. Innestare la linguetta.

4. Inserire di nuovo i ltri per grassi (vedi

"Smontaggio e montaggio dei ltri per

Sostituzione del ltro a carbone attivo

 Nell'uso normale (da 1 a 2 ore al giorno), i

ltri a carbone attivo devono essere sostituiti

circa 2 volte all'anno.

 Acquistare il ltro a carbone attivo nel

commercio specializzato, presso il servizio

assistenza clienti o tramite l'Online-Shop (vedi

"Accessori speciali"). Usare solo ltri originali.

 I ltri a carbone attivo non contengono

sostanze nocive. Essi possono essere smaltiti

con i riuti domestici.

Prima di smontare e montare i ltri per

grassi osservare assolutamente le istruzioni ed

avvertenze nel capitolo "Avvertenze di

Smontaggio e montaggio dei ltri per

1. Aprire il fermo ed abbassare i ltri per grassi.

Ciò facendo, con la mano libera sostenere

sotto i ltri per grassi.

(in apparecchi con aspirazione marginale)

2. Pulire i ltri per grassi.

3. Inserire di nuovo i ltri per grassi puliti.72

Sostituzione delle lampade

Sostituzione delle lampade ad

1. Staccare leggermente il coperchio della

2. Spingere il soperchio della lampada verso il

centro dell'apparecchio.

3. Sostituire la lampada difettosa con una

nuova dello stesso tipo e di uguale

wattaggio (vedi targhetta porta-dati).

4. Inserire di nuovo il coperchio della lampada.

5. Ripristinare l'alimentazione elettrica inserendo

la spina di alimentazione oppure il dispositivo

NOTA: se l'illuminazione non funziona,

controllare se le lampade sono inserite

Le lampadine difettose devono essere

sostituite immediatamente, per evitare il

sovraccarico sulle altre lampade.

 Prima di sostituire le lampade osservare

assolutamente le istruzioni ed avvertenze nel

capitolo "Avvertenze di sicurezza"!

 La descrizione della sostituzione lampade è

valida per molti modelli dell'apparecchio.

NOTA: osservare le norme di garanzia

nell'accluso opuscolo del servizio assistenza.

Sostituzione delle lampade alogene

Le lampade alogene si surriscaldano durante il

funzionamento. Un pericolo di ustioni sussiste

anche qualche tempo dopo averle spente!

 Prima della sostituzione, le lampade

alogene devono essersi completamente

1. Rimuovere con precauzione, con un

attrezzo idoneo, l'anello della lampada.

2. Sostituire la lampada difettosa con una

nuova dello stesso tipo e di uguale

wattaggio (vedi targhetta porta-dati).

NOTA: non toccare con le dita il vetro le

lampade alogene durante l'inserimento.

Inserire perciò la lampada aerrandola con un

3. Inserire di nuovo il coperchio della lampada.

4. Ripristinare l'alimentazione elettrica

inserendo la spina di alimentazione oppure

il dispositivo di sicurezza.

 Prima del montaggio, osservare

assolutamente le istruzioni ed avvertenze nel

capitolo "Avvertenze di sicurezza"!

Funzionamento ad espulsione d'aria

 L'aria di espulsione viene inviata verso l'alto

all'esterno attraverso un pozzo di ventilazione,

oppure direttamente all'aperto attraverso un

NOTA: l'aria espulsa non deve essere immessa

né in un camino per fumi o gas di scarico

funzionante, né in un pozzo destinato allo

scarico d'aria di locali d'installazione di focolari.

 Se l'aria di scarico deve essere immessa in

un camino per fumi o gas di scarico non attivo,

è necessario chiedere l'autorizzazione della

competente autorità di sorveglianza.

 Nell'espulsione di aria di scarico, osservare

le norme uciali e di legge (ad es. regolamenti

edilizi territoriali).

 Se l'aria di scarico viene espulsa attraverso il

muro esterno, utilizzare una cassetta murale

La cappa aspirante raggiunge la sua

ecienza ottimale mediante:

– un tubo di scarico breve, rettilineo e

– un diametro del tubo possibilmente

 Se non fosse possibile evitare curve,

utilizzare curve con raggio possibilmente

NOTA: l'impiego di tubi di scarico aria lunghi,

ruvidi, di molte curve o diametri di tubo

inferiori a 150 mm, comporta una riduzione

della potenza ottimale e un aumento del

Per installare il tubo di scarico aria utilizzare

solo tubi rigidi o essibili in materiale

 Il costruttore delle cappe aspiranti declina

ogni responsabilità per reclami attribuibili a

progettazione ed esecuzione della tubazione

Collegamento dei tubi

Il diametro dei tubi di scarico non dovrebbe

essere inferiore a 150 mm.

Consigliamo un diametro interno di 150 mm,

e comunque almeno di 120 mm.

 I canali piatti devono avere una sezione

trasversale interna equivalente ai tubi tondi.

Essi non devono presentare deviazioni ad

 In caso di diversi diametri del tubo:

utilizzare nastri di tenuta.

Collegamento del tubo dell'aria di scarico

Ø 150 mm (grandezza consigliata)

 Fissare il tubo dell'aria di

scarico direttamente sul

raccordo dell'aria ed

ermetizzarlo adeguatamente.

Se si utilizza un tubo di

alluminio, distendere prima la

Collegamento del tubo dell'aria di scarico

 Fissare il riduttore

direttamente sul raccordo

 Fissare il tubo di scarico

 Ermetizzare adeguata-

mente i due punti di

Istruzioni per il montaggio74

In caso di necessità del collegamento

Sul lato impianto deve essere previsto un

dispositivo di separazione. Come dispositivo di

separazione sono validi interruttori con

un'apertura fra i contatti superiore a 3 mm e

disinserzione su tutti i poli. Fanno parte di

questi gli interruttori automatici, i fusibili ed i

I dati di allacciamento necessari sono riportati

sulla targhetta porta-dati visibile, dopo la

rimozione del ltro per grassi, nell'interno della

Lunghezza del cavo di allacciamento: ca.

Questa cappa aspirante è conforme alle norme

di soppressione radiodisturbi CE.

ALLACCIAMENTO ELETTRICO

Prima dell'allacciamento elettrico, osservare

assolutamente le istruzioni ed avvertenze nel

capitolo "Avvertenze di sicurezza"!  La cappa aspirante deve essere allacciata solo da un elettricista qualicato, che conosca

le norme della competente azienda di fornitura

dell'energia elettrica.

 PERICOLO DI LESIONI Se il cavo di collegamento della cappa

aspirante è danneggiato, per evitare pericoli,

deve essere sostituito dal costruttore, dal suo

servizio assistenza clienti o da una persona in

possesso di simile qualicazione.  Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma.  Installare la presa con contatto di terra possibilmente dietro il rivestimento del

– La presa con contatto di terra deve essere

collegata tramite un proprio circuito.

– Se la presa con contatto di terra dopo il

montaggio della cappa aspirante non fosse

più accessibile, deve essere disponibile un

dispositivo di separazione come

nell'allacciamento sso.

Istruzioni per il montaggio75

La cappa aspirante è prevista per il

Nell'installazione prestare anche attenzione

ad eventuali accessori speciali da montare.  Attenzione alla distanza minima fra piano di cottura e cappa aspirante (vedi "Avvertenze

di sicurezza")!  Attenzione a non danneggiare le delicate superci!

Preparazione del muro

 PERICOLO DI LESIONI,

PERICOLO DI DANNI MATERIALI Prima di trapanare fori, controllare se nel luogo

di montaggio previsto passano sotto traccia

condutture elettriche o di altri impianti.

Il muro deve essere piano e verticale.  Le viti ed i tasselli in dotazione sono idonei per muri massicci. Per altre strutture murarie

(ad es. cartongesso, calcestruzzo poroso,

mattoni di calcestruzzo poroso ) usare mezzi

di fissaggio adeguati.

Prestare attenzione alla sufficiente portata del

muro.  Prestare attenzione che la profondità dei fori corrisponda alla lunghezza delle viti.  Provvedere alla solida tenuta dei tasselli. Peso max. in kg: 40

Con riserva di modiche costruttive nel

quadro dell'evoluzione tecnica.

Preparazione del montaggio

1. Tracciare sul muro una linea mediata dal

sotto al bordo inferiore della cappa

2. Con l'aiuto dell'acclusa dima, tracciare le

posizioni per le viti e, per un aggancio più

facile, il contorno della zona di

sospensione. Il bordo inferiore della dima

corrisponde al bordo inferiore della cappa

3. Trapanare 2 fori per la sospensione della

cappa aspirante e 2 fori per la squadra di

arresto del rivestimento del camino, tutti

con ø 8 mm, ed inserire i tasselli a paro con il

4. Avvitare la squadra di arresto per il

rivestimento del camino.

5. Avvitare le sospensioni per la cappa

aspirante: a mano max. 3 Nm.

Attenzione alla corretta posizione delle

rondelle e delle sospensioni!!

Sospensione e livellamento 1. Staccare il lm protettivo della cappaaspirante prima dietro e, dopo il montaggio,completamente.2. Appendere la cappa aspirante in modo che dietro s'innesti saldamente nelle sospensioni. Ⓐ. 3. Portare la cappa aspirante in posizioneorizzontale ruotando le sospensioni.Se necessario la cappa aspirante può esserespostata verso destra o sinistra Ⓑ.

Viti di sicurezza e cappucci di sicurezza 1. Tracciare i fori per le viti di sicurezza.Rimuovere la cappa aspirante, trapanare ifori per le viti di sicurezza ed inserire i tassellia paro con il muro.2. Appendere la cappa aspirante ed avvitaresaldamente le viti di sicurezza.3. Applicare sulle sospensioni i cappucci disicurezza con la freccia rivolta in alto,spingendoli nché non si sente lo scatto diarresto Ⓒ.

 PERICOLO DI FERITE Controllare assolutamente che tutte le viti disicurezza ed i cappucci di sicurezza sianomontati saldamente.4. Collegare i tubi (vedi "Collegamento deitubi").5. Eseguire l'allacciamento elettrico (vedi"Allacciamento elettrico"). Smontaggio dei cappucci di sicurezza  Per lo smontaggio rimuovere i cappucci disicurezza delle sospensioni con un attrezzoidoneo, ad es. con un cacciavite a lama piatta.

4. Mettere i rivestimenti del camino sulla

cappa aspirante, spingere in alto il

rivestimento interno ed agganciarlo a

sinistra e a destra alla squadra di arresto.

5. Avvitare il rivestimento del camino interno

con 2 viti lateralmente alla squadra

Montaggio dei rivestimenti del camino

 PERICOLO DI LESIONI Il lato interno dei rivestimenti del camino

possono presentare spigoli vivi. Per il

montaggio consigliamo di indossare guanti

1. Separare i rivestimenti del camino. A tal ne

staccare il nastro adesivo.

2. Staccare il lm protettivo sui due

rivestimenti del camino.

3. Inserire un rivestimenti del camino nell'altro.

NOTA: nell'inserimento evitare gra, ad esempio

mettendo la dima di montaggio come protezione

sul bordo del rivestimento esterno.

 Attenzione alla posizione delle fessure nel

rivestimento del camino!

– Funzionamento ad espulsione d'aria:

fessura del rivestimento interno del camino

– Funzionamento a ricircolo d'aria: fessura

del rivestimento interno del camino in alto.
