MANUALE UTENTE LC964WA10 SIEMENS

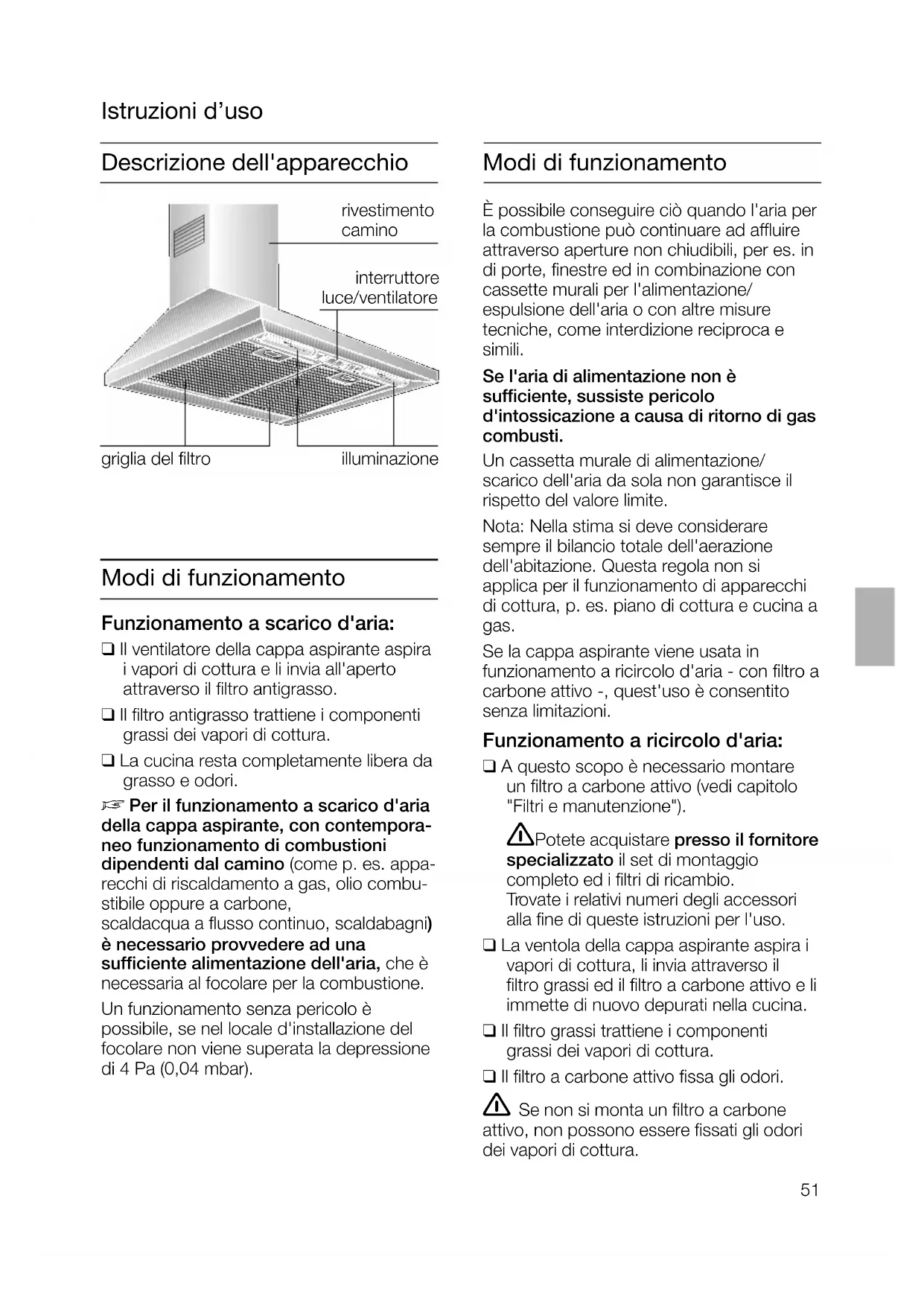

Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento a scarico d'aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.
❑ Il filtro antigrasso trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
D Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora-
neo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combu-
stibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
Modi di funzionamento
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed i filtri di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ La ventola della cappa aspirante aspira i
vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
E-Nr. FD Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
Il produttore delle cappe aspiranti
non concede garanzia per reclami che
sono da attribuire alla progettazione ed
all’esecuzione del percorso dei tubi.
Precede la prima utilizzazione
❑ Questo libretto di istruzioni per l'uso
èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazio-
ne, che non riguardano il Vostro appa-
❑ Questa cappa aspirante è conforme alle
pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite
solo da personale specializzato.
Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
❑ Prima di usare il nuovo apparecchio, leg-
gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.
❑ Conservate bene il libretto delle istruzioni
per l'uso e il montaggio, per un eventuale
successivo proprietario.
❑ Questo apparecchio dis-
pone di contrassegno
ai sensi della direttiva
europea 2002/96/CE in
materia di apparecchi
elettrici ed elettronici
(waste electrical and
electronic equipment –
Questa direttiva definisce le norme per la
raccolta e il riciclaggio degli apparecchi
dismessi valide su tutto il territorio
dell’Unione Europea.53
Istruzioni di sicurezza
Non far giocare i bambini con l’appa-
Adulti e bambini non devono mai usare
l’apparecchio senza sorveglianza nel caso
– non se siano in grado di vista fisico, sen-
– oppure se gli mancano le conoscenze e
l’esperienza per usare l’apparecchio in
modo coretto e sicuro.
Non fiammeggiare pietanze sotto la
Pericolo d'incendio del filtro grassi
! se raggiunto delle fiamme.
I fornelli devono essere sempre coperti
É consentito solo limitatamente (vedi
capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli
contemporaneamente al massimo carico
termico per un periodo prolungato
(max. 15 minuti), altrimenti sussiste il
pericolo di scottature, se si tocca la
superficie dell’involucro o pericolo di danni
alla cappa aspirante. Nell’uso della cappa
aspirante sopra un piano di cottura a gas, in
caso d’utilizzazione contemporanea di tre o
più fornelli a gas, la cappa aspirante deve
funzionare alla massima potenza
Se l'apparecchio è danneggiato, non
dovete metterlo in funzione.
L'allacciamento e la messa in funzione
devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
Smaltire il materiale d'imballaggio
secondo le norme (vedi capitolo "Istruzioni
Questa cappa aspirante è destinata
solo all’uso domestico.
Usare la cappa aspirante solo con le
Le lampadine fulminate dovrebbero
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono
infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
Filtri e manutenzione
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Pulizia dei filtri metallici per grassi:
❑ Con un uso normale (1 – 2 ore al giorno)
il filtro metallico per i grassi deve essere
lavati 1 volta al mese.
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
Uso della cappa aspirante
Per eliminare nel modo più efficace i
❑ Accendere la cappa aspirante
all'inizio della cottura.
❑ Spegnere la cappa aspirante
solo alcuni minuti dopo la fine della
❑ L'illuminazione può essere usata
sempre, anche quando il ventilatore è
Gradi di aspirazione
Gradi di aspirazione55
Filtri e manutenzione
3. Montare i filtri per grassi (vedi
smontaggio e montaggio dei filtri
metallici per grassi).
Lo smontaggio avviene nella successione
Cambio del filtro a carbone attivo:
❑ Nel caso di servizio normale (da 1 a 2
ore al giorno), i filtri a carbone attivo
devono essere sostituiti circa 1 volta
❑ I filtri a carbone attivo sono in vendita nel
commercio specializzato (vedi capitolo
"Accessori speciali").
❑ Usare solo filtri originali.
Così si assicura il funzionamento
Smaltimento dei filtri a carbone attivo
❑ I filtri a carbone attivo non contengono
sostanze nocive. Essi possono essere
smaltiti per es. come rifiuti comuni.
1. Smontare i filtri per grassi (vedi "
Smontaggio e montaggio dei filtri
metallici per grassi").
2. Inserire a sinistra ed a destra del motore
del ventilatore un filtro a carbone attivo, e
ruotarlo fino all'arresto.
2. Pulire i filtri per grassi.
3. Inserire di nuovo i filtri per grassi.
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Smontaggio e montaggio dei filtri
metallici per grassi:
1. Premere il dispositivo di arresto dei filtri
per grassi nel senso della freccia, ruotare
in basso e togliere i filtri.
Ciò facendo afferrare con l'altra mano da
sotto i filtri per grassi.56
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
Non pulire la cappa aspirante con
spugne dure e prodotti per pulizia
contenenti sabbia, soda, acido o cloro!
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
Pulire l'interruttore a cursore solo con
un panno morbido, umido (soluzione di
acqua e detersivo delicato).
Per pulire l'interruttore a cursore non usare
detergenti per acciaio inox.
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
❑ Consigliamo il nostro pulitore per acciaio
Indirizzo di ordinazione, vedi accluso
opuscolo di service.
Superfici di alluminio, vernice e plastica:
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
Osservare le norme di garanzia
nell’accluso libretto di manutenzione.
Cambio delle lampade
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimenta-
zione, oppure togliendo il fusibile.
2. Smontare i filtri per grassi (vedi filtri e
3. Estrarre dall'alto il coperchio della
ampada dal portalampada longitudinale.
4. Cambiare la lampadina (lampadina ad
incandescenza commerciale comune
con max. 40 Watt, attacco E 14).
5. Rimontare il coperchio della lampada.
6. Rimontare i filtri per grassi.
7. Ripristinare l'alimentazione elettrica
inserendo di nuovo la spina di
alimentazione o il fusibile.57
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 50 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
Funzionamento a scarico d'aria
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D Per il funzionamento a scarico d'aria
della cappa aspirante, con contempora-
neo funzionamento di combustioni
dipendenti dal camino (come p. es.
apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.59
❑ I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
Rendimento ottimale della cappa
❑ Tubo di scarico corto, liscio.
❑ Il minor numero possibile di gomiti di
❑ Diametri di tubo possibilmente grandi e
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
Il produttore delle cappe aspiranti
non concede garanzia per reclami che
sono da attribuire alla progettazione ed
all’esecuzione del percorso dei tubi.
❑ Nel caso di diametri di tubo diversi:
applicare il nastro di tenuta.
❑ Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
scarico direttamente
Fissare la riduzione
cio specializzato) al
manicotto dell'aria e
scarico direttamente
Fissare la riduzione
cio specializzato) al
manicotto dell'aria e
devono poter ruotare
Nel funzionamento a scarico d’aria, nella
cappa aspirante dovrebbe essere montata
una valvola antiriflusso, se non già
disponibile nel tubo di scarico dell’aria,
oppure nella cassetta murale.
Se all’apparecchio non è acclusa una
valvola antiriflusso, questa può essere
acquistata nel commercio specializzato.
Montaggio della valvola antiriflusso:60
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
Potete acquistare presso il fornitore
specializzato il set di montaggio
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
Preparazione del muro
❑ Il muro deve essere piano e verticale.
❑ Attenzione alla sufficiente portata del
❑ Gli acclusi tasselli e viti sono idonei per
muratura massiccia. Per altri tipi di
(p. es. cartongesso, calcestruzzo poro-
so, mattoni di calcestruzzo poroso) utili-
zzare adeguati mezzi di fissaggio.
❑ Provvedere ad un robusto fissaggio dei
Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.
Allacciamento elettrico
La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
La presa con contatto di terra deve
essere collegata tramite un proprio
Se la presa con contatto di terra dopo il
montaggio della cappa aspirante non
fosse più accessibile, deve essere
disponibile un dispositivo di separazione
come nell'allacciamento fisso.
In caso di necessità di allacciamento
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
da vedere sulla targhetta del modello
dopo lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
La cappa aspirante è prevista per il
montaggio sul muro della cucina.
(vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea
mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
3. Utilizzando la sagoma, tracciare sul
muro le posizioni per le viti.
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm per
i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
4. Trapanare 5 fori per la cappa aspirante e
4 fori, l 8 mm, per le squadre di
arresto per i rivestimenti del camino, e
introdurre i tasselli a raso con il muro.
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
5. Avvitare sopra e sotto le 2 squadre di
arresto per i rivestimenti del camino.
6. Avvitare fino a ca. 5 mm la vite
intermedia (senza rondella), come
mezzo ausiliario di montaggio per il
fissaggio della cappa aspirante.
7. Agganciare la cappa aspirante alle viti.
08. Avvitare le altre 4 viti con rondelle.
Prima di stringere le 4 viti, la cappa
aspirante deve essere allineata.
09. Collegare il tubo.
10. Collegare l'alimentazione elettrica.
11. Versione in acciaio inox:
❑ Staccare il foglio protettivo dai due
rivestimenti del camino.
Attenzione a non danneggiare la
sensibile superficie.
Attenzione: i lati interni del rivestimento del
camino possono presentare spigoli vivi.
Nel montaggio consigliamo di indossare
13. Appoggiare il rivestimento inferiore del
camino sulla cappa aspirante e fissarlo
da sotto con 2 viti lunghe alla cappa
Nell'inserimento evitate i graffi
mettendo per es. la sagoma di
montaggio come protezione sullo
spigolo del rivestimento inferiore del
Infine fissare lateralmente con 2 viti
corte il rivestimento del camino alla
Prima di stringere le 2 viti,
allineare il rivestimento del camino.
14. Rimontare i filtri (vedi istruzioni per
12. Avvitare lateralmente con 2 viti corte il
rivestimento superiore del camino alla
squadra di arresto.Descripción del aparato
limpiacristales suave.
