GEBRUIKSAANWIJZING LC964WA10 SIEMENS
Gebruiksaanwijzing en
cornière de retenue.39

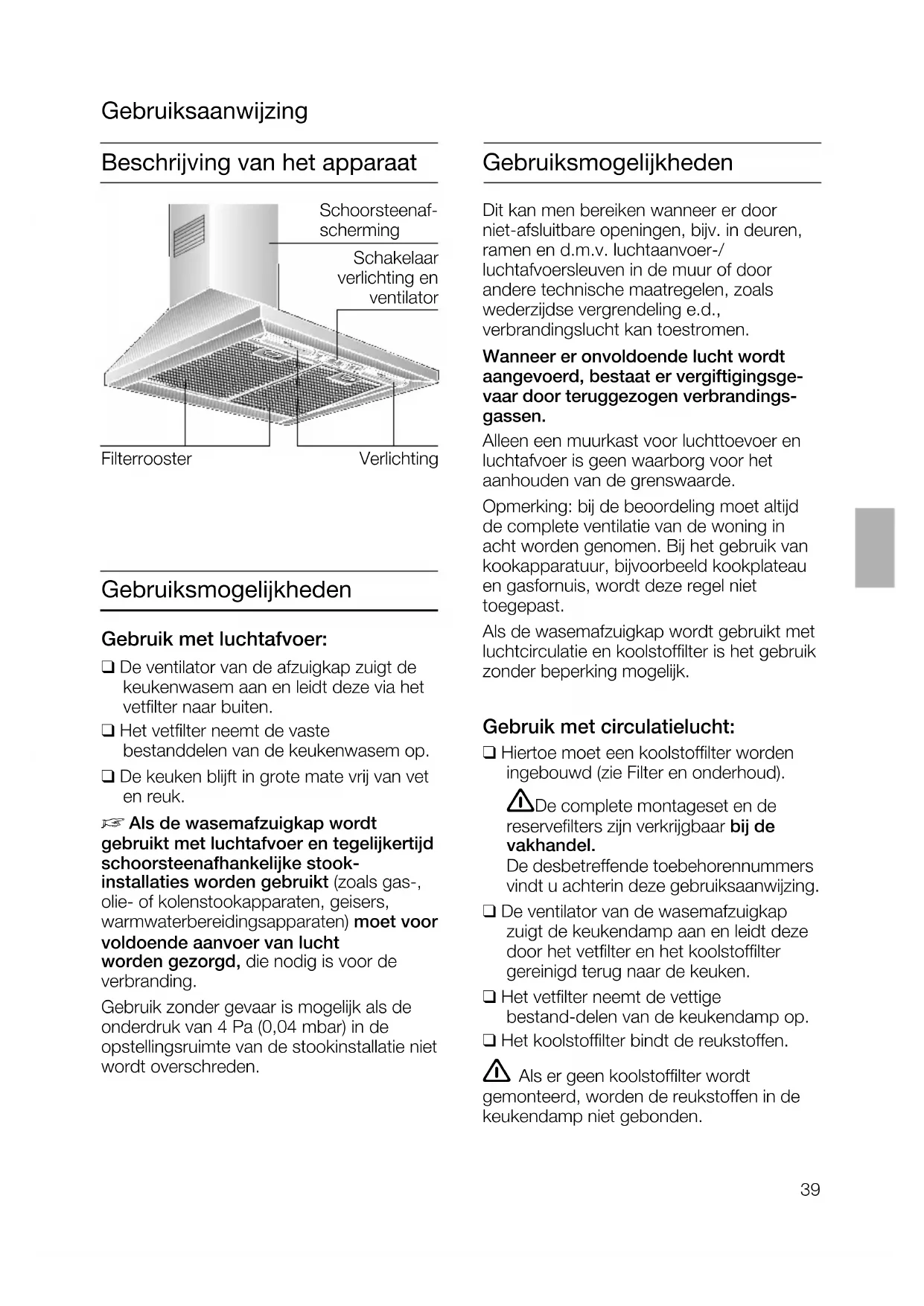

Beschrijving van het apparaat
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
D Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook-
installaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
Gebruiksmogelijkheden
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge-
vaar door teruggezogen verbrandings-
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en koolstoffilter is het gebruik
zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige
bestand-delen van de keukendamp op.
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr. FD Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug
te leiden zijn op de planning en
uitvoering van de buisleiding.
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
❑ Dit apparaat is gekenmerkt
in overeenstemmig met
de Europese richtlijn
2002/96/EG betreffende
De richtlijn geeft het kader aan voor de in
de EU geldige terugneming en
verwerking van oude apparaten.41
Veiligsheidsvoorschriften
Laat kinderen niet met het apparaat
Volwassenen en kinderen mogen het appa-
raat nooit zonder toezicht in gebruik
– wanneer zij lichamelijk, zintuiglijk of men-
taal niet in staat zijn,
– of bij gebrek aan kennisen ervaring om
het apparaat op een juiste en veilige
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
De kookzones moeten altijd zijn bedekt
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montage-
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
Oververhit vet en olie is gemakkelijk
Daarom gerechten met vet of olie, b.v. pata-
tes frites, alleen onder toezicht
Voor de opname van de vettige
bestanddelen van de keukenwasem
worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam-
baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
Reiniging van de metalen vetfilters:
❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)
moet de metalen vetfilter 1 x per maand
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Zeer verzadigde vetfilters niet samen met
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoon-
spoelen en laten afdruipen.
Bedienen van de wasemafzuig
De keukenwasem wordt op de
doeltreffendste manier verwijderd door:
❑ Inschakelen van de afzuigkap
bij het begin van het koken.
❑ Uitschakelen van de afzuigkap
pas enkele minuten na het einde van het
❑ De verlichting kan op elk moment
worden gebruikt, ook als de ventilator is
3. Breng de vetfilters aan (zie Metalen
vetfilters verwijderen en aanbrengen).
Het verwijderen gebeurt in omgekeerde
Vervangen van de filters met actieve
❑ Bij normaal gebruik (dagelijks 1 tot 2 uur)
moeten de filters met actieve kool
ongeveer 1x per jaar worden vervangen.
❑ De filters met actieve kool zijn
verkrijgbaar in de vakhandel
(zie Speciaal toebehoren).
❑ Gebruik uitsluitend originele filters.
Hierdoor bent u verzekerd van een
Afvoer van oude filters met actieve kool:
❑ Filters met actieve kool bevatten geen
schadelijke stoffen. U kunt ze bij het
normale huisvuil doen.
1. Verwijder de vetfilters (zie Metalen
vetfilters verwijderen en aanbrengen).
2. Breng links en rechts van de
ventilatormotor een filter met actieve kool
aan en draai deze goed vast.
Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam-
baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
Metalen vetfilters verwijderen en
1. Druk de blokkering van de vetfilters in de
richting van de pijl in en klap de vetfilters
Houd hierbij uw andere hand onder de
1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filters en
3. Verwijder de lampafscherming van
bovenaf uit de lamphouder.
4. Vervang de lamp (in de vakhandel
verkrijgbare gloeilamp, max. 40 watt,
6. Breng de vetfilters weer aan.
7. Herstel de stroomtoevoer door de
stekker in het stopcontact te steken of
de zekering in te schakelen.
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
De wasemafzuigkap niet reinigen met
schuursponsjes of met zand-, soda-, zuur-
of chloorhoudende schoonmaakmiddelen!
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
De schakelaar alleen met een zachte,
vochtige doek reinigen (mild afwassop).
Geen edelstaalreiniger voor de schakelaar
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
❑ Reinig alleen in de slijprichting.
❑ Wij adviseren onze edelstaalreiniger
Het besteladres vindt u in het
bijgevoegde serviceboekje.
Aluminium, lak of kunststofopper-
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Neem de garantievoorwaarden in het
bijgevoegde serviceboekje in acht.45
Belangrijke voorschriften
Extra voorschriften bij gaskook-
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieu-
vriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met lucht-
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.46
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergas-
schoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook-
installaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet
voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge-
vaar door teruggezogen verbrandings-
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-
kast worden gebruikt.47
❑ Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
Bij gebruik met luchtafvoer moet in de
wasemafzuigkap een terugsklep worden
ingebouwd, als deze niet in de afvoerbuis
of in de muurkast aanwezig is.
Als er geen terugslagklep met het apparaat
wordt meegeleverd, kan deze in de
vakhandel worden verkregen.
Monteren van de terugslagklep:
Optimaal vermogen van de wasem-
❑ Korte, gladde luchtafvoerpijp.
❑ Zo min mogelijk bochten.
❑ Zo groot mogelijke buisdiameter en
Gebruik van lange, ruwe luchtafvoer-
buizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug
te leiden zijn op de planning en
uitvoering van de buisleiding.
❑ Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑ Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Luchtaansluiting l 150 mm
hierop de afvoerbuis
Luchtaansluiting l 120 mm
hierop de afvoerbuis
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
De complete montageset is
verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
Voorbereiden van de muur
❑ De muur moet vlak en loodrecht zijn.
❑ Controleer of de muur voldoende draag-
❑ De bijgevoegde schroeven en pluggen
zijn geschikt voor massieve muren.
Gebruik voor andere muurconstructies
(bijv. gipsplaat, poreus beton, poroton-
stenen) bevestigingsmiddelen die daar-
❑ Pluggen moet stevig kunnen worden
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor-
schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf-
scherming worden aangebracht.
Het geaarde stopcontact moet via een
eigen stroomkring zijn aangesloten.
Indien het geaarde stopcontact na
montage van de afzuigkap niet meer
toegankelijk is, moet een scheidings-
voorziening worden aangebracht, zoals
bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
In de installatie moet een scheidingsvoor-
ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzuigkap voldoet aan de EG-
bepalingen voor radio-ontstoring.49
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vetfilter verwijderen (zie de gebruiks-
2. Van het plafond tot aan de onderkant
van de wasemafzuigkap een middellijn
op de muur aftekenen.
3. Met behulp van het sjabloon de posities
voor de schroeven markeren op de
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
4. 5 gaten voor de wasemafzuigkap en
4 gaten voor de bevestigingshaken van
de schoorsteenafschermstukken boren
(l 8 mm) en de pluggen geheel in de
Opmerking: let op eventueel te monteren
5. 2 bevestigingshaken voor de bovenste
en onderste schoorsteenafscherm-
stukken vastschroeven.
6. Middelste schroef (zonder onderlegring)
als montagehulp voor wasemafzuigkap-
bevestiging tot ca. 5 mm indraaien.
7. Wasemafzuigkap aan de schroef
08. De overige vier schroeven met
onderlegringen indraaien.
Voordat de vier schroeven worden
vastgedraaid, moet de wasemafzuigkap
op de juiste plaats worden gebracht.
09. Buisverbinding tot stand brengen.
10. Elektrische verbinding tot stand
11. Bij uitvoering van edelstaal:
❑ Beschermfolie van beide
schoorsteenafschermstukken
Voorkom beschadiging van de
kwetsbare oppervlakken.
Voorzichtig: De binnenzijden van de scho-
or-steenafschermstukken kunnen scherpe
randen hebben – kans op letsel.
Wij adviseren u bij de montage werkhand-
13. Het onderste schoorsteenafschermstuk
op de wasemafzuigkap plaatsen en
met twee lange schroeven van onderaf
vastschroeven op de wasemafzuigkap.
Bij het aanbrengen van de
afschermstukken kunt u krassen voor-
komen door bijv. het montagesjabloon
ter bescherming over de rand van het
onderste afschermstuk te leggen.
Daarna het schoorsteenafschermstuk
met twee korte schroeven aan de zij-
kant vastschroeven op de bevestigings-
Voordat deze 2 schroeven
worden vastgedraaid, moet de
schoorsteenafscherming worden
14. Vetfilter weer aanbrengen
(zie de gebruiksaanwijzing).
12. Het bovenste schoorsteenafscherm-
stuk met twee korte schroeven aan de
zijkant vastschroeven op de
