GEBRUIKSAANWIJZING LC664WA10 SIEMENS

Gebruiksaanwijzing en montagevoorschrift

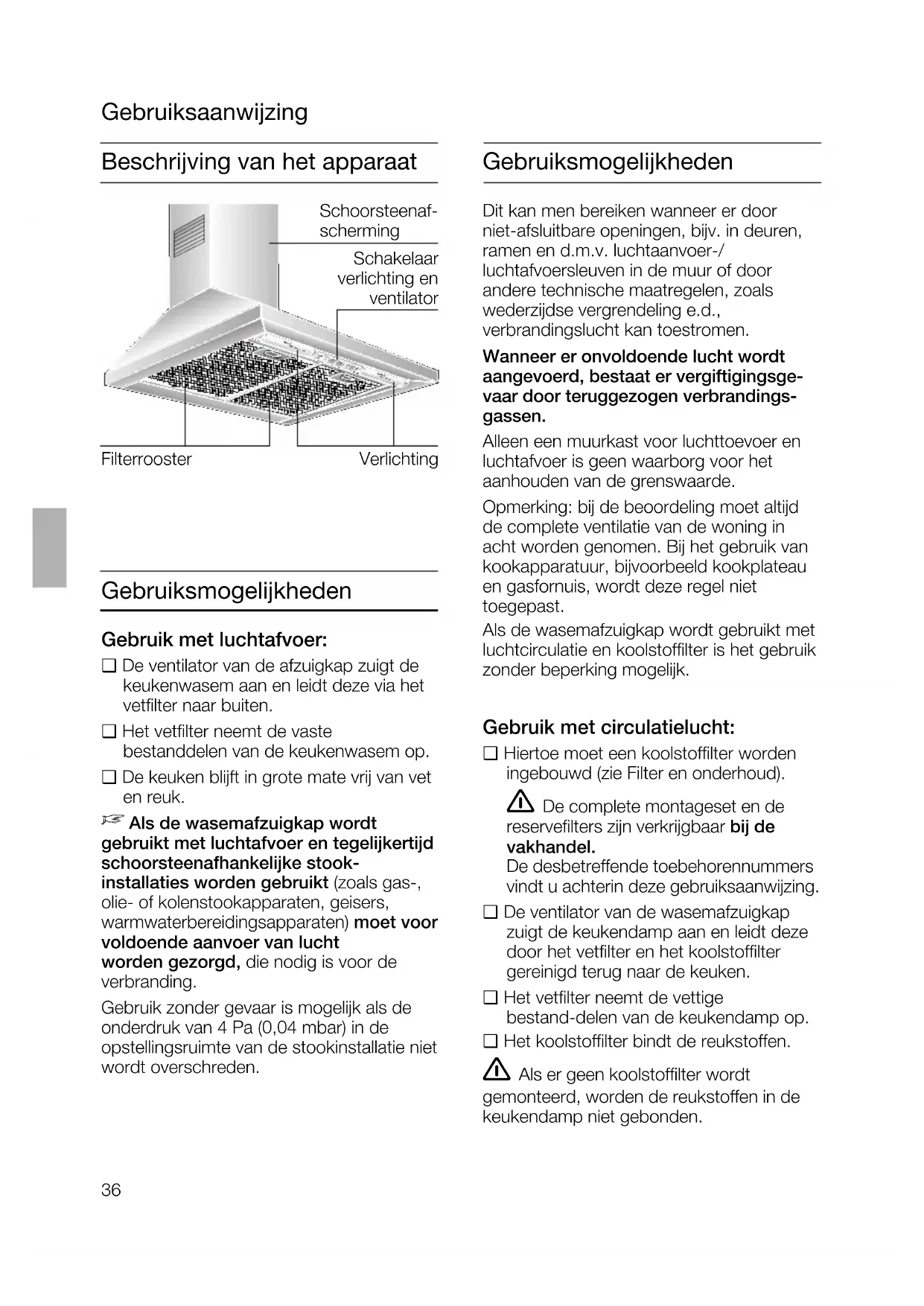

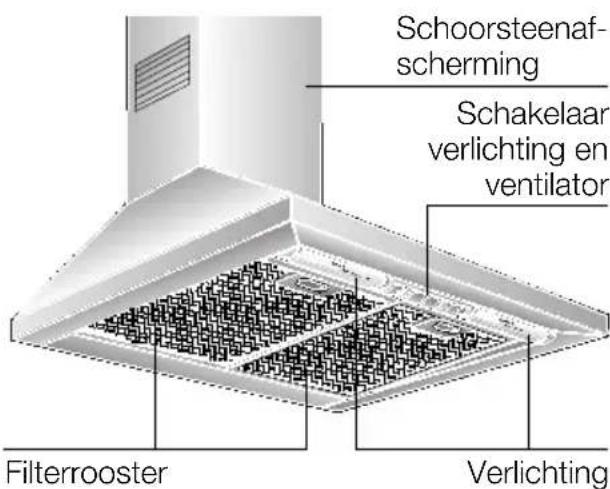

Beschrijving van het apparatus

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuiqkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keulen blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wonneer er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zich verwrijkjabar bij de vakhandel.
De desbetreffende toebehorennummers vindt u anschterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilterbindtdereukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke gezaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificierdevakman,omgevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.

De kookzones要去en algijd zijn bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kurz u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bedieren van de wasemafzuigkap

Dekeukenwasem wordt op dedoeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Verlichting Uit/Aan

Ventilatorstanden

Inschakelen:

Zet de rechter schuifschakelaar op degewenste ventilatorstand.

Uitschakelen:

Zet de rechter schuifschakelaar op 0.

Verlichting:

Deverlichtingkanopelkmoment wordengebruikt,ookals deventilatorisuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkking van de wasemafzuigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoorophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normal bedrijf (dagelijks 1 tot 2aar)要去 de metalen vetfilter na 8 tot 10 weken worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

Metalen vetfilters verwijderen en aanbrengen:

1. Druk de blokkering van de vetfilters in de richting van de pij in en klap de vetfilters maar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzugkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaandoor openhoping van warmte tijdens hetfrituren of braden.

Aanbrengen:

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng links en rechts van de ventilator motor een filter met actieve kool aan en draai deze goed vast.

1. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Verwijderen:

Het verwijderen gebeurt in omgekeerde volgorde.

Vervangen van de filters met actieve kool:

Bij normala gebruik (dagelijks 1 tot 2aar)要去en de filters met actieve kool ongeveer 1x peraar worden verrangen.
De filters met actieve kool zich verzrikrijgbaar in de vakhandel (zie Speciaal toebehoren).
Gebruikuitsluitend originele filters. Hierdoor bent u verzekererd van een optimale werking.

Afvoer van oude filters met actieve kool:

□ Filters met actieve kool bevatten geen schadelijke stoffen. U kurz ze bij het normale huisvuil doein.

Reiniging en onderhoud

Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doek.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren, geen open vuur gebruiken.

De schuifschakelaar alleen met een zachte, vochtige doek reinigen (mild afwassop).

Geen edelstaalreiniger voor de schuifschakelaar gebruiken.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schuren edelstaalreiniger.
Reinig alleen in de slijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddlesen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende zeem of microvezeldoek.
Geendrogedoekengebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lampervangen

1. Schakel de wasemafzuiigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filters en onderhoud).
3. Verwijder de lampafschemming van bovenafuit de lamphouder.

1. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de afscherming van de lamp weer aan.
2. Breng de vetfilters weeer aan.
3. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gelebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gelebruekte materialen zijn milieuvriendelijk en{kunnen opnieuw worden gebruikt.Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stoorkinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzugkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Bij gebruik met luchtafvoer moet in de wasemafzuiigkap een terugsklep worden ingebouwd, als deze Niet in de afvoerbuis of in de muurkast aanwezig is.

Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in devakhandel worden verkreten.

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtansluiting.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muirkast worden gebruikt.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en groste bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

□ Rondebuizen:

wij adviseren

een inwendige diameter van 125 mm,
echter minstens 100 mm.

Platte kanalen要去en een gewiekwaardige inwendige diameter alsronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

100 mm ca. 78 cm
125 mm ca. 113 cm

Bij afwijkende buisdiameters: dichtstrips gebruiken.
Bij gebruik van de wasemafzuigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp 125 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp 100 mm:

• Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtansluiting bevestigen en hierop de afvoerbuis bevestigen.

Voor de montage

Gebruik met circulatielucht

Met een koolstoffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

Voorbereiden van de muur

De muur moet vlak en loodrecht zich.
Pluggen moet stevig hunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de Voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien möglich vlak awhile de schoorsteenaf-scherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzug-kap alsijd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzugkap voldoet aan de EGbepalingen voor radio-ontstoring.

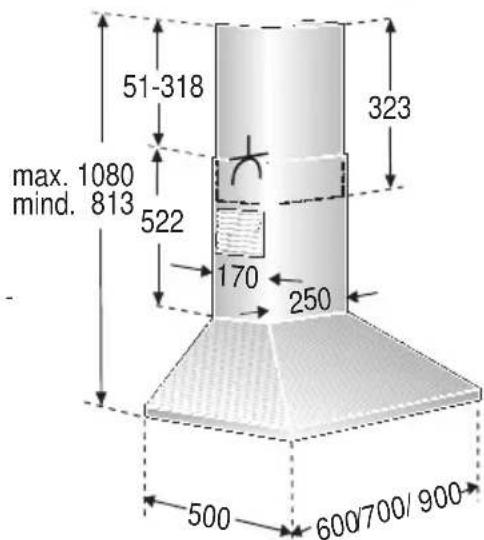

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-aanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middelijn op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.
4. 5 gaten voor de wasemafzuigkap en 4 gaten voor de bevestigingshaken van de schoorsteenafschemstukken boren (Ø 8 mm) en de pluggen geheel in de muur drukken.

Opmerking: let op eventueel te monteren extra toebehoren.

5.2 bevestigingshaken voor de bovenste en onderste schoorsteenafschemstukken vastschroeven.
6. Middelste schroef (zonder onderlegring) als montagehulp voor wasemafzuigkapbevestiging tot ca. 5 mm indraaien.
7. Wasemafzuiigkap aan de schroef ophangen.

Inbouwen

1. De overige vier schroeven met onderlegringen indraaien.

Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuiigkap op de juiste plaats worden gebracht.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Bij uitvoering van edelstaal:

Beschermfolie van beideschoorsteenafschemmistukken verwijderen.
Voorkom beschadiging van de kwetsbare oppervlakken.

1. Het bovenste schoorsteenafschemstuk met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.

1. Het onderste schoorsteenafschemstuk op de wasemafzuiigkapplaatsen en met twee lange schroeven van onderaf vastschroeven op de wasemafzuiigkap.

Bij het aanbrengen van de afterschermstukken kunt ukrassen voorkomen door bijv. het montagesjabloon ter bescherming over de rand van het onderste afterschermstuk te leggen.

Daarna het schoorsteenafschemstuk met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.

Voordat deze 2 schroeven worden vastgedraaid, moet de schoorsteenafschemming worden uitgelijnd.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
