KULLANIM KILAVUZU LC664WA10 SIEMENS

Aspiratorun fani, mutfaktaki havayi emer ve yag filtresindenGPCirerek disariya atar.
Yag滤resi, mutfak havasindaki yagli maddeleritutar.
Muffak yag ve kokudan hemen hemen tamamen arindirilmis olur.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicasu ci hazları,sicak su hazirlama ci hazlarigibi) durumunda, ilgili soba ve yakma ci hazlarinin yanması icin ihtiyacı olan yeterli hava girişi olması saglanmaldir.

Ilgili soba veya cihazın kuruldugu yerdeki vakum 4 Pa (0,04 mbar) degerini asmazsa, tehlikesiz bir isletme mumkun olur.

Isletme türleri

Orn. kapilardaki, pencerelerdeki
kapatlamayan delikler ve hava giris/çıkı
duvar böglant行李 vya karsilık bilkit
sistemleri gibi baska teknik onlemler vya
benzeri donanimlar sayesinde yeti yanma
havasi girişi-SArganırsa, sos konusu
tehlikeli isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Değerlendirmede daima evin tum havalandirmasi dikkate alınmalidir. Örn. oçak ve gaz ocakları gibi ocakları kullanilmasinda bu kural uygulanmaz.

Eger aspiratordolaşimi hava modunda (aktif carbon filtrresi ile) kullanırsa, herhangi bir sinirlama olmadan,isletme mümkundür.

Dolaşimi lha vamodu:

Bu islem icin bir aktif karbon filtresi takilmalidir (bkz. filtrve bakim).
Komple montaj setini ve yedek
filtreyi yetkili saticidan alabilirsiniz.
Ilgili aksesuar numaralarini bu kullanma
talimatinin sonunda bulabilirsiniz.
Aspiratorun fani, mutfaktaki havayi emer,yag ve aktif karbon filtresindenGPCirir ve temizlenmis sekilde disariya atar.
Yagfiltresi, mutfak havasindaki yaglmaddeleritutar.
Aktif karbon filtresi koku maddelerini tutar.

Eger aspiratore aktif carbon filtresi takilmazsa, mutfak buhar ve dumanindaki kokuya sebep alan maddelerinin tutulmasi mumkun degildir.

Önemli bilgiler:

Bu kullanma talimati birden fazla cihaz modeli icin geleerlidir.
Cihaziniza uymayan bazi donanim özellikleri tarif edilmis olabilir.
Bu aspirator genel guvenlik yonetmeliklerine uygundur.
Muhtemel onarimal sadece yetkili elemanlar tarafindan yapilmalidir.
Gerekti gibi yapilmayan onarimlar, kullanici icin onemli tehlikelere sebep olabilir.
Cihaz hasarli ise, calistirmayiniz.
Cihazin baglantisi ve isletmeye alinmasi sadece yetkili bir eleman tarafindan yapilmaldir.
Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlike olusmasini onlemek icin, bu hat cihaz üreticisi vya yetkili servis tarafindan ya da ayni yetki ve alanaklara sahip baska bir uzman eleman tarafindan degistirilmelidir.
Cihazın ambalaj malzemesi gerektigi sekilde giderilmelidir (montaj talimatina bakıniz).
Bu aspirator ticari kullanim icin degil, evde kullanilmak icin ureilmistir.
Aspiratoru ancak lambalari (ampulleri) takili sekilde calistiriniz.
Bozuk ampuller, calisir durumdaki diger ampullerin asiri yuklenmesinin onlenmesi icin derhal degistirilmelidir.
Aspirator hicbir zaman yagfiltresi olmadan calistirilmamalidir.
Aşirı isinan katı veya sivi yağlar;cok cabuk alevlenebilir.
Bunun icin, orn. patates kizartmasi gibi kat ve siv yağlar ile besin hazirlarken ocaçın basindan ayrilmayiniz.
Aspiratorun alto dalevlenen besinler hazirlamayiniz.
Yükselen alevlerden dolayi yag
filtresinin yanma tehlikesi söz
konusudur.

Yeni cihazi kullanmadan once, lutfen kullanma talimatini itinayla okuyunuz. Kullanma talimatinda kendi güvenliginiz, cihazin kullanimi ve bakimi ile ilgili onemli bilgiler bulunmaktadir.
Kullanma ve montaj talimatini, cihazis onradan baska birine vereceginiz veya satacaginiz zaman yeti sahibine vermek uzere itinayla saklayiniz.

Ocaklarin uzerinde daima uygun kaplar olmalidir.
Aspiratorun kat yakit maddesi (komur, odun ve benzeri) yakilan ocek veya sobalar uzerinde kullanilmasina sadece belli durumlarda izin verilir (montaj talimatina bakiniz).

Gaz bekleri / Gazl oçaklar

Gaz beklerinin hepsini uzun bir sure (azam. 15 dakika) aynianda en yuksek isi ayarile calistirmayiniz,aksi halde, cihazin diyuzeyine dokunulca yanma tehlikesisi soz konusudur ya da aspirator zarar gorebilir. Aspiratorun bir gaz ocaigi uzerine kurulup calistirilmasi halinde, eger uç veya daha fazla gaz ocaigi aynianda acilirsa, aspirator azami guc kademesinde calistirilmalidir.

Arizalar

Herhangi bir sorunuz varsa veya bir ariza durumunda, yetkili servisi arayiniz.

(Yetkili servis merkezleri listesine bakiniz).

Yetkili servisi arayinca 山 bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukaridaki kutu icineYZaZiNz. Numaralar, yağ filtresi cikarildiktan sonra aspiratorun ic kismindaki tip levhası veya tip etiketi Üzerindeder.

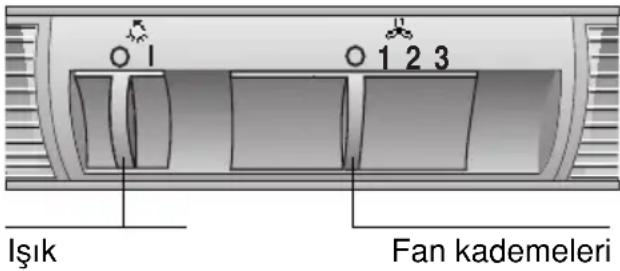

Aspiratorun kullanimi

Mufaktaki kotu hava en etkili sekilde giderilir:

Aspirator piirme islemine baslanilirken aqlmalidir.
Aspirator anecdik piisirme islemi sona erdikten birkac dokika sonra kapatilmaldir.

Açilmasi:

Sag surme salteri istediginiz fan kademesine ayarlayiniz.

Kapatilmasi:

Sag surme salteri 0 konumuna geri itiniz.

Aydinlatma:

Fan kapali olsa dahi, aydinlatma her zaman kullanilabilir.

Filtre ve bakimi

Yagfiltresi:

Mufak havasindaki yagl maddeleri ayirmak icin metal yag filtrleri kullanilmistir.

Filtre tabakari yanmayan metalden ibarettir.

Dikkat:

Filtre yağlı madde artiklari ile doldukça, alevlenme tehlikesi artar ve aspiratorün islevi etkilenebilir.

Önemli:

Metal yagfiltresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde soz konusu孕期isi yiğilmasi sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

Metal yag filtrerinin temizlenmesi:

Normal isletmede (gunde 1-2 saat), metal yag filtreleri 8-10 hafta sonra temizlenmelidir.
Temizleme islemi bulasik makinesinde yapilabilir. Bu esnada filtrerde hafif renk degismesi olabilir.
Filtre bol bir sekilde bulasik makinesine yerleşirilmelidir. Sikişirilmamalidir.

Önemli:

Cok dolmus metal yağ filtreleri开荒a bulasiklar ile birlikte yikamayiniz.

Elden temizleme durumunda, yag filtreleri sicak deterjanl su icinde yumusatilmaldir. Ardindan fircalanmali, iyice durulanmali ve suyunun akmasi beklenmelidir.

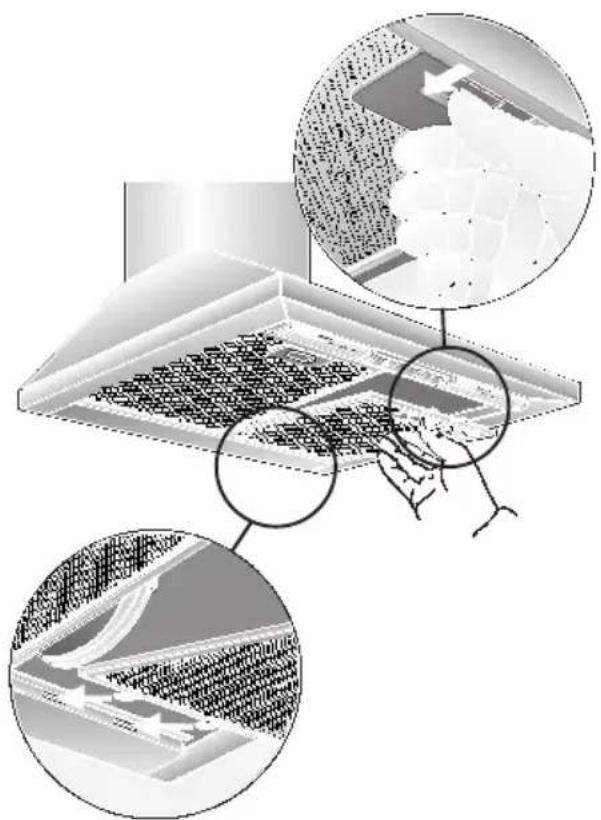

Metal yag filtrerinin sokulmesi ve takilmasi:

1. Yaq filtrelerindeki tutucu dilleri ok isareti yonunde bastiriniz ve yag filtrelerini aqiniz.

1. Yag filtrelerini temizleyiniz.

2. Temizlenmis yag filtrelerini tekrar yerine takiniz.

Aktif carbon filtresi:

Dolaşimi hava modunda koku maddelerin tutulması yüzüncüğ.

Dikkat:

Filtre yağlı madde artıklar ile doldukça, alevlenme tehlükesi artar ve aspiratorün islevi etkilenebilir.

Önemli:

Aktif karbon filtresi zamaninda temizlenerek, kizgin yagda kizartma veya normal kizartma isleminde soz konusu孕期 ilmasi sonucunda soz konusu olabilecek yangin tehlikesi onlenir.

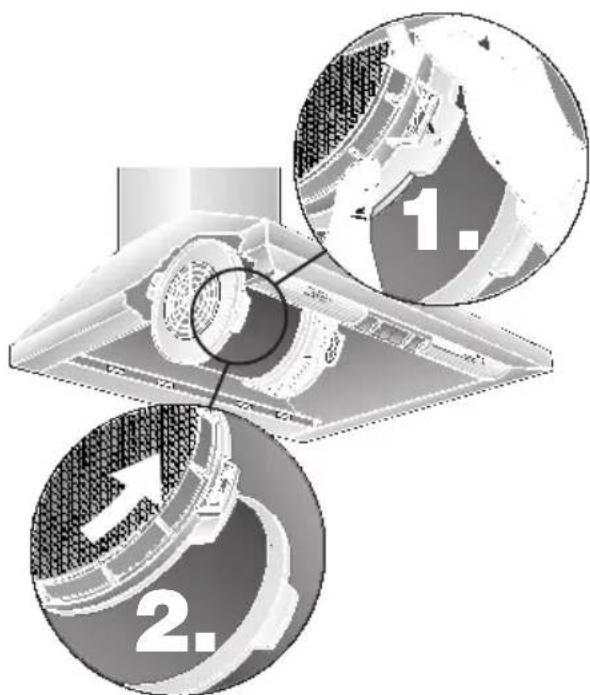

Takilmasi:

1. Yaq filtrelerini dokunuz (metal filtrelerin dokulmesi ve takilmasi bolumune bakiniz).
2. Fanin sag ve sol tarafina bir aktif carbon filtresi takiniz ve kilitleninceye kadar cevirip seksiniz.

1. Yaq filtrerini takiniz (metal yag filtrerinin sokulmesi ve takilmasi bolumune bakiniz).

Aktif carbon filtrésinin degişirilmesi:

Normal isletmede (gunde 1-2 saat), aktif karbon filtreleri yilda 1 kezdehyistirilmelidir.
Aktif carbon filtresi yetkili saticlar uzerinden alinabilir (ozel aksesuarlar bolumune bakiniz).
Sadece original filtrer kullanilmaldir.

Bu sayede en iyi islev saglanir.

Eski aktif karbon filtresinin giderilmesi:

Aktif carbon filtrerleri zararli madde icermez. Bu filtrer normal cop gibi giderilebilir.

Temizlenmesi ve bakimi

Elektrik fişini çekip prizden çikararak veya ilgili sigortayı kapatarı, aspiratorün elektrigni kesiniz.

Yag filtrerini temizlerken, ulasilaben mahfaza parçalarindaki yag tortularini temizleyiniz. Böylelikle yangin tehlikesi önlenmis olur ve islevin en iyi sekilde kalması saglanir.
Aspiratoru temizlemek icin sicak deterjanl su veya keskin olmayan bir pencere temizleme maddesi kullaniniz.
Kurumuş pislikleri kaziıyip seksarmayınüz, nemli bir bez ile yumuşatinüz.
Ovalama gerektiren madde veya cizebilecek sengerler kullanmayiniz.
Bilgi: Plastik yüzeyler icin alkol (ispirto) kullanmayiniz; mat yüzeyler olusmasina sebep olabilir.

Dikkat! Mutfagi yeterince
havalandiriniz, açık ates olmaması
dikkat ediniz.

Kumanda tuşları sadece keskin olmayan bir deterjenl su ve yumusak nemli bir bez ile temizleyiniz. Kumanda tuşları icin paslanmaz Çelik temizleme maddesi kullanmayıniz.

Paslanmaz Çelik yüzeyler:

Keskin olmayan, ovalama gerektirmeyen bir paslanmaz celik temizleme maddesi kullaniniz.
Sadece taşlama izleri yönundetemizleyiniz.
Pasanmaz celik yüzeyleri, Çizebilecek süngerler ve kum, soda, asit vya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz.

Aluminyum, boyali ve plastik yüeyler:

Yumusak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullaniniz.
Kuru bez kullanmayiniz.
Keskin olmayan bir pencere temizlememaddesi kullaniniz.
Tesirli, asit veya lavga ihtiva edentemizlememaddelerikullanmayiniz.
Ovalama gerektiren maddeler kullanmayiniz.

Ampullerin degistirilmesi

1. Aspiratorü kapatiniz ve elektrik fisiniGreekip prisden cikararak veya ilgili sigortayi kapatarak, aspiratorun elektrigini kesiniz.
2. Yaqfiltresini dokup cikariniz (filtre vebakimbolumunebakiniz).
3. Lamba kapağını üst tarafa lamba yuvasindan yüzünüz.

1. Ampulü degistiriniz (satısa sunulan uygün bir ampul, azm. 40 Watt, E14 soket).

1. Lamba kapağını tekrar takınüz.
2. Yag filtrerini tekrar takiniz.
3. Elektrik fişini prize takar veya sigortayi tekrar devreye dokarak elektrik beslemesini tekrar açıniz.

Önemli bilgiler

Eski cihazlar degersiz cog degildir. Cevre dostu giderme yontemi ile degerli hammaddeler tekrar kazanilabilir. Eski cihazi gidermeden once, eski cihazi kullanilamaz hale gitiriniz.
Yeni cihaziniz size sevk edilirken ambalaji sayesinde korunmustur. Kullanilmis olan tum malzemeler cevreye zarar vermeyen turdendir ve tekrar degerlendirilebilar. Lutfen siz de yardimci olup, ambalajn cevreyi kirtmeyecek sekilde giderilmesini saglayiniz. Guncel giderme yolları hakkinda bilgi almak icin lutfen yetkili saticiniza veya belediye idarenize basvurunuz.
Aspirator atik hava ve dolasimi hava modu icin kullanilabilir.
Aspiratoru daima ocaigi ortalayar monte ediniz.
Elektrikl ocek ile aspiratorun alt kenariarasindaki asgari mesafe 550 mm,Res.1.
Yangin tehlikesi (orn. uçusan kivilcim)** soz konusu alan, katı yanımadde kullananan oçak veya sobalar üzerinde aspirator ancak ilgili oçak veya soba üzerinde kapali ve sökulemeyen bir kapak olması ve yerel)yonetmeliklere uyulması脘ı ile kullanilabilir. Bu sinirlama gaz bekleri ve gaz ocaklari iocin geleçeri degildir.
Aspirator ile ocekarasindaki mesafe ne kadar az olursa, yukselen su buharindan dolayi aspiratorun alt tarafinda su damlaciklar olusma ihtimali de o kadar fazladir.

Gaz bekli cihazlar icin ek bilgiler:

Gazl ocalarin montajinda yerel kanuni yonetmeliklere (orn. Almanya'da: Gaz kurulumu teknik kurallari TRG!) dikkat edilmelidir.
Geçerli olan ilgili montaj kuralları ve gazlı cihaz üreticisin montaj bilgilerine dokkat edilmelidir.
Aspiratorun kurulacagi yerde sadece bir tarafta bir yuksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmalidir.
Gazl ocalarda, ocagin tencere konulan izgarasinin ust kenari ile aspiratorun alt kenariarasindaki asgari mesafe:650 mm,Res.1.

Emniyet tekniq belgesi VDE
kontrol ve sertifika enstitusu
tarafindan tanzim edilir:
VDE Prüf- und
Zertifizierungsinstitut
Merianstrasse 28
D-63069 Offenbach
Tel. [phone]

Montajdan once

Atik hava modu

Atik hava bir havalandirma bacasi uzerinden yukariya veyaogrudan disariya aqik alana atilir.

Atik hava ne devrede olan bir duman veya atik gaz bacasina, ne de ocak veya soba kurulmus olan yerlerin hava cikisina yarayan bir bacaya aktarilmamalidir.

Atik havanin disari cikis saglayan bir).. sisteme iletilmesinde resmi ve yasal yonetmeliklere (orn. eyalet bina yonetmeligi) dikkat edilmelidir.

Havanin devrede olmayan bir duman veya atik gaz bacasina aktarilmasi icin, yetkili baca kontrl ustasinin izni gereklidir.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagl yakma islemi (orn. havagazi, akaryakit vya komur sobaları,daimisicak su cihazları, sican su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin ihtiyaci olan yeterli hava girişi olması saglanmaldir.

Ilgili soba veya cihazin kuruldugu yerdekivakum 4 Pa (0,04 mbar) degeriniasmazsa, tehlikesiz bir isletme mumkunolur.

Orn. kapilardaki, pencerelerdeki
kapatlamayan delikler ve hava giris/çikis
duvar böglantilar veya karsilikl kilit
sistemleri gibi baska teknik onlemler vya
benzeri donanimlar sayesinde yeti
yanma havasi girisi saglanirsa, sosz konusu tehlikeli isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Degerlendirmede daima evin tum havalandirmasi dikkate alinmalidir. Orn. ocak ve gaz ocaklari gibi ocaklarin kullanimasinda bu kural uygulanmaz.

Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilirsa, herhangi bir sinirlama olmadan isletme mumkundur.

Atik hava dis duvar uzerinden disari aktariliyorsa, bir teleskop duvar kutusu kullanilmaldir.

Montajdan once

Atik hava modunda, eger hava cikis
borusunda veya duvar kutusunda yoksa,
aspiratorde bir geri tepme kapaig
ongorulmelidir.

Cihaza bir geri tepme kapagi ilave edilmemeisse, yetkili saticilar uzerinden alinabilir.

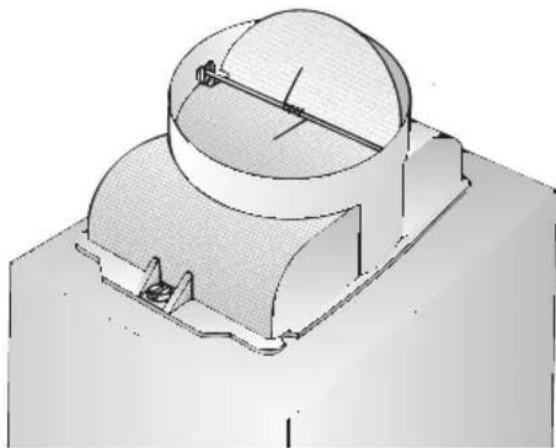

Geri tepme kapaginin monte edilmesi:

Geri tepme kapağini hava borusu ağzina tutturunuz.

• iki kapak hafif Yaylanarak yukari hareket ettirilebilmeleridir.

Atik hava dis duvar uzerinden disari aktariliyorsa, bir teleskop duvar kutusu kullanilmaldir.

Aspiratorun en yuksek randimani icin:

Kisa, duzgün yüzeyli atik hava borusu.
Mumkun oldugu kadar az boru dirsegi.
Mümkın oldugu kadar buyuk boru capi ve buyuk boru dirsekleri.

Uzun, kaba yüzeyli atik hava boruları, çok miktarda boru dirseği veyakıçık boru capi kullanilirsa, en yüksek randimandan sapma ve�能i zamanda daha fazla ses, yani gürültü sos konusu olur.

Yuvarlak borular:

Ic cap olarak 125 mm tavsiye ediyoruz, fakat asg. 100 mm olmalidir.

Yassi kanallarin, yuvarlak borulara esdegerde bir ic kesite sahip olmasi gerekir.

Keskin veya dik açili)dönüm noktaları olmamalidir.

100 mm yaki. 78 cm
125 mm yakl. 113 cm

Bildirilen degerlerdenapan borucaplarinda:Sizirmaz seritlerkullanilmaldir.
Atik hava modunda, yeterince temiz hava girmesi saglanmalidir.

125 mm atik hava borusu baglanmasi:

Atik hava borusuogrudan hava borusu agzina sabitlenmelidir.

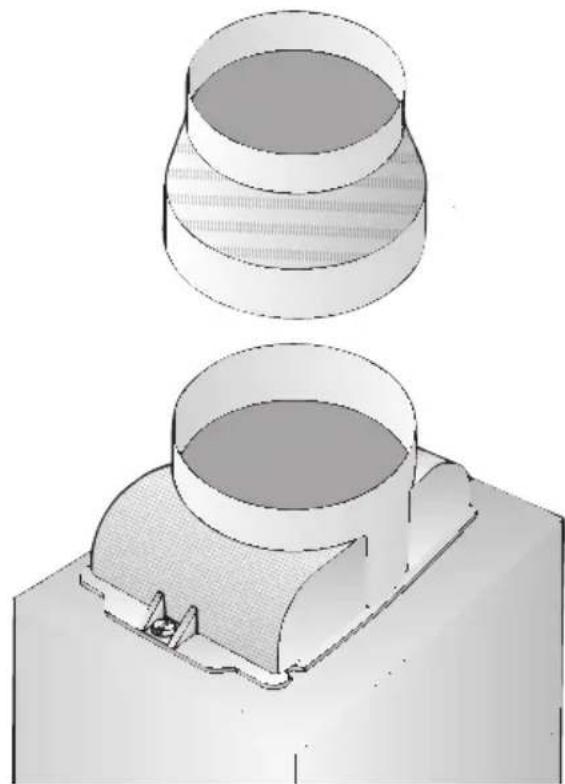

0 100 mm atik hava borusu baglanmasi:
Kisma borusu ağzı (ekte veya yetkili saticilar uzerinden alinabilir) hava borusu ağzina sabitlenmelidir ve kisma borusu ağzina da atık hava borusu tutturulmalidir.

Dolaspimli hava modu

Eger atik hava modu mumkun degilse, aktif carbon filtresi ile.

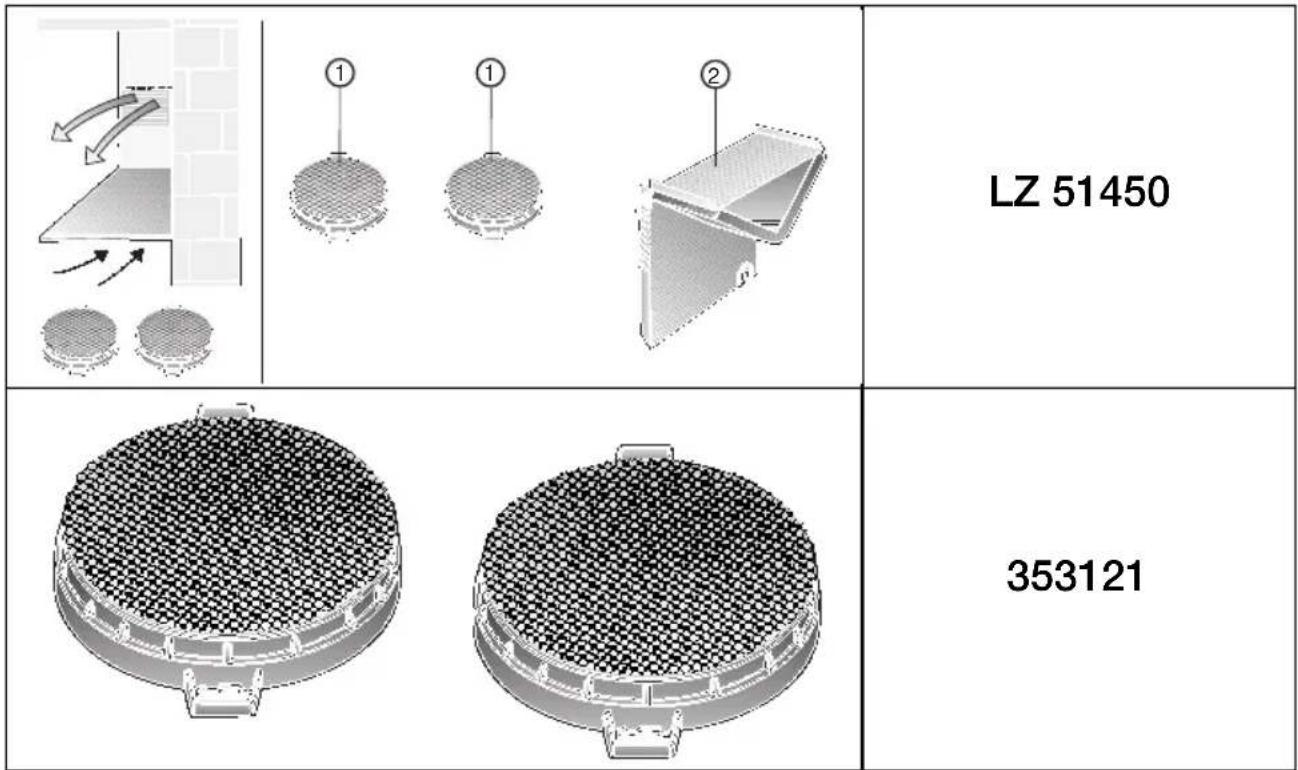

Komple montaj setini yetkili saticidan alabilirsiniz. Ilgili aksesuar numaralarini bu kullanma talimatinin sonunda bulabilirsiniz.

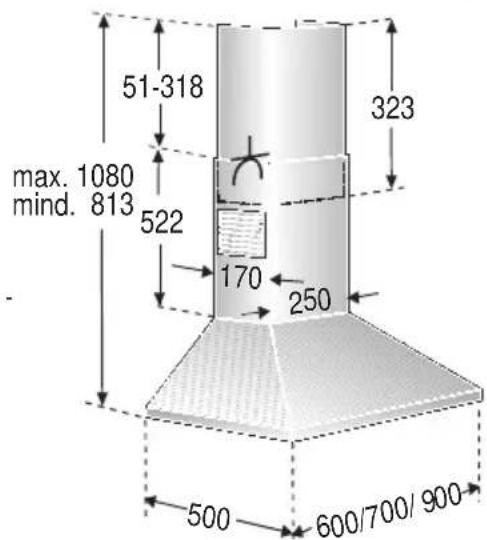

Duvarin hazirlanmasi

Duvar dizgün ve dik olmalidir.
Dübellerin saglam oturmasi saglanmalidir.

kg türündenagiclik:

	Atık hava	Dolajsümli hava
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Teknik gelistirmeler cergevesinde tasarim degisiklikleri yapma hakki saklidir.

Aspirator sadece yonetmeliklere uygun kurulmus, toprak hattina sahip bir prize baglanmalir. Toprak hattina sahip pris, mumkun oldugu kadarogrudan baca kaplamasin in arkasina monte edilmelir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtrere cergevesi ickarildiktan sonra cihazin ic kismindaki tip levhasi veya tip etiketi uzerindeir.

Onarim durumlarinda genel olarak aspiratorun elektrik beslemesini kesiniz.

Baglanti hattinin uzunluğu: 1,30 m. Sabit baglanti gerekmesi durumunda:

Aspirator kesinlikle sadece®, bulundugunuz yetkili elektrik besleme isletmesinde kayilbir elektrikci tarafindan baglanmaldir.

Elektrik böglantı kurulan tarafa bir ayirma tertibati öngörülmelidir. Ayirma tertibatı olarak, 3 mm'den daha fazla kontak acıkligi alan ve:tüm kutuplar üzerinden kapanan salterler kabul edilir. LS salterler vekontaktörler de bu salterler grubuna girer.

Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlkeye yer vermemek icin, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kisi tarafindan degistirilmelidir.

Bu aspirator, AB parazitlenmeyi onleme yonetmeliklerine uygundur.

Montaji

Aspirator mutfak duvarina monte edilmek icin ongorulmustur.

1. Yaq滤resi cikarilmalir (kullanma talimatina bakiniz).
2. Duvara tavadan aspiratorun alt kenarina kadar bir orta cizgi ciziniz.
3. Sablonun yarimi ile civata pozisyonlarini duvara isaretleyiniz.

Elektrikli ocaklarda ocak ile aspirator
arasindaki asgari mesafe 550 mm, gaz ocaklarinda ise 650 mm olmalidir.
Sablonun alt kenari, aspiratorun alt kendarina esittir.
4. Aspirator icin 5 delik ve baca kaplamasi icin 4 delik (8 mm) aciniz ve dubelleri duvar yuzeyi seviyesine kadar deligin icine bastiriniz.

Bilgi: Monte edilmesi gerekebilecek muhtemel ozel aksesuar parçalarına dikkat ediniz.

1. Baca cikis panolari增長 2 tuturma kosebendini ust ve alt tarafa vidalayiniz.
2. Orta civatayi (pulsuz) aspirator baglantisi montaj yardimi olarak sadece 5 mm disarida kalincaya kadar vidalayiniz.
3. Aspiratorcivatalara asiniz.

Montaji

1. Diger 4 civatayi pullar ile birlikte yerlerine takiniz.

4 civatayi sikmadan once aspiratoru duzgün ayarlayiniz.

1. Boru baglantilarini kurunuz.

2. Elektrik baglantilarini kurunuz.

3. Paslanmaz seks modelde:

Her iki baca cikis panosundan koruyucu folyolaricekip cikariniz.
Hassas yüzeylerin zarar gormemesine özen gosteriniz.

1. Üst baca Çiş panosunu 2 kisa civata ile yandan tutturma kosebendine vidalayiniz.

1. Alt baca cikis panosunu aspiratorun uzerine oturtunuz ve 2 uzun civata ile alttan aspiratore vidalayiniz.

Ust panoyu takarken, orn. montaj sablonunu alt panonun kenari uzerine yerleşirip, cizilmeye karsi koruma maddesi olarak kullaniniz. Ardindan baca cikis panosunu yandan 2 kisa civata ile tuturma kosebendine vidalayiniz.
2 civatayi sikmadan once, baca icis panosunu ayarlayiniz.

1. Yag filtresini yine yerleştiniz (kulanma kilavuzuna bakiniz).

Notizen

Notes

Notities

Family Line

018 05-2223

€ 0,12/min. DTAG

Siemens-Hausgeräte
