Dvuxmotornyj vytäønoj kolpak Ustanovka reøima raboty:❑ reøim vytäøki: poloøenie 1, ❑ reøim cirkuläcii: poloøenie 2. ❑ Ustanovka provoditsä putempovorahivaniä πurupa s pomowæüotvertki vlevo ili vpravo.❑ Prisoedinite kolpak k vytäønojtrube.❑ Provedite qlektropodklühenie.❑ Ustanovite na mesto reπetkufilætra (smotrite instrukciü poqkspluatacii).107108 ∑µletme türleri Örn. kap∂lardaki, pencerelerdeki kapat∂lamayan delikler ve hava giriµ/ç∂k∂µ duvar baπlant∂lar∂ veya karµ∂l∂kl∂ kilit sistemleri gibi baµka teknik önlemler veya benzeri donan∂mlar sayesinde yeni yanma havas∂ giriµi saπlan∂rsa, söz konusu tehlikeli iµletme elde edilebilir. Yeterince hava giriµi saπlanmazsa, geri emilen yanma gazlar∂ndan dolay∂ zehirlenme tehlikesi söz konusudur. Bir hava giriµ/ç∂k∂µ duvar baπlant∂s∂ tek baµ∂na s∂n∂r deπere uyulmas∂na yetmez. Not: Deπerlendirmede daima evin tüm havaland∂rmas∂ dikkate al∂nmal∂d∂r. Örn. ocak ve gaz ocaklar∂ gibi ocaklar∂n kullan∂lmas∂nda bu kural uygulanmaz. Eπer aspiratör dolaµ∂ml∂ hava modunda (aktif karbon filtresi ile) kullan∂l∂rsa, herhangi bir s∂n∂rlama olmadan iµletme mümkündür. Dolaµ∂ml∂ hava modu: ❑ Bu fonksiyon için bir aktif karbon filtresi tak∂lmal∂d∂r (filtre ve bak∂m bölümüne bak∂n∂z). Aktif karbon filtresi, özel aksesuar olarak YETK∑L∑ SATICI üzerinden sat∂n al∂nabilir. ∑lgili aksesuar numaralar∂n∂ bu kullanma k∂lavuzunun sonunda bulabilirsiniz. ❑ Aspiratörün fan∂, mutfaktaki havay∂ emer, yaπ ve aktif karbon filtresinden geçirir ve temizlenmiµ µekilde d∂µar∂ya atar. ❑ Yaπ filtresi, mutfak havas∂ndaki yaπl∂ maddeleri tutar. ❑ Aktif karbon filtresi koku maddelerini tutar. Eπer aspiratöre aktif karbon filtresi tak∂lmazsa, mutfak buhar ve duman∂ndaki kokuya sebep olan maddelerinin tutulmas∂ mümkün deπildir. Aspiratör at∂k hava modundan dolaµ∂ml∂ hava moduna deπiµtirildiπinde, at∂k hava deliπi kapat∂larak, muhtemel bir tehlike önlenmelidir. Ayd∂nlatma Iµ∂k/ Fan µalteri Filtre ∂zgaras∂ Duman siperi (duman ve buhar emme alan∂n∂ büyütmek için aç∂labilir) Cihaz∂n tarifi Kullanma talimat∂ ∑µletme türleri Hava ç∂k∂µ modu: ❑ Aspiratörün fan∂, mutfaktaki havay∂ emer ve yaπ filtresinden geçirerek d∂µar∂ya atar. ❑ Yaπ filtresi, mutfak havas∂ndaki yaπl∂ maddeleri tutar. ❑ Mutfak yaπ ve kokudan hemen hemen tamamen ar∂nd∂r∂lm∂µ olur.

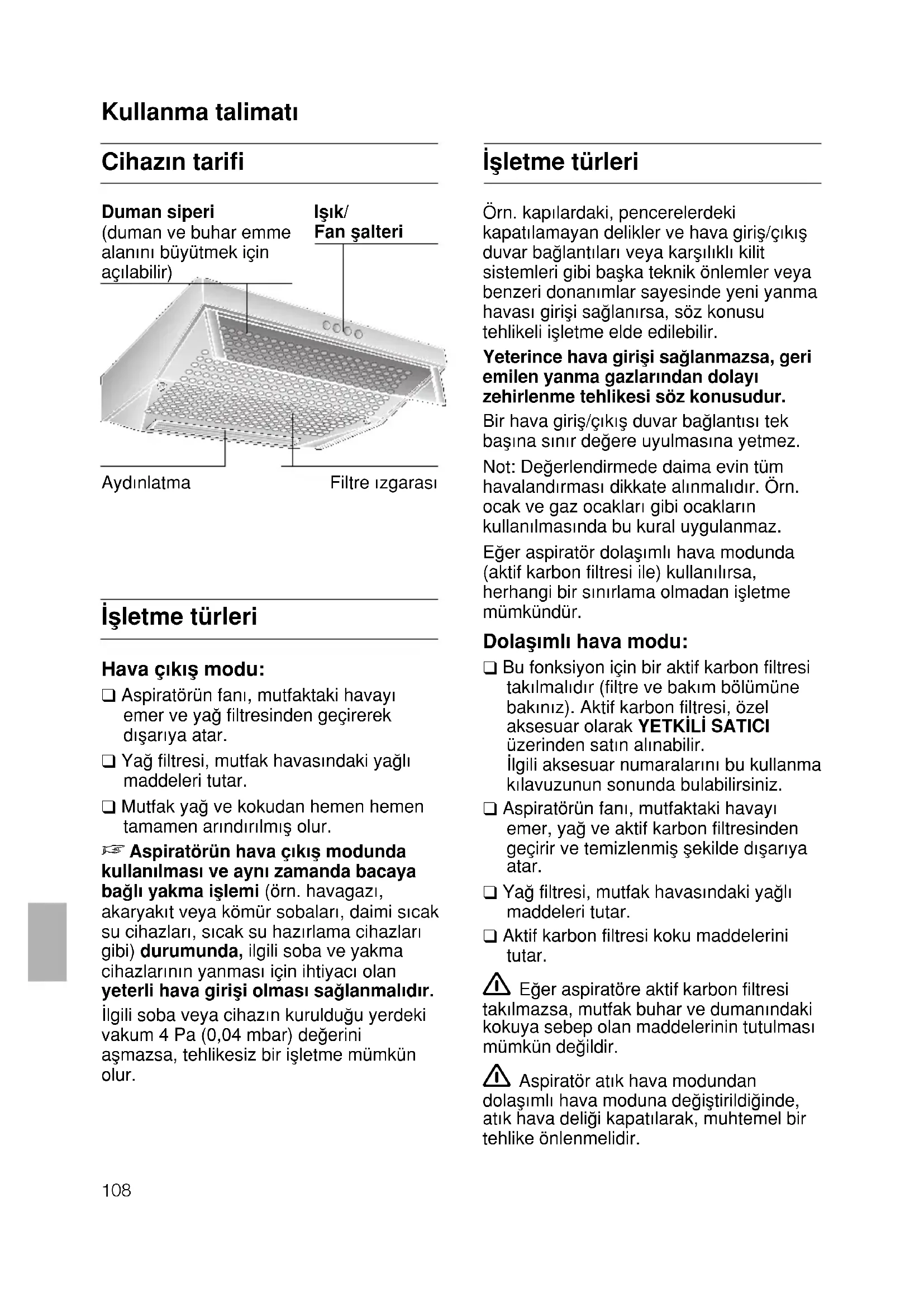

Aspiratörün hava ç∂k∂µ modunda kullan∂lmas∂ ve ayn∂ zamanda bacaya baπl∂ yakma iµlemi (örn. havagaz∂, akaryak∂t veya kömür sobalar∂, daimi s∂cak su cihazlar∂, s∂cak su haz∂rlama cihazlar∂ gibi) durumunda, ilgili soba ve yakma cihazlar∂n∂n yanmas∂ için ihtiyac∂ olan yeterli hava giriµi olmas∂ saπlanmal∂d∂r. ∑lgili soba veya cihaz∂n kurulduπu yerdeki vakum 4 Pa (0,04 mbar) deπerini aµmazsa, tehlikesiz bir iµletme mümkün olur.109 ∑lk kez kullanmadan önce Önemli bilgiler: ❑ Bu kullanma talimat∂ birden fazla cihaz modeli için geçerlidir. Cihaz∂n∂za uymayan baz∂ donan∂m özellikleri tarif edilmiµ olabilir. ❑ Bu aspiratör genel güvenlik yönetmeliklerine uygundur. Muhtemel onar∂mlar sadece yetkili elemanlar taraf∂ndan yap∂lmal∂d∂r. Gerektiπi gibi yap∂lmayan onar∂mlar, kullan∂c∂ için önemli tehlikelere sebep olabilir. Ocaklar∂n üzerinde daima uygun kaplar olmal∂d∂r. Aspiratörün kat∂ yak∂t maddesi (kömür, odun ve benzeri) yak∂lan ocak veya sobalar üzerinde kullan∂lmas∂na sadece belli durumlarda izin verilir (montaj talimat∂na bak∂n∂z). Gaz bekleri / Gazl∂ ocaklar Gaz beklerinin hepsini uzun bir süre (azam. 15 dakika) ayn∂ anda en yüksek ∂s∂ ayar∂ ile çal∂µt∂rmay∂n∂z, aksi halde, cihaz∂n d∂µ yüzeyine dokunuluca yanma tehlikesi söz konusudur ya da aspiratör zarar görebilir. Aspiratörün bir gaz ocaπ∂ üzerine kurulup çal∂µt∂r∂lmas∂ halinde, eπer üç veya daha fazla gaz ocaπ∂ ayn∂ anda aç∂l∂rsa, aspiratör azami güç kademesinde çal∂µt∂r∂lmal∂d∂r. ❑ Yeni cihaz∂ kullanmadan önce, lütfen kullanma talimat∂n∂ itinayla okuyunuz. Kullanma talimat∂nda kendi güvenliπiniz, cihaz∂n kullan∂m∂ ve bak∂m∂ ile ilgili önemli bilgiler bulunmaktad∂r. ❑ Kullanma ve montaj talimat∂n∂, cihaz∂ sonradan baµka birine vereceπiniz veya satacaπ∂n∂z zaman yeni sahibine vermek üzere itinayla saklay∂n∂z. Cihaz hasarl∂ ise, çal∂µt∂rmay∂n∂z. Cihaz∂n baπlant∂s∂ ve iµletmeye al∂nmas∂ sadece yetkili bir eleman taraf∂ndan yap∂lmal∂d∂r. Eπer bu cihaz∂n baπlant∂ hatt∂ zarar görürse, herhangi bir tehlike oluµmas∂n∂ önlemek için, bu hat cihaz üreticisi veya yetkili servis taraf∂ndan ya da ayn∂ yetki ve olanaklara sahip baµka bir uzman eleman taraf∂ndan deπiµtirilmelidir. Cihaz∂n ambalaj malzemesi gerektiπi µekilde giderilmelidir (montaj talimat∂na bak∂n∂z). Bu aspiratör ticari kullan∂m için deπil, evde kullan∂lmak için üretilmiµtir. Aspiratörü ancak lambalar∂ (ampulleri) tak∂l∂ µekilde çal∂µt∂r∂n∂z. Bozuk ampuller, çal∂µ∂r durumdaki diπer ampullerin aµ∂r∂ yüklenmesinin önlenmesi için derhal deπiµtirilmelidir. Aspiratör hiçbir zaman yaπ filtresi olmadan çal∂µt∂r∂lmamal∂d∂r. Aµ∂r∂ ∂s∂nan kat∂ veya s∂v∂ yaπlar çok çabuk alevlenebilir. Bunun için, örn. patates k∂zartmas∂ gibi kat∂ ve s∂v∂ yaπlar ile besin haz∂rlarken ocaπ∂n baµ∂ndan ayr∂lmay∂n∂z. Aspiratörün alt∂nda alevlenen besinler haz∂rlamay∂n∂z. Yükselen alevlerden dolay∂ yaπ filtresinin yanma tehlikesi söz ! konusudur.110

Ayd∂nlatma Fan kademeleri Kapal∂ Aç∂k Zay∂f Kapal∂ Güçlü

Ayd∂nlatma Fan kademeleri Kapal∂ Aç∂k

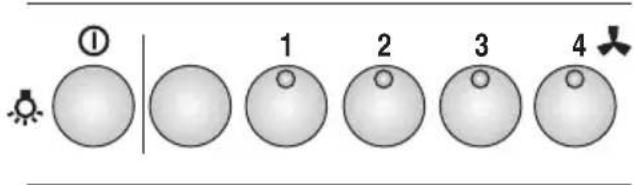

Ayd∂nlatma Fan kademeleri Aç∂k / Kapal∂ Yoπun kademesi Filtre ve bak∂m Mutfakta oluµan duman ve buhar∂n içerdiπi yaπl∂ maddeleri tutmak için, farkl∂ yaπ filtreleri kullan∂l∂r. Tabaka pamuk yaπ filtresi: Filtre tabakas∂, zor tutuµan malzemeden oluµmaktad∂r. Dikkat: Filtrenin yaπl∂ madde art∂klar∂ ile dolmas∂ ile, tutuµma özelliπi de artar ve aspiratörün fonksiyonu etkilenebilir. Önemli: Tabaka pamuk yaπ filtresi zaman∂nda deπiµtirilerek, k∂zg∂n yaπ içinde k∂zartma yap∂l∂rken veya tava içinde k∂zartma yap∂l∂rken oluµan ∂s∂ yoπunlaµmas∂ndan kaynaklanabilecek yang∂n tehlikesi önlenir. Tabaka pamuk yaπ filtresinin deπiµtirilmesi: ❑ Normal kullan∂mda (günde 1-2 saat), tabaka pamuk yaπ filtresi 8-10 hafta sonra deπiµtirilmelidir. Üzerine renkli bask∂ uygulanm∂µ tabaka pamuk yaπ filtresi, en geç renkli bask∂ ak∂nca deπiµtirilmelidir. ❑ Sadece orijinal filtre kullan∂lmal∂d∂r. Böylelikle güvenlik yönetmeliklerine uyulmuµ ve en iyi iµlev saπlanm∂µ olur. Eski tabaka pamuk yaπ filtresinin giderilmesi: ❑ Tabaka pamuk yaπ filtreleri zararl∂ madde içermez. Bu filtreler biyolojik gübre olarak muhafaza edilebilir ve biyolojik çöp olarak giderilebilir. Mutfaktaki kötü hava en etkili µu µekilde giderilir: ❑ Aspiratör piµirme iµlemine baµlan∂l∂rken aç∂lmal∂d∂r. ❑ Aspiratör ancak piµirme iµlemi sona erdikten birkaç dakika sonra kapat∂lmal∂d∂r. Aspiratörün kullan∂m∂111

4. Filtre ∂zgaras∂n∂ temizleyiniz ve yeni

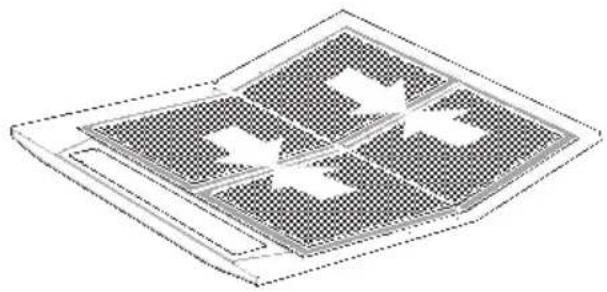

Kilit düzeni sol ve saπ tarafta yerine oturmal∂d∂r. Metal yaπ filtresi: Filtre tabakalar∂ yanmayan malzemeden oluµmaktad∂r. Dikkat: Filtrenin yaπ art∂klar∂ ile gittikçe dolmas∂ ile, alevlenme özelliπi de artar ve aspiratörün fonksiyonu etkilenebilir. Önemli: Metal yaπ filtresi zaman∂nda temizlenerek, k∂zg∂n yaπ içinde k∂zartma yap∂l∂rken veya tava içinde k∂zartma yap∂l∂rken oluµan ∂s∂ yoπunlaµmas∂ndan kaynaklanabilecek yang∂n tehlikesi önlenir. Metal yaπ filtrelerinin temizlenmesi: ❑ Normal iµletmede (günde 1 – 2 saat), metal yaπ filtreleri 8 – 10 hafta sonra temizlenmelidir. ❑ Temizleme iµlemi bulaµ∂k makinesinde yap∂labilir. Bu esnada filtrelerde hafif renk deπiµmesi olabilir. ❑ Filtre bol bir µekilde bulaµ∂k makinesine yerleµtirilmelidir. S∂k∂µt∂r∂lmamal∂d∂r. Önemli: Çok dolmuµ metal yaπ filtreleri baµka bulaµ∂klar ile birlikte y∂kamay∂n∂z. ❑ Elden temizleme durumunda, yaπ filtreleri s∂cak deterjanl∂ su içinde yumuµat∂lmal∂d∂r. Ard∂ndan f∂rçalanmal∂, iyice durulanmal∂ ve suyunun akmas∂ beklenmelidir. Tabaka pamuk yaπ filtresinin sökülmesi ve tak∂lmas∂:

1. Filtre ∂zgaras∂nda sol ve saπ taraftaki

kilit düzenine bas∂n∂z.

3. Tel ∂zgaray∂ ç∂kar∂n∂z ve dolmuµ filtre

tabakas∂n∂ al∂n∂z.112 Filtre ve bak∂m Aktif karbon filtresinin deπiµtirilmesi: ❑ Normal iµletmede (günde 1 – 2 saat), aktif karbon filtreleri y∂lda 1 kez deπiµtirilmelidir. ❑ Aktif karbon filtresi YETK∑L∑ SATICILAR üzerinden al∂nabilir (özel aksesuarlar bölümüne bak∂n∂z). ❑ Sadece orijinal filtreler kullan∂lmal∂d∂r. Bu sayede, mümkün olana en iyi iµlev saπlan∂r. Eski aktif karbon filtresinin giderilmesi: ❑ Aktif karbon filtreleri zararl∂ madde içermez. Bu filtreler normal çöp gibi giderilebilir.

3. Aktif karbon filtresini arka tarafa

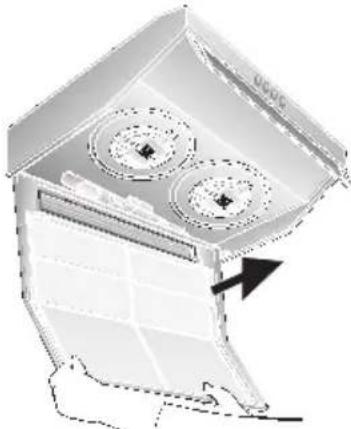

yerleµtiriniz, yukar∂ya doπru kald∂r∂n∂z ve sol ve saπ taraftan kelebek somunlar ile sabitleyiniz. Aktif karbon filtresindeki sol ve saπ dil 50 cm geniµlikte aspiratör için katlanm∂µt∂r. 60 cm ve 90 cm geniµlikteki aspiratörler için aç∂lmalar∂ gerekir. Metal yaπ filtrelerinin sökülmesi ve tak∂lmas∂ (tabaka pamuk yaπ filtresine bak∂n∂z):

yerlerine yerleµtiriniz ve tel ∂zgara ile s∂k∂µt∂r∂p sabitleyiniz. Orta k∂s∂mda hava boµluπu oluµmamas∂na dikkat ediniz. Aktif karbon filtresi: Dolaµ∂ml∂ hava modunda koku maddelerinin tutulmas∂ için kullan∂l∂r. (Takma ve sökme iµlemi için, tabaka pamuk yaπ filtresine bak∂n∂z)

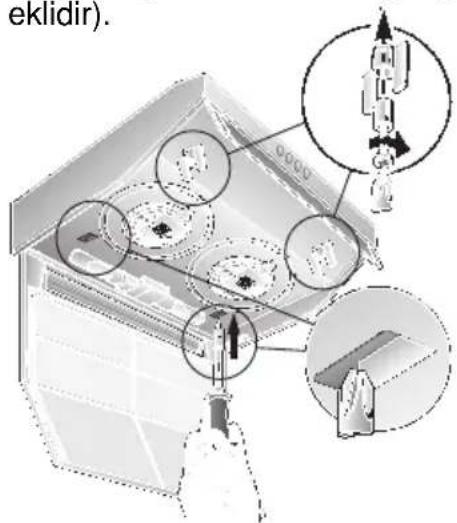

1. C∂vatalar∂ sokup, kelebek somunlardan

ve kovanlardan geçiriniz; c∂vatalar∂ sol ve saπ tarafta çevirerek ara tabana vidalay∂n∂z (sadece ilk montajda gereklidir). C∂vatalar, kelebek somunlar ve kovan- lar aktif karbon filtresine ilave edilmiµtir.

2. Tornavida veya benzeri bir alet ile,

kasadaki iki dili bast∂rarak içeriye doπru bükünüz (sadece ilk montajda ger eklidir).113 Temizlenmesi ve bak∂m∂ Elektrik fiµini çekip prizden ç∂kararak veya ilgili sigortay∂ kapatarak, aspiratörün elektriπini kesiniz. ❑ Yaπ filtrelerini temizlerken, ulaµ∂labilen mahfaza parçalar∂ndaki yaπ tortular∂n∂ temizleyiniz. Böylelikle yang∂n tehlikesi önlenmiµ olur ve iµlevin en iyi µekilde kalmas∂ saπlan∂r. ❑ Aspiratörü temizlemek için s∂cak deterjanl∂ su veya keskin olmayan bir pencere temizleme maddesi kullan∂n∂z. ❑ Kurumuµ pislikleri kaz∂y∂p ç∂karmay∂n∂z, nemli bir bez ile yumuµat∂n∂z. ❑ Ovalama gerektiren madde veya çizebilecek süngerler kullanmay∂n∂z. ❑ Bilgi: Plastik yüzeyler için alkol (ispirto) kullanmay∂n∂z; mat yüzeyler oluµmas∂na sebep olabilir. Dikkat! Mutfaπ∂ yeterince havaland∂r∂n∂z, aç∂k ateµ olmamas∂na dikkat ediniz. Kumanda tuµlar∂n∂ sadece keskin olmayan bir deterjanl∂ su ve yumuµak, nemli bir bez ile temizleyiniz. Kumanda tuµlar∂ için paslanmaz çelik temizleme maddeleri kullanmay∂n∂z. Paslanmaz çelik yüzeyler: ❑ Keskin olmayan, ovalama gerektirmeyen bir paslanmaz çelik temizleme maddesi kullan∂n∂z. ❑ Sadece taµlama izleri yönünde temizleyiniz. Paslanmaz çelik yüzeyleri, çizebilecek süngerler ve kum, soda, asit veya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz. Alüminyum, boyal∂ ve plastik yüzeyler: ❑ Yumuµak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullan∂n∂z. ❑ Kuru bez kullanmay∂n∂z. ❑ Keskin olmayan bir pencere temizleme maddesi kullan∂n∂z. ❑ Tesirli, asit veya lavga ihtiva eden temizleme maddeleri kullanmay∂n∂z. ❑ Ovalama gerektiren maddeler kullanmay∂n∂z. Lambalar∂n deπiµtirilmesi

1. Aspiratörü kapat∂n∂z ve elektrik fiµini

çekip prizden ç∂kararak veya ilgili sigortay∂ kapatarar, aspiratörün elektrik baπlant∂s∂n∂ kesiniz.

2. Yaπ filtrelerini ç∂kar∂n∂z

(filtre ve bak∂m bölümüne bak∂n∂z).

5. Elektrik fiµini prize tak∂n∂z veya ilgili

sigortay∂ açarak, aspiratörün elektrik baπlant∂s∂n∂ yeniden aç∂n∂z. Ar∂zalar Herhangi bir sorunuz varsa veya bir ar∂za durumunda, yetkili servisi aray∂n∂z. (Yetkili servis merkezleri listesine bak∂n∂z). Yetkili servisi aray∂nca µu bilgileri bildiriniz: E-Nr. FD Bu numaralar∂ yukar∂daki kutu içine yaz∂n∂z. Numaralar, yaπ filtresi ç∂kar∂ld∂ktan sonra aspiratörün iç k∂sm∂ndaki tip levhas∂ veya tip etiketi üzerindedir.114 Montaj talimat∂: Önemli bilgiler Gaz bekli cihazlar için ek bilgiler: Gazl∂ ocaklar∂n montaj∂nda yerel kanuni yönetmeliklere (örn. Almanya’da: Gaz kurulumu teknik kurallar∂ TRG!) dikkat edilmelidir. Geçerli olan ilgili montaj kurallar∂na ve gazl∂ cihaz üreticisinin montaj bilgilerine dikkat edilmelidir. Aspiratörün kurulacaπ∂ yerde sadece bir tarafta bir yüksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmal∂d∂r. Gazl∂ ocaklarda, ocaπ∂n tencere konulan ∂zgaras∂n∂n üst kenar∂ ile aspiratörün alt kenar∂ aras∂ndaki asgari mesafe: 650 mm, Res. 1. Eski cihazlar deπersiz çöp deπildir. Çevre dostu giderme yöntemi ile deπerli hammaddeler tekrar kazan∂labilir. Eski cihaz∂ gidermeden önce, eski cihaz∂ kullan∂lamaz hale gitiriniz. Yeni cihaz∂n∂z size sevk edilirken ambalaj∂ sayesinde korunmuµtur. Kullan∂lm∂µ olan tüm malzemeler çevreye zarar vermeyen türdendir ve tekrar deπerlendirilebilir. Lütfen siz de yard∂mc∂ olup, ambalaj∂n çevreyi kirletmeyecek µekilde giderilmesini saπlay∂n∂z. Güncel giderme yollar∂ hakk∂nda bilgi almak için lütfen yetkili sat∂c∂n∂za veya belediye idarenize baµvurunuz. Aspiratör at∂k hava ve dolaµ∂ml∂ hava modu için kullan∂labilir. Aspiratörü daima ocaπ∂ ortalayarak monte ediniz. Elektrikli ocak ile aspiratörün alt kenar∂ aras∂ndaki asgari mesafe 650 mm, Res. 1. Yang∂n tehlikesi (örn. uçuµan k∂v∂lc∂m) söz konusu olan, kat∂ yan∂c∂ madde kullan∂lan ocak veya sobalar üzerinde aspiratör ancak ilgili ocak veya soba üzerinde kapal∂ ve sökülemeyen bir kapak olmas∂ ve yerel yönetmeliklere uyulmas∂ µart∂ ile kullan∂labilir. Bu s∂n∂rlama gaz bekleri ve gaz ocaklar∂ için geçerli deπildir. Aspiratör ile ocak aras∂ndaki mesafe ne kadar az olursa, yükselen su buhar∂ndan dolay∂ aspiratörün alt taraf∂nda su damlac∂klar∂ oluµma ihtimali de o kadar fazlad∂r. Emniyet teknigi belgesi VDE kontrol ve sertifika enstitüsü taraf∂ndan tanzim edilir: VDE Prüf- und Zertifizierungsinstitut Merianstrasse 28 D-63069 Offenbach Tel. +49-6983060115 Montajdan önce At∂k hava bir havaland∂rma bacas∂ üzerinden yukar∂ya veya doπrudan d∂µar∂ya aç∂k alana at∂l∂r.

At∂k hava ne devrede olan bir duman veya at∂k gaz bacas∂na, ne de ocak veya soba kurulmuµ olan yerlerin hava ç∂k∂µ∂na yarayan bir bacaya aktar∂lmamal∂d∂r. At∂k havan∂n d∂µar∂ ç∂k∂µ saπlayan bir sisteme iletilmesinde resmi ve yasal yönetmeliklere (örn. eyalet bina yönetmeliπi) dikkat edilmelidir. Havan∂n devrede olmayan bir duman veya at∂k gaz bacas∂na aktar∂lmas∂ için, yetkili baca kontrol ustas∂n∂n izni gereklidir.

Aspiratörün hava ç∂k∂µ modunda kullan∂lmas∂ ve ayn∂ zamanda bacaya baπl∂ yakma iµlemi (örn. havagaz∂, akaryak∂t veya kömür sobalar∂, daimi s∂cak su cihazlar∂, s∂cak su haz∂rlama cihazlar∂ gibi) durumunda, ilgili soba ve yakma cihazlar∂n∂n yanmas∂ için ihtiyac∂ olan yeterli hava giriµi olmas∂ saπlanmal∂d∂r. ∑lgili soba veya cihaz∂n kurulduπu yerdeki vakum 4 Pa (0,04 mbar) deπerini aµmazsa, tehlikesiz bir iµletme mümkün olur. Örn. kap∂lardaki, pencerelerdeki kapat∂lamayan delikler ve hava giriµ/ç∂k∂µ duvar baπlant∂lar∂ veya karµ∂l∂kl∂ kilit sistemleri gibi baµka teknik önlemler veya benzeri donan∂mlar sayesinde yeni yanma havas∂ giriµi saπlan∂rsa, söz konusu tehlikeli iµletme elde edilebilir. Yeterince hava giriµi saπlanmazsa, geri emilen yanma gazlar∂ndan dolay∂ zehirlenme tehlikesi söz konusudur. Bir hava giriµ/ç∂k∂µ duvar baπlant∂s∂ tek baµ∂na s∂n∂r deπere uyulmas∂na yetmez. Not: Deπerlendirmede daima evin tüm havaland∂rmas∂ dikkate al∂nmal∂d∂r. Örn. ocak ve gaz ocaklar∂ gibi ocaklar∂n kullan∂lmas∂nda bu kural uygulanmaz. Eπer aspiratör dolaµ∂ml∂ hava modunda (aktif karbon filtresi ile) kullan∂l∂rsa, her- hangi bir s∂n∂rlama olmadan iµletme mümkündür. At∂k hava modunda, eπer at∂k hava boru- sunda veya duvardaki baca baπlant∂s∂nda bir y∂π∂lma kapaπ∂ mevcut deπilse, aspi- ratörün bir y∂π∂lma kapaπ∂ ile donat∂lm∂µ olmas∂na dikkat edilmelidir. Cihaza bir y∂π∂lma kapaπ∂ ilave edilme- miµse, yetkili sat∂c∂lar üzerinden temin edilebilir (kullanma k∂lavuzunun özel aksesuarlar bölümüne bak∂n∂z). At∂k hava aπz∂n∂n iç parças∂n∂ kesip d∂µar∂ ç∂karmay∂n∂z. Y∂π∂lma kapaπ∂n∂n monte edilmesi: ❑ Y∂π∂lma kapaπ∂n∂n iki küçük ucunu, at∂k hava aπz∂ndaki deliklere tak∂n∂z. At∂k hava modu116 Montajdan önce Aspiratörün en yüksek rand∂man∂ için:

K∂sa, düzgün yüzeyli at∂k hava borusu.

Mümkün olduπu kadar az boru dirseπi.

Mümkün olduπu kadar büyük boru çap∂ (120 mm çap idealdir) ve büyük boru dirsekleri. Uzun, kaba yüzeyli at∂k hava borular∂, çok miktarda boru dirseπi veya küçük boru çap∂ kullan∂l∂rsa, en yüksek rand∂mandan sapma ve ayn∂ zamanda daha fazla ses, yani gürültü söz konusu olur.

Yuvarlak borular K∂sa at∂k hava borusu: ∑ç çap olarak asg. 100 mm tavsiye edilir. Uzun at∂k hava borusu: ∑ç çap olarak asg. 120 mm tavsiye edilir.

Yass∂ kanallar∂n, yuvarlak borulara eµdeπerde bir iç kesite sahip olmas∂ gerekir. Keskin veya dik aç∂l∂ dönüm noktalar∂ olmamal∂d∂r. l 100 mm yakl. 078 cm

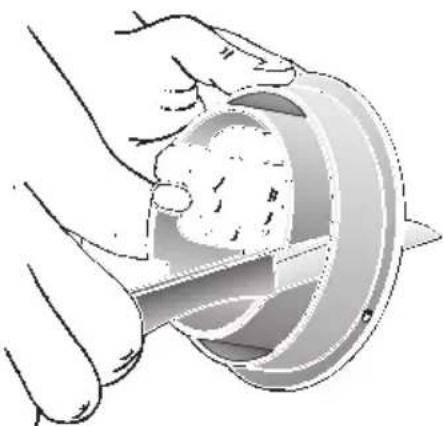

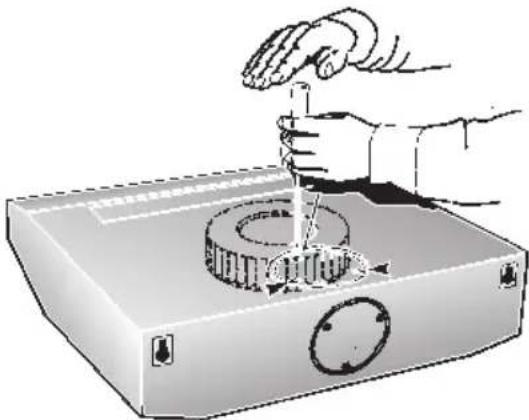

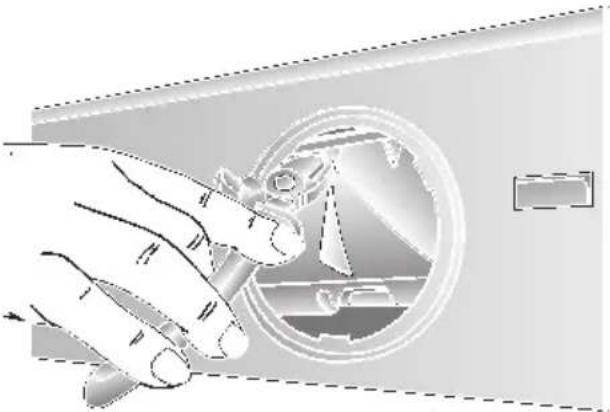

At∂k hava modunda, yeterince temiz hava girmesi saπlanmal∂d∂r. At∂k hava d∂µ duvardan d∂µar∂ya iletilecekse, bir teleskopik duvar kutusu kullan∂lmal∂d∂r. At∂k hava yukar∂: Boru çap∂: 100 veya 120 mm ❑ Aspiratörün üst taraf∂ndaki kapaπ∂ k∂r∂p aç∂n∂z. Bunun için, uygun bir alet ile tutturma noktalar∂na k∂saca vurunuz. Fana zarar gelmesini önlemek için, aleti dik tutunuz. ❑ K∂r∂p açt∂π∂n∂z delikten sac kapaπ∂ ç∂kar∂n∂z (bu parça ç∂kar∂lmazsa, gürültüye ve ar∂zaya sebep olabilir). ❑ 120 mm boru çap∂nda, at∂k hava aπz∂n∂n iç k∂sm∂n∂ kesip ç∂kar∂n∂z. ❑ At∂k hava aπz∂n∂ tak∂n∂z ve sonuna kadar çeviriniz.117 Montajdan önce Fana zarar gelmesini önlemek için, aleti dik tutunuz. ❑ K∂r∂p açt∂π∂n∂z delikten sac kapaπ∂ ç∂kar∂n∂z (bu parça ç∂kar∂lmazsa, gürültüye ve ar∂zaya sebep olabilir). ❑ 2 motorlu model: Plastik parçada delik arkaya doπru aç∂lmal∂d∂r. Bunun için, 3 dilim kesilmeli ve kesilip ayr∂lm∂µ olan parça d∂µar∂ ç∂kar∂lmal∂d∂r. At∂k hava arkaya: Boru çap∂: 100 mm ❑ Aspiratörün arka yüzündeki kapaπ∂ k∂r∂p aç∂n∂z. Bunun için, uygun bir alet ile tutturma noktalar∂na k∂saca vurunuz. ❑ At∂k hava aπz∂n∂n d∂µ k∂sm∂n∂ kesip ç∂kar∂n∂z. ❑ At∂k hava aπz∂n∂n iç parças∂n∂ tak∂n∂z ve sonuna kadar çeviriniz. Dolaµ∂ml∂ hava modu

Eπer at∂k hava modu için herhangi bir olanak yoksa, dolaµ∂ml∂ hava modu için bir aktif karbon filtresi tak∂lmal∂d∂r. ❑ Ek bir aktif karbon filtresinden geçerek temizlenen hava, tekrar aspiratörün kurulu olduπu yere geri verilir. ❑ Aktif karbon filtresinin tak∂lmas∂ iµlemi için, kullanma k∂lavuzuna bak∂n∂z. ❑ Eπer aspiratör at∂k hava modundan dolaµ∂ml∂ hava moduna al∂n∂rsa, at∂k hava deliπi kapat∂larak, herhangi bir tehlike oluµmas∂ önlenmelidir.Elektrik baπlant∂s∂ Aspiratör sadece yönetmeliklere uygun kurulmuµ, toprak hatt∂na sahip bir prize baπlanmal∂d∂r. Toprak hatt∂na sahip priz, aspiratöre mümkün olduπu kadar yak∂n ve ulaµ∂labilecek µekilde monte edilmelidir.

Toprak hatt∂na sahip priz, kendine ait bir elektrik ak∂m devresine baπlanmal∂d∂r. Elektrik verileri: Elektrik ile ilgili veriler, filtre çerçevesi ç∂kar∂ld∂ktan sonra cihaz∂n iç k∂sm∂ndaki tip levhas∂ veya tip etiketi üzerindedir. Onar∂m durumlar∂nda genel olarak aspiratörün elektrik beslemesini kesiniz. Baπlant∂ hatt∂n∂n uzunluπu: 1,30 m. Sabit baπlant∂ gerekmesi durumunda: Aspiratör kesinlikle sadece baπl∂ bulunduπunuz yetkili elektrik besleme iµletmesinde kay∂tl∂ bir elektrikçi taraf∂ndan baπlanmal∂d∂r. Elektrik baπlant∂s∂ kurulan tarafta bir ay∂rma tertibat∂ öngörülmelidir. Ay∂rma tertibat∂ olarak, 3 mm’den daha fazla kontak aç∂kl∂π∂ olan ve tüm kutuplar üzerinden kapanan µalterler kabul edilir. LS µalterler ve kontaktörler de bu µalterler grubuna girer. Eπer bu cihaz∂n baπlant∂ hatt∂ zarar görürse, herhangi bir tehlikeye yer vermemek için, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kiµi taraf∂ndan deπiµtirilmelidir. Bu aspiratör, AB parazitlenmeyi önleme yönetmeliklerine uygundur. Sabitlenmesi 60 cm geniµlikte aspiratör: 3 c∂vata ile.

90 cm geniµlikte aspiratör: 5 c∂vata ile.

Sabitlenmesi Duvara sabitlenmesi 50 cm geniµlikte aspiratör: 3 c∂vata ile.

5. Aspiratörü as∂n∂z.

6. Alt c∂vata, bir pul tak∂larak aspiratörün

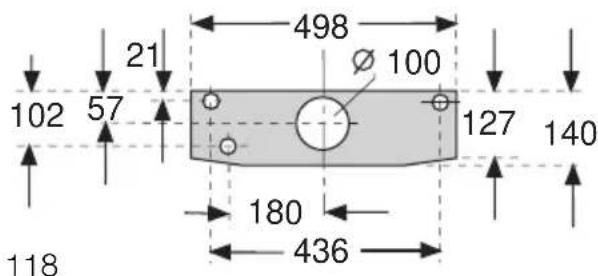

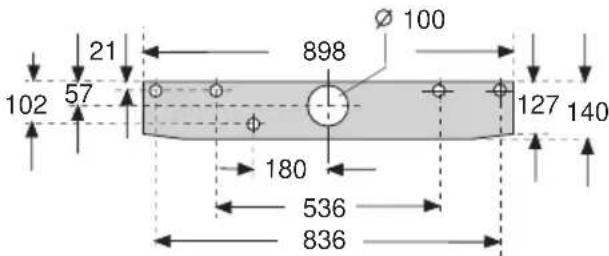

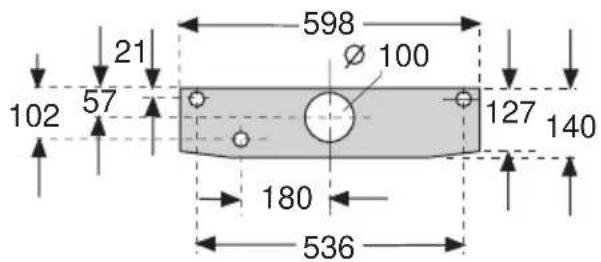

1. Sabitleme delikleri iµaretlenmelidir.

Ölçüler çizim veya resimlerden al∂nmal∂ veya µablon kullan∂lmal∂d∂r.

2. Delikler 8 mm çap∂nda delinmeli (sol ve

saπ) dübeller deliklere tamamen duvar hizas∂na gelinceye kadar bast∂r∂l∂p sokulmal∂d∂r.

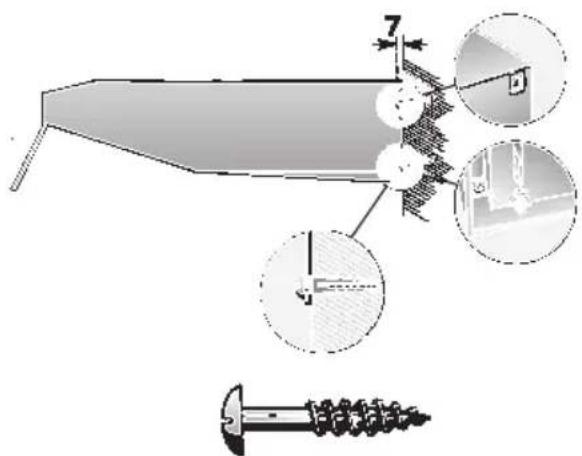

3. Üst c∂vatalar (sol ve saπ), c∂vata kafas∂

duvara yakl. 7 mm mesafe kal∂ncaya kadar vidalanmal∂d∂r.119 Üst dolaba sabitleme 50 cm geniµliπe sahip aspiratör: 4 c∂vata ile. 90 cm geniµliπe sahip aspiratör: 6 c∂vata ile.

60 cm geniµliπe sahip aspiratör: 4 c∂vata ile.

1. Sabitleme deliklerinin ölçüler çizim

veya resimlerden al∂nmal∂ veya µablon üst dolab∂n taban∂na tutulmal∂d∂r.

2. Sabitleme delikleri çizilerek iµartlenmeli

ve bir delme çivisi ile ön delik aç∂lmal∂d∂r. Yukar∂ doπru at∂k hava modunda, at∂k hava deliπi çizilmeli ve kesilip aç∂lmal∂d∂r. ❑ Elektrik kablosunun konumu dikkate al∂nmal∂d∂r; gerekirse dolap gerektiπi µekilde kesilmelidir.

4. Aspiratör dolab∂n taban∂na iyice

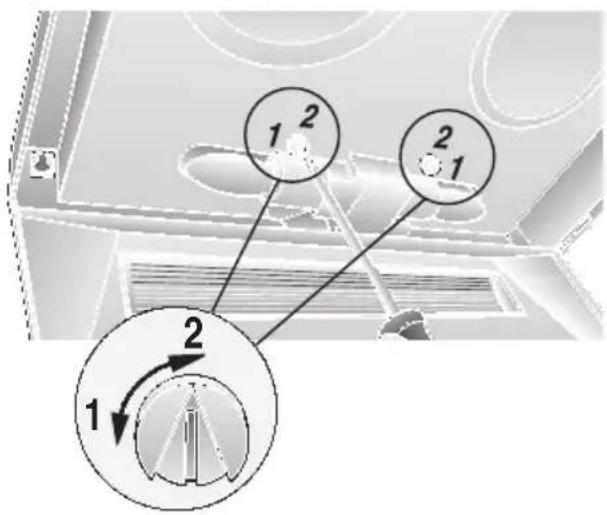

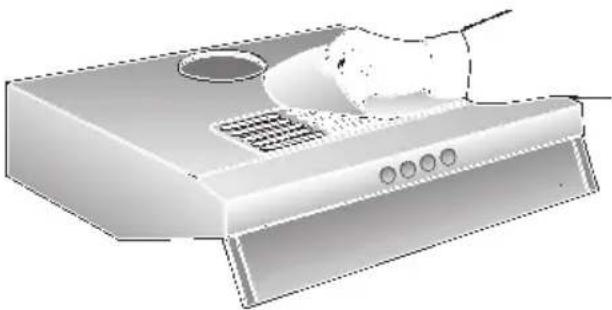

Aπ∂rl∂k (kg): At∂k havaGeniµlik Dolaµ∂ml∂ hava 50 cm 60 cm 1 motorlu 60 cm 2 motorlu 7,0 8,0 10,0 8,0 9,0 11,0 13,0 14,0 90 cm Teknik geliµtirmeler çerçevesinde tasar∂m deπiµiklikleri yapma hakk∂ sakl∂d∂r. 2 motorlu aspiratörde ∑µletme modunun ayarlanmas∂: ❑ At∂k hava modu: Pozisyon 1 ❑ Dolaµ∂ml∂ hava modu: Pozisyon 2 ❑ Ayarlama, sol ve saπ tarafta bir tornavida ile yap∂l∂r. At∂k hava modu: ❑ Ekteki kapatma folyosu, aspiratörün üst taraf∂na, hava ç∂k∂µ ∂zgaras∂ üzerine yap∂µt∂r∂lmal∂d∂r. Bu iµlemde yüzeyin temiz olmas∂na dikkat edilmelidir.121 Notizen122
