BRUGSANVISNING LC664WA10 SIEMENS
En risikofri drift er mulig dersom
undertrykke i rommet der ovenen er
monter icke overskrider 4 Pa (0,04 mbar).
Driftsmuligheter
Kun en murkasse for tilops- og utlopsluft alene garanterer ikke at grenseverdien blir overholdt.
Viktige henvisninger:
Viktige henvisninger
Tilleggshenvisninger ved gasskomfyrer:
Ved monteringen av gass cokeplater ma det tas hensyn til de nasjonale lovlige bestemmelsene (f. eks. i Tyskland: Tekniske regler for gassinstallasjon TRGI).
Det må tas hensyn til de respektive gyldige monteringsforskriftene og monteringshenvisningene fra produsenten av gassapparater.
Dampviften ma vare monter kun pa den ene sider ved et hoyt skap ell er hoy vegg. Avstanden ma vare minst 50 mm.
Minste avstand ved gass cokeplater mellom overkant av holderen for grytene og underkanten av damphetten: 650 mm, fig. 1.
Utløpsdrift
En risikofri drift er mulig dersom
undertrykket i rommet der ovenen er
monter icke overskrider 4 Pa (0,04 mbar).
Kun en murkasse for tilops- og utlopsluft alene garanterer ikke at grenseverdien blir overholdt.

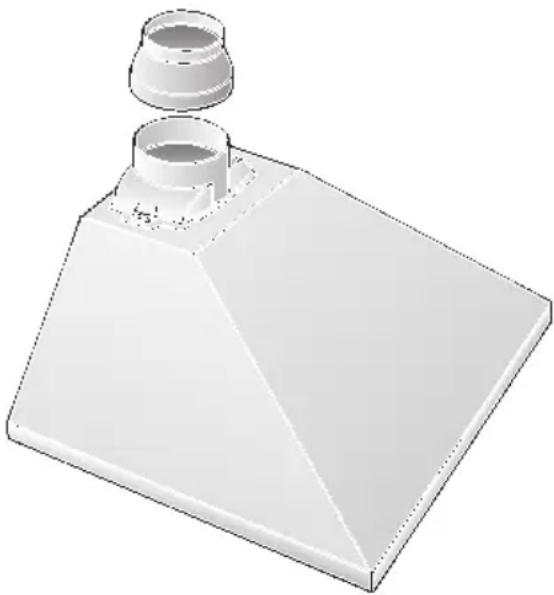

Tilkoplting til utlopsrør 125 mm:
Fest utlopsroret direkte til luftstussen.
Reduseringsstøten (ligger vedlagt eller fæs i faghandelen) festes til luftstussen og avluftsrøret settes på这部分.
Før montasjen

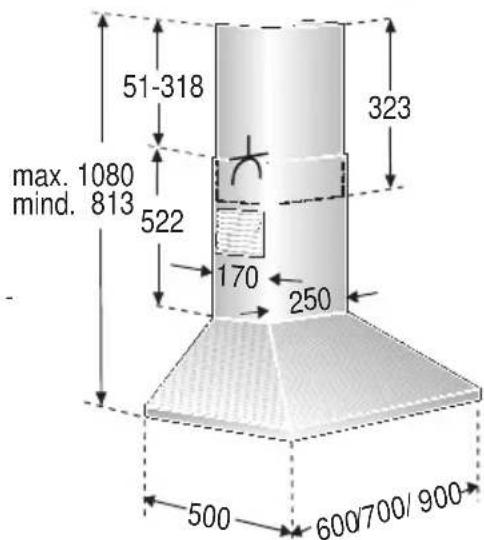

Resirkulasjonsdrift
Med aktiv kullfilter dersom det ikke er mulig for utlopsdrift.
Det komplette monteringssettet faes i faghandelen.
Lengden på tilkoplingskabelen: 1,30 m. Ved不同程度 fast tilkoping:
Damphetten mä i alle tilfeller tilkopies av en autorisert elektro-installator.
Henvisning: Pass på spezialt tilbehör som eventuelt på monteres.

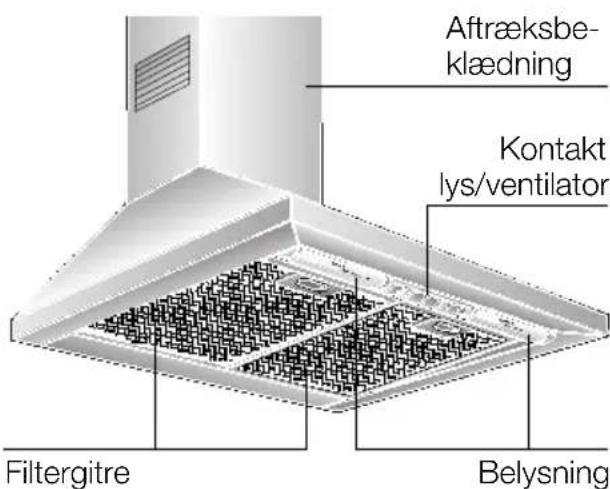

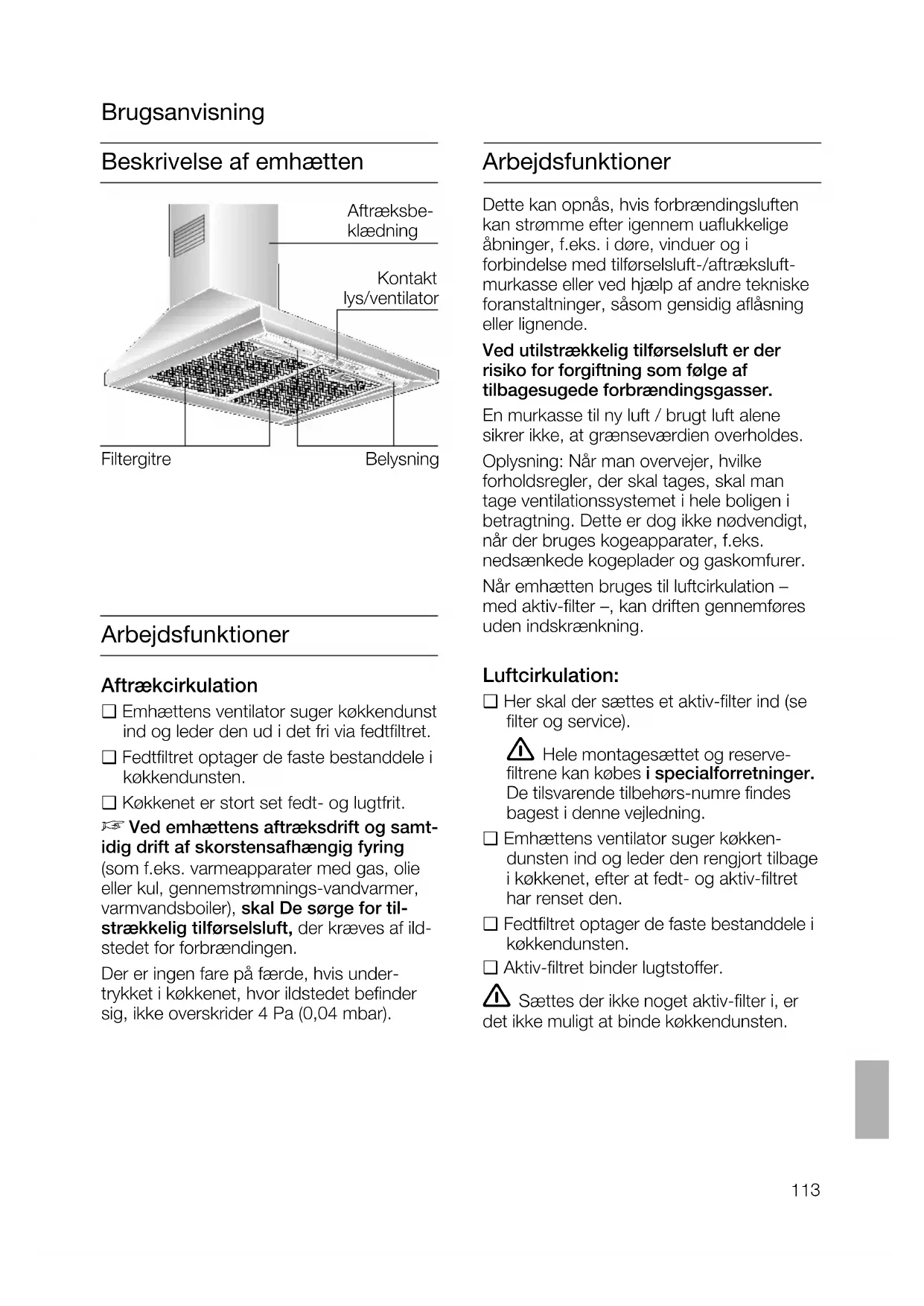

Beskrivelse af emhætten
Arbejdsfunktioner
Aftraekcirculation
Emhættens ventilator suger køkkendunst ind og leder den ud i det fri via fedtfiltret.
Fedtfiltret optager de faste bestanddele i kokkendunsten.
Kokkenet er stort set fe dt- og lugtfrit.
Ved emhættens aftræksdrift og samt-IDig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie ell er kul, gennemstrømnings-vandvarmer, varmvandsboiler), skal De sorge for til-strækkelig tilførsselsluft, der kræves af ild-stedet for forbændingen.
Der er ingen fare pa færde, hvis undertrykket i kokkenet, hvor ildstedet befindersig, ikke overskrider 4 Pa (0,04 mbar).
Arbejdsfunktioner
Dette kan opnås, hvis forbrændingsluften kan strømme after igennem uaflukkelige abninger, f.eks. i dore, vinduer og i forbindelse med tilførssluft-/aftraeksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, sasomgensidig aflåsning eller lignende.
Ved utilstrækkelig tilførssluit er der risiko for forgiftning som ffolge af tilbagesugede forbrændingsgasser.
En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværddien overholds. Oplysning: Nár man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i—hele boligen i betragtning. Dette er dog ikke nødvendigt,ningar bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer. Nár emhæten bruges til luftcirkulation – med aktiv-filter -, kan driften gennemfores.uden indskrænkning.
Luftcirkulation:
Her skal der saettes et aktiv-filter ind (se filter og service).
Hele montagesættet og reserve-filtrene kan købes i specialforretninger. De tilsvarende tilbehørns-numre vindes bagest i/DDne vegledning.
Emhættens ventilator suger kokkendunsten ind og leder den rengjort tilbage i kokkenet, after at fedt- og aktiv-filtret har renset den.
Fedtfiltret optager de faste bestanddele i kokkendunsten.
Aktiv-filtret binder lugstoffer.
Sættes der/DDke noget activ-filter i, er det/DDke muligt at binde kɒkkendunsten.
Vigtige henvisninger:
Denne brugsanvising gælder for flere modeller. Det kan vaere, at specielle udstyrsdetaljer er beskrevet, som ikke findes på din emhætte.
Denne emhætte opfylder de gældende sikkerhedsbestemmelser.
Reparationer mä kun udfores af fagfolk. Ufagligt udforte reparationer kan vare til stor fare for den, der benytter apparatet.
Emhætten ma ikke tages i brug, hvis den er beskadiget.
Tilslutningen og idrifttagningen mA kun udfores af en fagmand.
En beskadiget til Slutningsledning skal erstattes af fabrikanten aller dennes serviceafdeling uller an tilsvarende kvalificeret person, sa fare nikke kan opsta.
Emballagen skal bortskaffes forskriftsmaesigt (se montagevejledning).
Denne emhætte er kun beregnet til brug i husholdningen.
Emhætten mA kun benyttes med indsatte el-pærer.
Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper.
Emhætten mA aldrig benyttes.uden fedtfilter.
Overophedet fert ell er olie kan let
antændes. Derfor ma madretter med fert ell ole som
f.eks. pommes frites kun tilberedes under
opsyn.
Der må ikke flamberes under emhætten.
! Der er fare for ildebrand, nár flammerne stiger op mod fertifiltret.
Du skal have l'est brugsanvisingen grundigt igennem, for emhaeten tages i.
brug. Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.
Opbevar brugsanvisningen et sikkert sted. Den kan vaere nyttig, hvis em hætten overages af andre.
Kogepladerne skal altid vare daekket til med gryder, pander o.lign.
Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benyttte emhaeten (se montagevejledningen).
Nedsaenkede kogeplader med gas / gaskomfurer
Brug ikke alle gas-kogeplader på en gang i lang tid (maks. 15 minutter) ved højeste varmebelastning, da overfladerne bliver varme og der derved er fare for forbrænding, hvis man berører overfladerne, eller fare for beskadigelse af emhætten. Er emhætten monteret over en gas-kogeplade, skal emhætten ære indstillet på maks., hvis tre eller flere kogeplader bruges på samme tid.
Driftsforstyrelser
Hvis De har sporgsmål, eller hvis der opstå driftsforstyrrelser, kan De ringe til serviceværkstedet.
(se fortegnelsen over serviceværksteder).
Ved opkald bedes De angive:
E-nr.
FD
Notér numre i de ovenstaende rubrikker. Numre neder De pa typeskitet pa andersiden af emhætten, nr filtergitteret er taget af.
Betjening af emhaetten
Kokkendunsten kan mest effektiv fiernes ved:
at tænde for emhaetten
när man begynder at lave mad.
□ forst at slukke for emhaeten et par minutter after, at man er faerdig med at lave mad.

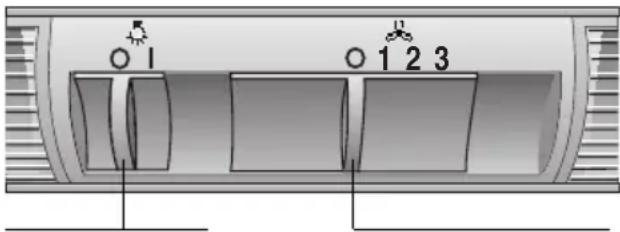

Belysning Taendt/Slukket
Ventilatortrin
Taend:
Skub den hijre skydekontakt hen pa det onskede ventilatortrin.
Sluk:
Skub den højre skydekontakt tilbage pa 0.
Belysning:
Belysningen kan benytttes til enhver tid, ogsa när ventilatoren ikke er taendt.
Filter og service
Fedtfilter:
Der er indsat metalfiltre til at optage defedtholdige bestanddele i kokkendunsten.
Filtermätterne er lavet af nikke-brændbart metal.
Bemerk:
Efterhanden som filtrene fydes med fedtholdige reststoffer, bliver de lettere anteendeligt, og emhættens Funktion kan nedsettes betydeligt.
Vigtigt:
Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opsta på grund af den kraftige varme under friturekogning eller stegning.
Rengoring af metalfedtfiltrene:
Ved normal brug (1 til 2 timer dagligt)
skal metal-fedtfiltret renses after 8 til 10 uger.
Filtrene kan vaskes af i opvaske-maskinen. Derved er en let misfarvning mulig.
Vigtigt:
Helt fyldte metal-fedtfiltre ma ikke vaskes af sammen med andet køkkengrej.
Vaskes filtrene af i帽子, skal de Ieegges i blod imeget varmt opvaskevand.
Derefter skal de børstes af, skylles godt ud og dryppes af.
Metal-fedtfiltrene tages ud og saettes ind:
Efterhanden som filtrene fydes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhaettens Funktion kan nedsættes betydeliglt.
Vigtigt:
Rettidig udskiftning af aktivkulfilteret er med til at forebygge brand, som kan opsta som folge af ophobet varme, när der fritteres eller steges.
Indbyngning:
- Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og saettes ind).
- Anbring et aktiv-filter på højde og venstre side af ventilatormotoren og drej dem fast, til de falder i hak.
- Montér fedtfiltrene (se Metal-fedtfiltrenetages ud og saettes ind).
Udbygning:
Udbygningen sker i omvendt rækkefolge.
Udskiftning af aktiv-filtrene:
Ved normal brug (1 til 2 timer dagligt)
skal aktiv-filtrene udskiftes cirka 1 gang om Året.
De kan kobes i SPECIALFORRETNINGER (se ekstra tilbehør).
Der mä kun benyttes originale filtre.
Dermed garanteres der for optimal Funktion.
Bortskaffelse af deGAME aktiv-filtre:
Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.
Apparatet skal gores stromløs ved at trække netproppen ud eller ved at afbryde for sikringen.
När fertfiltrene rengøres, skal det fert vaskes af, der har sat sig pa de tilgaengelige dele af emhætten. Derved forebygges brandfaren, og en optimal Funktion sikres.
Emhaeten vaskes af med meget varmt opvaskevand aller mildt vinduesrens.
Er emhaeten meget snavset, forsog da\
inke at kradse snavset af. Brug i stedet\
en fugtig klud til at oplose det\
fastsiddende snavs.
Benyt seksurende midler aller grove kakkensvampe.
Henisning: Alkohol (sprit) ma ikke benyttes på kunststofflader, der kan opsta matte pletter.
Pas pa! Sorg for rigelig frisk luft i kokkenet, ingen aben ild!.
Skydekontakten ma kun rengores med en blod, fugtig klud (mildt opvaskemiddel). Benyt ikke stårelns til rengering af skydekontakten.
Overflader af rustfrit stål:
Benyt en mild ikke skurende stårens.
Rengor kun overfladen i stalets sliberetning.
Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-syre- eller chloridholdige rengøringsmidler!
Overflader af aluminium og kunststof:
Brug et vindueslaeder erler en blod, fnug-fri klud af microfibre.
Brug jegke tørre klude.
Brug et mildt vinduesrens.
Undga brug af skrappe, syre-ller ludholdige rengoringsmidler.
□ Undgå brug af skuremidler.

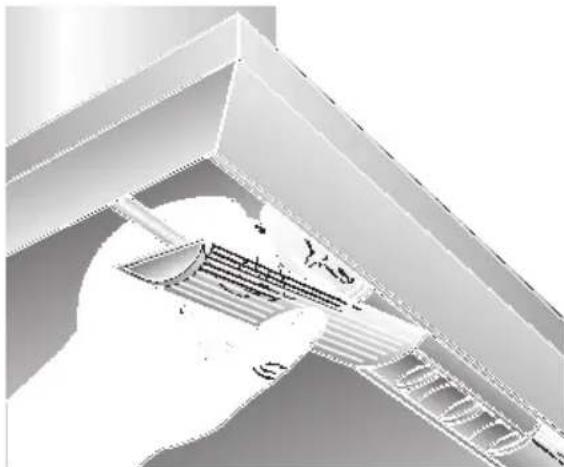

Skiffe av lyspaerer
- Der slukkes for emhætten og apparatet gores strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.
- Tag filtrene ud (se Filter og vedligeholdelse).
- Fjern lampetildaekningen ved at trykke den ud af listen oppefra.
- Lamperne udskiftes (almindelige glodelamper med maks. 40 W, sukkel E14).
- Lampetildaekningen saettes indigen.
- Sæt fertiftrene på pladsigen.
- Strømtilforslen genoprettes ingen enten ved at stikke netproppen ind aller ved at slå sikringen til.
Vigtige oplysninger
Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljoet. Udtjente maskiner bør gores ubrugelige.
Forpakningsmaterial skal bortskaffes forskriftsmaesigt:
Voreprodukterkræver en effektiv beskyttesemballage under transporten. Idenne sammenhäng begraenser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.
Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.
Emhaeten kan bruges som aftræk og til cirkulation.
Emhaeten skal altid placeres lige口中 over kogepladerne.
Den mindste afstand mellem elektriske kogeplader og emhaettens nederste kant: 550 mm, Fig. 1.
Det er kun tilladt at montere emhaeten over et ildsted til faste brændstoffer, fra hvilke der kan udga en brandfare (f.eks. gnister), hvis ildstedet har et lukket, icke aftageligdt daksel og hvis de forskritter, som gelder i Danmark, overholds. Denne restriktion gelder icke for gas-komfurer og nedsænkede kogeplader med gas.
Joindre afstandenermel emhætte og kogested,desto større er muligheden for,at der dannes vandrabr pa undersiden af emhætten pogrund af dampe,der stiger op.
Yderligere henvisninger ved gaskogeplader:
Gaskogeplader skal monteres iht. gaeldende nationale love og bestemmelse (f.eks.i Tyskland: Tekniske Bestemmelse Gasinstallation TRGI).
De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholds.
Emhaeten ma kun pa den ene side vare monteret ved widen af et hoot skab ell er en hj vaeg. Afstand mindst 50 mm.
Den mindste afstand mellem gaskogepladernes overste Kant og emhaettens nederste kant: 650 mm, Fig. 1.
Aftraek
Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.
Den brugte luft, der gar bort, ma hverken ledes ud i en rog-ller roggaskamin, der er i Funktion, ellr i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.
Ved afledning af affrak skal de stedlige og lovmaessige forskrifter foles (f.eks. bygningsforskrifterne i landet).
Ved luftens udstromning til røg- og roggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelse.
Ved emhaetens aftraeksdrift og samtidig drift af skorstensafhengig fyring (som f.eks. varmeapparater med gas, olie ell er kul, gennemstromningsvandvarmer, varmvandsboiler), kal De sorge for tilstrakkelig tilforselsluft, der kræves af ildstedet for forbrændingen.
Der er ingenfarepafere,his undertrykketikokkenet,hvorildstedet befindersig,ikkeoverskrider4Pa(0,04 mbar).
Dette kan opnås, hvis forbrændingsluften kan strømme after igennem uaflukkelige abninger, f.eks. i dore, vinduer og i forbindelse med tilførssluft-/aftraeksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, sasomgensidig aflåsning eller lignende.
Vedutilstrækkeligtilforselslufter der risiko for forgifting som ffolge af tilbagesugede forbrændingsgasser.
En murkasse til ny luft / brugt luft alene sikrer ikke, at graansevaerdien overholds.
Oplysning: När man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragting. Dette er dog ikke nødvendigt, nar der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer. När emhætten bruges til luftcirkulation - med aktiv-filter -, kan driften gennemfores.uden indskraenkning.
Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskop-murkasse.
Inden monteringen
Ved affraksdrift bør der monteres en kontraklap, hvis en sadan ikke findes i roret for brugt luft aller murkassen.
Hvis der ikke følger nogen kontraklap med emhaeten, kan en sádan købes i en specialforretning.
Montering af kontraklappen:
De to klapper skal kinne bevæges let opad.
Ledes den brugte luft ud gennem ydervaeggen, bør der bruges en teleskop-murkasse.
Foruudsætninger for at emhætten arbejder optimal:
Kort, glat affraeksr.
Sà fá bójede rør som muligt.
Brug sà store rordiametre som muligt og store rorbuer.
Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rordiametre medforer afvigelse af den optimale lufteffekt, og samtidig øges støjen.
Runde r:
Vi anbefaler:
Indvendig diameter paa 125 mm, dog mindst 100 mm.
Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre pà de runde rør.
Drejer det sig om andre rordiametre:
Saettes et taetningsband i.
Ved aftraksdrift skal man sorge for tilstrækkelig lufttilforsel.
Tilstnuting med aftraksr 日 125 mm:
□ Aftraeksroret fastgores direkte pa aftraeksstudsen.
Tilslutning med aftraksr 口 100 mm:
Fastgör reduktionsstudsen (er vedlagt aller kan kubes hos forhandleren) pa Luftstudsen og anbring derefter aftraeksroret pa Luftstudsen.
Inden monteringen
Luftcirkulation
Med aktiv-filter hvis aftraek seks er mulig.
Hele montagesættet kan købes i specialforretninger.
De tilsvarende tilbehørs-numre findes bagest i dette vejledning.
Forberedelse af væggen
Væggen skal vaere jaevn og lodret.
Sorg for at dyvlerne sidder rigtigt fast i vaeggen.

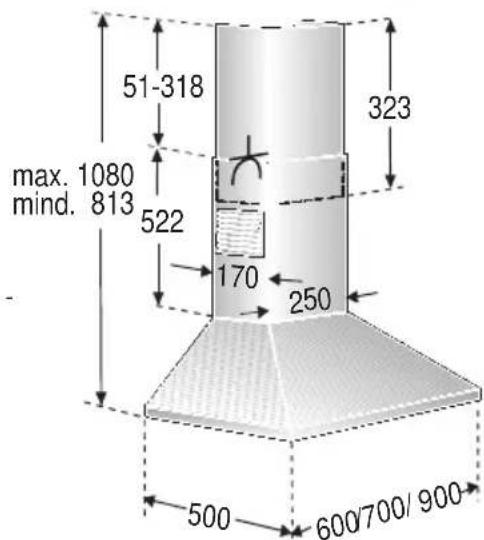

Vægt i kg:
| Aftræk Luftcirkulation | ||
| 12,560 cm | 13,5 | |
| 70 cm | 13,0 14,0 | |
| 90 cm | 3,9 14,9 | |
Der forbeholds ret til kontruktionsaendringer indenfor den tekniske udviklings rammer.
Elektrisk tilslutning
Emhætten må kun sluttes til en stikdase med jordledning, der er installerer iht. de gældende bestemmelse. Stikdasen skal helst anbringes direkte bagved aftræksbeklaedningen.
Elektriske data:
De vindes pa typeskitet pa andersiden af emhaeten og kan ses, nar filtrrammerne tages af.
Ved reparationer skal emhaeten altid gores stromfrit.
Længe på tilslutningsledningen: 1,30 m.
Er det nødvendigt med fast tilstulting:
Emhætten mA kun tilsluttes af en el-installator, der er godkendt af det pagaeldende elektricitetsværk.
Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstas enkontakt med enkontaktabning pa mere end 3mm og udkobling af alle poler. Herunder horer ledningssikrings-kontakter og kontaktorer.
En beskadiget tilslutningsledning skalerstattes af fabrikanten aller af dennes serviceafdeling aller af en tilsvarende kvalificeret person, sa fare ikke kan opsta.
Dette apparat opfylder gaeldende EECbestemmelier om radiostjdaempning.
Montering
Denne emhætte er beregnet til montering på en kokkenvæg.
- Tag festfilteret af (se brugsanvising).
- Træk en linie på væggenmidt over kogepladerne fra loftet til emhaettens nederste kant.

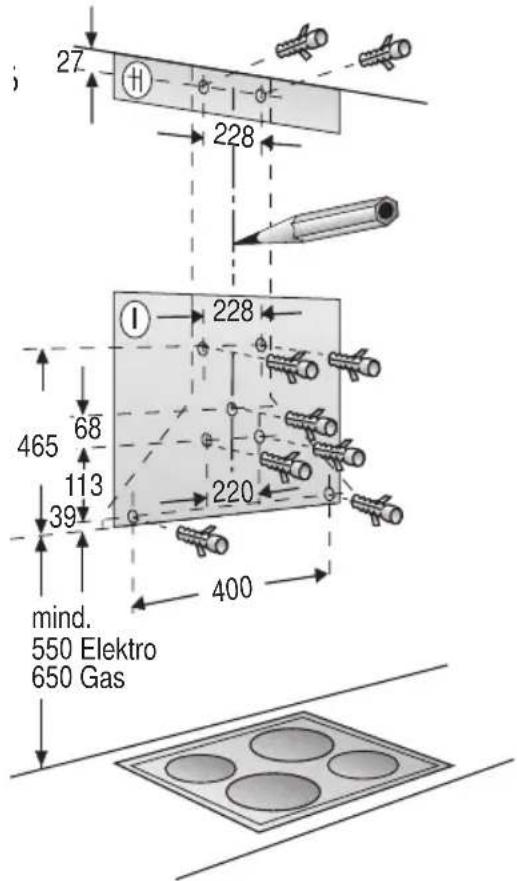

- Brug skabelonen til at opmaerke de steder pa væggen, hvor skruerne skal anbringes.
Den mindste afstand mellem elektriske kogeplader og emhaettens nederste kant: 550 mm mellem gaskogeplader og emhaettens nederste kant: 650 mm skal overholds. Den nederste kant paskabelonen svarer til den nederste kant pæmhaeten.
4. Bor 5 huller til fastgorelse af emhaeten og 4 huller til fastgorelse af holdevinklerne til affraeksbeklaedningerne 8 mm og tryk dyvlerne ind, sa de flugter med vægge
Henisning: Vær opmaerkso m pa ekstra tilbehorsdele, som evt. skal monteres.

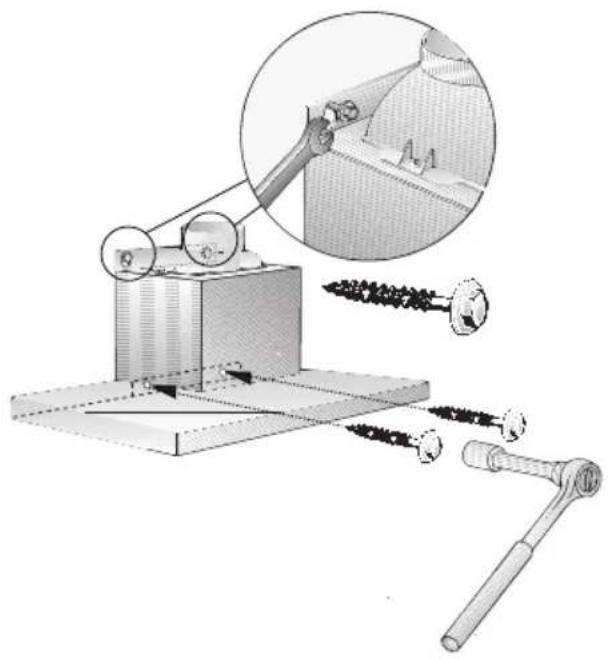

- Fastskru de 2 holdevinkler til aftraksbeklaedningerne foroven og forneden.
- Idrej skruen i midten (eden skive) bortset fra ca. 5 mm, hvilket er en hjælp i forbindelse med fastgorelse af emhaeten.
- Fastgor emhaeten i skruen.
Montering
- Idrej de Øvrgie 4 skruer med skiver.
Emhætten skal justeres rigtigt, ffor de 4 skruer fastspændes.
- Rorforbindelse etableres.
- Elektrisk forbindelse etableres.
11. Model af rustfrit stål:

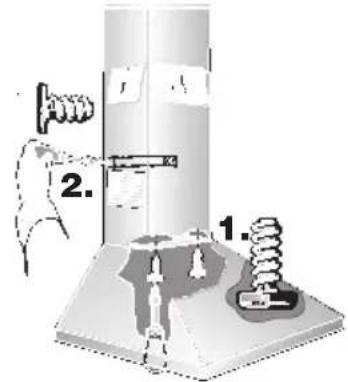

Træk beskyttelsesfoliet af de to aftraeksbeklaedninger.
Undgå beskadigelser af de sarte overflader.
- Skru den overste aftraeksbeklaedning fast pa sider af holdevinklen med 2 korte skruer.
- Anbring den nederste aftraeksbeklaed- ning pa emhaeten og skru den fast pa emhaeten med 2 Lange skruer, som skrues i nedefra.
Undgå ridser i forbindelse med montering af den nederste aftraeksbeklaedning. Ridser kan f.eks. undgas ved at anbringe monteringsskabelonen hen over kanten pa den nederste aftraeksbeklaedning.
Skru derefter aftraksbeklaedningen fast pa sider af holdevinklen med 2 korte skruer.
Indstil aftraksbeklaedningen, for de 2 skruer fastskrues.
- Sæt fedtfILTERet på pladsigen (se brugsanvisning).

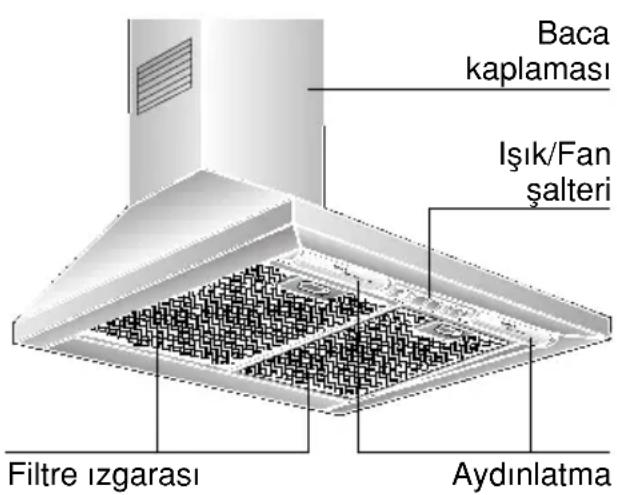

Cihazın tarifi
