KÄYTTÖOHJE LC664WA10 SIEMENS

Liesituuletin imee keittiöhöyryn ja johtaa. sen rasvasuodattimen lapi ulkoilmaan.
Rasvasuodatin keräa keittiöhöryn kiinteät aineet.
Keittiö pysyy puhtaana rasvasta ja Hajusta.

Kun liesituuletin on hormiliitantäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy- tai hiilämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittävastä tuloilman saannista, jotta tulisija saa tarpeeksī ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tahān pāastān,Jos palamiseen tarvittava ilma voi aina vivrata avoimien aukkojen kautta,joita on esim. ovissa,ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järjestetty muita teknisiat toimenpiteita kayttäen,esim.keskinäisen lukituksen tms.avulla.

Jos tuloilman saanti ei ole riittäva,
aiheuttavat takaisinimetyt palamiskaasut
myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaan takaa raja-arvojen pysymista annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tama saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, kayttoa.

Jos liesituuletinta kaytetaan aktivihiilisuodattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihiisuodatin (katso: Suodatin ja huolto).
Taydellisen asennussarjan ja varasuodattimia saat kodinkonelikkeista. Lisavarusteiden numerot loydat tamkan kayttoohjeen lopusta.
Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.
Rasvasuodatin keräa keittiöhöryn kiinteät aineet.
Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Jos aktivihiilisuodatin jatetaan asentamatta, tuuletin ei pysty sitomaan keittiöhyryista hajuaineita eikä kostenta.

Tärkeitä ohjeita:

Tämä käyttoohje on tarkoitetu eri mallille. Tastä johtuen on mahdollista, etta kaikki tassä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sahkolaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen kayttajalle suuria vaaroja.

Jos laite on vaurioitunut, sitä ei saa ottaa käyttoön.
Liitann ja kayttoonoton saa suorittaa vain alan ammattimies.
Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutetu huoltolike tai huoltomies vahinkojen valttamiseksi.
Toimita pakkausmaterialiaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).
Tämä liesituuletin on tarkoitetu vain kotitalouskäyttoön.
Käytä liesituuleinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
Vaihda rikk menneiden lamppujen tilalle heti uudet jaljell olevien lamppujen ylikuormittumisen valttamiseksi.
Liesituuletinta ei saa käytta ilman rasvasuodatinta.
Ylikuumentuneet rasvat tai oljyt syttyvathelposti palamaan.
Kayta siksi oljya tai rasvaa ruoan, esim.
ranskan perunoiden, valmistukseen vain valvonnan alaisena.
Aä suorita liekitystä liesituulettimen alla.
!ousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

Lue huolellisesti käyttoohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käytöön liittyvää tietao sekä laitteen hoito-ohjeita.
Säilytä hyvin käytto- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

Alä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.
Liesituulettimen käytto kiinteillä polttoaineilla (hilli, puu tai tms.) toimivientulisijojen ylapuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

Paloturvallisuuden ja palovammojen
ehkäsemisen vuoksi älä kaytä kaikkia
kaasulla toimivia keittoalueita
samaaikaisesti maksimiteholla pidemman
aikaa (max. 15 minuuttia).
Kun liesituuletin on asennettu kaasulla
toimivan keittotason ylapuolle, kytke
liesituuletin maksimiteholle, jos kaytät
samaaikaisesti vähintään kolmea kaasulla
toimivaa keittoaluetta.

Häriö

Häirön sattuessa tai jos sinulla on kysyttrvää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot lóydát liesituulettimen sisäosan tyyppikilvestä, kun suodatinritila on irrotetu.

Liesituulettimen käytto

Nain keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin
alkaessasi valmistaa ruokaa.
Kytke tuuletin toiminnasta vasta
muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Valaistus
Tuuletusteho
pois/paalle

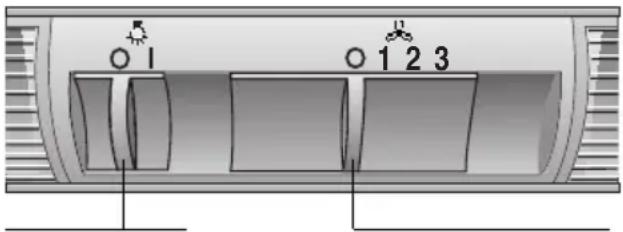

Kännistys:

Työnnä oikeanpuoleinen liukukytkin haluamasi tuuletustehon kohdalle.

Kytkeminen toiminnasta:

Työnnä oikeanpuoleinen liukukytkintakaisin asentoon 0.

Valaistus:

Voit kayttta valaisinta milloin tahansa, myos kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiohoyryn rasvaisten ososten keräamiseen käytetaän metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom!.

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, valtyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessa syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhistus:

Normaalin toiminnan yhteydessä (1 - 2 tuntia paivittain) on metallinen rasvasuodatin puhdistettava 8 - 10 viikon valein.
Voit pestä suodattimen astianpesukoneessa. Suodattimen vari saattaa tällöin hieman muuttua.

Tärkeä:

Voimakkaasti kyllastynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

Kun puhdistat suodattimen käsin, annasen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valuakaisi.

Metallisen rasvasuodattimen irrotus ja kiinnitys:

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdistarasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Rasvasuodatin:

Keittiohoyryn rasvaisten ososten keräamiseen kaytetaan metallisia rasvasuodattimia.

Huom!.

Syttymisvaara kasvaa, kun rasva kyllastaa suodatinta; liesituulettimen toiminta saattaa talloin heikentya.

Tärkeää:

Kun vaihdat aktiivihiisusuodattimen saannolissesti, valtyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydesssyntyva kuumuus saattaa aiheuttaa.

Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnits).
2. Aseta liesituulettimen moottorin oikealle ja vasemmalle puolle aktivihilisuodatin ja kierra suodatinta, niin etta se lukkiutuu paikoilleen.

1. Kiinnitä rasvasuodattimet (katso Metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

Irrotus tapahtuu painvastaisessaa jarjestyksessa.

Aktiivihiilisuodattimien vaihto:

Normaalikaytossa (1-2 tuntia paivittain) aktivihilisuodattimet tulisi vaihtaa noin kerran vuodessa.
Aktiivihilisuodattimia saat alan likkeista (katso lisavarusteet).
Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytösta pointettujen aktiivihiilisuodattimien havittäminen:

Aktivihilisuodattimissa ei ole Haitallisia aineita. Ne voi havittä yhdessa muiden kotitalousjatteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sahkoverkosta joko vetamalla pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

Puhdista rasvasuodattimien puhdistuksen yhteydessa puhdistettavissa olevarungon osat nihin kertyneestlaista. Nain ehkäistaan sytymisvaara ja toiminta pysyy parhaana mahdollisena.
Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella.
Alà raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
Alä käytä hankaavia puhdistusaineita tai sienia.
Huom.: Alä puhdista muovipintoja alkoholilla (sprillä), nihin voi jäädä himmeita läikkä

Varo! Huolehdi keittion riittavasttuuletuksesta, ei avotulta.

Puhdista liukukytkin ainoastaan pehmeallä, kostealla pyyhkeellä pyyhkimallä (mieto pesuliuos).

Alä käytä teräksen puhdistusaineita liukukytkimen puhdistamiseen.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
Puhdista vain hionatasuunnassa.
Aä puhdista teraspintoja hankaavilla sienillä alaka hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

Käytä pehmeäikkuna-tai mikrokuitulinaa, josta ei irtoa nukkaa.
Alä kaytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta
Alä käytä syövytäviä, happo-tai emaspitoisia puhdistusaineita.
Alä kayta hankaavia puhdistusmenetelmia.

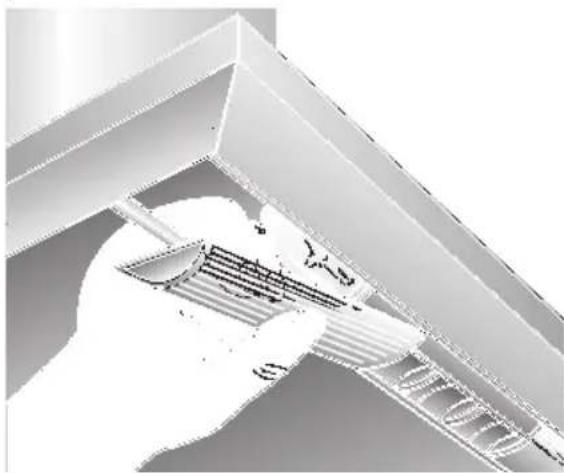

Lamppujen vaihto

1. Kytke liesituuletin pois paälta ja irrota sahköverkosta vetamällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.
2. Irrota rasvasuodattimet (katso Suodattimet ja huelto).
3. Irrota lampun suojus yläkautta pidikelistasta.

1. Vaihda lamppu (tavallinen hehkulamppu max. 40 W, kanta E14).

1. Kiinnitä lampun suojus takaisin paikoilleen.
2. Kiinnitā rasvasuodattimet takaisin paikoilleen.
3. Kytke liesituuletin verkkovirtaan panemalla pistoke pistorasian tai kytkemallä virta sulakkeesta.

Tärkeitä ohjeita

Käytösta poistetut laitteet voidaan käyttaa hyväksi toimittamalla ne kierrätykseen, joloin niista saadaan raaka-aineita uusiokäyttoön.
Tee käytösta poistettu laite käytökelvottomaksi ennen havittämista.
Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ymparistöystavllisiä ja ne voidaan kierrattä. Suojele ymparistöa havittamalla pakkausmaterialiaali ymparistöystavllisesti.
Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.
Liesituuletinta voi käyttaa hormilitantäisenä ja huoneilmaan palauttavana.
Asenna liesituuletin aina keittotason keskikohdan ylapuolelle.
Sähkölieden keittotason ja liesituulettimen välisen etäisyden tulee olla vähintään: 550 mm, kuva 1.
Liesituulettinen asennus on sallittu esim. kipinoinnista aiheutuvan palovaaran vuoksi kiinteilla poltoaineilla toimivien liesien ylapuolle vain, jos liesi on varustetu suljetulla kiintealla kannella ja jos noudatetaan maakohtaisia märäyksiä. Tämra rajoitus ei koske kaasuliesiä eikä kaasukeittotasola.
Mitä pienempi liesituulettimen ja keittotason valinen etäisyss on, sitä suurempi on mahdollisuus, etta ylos kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisähjeita:

Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisäteisiä märäyksiä (esim. Saksassa: Tekniset märäykset kaasuasennuksista TRGI).
Noudata voimassaolevia asennus-märäryksiä ja kaasulaitteiden valmistajien asennusohjeita.
Asenna liesituuletin siten, etta ainoastaan sen toisella puolella on korkea kaappi tai seinä. Vahimmäisetäisyys 50 mm.
Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen valillä tulee olla tilaa vahintään: 650 mm, kuva 1.

Toiminta hormilitantäisenä

Poistoilma johdetaan ylos ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminassa olevan savu- tai ilmanvaithohormiin (esim. tulisijojen ilmanvaithohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisäteisiä märäyksiä.

Mikäli poistoilma johdetaan käyttämattömänä olevaan savu- tai ilmanvaihtohormiin, siiren on staatava lupa paikallsila tvaranomaisilta.

Kun liesituuletin on hormilitantäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, oljy- tai hiillämmiteinen lammityslaite tai vedenlammitin), on huolehdittava riittävastu tuloilman saannista, jotta tulisija saa tarpeeksilmaa palamista varten.

Vaaraton toiminta on mahdolista, jostulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästaan,Jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitannöissä, tai ilmanvirtaus on järestetty muita teknisä toimenpiteita kayttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittäva,
aiheuttavat takaisinimetyt palamiskaasut
myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistaantakaaraja-arvojen pysymista annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä saantö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttoa.

Jos liesituuletinta kaytetaan aktivihilisuodattimen kansa, joloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulosulkoseinän lapi, on syyta kayttata teleskooppiliitosta.

Ennen asennusta

Hormilitannass on syyta asentaa sulkulappa, jos sitä ei ole poistoputkessa. Jos sulkulappa ei kuulu laitteen toimitukseen, niin niitta on saatavissa alan likkeista.

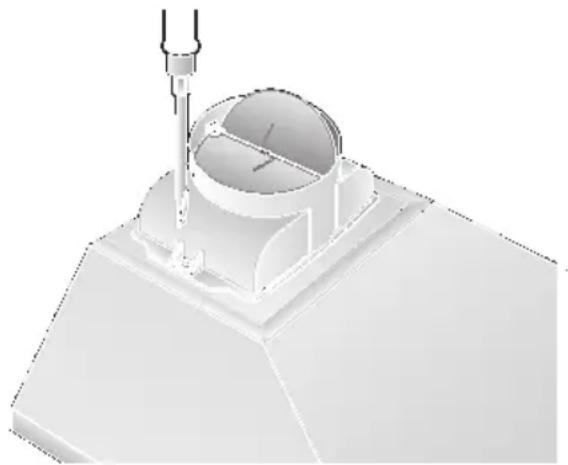

Sulkapan asennus:

Kiinnitta sulkulappaa ensnuskaulukseen.

Molempia lappià pitää pystyä liikuttamaan hieman joustaen yloispän.

Jos poistoilma johdetaan ulosulkoseinan lapi, on syyta kayttä teleskooppiliitosta.

Liesituulettimen paras mahdollinen teho:

Lyhyt sileä poistopukti.
Mahdolisimman vahan mutkia.
Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetaan pitkä, karkeapintaisia
poistoilmaputkia, paljon mutkia tai
halkaisijaltaan pieni putkia, ei
tuulettinen teho ole ena
optimaalinen ja samalla melu
lisäantyy.

Pyoreat putket:

Suositeltava sisahalkaisija 125mm ,vahintaan kuitenkin 100~mm

Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyoreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä kännöksiä.

Jos putken halkaisija on erilainen: käytä tiivistenauhaa.
Hormiliittannassa on huolehdittava riittavan tuloilman saannista.

Poistoilmaputken liitanta 125 mm:

Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

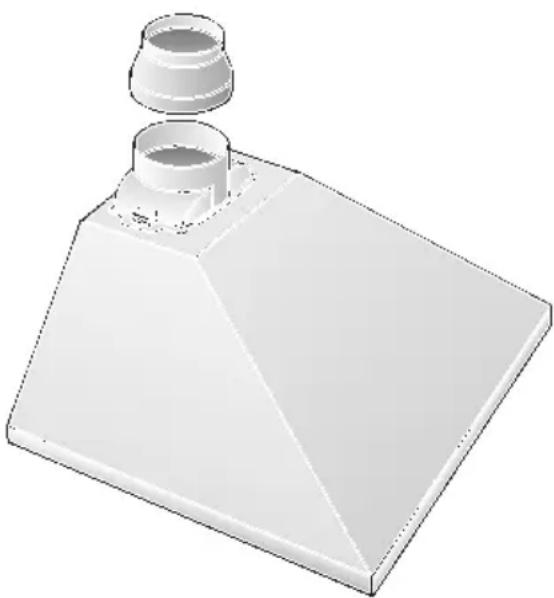

Poistoilmaputken liitanta 100 mm:

Kiinnitupaistuskappale (toimituksen mukana tai saatatvissa alan likkeista) asennuskaulukseen ja kiinnitta tahan poistoilmaputki.

Ennen asennusta

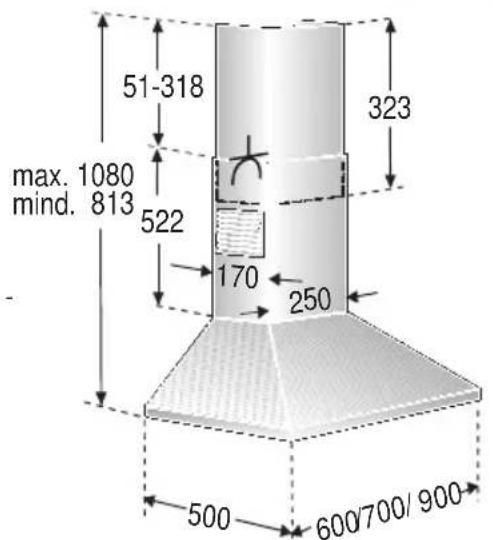

Toiminta huoneilmaan palauttavana

Kun hormilitäntä ei ole mahdollista, on käytettävå aktivihiilisuo-datinta.

Täydellisen asennussarjan ja varasuodattimia saat kodinkonelikkeistä. Lisāvarusteiden numerot lóydát támän káyttoohjeen lopusta.

Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora.
Huolehdi,etta tulpat on kiinnitetty kunnolla seinaan.

Paino kiloissa

	Poistoilma Kiertoilma
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Oikeudet mutotksiin teknisen kehityksen puitteissa pidatetaan.

Sahkoliitanta

Liesituulettimen saa liittaa vain
märäysten mukaisesti asennettuu
suojakosketinpistorasiaan.
Sijoita suojakosketinpistorasia heti
hormisuojuksen taakse mikäi mahdollista.

Sahkotiedot:

Sähkötiedot loytyvat laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistetu.

Korjaustöiden ajaksi liesituuletin on irrotettava sahköverkosta.

Liitantajohdon pituus: 1,30 m.

Kun liitantà on kiinteà:

Liesituulettimen liittannan saa tehdä ainoastaan paikallisen sahkolaitoksen valtuuttama sahköasentaja.

Asennuspaikassa on oltava katkaisija, Jonka kosketinvali on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tallaisia katkaisjoita ovat LS-katkaisijat ja releet.

Jos liesituulettimen liitantajohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutetu huoltolike tai huoltomies vahinkojen valtamiseksi.

Täm liesituuletin vastaa EU:n härönpoistomääräyksiä.

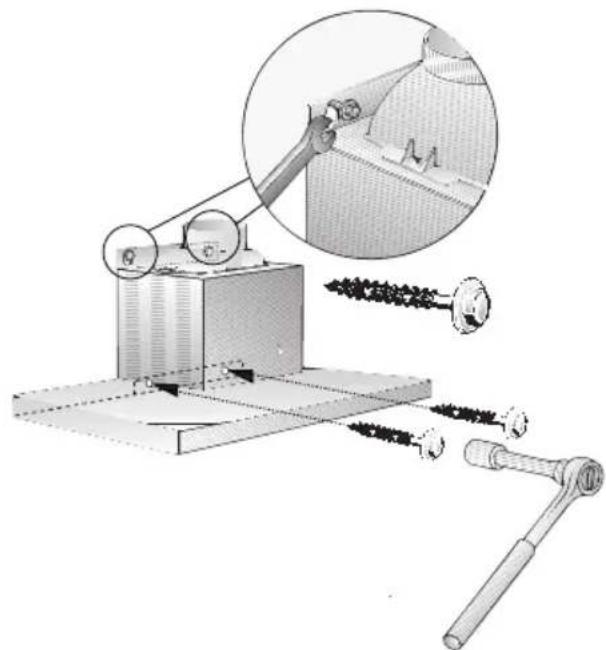

Asennus

Liesituuletin on tarkoitetu asennettavaksi keittion seinään.

1. Irrota rasvasuodattimet (katso Kayttoohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla.

Ota huomioon, etta keittotason ja liesituulettimen valillä tulee olla tilaa vahintaan 550 mm (sahkoliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.
4. Poraa 5 reikää liesituuletinta varten ja 4 reikää hormisuojusten kulmarautoja varten (Ø 8 mm) ja paina tulpat reikiin

Ohje: Ota huomioon mahdollisesti kiinnitettavat lisavarusteet.

1. Kiinnitruuveilla 2 kulmarautaa hormisuojuksia varten ylos ja alas.
2. Kierrä kiinni keskimmäinen ruvi (ilman aluslevyä) niin, etta ruuvin kannan ja seinän vällä on tilaa n. 5 mm. Ruuvia kaytetaan asennusapuna liesituulettimen kiinnityksessä.
3. Ripusta liesituuletin ruvien varaan.

Asennus

1. Kierra kiinni muut 4 ruuvia aluslevyjä kayttäen

Suorista liesituuletinkupu ennen 4 ruuvin kiristämista.

1. Tee putkilitantä.

2. Tee sahkoliitantä.

3. Teräsmalli:

□ Irrota suojakalvo kummastakin hormisuojuksesta.
Varo vaurioittamasta arkoja pintoja.

1. Kiinnitä ylempi hormisuojus sivustakulmarautaan 2 lyhyellrauuvilla.

1. Aseta alempi hormisuojus liesituulettimen paallee ja kiinnitta alakautta liesituulettimeen 2 pitkallaruuvilla.

Varo, ettei pinta naarmuunnu paikoilleen tyonnenttäessä, aseta esim. asennusmalli alemman hornisuojuksen reunan pälle suojaksi.
Kiinnitä sen jälkeen hormisuojus sivustakulmarautaan 2 lyhyellruuvilla.
Suorista hormisuojus ennen ruuvien kiristamista.

1. Kiinnitā rasvasuodattimet takaisin paikoilleen (katso Kayttöohje).

Brugsanvisning
