MODE D'EMPLOI LC964WA10 SIEMENS

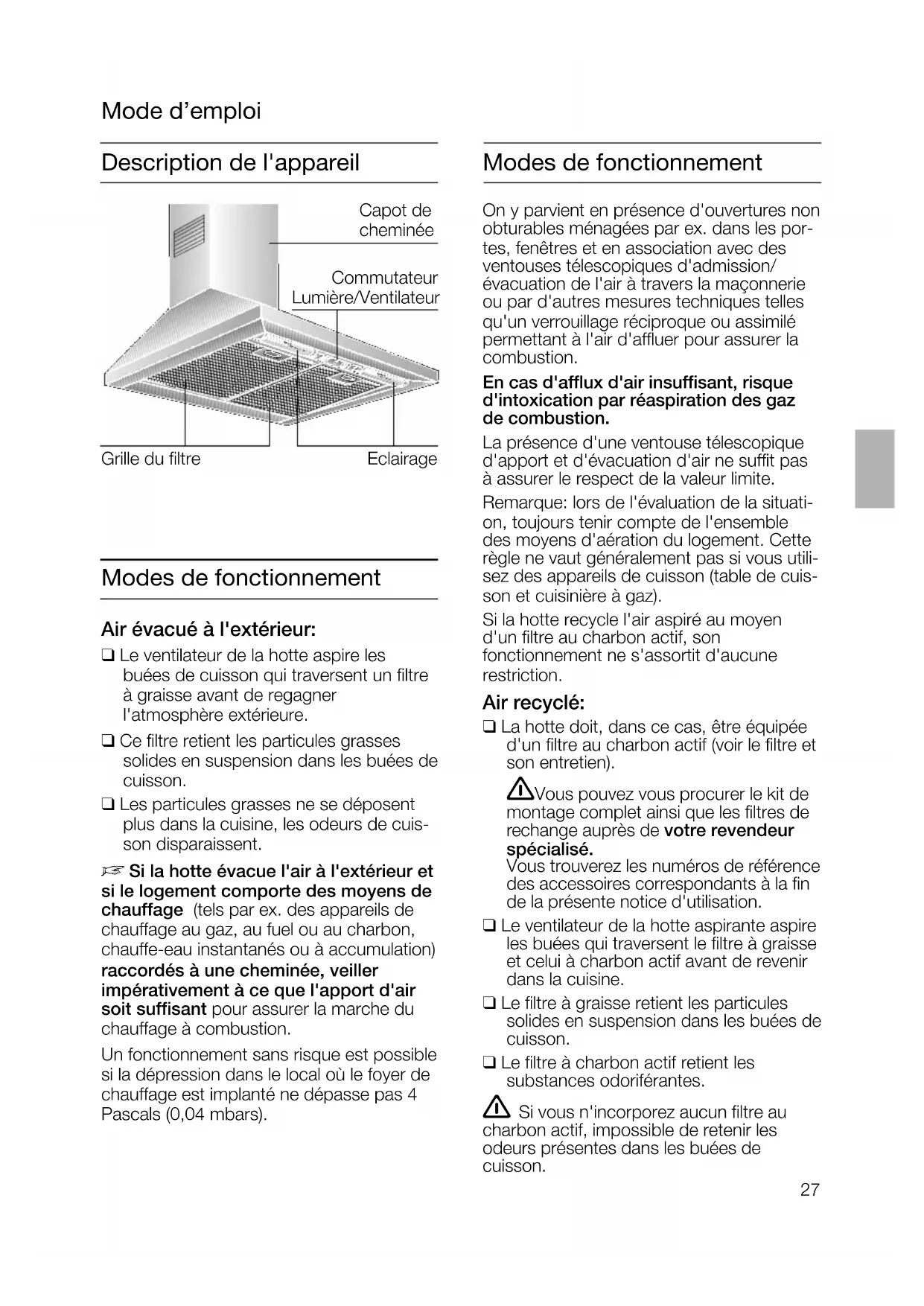

Description de l'appareil

Modes de fonctionnement

Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les

buées de cuisson qui traversent un filtre

à graisse avant de regagner

l'atmosphère extérieure.

❑ Ce filtre retient les particules grasses

solides en suspension dans les buées de

❑ Les particules grasses ne se déposent

plus dans la cuisine, les odeurs de cuis-

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumulation)

raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est possible

si la dépression dans le local où le foyer de

chauffage est implanté ne dépasse pas 4

Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les por-

tes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situati-

on, toujours tenir compte de l'ensemble

des moyens d'aération du logement. Cette

règle ne vaut généralement pas si vous utili-

sez des appareils de cuisson (table de cuis-

son et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

❑ La hotte doit, dans ce cas, être équipée

d'un filtre au charbon actif (voir le filtre et

Vous pouvez vous procurer le kit de

montage complet ainsi que les filtres de

rechange auprès de votre revendeur

Vous trouverez les numéros de référence

des accessoires correspondants à la fin

de la présente notice d'utilisation.

❑ Le ventilateur de la hotte aspirante aspire

les buées qui traversent le filtre à graisse

et celui à charbon actif avant de revenir

❑ Le filtre à graisse retient les particules

solides en suspension dans les buées de

❑ Le filtre à charbon actif retient les

substances odoriférantes.

 Si vous n'incorporez aucun filtre au

charbon actif, impossible de retenir les

odeurs présentes dans les buées de

Si vous avez des questions à poser ou en

cas de dérangement, appelez s.v.p. le

service après-vente.

(Voir la liste des agences du service après-

Lors de votre appel, veuillez mentionner les

N° E FD Inscrivez les numéros correspondants de

votre hotte dans le cadre ci-dessus. Ces

numéros se trouvent à l'intérieur de

l'appareil, sur la plaque signalétique

accessible une fois la grille de filtre retirée.

Si des réclamations résultent de la

conception et de la pose de la conduite,

le fabricant de la hotte aspirante décline

Avant la première utilisation

Remarques importantes:

❑ La présente notice d'emploi vaut pour

plusieurs versions de l'appareil.

Elle peut contenir des descriptions

d'accessoires ne figurant pas dans votre

❑ Cette hotte aspirante est conforme aux

dispositions de sécurité applicables.

Les réparations ne doivent être

effectuées que par un spécialiste.

Des réparations inexpertes

s'assortissent de risques

considérables pour l'utilisateur.

❑ Lisez attentivement la présente notice

d'emploi avant d'utiliser votre appareil

pour la première fois. Elle contient des

informations importantes non seulement

pour votre sécurité mais aussi pour

l'utilisation et l'entretien de l'appareil.

❑ Rangez la présente notice de montage

et d'emploi soigneusement pour pouvoir

la remettre à un futur propriétaire de

❑ Cet appareil est marqué

selon la directive euro-

relative aux appareils élec-

triques et électroniques

usagés (waste electrical

and electronic equipment–

définit le cadre pour

une reprise et une récupération des

appareils usagés applicables dans les

Consignes de sécurité

 Ne pas laisser des enfants jouer avec

Ne jamais laisser des adultes ou des

enfants se servir de l’appareil sans

– s’ils ne sont pas en mesure de le faire

pour des raisons physiques, sensorielles

– ou bien s’ild ne possèdent ni les connais-

sances ni l’expérience nécessaires pour

utiliser l’appareil de manière correcte et

Ne flambez aucun mets sous la hotte.

Les flammes risqueraient d'atteindre le

! filtre à graisse et d'y mettre le feu.

 Lorsque les foyers sont allumés, des

ustensiles de cuisson doivent toujours se

 L'utilisation d'une hotte aspirante

au-dessus d'un foyer à combustible solide

(charbon, bois, etc.) n'est autorisée qu'à

certaines conditions (voir la notice de

Tables de cuisson au gaz /

 Ne faites jamais marcher tous les foyers

au gaz en même temps et à pleine

puissance pendant assez longtemps

(15 minutes max.), sinon vous risquez de

vous brûler en touchant la surface du corps

de la hotte, ou d'endommager carrément

cette dernière. Si la hotte doit marcher

au-dessus d'une table de cuisson au gaz,

faites simultanément marcher la hotte à la

puissance d'aspiration maximale si vous

avez allumé trois foyers ou plus.

 Si l'appareil est endommagé, sa mise en

service est proscrite.

 Le branchement et la mise en service ne

doivent être effectués que par un spécialiste.

Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier son

remplacement au fabricant ou à son service

après-vente, ou encore à une personne

possédant des qualifications identiques, pour

éviter de créer des risques.

 Eliminez les matériaux d'emballage

conformément à la réglementation (voir la

 Cette hotte aspirante n'est destinée à ser-

vir que pour couvrir les besoins d'un ménage.

 Ne faites marcher la hotte aspirante

qu'ampoules montées sur leur douille.

 Remplacez immédiatement les

ampoules défectueuses pour empêcher une

surcharge des ampoules restantes.

 N'utilisez jamais la hotte aspirante sans

 Les graisses ou huiles surchauffées peu-

vent s'enflammer facilement.

Par conséquent, surveillez toujours les plats

(frites par ex.) qui se préparent à l'aide de

matières grasses ou d'huiles.30

Vous pouvez utiliser divers filtres pour

retenir les particules grasses en

suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal

Plus elles se saturent en particules grasses

et plus elles risquent de s'enflammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Prévenez tout risque d'incendie en

nettoyant à temps les filtres à graisse en

métal. Ce risque est dû à l'accumulation de

chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal:

❑ En service normal (1 à 2 heures par jour),

il faudra nettoyer les filtres à graisse

métalliques 1 fois par mois.

❑ Ces filtres sont nettoyables au lave-

vaisselle. Ils peuvent changer légèrement

de couleur au lavage.

❑ Le filtre doit reposer non serré dans le

Il ne doit pas être coincé.

Ne lavez pas en même temps la vaisselle

et les filtres métalliques fortement

saturés en matière grasse.

❑ Si vous les nettoyez à la main, mettez les

filtres à tremper pendant plusieurs heures

dans de l'eau très chaude additionnée de

produit à vaisselle.

N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

Ensuite, brossez les filtres, rincez-les bien

puis laissez-les goutter.

Utilisation de la hotte aspirante

 La méthode la plus efficace pour

supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante

en début de cuisson.

❑ Eteindre la hotte aspirante

quelques seulement minutes après la fin

❑ Vous pouvez utiliser l'éclairage à tout

moment, même quand le ventilateur est

Puissance d’aspiration

3. Incorporez les filtres à graisse (voir la

section intitulée "Retrait et mise en place

des filtres à graisse métalliques").

Le démontage a lieu dans l'ordre

chronologique inverse.

Changement des filtres à charbon actif:

❑ Hotte fonctionnant normalement

(1 à 2 heures par jour), il faudra changer

les filtres à charbon actif environ 1 fois

❑ Les filtres à charbon actif sont en vente

dans le commerce spécialisé (voir les

accessoires en option).

❑ N'utilisez que des filtres d'origine.

Vous garantissez ainsi un fonctionne-

ment optimal à la hotte.

Elimination des filtres à charbon actif

❑ Les filtres à charbon actif ne contiennent

pas de substances nocives. Vous

pouvez par ex. les jeter à la poubelle des

Mise en place du filtre:

1. Retirez d'abord les filtres à graisse (voir

la section intitulée "Retrait et mise en

place des filtres à graisse en métal).

2. Des côtés droit et gauche du moteur de

ventilateur, installez un filtre à charbon

actif puis tournez-le jusqu'à ce qu'il

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à

Filtre à charbon actif:

Ce filtre sert à retenir les substances

odoriférantes lorsque la hotte recycle l'air.

Plus elles se saturent en particules grasses

et plus elles risquent de s'enflammer.

D'autre part, leur saturation risque de gêner

le bon fonctionnement de la hotte.

Un changement à temps des filtres à

charbon actif prévient le risque d'incendie.

Ce risque est dû à l'accumulation de

chaleur qui se produit pendant une friture

ou la cuisson d'un rôti.

Retrait et mise en place des filtres à

1. Poussez dans le sens de la flèche le

cran situé contre chaque filtre à graisse

puis abaissez les filtres.

Ce faisant, passez l'autre main sous les

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en débran-

chant la fiche mâle de la prise de courant

ou en coupant le disjoncteur/fusible.

 Ne nettoyez pas la hotte aspirante à

l'aide d'éponges à dos récurant. N'utilisez pas

non plus de produits de nettoyage contenant

du sable, de la soude, de l'acide ou du

❑ Pour la nettoyer, utilisez de l'eau chaude

additionnée de produit à vaisselle ou un

liquide non agressif à laver les fenêtres.

❑ Ne tentez pas de gratter les salissures.

Ramollissez-les avec un essuie-tout

❑ Lors du nettoyage des filtres à graisse,

nettoyez la graisse qui s'est déposée dans

les endroits accessibles du corps de hotte.

Vous prévenez ainsi les risques d'incendie

et garantissez ainsi un fonctionnement

optimal de la hotte.

 Veuillez ne nettoyer le commutateur à

curseur qu'au moyen d'un chiffon doux et

humide (contenant un peu d'eau additionnée

de produit à vaisselle). Pour nettoyer le

commutateur à curseur, n'utilisez pas de

détergent pour les surfaces en acier.

Surfaces en acier inox:

❑ Veuillez utiliser un produit pour l'acier inox

qui le nettoie sans le rayer.

❑ Frottez toujours l'acier inox dans le sens

❑ Nous recommandons notre détergent

pour acier inoxydable, n° de réf. 461731.

Adresse où passer commande : voir le

Surfaces en aluminium, peintes et en

❑ N'utilisez pas de chiffons secs.

❑ Utilisez un produit pour vitres mais non

❑ N'utilisez pas de détergents aggressifs,

contenant un acide ou une base.

Respectez les conditions de garantie

figurant dans le cahier de service joint.

Changement du tube au néon

1. Avant tout nettoyage et entretien, mettez

d'abord la hotte hors tension en

débranchant la fiche mâle de la prise de

courant ou en coupant le

disjoncteur/fusible.

2. Démontez les filtres à graisse (voir la

section intitulée "Filtre et entretien").

3. Par le haut, décrantez le cache

d'éclairage hors du bandeau lumineux.

4. Remplacez l'ampoule défectueuse

(utilisez des ampoules de 40 watts max.

en vente habituelle dans le commerce,

5. Remettez le cache de l'éclairage en

6. Remontez les filtres à graisse.

7. Pour remettre la hotte sous tension,

rebranchez la fiche mâle dans la prise de

courant ou remontez le fusible/réarmez

Remarques importantes

Remarques supplémentaires

concernant les cuisinières à gaz:

Lors du montage de foyers gaz, veuillez

respecter les dispositions légales en

vigueur dans votre pays (En Allemagne par

ex: les Règles technique TRGI régissant

l'installation du gaz).

Respectez les prescriptions et

consignes d'encastrement en leur version

applicable publiées par les fabricants

La hotte aspirante ne pourra cotoyer

que sur un côté un meuble haut ou une

paroi haute. Ecart minimum: 50 mm.

Ecart minimum, en présence de

foyers au gaz, entre le bord supérieur

de la grille support et le bord inférieur de la

hotte: 650 mm, fig. 1.

Les anciens appareils ne sont pas des

déchets sans valeur.

Leur élimination respectueuse de

l'environnement permet de récupérer de

précieuses matières premières.

Avant de vous débarrasser de l'appareil,

rendez-le inutilisable.

Pour vous parvenir en parfait état, votre

nouvel appareil a été conditionné dans un

emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés

sont compatibles avec l'environnement et

recyclables. Aidez-nous à éliminer

l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre

mairie quelles sont les formes de recyclage

actuellement possibles.

Cette hotte peut évacuer l'air à

l'extérieur ou le recycler.

Fixez toujours la hotte bien centrée

au-dessus des foyers de la table de

L'écart minimum entre les foyers

électriques et le bord inférieur de la hotte

doit être de 550 mm, voir fig. 1.

 Au-dessus d'un foyer à combustible

solide générateur d'un risque d'incendie (par

projection d'étincelles par ex.), le

montage de la hotte ne sera admis que si ce

foyer est équipé d'un couvercle fermé et

inamovible et si le montage ne

contrevient pas à la réglementation

nationale. Cette restriction ne vaut pas pour

les cuisinières à gaz et les foyers aux gaz.

Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra

que la vapeur montant des casseroles se

condense et forme des gouttes sur la face

inférieure de la hotte.Avant le montage

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un

conduit d'aération ou directement à l'air

libre par traversée du mur extérieur.

D L'air vicié ne doit jamais être évacué

vers une cheminée en service, rejetant des

fumées ou des gaz de combustion, ni vers

un conduit servant à l'aération de locaux

dans lesquels se trouvent des foyers à

combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié

devra être conforme aux arrêtés

municipaux, préfectoraux, et aux

prescriptions légales (par ex. aux

ordonnances publiques applicables au

Si l'air vicié doit être évacué par des

cheminées d'évacuation des fumées et gaz

de combustion qui ne sont pas en service,

veuillez respecter la réglementation locale

et nationale applicable.

D Si la hotte évacue l'air à l'extérieur et

si le logement comporte des moyens de

chauffage (tels par ex. des appareils de

chauffage au gaz, au fuel ou au charbon,

chauffe-eau instantanés ou à accumula-

tion) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air

soit suffisant pour assurer la marche du

chauffage à combustion.

Un fonctionnement sans risque est

possible si la dépression dans le local où le

foyer de chauffage est implanté ne

dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures

non obturables ménagées par ex. dans les

portes, fenêtres et en association avec des

ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie

ou par d'autres mesures techniques telles

qu'un verrouillage réciproque ou assimilé

permettant à l'air d'affluer pour assurer la

En cas d'afflux d'air insuffisant, risque

d'intoxication par réaspiration des gaz

La présence d'une ventouse télescopique

d'apport et d'évacuation d'air ne suffit pas

à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la

situation, toujours tenir compte de

l'ensemble des moyens d'aération du

logement. Cette règle ne vaut

généralement pas si vous utilisez des

appareils de cuisson (table de cuisson et

Si la hotte recycle l'air aspiré au moyen

d'un filtre au charbon actif, son

fonctionnement ne s'assortit d'aucune

Si l'air vicié traverse le mur extérieur,

utilisez une ventouse télescopique.

❑ Les conduits plats doivent avoir une

section intérieure équivalente au

diamètre intérieur des conduits ronds.

Les conduits ne doivent comporter

aucun coude prononcé.

Pour que la hotte aspirante ait le

meilleur rendement, veillez à ce que:

❑ Le conduit d'évacuation soit court et

❑ Il ait le moins possible de coudes.

❑ Il ait le plus fort diamètre et que les

coudes soient les plus arrondis

L'emploi de conduits d'air vicié

longs, rugueux, formant de nombreux

coudes ou d'un trop petit diamètre

fait descendre le débit d'air en

dessous du débit optimal, tout en

accroissant le bruit d'aspiration.

Si des réclamations résultent de la

conception et de la pose de la conduite,

le fabricant de la hotte aspirante décline

❑ Si les conduits ont des diamètres

différents: utilisez du ruban adhésif à

❑ Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit

Manchon à air l 150 mm

d'origine ou en vente

spécialisé) contre le

Manchon à air l 120 mm

déplacer vers le haut

sans résister, avec un

Si la hotte évacue l’air à l’extérieur,

incorporer un volet anti-refoulement s’il n’y

en a pas déjà un dans le conduit d’éva-

cuation ou dans le conduit d’évacuation ou

dans la ventouse télescopique.

Si l’appareil a été fourni sans volet anti-

refoulement, vous pouvez vous le procurer

dans le commerce spécialisé.

Montage du volet anti-refoulement:

d'origine ou en vente

spécialisé) contre le

❑ Avec filtre à charbon actif, lorsqu'il n'est

pas possible d'évacuer l'air aspiré par la

Vous pouvez vous procurer le kit de

montage complet auprès de votre

revendeur spécialisé.

Vous trouverez les numéros de référence

des accessoires correspondants à la fin

de la présente notice d'utilisation.

❑ Le mur doit être bien plat et vertical.

❑ Vérifiez que le mur offre une portance

❑ Les vis et chevilles jointes à l’appareil

sont destinées à de la maçonnerie mas-

sive. Si les murs ont été réalisés dans

d’autres matériaux (par exemple en

Rigips, en béton poreux, briques mura-

les Poroton), utilisez des moyens de

fixation qui leur soient adaptés.

❑ Utilisez des chevilles pour assurer une

Sous réserve de modifications constructives dans

l’intérêt du progrès technique.

Air évacue Air recyclé

Branchement électrique

La fiche mâle de la hotte aspirante ne

pourra être branchée que dans une prise

secteur à contacts de terre réglementaire-

ment posée. Installer cette prise autant que

possible directement derrière le capotage

La prise à contacts de terre doit être

raccordée à son propre circuit.

Si, après le montage de la hotte

aspirante, la prise à contacts de terre

n'est plus accessible, il faudra installer

un dispositif de coupure, comme s'il

s'agissait d'un branchement définitif.

Si le cordon doit être raccordé

définitivement au secteur:

Dans ce cas, le branchement de la hotte

ne pourra être effectué que par un

électricien-installateur agréé auprès de la

compagnie locale/nationale distributrice

Prévoir un dispositif de coupure côté

secteur. Valent comme tel les

commutateurs dont l'ouverture entre

contacts dépasse 3 mm et qui sectionnent

tous les pôles. Figurent parmi eux

également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier

son remplacement au fabricant ou à son

service après-vente, ou encore à une

personne possédant des qualifications

identiques, pour éviter de créer des

Caractéristiques électriques:

Vous les trouverez après avoir retiré le

cadre pour filtre, sur la plaque signalétique,

à l’intérieur de l’appareil.

Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement:

Cette hotte aspirante est conforme aux

dispositions CE sur l'antiparasitage des

appareils électriques.37

Cette hotte aspirante est prévue pour le

montage contre le mur de la cuisine.

1. Retirez les filtres à graisse (voir le mode

d'emploi de la hotte).

2. Sur le mur, tracez une ligne médiane

allant du plafond jusqu'au bord inférieur

de la hotte aspirante.

3. A l'aide du gabarit, marquez les

positions des vis sur le mur.

Respecter l'écart minimum entre les

foyers et la hotte aspirante: 550 mm pour

les foyers électriques et 650 mm pour les

foyers au gaz. Le bord inférieur du gabarit

représente le bord inférieur de la hotte

4. Percez 5 trous de fixation pour la hotte

aspirante et 4 trous pour les cornières

qui retiendront les capots de cheminée.

Ces trous font 8 mm de diamètre.

Enfoncez les chevilles à ras du mur.

Remarque: rappellez-vous que vous aurez

peut-être des accessoires spéciaux à

5. Vissez en bas et en haut les 2 cornières

qui retiendront les capots de cheminée.

6. La vis médiane (sans rondelle

intercalaire) sert d'accessoire pour fixer

la hotte; la visser jusqu'à 5 mm env.

7. Accrocher la hotte aspirante par la vis.

08. Visser les 4 vis restantes avec leurs

Avant de visser ces 4 vis à fond,

ajuster la hotte aspirante en position.

09. Raccorder la hotte aux tuyaux.

10. Effectuer le branchement électrique de

11. Version en acier inox:

❑ Retirez la pellicule de plastique

protégeant les deux capots en inox.

 Evitez d'endommager les surfaces

Prudence : les côtés intérieurs des capots

de hotte peuvent présenter des arêtes

vives. Risques de blessures.

Nous recommandons de porter des gants

de protection pendant le montage.

13. Poser le capot inférieur de cheminée

sur la hotte aspirante puis, à l'aide de

2 vis longues, le fixer par le bas contre

 Evitez de rayer les capots en inox

au moment de les monter. Utilisez par

ex. le gabarit de montage pour

protéger les arêtes du capot inférieur

Ensuite, à l'aide de 2 vis courtes, visser

latéralement le capot de cheminée

contre la cornière de retenue.

 Avant de visser les 2 vis à fond,

alignez bien les capots entre eux et

par rapport à la hotte.

14. Remettez les filtres à graisse en place

(voir le mode d'emploi de la hotte).

12. A l'aide de 2 vis courtes, visser le capot

supérieur de cheminée contre la

cornière de retenue.39

Beschrijving van het apparaat

De complete montageset en de
