MANUAL DE USUARIO LC964WA10 SIEMENS
max. 40 Watt, Sockel E 14).
de la hotte aspirante.
❑ Fermare con i clip la

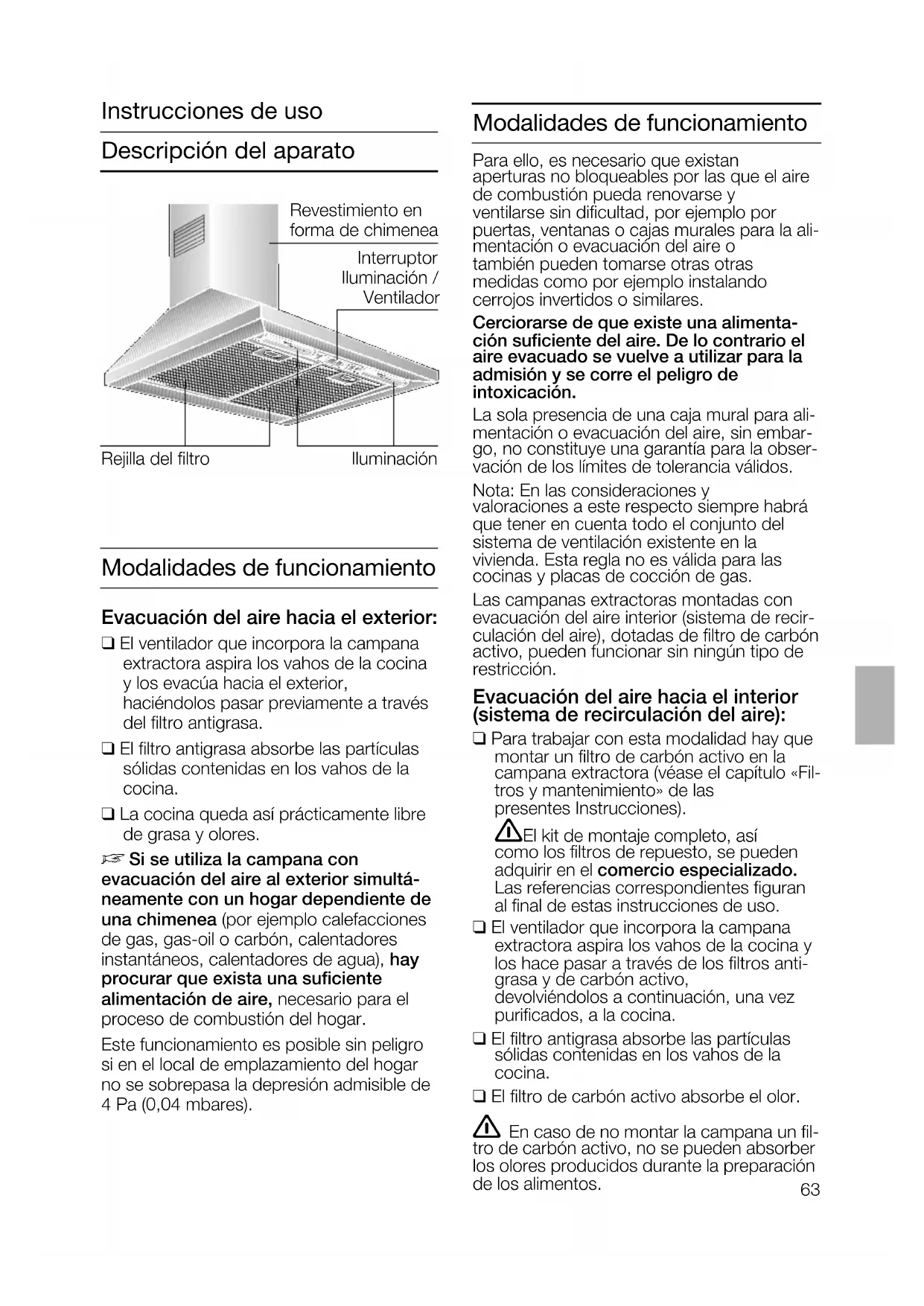

squadra di arresto.Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ La cocina queda así prácticamente libre
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Instrucciones de uso
Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la ali-
mentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
La sola presencia de una caja mural para ali-
mentación o evacuación del aire, sin embar-
go, no constituye una garantía para la obser-
vación de los límites de tolerancia válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de recir-
culación del aire), dotadas de filtro de carbón
activo, pueden funcionar sin ningún tipo de
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay que
montar un filtro de carbón activo en la
campana extractora (véase el capítulo «Fil-
tros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros anti-
grasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un fil-
tro de carbón activo, no se pueden absorber
los olores producidos durante la preparación
Antes de la primera utilización
Antes de la puesta en marcha inicial
❑ Las presentes instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
❑ Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
❑ Antes de emplear el aparato nuevo
deberá leer detenidamente las
instrucciones de servicio de la cocina
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.
❑ Guarde las instrucciones de servicio y de
montaje para un posible propietario
❑ Este aparato cumple con
la Directiva europea
aparatos eléctricos y
electrónicos identificada
como (Residuos de apara-
tos eléctricos y electró-
nicos). La directiva pro-
general válido en todo el ámbito de la
Unión Europea para la retirada y la reuti-
lización de los residuos de los aparatos
eléctricos y electrónicos.
Averías y perturbaciones
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
N° E FD Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora, no
están cubiertas por el servicio de
garantía del fabricante.65
Advertencias de seguridad
No dejar que los niños jueguen con el
El aparato no debe ser utilizado si se
carece del conocimiento y la experiencia
– necesarios para que su uso sea adecua-
– Los niños y adultos con algún tipo de
discapacidad física, sensorial o mental
nunca deben usar el aparato sin supervi-
No preparar alimentos o platos
flameados directamente debajo de la
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
Las llamas de los quemadores de gas
de las zonas de cocción deberán encon-
trarse siempre cubiertas con un recipiente.
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
Placas de cocción de gas /
No trabajar simultáneamente con todas
las zonas de cocción (quemadores) durante
un tiempo prolongado (como máximo
15 minutos) ajustadas a su máxima
potencia, de lo contrario existe peligro de
quemadura en caso de tocar la campana o
de ocasionar daños en la misma. En caso
de instalar y trabajar la campana por
encima de una placa de cocción de gas,
hay que ajustar ésta a su máxima potencia
en caso de trabajar simultáneamente con
tres o más zonas de cocción (quemadores).
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
Elimine los envases y el material de
embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
La presente campana extractora sólo
es adecuada para uso doméstico.
Utilizar la campana extractora sólo con
las lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.
No usar nunca la campana extractora
sin incorporar el filtro antigrasa.
Las grasas y aceites calentados
excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.66
Filtros y mantenimiento
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyen-
do negativamente en el funcionamiento de
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una
acumulación de calor al freír o asar
Limpieza del filtro antigrasa metálico:
❑ Bajo unas condiciones de funcionamien-
to normal (1 a 2 horas diarias), el filtro
antigrasa metálico tiene que limpiarse
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Manejo de la campana extractora
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
❑ La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.
1. Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
2. Montar a la izquierda y derecha del
motor del ventilador sendos filtros de
carbón activo. Apretarlos hasta que
3. Montar el filtro antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
Los filtros se desmontan ejecutando las
operaciones en orden inverso al descrito
Sustituir los filtros de carbón activo:
❑ Bajo unas condiciones de funciona-
miento normal (1 ó 2 horas diarias), los
filtros de carbón activo tienen que
sustituirse una vez al año.
❑ Los filtros de carbón activo pueden
adquirirse en el comercio especializado
(véanse los accesorios opcionales).
❑ Utilizar sólo filtros originales del
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación de los filtros de carbón
❑ Los filtros de carbón activo no contienen
ningún tipo de substancia tóxica o
contaminante. Por lo tanto pueden
evacuarse con la basura doméstica
Filtros y mantenimiento
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumu-
lación de calor al freír o asar alimentos.
Desmontar y montar los filtros antigrasa
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
Sujetar los filtros antigrasa por bajo con
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
2. Desmontar los filtros antigrasa (véase el
capítulo «Filtros y mantenimiento»).
3. Desencajar desde arriba el recubrimiento
protector de la lámpara del listón de luz.
4. Sustituir la lámpara (lámpara corriente,
máx. 40 W, portalámparas E 14).
5. Volver a colocar el recubrimiento en su
6. Montar los filtros antigrasa en su
7. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
No limpiar la campana extractora con
esponjas abrasivas ni emplear agentes que
contengan arena, sosa, ácidos o cloruro.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
❑ Limpiar el metal sólo en dirección al
❑ Aconsejemos utilizar nuestro agente para
limpieza del acero inoxidable
Los datos para su pedido figuran en el
cuaderno de servicio adjunto.
Superficies de aluminio, pintadas y de
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Ténganse en cuenta los términos de la
garantía que figuran en el cuaderno de
Advertencias importantes
Instrucciones de montaje:
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).70
Funcionamiento con evacuación del
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D Si se utiliza la campana con
evacuación del aire al exterior simultá-
neamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimenta-
ción suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxi-
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.Antes del montaje
❑ Los canales planos deberán poseer
una sección interior equivalente a la de
No deben presentar ángulos
Si la campana extractora trabaja con
sistema de evacuación del aire exterior,
deberá montarse una válvula antirretorno,
en caso de no estar ésta ya incorporada
en el tubo de evacuación del aire o en la
En caso de no incorporar la presente
campana extractora dicha válvula
antirretorno, la podrá adquirir en el
comercio especializado.
Montaje de la válvula antirretorno:
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
❑ Tubo de evacuación corto y liso.
❑ Menor número de codos posible.
❑ Usar en lo posible tubos de gran
diámetro, así como codos de gran
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora, no
están cubiertas por el servicio de
garantía del fabricante.
❑ En caso de usar tubos con diferentes
Colocar una tira estanqueizante.
❑ Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Racor de empalme l 150 mm
Fijar directamente el
tubo de evacuación el
accesorio opcional en
el comercio especia-
lizado) en el racor de
empalme para la eva-
cuación del aire. Fijar a
continuación el tubo
de evacuación al tubo
Racor de empalme l 120 mm
Fijar directamente el
tubo de evacuación el
❑ Encajar la válvula antir-
retorno en los soportes
correspondientes que
incorpora el empalme
de evacuación del aire
arriba con un ligero
movimiento elástico.
accesorio opcional en
el comercio especia-
lizado) en el racor de
empalme para la eva-
cuación del aire. Fijar a
continuación el tubo
de evacuación al tubo
Funcionamiento con evacuación del
aire hacia el interior (recirculación
El kit de montaje completo, así como
los filtros de repuesto, se pueden adquirir
en el comercio especializado.
Las referencias correspondientes figuran al
final de estas instrucciones de uso.
Preparativos en la pared
❑ La pared tiene que ser lisa y vertical.
❑ ¡Prestar atención a la capacidad de
sustentación de la pared!
❑ Los tornillos y tacos suministrados con
la campana son adecuados para muros
macizos. En caso de montar la
campana sobre paredes o muros de
distintas características (por ej. pladur,
hormigón de celdillas, ladrillos porotón)
deberán emplearse los medios de fija-
ción adecuados a dichos materiales.
❑ Procurar un asiento firme de los tacos
Nos reservamos el derecho de introducir modificacio-
nes o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
La toma (caja) de corriente con puesta a
tierra deberá acoplarse a través de un
circuito de corriente propio.
En caso de no ser accesible la toma de
corriente con puesta a tierra tras el
montaje de la campana extractora, tiene
que existir un dispositivo separador,
igual que en una conexión fija.
En caso de necesitar una conexión fija a
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
3 mm y desconexión de todas las fases.
Esto incluye interruptores LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá
ser sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia
Técnica Oficial o un técnico especializado
del ramo, a fin de evitar situaciones de
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
La campana extractora cumple las
radiodesparasitaje.73
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción..
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas. El
borde inferior de la plantilla de montaje
corresponde al borde inferior de la
4. Practicar 5 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y cuatro para fijar los
soportes del revestimiento de la
chimenea, con diámetro 8 mm.
Colocar en los mismos los tacos
correspondientes, prestando atención a
que los tacos queden perfectamente a
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar con tornillo las escuadras
de soporte para el revestimiento de la
chimenea en posición superior e
6. Usar el tornillo central (sin arandela)
como ayuda de montaje para la
sujeción de la campana extractora,
enroscándolo en el taco hasta unos
5 mm de profundidad..
7. Enganchar el cuerpo de la campana
extractora en el tornillo de sujeción
08. Montar los cuatro tornillos de sujeción
restantes de la campana extractora con
arandelas, sin apretarlos a tope.
¡Antes de apretar a tope los tornillos
de sujeción de la campana, hay que
12. Fijar el revestimiento superior de la
chimenea con dos tornillos cortos
lateralmente a la escuadra de soporte.
09. Empalmar el tubo de evacuación del
aire en la campana extractora.
10. Conectar el aparato a la red eléctrica.
11. Puntos a observar en los modelos
de acero inoxidable:
❑ Retirar la lámina protectora de los
revestimientos laterales de la
Evite que se produzcan daños
sobre las superficies sensibles.
Atención: La cara interior de los elementos
de revestimiento pueden tener aristas vivas
– ¡peligro de lesiones! Por esta razón
aconsejamos usar guantes protectores
13. Montar la parte inferior del revestimiento
de la chimenea sobre la campana
extractora. Fijarlo con dos tornillos
largos, por abajo, a la campana
¡Evite los rasguños al montar los
revestimientos en forma de chimenea,
protegiendo con la plantilla de montaje
el borde del elemento inferior del
Fijar a continuación el revestimiento de
la chimenea con dos tornillos cortos
lateralmente a la escuadra de soporte.
Antes de apretar los tornillos hay
que alinear el revestimiento de la
14. Montar el filtro antigrasa en la campana
extractora (véanse al respecto las
instrucciones de uso de la campana
efectuadas por pessoal especializado.
chapa de características, que se encontra
para fins domésticos.
cia acerca de como utilizar o aparelho
Para retenção das partículas de gordura
existentes nos vapores da cozinha, são
utilizados filtros metálicos
Limpeza dos filtros metálicos:
❑ Ligar o ventilador
metálicos de gordura).
Filtro de carvão activo:
duto para limpeza de inox Ref.ª 461731.
D No caso de funcionamento por
No caso de funcionamento por
❑ Fazer número mínimo de curvas.
❑ No caso de funcionamento por
por um instalador eléctrico credenciado
Características eléctricas:
de 5 mm (sem arruela) como auxiliar
❑ Retirar a película de protecção nos
chaminé pode ter arestas aguçadas –
Perigo de ferimentos –.
Recomendamos o uso de luvas de
protecção durante a montage.
