MANUAL DE USUARIO LC756BB30 SIEMENS
de la hotte aspirante.
Observaciones de carácter general 79
Advertencias relativas a la protección del medio ambiente 79
Antes de la puesta en marcha inicial del aparato 79
Advertencias de seguridad 80
Uso correcto del aparato 80
Seguridad técnica 80
Advertencias adicionales relativas a las cocinas o placas de cocción de gas 81
Uso correcto del aparato 82
Montaje correcto 82
Modalidades de funcionamiento 83
Evacuación del aire al exterior 83
Evacuación del aire hacia el interior (sistema de recirculación del aire) 83
Limpieza y cuidados 85
Desmontar y montar los ltros antigrasa metálicos 86
Desmontar y montar los ltros antigrasa metálicos 86
Montar y desmontar el ltro de carbón activo 86
Sustituir las lámparas 87
Advertencias relativas al montaje 88
Conexión de los tubos de evacuación 88
Conexión eléctrica 89
Montaje del revestimiento decorativo 9279
E-Nr. FD A NTES DE LA PUESTA EN MARCHA INICIAL DEL APARATO ADVERTENCIA. Las presentes instrucciones de
servicio son válidas para diferentes modelos de
aparato; por ello puede ser posible que se
describan detalles y características de equipa-
miento que no concuerden íntegramente con
las de su aparato concreto.
Antes de emplear el aparato nuevo deberá leer
detenidamente las presentes instrucciones de
uso. En ellas se facilitan informaciones y conse-
jos importantes para su seguridad personal, así
como para el correcto manejo y cuidado del
Guarde las instrucciones de uso y montaje para
un posible propietario posterior.

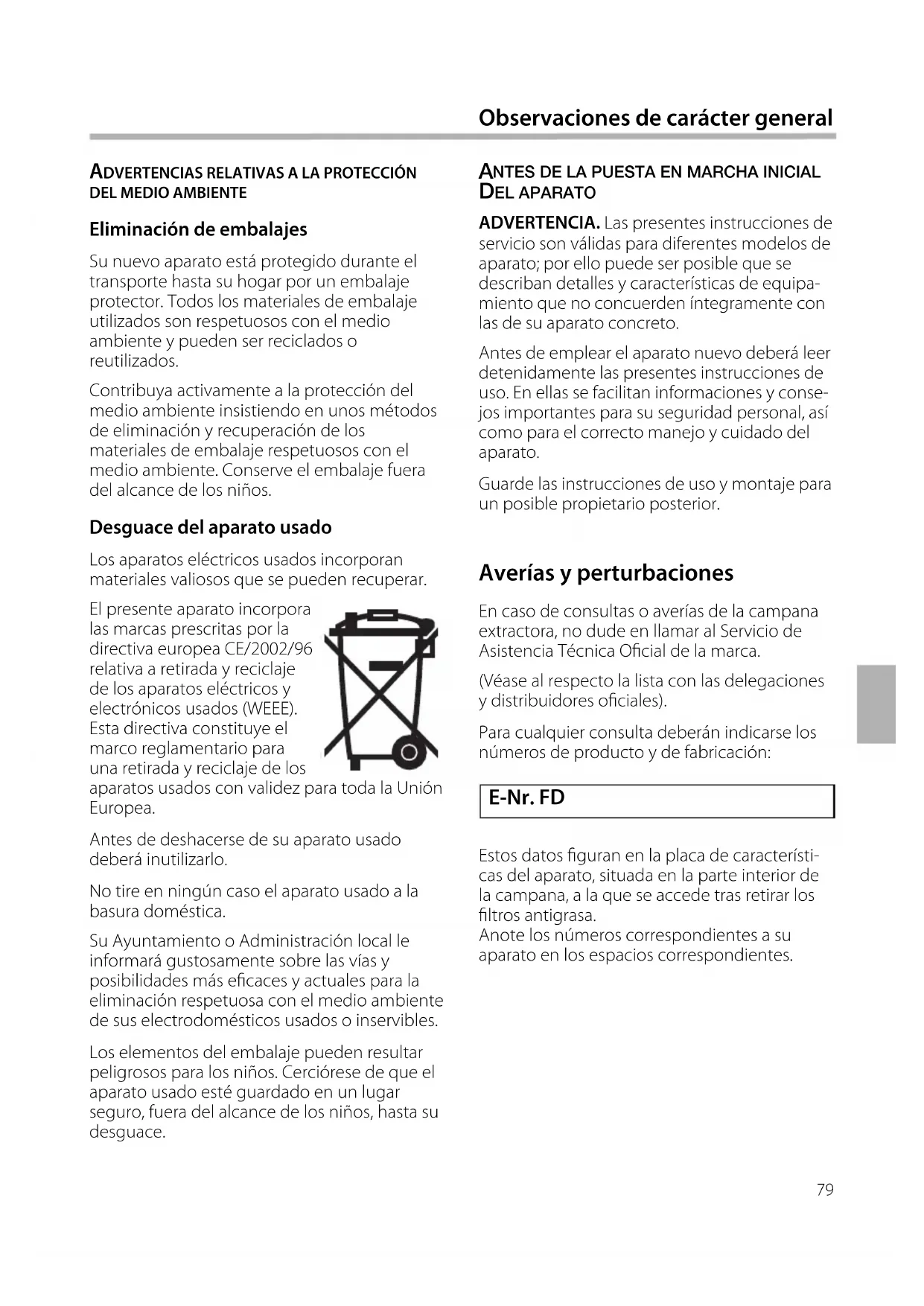

ADVERTENCIAS RELATIVAS A LA PROTECCIÓN DEL MEDIO AMBIENTE Eliminación de embalajes
Su nuevo aparato está protegido durante el
transporte hasta su hogar por un embalaje
protector. Todos los materiales de embalaje
utilizados son respetuosos con el medio
ambiente y pueden ser reciclados o
Contribuya activamente a la protección del
medio ambiente insistiendo en unos métodos
de eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente. Conserve el embalaje fuera
del alcance de los niños.
Desguace del aparato usado
Los aparatos eléctricos usados incorporan
materiales valiosos que se pueden recuperar.
El presente aparato incorpora
las marcas prescritas por la
directiva europea CE/2002/96
relativa a retirada y reciclaje
de los aparatos eléctricos y
electrónicos usados (WEEE).
Esta directiva constituye el
marco reglamentario para
una retirada y reciclaje de los
aparatos usados con validez para toda la Unión
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
No tire en ningún caso el aparato usado a la
Su Ayuntamiento o Administración local le
informará gustosamente sobre las vías y
posibilidades más ecaces y actuales para la
eliminación respetuosa con el medio ambiente
de sus electrodomésticos usados o inservibles.
Los elementos del embalaje pueden resultar
peligrosos para los niños. Cerciórese de que el
aparato usado esté guardado en un lugar
seguro, fuera del alcance de los niños, hasta su
Averías y perturbaciones
En caso de consultas o averías de la campana
extractora, no dude en llamar al Servicio de
Asistencia Técnica Ocial de la marca.
(Véase al respecto la lista con las delegaciones
y distribuidores ociales).
Para cualquier consulta deberán indicarse los
números de producto y de fabricación:
Estos datos guran en la placa de característi-
cas del aparato, situada en la parte interior de
la campana, a la que se accede tras retirar los
Anote los números correspondientes a su
aparato en los espacios correspondientes.
Observaciones de carácter general80
Uso correcto del aparato
Esta campana extractora cumple las normas
y disposiciones especícas en materia de
seguridad. El uso erróneo o incorrecto del
aparato puede ocasionar daños en personas y
La presente campana extractora deberá
usarse única y exclusivamente para eliminar los
humos y vahos procedentes de la preparación
de alimentos en el ámbito doméstico. El
fabricante no asume ni incurre en
responsabilidad en caso de uso incorrecto o
manejo erróneo del aparato.
El fabricante no es responsable de los daños
originados o atribuibles al incumplimiento de
las presentes instrucciones de seguridad.
PELIGRO DE LESIONES No permita que los niños jueguen con la
campana extractora. Las personas adultas y los
– cuyas facultades físicas o mentales
estuvieran mermadas y no estuviesen en
condiciones de manejar el aparato o
– que carecieran de los conocimientos y la
experiencia necesarios para su manejo, no
deberán usar nunca el aparato sin la
presencia y vigilancia de otra persona adulta
conocedora o instruida en el manejo del
fábrica en perfecto estado. No obstante le
aconsejamos controle el aparato antes de
proceder a su montaje por si presentara huellas
visibles de daños o desperfectos. Las campanas
que presentaran huellas de daños o
desperfectos no deberán ponerse en marcha.
En caso de producirse daños en el cable de
conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia Técnica
Ocial o un técnico especializado del ramo a
n de evitar posibles situaciones de peligro.
Advertencias de seguridad
El montaje del aparato (incluyendo la
conexión a la red eléctrica), así como los
trabajos de mantenimiento o reparación, sólo
podrán ser ejecutados por personal técnico
debidamente cualicado.
En cualquier caso hay que desconectar la
campana extractora de la red eléctrica
extrayendo para ello el cable de conexión de la
toma de corriente o desconectando el fusible.
El montaje, el mantenimiento o las
reparaciones ejecutadas de modo erróneo o
incorrecto pueden dar lugar a situaciones de
serio peligro para el usuario de las que no se
responsabiliza en absoluto el fabricante.
Las modicaciones o transformaciones de
la estructura eléctrica o mecánica del aparato
pueden ser peligrosas y por ello no deberán
realizarse. Además pueden perturbar el
funcionamiento normal del aparato.
Funcionamiento simultáneo de la
campana extractora y un hogar
dependiente de una chimenea
Por hogares dependientes de una
chimenea se entienden, por ejemplo,
calefacciones de gas, gas-oil o carbón,
calentadores instantáneos, calentadores de
agua, placas de cocción u cocinas que
absorben el aire necesario para la combustión
del recinto en donde se encuentran instalados
y cuyos los gases de humo se pueden evacuar
al exterior a través de una chimenea.
PELIGRO DE INTOXICACIÓN En caso de utilizar la campana con evacuación
del aire al exterior simultáneamente con
fuentes de calor u hogares dependientes de
una chimenea en un recinto cerrado, puede
ocurrir que se produzca una excesiva
aspiración de aire para la combustión,
pudiendo retornar en tal caso los gases de
combustión tóxicos al interior del recinto por
efecto de la depresión (presión negativa)
Un funcionamiento sin peligro es posible si
en el local de emplazamiento del hogar no se
sobrepasa la depresión admisible de 4 Pa (0,04
mbares). Esto se puede lograr a través del libre
acceso del aire de combustión a través de unas
aberturas sin posibilidad de cierre ni bloqueo,
por ejemplo puertas, ventanas, cajas murales
para alimentación y evacuación de aire u otras
Procurar que siempre exista una suciente
alimentación de aire.
La simple existencia de una caja mural para
alimentación y evacuación de aire no asegura el
cumplimiento del valor-límite.
ADVERTENCIA. En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la vivienda.
En caso de duda deberá consultarse con el
deshollinador del distrito competente.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire) pueden funcionar sin
ningún tipo de restricción.
Advertencias adicionales relativas a las
cocinas o placas de cocción de gas
Al proceder al montaje de los quemadores
de una placa de cocción o cocina de gas
deberán observarse estrictamente las normas y
disposiciones legales vigentes en cada país (en
Alemania, por ejemplo, son las Normas
Técnicas para Instalación de Equipos de Gas
Obsérvense las normas y disposiciones
relativas al montaje e instalación del aparato
facilitadas por los fabricantes de las cocinas y
Al proceder al montaje de campana, deberá
prestarse atención a montarla sólo con un
lateral junto a un armario o pared alta, de lo
contrario pueden producirse acumulaciones de
calor. La distancia mínima a observar respecto a
la pared o el armario alto es de 50 mm.
PELIGRO DE QUEMADURA No trabajar simultáneamente con más de dos
zonas de cocción (quemadores) durante un
tiempo prolongado (como máximo 15
minutos) ajustadas a su máxima potencia, de
lo contrario existe peligro de quemadura en
caso de tocar la campana o que se produzcan
Tenga presente que la potencia de un
quemador rápido (grande) con más de 5 kW
(Wok) equivale a la potencia de dos
quemadores de gas normales.
La campana extractora puede sufrir daños
en caso de estar expuesta a elevadas
No hacer funcionar nunca las zonas de
cocción de gas (quemadores) sin recipientes
adecuados colocada sobre las mismas. Ajustar
la llama siempre de modo que no sobresalga
respecto al recipiente colocado sobre la zona
Advertencias de seguridad82
Uso correcto del aparato
Limpie el aparato a fondo antes de su
puesta en marcha inicial.
Antes de iniciar los trabajos de limpieza o
cuidado y mantenimiento, desconectar la
campana extractora de la red eléctrica,
extrayendo para ello el enchufe del aparato de
la toma de corriente o desactivando el fusible
de la caja de fusibles de la vivienda.
Las lámparas, en especial las halógenas,
alcanzan durante su funcionamiento unas
elevadas temperaturas. Por ello existe peligro
de quemaduras incluso algún tiempo después
de haberlas desconectado.
Antes de sustituir una lámpara, deberá
desconectarse la campana extractora de la red
eléctrica, debiendo aguardarse a que las
lámparas se hayan enfriado.
¡Usar la campana extractora sólo con las
Conectar la campana extractora siempre
que se haga uso de una de las zonas de
cocción. En caso de no conectar la campana se
puede formar agua de condensación, lo que
puede originar daños por corrosión en el
botellas o tarros de
PELIGRO DE INCENDIO No preparar alimentos o platos ameados
directamente debajo de la campana extractora,
dado que ésta, al estar funcionando, atrae las
llamas hacia el ltro, pudiendo incendiarse la
grasa acumulada en el ltro antigrasa por las
Las grasas y aceites calentados
excesivamente pueden inamarse
rápidamente. Por ello, los alimentos o platos
que requieran grasa o aceite caliente
preparados en sartenes, cacerolas o freidoras,
como por ejemplo las patatas fritas, sólo
deberán prepararse bajo vigilancia.
La limpieza regular de los ltros metálicos,
eliminando las partículas de grasa adheridas
en los mismos, así como la sustitución a
tiempo del ltro de carbón activo, puede
prevenir el peligro de incendio a causa de una
acumulación de calor al freír o asar alimentos.
No utilice nunca la campana extractora sin
el ltro antigrasa colocado.
Preste atención a las indicaciones y
advertencias del fabricante del equipo de
cocción (cocina o placa encimera) respecto a si
está permitida la instalación y el
funcionamiento de una campana extractora
por encima de éstas.
En caso de no prescribir el fabricante de la
cocina o placa de cocción una distancia de
seguridad superior, deberán observarse las
siguientes distancias mínimas de seguridad
– entre las zonas de cocción eléctricas y el
borde inferior de la campana,
– entre el borde superior de la parrilla para
colocar recipientes de las zonas de cocción
de gas (quemadores) y el borde inferior de
la campana extractora,
En caso de utilizar diferentes aparatos de
cocina, deberá observarse siempre la mayor
La anchura de la campana extractora tiene
que corresponder a la anchura de la cocina o
El montaje de la campana extractora por
encima de hogares para combustibles sólidos
(carbón, leña, etc.), que pueden originar
situaciones de peligro de incendio (proyección
de chispas), sólo está permitido si el hogar está
provisto de una tapa cerrada no desmontable
y se cumplen las normas especícas vigentes
en cada país. Esta restricción no rige para las
cocinas y las placas de cocción de gas.
Con objeto de evitar daños en el equipo de
cocción (cocina o placa de cocción), deberá
cubrirse éste antes de proceder al montaje de
la campana extractora.
Advertencias de seguridad83
Modalidades de funcionamiento
Cotas del aparato Evacuación del aire al
Cotas del aparato Evacuación del aire al
La campana puede funcionar con evacuación del aire al exterior o al interior
(recirculación del aire)
Evacuación del aire al exterior
El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y los
evacúa hacia el exterior, haciéndolos pasar
previamente a través del ltro antigrasa y los
tubos de conducción.
Evacuación del aire hacia el interior (sistema
de recirculación del aire)
El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y los
hace pasar a través de los ltros antigrasa y de
carbón activo, devolviéndolos a continuación,
una vez puricados, al recinto (cocina).
Con objeto de retener las partículas que origi-
nan los olores en la modalidad de evacuación
del aire hacia el interior, hay que montar un l-
tro de carbón (véase el capítulo «Montaje y
desmontaje de los ltros antigrasa»).
El kit de montaje completo, así como los ltros
de repuesto, se pueden adquirir en el comer-
cio especializado del ramo, en el Servicio de
Asistencia Técnica Ocial o en nuestra tienda
online. La referencia del mismo se facilita al
nal de las presentes instrucciones de uso.
Manejo ADVERTENCIA. La manera más ecaz deabsorber los vahos producidos en la cocinadurante la preparación de los alimentos esconectando la campana extractora alcomenzar a trabajar y desconectándola al cabode unos minutos después de haber concluidolos trabajos. Conectar el ventilador y ajustar el
escalón de funcionamiento Pulsar la tecla 1. En caso de existir unafuerte formación de vahos, seleccionar losescalones 2 ó 3. Desconectar el ventilador
Pulsar la tecla 0.
Iluminación La iluminación de la campana se puedeconectar y desconectar con independencia deque el ventilador esté funcionado o no. Aparatos con escalón intensivo Seleccionando el escalón intensivo P, elventilador desarrolla la máxima potenciadisponible. Esta opciones se emplea durantecortos períodos, cuando se ha producido unafuerte formación de vahos y olores.
Las presentes instrucciones de uso sonválidas para diferentes modelos de aparato;por ello puede ser posible que se describandetalles y características de equipamiento queno concuerden íntegramente con las de suaparato concreto.
1230P Conexión /Desconexiónde lailuminaciónEscalones defuncionamiento delventiladorConexión /Desconexiónde lailuminaciónEscalones defuncionamientodel ventiladorConexión /Desconexiónde lailuminaciónEscalones defuncionamientodel ventiladorEscalónintensivoLimpieza y cuidados
ADVERTENCIAS RELATIVAS AL CUIDADO DEL APARATO
Los productos y agentes adecuados para la
limpieza y el cuidado de su aparato los puede
adquirir a través de la Línea telefónica de
atención al cliente del fabricante o la tienda
Supercies del aparato
ADVERTENCIA. ¡Obsérvense las condiciones
de garantía que guran en el cuaderno de
servicio adjunto! Las supercies del aparato, así como los elementos de mando, son sensibles a
rasguños. Por lo tanto deberán tenerse en
cuenta los siguientes consejos:
– ¡No limpiar las supercies de acero
inoxidable con esponjas abrasivas! ¡No
emplear detergentes que contengan arena,
sosa, ácidos o cloruro!
– Limpiar las supercies del aparato y los
elementos de mando sólo con un paño
suave húmedo, con un poco de lavavajillas
manual o un limpiacristales suave.
– No rascar la suciedad reseca acumulada.
Reblandézcala primero aplicando sobre la
misma un paño húmedo.
– Limpiar las zona de los elementos de
mando con sumo cuidado a n de evitar
que el agua o la humedad puedan acceder
a los sistemas electrónicos del aparato.
ADVERTENCIA. Limpiar las supercies de
acero inoxidable siempre en dirección del
pulido. ¡No emplear nunca agentes de limpieza
de acero inoxidable para limpiar los elementos
de mando del aparato!
Filtros antigrasa metálicos
Los ltros antigrasa metálicos absorben las
partículas sólidas contenidas en los vahos de la
cocina. Las esterillas de ltro están fabricadas en material no inamable.
PELIGRO DE INCENDIO A medida que crece el grado de saturación de
la esterilla de ltro con partículas de grasa,
aumenta su inamabilidad, pudiendo inuir
negativamente en el funcionamiento de la
campana. La limpieza a tiempo de los ltro metálicos puede prevenir el peligro de incendio. Al limpiar los ltros antigrasa, limpiar también la grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora con un paño húmedo.
Limpieza de los ltros antigrasa
metálicos ... Bajo unas condiciones de funcionamiento normal (1 a 2 horas diarias), el ltro antigrasa
metálico tiene que limpiarse una vez al mes.
... en el lavavajillas Los ltros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a
una ligera decoloración de los mismos la cual,
sin embargo, no inuye en absoluto en su
ecacia. Colocar los ltros de modo que queden sueltos y no estén aprisionados.
ADVERTENCIA. No mezclar con la vajilla nor-
mal los ltros antigrasa metálicos muy satura-
... Limpieza manual En caso de limpiar los ltros metálicos a mano, colocarlos algún tiempo en una
solución detergente (para vajilla) muy caliente,
para reblandecer la grasa adherida, limpiarlos a
continuación con un cepillo, aclararlos bien y
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis. En caso de que al grasa estuviera fuertemente adherida, aconsejamos emplear un
spray especial para disolver grasa que se puede
adquirir en nuestra tienda online.
Desmontar y montar los filtros antigrasa metálicos
El ltro de carbón activo retiene los olores
durante el funcionamiento de la campana
extractora con evacuación del aire al interior
(recirculación del aire).
Montar y desmontar el ltro de carbón
1. Desmontar los ltros antigrasa (véase a este
respecto el capítulo «Desmontar y montar
los ltros antigrasa metálicos».
2. Montar el ltro de carbón activo.
3. Enclavar la lengüeta de sujeción.
4. Montar los ltros antigrasa (véase al
respecto el capítulo «Desmontar y montar
los ltros antigrasa metálicos»).
Sustituir el ltro de carbón activo
Bajo unas condiciones de funcionamiento
normal (1 ó 2 horas diarias), los ltros de
carbón activo tienen que sustituirse dos veces
El ltro de carbón activo puede adquirirse
en el comercio especializado o en nuestra
tienda online. Utilizar sólo ltros originales del
Los ltros de carbón activo no incorporan
ningún tipo de material o sustancia tóxica o
nociva. Por esta razón pueden evacuarse
conjuntamente con los desechos domésticos
Prestar atención a las advertencias e
instrucciones que se facilitan en el capitulo
«Advertencias de seguridad» antes de
proceder al desmontaje y montaje de los ltros
antigrasa metálicos.
Desmontar y montar los ltros antigrasa
1. Soltar los dos cierres del ltro antigrasa y
abatirlos hacia abajo, sujetando el ltro por
abajo con la otra mano.
(en los aparatos con aspiración de los bordes)
2. Limpiar los ltros.
3. Colocar los ltros limpios en su sitio.87
Sustituir las lámparas
Sustituir las bombillas
1. Alzar ligeramente el recubrimiento protector
2. Desplazarlo hacia el centro del aparato.
3. Sustituir la bombilla defectuosa por una
nueva de las mismas características y
prestaciones (véase la placa de
características del aparato).
4. Montar el recubrimiento protector en su sitio.
5. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la toma
de corriente o a través del fusible.
ADVERTENCIA. En caso de no funcionar la
iluminación de la campana, vericar si se han
montado correctamente las lámparas.
Las lámparas defectuosas deberán
sustituirse inmediatamente a n de evitar la
sobrecarga de las restantes lámparas del
Ténganse en cuenta las advertencias e
instrucciones que se facilitan en el capítulo
«Consejos y advertencias de seguridad» antes
de proceder a la sustitución de las lámparas.
La descripción de las operaciones de
sustitución de las lámparas son válidas para
diferentes modelos de aparato.
ADVERTENCIA. ¡Obsérvense las condiciones
de garantía que guran en el cuaderno de ser-
Sustituir las lámparas halógenas
Las lámparas halógenas alcanzan durante su
funcionamiento unas elevadas temperaturas.
Por ello existe peligro de quemaduras incluso
algún tiempo después de haberlas
¡Aguardar a que las lámparas halógenas se
hayan enfriado antes de proceder a su
1. Extraer el cristal protector del
emplazamiento con ayuda de una
herramienta adecuada.
2. Sustituir la lámpara halógena por una
lámpara halógena nueva de las mismas
características y prestaciones (véase la placa
de características del aparato).
Atención: Portalámparas con acoplamiento
de clavijas. Para retirar la lámpara, sujetarla
ADVERTENCIA. ¡No sujetar las lámparas
halógenas directamente con los dedos en el
bulbo o tubo de cristal! Emplear siempre un
paño para manipular la lámpara.
3. Colocar el cristal protector en su
emplazamiento y encajarlo.
4. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
¡Ténganse en cuenta estrictamente las
advertencias y consejos que se facilitan en el
capítulo «Consejos y advertencias de
seguridad» antes de proceder al montaje del
Funcionamiento con evacuación del aire
El aire de evacuación se transporta a través
de un túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de la
correspondiente pared.
ADVERTENCIA. El aire de evacuación no debe
pasar a ninguna chimenea de humos o gases
de escape en servicio, ni tampoco a túneles de
ventilación de locales con hogares.
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea de
humos o gases de escape fuera de servicio,
deberá consultarse con el deshollinador del
distrito competente.
Si el aire es evacuado pasando a través de la
potencia de funcionamiento óptima
– un tubo de evacuación corto y recto, con
– un diámetro lo más grande posible.
En caso de no poder prescindir de los
codos, éstos deberán tener el mayor radio
ADVERTENCIA. Los tubos de evacuación
largos y con desigualdades, así como la
utilización de un gran número de tubos y
codos de diámetro pequeño (inferior a los
150 mm), perjudica el rendimiento óptimo del
aparato y provoca un aumento del nivel
Para la evacuación del aire al exterior sólo
de podrá empelar tubos o tuberías exibles
fabricados en materiales no inamables.
El fabricante de las campanas extractoras
no asume ninguna responsabilidad por las
reclamaciones que atribuibles a la planicación
o ejecución de los tramos o recorridos de los
tubos de evacuación.
Conexión de los tubos de evacuación
El diámetro de evacuación o deberá inferior
Se aconseja emplear tubos con un diámetro
interior de 150 mm, como mínimo 120 mm.
Los canales planos deberán poseer una
sección interior equivalente a la de los tubos
No deben presentar ángulos demasiado
En caso de usar tubos con diferentes
Colocar una tira estanqueizante.
Conexión de tubos de evacuación con
diámetro de 150 mm (tamaño
directamente en el racor de
empalme; estanqueizar el
empalme debidamente. En
caso de emplear tubos de
aluminio hay que alisar
previamente la zona de
Conexión de tubos de evacuación con
reductor directamente en el
racor de empalme para la
evacuación del aire.
Fijar a continuación el
tubo de evacuación en el
racor de empalme para la
evacuación del aire.
Estanqueizar debidamente
las dos zonas de empalme.
Advertencias relativas al montaje89
En caso de necesitar una conexión ja a
Hay que prever un dispositivo de
separación en la instalación. Como dispositivo
de separación se admiten interruptores con
una abertura de contacto superior a 3 mm y
desconexión de todas las fases. Esto incluye
interruptores LS y contactores.
Características de conexión a la red
Los datos necesarios guran en la placa de
características situada en el interior del aparato,
al que se puede acceder retirando el ltro
Longitud del cable de conexión a la red
La campana extractora cumple las normas
comunitarias en materia de radiodesparasitaje.
¡Ténganse en cuenta estrictamente las
advertencias y consejos que se facilitan en el
capítulo «Consejos y advertencias de
seguridad» antes de proceder a la conexión del
aparato a la red eléctrica! El aparato sólo deberá ser conectado a la red eléctrica por un electricista cualicado,
conocedor de las normas vigentes de la
empresa local de abastecimiento de energía
PELIGRO DE LESIONES En caso de resultar dañado el cable de
conexión del aparato, éste sólo podrá ser
sustituido por el fabricante, por un técnico
especializado del Servicio de Asistencia Técnica
Ocial de la marca o por una persona
debidamente cualicada del ramo con objeto
de evitar posibles situaciones de peligro. La campana extractora sólo podrá conectarse a una toma (caja) de corriente
instalada correctamente y provista de puesta a
tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del
revestimiento decorativo de la campana.
– La toma (caja) de corriente deberá poseer un
circuito de corriente propio.
– En caso de que, tras el montaje de la
campana, la toma de corriente no fuera
accesible, deberá instalarse un dispositivo
de separación como en el caso de una
diseñada para montaje mural.
Al realizar el montaje, prestar atención a la
posibilidad de que se necesiten accesorios
Prestar atención a la distancia mínima entre
la campana extractora y las zonas de cocción
(véase al respecto el capítulo «Consejos y
advertencias de seguridad»).
¡Prestar atención a no causar danos en las
supercies sensibles de la campana!
Preparativos en la pared
PELIGRO DE LESIONES,
PELIGRO DE DAÑOS MATERIALES Cerciorarse antes de proceder a realizar los
taladros en el lugar de montaje seleccionado
si por éste discurren tuberías (eléctricas, de
agua, etc.) empotradas.
La pared tiene que ser lisa y vertical.
Los tacos y tornillos suministrados con el
aparato están destinados a paredes macizas.
Para otros tipos de construcción (pladur,
hormigón con celdillas, ladrillos porotón)
deberán emplearse los tacos y tornillos
Cerciorarse de que la pared posee suficiente
capacidad de sustentación.
Prestar atención a que la profundidad de
los taladros corresponde a la longitud de los
Procurar un asiento firme de los tacos en la
Máximo peso, en kg: 40
Nos reservamos el derecho de introducir
modicaciones o cambios constructivos en los
aparatos como consecuencia del progreso
1. Trazar en la pared una línea medial desde el
techo hasta el borde inferior de la campana
2. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción. Para
facilitar el trabajo, esbozar en la pared los
contornos de la campana que debe
engancharse en los tornillos. El borde
inferior de la plantilla corresponde al borde
inferior de la campana.
3. Practicar 2 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y dos para jar la escuadra de
soporte del revestimiento decorativo, con
diámetro 8 mm. Colocar en los mismos los
tacos correspondientes, prestando atención
a que queden perfectamente a ras con la
4. Montar y jar la escuadra de soporte del
revestimiento decorativo.
5. Montar los soportes de la campana:
Apretarlos a mano, máx. 3 Nm.
¡Prestar atención a la posición correcta de
las arandelas y los soportes!
Enganchar y nivelar la campana 1. Retirar la lámina protectora sólo de la parteposterior de la campana; una vez concluidoel montaje de la campana, retirarlacompletamente de ésta.2. Enganchar la campana en los soportes de talmodo que quede jamente enclavada en losmismos por su parte posterior Ⓐ. 3. Nivelar la campana horizontalmente,girándola a tal efecto en los soportes desujeción. En caso necesario, la campana también sepuede desplazar hacia la derecha oizquierda Ⓑ.
Tornillos de sujeción y caperuzas de
seguridad 1. Marcar la posición de los tornillos desujeción; practicar los taladroscorrespondientes. Colocar en los mismoslos tacos, prestando atención a que quedenperfectamente a ras con la pared.2. Enganchar la campana extractora en lostornillos de sujeción. Apretar rmemente lostornillos.3. Colocar las caperuzas de seguridad con laecha hacia arriba en los soportes.presionándolas hasta que encajen de modoaudible Ⓒ.
PELIGRO DE LESIONES ¡Cerciórese de que todos los tornillos desujeción y las caperuzas de seguridad seencuentren rmemente montados! 4. Empalmar los tubos de evacuación (véase elcapítulo «Conexión de los tubos»).5. Conectar el aparato a la red eléctrica (véaseel capítulo «Conexión a la red eléctrica»). Desmontar las caperuzas de seguridad Para desmontar las caperuzas de seguridadde los soportes de sujeción de la campana,retirarlas con ayuda de un útil adecuado, porejemplo un destornillador plano.
4. Apoyar el revestimiento en el cuerpo de la
campana, desplazar el elemento interior
hacia arriba y engancharlo a izquierda y
derecha en la escuadra de soporte.
5. Fijar lateralmente el elemento interior del
revestimiento con dos tornillos a la
escuadra de soporte.
Montaje del revestimiento decorativo
PELIGRO DE LESIONES La cara interior de los elementos de
revestimiento pueden bordes con rebabas
(cortantes), resultantes del proceso de
fabricación. Por ello se deberá efectuar el
montaje utilizando guantes protectores.
1. Separar los elementos de revestimiento
inferior, retirando a tal efecto la cinta
2. Retirar la lámina protectora de los dos
3. Deslizar los elementos de revestimiento uno
ADVERTENCIA. Evite los rasguños al montar los
elementos de revestimiento, protegiendo el
borde del elemento exterior del revestimiento
con la plantilla de montaje.
Prestar atención a la posición de las
aberturas del revestimiento decorativo.
– Evacuación del aire al exterior:
Las aberturas del revestimiento interior
– Evacuación del aire al interior:
Las aberturas del revestimiento interior están
de 15 minutos com a carga térmica máxima.
montar o ltro de gordura»).
Filtros metálicos de gordura Os ltros metálicos de gordura aplicados absorvem as partículas de gordura existentes
Limpeza dos ltros metálicos de
ltros metálicos de gordura).
ltros metálicos de gordura).
metálicos de gordura
directamente no bocal de
directamente no bocal de
2. Retirar a película de protecção de ambos os
