GEBRUIKSAANWIJZING LF258BA60 SIEMENS
Gebruiksaanwijzing en
Algemene Informatie 49
Milieubescherming 49
Voor het eerste gebruik 49
Veiligheidsvoorschriften 50
Gebruik volgens de voorschriften 50
Technische veiligheid 50
Gebruik met afvoerlucht 53
Gebruik met circulatielucht 53
Reiniging en onderhoud 55
Demontage en montage van de vetlters 56
Metalen vetlters demonteren en monteren 56
Actieve-koollters monteren en demonteren 56
Lampen vervangen 57
Montageaanwijzingen 58
Elektrische aansluiting 59
Montagevoorbereiding 60
MMontage van de schoorsteenafschermstukken 6249
VOOR HET EERSTE GEBRUIK OPMERKING: Deze gebruiksaanwijzing geldt
voor verschillende uitvoeringen van het appa-
raat. Het is mogelijk dat er kenmerken worden
beschreven die niet van toepassing zijn op uw
Lees de gebruiksaanwijzing zorgvuldig voordat
u het nieuwe apparaat in gebruik neemt. Deze
bevat belangrijke informatie voor uw veiligheid
en over het gebruik en onderhoud van het
Bewaar de gebruiksaanwijzing en het installa-
tievoorschrift en overhandig deze als u het
apparaat doorgeeft aan derden.

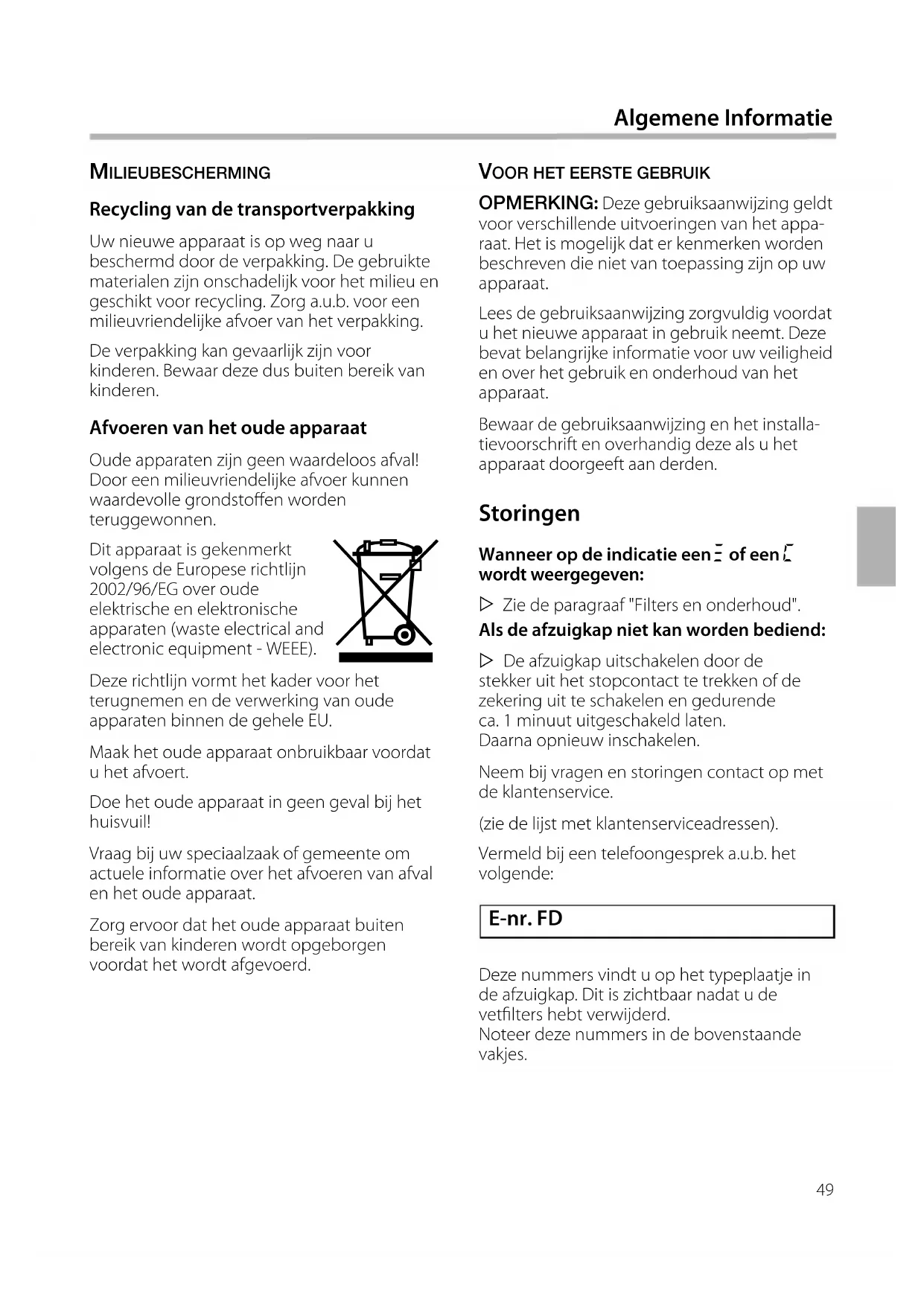

MILIEUBESCHERMING Recycling van de transportverpakking
Uw nieuwe apparaat is op weg naar u
beschermd door de verpakking. De gebruikte
materialen zijn onschadelijk voor het milieu en
geschikt voor recycling. Zorg a.u.b. voor een
milieuvriendelijke afvoer van het verpakking.
De verpakking kan gevaarlijk zijn voor
kinderen. Bewaar deze dus buiten bereik van
Afvoeren van het oude apparaat
Oude apparaten zijn geen waardeloos afval!
Door een milieuvriendelijke afvoer kunnen
waardevolle grondstoen worden
Dit apparaat is gekenmerkt
volgens de Europese richtlijn
2002/96/EG over oude
electronic equipment - WEEE).
Deze richtlijn vormt het kader voor het
terugnemen en de verwerking van oude
apparaten binnen de gehele EU.
Maak het oude apparaat onbruikbaar voordat
Doe het oude apparaat in geen geval bij het
Vraag bij uw speciaalzaak of gemeente om
actuele informatie over het afvoeren van afval
en het oude apparaat.
Zorg ervoor dat het oude apparaat buiten
bereik van kinderen wordt opgeborgen
voordat het wordt afgevoerd.
Wanneer op de indicatie een
Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden bediend: De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de
zekering uit te schakelen en gedurende
ca. 1 minuut uitgeschakeld laten.
Daarna opnieuw inschakelen.
Neem bij vragen en storingen contact op met
(zie de lijst met klantenserviceadressen).
Vermeld bij een telefoongesprek a.u.b. het
Deze nummers vindt u op het typeplaatje in
de afzuigkap. Dit is zichtbaar nadat u de
vetlters hebt verwijderd.
Noteer deze nummers in de bovenstaande
Gebruik volgens de voorschriften
Deze afzuigkap voldoet aan de
voorgeschreven veiligheidsbepalingen.
Onjuist gebruik kan persoonlijk letsel of schade
De afzuigkap is uitsluitend bedoeld voor
huishoudelijk gebruik. De fabrikant is niet
aansprakelijk voor schade die het gevolg is van
onjuist gebruik of onjuiste bediening.
De fabrikant is niet verantwoordelijk voor
schade die het gevolg is van niet-naleving van
de veiligheidsvoorschriften.
VERWONDINGSGEVAAR Laat kinderen niet met de afzuigkap spelen!
Het apparaat niet zonder toezicht laten
bedienen door volwassenen en kinderen
– wanneer ze daartoe lichamelijk of geestelijk
– of wanneer zij onvoldoende kennis en
ervaring hebben om het apparaat goed en
Technische veiligheid
De afzuigkap heeft de fabriek in
onberispelijke toestand verlaten. Controleer het
apparaat desondanks op schade voordat u het
installeert. Als het beschadigd is, mag het niet in
gebruik worden genomen!
Als het aansluitsnoer van de afzuigkap
beschadigd raakt, moet het worden vervangen
door de fabrikant, diens klantenservice of een
andere gekwaliceerde persoon, om gevaren
Montage (inclusief elektrische aansluiting),
onderhoud en reparatie van de afzuigkap
mogen alleen worden uitgevoerd door een
In elk geval moet de afzuigkap stroomloos
worden gemaakt door de stekker uit het
stopcontact te trekken of door de zekering uit
Veiligheidsvoorschriften
Door ondeskundige montage, onderhoud
of reparatie kunnen er aanzienlijke gevaren
ontstaan voor de gebruiker, waarvoor de
fabrikant niet aansprakelijk is.
Veranderingen aan de elektrische of de
mechanische constructie zijn gevaarlijk en
mogen niet worden uitgevoerd!
Ze kunnen ook functiestoringen van de
afzuigkap veroorzaken.
Gelijktijdig gebruik van de afzuigkap en
een binnenluchtafhankelijke stookplaats
Binnenluchtafhankelijke stookplaatsen zijn
bijvoorbeeld gas-, olie-, hout- of
kolengestookte verwarmingsapparaten,
geisers, boilers, kookplaten of ovens die
verbrandingslucht uit de opstellingsruimte
betrekken en waarvan het verbrandingsgas
door een schoorsteen naar buiten wordt
VERGIFTIGINGSGEVAAR Wanneer de afzuigkap tegelijk wordt gebruikt
met een binnenluchtafhankelijke stookplaats
bestaat er vergiftigingsgevaar door
teruggezogen verbrandingsgassen.51
Het apparaat kan zonder gevaar worden
gebruikt wanneer de onderdruk in de
opstellingsruimte van de stookplaats niet hoger
is dan 4 Pa (0,04 mbar).
Dit kan worden bereikt wanneer de voor de
verbranding benodigde lucht kan toestromen
door niet-afsluitbare openingen, bijv. in deuren,
ramen en luchttoevoer- of luchtafvoermuur-
kasten; of door middel van andere technische
Men dient dus altijd voor een afdoende
luchttoevoer te zorgen.
Gebruik van alleen een toevoerlucht-
/afvoerluchtmuurkast is onvoldoende om
binnen de grenswaarde te blijven.
OPMERKING: Bij de beoordeling moet rekening
worden gehouden met de totale
ventilatietoestand van de woning. Vraag voor
de beoordeling het advies van een
vakbekwame schoorsteenveger.
Als de afzuigkap uitsluitend wordt ingezet
met circulatielucht, kan hij onbeperkt worden
Bij montage boven gaskooktoestellen
moeten de geldende wettelijke nationale
voorschriften (in Duitsland bijv. de "Technische
Regeln Gasinstallation TRGI") worden
De geldende inbouwvoorschriften en -
aanwijzingen van de gasapparaatfabrikant
moeten worden nageleefd.
Bij de montage dient men eraan te denken
dat slechts één kant van de afzuigkap vlak naast
een hoge kast of een muur mag liggen. Anders
kan er een gevaarlijke opeenhoping van
warmte ontstaan. De afstand tot de muur of de
hoge kast moet minstens 50 mm bedragen.
RISICO VAN BRANDWONDEN Gebruik niet meer dan twee gaskookzones
tegelijk op de hoogste stand gedurende meer
dan 15 minuten. Door de inwerking van de
hitte bestaat er risico van brandwonden bij het
aanraken van de behuizing!
Denk eraan dat een grote brander met meer
dan 5 kW (wok) overeenkomt met het
vermogen van twee gasbranders.
Door de sterke inwerking van de hitte kan
de afzuigkap beschadigd raken.
Vlammen van gaskookapparatuur moeten
altijd met een pan zijn afgedekt. Regel de vlam
zodanig dat hij niet buiten de panbodem
Veiligheidsvoorschriften52
Reinig de afzuigkap zorgvuldig voordat u
deze voor het eerst gebruikt.
Voor elke reiniging en onderhoud moet de
afzuigkap stroomloos worden gemaakt door
de stekker uit het stopcontact te trekken of de
zekering uit te schakelen.
Lampen (vooral halogeenlampen) worden
tijdens het gebruik zeer heet. Ook na
uitschakeling bestaat er nog enige tijd een
risico van brandwonden!
Voordat een lamp wordt vervangen, moet
de afzuigkap stroomloos worden gemaakt en
moeten de lampen afgekoeld zijn!
Gebruik de afzuigkap alleen met
aangebrachte lampen.
Schakel de afzuigkap altijd in wanneer er
een kookzone wordt gebruikt. Als de afzuigkap
niet is ingeschakeld, kan er condenswater
ontstaan. Dit kan roestschade aan het apparaat
BRANDGEVAAR Niet amberen onder de afzuigkap of met
onafgedekte vlam werken.
De ingeschakelde afzuigkap zuigt de vlammen
in het lter. Door afzettingen op het vetlter
bestaat er brandgevaar!
Houd toezicht op pannen en
frituurapparaten wanneer u levensmiddelen
bereidt met olie en vet, bijvoorbeeld patates
Oververhitte olie en vet vat makkelijk vlam!
Door de vetlters regelmatig te reinigen en
het actieve-koollter op tijd te vervangen,
voorkomt u brandgevaar.
Gebruik de afzuigkap nooit zonder
Controleer aan de hand van de handleiding
van het kooktoestel of er een afzuigkap boven
mag worden gebruikt.
Voor zover de fabrikant van het kooktoestel
geen grotere veiligheidsafstanden aangeeft,
geldt er een minimumafstand
– van 550 mm tussen elektrische kookplaten
en de onderkant van de afzuigkap, zie afb.1.
– van 650 mm tussen gaskookplaten
(bovenkant pandragers) en de onderkant
van de afzuigkap, zie afb.1.
Bij gebruik van verschillende kooktoestellen
geldt de grootste vermelde afstand.
De breedte van de afzuigkap moet
overeenkomen met de breedte van het
Boven een stookplaats voor vaste
brandstoen waarvan een brandgevaar kan
uitgaan (bijv. vonken), mag de afzuigkap alleen
worden gemonteerd wanneer de stookplaats
een gesloten, niet-verwijderbare afscherming
heeft en de nationale voorschriften worden
nageleefd. Deze beperking geldt niet voor
gasfornuizen en gaskookplaten.
Om beschadiging van het kooktoestel te
vermijden, moet deze worden afgedekt tijdens
Veiligheidsvoorschriften53
Om bij gebruik met circulatielucht de reukstof-
fen te binden, moet een actieve-koollter wor-
den ingebouwd (zie "Demontage en montage
Zowel de complete montageset als reservel-
ters zijn verkrijgbaar bij de speciaalzaak, de
klantenservice en de Online-shop. Het toebe-
horennummer vindt u achterin de gebruik-
Afmetingen circulatielucht
Omschakelen van de elektronische
besturing op circulatielucht
De afzuigkap moet aangesloten en
Toetsen 0 en + tegelijk indrukken tot de
indicatie ã gaat branden.
Door nogmaals op de toetsen 0 en + te
drukken, wordt de elektronische besturing
weer op afvoerlucht geschakeld (indicatie #).
De afzuigkap kan worden gebruikt met
afvoerlucht en met circulatielucht. De
standaardinstelling is afvoerlucht.
Gebruik met afvoerlucht
De aangezogen lucht wordt door de vetlters
gereinigd en via een buizensysteem naar de
buitenlucht afgevoerd.
Afmetingen afvoerlucht
Gebruik met circulatielucht
De aangezogen lucht wordt door de vetlters
en een actieve-koollter gereinigd en weer
teruggeleid naar de keuken.54
Ventilator aan en hoger
N.B.: Wij raden u aan de ventilator in te
schakelen zodra u begint met koken en hem
pas enkele minuten na het koken weer uit te
schakelen. Zo wordt de keukendamp het
eectiefst verwijderd.
Ventilator inschakelen en
ventilatorstanden instellen
Druk op toets +. Bij zware keukendamp
drukt u nogmaals op toets +. De ventilator
schakelt telkens één stand hoger.
Om een lagere stand in te stellen drukt u op
Ventilator uitschakelen
De indicatie 0 gaat na korte tijd uit.
Op de intensief-stand
werkt de ventilator op
zijn hoogste vermogen. Deze stand kan
worden gebruikt wanneer er kortstondig een
sterke damp- en geurvorming plaatsvindt.
Druk op toets + tot de indicatie
Als de intensief-stand niet handmatig wordt
uitgeschakeld, schakelt de ventilator na
10 minuten automatisch op stand 2.
Uitlopen van de ventilator
De ventilator loopt 10 minuten in stand 1,
daarbij knippert er een punt als indicatie.
Daarna wordt de ventilator automatisch
De verlichting kan onafhankelijk van de
ventilator in- en uitgeschakeld worden.
Om de lichtsterkte in te stellen, houdt u toets
0 ingedrukt tot de gewenste lichtsterkte is
Verzadigingsindicaties
Wanneer het vetfilter of het actieve-
koolfilter is verzadigd, klinkt er na uitschakeling
van de ventilator gedurende 6 seconden een
De indicatie # of C brandt.
Gebruik met afvoerlucht: #
Gebruik met circulatielucht: C De vetfilters dienen nu gereinigd te worden of
het actieve-koolfilter dient vervangen te
Druk op toets 0 om de indicatie uit te
Signaal uit- en inschakelen
Bij het indrukken van een toets klinkt er ter
bevestiging een signaal.
Om het signaal uit te schakelen, drukt u
gelijktijdig ca. 3 seconden op de toetsen
Ter bevestiging klinkt er een signaal.
Om het signaal in te schakelen, herhaalt u
Reiniging en onderhoud
ONDERHOUD VAN HET APPARAAT
Geschikte reinigings- en onderhouds-
middelen voor uw apparaat zijn verkrijgbaar
via de Hotline of de Online-shop (zie de
Oppervlakken van het apparaat
OPMERKING: Lees de garantievoorwaarden in
het bijgevoegde serviceboekje. De oppervlakken en de bedienings- elementen van het apparaat zijn krasgevoelig.
Neem daarom de volgende reinigings-
aanwijzingen in acht:
– Reinig de afzuigkap niet met droge doeken,
schuursponsjes, schuurmiddelen, zand-,
zuur- en chloorhoudende reinigings-
middelen of andere agressieve
– Reinig de oppervlakken en de bedienings-
elementen van het apparaat met een
zachte vochtige doek en afwasmiddel of
een zacht glasreinigingsmiddel.
– Vastgekoekt vuil niet afkrabben, maar
inweken met een vochtige doek.
– Voorzichtig reinigen in de buurt van de
bedieningselementen, om te voorkomen
dat er vocht in de elektronica komt.
OPMERKING: Roestvrijstalen oppervlakken
altijd in de slijprichting reinigen!
Geen staalreiniger gebruiken op de
De aangebrachte metalen vetlters nemen
de vette bestanddelen van de keukendamp op. De ltermatten bestaan uit onbrandbaar metaal.
BRANDGEVAAR Bij toenemende verzadiging met vethoudende
resten wordt de ontvlambaarheid groter.
Bovendien kan dit een nadelige invloed
hebben op de werking van de afzuigkap. Door de metalen vetlters op tijd te reinigen, voorkomt u brandgevaar. Bij reiniging van de metalen vetlters de toegankelijke delen van de behuizing ontdoen
van neergeslagen vetresten.
Reinigen van de metalen vetlters ... Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetlters 1x per maand
... in de afwasautomaat De metalen vetlters kunnen in de afwasautomaat worden gereinigd. Hierbij
kunnen lichte verkleuringen optreden, die
echter geen invloed op de werking van de
vetlters hebben. De lters moeten los in de afwasautomaat liggen. Ze mogen niet worden vastgeklemd.
OPMERKING: Sterk verzadigde metalen
vetlters niet samen met serviesgoed reinigen.
... met de hand Bij reiniging met de hand de vetlters inweken in een heet afwassopje, afborstelen,
goed afspoelen en laten afdruipen. Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
Bij bijzonder hardnekkig vuil adviseren wij u
een speciale vetoplosspray te gebruiken. Deze
kunt u bestellen via de Online-shop.56
Demontage en montage van de vetfilters
Actieve-koollters binden de reukstoen bij
gebruik met circulatielucht.
Actieve-koollters monteren en
1. Demonteer de vetlters (zie 'Metalen
2. Breng het actieve-koollter aan.
3. Schuif de lip in de bevestiging.
4. Breng de vetlters weer aan (zie 'Metalen
vetlters demonteren en monteren').
Actieve-koollter vervangen
Bij normaal gebruik (dagelijks 1 à 2 uur)
moeten de actieve-koollters ongeveer 2x per
jaar worden vervangen.
Actieve-koollters zijn verkrijgbaar bij de
speciaalzaak, de klantenservice en in de
Online-shop (zie 'Extra toebehoren'). Gebruik
alleen originele lters.
Actieve-koollters bevatten geen
Ze kunnen worden meegegeven met het
Lees beslist de aanwijzingen en
waarschuwingen in het hoofdstuk
"Veiligheidsvoorschriften" voordat u de
vetlters demonteert of monteert.
Houd daarbij uw andere hand onder de
(bij apparaten met randafzuiging)
3. Breng de gereinigde vetlters weer aan.57
Gloeilampen vervangen
1. Til de lampafscherming iets op.
2. Duw de lampafscherming naar het midden
3. Vervang de defecte lamp door een nieuwe
lamp van hetzelfde type en met hetzelfde
vermogen (zie typeplaatje).
4. Breng de lampafscherming weer aan.
5. Schakel de stroom in door de stekker in het
stopcontact te steken of de zekering in te
OPMERKING: Controleer of de lampen goed
zijn aangebracht als de verlichting niet werkt.
Defecte lampen moeten direct worden
vervangen om overbelasting van de andere
lampen te voorkomen.
Lees beslist de aanwijzingen en
waarschuwingen in het hoofdstuk
"Veiligheidsvoorschriften" voordat u de lampen
De beschrijving van de lampvervanging
geldt voor verschillende uitvoeringen van het
OPMERKING: Lees de garantievoorwaarden
in het bijgevoegde serviceboekje.
Halogeenlampen vervangen
Halogeenlampen worden tijdens het gebruik
zeer heet. Ook na uitschakeling bestaat er nog
enige tijd een risico van brandwonden!
Wacht tot de halogeenlamp is afgekoeld
voordat u hem vervangt.
1. Verwijder de lampenring voorzichtig met
geschikt gereedschap.
2. Vervang de defecte lamp door een nieuwe
lamp van hetzelfde type en met hetzelfde
vermogen (zie typeplaatje).
OPMERKING: Het glas van de halogeenlamp
mag bij het aanbrengen niet worden
aangeraakt. Gebruik daarom een schone doek
bij het aanbrengen van de lamp.
3. Breng de lampafscherming weer aan.
4. Schakel de stroom in door de stekker in het
stopcontact te steken of de zekering in te
Lees voor de montage beslist de
aanwijzingen en waarschuwingen in het
hoofdstuk "Veiligheidsvoorschriften"!
Gebruik met afvoerlucht
De afvoerlucht wordt via een luchtkoker
naar boven geleid, of rechtstreeks door de
OPMERKING: De afvoerlucht mag niet wor-
den afgevoerd via een in gebruik zijnde rook-
of afvoergasschoorsteen, noch via een schacht
die dient voor de ontluchting van ruimtes met
Bij afvoer van afvoerlucht via een niet in
gebruik zijnde rook- of afvoergasschoorsteen,
dient u een vakbekwame schoorsteenveger te
Bij de afvoer van afvoerlucht moeten de
wettelijke voorschriften worden nageleefd
(bijv. bouwverordeningen).
Indien de afvoerlucht door de buitenmuur
moet worden geleid, raden wij u aan een
telescoop-muurkast te gebruiken.
De afzuigkap werkt optimaal indien:
– de afvoerluchtbuis zo kort en zo recht
– een zo groot mogelijke diameter heeft.
Als buisbochten onvermijdelijk zijn, dienen
deze een zo groot mogelijke straal te hebben.
OPMERKING: Gebruik van lange, ruwe
luchtafvoerbuizen, veel buisbochten of
buisdiameters kleiner dan 150 mm vermindert
de afzuigcapaciteit en veroorzaakt bovendien
Voor de aanleg van de luchtafvoerbuizen
mogen uitsluitend buizen of slangen van
onbrandbaar materiaal worden gebruikt.
De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug te
leiden zijn op de planning en uitvoering van
De diameter van de luchtafvoerbuizen mag
niet kleiner zijn dan 150 mm.
Wij adviseren een inwendige diameter van
150 mm; de diameter dient echter minstens
Platte luchtafvoerkanalen moeten
dezelfde inwendige diameter hebben als
Ze mogen geen scherpe bochten hebben..
Bij afwijkende buisdiameters:
Afdichtstrips gebruiken.
Aansluiting luchtafvoerbuis Ø 150 mm
(aanbevolen diameter)
luchtafvoeraansluitstuk
afdichten. Bij gebruik van een
aluminiumbuis moet het
aansluitgedeelte eerst
Aansluiting luchtafvoerbuis Ø 120 mm
Verloopstuk rechtstreeks
aansluitstuk bevestigen.
Montageaanwijzingen59
Indien een vaste aansluiting
De installatie moet zijn voorzien van een
stroomonderbreker. Als stroomonderbrekers
gelden schakelaars met een contactopening
van tenminste 3 mm en uitschakeling van alle
polen. Hiertoe behoren veiligheidsschakelaars,
zekeringen en veiligheidszekeringen.
Elektrische gegevens
De elektrische gegevens vindt u op het
typeplaatje in het apparaat. Dit is zichtbaar
nadat u de vetlters hebt verwijderd.
Lengte van de aansluitleiding: ca. 1,30 m.
Deze afzuigkap voldoet aan de EG-ontstorings-
ELEKTRISCHE AANSLUITING
Lees voor de elektrische aansluiting beslist
de aanwijzingen en waarschuwingen in het
hoofdstuk "Veiligheidsvoorschriften"! De afzuigkap mag alleen worden aangesloten door een gekwaliceerde
elektromonteur die op de hoogte is van de
voorschriften van het verantwoordelijke
VERWONDINGSGEVAAR Als het aansluitsnoer van de afzuigkap
beschadigd raakt, moet het worden vervangen
door de fabrikant, diens klantenservice of een
andere gekwaliceerde persoon, om gevaren
te voorkomen. De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften
geïnstalleerd geaard stopcontact. Het geaarde stopcontact zo mogelijk vlak achter het schoorsteenafschermstuk
– Het geaarde stopcontact moet worden
aangesloten op een eigen stroomkring.
– Als het stopcontact na montage van de
afzuigkap niet bereikbaar is, moet er een
stroomonderbreker worden aangebracht
zoals bij een vaste aansluiting.
Montageaanwijzingen60
De afzuigkap is bedoeld voor montage op
het keukenplafond of op een stevig verlaagd
Houd bij de montage rekening met
eventueel te monteren speciaal toebehoren.
Neem de minimumafstand tussen de
kookplaat en de afzuigkap in acht (zie
”Veiligheidsvoorschriften”)!
Voorkom beschadiging van de gevoelige
Voorbereiden van het plafond
VERWONDINGSGEVAAR,
GEVAAR VAN MATERIËLE SCHADE Voordat u gaat boren, dient u te controleren of
er op de montageplaats elektrische of andere
installatieleidingen zijn aangelegd in de muur.
Het plafond moet vlak en horizontaal zijn.
De bijgevoegde schroeven en pluggen zijn
geschikt voor beton en natuursteen. Gebruik bij
andere plafondconstructies
bevestigingsmiddelen die daarvoor geschikt
Controleer of het plafond voldoende
draagvermogen heeft.
Zorg ervoor dat de diepte van de
boorgaten overeenkomt met de lengte van de
De pluggen moeten stevig vastzitten.
Max. gewicht in kg: 50
Constructiewijzigingen in het kader van
technische ontwikkelingen voorbehouden.
Montage van het bovenste draagstel
1. Voor de montage de totale hoogte van het
draagstel bepalen en de schroefgaten
aftekenen. De hoogte van het draagstel is
instelbaar in stappen van 20 mm.
De totale hoogte wordt berekend op basis
van de plafondhoogte, de hoogte van het
aanrechtblad en de afstand tussen de
kookplaat en de afzuigkap.
2. Het middelpunt van de afzuigkap
aftekenen op het plafond.
3. Met behulp van de bijgevoegde sjabloon
de posities voor de schroeven aftekenen
4. 4 gaten van Ø 8 mm boren en de pluggen
geheel in het plafond drukken.
5. Het bovenste deel van het draagstel met
4 schroeven aan het plafond bevestigen.
6. Let op de juiste positie van het draagstel.
De middelste beugel bepaalt de
voorkeurzijde. Deze moet in de richting van
de bedieningselementen van de kookplaat
Montage van het onderste draagstel
Het bovenste en onderste deel van het
draagstel op de vastgestelde totale hoogte
bevestigen met 10 schroeven (de afbeelding
toont de gaten die u hiervoor het best kunt
Let op de juiste positie van het onderste
draagstel. De open zijde moet in de richting
van het bedieningselement van de kookplaat
OPMERKING: Het draagstel kan achteraf
worden bijgesteld door de
bevestigingsschroeven in het plafond los te
Montage van de afzuigkap
1. De afzuigkap vanaf de onderzijde in het
draagframe schuiven.
Zorg ervoor dat het aansluitsnoer niet klem
2. De afzuigkap met 2 borgschroeven
vastmaken aan het draagstel.
3. Bevestingsbeugel aanbrengen en
4. Buisverbinding tot stand brengen.
5. Elektrische aansluiting tot stand brengen.
omhoog schuiven en bevestigen met 2
schoorsteenafschermstukken aanbrengen
en in elkaar schuiven.
schoorsteenafschermstukken
VERWONDINGSGEVAAR De binnenzijden van de
schoorsteenafschermstukken kunnen scherpe
randen hebben. Wij raden u aan bij de
montage werkhandschoenen te dragen.
1. De schoorsteenafschermstukken losmaken.
Daartoe het plakband verwijderen.
2. De beschermfolie van beide
schoorsteenafschermstukken trekken.
3. De twee delen van het bovenste
schoorsteenafschermstuk op de afzuigkap
plaatsen en in elkaar schuiven.
OPMERKING: Bescherm de afzuigkap tegen
