Tipo di prodotto	Sensore ultrasonico (modulo di valutazione per testina di rilevamento)
Marca	CARLO GAVAZZI
Modello	UC EU 80-1
Tensione di alimentazione	19 - 30 VCC
Ondulazione residua	≤ 10%
Protezione	Inversione di polarità, cortocircuito, transitori
Distanza nominale di funzionamento	800 - 8000 mm
Uscite di commutazione	2 uscite PNP, 100 mA, selezionabili NO/NF
Uscite analogiche	0 - 10 V (carico min 1450 Ω) e 4 - 20 mA (carico max 250 Ω)
Uscite digitali multiplexate	BCD o HEX, 4 bit, collettore aperto
Interfaccia seriale	9600 baud, N, 8, 2
Ingresso Hold/Sincronizzazione	Active LO
Risoluzione dei punti di set point	1 mm (selettori digitali)
Isteresi di commutazione	~1%
Sensibilità	Regolabile (alta/bassa)
Testina di rilevamento compatibile	UC80CND80FSM1
Display LED	SP1, SP2, UB, OVER, UNDER
Selettori di configurazione	4 selettori (limiti, HEX/BCD, sensibilità, NO/NF)
Manutenzione e pulizia	Nessuna manutenzione particolare richiesta. Mantenere i collegamenti puliti e privi di polvere.
Sicurezza	Protezioni integrate contro inversione di polarità, cortocircuiti e transitori.
Pezzi di ricambio e riparabilità	Nessun pezzo sostituibile dall'utente. Contattare il servizio post-vendita autorizzato.

Domande frequenti - UC EU 80-1 CARLO GAVAZZI

Come configurare i punti di set point SP1 e SP2?

Utilizzare i due gruppi di tre selettori digitali sul pannello frontale. Ogni gruppo comprende un selettore esadecimale (10²) e due selettori decimali (10¹, 10⁰). La risoluzione è in mm. Ad esempio, impostare 4,0,0 per SP1 a 400 mm e C,5,5 per SP2 a 1255 mm.

Come cablare il modulo alla testina di rilevamento UC80CND80FSM1?

Collegare la testina ai morsetti 3, 4, 5, 6 e 8 del modulo rispettando lo schema di cablaggio fornito nel manuale. Le connessioni sono specifiche; consultare il manuale per i dettagli.

Qual è la tensione di alimentazione richiesta?

Il modulo richiede una tensione di 19 a 30 VCC (19-30 VDC) con un'ondulazione residua ≤ 10%.

Come scegliere tra uscita NO e NF?

Utilizzare il selettore 4 (NF/NO) sul pannello frontale. Posizione OFF = normalmente aperto (NO), posizione ON = normalmente chiuso (NF). Le uscite di commutazione SP1 e SP2 seguono questa impostazione.

Cosa significano i LED sul pannello frontale?

SP1 e SP2 si accendono quando i loro punti di set point sono attivati. UB indica l'alimentazione. OVER (PIÙ) si accende se la misura supera la gamma programmata. UNDER (MENO) si accende se la misura è inferiore alla gamma programmata.

Come sincronizzare più rilevatori?

Per evitare interferenze reciproche, collegare gli ingressi Hold (HLD, morsetto 10) di tutti i moduli tra loro. Tutti i rilevatori sincronizzati emetteranno quindi contemporaneamente.

Qual è la risoluzione delle misure?

La risoluzione dei punti di set point è di 1 mm, grazie ai selettori digitali programmabili. La distanza di funzionamento è da 800 a 8000 mm.

Come utilizzare l'uscita analogica (0-10V o 4-20mA)?

L'uscita analogica fornisce o una tensione 0-10 V (carico min 1450 Ω) o una corrente 4-20 mA (carico max 250 Ω). La pendenza (positiva o negativa) è definita dal selettore 1 e dai punti di set point SP1/SP2.

Cosa fare in caso di assenza di eco?

Se la pendenza analogica è positiva, l'uscita ORA indica un'assenza di eco o un superamento di gamma. Verificare l'allineamento della testina e la distanza del bersaglio. In pendenza negativa, è URA a segnalare questo difetto.

Come regolare la sensibilità del rilevatore?

Utilizzare il selettore 3 sul pannello frontale. Posizione OFF (alta sensibilità) offre ricezione e angolo del fascio massimi. Posizione ON (bassa sensibilità) riduce la sensibilità e l'angolo.

MANUALE UTENTE UC EU 80-1 CARLO GAVAZZI

Manuale d'istruzione

Brugerhändbog

CARLO GAVAZZI

Page 3

Seite 9

Page 15

Pagina 21

Pagina 27

Side 33

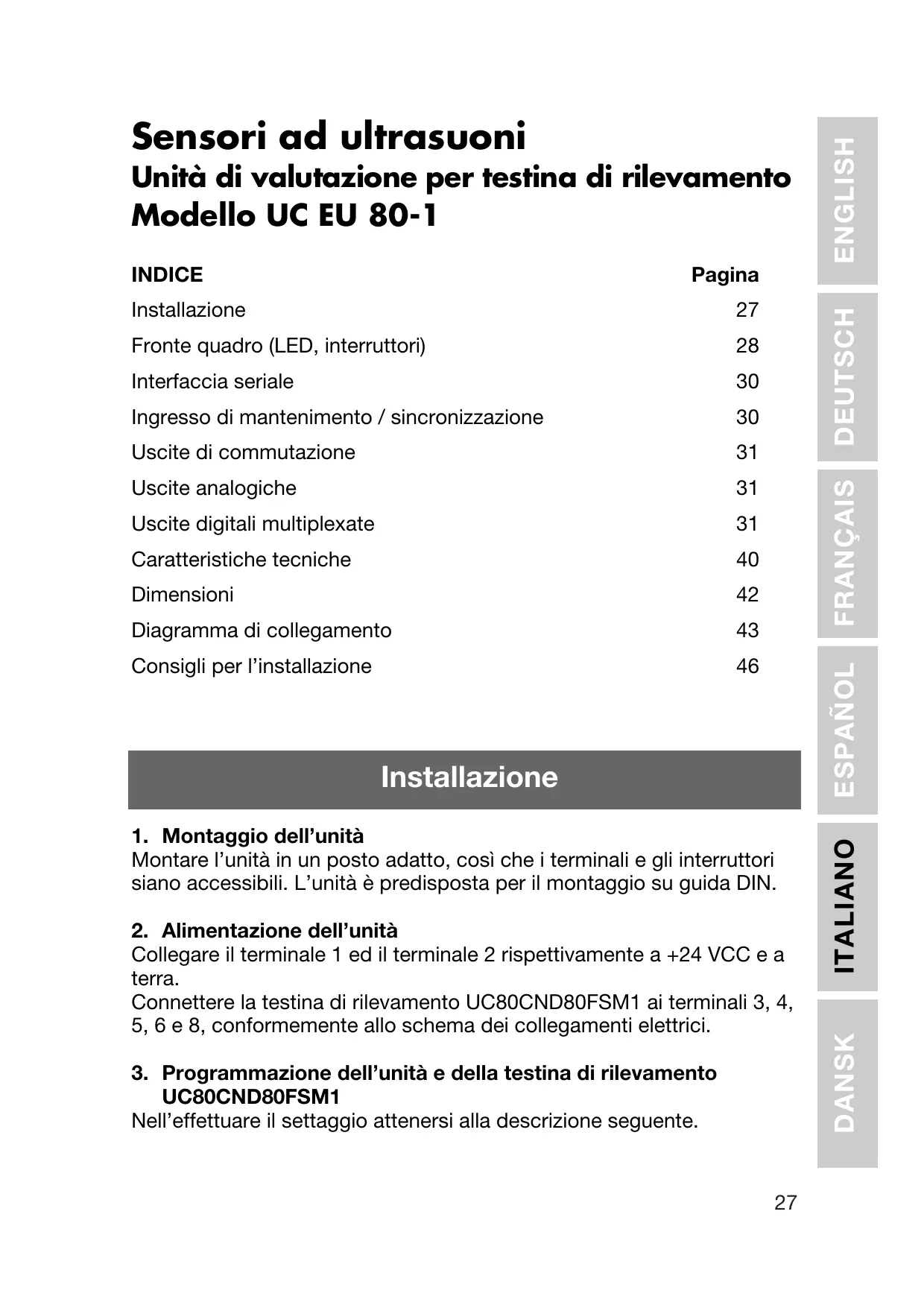

Sensori ad ultrasuoni Unità di valutazione per testina di rilevamento Modello UC EU 80-1

INDICE

Installazione 27
Fronte quadro (LED, interruptori) 28
Interfaccia serialie 30
Ingresso di mantenimento / vincronizzazione 30
Uscite di commutazione 31
Uscite analogiche 31
Uscite digitali multiplexate 31
40
Dimensioni 42
Diagramma di collegamento 43
Consigli per l'installazione 46

Installazione

1. Montaggio dell'unità

Montare l'unità in unippo adatto, casi che i terminali e gli interruptori siano accessibili. L'unità è predisposta per il montaggio su guida DIN.

2. Alimentazione dell'unità

Collegare il terminale 1 ed il terminale 2 rispettovamente a +24 VCC e a terra.

Connette la testina di rilevamento UC80CND80FSM1 ai terminali 3, 4, 5, 6 e 8, conformmente allo schema dei collegamenti elettrici.

3. Programmazione dell'unità e della testina di rilevamento UC80CND80FSM1

Nell'effettuare il settaggio atteneri alla descrizione seguente.

Fronte quadro

In quello paragrafo vengono detriti brevamente gli interruptori ed i LED posizionati sul fronte quadro.

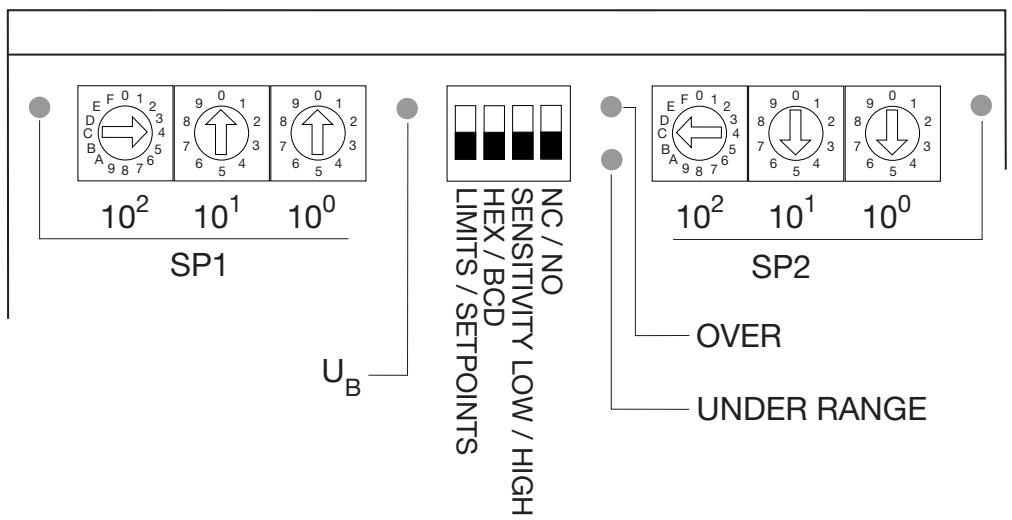

Interruttori e LED sul fronte quadro

LED

• SP1 ON quando il setpoint 1 è attivato.
• SP2 ON quando il setpoint 1 è attivato.
  U B ON quando l'alimentazione è collegata.
  OVER ON quando la misurazione supera la distance di attivazione programmata.
• UNDER ON quando la misurazione è inferiore alla distance di attivazione programmata.

Interruttori digitali

I due valori di setpoint possono essere regolati singolarmente con questi due gruppi di tre interruptori digitali (un'interruttore esadecimale e due decimali per agli gruppo).

La risoluzione èindicata in mm.

10^2 = interruptore per le centinaia
101 = interruptore per le decine
10^0 = interruptore per le unità

Esempi:

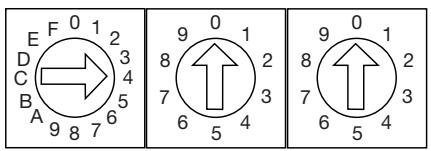

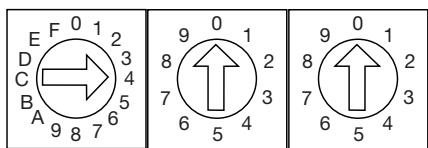

4, 0, 0 corrisponde ad un'impostazione di 400~mm

Se il settaggio degli interrupturi a sinistra del fronte quadro corrisponde a quello dell'immagine, SP1 è impostato su 400 mm.

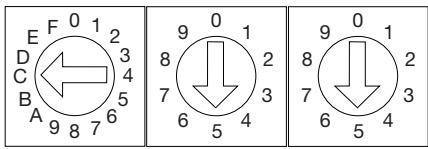

C, 5, 5 corrisponde ad un'impostazione di 1.255 mm. (esadecima "C" = decimale "12").

Se il settaggio degli interruttori a destra del fronte quadro corrisponde a quello dell'imagine, SP2 è impostato su 1.255 mm.

La polarità della funzione analogica di uscita viene determinata dal settaggio dei valori di setpoint. Vedere “LIMITI” - commutatore di funzione 1.

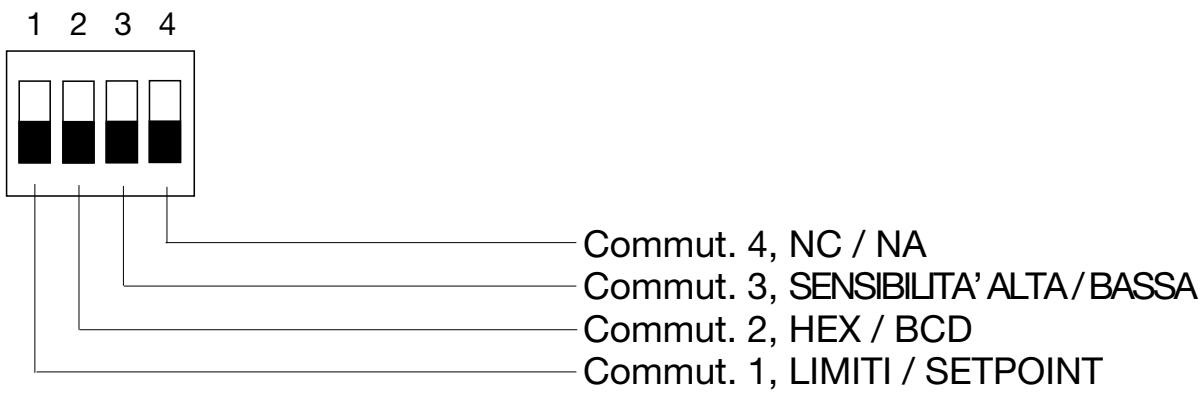

Commutatori di funzione 1-4

Commutatore 1: LIMITI / SETPOINT

OFF: L'uscita ha un Campo di 0....2000 mm (programmabile). Il segnale di uscita analogico ha un Campo di 150-2.000 mm.

ON: Polarità selezionabile della pendenza dell'uscita analogica: Pendenza positiva quando SP1 < SP2. SP1 definite il punto zero (0 V o 4 mA) e la distanza minima. SP2 definite il valore finale (10 V o 20 mA) e la distanza massima.

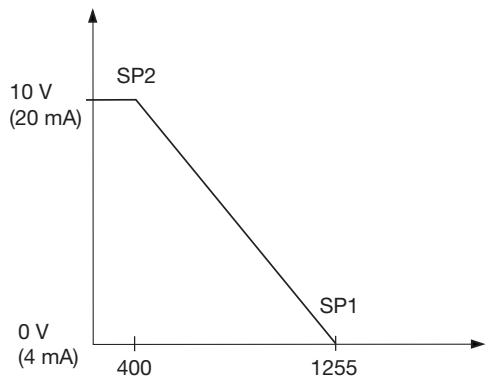

Pendenza negativa quando SP2 < SP1 . SP1 define sice il punto zero (0 V o 4 mA) e la distanza massima. SP2 definisce il valore finale (10 V o 20 mA) e la distanza minima. Vedere il seguente disegno.

SP1 < SP2: Pendenza positiva

SP2 < SP1: Pendenza negativa

Commutatore 2: HEX / BCD

OFF: Uscita dati multiplexata, codificata BCD.

ON: Uscita dati multiplexata, codificata HEX.

Commutatore 3: SENSIBILITA' ALTA / BASSA

OFF: Sensibilità di ricezione e angolo di aperture del fascio impostato sul massimo.

ON: Sensibilità di ricezione e angolo di aperture del fascio impostato sul minimo.

Commutatore 4: NC / NA

OFF: Le uscite di commutazione del setpoint 1 e del setpoint 2 sono normalmente aperte (NA).

ON: Le uscite di commutazione del setpoint 1 e del setpoint 2 sono normalmente chiuse (NC).

Interfaccia seriale

L'interfaccia serialè è preimpostata in formato dati: 9600, N, 8, 2. Non c'è bisogno di un particolare software.

Ingresso di mantenimento / sincronizzazione

Collegando a terra l'ingresso di mantenimento (HLD, LO attivato), al sensore viene imposto l'arresto e l'ultima distanza calculata viene

memorizzata all'uscita. Al fine di evitare l'interferenza reciproca tra diversi sensori, essi vengono semplicamente sincronizzati collegando tra di loro gli ingressi HLD. I sensori sincronizzati trasmettono tutti allo stesso tempo.

Uscite di commutazione

Tutte le uscite di commutazione sono PNP, 100 mA e con protezione da corto circuito.

SP1, SP2

Regolabili indipendente l'uno dall'altro in tapping predefinite di 1 mm. L'isteresi di commutazione è preimpostata a circa 1% .

E' possibile selezionare la caratteristica di commutazione NA (normalmente aperto) o NC (normally chiuso).

ORA

Se l'uscita analogica ha una pendenza positiva, ORA indica che nessuna eco viene ricevuta o che la distanza misurata supera il Campo di attivazione analogico.

Se la pendenza di uscita è negativa, ORA indica che la distanza misura-ta ricade nella zona neutra o che tale valore è al di fatto del Campo di attivazione analogico.

URA

Se l'uscita analogica ha una pendenza positiva, URA indica che la distanza misurata ricade nella zona neutra o che tale valore è al di fatto del Campo di attivazione analogico.

Se la pendenza di uscita è negativa, URA indica che nessuna eco viene ricevuta o che la distance misurata supera il Campo di attivazione analogico.

Uscite analogiche

U Tensione di uscita, 0 ÷ 10 ~V, R_MIN = 1450 ohm

I Corrente di uscita, 4 ÷ 20 ~V, R_MAX = 250 ohm

Uscite digitali multiplexate

HEX o BCD. 4 data bit e 4 segnali di riferimento decadici NPN, collettore aperto, +3 V, 20 mA, protezione da corto circuito.

Diagramma di temporizzazione delle uscite digitali multiplexate - vedere il disegno seguente.

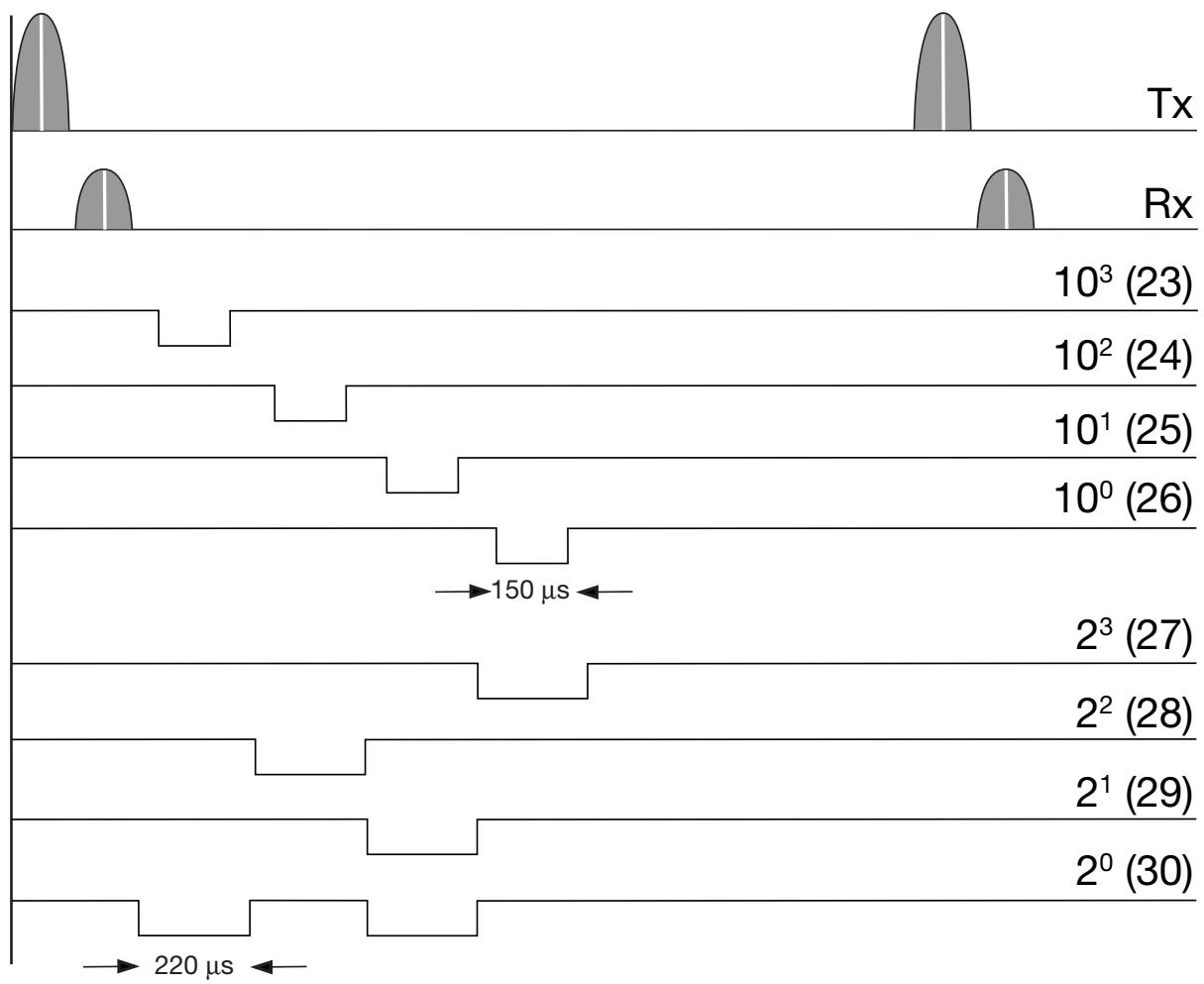

Diagramma di temporizzazione delle uscite digitali multiplexate

Il valore di uscita reale è 1.438.
