Tipo de producto	Sensor ultrasónico (módulo de evaluación para cabeza de detección)
Marca	CARLO GAVAZZI
Modelo	UC EU 80-1
Tensión de alimentación	19 - 30 VCC
Ondulación residual	≤ 10%
Protección	Inversión de polaridad, cortocircuito, transitorios
Distancia nominal de funcionamiento	800 - 8000 mm
Salidas de conmutación	2 salidas PNP, 100 mA, seleccionables NA/NC
Salidas analógicas	0 - 10 V (carga mín 1450 Ω) y 4 - 20 mA (carga máx 250 Ω)
Salidas digitales multiplexadas	BCD o HEX, 4 bits, colector abierto
Interfaz serie	9600 baudios, N, 8, 2
Entrada Hold/Sincronización	Activa LO
Resolución de los puntos de consigna	1 mm (selectores numéricos)
Histéresis de conmutación	~1%
Sensibilidad	Ajustable (alta/baja)
Cabeza de detección compatible	UC80CND80FSM1
Indicación LED	SP1, SP2, UB, OVER, UNDER
Selectores de configuración	4 selectores (límites, HEX/BCD, sensibilidad, NA/NC)
Mantenimiento y limpieza	No requiere mantenimiento especial. Mantener las conexiones limpias y libres de polvo.
Seguridad	Protecciones integradas contra inversiones de polaridad, cortocircuitos y transitorios.
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario. Contactar al servicio postventa autorizado.

Preguntas frecuentes - UC EU 80-1 CARLO GAVAZZI

¿Cómo configurar los puntos de consigna SP1 y SP2?

Use los dos grupos de tres selectores numéricos en el panel frontal. Cada grupo incluye un selector hexadecimal (10²) y dos selectores decimales (10¹, 10⁰). La resolución es en mm. Por ejemplo, configure 4,0,0 para SP1 a 400 mm y C,5,5 para SP2 a 1255 mm.

¿Cómo cablear el módulo a la cabeza de detección UC80CND80FSM1?

Conecte la cabeza a los terminales 3, 4, 5, 6 y 8 del módulo siguiendo el diagrama de cableado proporcionado en el manual. Las conexiones son específicas; consulte el manual para más detalles.

¿Cuál es la tensión de alimentación requerida?

El módulo requiere una tensión de 19 a 30 VCC (19-30 VDC) con una ondulación residual ≤ 10%.

¿Cómo elegir entre salida NA y NC?

Use el selector 4 (NC/NA) en el panel frontal. Posición OFF = normalmente abierto (NA), posición ON = normalmente cerrado (NC). Las salidas de conmutación SP1 y SP2 siguen este ajuste.

¿Qué significan los LED en el panel frontal?

SP1 y SP2 se encienden cuando sus puntos de consigna están activados. UB indica la alimentación. OVER (PLUS) se enciende si la medición supera el rango programado. UNDER (MOINS) se enciende si la medición es inferior al rango programado.

¿Cómo sincronizar varios detectores?

Para evitar interferencias mutuas, conecte las entradas Hold (HLD, terminal 10) de todos los módulos entre sí. Todos los detectores sincronizados emitirán entonces al mismo tiempo.

¿Cuál es la resolución de las mediciones?

La resolución de los puntos de consigna es de 1 mm, gracias a los selectores numéricos programables. La distancia de funcionamiento es de 800 a 8000 mm.

¿Cómo usar la salida analógica (0-10V o 4-20mA)?

La salida analógica proporciona una tensión 0-10 V (carga mín 1450 Ω) o una corriente 4-20 mA (carga máx 250 Ω). La pendiente (positiva o negativa) se define con el selector 1 y los puntos de consigna SP1/SP2.

¿Qué hacer en caso de ausencia de eco?

Si la pendiente analógica es positiva, la salida ORA indica ausencia de eco o exceso de rango. Verifique la alineación de la cabeza y la distancia objetivo. En pendiente negativa, es URA la que señala este defecto.

¿Cómo ajustar la sensibilidad del detector?

Use el selector 3 en el panel frontal. Posición OFF (alta sensibilidad) proporciona recepción y ángulo de haz máximos. Posición ON (baja sensibilidad) reduce la sensibilidad y el ángulo.

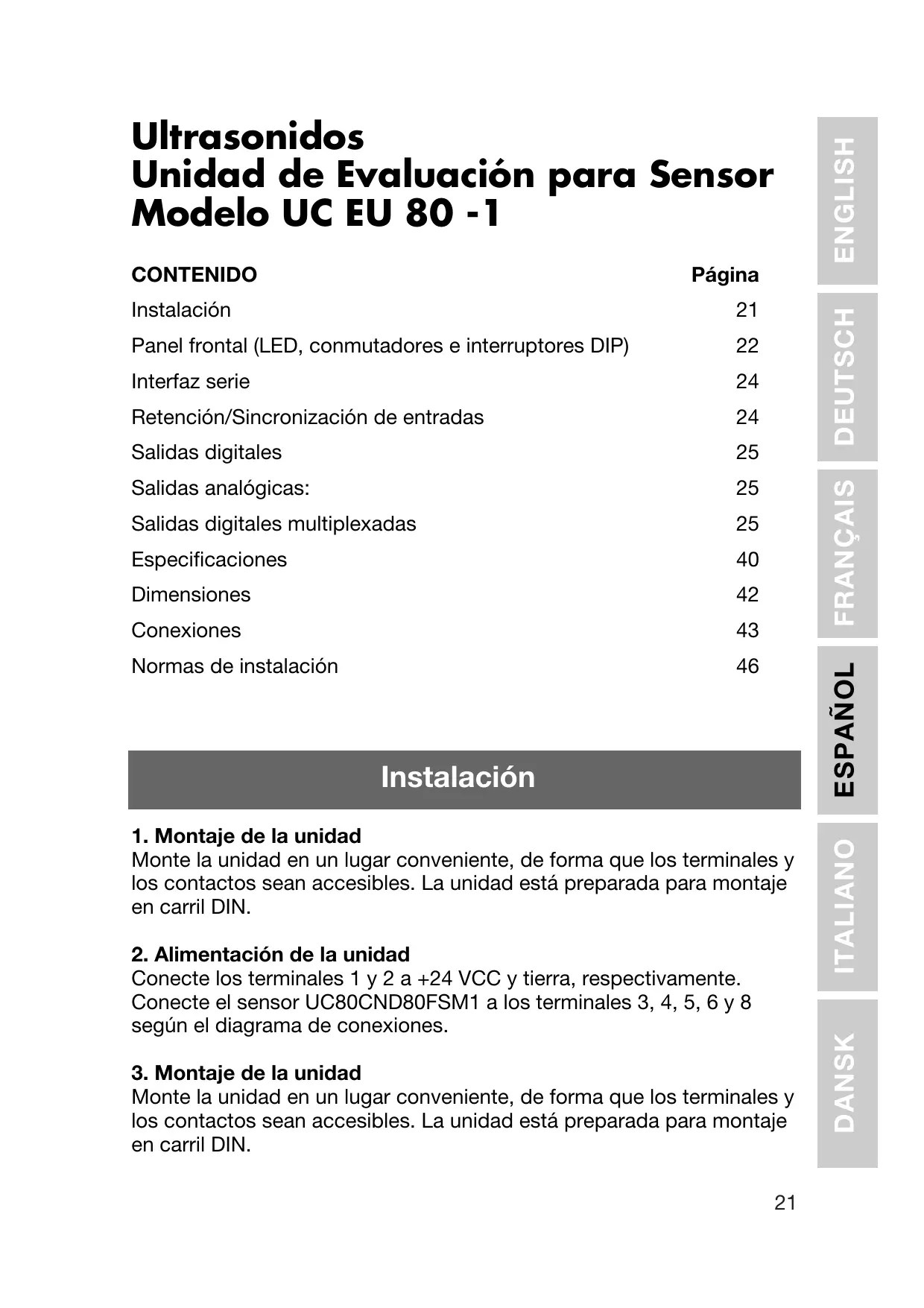

MANUAL DE USUARIO UC EU 80-1 CARLO GAVAZZI

Ultrasonidos Unidad de Evaluacion para Sensor Modelo UC EU 80 -1

CONTENIDO Pagina

Instalación 21

Panel frontal (LED, commutadores e interruptores DIP) 22

Interfazserie 24

Retencion/Sincronizacion de entradas 24

Salidas digitales 25

Salidas analógicas: 25

Salidas digitales multiplexadas 25

Especificaciones 40

Dimensiones 42

Conexiones 43

Normas de instalación 46

Instalación

1. Montaje de la unidad

Monte launidad en un lugar conveniente, de forma que los terminales y los contactos sean accesibles. Launidad está preparada para montaje en carril DIN.

2. Alimentación de la unidad

Conecte los terminals 1 y 2 a +24 VCC y tierra, Respectivamente. Conecte el sensor UC80CND80FSM1 a los terminals 3, 4, 5, 6 y 8 según el diagrama de conexiones.

3. Montaje de la unidad

Monte launidad en un lugar conveniente, de forma que los TERMINales y los contactos sean accesibles. Launidad está preparada para montaje en carril DIN.

Panel frontal

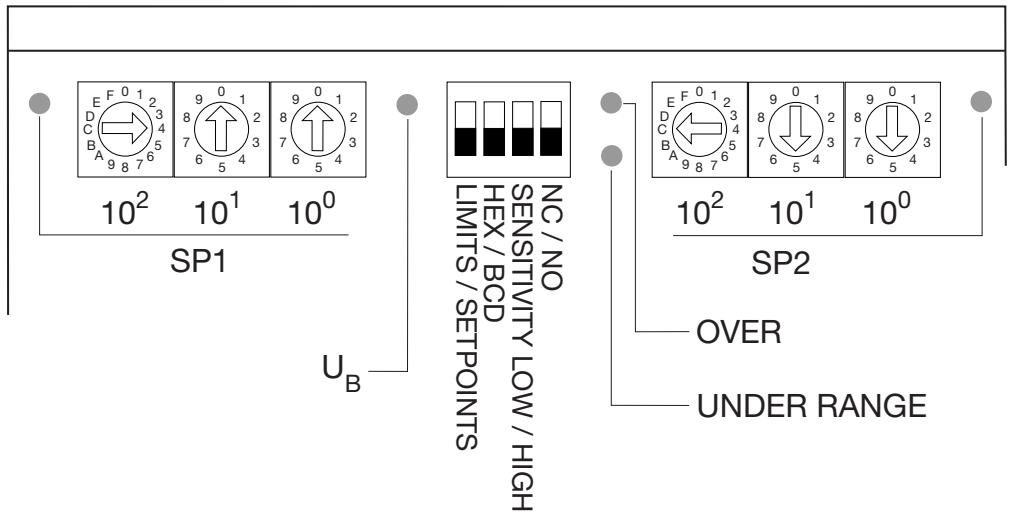

En este capítulo se describes brevemente los conmutadores, interruptores DIP y los LED situados en el panel frontal.

Conmutadores, interruptores DIP y LED en el panel frontal

LED

• SP1 ON cuando el punto de consigna 1 está activado.
• SP2 ON cuando el punto de consigna 2 está activado.
  U_B ON cuando se alimenta el equipo.
• OVER ON cuando la medida sobrepasa el rango programado.
• UNDER ON cuando la medida es inferior al rango programado.

Salidas digitales

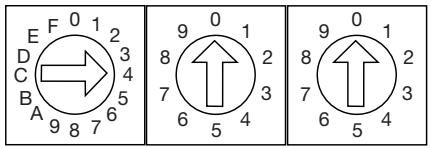

Los dos+puntos de consigna se pueda ajustar individualmente mediante这些东西 dos grupos de tres salidas digitales (1 saliva hexadecimal y 2salidas decimales en cada grupo).

La resolución esta indica en mm.

10^2 =salida paraajustarlascentenas
10^1 =salida paraajustarlasdecenas
10^0 = calidad para和睦ar las unidades

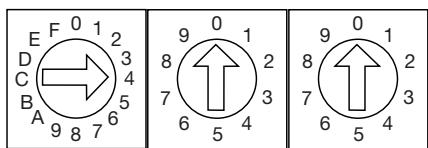

Ejmplos:

4, 0, 0, indica un ajuste de 400 mm.
Con el ajuste indicado por las calidas a la izquierda en la placac frontal, SP1 está ajustado a 400 mm.

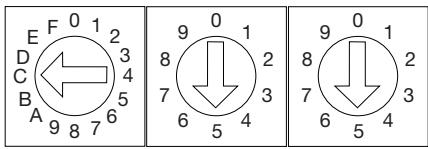

C, 5, 5, indica un ajuste de 1.255 mm (hex “C” = decimal “12”). Con el ajuste indica por las calidas a la derecha en la placac frontal, SP2 está ajustado a 1.255 mm.

El ajuste de los+puntos de consigna determina la polaridad de la fun-cion de saluteanalogica.Vease "LIMITES"-conmutadordefunci0n1.

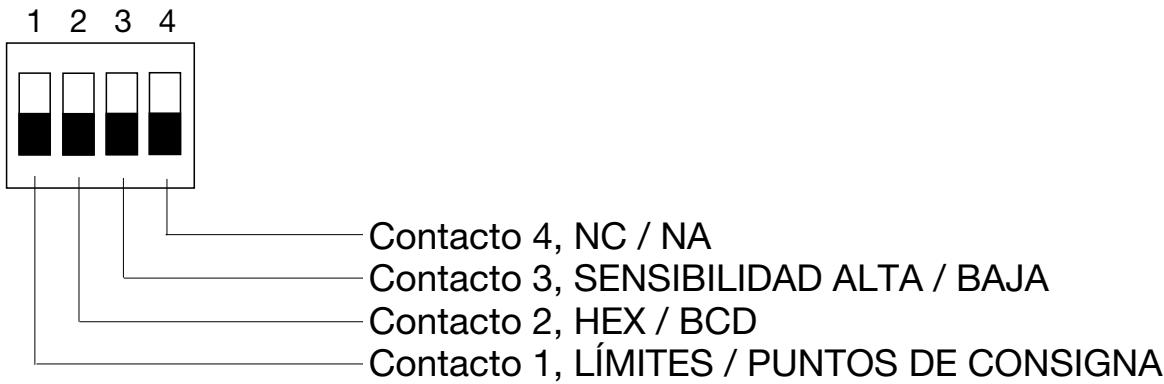

Conmutador de referencia 1 a 4

Contacto 1: LIMITES / PUNTOS DE CONSIGA

OFF: Laittersa está entre 0 y 2000 mm (programable). Laittersa análogica está entre 150 y 2000 mm.

ON: Polaridad可以选择able de la inclinacion de salute analogica: Inclinacion positiva cuando SP1 < SP2. SP1 define el punto cero (0 V o 4 mA) y la distancia más corta. SP2 define el valor final (10 V o 20 mA) y la distancia más larga. Inclinacion negativa cuando SP2 < SP1. SP1 define el punto cero (0 V o 4 mA) y la distancia más larga. SP2 define el valor final (10 V o 20 mA) y la distancia más corta. Vease lasuma ilustracion.

SP1 < SP2: Inclínación positiva

SP2 < SP1: Inclínación negativa

Contacto 2: HEX / BCD

OFF: Salida de datos multiplexados, codificados con BCD.

ON: Salida de datos multiplexados, codificados con HEX.

Contacto 3: SENSIBILIDAD ALTA / BAJA

OFF: Sensibilitad de recepcion y ángulo del haz ajustados al valor máximo.

ON: Sensibilitad de recepcion y ángulo del haz ajustados al valor最小。

Contacto 4: NC / NA

OFF: Normallye lassonianas digitales de los+puntos de consigna 1 y 2 estan abiertas (NA).

ON: Normallye lassonianas digitales de los+puntos de consigna 1 y 2 estan cerradas (NC).

Interfaz série

Interfaz série ajustado al formato de datos: 9600, N, 8, 2. No se necesita software especial. Comunicación possible conrialquier programa determinal.

Retencion / vincronizacion de entradas

Conectando la Retencion (HLD, LO activo) a tierra, se produce una desactivacion forzada del sensor y se almacena en la calidad la ultima distancia calculada.

Paraatarlasinterferenciasentrevariosensoros,estosse sincronizan simplemente interconectando las entradas HLD.Todoslos sensores sincronizados transmitsimultaneamente.

Salidas de Conmutación

Todas lassonian de conmutacionson del tipo PNP, 100mA con proteccion contra cortocircuitos.

SP1, SP2

Ajustable independiente en pasos de 1 mm.

Conmutación de historésis fjada a aprox. 1%.

Se puede elegir entre las caracteristicas NA o NC.

ORA (Rango máximo)

Si la saluteanalógica tiene una inclínación positiva, ORA indica que no se ha recubiido eco algo o que la distancia medida ha sobrepasado el rango selecciónado.

Si la inclínacion de salute es negativa, ORA indica que la distancia está en la zona muerta o por debajo del rango selecciónado.

URA (Rangoyards)

Si la inclínacion de salute analógica es positiva, URA indica que la distancia medida está en la zona muerta o por debajo del rango selección.

Si la inclínación de salute es negativa, URA indica que no se ha recubiido eco algo o que la distancia ha sobrepasado el rango selecciónado.

Salidas analógicas

U Salida de tension, 0 a 10V , R_MIN = 1450 ohm

I Salida de intensidad, 4 a 20 ~mA, R_MAX = 250 ohm

Salidas Digitales Multiplexadas

BCD o HEX. 4 bit de datos y 4 comutadores de 10 posiciones NPN, collector abierto, 3+V , 20mA , proteccion contra cortocircuitos.

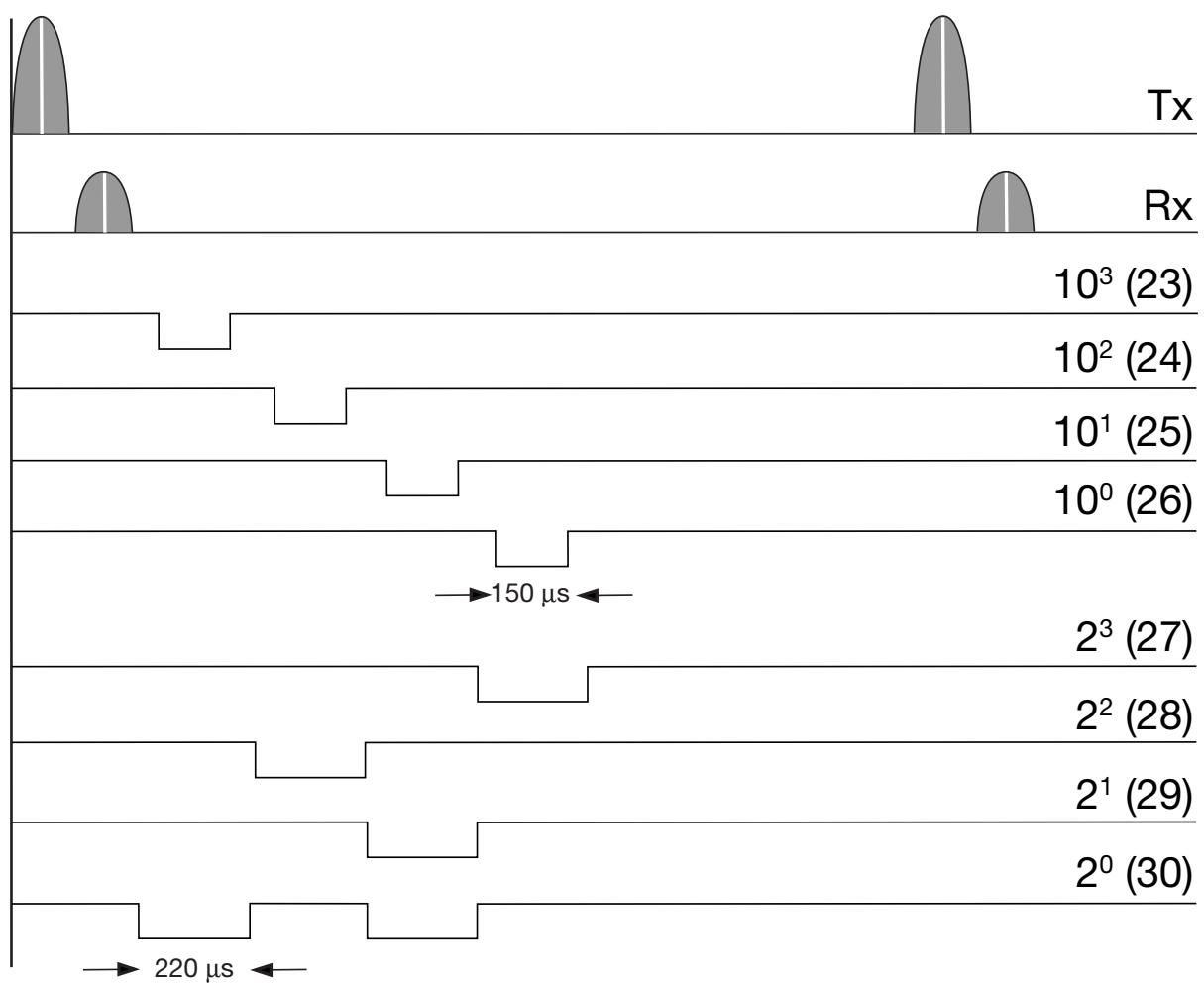

Diagrama de tiempo de lassonianas digitales multiplexadas -vease la.),
siguiente ilustracion.

Diagrama de temporizacion de las salidas digitales multiplexadas

El valor de saluteactualesde1438.
