Produkttype	Ultralydssensor (evalueringsmodul til detekteringshoved)
Mærke	CARLO GAVAZZI
Model	UC EU 80-1
Forsyningsspænding	19 - 30 VCC
Restbølge	≤ 10%
Beskyttelse	Polvendingsbeskyttelse, kortslutningsbeskyttelse, transientbeskyttelse
Nominel driftsafstand	800 - 8000 mm
Kontaktudgange	2 PNP-udgange, 100 mA, valgbare NO/NC
Analoge udgange	0 - 10 V (min. belastning 1450 Ω) og 4 - 20 mA (maks. belastning 250 Ω)
Multiplexerede digitale udgange	BCD eller HEX, 4 bit, åben kollektor
Seriel grænseflade	9600 baud, N, 8, 2
Hold/synkroniseringsindgang	Aktiv LO
Opløsning af indstillingspunkter	1 mm (digitale vælgere)
Kontakthysterese	~1%
Følsomhed	Justerbar (høj/lav)
Kompatibelt detekteringshoved	UC80CND80FSM1
LED-display	SP1, SP2, UB, OVER, UNDER
Konfigurationsvælgere	4 vælgere (grænser, HEX/BCD, følsomhed, NO/NC)
Vedligeholdelse og rengøring	Ingen særlig vedligeholdelse påkrævet. Hold forbindelserne rene og støvfrie.
Sikkerhed	Integrerede beskyttelser mod polvendings, kortslutninger og transienter.
Reservedele og reparationsmuligheder	Ingen reservedele, der kan udskiftes af brugeren. Kontakt autoriseret serviceafdeling.

Ofte stillede spørgsmål - UC EU 80-1 CARLO GAVAZZI

Hvordan konfigureres indstillingspunkterne SP1 og SP2?

Brug de to grupper af tre digitale vælgere på frontpanelet. Hver gruppe består af en hexadecimalkodet vælger (10²) og to decimalkodede vælgere (10¹, 10⁰). Opløsningen er i mm. For eksempel indstilles 4,0,0 for SP1 til 400 mm og C,5,5 for SP2 til 1255 mm.

Hvordan tilsluttes modulet til detekteringshovedet UC80CND80FSM1?

Forbind hovedet til klemmerne 3, 4, 5, 6 og 8 på modulet i overensstemmelse med det tilslutningsdiagram, der følger med vejledningen. Tilslutningerne er specifikke; se manualen for detaljer.

Hvad er den krævede forsyningsspænding?

Modulet kræver en spænding på 19 til 30 VDC (19-30 VDC) med en restbølge ≤ 10%.

Hvordan vælger man mellem NO- og NC-udgange?

Brug vælger 4 (NC/NO) på frontpanelet. Position OFF = normalt åben (NO), position ON = normalt lukket (NC). Kontaktudgangene SP1 og SP2 følger denne indstilling.

Hvad betyder LED'erne på frontpanelet?

SP1 og SP2 lyser, når deres indstillingspunkter er aktiveret. UB angiver forsyning. OVER (PLUS) lyser, hvis målingen overstiger det programmerede område. UNDER (MINUS) lyser, hvis målingen er under det programmerede område.

Hvordan synkroniseres flere detektorer?

For at undgå gensidig interferens forbindes Hold-indgangene (HLD, klemme 10) på alle moduler indbyrdes. Alle synkroniserede detektorer udsender da samtidig.

Hvad er opløsningen af målingerne?

Opløsningen af indstillingspunkterne er 1 mm takket være de programmerbare digitale vælgere. Arbejdsafstanden er 800 til 8000 mm.

Hvordan bruges den analoge udgang (0-10V eller 4-20mA)?

Den analoge udgang leverer enten en spænding på 0-10 V (min. belastning 1450 Ω) eller en strøm på 4-20 mA (maks. belastning 250 Ω). Hældningen (positiv eller negativ) defineres af vælger 1 og indstillingspunkterne SP1/SP2.

Hvad gør man ved manglende ekko?

Hvis den analoge hældning er positiv, angiver udgangen ORA manglende ekko eller overskridelse af området. Kontroller hovedets justering og afstanden til målet. Ved negativ hældning er det URA, der signalerer denne fejl.

Hvordan indstilles detektorens følsomhed?

Brug vælger 3 på frontpanelet. Position OFF (høj følsomhed) giver maksimal modtagelse og strålevinkel. Position ON (lav følsomhed) reducerer følsomhed og vinkel.

BRUGSANVISNING UC EU 80-1 CARLO GAVAZZI

Installation 33
Frontpanel (lysdioder, kontakter) 34
Serielt interface 36
Holde-/synkroniseringsindgang 36
Aktiveringsudgange 37
Analoge udgange 37
Multiplekse digitale udgange 37
Specificationer 40
Dimensioner 42
Forbindelsesgiagram 43
Installationsvejledning 46

Installation

1. Montering af encheden

Monter enheden et passende sted, sä terminalerne og kontakterne er tilgængelige. Enheden er klargjort til DIN-skinnemontering.

2. Forsyning af encheden

3. Programming af enhed og aftasterhoved UC80CND80FSM1

Foretag indstillingerne på encheden i overensstemmelse med følgende beskrivelse.

Frontpanel

I dette kapitel gives en kort beskrivelse af kontakterne og lysdioderne, der alle er placeret på frontpanelet.

• SP1 Aktiveret, när den forvalgte grænseværdi 1 er aktiv.
• SP2 Aktiveret,ningar den forvalgte grænseværdi 2 er aktiv.
  U B Aktiveret, nár strømmen tilsluttes.
• OVER Aktiveret,ningar overstiger det programmerede område.
  UNDER Aktiveret, nag molelingen falder under det programmerede område.

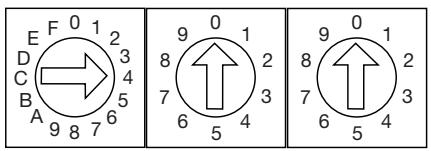

Digitale kontakter

De to forvalgte grænseværddier kan justeres individuelt medppe to grupper a tre digitale kontakter (én hexadecimal og to decimale kontakker i hver gruppe).

Opløsningen er angivet i mm.

10^2 =kontakttilhundreder

10^1 =kontakttiltiere

10^0 =kontakttilenere

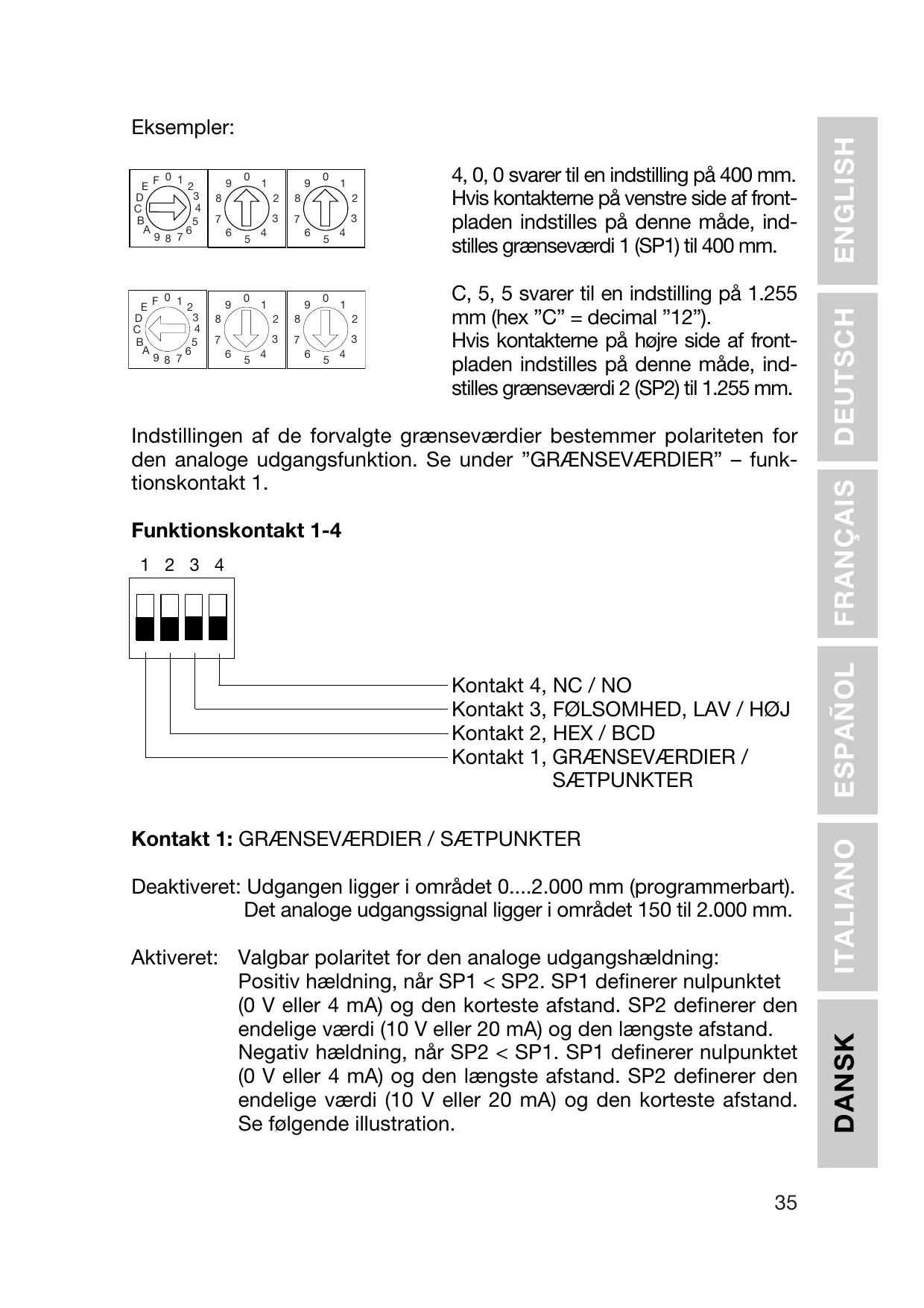

Eksempler:

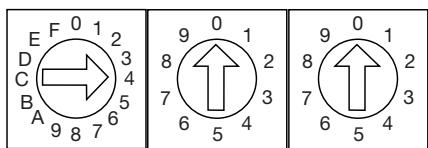

4, 0, 0 svarer til en indstilling på 400 mm. Hvis kontakterne på venstre side af frontpladen indstilles på dette,made,indstilles græansevaeri di 1 (SP1) til 400 mm.

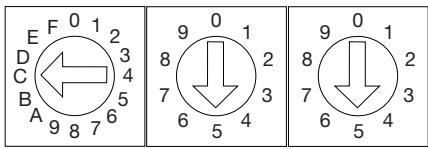

C, 5, 5 svarer til en indstilling på 1.255 mm (hex "C" = decimal "12").

Hvis kontakterne på hjre side af frontpladen indstilles på dette违法犯罪e, indstilles grænsevaeri 2 (SP2) til 1.255 mm.

Indstillingen af de forvalgte grænseværddier bestemmer polariteten for den analoge udgangsfunktion. Se under "GRAENSEVÆRDIER" - Funktionkontakt 1.

Deaktiveret: Udgangen ligger i området 0....2.000 mm (programmerbart). Det analoge udgangssignal ligger i området 150 til 2.000 mm.

Aktiveret: Valgbar polaritet for den analoge udgangsheldning: Positiv hældning,ningar SP1 < SP2. SP1 definerer nulpunktet (0 V eller 4 mA) og den korteste afstand. SP2 definerer den endelige værdi (10 V eller 20 mA) og den længste afstand. Negativ hældning,ningar SP2 < SP1. SP1 definerer nulpunktet (0 V eller 4 mA) og den længste afstand. SP2 definerer den endelige værdi (10 V eller 20 mA) og den korteste afstand. Se følgende illustration.

SP1 < SP2: Positiv hældning

SP2 < SP1: Negativ hældning

Kontakt 2: HEX / BCD

Deaktiveret: Multyeks dataudgang, BCD kodet.

Aktiveret: Multipleks dataudgang, HEX kodet.

Kontakt 3: FÖLSOMHED, LAV / HØJ

Deaktiveret: Modtagerfølsomhed og strålevinkel indstillet til maksimum.

Aktiveret: Modtagerfølsomhed og strålevinkel indstillet til minimum.

Kontakt 4: NC / NO

Deaktiveret: Aktiveringsudgangene for de forvalgte grænseværdier 1 og 2 er normalt Åbne (NO).

Aktiveret: Aktiveringsudgangene for de forvalgte gransevaerdier 1 og 2 er normalt lukkede (NC).

Serielt interface

Serielt interface er fastlagt i dataformat: 9600, N, 8, 2. Der er/DD behov for saerlig software. Der er mulighed for kommunikation med alle termi nalprogrammer.

Holde-/synkroniseringsindgang

Ved at slutte Hold (HLD, aktiv LO) til jord, tvinges aftasteren til at stoppe, og den sidst beregnede afstand gemmes ved udgangen.

ganske enkelt via en indbyrdes forbindelse mullem HLD-indgangene. Alle synchroniserede aftastere sender på samme tid.

Aktiveringsudgange

Aktiveringsudgangene er alle PNP, 100mA og kortslutningsbeskyttede.

SP1, SP2

Uafhängigt justerbare i trin på 1 mm.

Aktiveringshysteresen er fastsat til ca. 1 %.

Der kan vælges aktiveringskarakteristik NO (normalt Åben) eller NC (normalt lukket).

ORA

Hvis den analoge udgang har en positiv hældning, angiver ORA, at der/DD.
ikke modtages et ekko, eller at den malte afstand har overskredet det analoge område.

Hvis udgangshældningen er negativ, angiver ORA, at afstanden er i den blinde zone eller under det analoge område.

URA

Hvis den analoge udgang har en positiv hældning, angiver URA, at den malte afstand er i den blinde zone eller under det analoge område.

Hvis udgangshældningen er negativ, angiver URA, at der/DDtages et ekko, eller at afstanden har overskredet det analoge område.

Analoge udgange

U Udgangsspænding, 0-10 V, R_MIN = 1.450 ohm

Udgangsstrøm, 4-20 mA, R_ MAX = 250 ohm

Multiplekse digitale udgange

BCD eller HEX. Fire databit og fire dekadestrober NPN, øben kollektor, 3+V, 20mA , kortslutningsbeskyttet.

Timingsdiagram for de multiplexede digitale udgange - se følgende illustra. stration.

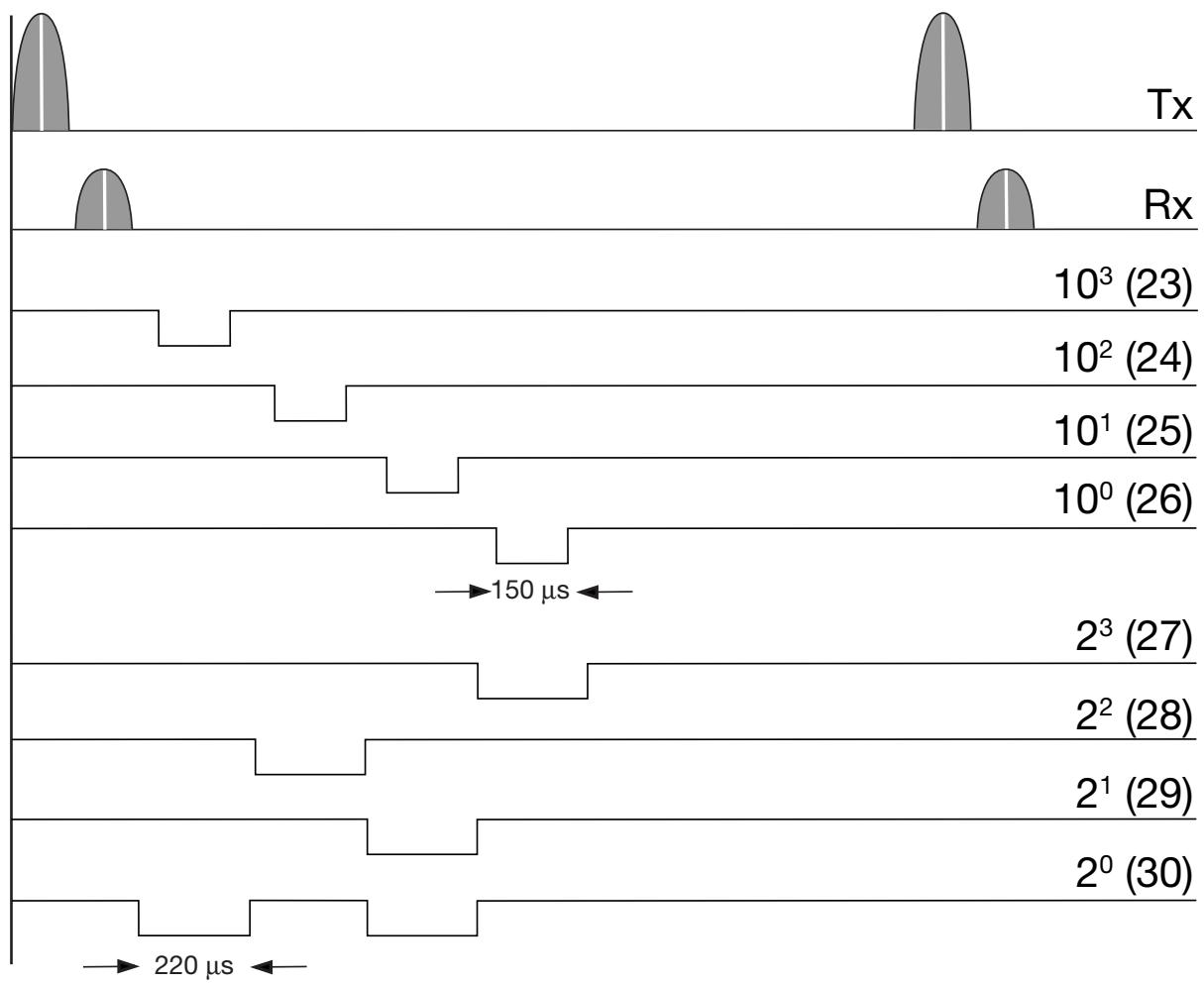

Timingsdiagram for de multiplexede digitale udgange

Den faktiske udgangsværdi er 1.438.
