HYPERPEN 12000U - Tavoletta grafica AIPTEK - Manuale utente e istruzioni gratuiti

Marca	AIPTEK
Modello	HYPERPEN 12000U
Tipo di prodotto	Tablet grafico senza fili
Connettività	USB (cavo incluso)
Alimentazione della tavoletta	Tramite porta USB
Alimentazione dello stilo	1 pila AAA (non inclusa)
Durata della batteria dello stilo	Circa 1 anno
Software inclusi	Tablet Manager, NetMeeting, CADIX, Pen Soft, Free Notes, Office Ink, Art Dabbler (CD separato)
Funzioni principali	Riconoscimento della scrittura, firma, disegno, annotazioni, messaggistica a mano
Compatibilità	Windows, Mac OS 9.0
Spazio di lavoro	Proporzionale allo schermo, regolabile
Personalizzazione dei pulsanti	Pulsanti laterali programmabili
Modalità di funzionamento	Stilo o mouse
Altezza di prossimità	Distanza di funzionamento dello stilo
Pulizia	Panno morbido e asciutto, senza prodotti chimici
Sicurezza	Non bagnare, non smontare, riparazioni da personale qualificato
Accessori forniti	Stilo senza fili, cavo USB, CD-ROM driver
Informazioni generali	Prodotto di alta qualità per scrivere e disegnare

Domande frequenti - HYPERPEN 12000U AIPTEK

Il prodotto è compatibile con Mac?

Solo con Mac OS 9.0.

Il mouse standard non si muove sullo schermo, cosa fare?

Rimuovere lo stilo senza fili dalla tavoletta.

La tavoletta non funziona con altre periferiche, perché?

Aggiornare il driver esistente.

Cos'è la prossimità?

È l'altezza tra la penna senza fili e la tavoletta, in cui la penna viene rilevata.

Quali oggetti non devono essere appoggiati sulla tavoletta?

Non appoggiare oggetti pesanti né dispositivi che funzionano con una frequenza (es: altoparlanti).

La tavoletta provoca interferenze allo schermo, come risolvere?

Lasciare più spazio tra la tavoletta e lo schermo.

La penna non visualizza tutte le informazioni, cosa fare?

Nell'icona della tavoletta, fare clic su Button poi selezionare Pen offset value per testare.

Nessuna connessione al computer, come risolvere?

Collegare nuovamente il cavo USB.

Come installare i software forniti?

Inserire il CD-ROM nel lettore, quindi seguire le istruzioni a schermo per installare ogni applicazione.

Come personalizzare i pulsanti laterali dello stilo?

Fare clic sull'icona della tavoletta nella barra delle applicazioni, andare su Buttons e scegliere le funzioni per ogni pulsante.

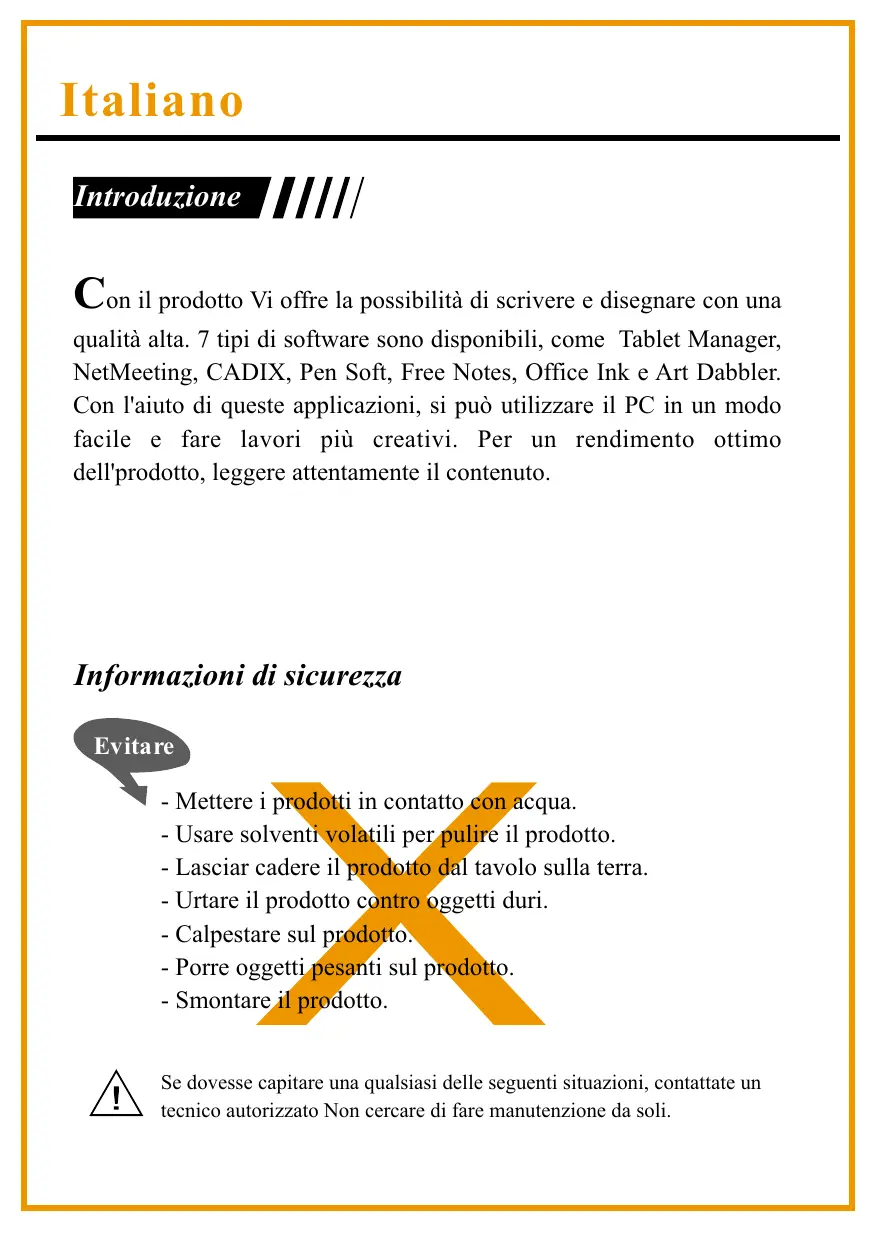

MANUALE UTENTE HYPERPEN 12000U AIPTEK

Con il prodotto Vi offre la possibilità di scrivere e disegnare con una qualità alta. 7 tipi di software sono disponibili, come Tablet Manager, NetMeeting, CADIX, Pen Soft, Free Notes, Office Ink e Art Dabbler. Con l'aiuto di queste applicazioni, si può utilizzato il PC in un modo facile e fare lavori più creativi. Per un rendimento ottimo dell'produotto, leggere attendamente il contentuto.

Informazioni di sicurezza

Evitare

• Mettere i prodotti in contatto con acqua.
• Usare solventi volatili per pulire il prodotto.
• Lasciar cadere il prodotto dal ravolo sulla terra.
• Urtare il prodotto contro oggetti duri.
• Calpestare sul prodotto.
• Porre oggetti pesanti sul prodotto.
• Smontare il prodotto.

Se dovesse capitare una qualsiasi delle seguenti situazioni, contattate un tecnico autorizzato Non cercare di fare manutenzione da soli.

Capitolo 1: Installazione

□ Hardware

Passaggio 1 Collegare il prodotto al PC

Inserire il cavo USB nella porta USB del PC.

Passaggio 2 Controllare l'alimentazione

Controllare il quadrato piccolo della tavoletta. Se si vede una luce lampeggiante, il prodotto funziona.

Passaggio 3 Inserire la batteria

Aprire la penna ed insereire una batteria tipo AAA nel vano, assicurarsi che la polarità è giusta, come nella grafica seguente.

Poi chiudere la penna.

• La durata della batteria è circa un anno.

□ Software

Passaggio

Piazzare l'unità CD

Inserire il CD d'installazione nell'unità CD.

Passaggio

Visualizzare la tavoletta

Lo schermo dispone la tavoletta.

Se lo schermo non visualizza la tavoletta,fare clic su Avvio e scegliere Esegui. Digitare "d" oppure la lettera dell'unità CD e fare clic su OK.

Passaggio 3

Scegliere l'application desiderata

Ci sono 7 applicazioni sulla tavoletta. Tablet Driver, Cardix Signature, Net Meeting 3.01, Free Notes, Office Ink e Pen Soft. Perutilizzare Art Dabbler, insere l'altro Art Dabbler CD driver. Per scegliere l'applicazione,fare clic sull'icona al lato dell'applicazione.Effettuare le indicazioni sullo schermo.

Le istruzioni del Cardix Signature, NetMeeting 3.01, Pen Soft, Free Notes, Office Ink e Art Dabbler non sono incluse in quello manuale. Per ottenere ulteriorn informazioni, selezionare la tavoletta. Fare cli cull'icona AP, lo schermo prossimo visualizza l'icona della guida d'installazione sulla destra. Questo èswana effetto se il PC non può essere connesso alla web.

Guidadesignazione

Tavoletta

Applicazione	Utilizzare
Driver tavoletta	Regolare funzioni della tavoletta e della penna nella tavoletta.
Cardix Signature	Supporta riconoscimento della firma scrittura a mano quando siCTL的前提 lo screen saver.
Net Meeting 3.01	Supporta on-line Handwriting Talk.
Pen Soft	Supporta riconoscimento della scrittura a mano & funzioni d'annotazione.
Art Dabbler (sul altre CD)	Supporta una varietà di funzioni drawing.
Free Notes	Si più usare scrittura a mano e disegni in Email.
Office Ink	Chiostro speciale da scrittura a mano per qualsiasi software.

Capitolo 2: Avviamento

Passaggio

Passaggio1 Fare clic sull'icona della tavoletta sul fondo alla destra della barra degli strumenti. (L'icona della tavoletta apparisce quando il cavo è inserito.)

Passaggio 2

Apriere lo schermo della tavoletta. Per selezionare funzioni, fare cli sui pulsanti sulla barra degli strumenti.

Utilizzare la penna

Pulsanti laterali/

Farelicsu“Pulsanti”per personalizzare pulsanti laterali.

Impostazioni predefinite

Pulsante superiore = doppio clic con pulsante sinistro del mouse.

Pulsante inferiore = pulsante destro del mouse.

La punta della penna = pulsante sinistro del mouse.

Pulsante superiore
Pulsante inferiore
ta della penna

Pressione/

Spostare l'indicatore su e giù per regolare la pressione della penna.

Mouse/

La penna è usata come penna normale per scrittura a mano o mouse. Per cancellare modalità, selezionare "Penna" o "Mouse."

Mettere giù la penna sulla unconca della tavoletta in stato di pausa. Porre la penna sulla tavoletta influenza il mouse seriamente.

Utilizzare la tavoletta

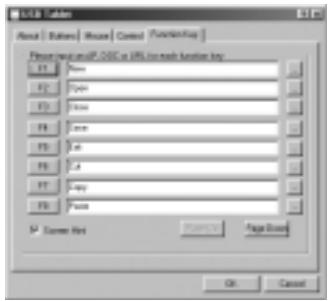

Selectionare tasti funzione

Passaggi

1. Fare clic sull'icona tasti funzione sulla barra degli strumenti.
2. Digitare il nome del percorso o URL.
3. Fare clic su "OK".

Regolare lo spazio di lavoro

Lo spazio di lavoro della tavoletta sta in proportione della dimensione dello schermo. Per ridurre lo scopo dello spazio di lavorofareclc su "Controllo" e personalizzare poi la dimensione.

Capitolo 3: D & R

No	Domande	Risposte
1.	Mac supporta il produit?	Solo per OS versione 9.0.
2.	Il mouse standard non si muove sullo schermo.	Rimuovere la pennaenza cavi alla tavoletta.
3.	La tavoletta non funziona con altri periferiche del PC.	Aggiornare i driver.
4.	Proximity, che cos'è	È la distanza della penazza cavi alla tavoletta. L'effetto della penna sulla tavoletta è limitato ad un'altezza definite.
5.	Checosa non si può mettere sulla tavoletta?	Ogetti pesanti od oggetti con frequenza.
6.	Lo scherno del PC è interferito quando la tavoletta è messa da parte.	Allontanare la tavoletta dallo schermo del PC.
7.	La penna ha problemi di perdita.	Selezionare l'icona della tavoletta e fareciesc su "pulsanti". Poi scegliere "penna valore offset" per provare la penna.
8.	Nessun collegamento con il computer	Reinserire il cavo.
