HYPERPEN 12000U - Grafiktablett AIPTEK - Kostenlose Bedienungsanleitung

Marke	AIPTEK
Modell	HYPERPEN 12000U
Produkttyp	Kabelloses Grafiktablett
Konnektivität	USB (Kabel im Lieferumfang enthalten)
Stromversorgung des Tablets	Über USB-Anschluss
Stromversorgung des Stifts	1 AAA-Batterie (nicht im Lieferumfang enthalten)
Lebensdauer der Stiftbatterie	Ca. 1 Jahr
Enthaltene Software	Tablet Manager, NetMeeting, CADIX, Pen Soft, Free Notes, Office Ink, Art Dabbler (separate CD)
Hauptfunktionen	Handschrifterkennung, Signatur, Zeichnen, Anmerkungen, handschriftliche Nachrichten
Kompatibilität	Windows, Mac OS 9.0
Arbeitsbereich	Proportional zum Bildschirm, einstellbar
Tastenanpassung	Programmierbare Seitentasten
Betriebsmodus	Stift oder Maus
Proximity-Höhe	Arbeitsabstand des Stifts
Reinigung	Weiches, trockenes Tuch, keine Chemikalien
Sicherheit	Nicht nass machen, nicht zerlegen, Reparaturen durch qualifiziertes Personal
Mitgeliefertes Zubehör	Kabelloser Stift, USB-Kabel, Treiber-CD-ROM
Allgemeine Informationen	Hochwertiges Produkt zum Schreiben und Zeichnen

Häufig gestellte Fragen - HYPERPEN 12000U AIPTEK

Ist das Produkt mit Mac kompatibel?

Nur mit Mac OS 9.0.

Die Standardmaus bewegt sich nicht auf dem Bildschirm, was tun?

Entfernen Sie den kabellosen Stift vom Tablet.

Das Tablet funktioniert nicht mit anderen Geräten, warum?

Aktualisieren Sie den vorhandenen Treiber.

Was ist die Proximity (Nähe)?

Es ist die Höhe zwischen dem kabellosen Stift und dem Tablet, in der der Stift erkannt wird.

Welche Gegenstände sollten nicht auf das Tablet gelegt werden?

Legen Sie keine schweren Gegenstände oder Geräte, die mit einer Frequenz arbeiten (z.B. Lautsprecher) darauf.

Das Tablet verursacht Interferenzen auf dem Bildschirm, wie behebt man das?

Lassen Sie mehr Abstand zwischen Tablet und Bildschirm.

Der Stift zeigt nicht alle Informationen an, was tun?

Klicken Sie im Tabletsymbol auf Button und wählen Sie Pen offset value zum Testen.

Keine Verbindung zum Computer, wie lösen?

Schließen Sie das USB-Kabel erneut an.

Wie installiere ich die mitgelieferte Software?

Legen Sie die CD-ROM in Ihr Laufwerk ein und folgen Sie den Anweisungen auf dem Bildschirm, um jede Anwendung zu installieren.

Wie passe ich die seitlichen Tasten des Stifts an?

Klicken Sie auf das Tabletsymbol in der Taskleiste, gehen Sie zu Buttons und wählen Sie die Funktionen für jede Taste.

BEDIENUNGSANLEITUNG HYPERPEN 12000U AIPTEK

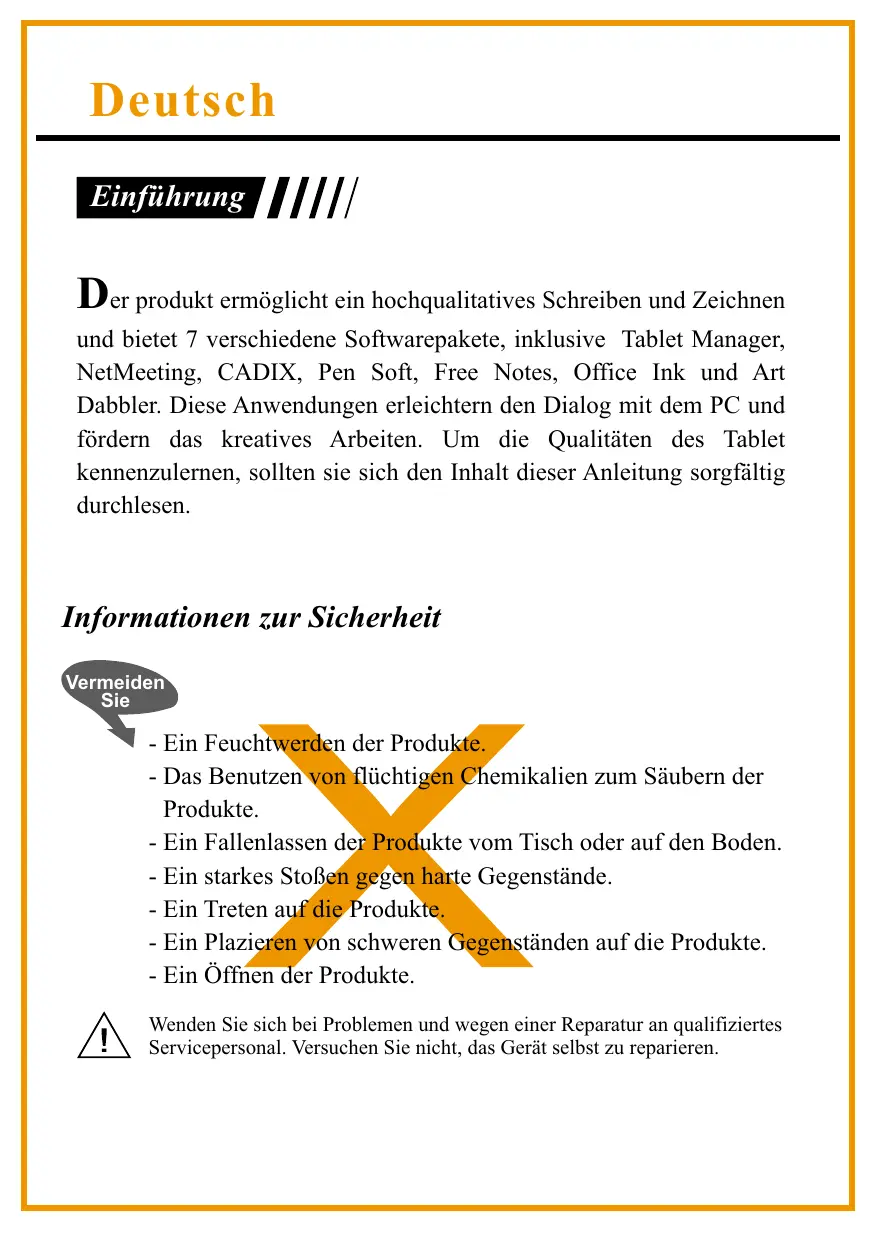

Das Produkt ermöglicht ein hochqualitatives Schreiben und Zeichnen und bietet 7 verschiedene Softwarepakete, inklusive Tablet Manager, NetMeeting, CADIX, Pen Soft, Free Notes, Office Ink und Art Dabbler. Diese Anwendungen erleichtern den Dialog mit dem PC und fördern das kreative Arbeiten. Um die Qualität des Tablets kennenzulernen, sollten Sie sich den Inhalt dieser Anleitung sorgfältig durchlesen.

Informationen zur Sicherheit

Vermeiden Sie

• Ein Feuchtwerden der Produkte.
• Das Benutzen von flüchtigen Chemikalien zum Säubern der Produkte.
• Ein Fallenlassen der Produkte vom Tisch oder auf den Boden.
• Ein starkes Stoßen gegen harte Gegenstände.
• Ein Treten auf die Produkte.
• Ein Platzieren von schweren Gegenständen auf die Produkte.
• Ein Öffnen der Produkte.

Wenden Sie sich bei Problemen und wegen einer Reparatur an qualifiziertes Servicepersonal. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Kapitel 1: Installation

Hardware

1. Schritt: Das Produkt mit dem PC verbinden

Schließen Sie das USB-Kabel an den USB-Port des PC.

2. Schritt: Netzspannung überprüfen

Kontrollieren Sie das schmale Quadrat auf dem Tablet. Wenn dieses schmale Quadrat blinkt, ist das Produkt erfolgreich mit Strom versorgt.

3. Schritt: Einsetzen der Batterie

Öffnen Sie den Stift und setzen Sie die AAA-Batterie in das Fach ein. Achten Sie auf die Polung (+ und -), wie unten gezeigt.

Schließen Sie dann den Stift wieder.

• Die Lebensdauer der Batterie beträgt etwa ein Jahr.

□ Software

1. Schritt: Anbringen der CD-Treiber

Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Schritt: Anzeigen des Tablets

Der Bildschirm zeigt das Tablet.

ODER

Falls der Bildschirm das Tablet nicht anzeigt, klicken Sie auf Start und wählen Sie Ausführen. Geben Sie "d" oder die entsprechende Bezeichnung des CD-Laufwerks an und klicken Sie auf OK.

3. Schritt

Schritt: Wahl der gewünschten Applikationen

Das Produkt bietet 7 Applikationen: Tablet Treiber, Cardix Signature, NetMeeting 3.01, Free Notes, Office Ink und Pen Soft. Vor der Benutzung von Art Dabbler muss der andere Art Dabbler CD-Treiber eingelegt werden. Die Wahl der Applikation geschieht mit einem Klick auf das Symbol der jeweiligen Applikation.

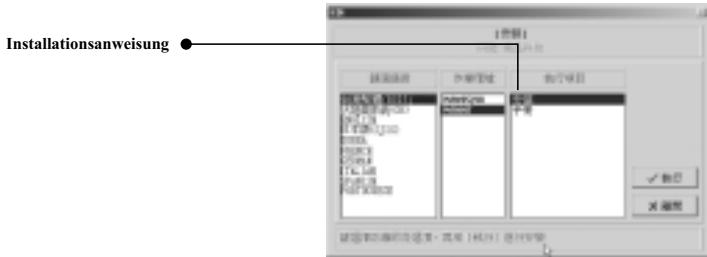

Hinweis

Die Anweisungen für Cardix Signature, NetMeeting 3.01, Pen Soft, Free Notes, Office Ink und Art Dabbler sind dem Benutzerhandbuch nicht beigefügt. Weitere Informationen zu den Applikationen finden Sie im Tablet. Nach einem Klick auf das AP-Symbol zeigt der nächste Bildschirm rechts das Symbol der Installationsanweisung. Ohne Zugang des PCs zum Internet ist dies wirkungslos.

Tablet

Applikation	Benutzen
Tablet Treiber	Regelt Funktionen des Tablets und des Stiftes im Tablet.
Cardix Signature	Unterstützt das Erkennen handgeschriebener Unterschrift, wenn Screensaver aktiviert wird.
Net Meeting 3.01	Unterstützt On-Line Handwriting Talk.
Pen Soft	Unterstützt Supports Handschriftenerkennung & Anmerkungsfunktionen.
Art Dabbler (auf der anderen CD)	Unterstützt verschiedene Zeichenpunktionen.
Free Notes	Email mit weiter Handchrift und Zeichnungen.
Office Ink	Spezielle Handschrifttinte in jeder Software.

Kapitel 2: Los geht's

1. Schritt für Schritt: Klicken Sie auf das Tabletsymbol unten rechts auf der Symbolleiste (das Tabletsymbol erscheint, wenn das Kabel angeschlossen ist).

1. Schritt für Schritt: Öffnen Sie den Tablet-Bildschirm. Klicken Sie zur Funktionsauswahl auf Tasten der Symbolleiste.

Den Stift benutzen

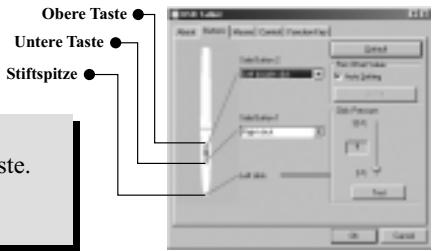

Seitentasten/

Klicken Sie auf "Tasten" zum Anpassen der Seitentasten.

Standardeinstellungen

Die obere Taste = Doppelklick linke Maustaste.

Die untere Taste = rechte Maustaste.

Die Stiftspitze = linke Maustaste.

Druck/

Schieben Sie den Regler rauf und runter, um den Stiftdruck zu ändern.

Maus/

Der Stift wird als normaler Schreibstift oder Maus benutzt. Zum Wechseln des

Modus, wählen Sie "Stift" oder "Maus".

Legen Sie den Stift auf die Mulde des Tablets, wenn er nicht benutzt wird.

Das Platzieren des Stifts auf dem Tablet zieht die Maus in Mitleidenschaft.

Das Tablet benutzen

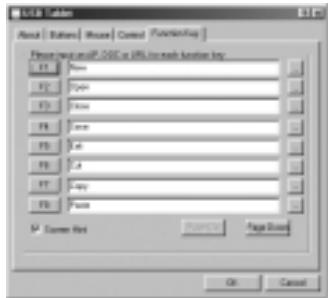

Auswahl der Funktionstasten

Schritte

1. Klicken Sie auf das Funktionstastensymbol auf der Symbolleiste.
2. Geben Sie die Pfadnamen oder die URL an.
3. Klicken Sie auf "OK".

Regeln des Arbeitsbereichs

Der Arbeitsbereich des Tablets steht im Verhältnis zur Höhe des Bildschirms. Um die Arbeitsfläche zu verringern, klicken Sie auf "Kontrolle" und passen Sie die Höhe an.

Kapitel 3: Fragen & Antworten

Nr.	Fragen	Antwerten
1.	Unterstützt Mac produit?	Nur für das Betriebssystem Version 9.0.
2.	Standardmaus kann nicht auf dem Bildschirm bewegt werden.	Entfernt den kabellosen Stift vom Tablet.
3.	Das Tablet funktioniert nicht mit anderen PC-Peripheriegeräten.	Aktualisieren Sie die neuen Treiber.
4.	Was bedeutet Proximity?	Es ist der Abstand zwischen dem kabellosen Stift und dem Tablet. Die Effektivität beschrankt sich auf eine bestimmte Distanz.
5.	Welche Gegenstände sollenn nicht auf das Tablet platziert werden?	Schwere Gegenstände, oder solche die eine Frequenz ausstrahlen.
6.	Der PC-Bildschirm wird gestört, wenn das Tablet auf der Seite platziert wird.	Entfernen Sie das Tablet vom PC-Bildschirm.
7.	Der Stift ist undicht.	Wählen Sie das Tablet symbol und klichen Sie “Taste”. Wählen Sie nun “Stift Offsetwert” um den Stift zu testen.
8.	Keine Verbindung zum Computer	Schreiben Sie das Kabel wieder an.

Einleitung

Standardeinstellungen
