KH 23 - Radio registratore EBENCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Radio registratore con lettore CD
Marca	EBENCH
Modello	KH 23
Dimensioni (circa)	400 x 250 x 150 mm
Peso (circa)	2 kg
Alimentazione di rete	230 V ~ 50 Hz
Alimentazione a batterie	8 pile UM-2 (taglia C)
Radio	FM / OM (onde metriche e medie)
Indicatore stereo FM	LED
Amplificatore bassi	Commutable (acceso/spento)
Lettore CD	Programmazione di 20 brani, ripetizione
Registratore a cassette	Controllo automatico (ALC), arresto automatico
Presa per cuffie	Stereo 3,5 mm
Funzioni di riproduzione	Riproduzione, pausa, arresto, avanzamento rapido, riavvolgimento rapido
Registrazione	Dalla radio o dal lettore CD
Selettore di funzione	Radio / Cassetta / CD
Selettore gamma d'onda	FM / OM
Antenna FM	Telescopica
Altoparlanti	Stereo (sinistro e destro)
Manutenzione e pulizia	Pulizia regolare delle testine di lettura e registrazione
Sicurezza	Non aprire l'apparecchio, evitare l'umidità
Riparabilità	Affidare qualsiasi riparazione a un tecnico specializzato
Certificato	Conforme alle direttive CE (bassa tensione, CEM)
Data certificato	28 febbraio 2003

Domande frequenti - KH 23 EBENCH

Come accendere la radio e selezionare una stazione?

Portare il selettore di funzione (1) su 'Radio', quindi scegliere la gamma d'onda con il selettore gamma d'onda (2) (FM o OM). Ruotare la manopola di sintonizzazione (29) per trovare la stazione desiderata e regolare il volume con il regolatore di volume (5). Per spegnere, posizionare il selettore di funzione su 'registratore'.

Come registrare un programma radio su cassetta?

Selezionare prima la stazione radio come indicato sopra. Inserire una cassetta vergine nel vano cassetta (19). Premere pausa (25), quindi contemporaneamente registrazione (20) e riproduzione (21). Rilasciare la pausa per avviare la registrazione. Il controllo automatico (ALC) regola il livello. Per fermare, premere arresto/espulsione (24).

Come programmare la riproduzione dei brani su un CD?

In modalità arresto del CD, premere una volta su programmazione (9): il led programmazione (16) si accende. Usare i tasti cerca brano successivo (7) o precedente (8) per selezionare un brano, quindi premere di nuovo programmazione per memorizzarlo. Ripetere fino a 20 brani. Per riprodurre la programmazione, premere riproduzione/pausa (12). Aprire il coperchio del CD per cancellare la programmazione.

Cosa fare se la ricezione FM è scarsa o disturbata?

Estendere completamente l'antenna FM (3) e orientarla per migliorare la ricezione. È anche possibile regolare il selettore funzione di sintonia (29) sulla posizione mono (se disponibile) per ridurre i rumori. Nelle zone a segnale debole, utilizzare la posizione 'MONO' per un ascolto più chiaro.

Posso usare pile ricaricabili?

Il manuale specifica 8 pile UM-2 (taglia C). È possibile utilizzare pile ricaricabili dello stesso formato, ma la loro tensione nominale (1,2 V invece di 1,5 V) può ridurre le prestazioni. Assicurarsi di rispettare la polarità indicata.

Come pulire le testine del registratore?

Pulire regolarmente le testine di lettura e registrazione con un bastoncino di cotone imbevuto di alcol isopropilico o utilizzare una cassetta di pulizia speciale. Questo evita la perdita di qualità sonora dovuta ai depositi di polvere.

A cosa corrisponde il LED stereo FM?

Il LED stereo FM (18) si accende quando si riceve una trasmissione in stereo sulla banda FM. Lampeggia o si spegne se la ricezione è troppo debole; in tal caso passare alla modalità mono.

Come ripetere un brano o tutto il CD?

Durante la riproduzione, premere una volta su ripetizione (10) per ripetere il brano in corso (il led ripetizione (15) lampeggia). Premere due volte per ripetere tutto il CD (led fisso). Premere fino allo spegnimento del led per annullare.

Il lettore cassette si ferma da solo, è normale?

Sì, è normale: l'arresto automatico si attiva quando la cassetta arriva a fine nastro durante la riproduzione o la registrazione. Premere arresto/espulsione (24) per riavvolgere o cambiare cassetta.

Dove trovare il manuale completo del KH 23?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. È anche possibile richiedere una traduzione scegliendo la propria lingua e fornendo il proprio indirizzo email.

MANUALE UTENTE KH 23 EBENCH

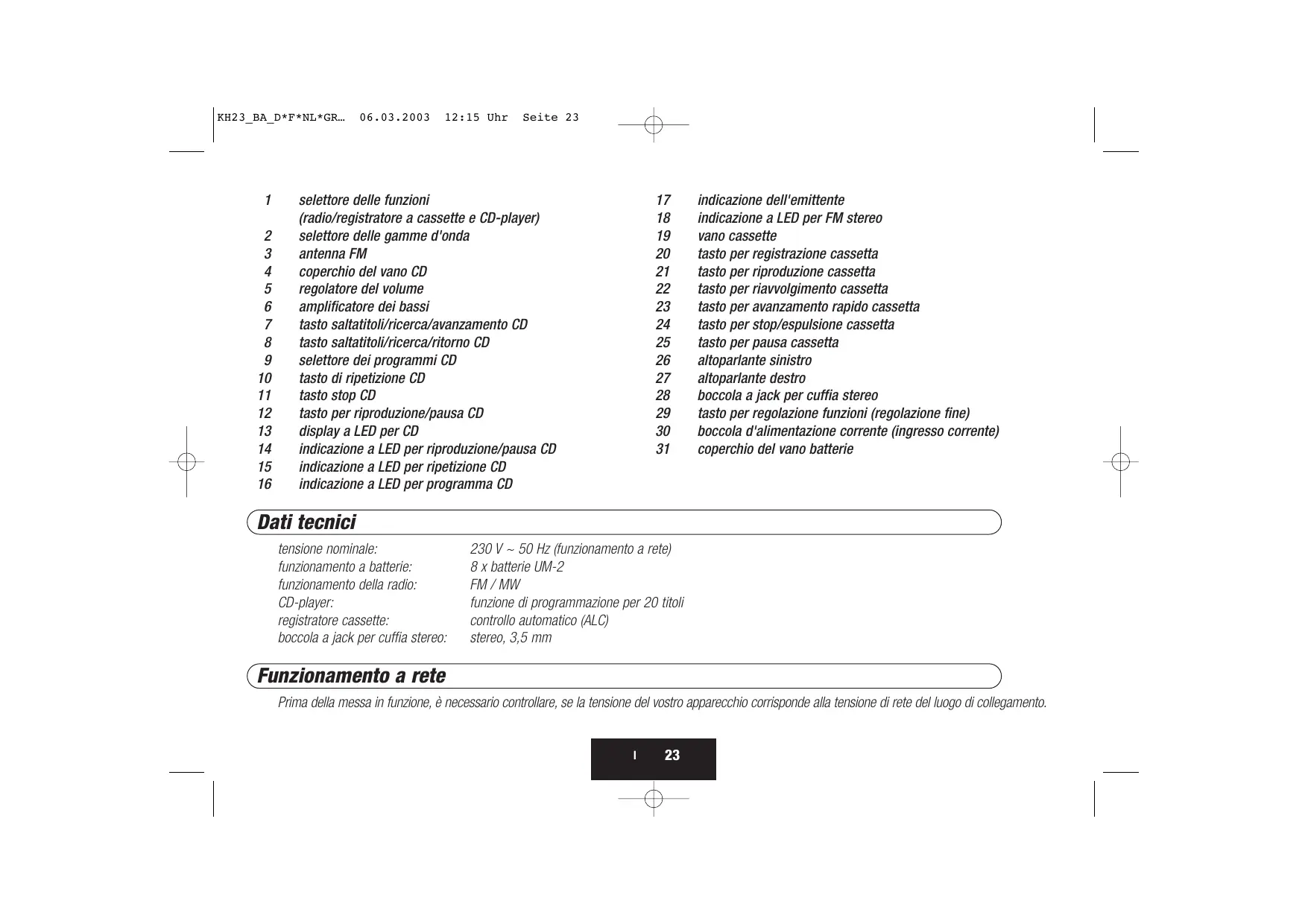

1	selettore delle funzioni	17	indicazione dell'emittente
	(radio/registratore a cassette e CD-player)	18	indicazione a LED per FM stereo
2	selettore delle gamme d'onda	19	vano cassette
3	antenna FM	20	tasto per registrazione cassetta
4	coperchio del vano CD	21	tasto per riproduzione cassetta
5	regolatore del volume	22	tasto per riavolgimento cassetta
6	amplificatore dei bassi	23	tasto per avanzamento rapido cassetta
7	tasto saltatitoli/ricerca/avanzamento CD	24	tasto per stop/espluzione cassetta
8	tasto saltatitoli/ricerca/ritorno CD	25	tasto per pausa cassetta
9	selettore dei programmi CD	26	altoparlante sinistro
10	tasto di ripetizione CD	27	altoparlante destro
11	tasto stop CD	28	boccola a jack per cuffia stereo
12	tasto per riproduzione/pausa CD	29	tasto per regolazione funzioni (regolazione fine)
13	display a LED per CD	30	boccola d'alimentazione corrente (ingresso corrente)
14	indicazione a LED per riproduzione/pausa CD	31	coperchio del vano batterie
15	indicazione a LED per ripetizione CD
16

Dati tecnici

tensione nominale:	230 V ~ 50 Hz (funzionamento a rete)
funzionamento a batterie:	8 x batterie UM-2
funzionamento della radio:	FM / MW
CD-player:	funzione di programmazione per 20 titoli
registrar cassette:	controllo automatico (ALC)
boccola a jack per cuffia stereo:	stereo, 3,5 mm

Funzionamento a rete

Prima della messa in funzione, è necessario controllare, se la tensione del vostro apparecchio corrisponde alla tensione di rete del luogo di collegamento.

Funzionamento a batterie

Estrarre il cavo d'alimentazione dall'apparecchio e alla presa di corrente. Aprire il coperchio del vano batterie (31) ed introdurre 8 batterie del tipo UM-2 (dimensione "C"). Rispettare i contrassegni di polarità.

Radio

Portare il selettore delle funzioni (1) sulla posizione "Radio" ed il selettore della gamma d'onda (2) sul Campo desiderato. Selezionale tramite il selettore dell'emittente (29) l'emittente radiofonica desiderata e regolare quindi il volume desiderato per mezzo del regolatore del volume (5). Per spagnere la radio, portare semplicamente il selettore delle funzioni (1) sulla posizione "cassetta".

- Indicazione FM stereo

Per ascoltare un'emittente in FM in qualità stereo, portare il selettore delle lunghezze d'onda (2) sulla posizione "FM ST". L'indicazione a LED FM stereo (18) si illumina, non appena l'emittente radiofonica viene ricevuta in segnale stereo.

In molte zone la qualita di ricezione stereo in FM non è molto buona oppure oscillatoria. Ciò provoca notevoli rumori di fondo e fruscio. In quello caso occorre portare il selettore delle lunghezze d'onda (2) sulla posizione "FM".

Antenna

L'antenna FM (3) delve essere completamente estratta, per ottener una ricezione ottimale delle emittenti FM. La ricezione delle emittenti che trasmettono in MW viene regolata per mezzo di un'antenna integrata. Per migliorare la qualità di ricezione, basta semplicitamente girare l'apprecchio nella rispettozza direzione di ricezione.

Amplificatore dei bassi

Per ascoltare la musica ad un volume ridotto, portare l'amplificatore dei bassi (6) sulla posizione "acceso". In tal modo vengono amplificate le frequenzeasse, per accentuareosi toni bassi Per disinserirel'amplificatore dei bassi, basta premere nuovamente il tasto.

Registraratore a cassetta

- Riproduzione di cassette

Per aprire il vano cassette, premere il tasto stop/espulsione (24). Introduire la cassetta desiderata nel vano cassetta (19) e chiuderlo.

Portare il selettore delle funzioni (1) sulla posizione "cassetta", premere il tasto di riproduzione (21) e regolare il volume desiderato tramite il regolatore del volume (5). Il funzionamento a cassetta viene interrotto, premendo il tasto stop/espulsione (24).

- Avanzamento/riavolgimento rapido

Per attivare l'avanzamento o riavolgimento rapido di una cassetta, premere o il tasto d'avanzamento rapido (23) oppure il tasto di riavolgimento rapido (22).

Pausa

Durante la riproduzione owero registrazione, è possibile fermare provisoramente la cassetta, premendo il tasto di pausa (25). Per proseguire nuovamente la riproduzione o registrazione, premere ancora una volta il tasto di pausa.

Autostop

Se la cassetta ha raggiunto la fine durante la riproduzione oppure registrazione, il nastro viene automaticamente fermato.

PRUDENZA! Per proteggere illettore delle cassette risp. le cassette stesse da eventuali danneggiamenti,gni volta Upon l'uso, si raccomanda di premere sempre il tasto stop/espulsione (24).

Registrazione attraverso la radio integrata

1. Sintonizzato l'emittente radiofonna desiderata (la descrizione è da apprendere al capitolo "Radio"). Disporre l'apparecchio in modo da ottenere una ricezione ottimale dell'emittente radiofonna.
2. Introjure una cassetta vuota nel vano cassetta (19).
3. Premere il tasto di pausa (25).
4. Premere il tasto di registrazione (20). All'inizio della funzione di registrazione, occorre premere il tasto per pausa (21). Ilsystema di controlo automatico integrato [Automatic Level Control (ALC)] provede automaticamente per ottenere la migliorie qualità di registrazione. La modifica del volume non ha alcun influsso sulla registrazione.
5. Per interrompere la funzione di registrazione, premere il tasto di pausa (25). Per riattivare la funzione di registrazione, premere ancora una volta il tasto di pausa (25).
6. Per terminare la registrazione, premere il tasto stop/espulsione (24).
7. Dopo che il nastro della cassetta è arrivato alla fine, viene automaticamente terminato il funzionamento a cassetta.

Compact Disc

- Riproduzione di Compact Disks / Avvio

Note: nel caso durante la riproduzione del CD dovessero essere "saltati" alcuni titoli, si dovrebbe provare innanzitutto a diminuire il volume.

Non aprire in nessun caso il vano CD durante la riproduzione del CD!

1. Apire il vano CD, sollevando il coperchio (4). Introdure un CD nel vano e chiudere nuovamente il coperchio (4). Portare il selettore delle funzioni (1) sulla posizione "CD".
2. Dopo aver chiuso ed introdotto un CD nel vano, l'indicazione a LED per CD (13) indica il numero totale di titoli disponibili sul CD e l'apparecchio commuta successivamente alla posizione "stop".
3. Con il vano CD aperto oppure vuoto, il display (13) visualizza "00" e l'apprecchio commuta successivamente alla posizione "stop".

- Riproduzione / pausa

1. Dopo aver premuto il tasto per riproduzione/pausa (12) nella modalità "stop", viene riproduotto il primo titolo del CD. Il LED d'indicazione per riproduzione/pausa (14) si illumina. L'indicazione a LED per CD (13) visualizza il rispetto numero del titolo attualmente in fase di riproduzione.
2. Per una breve interruzione della funzione di riproduzione, premere una volta il tasto per riproduzione/pausa CD (12). IA quello punto lampeggia l'indicazione a LED per la riproduzione / pausa (14).
3. A quello punto la fase di riproduzione è interrotta, ma il CD continua a girare. Premendo più una volta il tasto per riproduzione/pausa CD (12), viene proseguita la riproduzione, a partire dal punto in cui è stata precedentamente interrotta.
4. Premendo una volta il tasto stop CD (11) durante la modalità di riproduzione oppure pausa, viene nuovamente terminata la riproduzione.

Ripetizione

1. Ripetizione di un titolo: Premendo una volta il tasting di ripetizione (10), si illumina l'indicazione a LED per ripetizione (15), che lampeggia ora in modo permanente. Viene ora ripetuto il rispetto al brano musicale.
2. Ripetizione di tutti i titoli: Premendo due volte il tasto di ripetizione (10), si illumina l'indicazione a LED per ripetizione (15), che lampeggia ora in modo permanente. Ora viene continuamente riproduzione l'intero CD.
3. Annullamento della funzione di ripetizione: Mantenendo premuto il tasto di ripetizione (10), finché si spegne l'indicazione a LED per la ripetizione CD (15).

- Funzione saltatitoli e di ricerca

1. Se durante la riproduzione o durante una pausa viene premuto una volta il tasto della funzione saltatitolo CD avanzamento >> (7) oppure saltatitolo CD ritorno << (8), verrà di nuovo riproduotto il titolo successivo ossia il titolo riproduzione per ultimo.

2. Se durante la riproduzione si mantiene premuto il tasting per saltatitoli CD avanzamento ">>" (7) oppure saltatitoli CD ritorno "<<" (8), l'apparecchio esegue una ricerca (ad alta velocità di rotazione, acusticamente percettibile) del titolo (overno un brano all'interno di un titolo) nella marcia d'avanzamento oppure ritorno.

- Funzione di programmazione

1. Premendo una volta il tasting di programmazione (9) nella modalità CD stop, si illumina l'indicazione a LED del programma (16). Passare ora al titolo CD (Track) desiderato,tramite il tasting saltatitoli CD avanzamento >>" (7) oppure saltatitoli CD ritorno <<" (8). L'indicazione a LED per CD (13) visualizza il rispetto numero del titolo. Premere successivamente allauna volta il tastingprogramma (9),per memorizzare il titolo voluto.
2. Ripetere i passi menzionati, finché non sono stati memorizzati tutti i titoli desiderati. Si possocono memorizzare complessivamente 20 titoli.
3. Per attivare la riproduzione dei titoli programmati, premere una volta il tasto per riproduzione/pausa CD (12).
4. Per cancellare i titoli programmati, aprire simplicamente il vano CD (4).

Boccola a jack per cuffia stereo

Per godersi la musica attraverso una cuffia, inserire lo spinotto a jack della cuffia stereo nella boccola a jack per cuffia stereo (28) e regolare quindi il volume desiderato tramite il regolatore del volume (5). Gli altoparlanti sono automaticamente disinseriti (ammutoliti) durante l'ascolto attraverso la cuffia.

Registrazione di CD

1. Portare il selettore delle funzioni (1) sulla posizione "CD".
2. Introduire il CD nel vano con la parte scritta rivolta verso l'alto.
3. Introurre una casetta nel vano cassetta (19) e premere successivement il tasto di pausa (25) del registraratore a cassette.
4. L'apparechio è disponibile per la registrazione, dopo aver premuto contemporaneamente il tasto di registrazione (20) ed il tasto di riproduzione (21). Grazie alla funzione ALC integrata, l'apparechcio si regola automaticamente alla migliorità qualità di registrazione.

5. Avviare il CD-player e passare al titolo desiderato (vedi la descrizione del CD-player). Rilasciare ora il tasto di pausa (25) del registratore a cassette, per iniziare la registrazione.

6. Per interrompere provisoriamente la funzione di registrazione, premere il tasto di pausa (25). Premendo più una volta il tasto di pausa (25), viene proseguita la registrazione.

7. Per terminare la registrazione, premere il tasto stop/espulsione (24) del registratore a cassette. Terminare successivamente la riproduzione del CD, premendo il tasto stop CD (11) del CD-player.

AVVERTENZA! PERICOLO DI SCOSSE ELETTRICHE • NON APRIRE L'APPARECCHIO

AVERTENZA: Proteggere in agli caso l'apparecchio da pioggia ed umidità, al fine di prevenir dei pericoli d'incendio e scosse elettriche. Non rimuovere in nessun caso il coperchio. Le spie di controllo sono saldate a punto. I componenti situati all'interno dell'apparecchio non sono previsti per la manutenzione da parte dell'utente. Le riparazioni e manutenzioni devono essere eseguite esclusivamente da parte di una ditta specializzata.

Manutenzione

Pulizia delle testine audio

Rimuovere in intervalli periodici la polvere e depositi d'imputà delle testine audio penetrati atraverso le cassette. I depositi d'imputà sulle testine audio pregiudicano notevolmente la qualità audio nella riproduzione e registrazione di brani musicali.

Dichiarazione di conformità

Noi della Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, con la presente dichiariamo che il prodotto è conforme alle seguenti direttive CE: Direttiva CE sulle basse tensioni, Compatabilità elettromagnetica, Norme armonizzate applicate

Tipo/Denominationazione: Radioregistratore a cassette stereo portatile con CD-player KH 23 Bochum, 28.02.03

Hans Kompernaß
-Dirigente-
