BEDIENUNGSANLEITUNG KH 23 EBENCH

KH23 BA DFNL*GR... 06.03.2003 12:15 Uhr Seite 1

bench

KH 23

CD-R/RW

COMPATIBLE

COMPACT DISC

DIGITAL AUDIO

KH23 BA DFNL*GR... 06.03.2003 12:15 Uhr Seite 2

Bedienungsanleitung
GB Operating instructions
F Mode d'emploi Page 17-22
Istruzioni per l'uso
E Instrucciones de service Pagina 29-34
P Instruções deServiço Págnina 35-40
NL Gebruiksaanwijzing
GR O△HΓIΕΣ ΛΕΙΤΟΥΡΙΑΣ Σελιδα 47 - 52
PL Instrukcja obstugi Strona 53-58
cz Pokyny k ovladani Strana 59-64
FIN Käyttoohjeet Sivu 65-70
s Anvandaranvisning Sidan 71-76

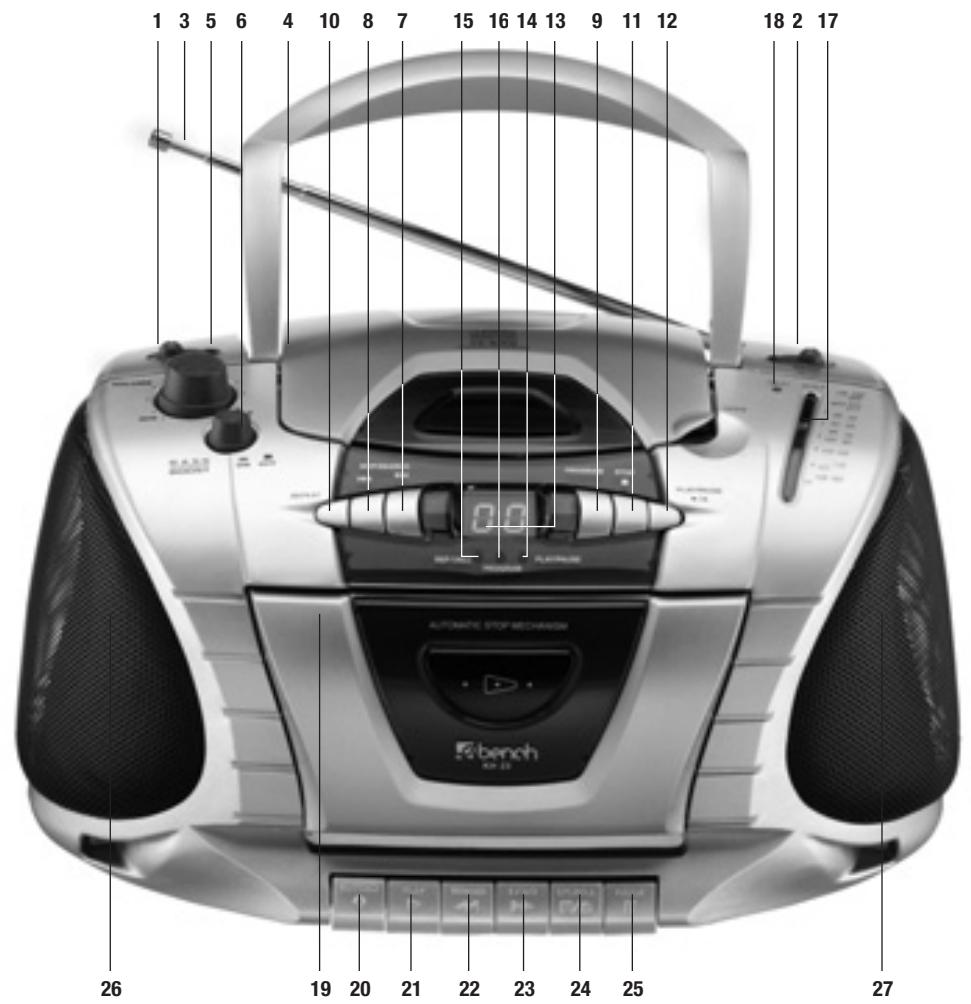

1 Funktionsschalter (Kassette/Radio/CD-Spieler)
2 Wellenbereichswahlschalter
3 UKW Antenne
4 Abdeckung CD-Fach
5 Lautstärkeregler
6 Bassveränder
7 CD-Titelsprung-/Suchlauf-/Vorlauftaste
8 CD-Titelsprung-/Suchlauf-/Rückkauftaste
9 CD-Programmschalter
10 CD-Wiederholtaste
11 CD-Stopptaste
12 CD-Wiedergabe-/Pausetaste
13 CD-LED Display
14 LED-Anzeige fur CD-Wiedergabe/Pause
15 LED-Anzeige fur CD-Wiederholung
16 LED-Anzeige fur CD-Programm

17 Senderanzeige
18 LED-Anzeige fur UKW Stereo
19 Kassettenfach
20 Kassettenaufnahmetaste
21 Kassettenwiedergabetaste
22 Kassettenrücklauftaste
23 Kassettenschnellvorlauftaste
24 Kassettenstopp-/auswurftaste
25 Kassettenpausetaste
26 Lautsprecher links
27 Lautsprecher rechts

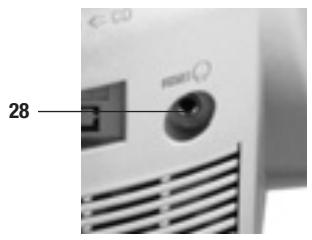

28 Stereokopfhorerbuchse

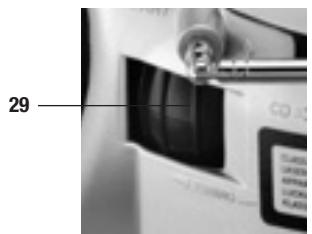

29 Einstellfunktionstaste (Feineinstellung)

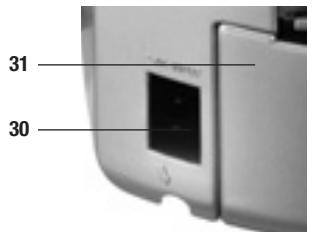

30 Stromzufuhrbuchse (Stromeingang)
31 Batteriefachdeckel

Technische Daten

Nennspannung: 230V 50Hz (Netzbetrieb)

Batteriebetrieb: 8 x UM-2 Batterie

Radiobetrieb: UKW/MW

CD-Spieler: 20 Titel-Programm Funktion

Kassettenrecorder: Automatische Aussteuerung (ALC)

Kopfhorerbuchse: Stereo, 3,5 mm

Netzbetrieb

Vor Inbetriebnahmeitte prifen,ob die Spannung Ihres Gerates und die ortsübliche Spannung identisch sind.

Batteriebetrieb

Das Kabel vom Gerät und aus der Wandsteckdose erhnen. Den Batteriefachdeckel (31) öffnen und 8 UM-2 Batterien (Gröbe "C") einlagen. Dabei die gekennzeichnete Polung der Batterien beachten.

Radio

Funktionsschalter (1) auf "Radio" und Wellenbereichsschalter (2) auf den gewünschten Bereich stellen. Mit dem Senderauswahlknopf (29) die gewünschte Radiostation wahlen und mit dem Lautstärkeregler (5) die Lautstärke justieren. Zum Ausschalten des Radios den Funktionsschalter (1) einfach auf "Kassette" stellen.

UKW Stereoanzeige

Um eine Sendung auf UKW in Sterequalität zu horen, Wellenbereichsschalter (2) auf "FM ST." stellen. Die LED-Anzeige UKW-Stereo (18) leuchtet auf, sobald die Sendung in Stereo empfangen wird.

In vielen Gebieten ist der UKW-Empfang schlecht oder schwankend. Dadurch kommt es zu erheblichen Hintergrundgeräuschen. In thisem Fall den Wellenbereichsschalter (2) auf "FM" stellen.

Antennen

Die UKW Antenne (3) muß zum optimalen Empfang von UKW Sendern voll ausgezogen sein. Der Empfang von MW Sendern ist über eine eingebaute Antenne geregelt. Zur Verbesserung der Empfangsqualität dreht man das gesamte Gerät (in die entsprechende Empfangsrichtung).

BaBversteller

Um Musik bei geringer Lautstärke zu horen, den Bassverträker (6) auf "EIN" stellen. So wird die Niederfrequenz verstärkt und der Baß betont. Zum Ausschalten des Baßverträkers den Knopf nochmals betätigten.

Kassettendeck

Wiedergabe von Kassetten

Zum Öffnen des Kassettenfachs die Stopp/Auswurfaste (24) drücken. Kassette in das Kassettenfach (19) legen und das Fach wieder schlieben. Funktionsschalter (1) auf "Kassette" stellen, die Wiedergabetaste (21) betätigten und über den Lautstärkeregler (5) die gewünschte Lautstärke einstehen. Den Kassettenbetrieb durch Drücken der Stopp/Auswurfaste (24) beenden.

Schneller Vor- und Rücklauf

Zum Schnellen Vor- oder Rückspulen der Kassette entweder die Schnellvorlauftaste (23) oder die Rücklauftaste (22) betätigten.

• Pause

Während Wiedergabe oder Aufnahme kann die Kassette durch Betätigen der Pausetaste (25) vorübergehend angehalten werden. Um mit Wiedergabe oder Aufnahme fortzufahren, die Pausetaste (25) nochmals drücken.

Autostop

Wenn die Kassette beim Abspielen oder während der Aufnahme das Ende erreicht, wird der Kassettenbetrieb automatisch unterbrochen. VORSICHT! Um das Kassettenlaufwerk bzw. die Kassetten zu schonen und vor Beschädigung zu schätzen, nach jedem Gebrauch in jeder die Stopp/Auswurftaste (24) drücken.

Aufnahme über eingebautes Radio

1. Stellen Sie den gewünschten Radiosender ein (Beschreibung siehe Kapitel «Radio»). Auf optimalen Empfang der Radiostation ausrichten.
2. Leerkassette in das Kassettenfach (19) einlagen.
3. Pausetaste (25) drucken.
4. Aufnahmetaste (20) drücken. Bei Beginn der Aufnahmefunktion die Pausetaste (25) betätigten. Die eingebaute automatische Aussteuerung) [Automatic Level Control (ALC)] sorgt automatisch fur die Beste Aufnahmequalität. Das Ändern der Lautstärke hat keinen Einflüb auf die Aufnahme.
5. Zur Unterbrechung der Aufnahmefunktion die Pausetaste (25) betätigten. Zur Wiederaufnahme der Aufnahmefunktion Sie die Pausetaste (25) nochmals drücken.
6. Um die Aufnahme zu beenden die Stopp/Auswurfaste (24) drücken.
7. Nach Ablauf der Kassette endet der Kassettenbetrieb automatisch.

Compact Disc

Wiedergabe von Compact Discs / Start

Anmerkung: Falls es beim Abspielern der CD eine Titel „übersprungen" werden, sollte man versuchen, die Lautstärke zu verringn. Das CD-Fach während der Wiedergabe der CD auf keinen Fall öffnen!

1. Durch Anheiten der Abdeckung (4) das CD-Fach öffnen. Eine CD in das CD-Fach einlagen und die Abdeckung (4) wieder schreiben. Den Funktionsschalter (1) auf Position "CD" einstehen.

2. Wird das CD-Fach nach dem Einlagen einer CD geschlossen, zeigt die CD LED-Anzeige (13) die Gesamtanzahl der Titel auf der CD an, das Gerät gehen auf "Stopp".

3. Bei geöffnetem oder leerem CD-Fach, erscheint im DISPLAY (13) die Anzeige "00" und das Gerät besteht auf "Stopp".

Wiedergabe / Pause

1. Nach Betätigkeiten der CD-Wiedergabe-/Pausetaste (12) im "Stopp"- Modus wird der ersten Titel auf der CD abgespielt. Die LED Anzeige für Wiedergabe/Pause (14) leuchtet auf. Die CD LED-Anzeige (13) zeigt die jeweilige Nummer des fremde abgesplten Titels an.

2. Für eine kurze Unterbrechung der Wiedergabefunktion die CD-Wiedergabe-/Pausetaste (12) einmal drücken. Die LED Anzeige für Wiedergabe/ Pause (14) blinkt.

3. Die Wiedergabe ist nunzar unterbrochen, aber die CD dreht sich weiter.Durch nochmaliges Betatigen der CD-Wiedergabe-/Pausetaste (12) wird die Wiedergabe dont fortgesetzt, wo sie vorher unterbrochen wurde.

4. Durch einmaliges Drücken der CD-Stoptaste (11) im Wiedergabe- oder Pause-Modus wird die Wiedergabe beendet.

Wiederholung ("Repeat")

1. Wiederholung eines Titels:
   Wird die Wiederholungstaste (10) einmal gedrück, leuchtet die LED-Anzeige für CD-Wiederholung (15) auf und blinkt kontinuierlich. Das gerade jeweils abgeschriebte Musikstück wird wiederholt.
2. Wiederholung aller Titel:
   Wird die Wiederholungstaste (10) zweimal gedrückt, leuchtet die LED-Anzeige für CD-Wiederholung (15) permanent. Die gesamte CD wird jetzt immer wieder abgespielt.
3. Abbrechen der Wiederholfkounption: Durch Betätigen der Wiederholungstaste (10) bis die leuchtende LED-Anzeige für CD-Wiederholung (15) ausgeschaltet ist.

- Überspringen von Titeln und Suchlauf

1. Wird während der Wiedergabe oder während einer Pause die CD-Titelsprung Vorlauf >> (7) oder CD-Titelsprung Rücklauf << (8) Taste einmal betätig, wird der nachste bzw. der zuletzt gespielte Titel wieder angefahren.
2. Wird während der Wiedergabe die CD-Titelsprung Vorlauf >> (7) oder CD-Titelsprung Rücklauf << (8) Taste betätig und gehalten,ucht das Gerät (mit hörbarer Hochlaufgeschwindigkeit) den Titel (bzw. innerhalb des Titels) vorwärts- oder rückwärtslaufend.

Programmbetrieb

1. Bei einmaligem Betätigten der Programmtaste (9) im CD-Stopp-Modus leuchtet die LED-Anzeige für CD-Programm (16) auf. Mit der Taste CD-Titelsprung Vorlauf >>" (7) oder CD-Titelsprung Rücklauf <<" (8) auf den gewürschten CD Titel (Track) gehen. Die CD LED-Anzeige (13) zeigt die Nummer des jeweiligen Titels an. Anschließlich Programmtaste (9) nochmals drücken, um den gewürschten Titel zu speichern.
2. Die obigen Schritte solange wiederholen, bis alle gewündsten Titel gespeichert sind. Insgesamt setzen sich 20 Titel speichern.
3. Zur Wiedergabe der programmierten Titel, die CD-Wiedergabe-/Pausetaste (12) einmal drücken.
4. Zum Löschen der programmierten Titel, einfach das CD-Fach (4) öffnen.

Buchse für Stereokopfhörer

Zum Genießen von Music über Kopfhörer den Stecker des Stereo-Kopfhörers in die Stereo-Kopfhörerbuchse (28) stecken und den Lautstärkeregler (5) nach Wunsch justieren. Während des Empfangs über Kopfhörer sind die Lautsprecher automatisch stummgeschaltet.

Aufnahme von CD

1. Funktionsschalter (1) auf Position "CD" stellen.
2. CD mit der Beschriftung nach oben in das CD-Fach einlagen.
3. Eine Kassette in das Kassettenfach (19) einlagen und die Pausetaste (25) des Kassettendecks betätigten.
4. Das Gerät ist aufnahmebereit, wenn Aufnahmetaste (20) und die Wiedergabetaste (21) gleichzeitig gedrückt werden. Mit der eingebauten ALC-Funktion stellt sich das Gerät automatisch auf die Beste Aufnahmequalität ein.
5. Den CD-Spieler starten und auf den gewündsten Titel gehen (s. Beschreibung CD-Spieler). Die Pausetaste (25) des Kassettendecks loslassen, um mit der Aufnahme zu beginnen.

6. Zum vorübergehenden Unterbrechen der Aufnahmefunktion die Pausetaste (25) betätigten. Durch nochmaliges Betätigen Pausetaste (25) wird die Aufnahme fortgesetzt.

7. Zum Beenden der Aufnahme die Stopp-/Auswurftaste (24) des Kassettendecks drücken. AnschlieBend die Wiedergabe der CD durch Betätigen der CD-Stopptaste (11) des CD-Spielers beenden.

WARNING ! GEFAHR DURCH ELEKTROSCHOCK · GERÄT NICT TÖFFNEN

WARNING: Das Gerät in jedem Fall vor Regen und Feuchtigkeit schützen, um eine Gefährung durch Brand oder Stromschlag zu verhindern.

Die Abdeckung auf keinen Fall entfern. Die Kontrolleuchten sind punktgeschweBt. Die Komponenten im Geräteinneren sind nicht zur Wartung durch den Nutzer vorgesehen. Wartung und Reparatur sind ausschließlich durch einen Fachbetrieb auszuführen.

Wartung

• Reinigung der Tonköffe

Entferen Sie in regelmäßigen Abständen Staub- und Kassettenablagerungen auf den Tonköpfen. Verschmutzungen an den Tonköpfen verringern die Tonqualität von Aufnahme und Wiedergabe.

Konformitätserklarung

Wir, KompernaB Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklaren hiermit fur dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien: EG-Niederspannungsrichtlinie, Elektromagnetische Verträglichkeit, Angewandte Harmonisierte Normen.

Bezeichnung/Typ:

Tragbarer Stereo Radio-Cassette recorder mit CD-Player KH 23

Bochum, 28.02.03

Hans Kompernaβ

-Geschäftsführer

1	Function switch	17	Frequency indicator
2	Waveband switch	18	FM stereo LED indicator
3	FM antenna	19	Cassette compartment
4	CD door	20	Cassette record button
5	Volume control knob	21	Cassette play button
6	Bass boost	22	Cassette rewind button
7	CD skip/search forward button	23	Cassette fast forward button
8	CD skip/search backward button	24	Cassette stop/eject button
9	CD program button	25	Cassette pause button
10	CD repeat button	26	Speaker left
11	CD stop button	27	Speaker right
12	CD play/pause button	28	Stereo headphones jack
13	CD LED display	29	Fine tuning knob
14	CD play/pause LED display	30	AC socket (power inlet)
15	CD repeat LED display	31	Battery compartment door
16	CD program LED display

Technical Information
