MANUALE UTENTE AG-790 TEAC

MANUALE DI ISTRUZIONI

GEBRUIKSAANWIJZING

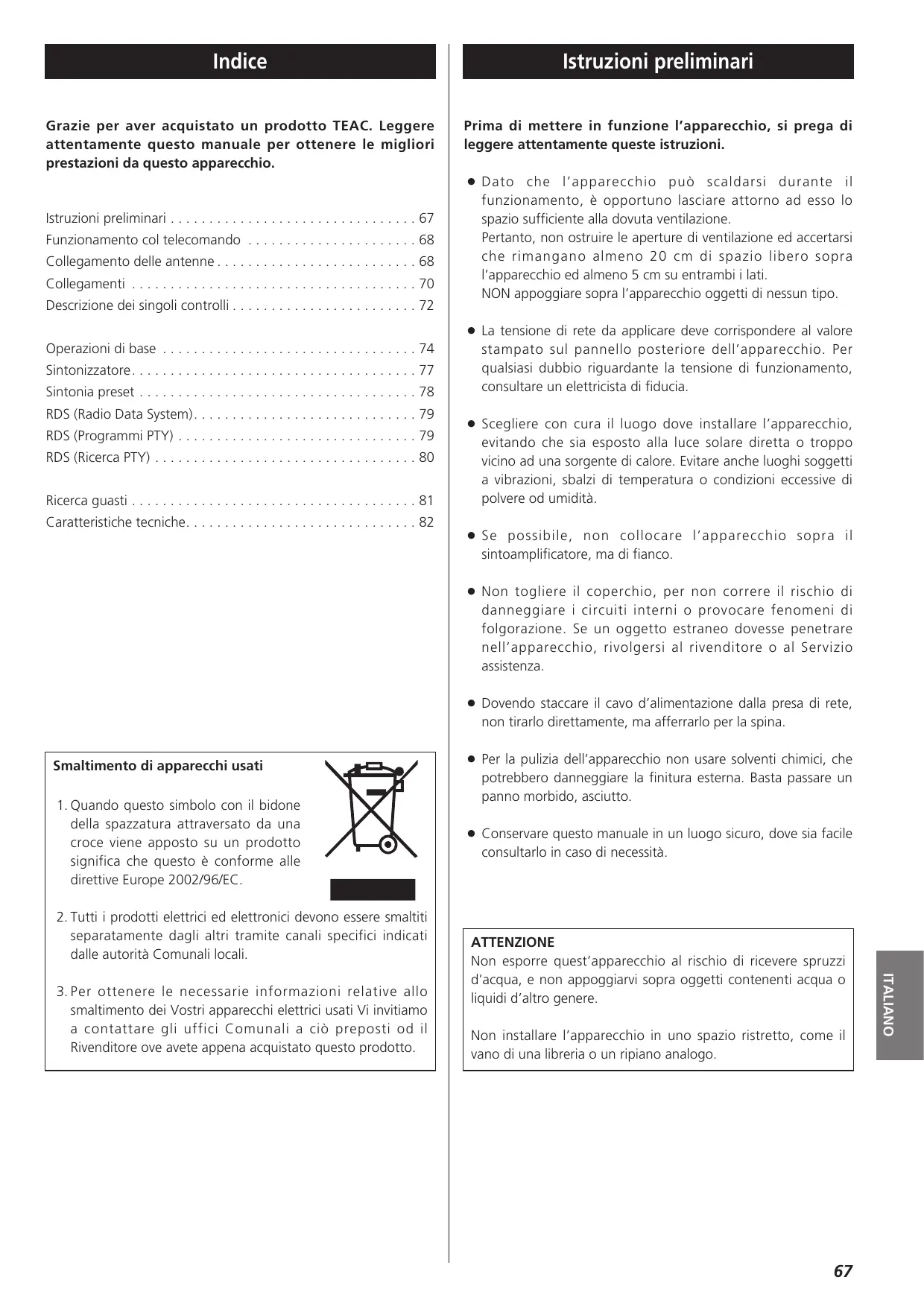

Contents

Grazie per aver acquistato un prodotto TEAC. Leggere attendamente quello manuale per ottenere le migliorari prestazioni da quello apparecchio.

Istruzioni preliminari 67

Funzionamento col telecomando 68

Collegamento delle antenne 68

Collegamenti 70

Descrizione dei singoli controlling 72

Operazioni di base 74

Sintonizzatore. 77

Sintonia preset 78

RDS (Radio Data System). 79

Caratteristiche tecniche. 82

Smaltimento di appearecchi usati

1. Quando questo simbolo con il bidone della spazzatura attraversato da una croce viene apposto su un prodotto significica che questo è conforme alle direttive Europe 2002/96/EC.

1. Tutti i prodotti elettrici ed elettronici devono essere smaltiti separamente dagli altri tramite canali specifici indicati dalle autorità Comunali locali.
2. Per ottener le necessarie informazioni relative allo smaltimento dei Vostri apparecchi elettrici usati Vi invitiamo a contattare gli uffici Comunali a cui preposti od il Rivenditore ove avete appena acquistato quello prodotto.

Istruzioni preliminari

Prima diMETTEREinfunzioneI'apparecchio,si prega di leggereattentamentequesteistruzioni.

• Dato che l'apparecchio può scaldarsi durante il funzionamento, è opportuno lasciare attorno adesso lo spazio sufficiente alla dovuta ventilazione.
  Pertanto, non ostruire le aperture di ventilazione ed accertarsi che rimangano almeno 20 cm di spazio libero sopra l'apparecchio ed almeno 5 cm su entrambi i lati.
  NON appoggiare sopra l'apparecchio oggetti di nessun tipo.
• La tensione di rete da applicare deve corrispondere al valore stampato sul pannello posteriore dell'apparecchio. Per qualsiasti dubbio riguardante la tensione di funzionamento, consultare un elettricista di fiducia.
• Scegliere con cura il luogo dove installare l'apparecchio, evitando che sua esposto alla luce solare diretta o troppo vicino ad una sorgente di calore. Evitare又能 luoghi soggetti a vibrazioni, sbalzi di temperatura o condizioni eccessive di polvere od umidità.
• Se possibile, non collocare l'apparecchio sopra il sintoamplificatore, ma di fianco.
• Non togliere il coperchio, per non correre il rischio di danneggiare i circuiti interni o provocare fenomeni di folgorazione. Se un oggetto estraneo dovesse penetrare nell'apparecchio, rivolgersi al rivenditore o al Servizio assistenza.
• Dovendo staccare il cavo d'alimentazione alla presa di rete, non tirarlo direttamente, ma afferrarlo per la spina.
• Per la pulizia dell'apparecchio non usare solventi chimici, che potrebbero danneggiare la finitura esterna. Basta passare un panno morbido, asciutto.
• Conservare quello manuale in un luogo sicuro, dove sia facile consultarlo in caso di necessità.

ATTENZIONE

Non esporre quest'apparecchio al rischio di ricevere spruzzi d'acqua, e non appoggiarvi sopra oggetti contenti acqua o liquidi d'alto genere.

Non installare l'apparecchio in uno spazio ristretto, come il vano di una libreria o un ripiano analogo.

Funzionamento col telecomando

Il sintoamplificatore eanche altri componenti Teac che hanno serigrafato il marchio IRR (UR) sul pannello frontale possono essere comandati tramite il telecomando del tipo UR in dotazione ai medesimi.

Quando si desidera utilizzato il telecomando ricordarsi di puntolro versus il sensore (Remote Sensor) situato sul pannello frontale dell'apparecchio.

• Anche se l'unità di telecomando viene utilizzata entro il campo efficace, il dato a distance potrebbe essere impossibile se vi sono degli ostacoli tra il telecomando ed illettore.
• Se l'unità di telecomando viene utilizzata in prossimità di altri appearecchi che generano raggi infrarossi oppure se altri dispositivi di lavoro a distance utilizzanti raggi infrarossi vengono utilizzati in prossimità dellettore,esso potrebbe funzionare in modo scorretto. Dal punto di vista opposto ancche gli altri appearecchi potrebbero funzionare in modo scorretto.

Installazione batterie

1. Rimuovere il coperchio del vano batterie.
2. Inserire due batterie "AA" (R6, SUM-3). Accertarsi che le batterie siano inserte con i poli positivo e negativo nelle posizioni corrette.
3. Chiudere il coperchio fino a sentire uno scatto.

Sostituzione batterie

Se si notasse che la distance di funzionamento diminuisce, cui indica che le batterie sono scariche. In tale caso sostituire le batterie con altri di nuove.

Precauzioni riguardanti le batterie

• Accertarsi di insere le batterie con le polarità e nella posizione corretta.
• Usare batterie dello stesso tipo. Non usare mai tipi diversi di batterie assieme.
• Posso n o essere usate via batterie ricaricabili che batterie non ricaricabili. Fare riferimento alle indicazioni sull'etichetta.
• Quandro si prevede di non utilizzato il telecommando per un lungo periodo (più di un mese), rimuoverere le batterie per prevenir perdite. Se si verificassero delle perdite, pulire il vano batterie e sostituire le batterie con altri di nuove.
• Non riscaldare o disassemblare le batterie e non gettarle nel fuoco.

Collegamento delle antenne

Antenna FM interna

Collegare l'antenna FM a filo alla presa FM 75 , stendere il filo e sintonizzato l'apparecchio sulla propria emittente preferita (vedi pagna 77). Installare l'antenna a parete o sul telaio di una finestra e spostarla fino a trovare la posizione che consente la migliorie ricezione: fissare allora l'antenna in quel punto con puntine da disegno, chiodini o qualcosa di simile.

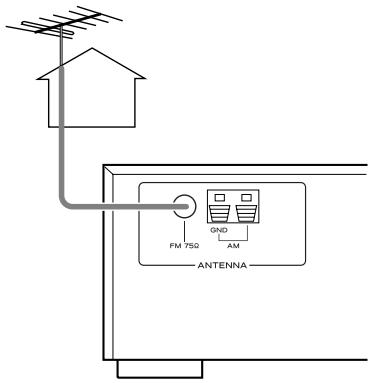

Antenna FM esterna

Nelle zone in cui i segnali FM arrivano deboli, sare necessario installare un'antenna FM esterna. Di solito, dovrebbe essere sufficiente un'antenna a 3 elementi; quando perché si vivere un una località nella quale i segnali FM sono particolarmente deboli, sare opportuno scegliere un'antenna a 5 o più elementi.

• Quando si utilizes un'antenna esterna, ricordarsi di staccare l'antenna FM interna.

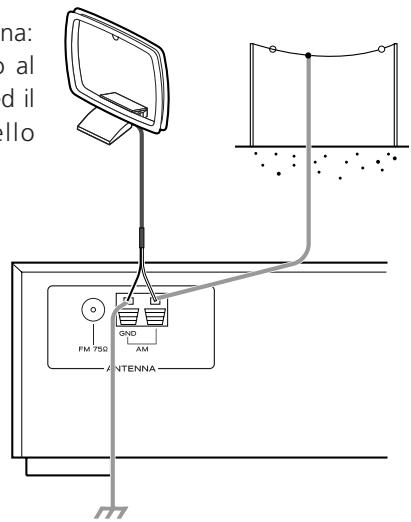

Antenna AM a telaio interna

L'antenna a telao AM di elevate prestazioni, compresa nella fornitura di quest'apparecchio, garantisce un'ottima ricezione in quasi tutte le località.

Affinché l'antenna a telaio possa rimanere diritta, inserire la parte sporgente nell'incavo praticato nella base.

Collegare i cavi dell'antenna a telaioagli apposti terminali AM del sintonizzatore.

Aansluitingen

Appoggiare l'antenna su uno scaffale oppure fissarla al telaio di una finestra, od altri, scegliendo la direzione che garantisce la migliorie ricezione. Installare l'antenna lontano quando possibile da altri conduttori d'elettricità (cavi d'alimentazione, cavetti dei diffusori, cavi di collegamento, e simili).

Antenna AM esterna

Se l'antenna AM fornita non garantisce una buona ricezione (spesso perché si trova troppo lontano dal trasmettitore, oppure in un edificio di cemento, od altri), potrebbe essere necessario installare un'antenna AM esterna.

Si più acquistare un'antenna AM di buona qualità oppure, se non fosse disponibile, si più usare un filo isolato lungo più di 5 metri e collegarne un'estremità, après averla privata del rivestimento, all'apposto terminale, come qui illustrato.

Il filo dell'antenna dovrè essere steso all'esterno, oppure all'interno vicino a una finestra. Per migliorare la qualità della ricezione, collegare il terminale GND ad una presa di terra affidabile.

Nota:

Anche quando si usa un'antenna AM esterna, non è consigliabile scollegare l'antenna AM interna a telao.

Antenna AM esterna

Antenna AM a telaio interna: Collegate il cavetto nero al terminale sinistro (GND) ed il cavetto bianco a quello destro.

ATTENZIONE:

• Prima di eseguire i collegamenti, spegnete tutti gli apparecchi.
• Leggete le istruzioni relative a ciascun componente che intendete utilizzare con但这a unità.
• Accertatevi quindi di inseire saldamente nella presa di rete le relative spine. Al fine di prevenire ronzii e rumore, evitate di raggruppare i cavi dei segnali di interconnessione con quello di alimentazione CA overo con i cavi degli altoparlanti.

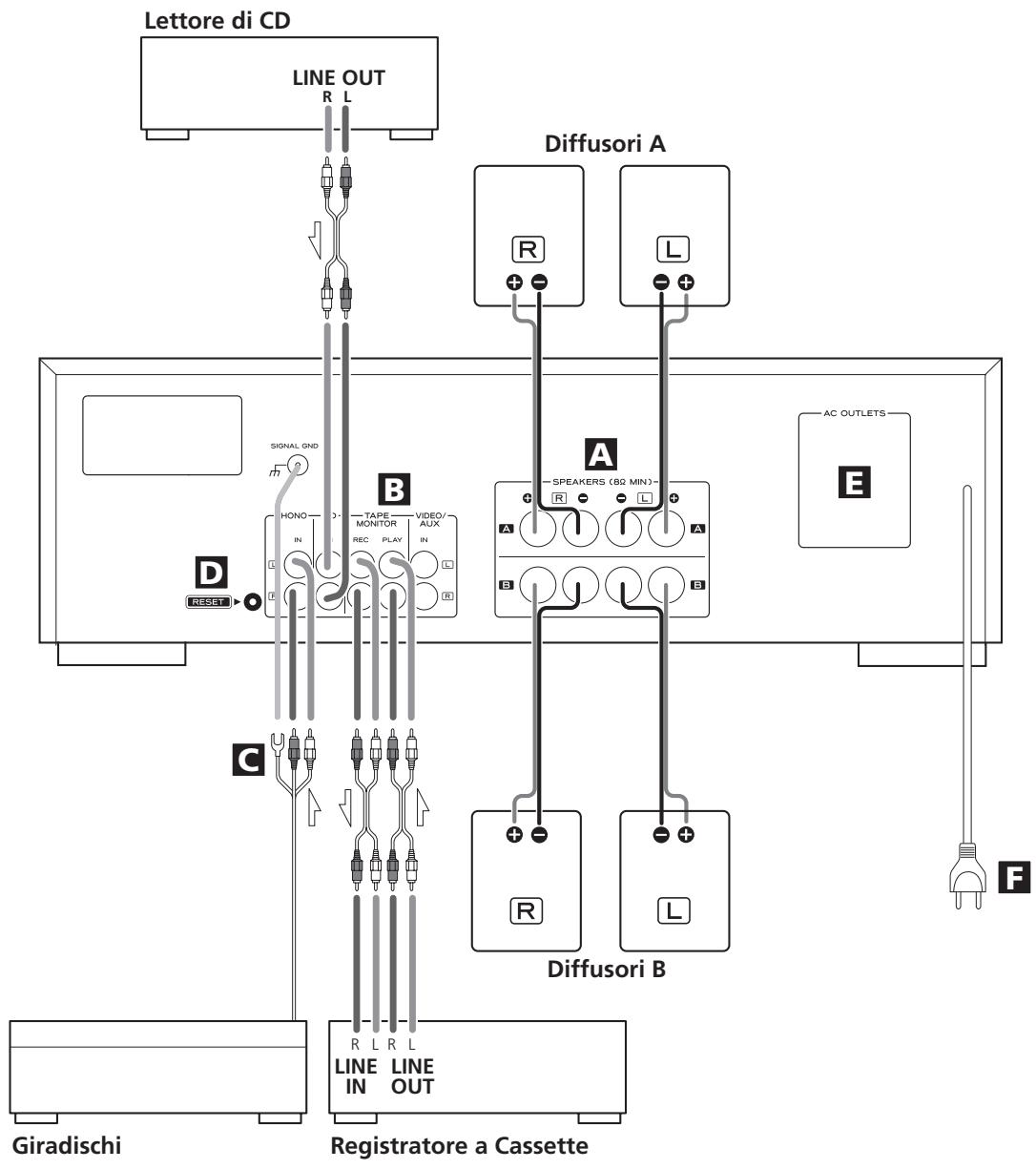

A Collegamento dei diffusori

Attenzione:

Per evitare che l'uscita improvisa di un segnale ad altissimo livello danneggi i diffusori, ricordarsi sempre di togliere l'alimentazione prima di effettuare quello collegamento.

• Verificare l'impenenza dei diffusori utilizzati: delve essere di 8 Ω o più
• I terminali neri, contrassegnati -, hanno polarità negativa. Di solito, l'estremità positiva del cavo di un diffusore è appositamente contrassegnata, o di colore diverso, per poterla distinguere dall'estremità negativa. Inserire perché l'estremità contrassegnata nel terminale + e quella sulla contrassegno nel terminale nero -.
• Preparare i cavi di collegamento dei diffusori spellando le loro estremità per una lunghezza massima di 10mm (non di più, per non provocare un cortocircuito) e attorcigliarle poi strettamente in modo che non si abbiano a formare parte di cavo "libere":

ATTENZIONE:

Le parti metalliche dei due fili non devono toccarsi, per non provocare un cortocircuito, con relativivo danneggiamento degli stadi finali di amplificazione.

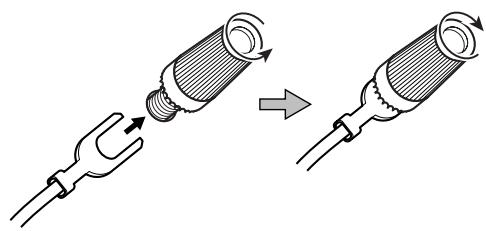

Per effettuare il collegamento:

1. Ruotare in senso antiorario il cappellotto del connettore per allentarlo.
2. Inserire a fondo il filo nel connettore e ruotare in senso orario il cappellotto per rendere ben saldo il collegamento:

Accertarsi che nel connettore entri sostanto la parte metallica del filo, perché nessun residuo del rivestimento in plastica.

1. Per accertarsi che il collegamento sia stato ben effettuato, provare a tirare leggermente il filo.

Prese CD, TAPE MONITOR, VIDEO/AUX

Servono per l'ingresso/uscita del segnale audio analogico a 2 canali. Per il collegamento usare cavi RCA disponibili in commercio.

Eseguite i collegamenti nel seguente modo:

spinotto bianco presa bianca (L: canale sinistro)

spinotto rosso presa rossa (R: canale destro)

C Connettori phono e presa di terra

Collegare i connettori tipo RCA del giradischiagli ingressi phono. Eseguite i collegamenti nel seguente modo: spinotto bianco presa bianca (L: canale sinistro) spinotto rosso presa rossa (R: canale destro)

Collegare il cavetto di messa a terra del giradischi con il connettore sul pannello posteriore (SIGNAL GROUND).

D RESET

Nei seguenti casi, i tasti potrebbero funzionare in modo improprio:

• quando ilsystema ha subito danni dovuti a sovratensioni.
• quando l'alimentazione è instabile o disturbata.

In tali condizioni, premere leggermente l'interruttore RESET una o due volte con una matita o una penna a sfera.

Tutte le regolazioni memorizzate (emittenti preselezionate, eccetera) verranno così cancellate.

Presa di corrente (Non commutata)

Questa presa è utilizzabile solo quando l'apparecchio è accesso o in stand-by.

Quando è spento esta presa è inutilizzabile.

Avverenza:

Accertarsi che il consumo totale di tutti gli appearecchi collegati a但这a presa non superi il valore di 100 watt.

F Cavo d'alimentazione

Dopo aver eseguito tutti i collegamenti necessari, insere la spina del cavo d'alimentazione in una presa di corrente.

Accertarsi che il cavo d'alimentazione venga inserito in una presa che eroghi la corretta tensione.

Per inseire od estrarre il cavo d'alimentazione afferrarlo sempre per la spina.

• Dovendo staccare il cavo d'alimentazione alla presa di rete, non tirarlo direttamente, ma afferrarlo per la spina.

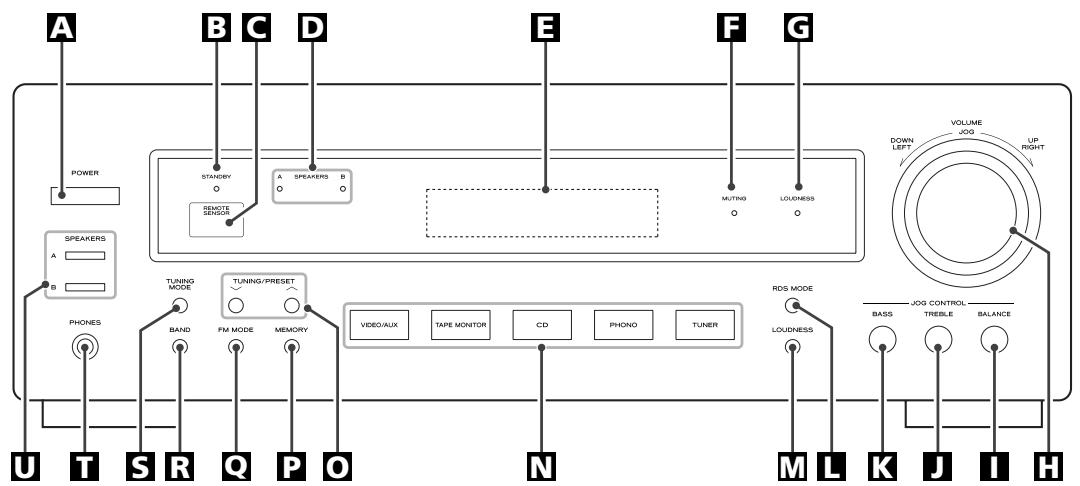

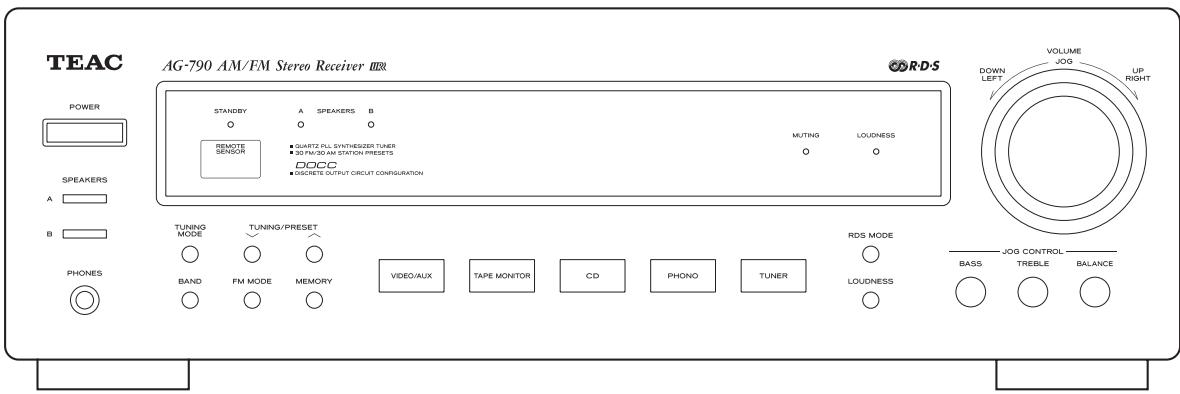

Nota:

Per amplificare la spiegazione, queste descrizioni riportano i nomi di tasti e controli situati sul pannello frontale dell'apparecchio, perché nessun riferimento all'uso del telecomando.

A POWER

Questo interrupttre commuta l'apparecchio alla condizione di standby a quella di spegnimento.

Quando l'interruttore POWER si trovava in posizione OFF, l'apparecchio assorbe alla presa CA potenza nominale di non utilizzato.

Indicatore di standby.

Si accende quando l'apparecchio si trova in condizione di standby e si spegne quando l'apparecchio viene acceso.

Quando l'apparecchio è in stand-by, per accenderlo premere il tasto POWER del telecomando o uno dei tasti (TUNER, PHONO, CD, TAPE MONITOR o VIDEO/AUX) sul pannello frontale.

C Sensore

Quando si utilizes il telecomando, dirigere il suo segnale verso quello sensore.

Indicatore SPEAKERS (diffusori)

Si accende quando il tasting SPEAKERS (A o B) è arrivato.

E Finestra di visualizzazione (display)

Quando l'apparecchio è acceso,在哪 lo stato operativo corrente.

F Indicatore MUTING

Lampeggia durante il silenziamo.

G Indicatore LOUDNESS

Si accende quando il tasting LOUDNESS è Attivo.

VOLUME/JOG

Ruotare esta manopola (o premere i tasti VOLUME del telecomando) per regolare il volume principale.

1 BALANCE

Per regolare il bilanciamento dei canali premere quello tasto e poi ruotare la manopola VOLUME/JOG per poter effettuare l'operazione.

TREBLE

Per aumento o diminuire la resa dei toni acuti premere quello tasto e poi ruotare la manopola VOLUME/JOG per poter effettuire la regolazione.

BASS

Per aumento o diminuire la resa dei toni bassi premere quello tasting e poi ruotare la manopola VOLUME/JOG.

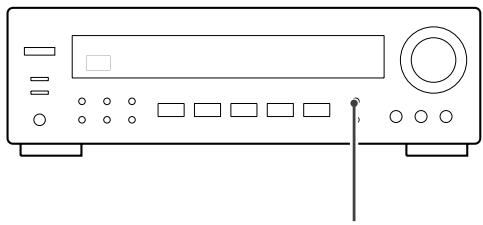

L RDS MODE

Quando il sintonizzatore è commutato nella gamma FM, quello tastingo servono per la funzione RDS.

W LOUDNESS

Premere quello tasto per aumento la resa dei toni bassi durante l'ascolto a bassi volumi.

N INPUT

(CD, PHONO, TUNER, TAPE MONITOR, VIDEO/AUX)

Usare quosti tasti per selezionare una sorgente d'ingresso.

Quando l'apparecchio è in stand-by se premerete uno qualsiasi di questi tasti si accenderà automaticamente.

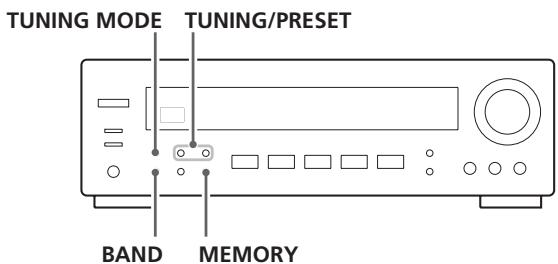

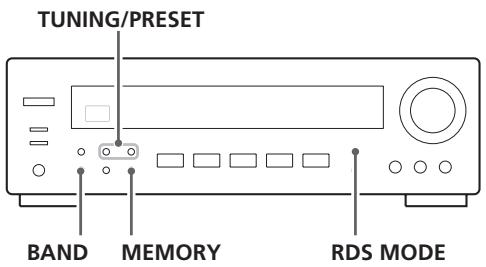

TUNING/PRESET

Nel modo di sintonia manuale, questi tasti sintonizzano le emittenti; nel modo di sintonia "preset", selezionano le emittenti memorizzate.

P MEMORY

Inserisce in memoria le emittenti preselezionate.

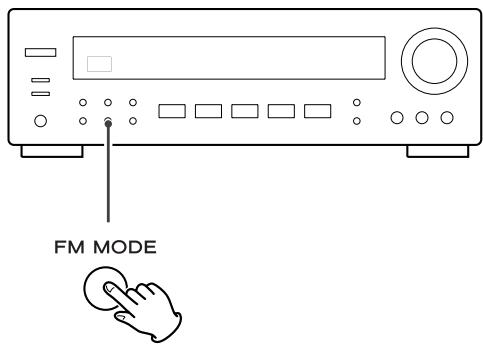

FM MODE

Quando nel sintonizzatore è attiva la gamma FM, quello tasto selezione l'ascolto stereofonico o monofonico.

BAND

Permette di commutare tra le gamme radio FM oppure AM.

TUNING MODE

Usare甚么 tasto per selezionare un modo di sintonia

T PHONES

Quando si desidera un ascolto "privato", insertire qui la spina della cuffia; regolare poi il volume con la manopola VOLUME.

SPEAKERS

Questo tasto attiva od esclude il funzionamento dei diffusori.

ON: il suono esce dai diffusori.

OFF : nessun suono viene emesso dai diffusori.

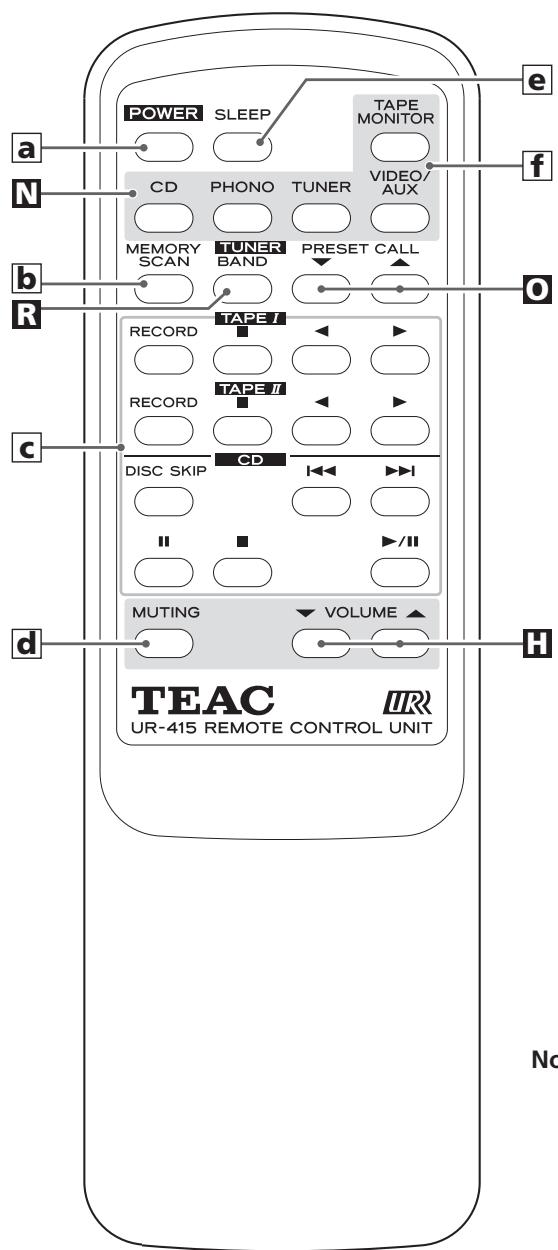

a POWER (standby/on)

Quando il tasting di accensione è stato premuto,tramite quello tasting potrete accendere l'apparecchio o lasciarlo in stand-by.

b MEMORY SCAN

Effettua la scansione dei canali preselezionati.

Tasti dedicati all'operatività di un registraratore a cassette e di unlettore di CD TEAC.

Per comandare le funzioni di componenti TEAC dotati del logo UR potete utilizzato quosti tasti.

d MUTING

Esclude temporaneamente il segnale audio.

e SLEEP

Predispone lo spegnimento ridardato dell'apparecchio.

f INPUT

(CD, PHONO, TUNER, TAPE MONITOR, VIDEO/AUX)

Usare questi tasti per selezionare una sorgente d'ingresso.

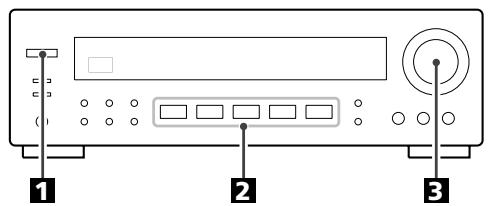

1 Premere il tastingo POWER per accendere l'apparecchio.

• Subito dopo aver acceso l'apparecchio l'indicatore di MUTING lampeggia per pochi attimi. Ciò è normale.
• Quando l'apparecchio è in stand-by e la luce che indica quello stato è accesa, premendo sul telecommando il tasto POWER o uno dei tasti (TUNER, PHONO, CD, TAPE MONITOR o VIDEO/AUX) sul pannello frontale quello si accenderà.

2 Selezionare la sorgente che si desidera ascoltare premendo uno dei tasti di selezione degli ingressi.

Funzione Tape Monitor

Volendo selezionare la sorgente collegata agli ingressi TAPE MONITOR, premere il tasto TAPE MONITOR: diventa così attiva la funzione d'ascolto del nastro. L'indicatore "TAPE _MON" si accende.

Per disattivare esta funzione, premere ancora il tasto TAPE MONITOR.

• Quando è attiva la funzione Tape Monitor, si può ascoltare esclusivamente il segnale proveniente dalla sorgente TAPE. Per ascoltare il segnale di altre sorgenti, bisogna perché verificare che la funzione Tape Monitor sia disattivata.

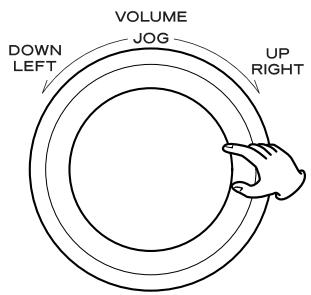

3 Attivare in riproduzione la sorgente, poi aumento gradualmente il volume, ruotando la manopola VOLUME, fino a raggiungere il livello richiesto.

Registrazione di una sorgente

1. Scegliere la sorgente da registrarare premendo uno dei tasti di selezione degli ingresschi.

1. Iniziare la registrazione.

2. Quando ai connettori TAPE MONITOR (PLAY e REC) è collegato un registratore a cassetta a 3 testine, attivando la funzione Tape Monitor durante la registrazione, si può ascoltare quello che state registrando e non il segnale proveniente alla sorgente.

VIDEO/AUX

TAPE MONITOR

CD

PHONO

TUNER

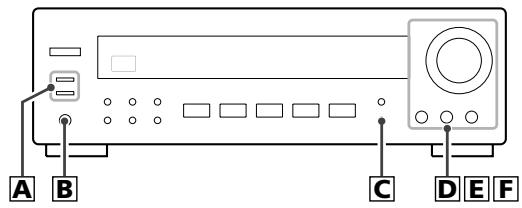

A Attivazione/disattivazione dei diffusori

Per attivare o disattivare i diffusori premere il tasting SPEAKERS (A o B).

L'accensione dell'indicatore SPEAKERS segnala che i diffusori sono attivi.

SPEAKERS

ATTENZIONE:

Se avete collegato i diffusori alle uscite SPEAKER A, per attivare l'ascolto premete il tastingo SPEAKER A.

Se alle uscite SPEAKER B non avete collegato diffusori ricordateVi di non premere il tasto SPEAKER B altrimenti non arrivare segnale ai diffusori collegati alle uscite SPEAKER A e viceversa.

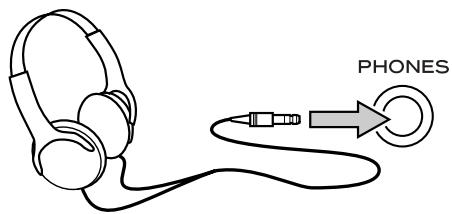

B Uso della cuffia

Volendo ascoltare senza disturbare il prossimo, ridurre dapprima al minimo il livello audio dell'apparecchio. Inserire la spina della cuffia nella presa PHONES, e poi regolare il volume ruotando la manopola VOLUME.

Per escludere il suono che esce diffusori, premere nuovamente il tasto SPEAKERS.

ATTENZIONE

Abbassate sempre il volume prima di collegare le vosre cuffie. PER EVITARE DANNI ALL'UDITO - Non indossate le cuffie prima di averle collegate.

C Tasto LOUDNESS

Premendo quello tasto aumentoa la resa dei toni bassi durante l'ascolto ai bassi volumi.

Escludete esta funzione quando ascoltate a volume normale.

LOUDNESS

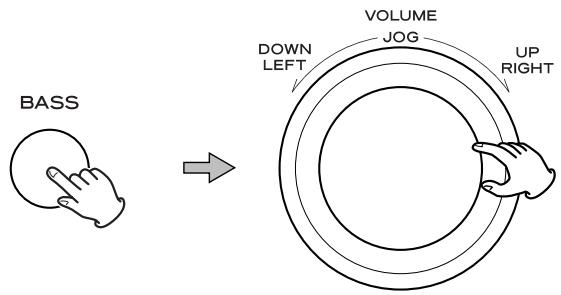

D Controllo dei toni bassi

Serve per regolare il livello delle basse frequenze.

1. Premete il tasto BASS. Sul display apparirà "BAS".
2. Entro max. 3 secondi ruotate la manopola per regolarne il livello.

Questo più essere scelto tra diversi livelli da -10a + 10

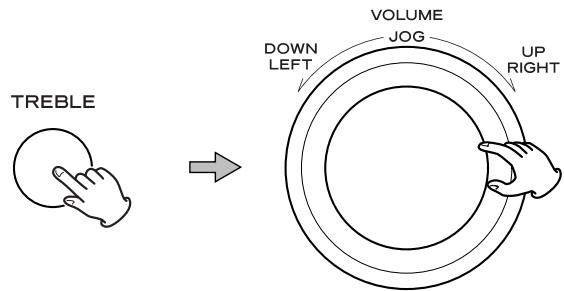

E Controllo dei toni alto

Serve per regolare il livello delle alte frequenze.

1. Premete il tasto TREBLE. Sul display apparirà "TRE".
2. Entro max. 3 secondi ruotate la manopola per regolarne il livello.

Questo potrè assere scelto tra diversi livelli da -10 a +10.

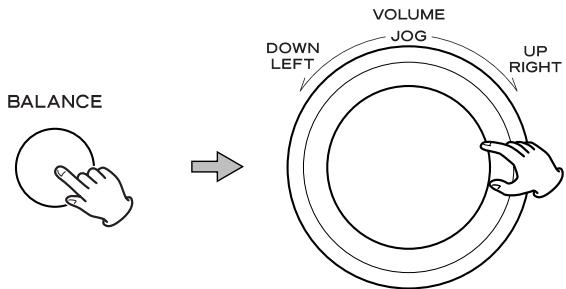

F Regolazione del bilanciamento dei diffusori anteriors

1. Premete il tasto BALANCE. Sul display apparirà "BAL".
2. Entro max.3 secondi ruotate la manopola per regolarne il livello.

Questo potrè essere scelto tra L+16 fino a R+16:

$$ L + 1 6 \dots L + 1 \leftarrow C E N T \rightarrow R + 1 \dots R + 1 6 $$

Di norma, lasciare la manopola in posizione centrale (CENT).

Temporizzatore di spegnimento

Si può stabilire di spegnere il sistema ad un'ora desiderata.

Premete ripeturamente il tasting SLEEP sino a fare apparire sul display l'ora desiderata.

L'ora di spegnimento può essere modificata a passi di 10 minuti.

SLEEP 90 (80, 70 ... 10)

L'indicatore SLEPP si illumina e l'apparecchio si spegne 90 (oppure 80, 70,... 10) minuti più tardi.

Visualizzazione normale

Il temporizzatore di spegnimento non è attivo.

• Quando si imposta il temporizzatore di spegnimento, la luminosità del display viene attenuata.
• Se desiderate verificare il tempo residuo, premete una volta il tasting SLEEP. Per 3 secondi viene visualizzato il tempo residuo e quando l'apparecchio ritorna alla normale visualizzazione.

Silenziamento

Per silenziare temporaneamente l'audio, premete il tasting.

Per ripristinare l'audio, premete nuovamente il tasto MUTING.

Regolando il volume durante lo stato di silenziamento, la relativa funzione si cancella.

• Durante il silenziamento l'indicatore MUTING lampeggia.

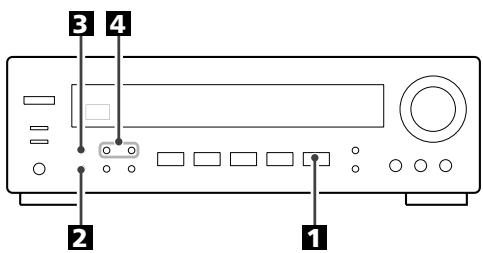

1 Per selezionare TUNER, premere il tasto TUNER.

Scegliere la gamma AM o FM con il tasto BAND.

Se l'indicatore "CH" è illuminato, premete il tasto TUNING MODE in modo da selezionare il modo di sintonizzazione manuale.

L'indicatore "CH" quindi scompare dal display.

Questo tasto viene pertanto utilizzato per modificare il metodo di sintonizzazione dell'apparecchio.

4 Selezionate la stazione che desiderate ascoltare (seLECTIONe automatica).

Mantenete premuto il tasting TUNING/PRESET da 0,5 a 2 secondi.

Una volta sintonizzata la stazione, il processo di sintonizzazione si arresta automaticamente.

Se desiderate interrompere il processo di sintonizzazione, promete nuovamente il tasto TUNING/PRESET.

Selezione di stazioni non automaticamente sintonizzabili (seLECTIONe manuale)

Premendo brevamente il tasto TUNING/PRESET (0,5 secondi o meno), la frequenza varia di un valore o passo fisso.

Premete ripeturamente il tasting TUNING sino a quando individuate la stazione che desiderate ascoltare.

• Alla corretta sintonizzazione di una trasmissione, sul display appeare l'indicazione "TUNED".

Tasto FM MODE

La pressione di questo tasto determina l'alternanza tra il modo stereofonico ed il modo monofonico.

Stereo

Le stazioni FM stereofoniche vengono ricevute in modo stereofonico, notamment sul display si illumina l'indicazione STEREO.

• Se il suono è distorto e l'indicatore "STEREO" lampeggia,cisiona che il segnale non è sufficiente per una corretta ricezione in stereo. In quello caso, commutare in modo MONO.

Mono

Selezionate quello modo per compensare la ricezione di stazioni FM stereofoniche deboli. In quello modo la ricezione diviene forzatamente monofonica, riducendo il rumore indesiderato.

Memorizzazione manuale delle emittenti

É possible memorizzare, rispettivamente nei canali da 1 a 30, le stazioni FM ed AM desiderate.

1 Sintonizzato un'emittente che si desidera ascoltare (seguendo i passi 1 - 4 della pagina 77).
Premere il tastinge MEMORY.

MEMORY

3 Mentre l'indicatore "MEMORY" lampeggia, selezionare un canale in cui memorizzare l'emittente con i tasti TUNING/PRESET, e poi premere il tastingo MEMORY.

Per memorizzare altre emittenti, ripetere i passi 1 - 3.

Memoria tampone

Se l'interruttore di accensione Power viene posizionato su OFF (spento) o viene a mancare la corrente di alimentazione per altre 3 giorni, tutte le regolazioni memorizzate compreso le emittenti si cancelleranno.

Per evitare che ciò avvenga si consiglia di tenere l'AG-790 in stand-by quando non lo si usa.

Scelta delle emittenti preselezionate

1 Scegliere la gamma AM o FM con il tasto BAND.

Se l'indicatore "CH" non è acceso, premere il tasto TUNING MODE per attivare il modo di sintonia preset.

3 Continue a premere i tasti TUNING/PRESET sino a trovare l'emittente preselezionata che si desidera.

Scansione delle emittenti memorizzate

1. Scegliere la gamma AM o FM con il tasting BAND.

1. Premere il tasto MEMORY SCAN del telecomando.

La scansione delle emittenti memorizzate avviene ad intervalli di 5 secondi.

Quando viene individuata l'emittente che si desidera ascoltare, premere ancora MEMORY SCAN per interrompere l'operazione.

• Un'emittente memorizzata ma priva di segnale verrà automaticamente saltata.

RDS (Radio Data System)

Radio Data System (RDS) è un servizio radiofonico che permette alle emittenti di trasmettere informazioni supplementari insieme alla normale programmazione.

I segnali RDS si possono ricevere solo in Europa, nella gamma FM.

1 Sintonizzare un'emittente FM (come descritto nei passi 1 - 4 a pagina 77).
2 Premere il tasting RDS MODE.

RDS MODE

Ogni volta che si preme brevamente il tasto RDS MODE, vengono visualizzate le varie opzioni del sistema, nel seguente ordine:

Quando si selezione PS, lampeggia per 4 secondi l'indicatore "PS", poi vengono visualizzati i dati PS o il nome dell'emittente. In assenza di dati PS, sul display comparirà la frequenza.

PTY (Programme Type)

Quando si selezione PTY, lampeggia per 4 secondi l'indicatore "PTY", poi viene visualizzato il tipo del programma.

In assenza di dati PTY, sul display comparirà la frequenza.

RT (Radio Text)

Quando si selezione RT, lampeggia per 4 secondi l'indicatore "RT", poi vengono visualizzate le ultime notizio dell'emittente sintonizzata (64 simboli al massimo).

In assenza di dati RT, sul display comparirà la frequenza.

Quando si selezione TA, lampeggia per 4 secondi l'indicatore "TA", poi il sistemacca un'emittente che trasmetta informazioni sul traffico.

• Quando l'emittente trovata smette di trasmettere informazioni sul traffico, il sistema neriba subito un'altra, earsi via.

CT (Clock Time)

Quando si selezione CT, lampeggia per 4 secondi l'indicatore "CT", poi viene visualizzata l'ora esatta fornita dall'emittente.

In assenza di dati CT, ilsystema commuta automaticamente sull'opzione PS.

RDS (Programmi PTY)

NEWS : annunci brevi, eventi, interviste, resoconti, cronache dal vivo.

AFFAIRS : proposte che comprendono annunci diversi dalle notizie, documenti, discussioni, analisi e casi via

INFO : informazioni giornaliere o di utilità quali previsioni meteo, consigli ai consumatori, assistenza medica, eccetera

SPORT : servizi dedicati a tutti gli sport

EDUCATE : informazioni didattiche e culturali

DRAMAR : concerti di agli tipo e adattamenti teatrali a punctate

CULTURE : tutti gli aspetti della cultura nazionale o locale, comprese funzioni religiose, filosofia, sociologia, teatro, eccetera

SCIENCE : programmi sulle scienze naturali e sulla Tecnologia

VARIED :programmi per il grande pubblico, come quiz, intrattenimento, interviste, commedie, satira, eccetera.

POP M :programmi di musica commerciale e popolare, hit parade di dischi, eccetera

ROCK M. : musica moderna, di solito composta ed eseguita da giovani musicisti

EASY M : musica pop, con brani che durano in genere meno di 5 minuti

LIGHT M : musica classica, strumentale, corale, e musica leggera preferita dai non professionisti

CLASSICS :orchestre che eseguono opere liriche, musica sinfonica, da camera, eccetera

OTHER M : generi musicali diversi (Rhythm & Blues, Reggae, eccetera)

WEATHER : condizioni e previsions del tempo

FINANCE : resoconti finanziari, commerciali, quotazioni dei cambi

CHILDREN : programmi per i bambini

SOCIAL :programmi di argomento sociologico

RELIGION : programmi di argomento religioso

PHONE IN : programmi nei quali il pubblico può intervenire telefonicamente

TRAVEL : resoconti di viaggio

LEISURE :programmi sulle attività ricreative

JAZZ : musica jazz

COUNTRY : musica country

NATION M : musica caratteristica delle varie nazioni

OLDIES : canzoni dei cosiddetti "tempi d'oro" della musica pop

FOLK M : musica folcloristica

DOCUMENT:documentari

TEST

ALARM :programma riservato alle comunicazioni riguardanti situazioni d'emergenza o disastri naturali

Questa funzione permette di ricercare una data emittente.

1 Selezionare la gamma FM premendo il tasto BAND.

2 Premere il tasting RDS MODE per più di 2 secondi.

Sul display lampeggia l'indicatore "SEARCH".

Per selezionare il desiderato tipo di programma (PTY) utilizzare i tasti TUNING/PRESET.

Sono disponibili 31 categorie di dati PTY.

L'indicazione del programma prescelto lampeggerà sul display.

4 Premere il tasto MEMORY.

MEMORY

Il lampegliare si interrompe.

5 Premere il tasto TUNING/PRESET.

Inizia l'operazione di ricerca.

• Quando il programma scelto è stato trovato, la ricerca si farma e viene visualizzato il tipo del programma.
• Se la ricerca PTY non riesce a trovare il tipo di programma scelto, l'operazione si interrompe, e viene ripristinata la frequenza iniziale.
• Per fermare l'opération di ricerca, premere il tasting RDS MODE.

Nell'eventualità di un comportamento difettoso di quest'apparecchio, prima di rivolgersi al rivenditore dove è stato acquistato oppure a un Centro assistenza TEAC, verificare se il difetto compare nell'élenco che segue e provare a risolverlo come consigliato.

Non arrivava la corrente

Verificare che la spina del cavo d'alimentazione sia inserita a fondo nella presa di rete. Per verificare se c'è corrente nella presa di rete, provare ad insertirvi un altro appearecchio, come un ventilatore o un phon.

Non esce suono dai diffusori

Regolare il volume ruotando la manopola VOLUME.
Posizione al centro (CENT) il controllo di bilanciamento
Controllare che il collegamento dei diffusori e dei componenti si ben fatto.
Se avete collegato i diffusori alle uscite SPEAKER A, per attivare l'ascolto premete il tasto SPEAKER A. Se alle uscite SPEAKER B non avete collegato diffusori ricordateVi di non premere il tasto SPEAKER B altrimenti non arrivare segnale ai diffusori collegati alle uscite SPEAKER A e viceversa. Detto in altre parole, selezionate soltanto l'uscita alla quale sono collegati i diffusori.
→ Se la funzione "TAPE MON" è attiva e la relatività indicazione luminosa è accesa, premete il tasto TAPE MONITOR per disattivarla.

Il volume dei diffusori A è diverso da quello dei diffusori B.

Il volume e la qualità del suono sono differire a seconda del tipo e delle caratteristiche dei diffusori impiegati.

Se decidete di ascoltare contemporaneously due coppie di diffusori assicurate Vi che siano dello stesso modello.

L'audio è disturbato

L'amplificatore si trovava troppo vicino a un tevisore od alto elettrodomestico. Allontanarlo, oppure spagnere l'altro appearecchio.
Verificare che il cavo della messa a terra del giradischi sia ben fissato al connettore SIGNAL GND sul pannello posteriori dell'AG-790.

Il suono s'interrompe durante l'ascolto, oppure manca del tutto却又 se l'amplificatore è regolarmente alimentato

L'impedenza dei diffusori è minore di quanto prescritto.
Togliere l'alimentazione e riducendo il volume.

Risposta scarsa dei toni bassi

La polarità ( / ) del diffusore è invertita. Verificare che i cavi di collegamento di tutti i diffusori siano stati collegati con la corretta polarità.

Impossibile ascoltare un'emittente radio, oppure il segnale è troppo debole.

Verificare che I'antenna sia correttamente collegata.
Sintonizzare I'emittente in modo corretto.
Se il teilevisore troppo vicino all'apparecchio, spegnerlo.
Spostare l'antenna in una nuova posizione che garantisce una migliorere ricezione.
Può darsi che sia nécessaria un'antenna esterna.

Si riceve un segnale mono ancpe se la trasmissione è stereofonica.

Premere il tasting FM MODE.

Non funziona il telecomando

Premere l'interrottore POWER dell'apparecchio, per accenderlo.
Puo dansi che le pile siano scariche: sostituirle con pile nuove.
Usare il telecomando entro il suo raggio d'azione (5 metri) e punctarlo verso il pannello frontale dell'apparecchio.
Eliminare qualsiasi ostacolo che impedisce il percorso del segnale dal telecomando all'apparecchio.
Se fosse accesa una forte lampada vicino all'apparecchio, spegnerla.

Se non si riuscisse a ripristinare il normale funzionamento, provare a staccare il cavo d'alimentazione alla presa di rete, e poi inserirlo di nuovo.

Manutenzione

Per pulire quest'apparecchio utilizzato un panno inumidito con una soluzione d'acqua e sapone neutro oppure con un panno inumidito con lo stesso tipo di soluzione utilizzata per pulire la tastiera del computer. Poi rimuovere completamente agli residuo.

Non usare mai prodotti a base di alcol o benzina che potrebbero danneggiarlo irreparabilmente.

Amplificatore

Potenza max. 100+100 watt RMS, 8 ohm, 1 KHz

Distorsione armonica totale 0,05 % @ 80 watt, 1 KHz

0,9 % @ 100 watt, 1 KHz

Sensitività ed impedenza ingresso audio . . . . . . PHONO: 6,5 mV/22 Kohm, LINE: 230 mV/22 Kohm

Risposta in frequenza. . PHONO: da 20Hz a 20 KHz, +/-3 dB, LINE: da 20 Hz a 35 KHz, -3dB

Rapporto segnale/rumore PHONO: 75 dB (IHF-A), LINE: 90 dB (IHF-A)

Comandi dei toni. BASS: +/-10 dB a 100 Hz, TREBLE: +/-10 dB a 10 KHz

Controllo "loudness" +4 dB a 100 Hz

Sintonizzatore FM

Gamma di sintonizzazione . da 87,5MHz a 108,0MHz, a scatti di 50 KHz

Sensibilità utile. Mono: 10 dBμV/m

Sensitività di silenziatione (50dB). Mono: 15 dBμV/m, Stereo: 33 dBμV/m

Rapporto di ricezione d'immagine 35 dB

Rapporto di suppressione AM 50 dB

Distorsione armonica (1KHz). Mono: 0,5 %, Stereo: 0,5 %

Risposta in frequenza da 20 Hz a 15 KHz, -3 dB

Separazione stereo (1KHz). 35 dB

Rapporto segnale/rumore. Mono: 70 dB, Stereo: 65 dB (IHF-A)

Sintonizzatore AM

Gamma di sintonizzazione da 522 Hz a 1.620 KHz (a scatti di 9 KHz)

Sensibilità utile 55 dB

Distorsione armonica totale. 1 % a 100 dBuV/m

Rapporto segnale/rumore 40 dB a 100 dBuV/m

Generali

Alimentazione. corrente alternata a 230 V, 50 Hz

Consumo 280 W

Presa ausiliaria di corrente . Non commutata x 1

(Accertarsi che la corrente totale assorbita da tutti gli appearecchi collegati a但这a presa non superi 100 watt.)

Dimensioni (L x A x P). 435 x 144 x 330 mm

Peso (netto). 7,4 Kg.

Accessor in dotazione :

Antenna circolare AM x 1

Antenna FM x 1

Telecomando (UR-415) x 1

Batterie (AA, R6, SUM-3) x 2

• L'aspetto e le caratteristiche sono soggetti a modifiche alla preavviso.
• Le illustrazioni possono lievamente differire dai modelli di produzione.

Inhoud
