MANUALE UTENTE WOLFDALE1333-GLAN-M ASROCK

2 all A Sage è | Intel 22 LITE

Grazie per aver scelto una scheda madre ASRock Wolfdale1333-GLAN/M, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellentie il design robusto si conformano allimpegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all'Installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto. essere aggiornati, pertanto il contenuto di questo manuale pud subire variazioni senza preawviso. Nel caso in cui questo manuale sia modificato, la version aggiornata sarà disponibile sul sito di ASRock senza altro awviso. Sul sito ASRock si possono anche trovare le più recent schede VGA e gli elenchi di CPU supportate. ASRock website htip:/mww.asrock.com Se si necessita dell'assistenza tecnica per questa scheda madre, visitare il nostro sito per informazioni specifiche sul modello che si ( ) Le specifiche della scheda madre e il software del BIOS possono sta usando. www.asrock.com/supportindex.asp

1.1 Contenuto della confezione

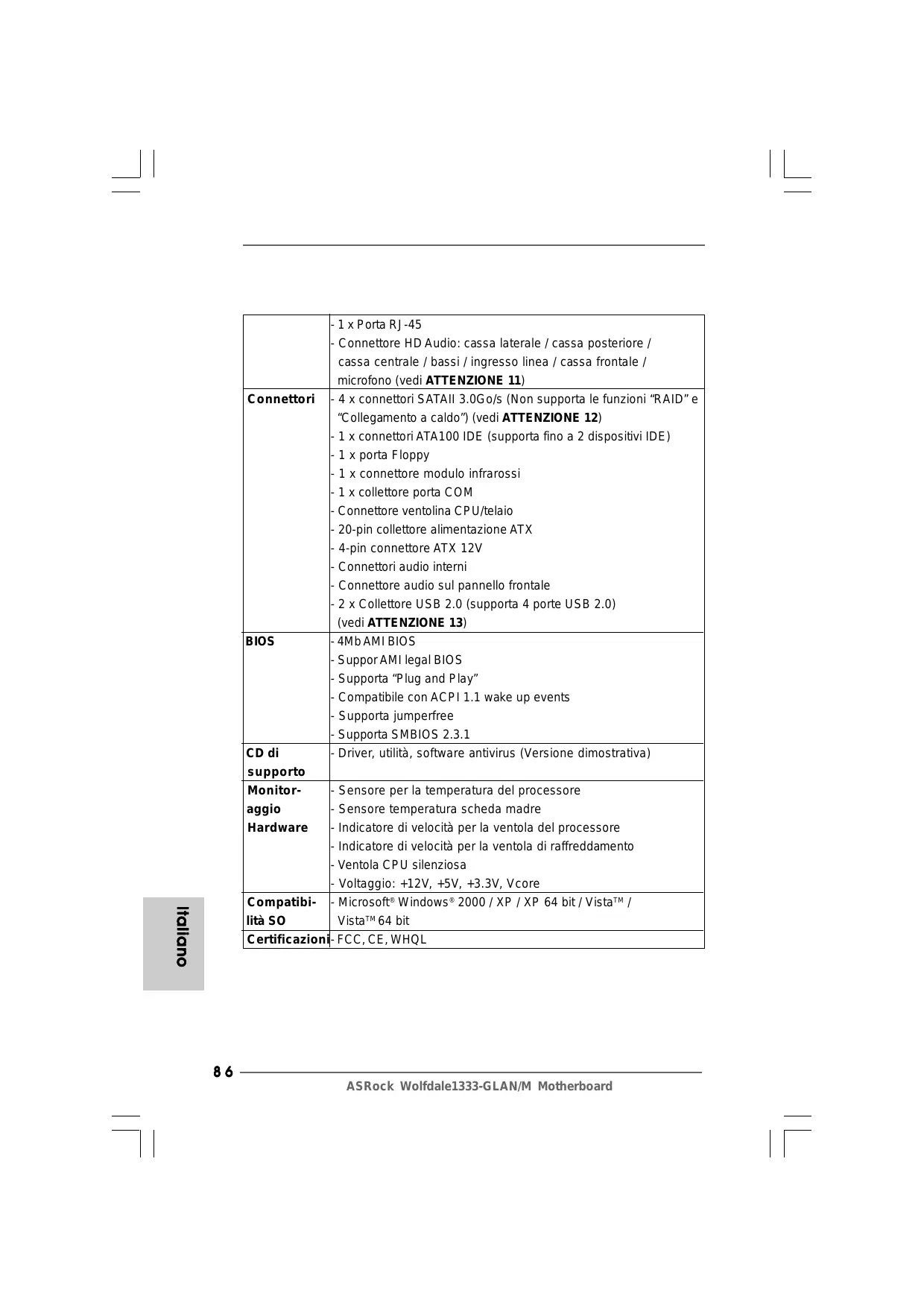

- 1 x Porta RJ-45 | Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 11) Connettori [ 4 x connettori SATAII 3.0Go/s (Non supporta le funzioni "RAID" e “Collegamento a caldo”) (vedi ATTENZIONE 12) L 1 x connettori ATA100 IDE (supporta fino a 2 dispositivi IDE) 1 x porta Floppy | 1 x connettore modulo infrarossi : 1 x collettore porta COM | Connettore ventolina CP U/telaio | 20-pin collettore alimentazione ATX | 4-pin connettore ATX 12V | Connettori audio interni | Connettore audio sul pannello frontale : 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) {vedi ATTENZIONE 13) BIOS - 4Mb AMI BIOS | Suppor AMI legal BIOS | Supporta “Plug and Play” | Compatibile con ACPI 1.1 wake up events | Supporta jumperfree | Supporta SMBIOS 2.3.1 CD di supporto | Driver, utilità, software antivirus (Versione dimostrativa) Monitor- aggio Hardware | Sensore per la temperatura del processore | Sensore temperatura scheda madre | Indicatore di velocità per la ventola del processore L Indicatore di velocità per la ventola di raffreddamento | Ventola CPU silenziosa | Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- lità SO |- Microsoft® Windows® 2000 / XP / XP 64 bit/ Vistaï" / Vista" 64 bit Certificazion

AWISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolzione delle impostazioni del BIOS, l'applicazione della tecnologia Untied Overclocking Technology, oppure l'uso di strumenti di overclocking forniti da terzi. L'overclocking pud infuenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall'overclocking. ATTENZIONE!

1. FSB1333-CPU funziona in modalita’ overclocking. In questa situazione,

la frequenza PCIE verra’ sincronizzata per 115MHz.

2. Peril settaggio della ‘Tecnologia Hyper-Threading', per favore

controllare pagina 29 del Manuale dell’utente all'intero del CD di supporto.

3. Questa scheda madre supporta la tecnologia overclocking “slegata”.

Per i dettagli leggere ‘Tecnologia di Untied Overclocking" a pagina 103.

4. Questa scheda madre supporta la tecnologia Dual Channel Memory.

Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida allinstallazione dei moduli di memoria, a pagina 93, per seguire un'installazione appropriata.

5. La presente scheda madre supporta due DIMM Double Sided o quattro

Single Sided. Per ulteriori informazioni sul limitazioni, si prega di consultare ‘installazione dei moduli di memoria (DIMM)" a pagina 93

6. Controllare la tavola che segue per le frequenze di supporto di memoria e

• Quando si utlizza una CPU FSB1333 su questa scheda madre, funzionerà a DDRII500 se si adotta un modulo di memoria DDRII533.

7. A causa delle limitazioni del chipset. le dimension effettive della memoria

possono essere inferiori a 4GB per l'accantonamento riservato all uso del sistema sotto Windows® 2000, Windows® XP, Windows® XP 64-bit, Win- dows® Vista!" and Windows® Vista!" 64-bit.

8. Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l'overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilià al sistema o danni al processore e alla scheda madre.

9. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riawviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d'alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l'apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema.

10. La dimensione massima della memoria condivisa viene stabilita dal

venditore del chipseted e' soggetta a modificazioni. Prego fare riferimento al sito internet Intel” per le ultime informazioni.

12. Prima di installare il disco rigido SATAII al connettore SATAII, leggere la

“Guida di installazione del disco rigido SATAII" a pagina 102 per regolare l'unità disco SATAII in modalità SATAII. Si pud anche connettere il disco rigido SATA al connettore SATAII direttamente.

13. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft”

Logo Vista'" Premium 2007 e Basic Gliintegratori di sistema e gli utenti che acquistano la nostra scheda madre e desiderano inviare il logo Windows® Vista’ Premium 2007 e Basic devono osservare la tabella di seguito sui requisiti hardware minimi. CPU Celeron D 326 Memoria 2 de 512MB canale doppio (Premium) 512M8 Single Channel (Basic) 2 de 256MB canale doppio (Basic) VGA DX9.0 con driver WDDM

• Se si pianifica di usare il VGA integrato per sottoporre il logo Windows Vista", conservare le impostazioni predefinite dell'opzione “selezione modalità DVMT" del BIOS.

• In caso si preveda di utilizzare schede grafiche aggiuntive su questa scheda madre, consultare i requisiti Premium Discrete su http:/{www.asrock.com

• Dopo il 1 Giugno 2007, tutti i sistemi Windows" Vista" vengono richiesti di essere in accordo ai requisiti minimi del sistema per Windows® Vista" Premium 2007 logo ASRock Wolfdale1333-GLAN/M Motherboard

Precauzioni preinstallazione Leggere le seguenti precauzioni prima di installare component delle schede madri o di cambiare le impostazioni delle schede madri

1. Togliere il cavo dalla presa elettrica prima di toccare le

componenti. In caso contrario la schedamadre, le periferiche, elo i componenti possono subire gravi danni.

2. Perevitare che l'eletticità statica danneggi la scheda madre,

NON appoggiare la scheda madre su moquette, tappeti o tessuti simil. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICS.

4. Ogni volta che si disinstalla un componente, appoggiario su un

tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nellusare i giraviti per fissare la scheda madre al telaio non

serrare eccessivamente le vit! Altrmenti si rischia di danneggiare la scheda madre. Italiano

2.1 Installazione del processore

Attenersi alle seguenti fasi per (Pis dicatcamenth) installare la CPU Intel 775-Pin. {Disposizione comandi) Vista del socket 775-Pin / }\ Prima da inserire la CPU da 775-Pin nel socket, verificare che la superficie della CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare linserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata Fasel. Aprire la presa: Fase 1-1. Sbloccare la leva premendola verso il basso ed allontanandola dal gancio per liberare la linguetta. Fase 1-2. Ruotare di circa 135 gradi la leva di carico per aprirla completamente Fase 1-3. Ruotare di circa 100 gradi la piastra di carico per aprirla completamente Fase 2. Inserire la CPU 775-Pin: Fase 2-1. Tenere la CPU dai bordi segnati con linee nere eu eur eu eur

Dente di Dente di Taccadialineamento Fase 3.

Fase 4. Fase 2-2. Orientare il pacchetto con l'IHS {Integrated Heat Sink: dispersore di calore integrato) verso l'alto Individuare il Pin1 ed i due denteli chiave d'orientamento. Pin me HE racca dialineamento orientamento Socket da 775-Pin CPU da 775-Pin Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket. Fase 2-3. Collocare con delicatezza la CPU sulla presa con un movimento puramente verticale Fase 2-4. Verificare che la CPU sia allintemo della presa e combaci in modo appropriato con le chiavi d'orientamento Rimuovere il cappuccio PnP (Pick and Place: prelievo e posizionamento): Sostenere il lato della piastra di carico con l'indice ed il police della mano sinistra, appoggiare il pollice destro sul cappuccio e farlo scivolare per rimuovere il cappuccio dalla presa premendo sul centro del cappuccio per assistere la rimozione

1. Si raccomanda di utilizzare la linguetta del cappuccio per la

manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre deve

essere restituita per l'assistenza. Chiudere la presa: Fase 4-1. Ruotare la piastra di carico sull'HS. Fase 4-2. Bloccare la leva di carico mentre Italiano si preme leggermente sulla piastra di carico.

Fase 4-3. Fissare la leva di carico con la linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.

2.2 Installazione della ventola e del dissipatore di

calore della CPU Per eseguire correttamente l'installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU Di seguito viene presentato un esempio che mostra l'installazione del dissipatore per la CPU da 775-Pin. {Applicare il materiale dellinterfaccia termica) Fasel.… Applicare il materiale di interfaccia termica al dellHS sulla superficie del socket (Cavi della ventola sullato più vicino allheader della MB) Fase 2. Collocare il dissipatore di calore nel socket. Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_FAN1, si veda pagina 2, No. 3). Fase 3. Allineare i fastener con i fori passanti della {Fori per fastener che alineat ad scheda madre fori passant) {Premere verso il basso (4 punti)) Fase 4. Ruotare i fastener in senso orario, quindi [P=50x . ‘ an premere il cappuccio del fastener con il pollice per installario e fissarlo. Ripetere la stessa operazione con gli altri fastener. Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre. Fase 5. Collegare il cavo di alimentazione della ventola al connettore ventola della CPU sulla scheda madre Fase 6. fissare il cavo in eccesso con fascette per assicurare che il cavo non interferisca con il funzionamento della ventola o che venga à contatto con gli altri componenti ASRock Wolfdale1333-GLAN/M Motherboard

2.3 Installazione del modull di memoria (DIMM)

La scheda madre Wolfdale1333-GLAN/M fornisce quattro alloggiamenti DIMM DDRII {Double Data Rate 11) a 240 pin, e supporta la tecnologia Dual Channel Memory. Per la configurazione à due canali, à necessario installare sempre coppie identiche (stessa marc, velocità, dimensioni e tipo di chip) di DIMM DDRII negli alloggiamenti dell stesso colore. In altre parole, à necessario installare coppie identiche di DIMM DDRII nel canale doppio A (DDRII_1 e DDRII_3; alloggiament giali vedere pag. 2 Nr. 7) oppure copie identiche diDIMM DDRII nel canale doppio B (DDRIL_2 e DDRII_4; alloggiamenti arancione; vedere pag. 2 Nr. 8), per fare si che la tecnologia Dual Channel Memory possa essere attivata. Questa scheda madre consente anche di installare quatiro DIMM DDRII per la configurazione a canale doppio.Questa scheda madre consente anche di installare quattro DIMM DDRII per configurazione à canale duale, si raccomanda di installare DIMM DDRII identiche neï quattro alloggiamenti. Consultare la Tabella configurazione Memoria Canale Duale di seguito. Configurazioni Dual Channel Memory {DS: Double Side, SS: Single Side)

DDRIL_1 DDRIL2 (DDRIL3 |DDRIL 4

{alloggiamento | {alloggiamento |alloggiamento |(alloggiamento gialli) aracione) … |giali aracione) 2 moduli di memoria | SS X Œ X 2 moduli dimemoria [DS X DS X 2 moduli di memoria | X ss X ss Zmodulf di memoria | X DS X Ds Fmodul di memoria | SS 55 55 55 À 1. Se si vogliono installare due moduli di memoria, per ottenere compatbiltà ed affidabiltà ottimali, si raccomanda di installari negli alloggiament dello stesso colore. In altre parole: installare i moduli di memoria o nella serie di alloggiamenti gialli (DDRIL_1 e DDRII_ 3) oppure nella serie di alloggiamenti aracione (DDRII_ 2 e DDRII_4).

2. Se neglialloggiament DIMM di questa scheda madre à installato un

solo modulo di memoria, oppure sono installatitre moduli di memoria, & impossibile attivare la tecnologia Dual Channel Memory.

3. Se una coppia di moduli di memoria NON à installata nello stesso

“canale doppio”, ad esempio se si installa una coppia di moduli di memoria su DDRII_1 e DDIL_2, à impossibile attivare la tecnologia Dual Channel Memory.

4. Non è consentito installare la DDR nello slot DDRII,

altrimenti si possono danneggiare questa scheda madre e la DIMM. Italiano

ASRock Wolfdale1333-GLAN/M Motherboard

Configurazioni di memoria con {DS: Double Side, SS: Single

DDRIIL_1 DDRIL2 (DDRIL3 |DDRIL 4

(alloggiamento | (alloggiamento [alloggiamento |{alloggiamento gialli) aracione) … |gialli) aracione) 1 moduli dimemoria |DS/SS* X X X 2 moduli di memoria |DS/SS X DS/5S X 2 moduli di memoria | X DSISS X DS/SS 3 modulr dimemoria | 55 55 D5/55 x modulr dimemoria | SS 55 55 55 *Se si installa un solo modulo di memoria, installarlo su uno dei quattro slot. Questi due moduli di memoria TRANSCEND possono essere supportati solo alle seguenti condizioni: VENDITORE |DIMENSH TIPO |CELL N.CELL SINGLE

OUBLE BIDE TRANSCEND 256 DDRI1533/ SAMSUNG |K4T56083QF-ZCD5 BINGLE SIDE TRANSCEND 512 PDRII533|INFINEON |HYB18T512800AF 37 SINGLE SIDE

1. Se si pianifica l'installazione di uno dei moduli di memoria menzionati

precedentemente, installarlo su uno slot DDRII della presente scheda madre. 2.Se si pianifica l'installazione di due dei moduli di memoria menzionati precedentemente, si consiglia di installari nel set di slot giali (DDRIL_1 e DDRIL_ 3) © nel set di quelli arancioni (DDRIL_2 e DDRIL_ 4)

3. La presente scheda madre non supporta tre o quattro dei moduli di memoria

menzionati precedentemente. OUDIIDHI

Installare una DIMM Scollegare l'alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema. Step1. Sbloccare lo slotDIMM premendo i fermi che lo trattengono verso l'esterno. Step 2. Allineare una DIMM sullo slot cosi che il pettine della DIMM combaci con la sua sede sullo slot. La DIMM pud essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa. Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede. ASRock Wolfdale1333-GLAN/M Motherboard

Esistono 2 slot PCI, 1 slot HDMR e 2 slot PCI Express su entrambe le schede madri Wolfdale1333-GLAN/M. Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit. Slot HDMR: Lo slot HDMR permette di inserire una scheda HDMR con funzionalità Modem v.92 Modem. Lo slot HDMR è condiviso con lo slot PCI2. SlotPCIExpress: PCIE1 (slotPCIE x16) è utilizzato per le schede PCI Express

con schede grafiche à 16 piste. PCIE2 (slot PCIE x1) usato per schede PCI Express con schede grafiche di larghezza x1, quali scheda Gigabit LAN, SATA 2, ecc. Se si aggiunge una scheda PCI Express VGA al PCIE1 (slot PCIE x16), la VGA della scheda madre viene disattivata. Se si installa la PCI Express VGA su PCIE1 (slot PCIE x16) e si setta l'opzione nel BIOS “Intemal Graphics Mode Select" (Seleziona Modalità scheda grafica interna) su [Enabled] (Ativa), la VGA della scheda madre viene attivata, e la visualizzazione viene gestita dalla VGA della scheda madre. Installare una scheda di espansione Step1 Step 2 Step 3 Step 4. Prima d'installare la scheda di espansione, assicurarsi che l'alimentazione ia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima diiniziare l'installazione, si prega di leggere la documentazione della scheda di espansione e di effettuare le necessarie impostazioni del hardware. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano le viti Allineare il connettore della scheda con lo slot e premere con decisione finché la scheda à completamente inserita nello slot. Agganciare la scheda allo chassis con le viti ASRock Wolfdale1333-GLAN/M Motherboard

L'illustrazione mostra come sono settati i jumper. Quando il ponticello à posizionato sui pin, il jumper à “CORTOCIRCUITATO”. Se sui pin non ci sono ponticell, i jumper mn è “APERTO"”. L'illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono LT LT [TS “CORTOCIRCUITATI"quando il ponticello à posizionato su quest pin, CORTOCIRCUITATO APERTO Jumper Settaggio del J umper PS2 USB PWRI Cortocircuitare pin2, pins per

tvedip2 Nr 1) : : settare a 45VSB (standby) e events Nota: Per selezionare 45VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. Resettare la CMOS Co (CLRCMOS1, jumper a 2 pin) {vedi p.2 Nr. 6) jumper a 2 pin Nota: CLRCMOS1 consente di pulire i dati nella CMOS. | dati nella CMOS includono informazioni del setup del sistema, come per esempio la password di sistema, la data, l'ora, e i parametri del setup di sistema. Per pulire 1 paramebi di sistema e resettare ai parametri di default, spegnere il computer e scollegare l'alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi. Italiano

2.6 Collettorl e Connettori su Scheda

cappucci per jumper su questi collettori e connettori. L'installazione di / } I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su quest collettori e connettori provocherà danni permanenti alla scheda madre! Connettore del Floppy disk G3-pnFLOPPY1) pin FLOPPY1 .

{vedi p.2 Nr. 20) Lato del Pin1 con la striscia rossa Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore. Connettore IDE primario (Blu) (9-pin IDE1, vedi p.2 Nr. 10) Connettore blu Connettore nero alla schedamadre ” 7 allhard disk drive Cavo ATA 66/100 a 80 Pin Nota: Fate riferimento alle istuzioni del produttore del dispositivo IDE per maggiori dettagli. Connettori Serial ATAII Questi quattro connettori Serial (SATAIL 2: vedip2Nr 16) ATA (SATAII) supportano le (SATAIL_2:vedip.2 Nr 14) Cl) Cl) periferiche di archiviazione (SATAIL3:vedip2nr15) SATAIL3 SATAIL4 HD SATA o SATAII per le (SATAIL 4 vedip2Nr 13) funzioni di archiviazione SATAIL1 SATAIL_2 interna. ATAII (SATAII) suppo- rtano cavi SATAII per dispositivi di memoria interni. L'interfaccia SATAII attuale permette velocità di trasferimento dati fino a

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo (opzionale) dati SATA possono collegarsi all'hard disk SATA / SATAII o al connettore SATAII sulla scheda madre. ASRock Wolfdale1333-GLAN/M Motherboard

Cavo d'alimentazione Serial ATA (SATA) (Opzionale) D Connettere all'aimentazione td deidischi SATA ‘Connettere al gruppo dialimentazione Connettete l'estremità nera del cavo di alimentazione SATA al connettore di alimentazione su ciascun drive. P oi connettete l'estremità bianca del cavo di alimentazione SATA al connettore power dell'alimentatore. Collettore USB 2.0 (O-pn 86.7) {vedi p.2 No. 18) (G-pinuSB4 5) {uedip.2 No.19) Oltre alle quattro porte USB 2.0 predefinite nel pannello 1/O, la scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0 Collettore modulo infrarossi (Spin R2) {vedip2 Nr. 30) rex Questo collettore supporta moduli ad infrarossi optional per la trasmissione e la ricezione senza fill Connettori audio interni {-pin CD1) (CD1: vedi p.2 Nr. 24) Permettono di ricevere input stereo audio da fonti di suono come CD-ROM, DVD - ROM,TV tuner, o schede MPEG. Connettore audio sul pannello frontale (9-pin HD_AUDIO1) {vedi p.2 Nr. 22) Ë un'interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio. Italiano

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, perd il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far si che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema. Se si utiizza un pannello audio AC'97, installaro nellintestazione audio del pannello anteriore, come indicato di seguito Collegare Mic_IN (MIC) a MIC2_L. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. Collegare Ground (GND) a Ground (GND) MIC_RET e OUT_RET sono solo perl pannello audio HD. Non è necessario collegari per il pannello audio AC'97. Entrare nel programme di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l'opzione Comando pannello anteriore da [Auto] a [Attvato]. Entrare nel sistema di Windows. Fare clic sullicona situata nell'angolo inferiore destro della barra delle applicazioni per entrare su Realtek HD Audio Manager. Fare clic su “Audio 1/0", selezionare ‘lmpostazioni as | scegliere “Disattiva rilevazione presa pannello

m po anteriore" e salvare la modifica facendo clic su “OK”. Collettore pannello di sistema (S-pin PANEL1) (edip2 Nr. 12) Questo collettore accomoda diverse funzioni di sistema pannello frontale Collettore casse telaio {pin SPEAKER1) {edip2 Nr 11) Collegare le casse del telaio à questo collettore Connettore ventolina telaio (B-pin CHA_ FAN) {edip2 Nr:17) Collegare il cavo della ventolina telaio a questo connettore e far combaciare il filo nero al pin terra Connettore ventolina CPU {a-pin CPU_FANT) “2 edip2 Nr: 3) Collegare il cavo della ventolina CPU à questo connettore e far Er an snco Éd #H0.coWRoi combaciare il filo nero al pin 2 terra

4 piedini (ventola silenziosa), la ventola CPU a 3 piedini à in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini1-3. … piedini 1.3 collegati <--| es ? Sebbene la presente scheda madre disponga di un supporto per ventola CPU à Installazione della ventola a 3 piedini 222 Connettore alimentazione ATX Collegare la sorgente (20-pinATXPWR 1) _ d'alimentazione ATX a questo {vedip.2 Nr.27) connettore. Connettore ATX 12V Ë necessario collegare una -pinATXL2V1) alimentazione con spinotto da tvedip2 Nr: 2) 12V ATX à questo connettore in modo che possa fornire energia sufficiente. In caso contrario l'unità non si avvia. Collettore porta COM Questo collettore porta COM à (G-pin COM1) utilizzato per supportare il {voir p.2 Nr. 29) modulo porta COM Italiano

2.7 Gluda all'installazione del disco rigido SATAII

Prima di installare il disco rigido SATAII nel computer, leggere attentamente la guida del disco rigido SATAII in basso. Alcune impostazioni predefinite dei dischi rigidi SATAII possono non essere in modalità SATAII, che opera con la migliore prestazione. Per abilitare la funzione SATAII, seguire le istruzioni in basso in base ai differenti produttori per regolare correttamente e anticipatamente, il disco rigido SATAI in modalità SATAI; in caso contrario, il disco rigido SATAII potrebbe non girare in modalità SATAIL. Western Digital cs || 8 Se i pin 5 e 6 vengono cortocircuitati, verrà abilitato il SATA 1.5Gb/s. Diversamente, se si desidera abiltare il SATAII 3.0Gb/s, rimuovere i jumper dal pin 5 e dal pin 6. SAMSUNG ele

sr 8 Se i pin 3 e 4 vengono cortocircuitati, verrà abilitato il SATA 1.5Gby/s. Diversamente, se si desidera abiltare il SATAII 3.0Gb/s, rimuovere i jumper dal pin 3 e dal pin 4. HITACHI Usare lo strumento di funzione, uno strumento awviabile da DOS per passare da una funzione ATA all'altra. Visitare il sito web HITACHI per i dettagli: http:/wuww.hitachigst.com/hdd/support/download.htm À Gli esempi di cui sopra sono solo per riferimento. Per dischi rigidi SATAI di diversi produttor, i metodi di impostazione dei pin del jumper possono non essere gli stessi. Visitare i sit web dei produttori per gli aggiomamenti ASRock Wolfdale1333-GLAN/M Motherboard

2.8 Installazione di Hard Disk ATA Seriali (SATA) / ATAII Seriali

Questa scheda madre adotta il chipset south bridge Intel® ICH7 che supporta i dischi rigidi seriali Serial ATA (SATA) / Serial ATAII (SATAII). E possibile installare su questa scheda madre i dischi rigidi SATA / SATAII come periferiche interne di archiviazione. Questa sezione vi guiderà nellinstallazione dei dischi rigidi SATA / SATAII. 1°PASSO:_Installare gli Hard Disk SATA / SATAII negli spazi per le unità disco del telaio. 2°PASSO: Collegare il cavo d'alimentazione SATA al disco rigido SATA / SATAII 3°PASSO: Collegare un'estremità del cavo dati SATA al connettore SATAII della motherboard. 4*PASSO: Collegare l'altra estremità del cavo dati SATA all'hard disk SATA / SATAII.

2.9 Guida installazione del driver

Perinstallare i driver nel sistema, inserire dapprima il CD in dotazione nell'unità ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. P er l'installazione dei driver necessari, procedere in base ad un ordine dall'alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.

2.10 Installazione della scheda HDMR e del driver

Se non si inserisce la scheda HDMR nella scheda madre e si à appena completata l'installazione di tutti i driver, ma in futuro si desidera utilizzare la funzione della scheda HDMR, osservare le operazioni di seguito.

1. Inserire la scheda HDMR nello slot HDMR della scheda madre. Assicurarsi che

la scheda HDMR sia completamente inserita nello slot.

2. Installare il driver della scheda HDMR nel sistema dal CD in dotazione.

3. Riawviare il sistema

2.11 Tecnologia di Untied Overclocking

Questa scheda madre supporta la tecnologia Untied Overclocking, in altre parole, durante l'overclocking, FSB ha a disposizione margini migliori grazie ai bus PCI / PCIE fissati. Prima di abilitare la funzione Untied Overclocking inserire l'opzione “Modalità Overclock” nelle impostazioni del BIOS per impostare la selezione da [Auto] a [CPU, PCIE, Async.]. A questo punto, la CPU FSB è “libera” durante l'overclocking, ma i bus PCI / PCIE sono nella modalità fissata in modo tale che l'FSB posa operare sotto un più stabile ambiente di overclocking. Italiano

OUD/|ID}| à Fare riferimento all'avviso di pagina 87 per i possibil rischi dell'overclocking prima di applicare la tecnologia Untied Overclocking Technology.

3. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si awvia il computer, premi <F2> durante il Power-On-Self.Test (POST) della Setup utility del BIOS; altimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riawvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell Utente (PDF file) contenuto nel cd di supporto.

4. Software di supporto e informazioni

su CD Questa scheda madre supporta vari sistemi operativi Microsoft” Windows®: 2000 / XP /XP 64-bit/Vista®" / Vista'" 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utiltà necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN" è attivata nel computer, apparirà automaticamente il Menà principale. Se il Menà principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE "nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menà. ASRock Wolfdale1333-GLAN/M Motherboard
