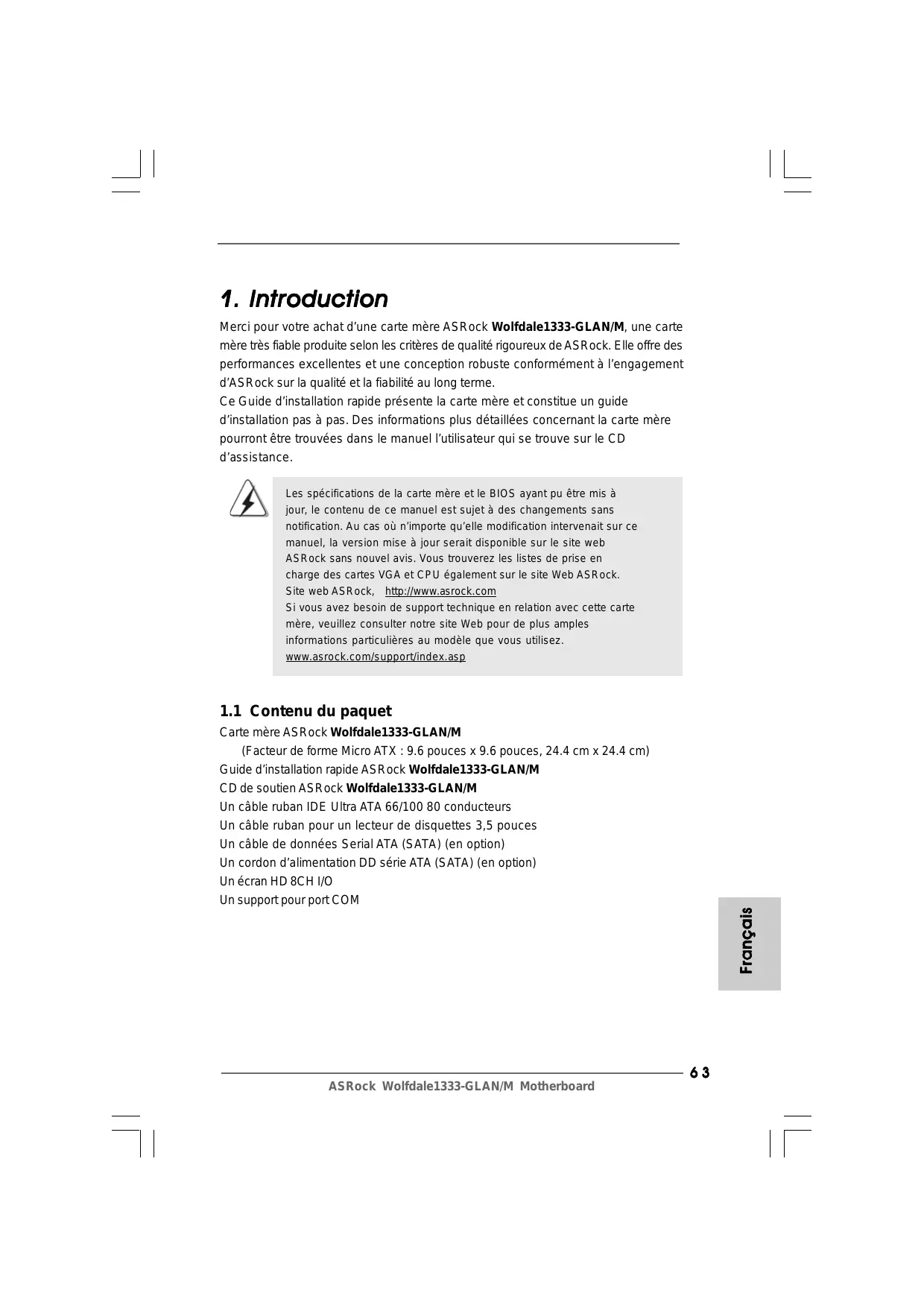

Merci pour votre achat d'une carte mère ASRock Wolfdale1333-GLAN/M, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme. Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance. Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock,_http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. wwwasrock.com/supportiindex.asp

1.1 Contenu du paquet

Carte mère ASRock Wolfdale1333-GLAN/M {Facteur de forme Micro ATX : 9.6 pouces x 9.6 pouces, 24.4 cm x 24.4 cm) Guide d'installation rapide AS Rock Wolfdale1333-GLAN/M CD de soutien ASRock Wolfdale1333-GLAN/M Un cäble ruban IDE Ultra ATA 66/100 80 conducteurs Un câble ruban pour un lecteur de disquettes 3,5 pouces Un câble de données Serial ATA (SATA) (en option) Un cordon d'alimentation DD série ATA (SATA) (en option) Un écran HD 8CH 1/0 Un support pour port COM Français

Format - Facteur de forme Micro ATX :

9.6 pouces x 9.6 pouces, 24.4 cm x 24.4 cm

CPU = LGA 775 pour Intel” Dual Core Core" 2 Extreme / Core" 2 Duo / Pentium® Dual Core / Celeron®, gérantles processeurs Dual Core Wolfdale - Compatible avec tous les FSB1333/1066/800/533MHz CPU excepte Quad Core (voir ATTENTION 1) - Prise en charge de la technologie Hyper-Threading {voir ATTENTION 2) - Prend en charge la technologie Untied Overclocking {voir ATTENTION 3) - Prise en charge de la technologie EMGAT par le CPU Chipsets -Northbridge: Intel” 945GC A2 - Southbridge: Intel® ICH7 Mémoire - Compatible avec la Technologie de Mémoire à Canal Double {voir ATTENTION 4) - 4 xslots DIMM DDRII (voir ATTENTION 5) - Supporte DDRI1667/533 (voir ATTENTION 6) - Max. 4Go (voir ATTENTION 7) L'accélérateur hybride - Contrôle direct de la fréquence CPU (voir ATTENTION 8) - ASRock U-COP (voir ATTENTION 9) - Garde d'échec au démarrage (B.F.G.) Slot d'extension -1xslot PCI Express x16 -1xslot PCI Express x1 -2xslots PCI -1xslot HDMR VGA sur carte - Intel® Graphics Media Accelerator 950 - nuanceur de pixels 2.0, VGA DX9.0 - mémoire partagée max 224MB (voir ATTENTION 10) Audio -7.1 Son haute définition de première qualité CH Windows® Vista" (codec audio ALC 888) LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s -RealtekRTL8111B/RTL8111C - Support du Wake-On-LAN Panneau arrière E/S HD 8CH 1 = 1x port souris PS/2 - 1x port clavier PS/2 = 1x VGA port ASRock Wolfdale1333-GLAN/M Motherboard

1x port parallèle: Support ECP/EPP - 4 x ports USB 2.0 par défaut - 1x port RJ-45 - Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 11) Connecteurs -4 x connecteurs SATAI, prennent en charge un taux de transfert de données pouvant aller jusqu'à 3.0Go/s {Ne supporte pas les fonctions “RAID” et “Hot-P lug” (Connexion à chaud) (voir ATTENTION 12) - 1 XATA100 IDE connecteurs {prend en charge jusqu'à 2 périphériques IDE) - 1 x Port Disquette - 1 x Connecteur module infrarouge - 1x En-tête de port COM - Connecteur pour ventilateur de CPU/Châssis - br. 20 connecteur d'alimentation ATX - br. 4 connecteur d'alimentation 12V ATX - Connecteurs audio internes - Connecteur audio panneau avant -2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (voir ATTENTION 13) BIOS -4Mb BIOS AMI - BIOS AMI - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless - Support SMBIOS 2.3.1 CD d'assistance - Pilotes, utilitaires, logiciel anti-virus (Version d'essai) Surveillance système - Contrôle de la température CPU - Mesure de température de la carte mère - Tachéomètre ventilateur CPU - Tachéomètre ventilateur châssis - Ventilateur silencieux d'unité centrale - Monitoring de la tension: +12V, +5V, +3.3V, Vcore

ATTENTION Il estimportant que vous réalisiez qu'il y a un certain risque à effectuer l'overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utliser des outils de tiers pour l'overclocking. L'overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c'est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l'overclocking. ATTENTION!

1. FSB1333-CPU s'operera sur le mode de overclocking. Dans cette

situation, la frequence de PCIE sera overclocked de 115MHz.

2. En ce qui conceme le paramétrage ‘Hyper-Threading Technology",

veuillez consulter la page 29 du manuel de l'utilisateur sur le CD technique.

3. Cette carte mère prend en charge la technologie Untied Overclocking.

Veuillez lire “La technologie de surcadençage à la volée” à la page 82 pour plus d'informations.

4. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d'intégrer la Technologie de Mémoire à Canal Double, assurez- vous de bien lire le guide d'installation des modules mémoire en page 72 pour réaliser une installation correcte.

5. Cette carte-mère gère deux modules DIMM double face ou quatre modules

DIMM simples. Pour d'autres limitations, lire « Installation des modules de mémoire (DIMM) » page 72 pour les détails.

6. Veuillez vérifier dans le tableau ci-dessous pour les fréquences de prise

en charge mémoire etles fréquences FSB UC correspondantes. Fréquence FSB UC | Fréquence de prise en charge mémoire 1333 DDRII533*, DDRII667 1066 DDRII533, DDRII667

800 DDRII400, DDRII533, DDRII667

533 DDRII400, DDRII533

• Lorsque vous utilisez un processeur à FSB1333 sur cette carte mère, le système fonctionnera à DDRII500 si vous utilisez un module mémoire DDRII533.

7. A cause des limites de la puce, la taille de la mémoire réservée pour le

système peut être inférieure à 4 Go sous Windows” 2000, Windows" XP, Windows® XP 64-bit, Windows“ Vista" et Windows® Vista!” 64-bit.

8. Même si cette carte mère offre un contrôle sans souci, il n'est pas

recommandé d'y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d'endommager le CPU et la carte mère.

9. Lorsqu'une surchauffe du CPU est détectée, le système s'arrête

automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d'UC sur la carte mère fonctionne correctement et débranchez le cordon d'alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n'oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l'installation du PC ASRock Wolfdale1333-GLAN/M Motherboard

10. La dimension maximum du memoire partage est definie par le vendeur de

jeu de puces etestsujet de changer. Veuillez verifier la Intel’ website pour les informations recentes SVP.

11. Pour l'entrée microphone, cette carte mère supporte les deux modes stéréo

et mono. Pour la sortie audio, cette carte mère supporte les modes 2- canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion

12. Avant d'installer le disque dur SATAII sur le connecteur SATAII, veuillez

lire le «Guide d'installation du disque dur SATAII», page 81, pour mettre votre lecteur de disque SATAII en mode SATAII. Vous pouvez également brancher le disque dur SATA directement sur le connecteur SATAII

13. La gestion de l'alimentation pour l'USB 2.0 fonctionne bien sous

Microsoft® Windows® Vista!" 64-bit/ Vista!” / XP 64-bit/ XP SP1; SP2/ 2000 SP4. Tableau de matériel minimal requis pour Windows® Le logo de Vista" Premium 2007 et Basic Les intégrateurs de système et les utilisateurs qui achètent notre carte- mère et prévoient de soumettre le logo Vista’ Premium 2007 et Basic de Windows® sont invités à respecter le tableau suivant relatif au matériel minimal requis. Unité centrale Celeron D 326 Mémoire 512MB x 2 double canal (Premium) 512MB canal unique (Basic) 256MB x 2 double canal (Premium) Adaptateur VGA DX9.0 avec pilote WDDM *Si vous avez l'intention d'utiliser VGA intégré pour envoyer le logo de Windows" Vista", laissez le réglage du paramètre du BIOS « Sélection Mode DVMT » sur le réglage par défaut. *Si vous envisagez d'utiliser une carte graphique externe sur cette carte mère, veuillez vous référer aux exigences Premium Discrete sur http:/www.asrock.com + Apres J uin 1,2007, tous les Windows® Vista!" systems sont demandes de mettre au dessus de exigence du hardware minimum pour qualifier pour Windows" Vista! Premium 2007 logo. ASRock Wolfdale1333-GLAN/M Motherboard Français

Précautions à observer avant l'installation Veuillez tenir compte des précautions suivantes avant l'installation des composants ou tout réglage de la carte mère.

1. Débranchez le câble d'alimentation de la prise secteur avant de toucher

à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques etfou les composants. Pour éviter d'endommager les composants de la carte mère du fait de l'électricité statique, ne posez | AMAIS votre carte mère directement sur de la moquette ou sur un tapis. N'oubliez pas d'utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.

3. Tenez les composants par les bords et ne touchez pas les circuits

4. A chaque désinstallation de composant, placez-le sur un support

antistatique ou dans son sachet d'origine.

5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte

mère sur le châssis, ne serrez pas trop les vis ! Vous risquez sinon d'endommager la carte mère. ASRock Wolfdale1333-GLAN/M Motherboard

Pour l'installation du processeur Intel 775 broches, veuillez suivre la procédure (Pleque dechamgement ci-dessous. {Barrette de contact) Vue d'ensemble du socket 775 broches Avant d'insérer le processeur 775 broches dans le socket, veuillez vérifier que la surface du processeur est bien propre, et qu'il n'y a aucune broche tordue sur le socket. Si c'est le cas, ne forcez pas pour insérer le processeur dans le socket. Sinon, le processeur sera gravement endommagé. Etape 1. Ouvrez le socle : Etape 1-1. Dégagez le levier en appuyant sur le crochet et en le faisant ressortir pour dégager la languette de retenue. Etape 1-2. Faites tourner le levier de chargement en position ouverte maximum à 135 degrés. Etape 1-3. Faites pivoter la plaque de chargement pour l'ouvrir au maximum à environ 100 degrés. Etape 2. Insérez le processeur 775 broches : Etape 2-L. Tenez le processeur par ses bords là où se trouvent des lignes noires. Etape 2-2. Orientez le paquet avec le dissipateur thermique intégré (IHS) vers le haut. Repérez la broche 1 etles deux encoches d'orientation. euou aubr euou eu6r ASRock Wolfdale1333-GLAN/M Motherboard Français

Encoche De d'orientation d'orientation Processeur 775 broches Pour une insertion correcte, veuillez vérifier que vous faites bien correspondre les deux encoches d'orientation sur le processeur avec les deux détrompeurs du socket. Etape 2-3. Mettez soigneusement en place le processeur dans le socle en un mouvement strictement vertical. Etape 2-4. Vérifiez que le processeur est bien installé dans le socle et que les encoches d'orientation sont dans la bonne position. Etape 3. Enlevez le capuchon PnP (Pick et Place) : De l'index et du de votre main gauche, soutenez le bord de la plaque de chargement, engagez le PnP avec le pouce de votre main droite, et enlevez le capuchon du socle tout en appuyant sur le centre du capuchon PnP pour vous aider. faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte

À 1. Il est recommandé d'utiliser la languette du capuchon ; évitez de mère pour service après vente. Etape 4. Refermez le socle : Etape 4-1. Faites pivoter la plaque de chargement sur l'IHS.. Etape 4-2. Tout en appuyant doucement sur la plaque de chargement, engagez le levier de chargement. Etape 4-3. Fixez le levier de chargement avec la languette de la plaque de chargement sous la languette de retenue du levier de chargement. ASRock Wolfdale1333-GLAN/M Motherboard

2.2 Installation du ventilateur du processeur et

dissipateur thermique Pour une installation correcte, veuillez vous reporter aux manuels d'instructions de votre ventilateur de processeur et de votre dissipateur thermique. L'exemple ci-dessous illustre l'installation du dissipateur thermique pour un processeur 775 broches {appliquez le matériau d'interface thermique) Etape 1. Appliquez le matériau d'interface thermique au centre de IHS sur la surface du socket. (Cäbles du ventiateur du côté le plus proche du connecteur surla carte mère) Etape 2. Placez le dissipateur thermique sur le socket. Vérifiez que les câbles du ventilateur sont orientés vers le côté le plus proche du Fastener ot ing trait ot {Orifices des attaches ressortant) connecteur pour ventilateur de processeur sur la carte mère (CPU_FANI, voir page 2, no. 3) Etape 3. Alignez les attaches avec la carte mère par les orifices. Etape 4. Faites tourner les attaches dans le sens des aiguilles d'une montre, puis, du pouce, {Enfoncez (4 endroits)) enfoncez les capuchons des attaches pour les installer et les verrouiller. Répétez l'opération avec les autres attaches. Si vous enfoncez les attaches sans les faire tourner dans le sens des aiguilles d'une montre, le dissipateur thermique ne sera pas fixé sur la carte mère. Etape 5. Connectez l'en-tête du ventilateur sur le connecteur pour ventilateur de processeur sur la carte mère. Etape 6. Fixez la longueur de câble en excès avec du ruban adhésif pour vous assurer que le câble ne gênera pas le fonctionnement du ventilateur ou n'entrera pas en contact avec les autres composants.

La carte mère Wolfdale1333-GLAN/M dispose de quatre emplacements DIMM DDRII (Double Data Rate Il) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour effectuer une configuration à canal double, vous devez toujours installer des paires de DIMM DDRII identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d'autres termes, vous devez installer une paire de DIMM DDRII identiques dans le Canal Double A (DDRIL_ 1 etDDRIL_ 3; slots jaunes; voir p.2 No. 7) ou une paire de DIMM DDRII identiques dans le Canal Double B (DDRIL_ 2 etDDRIL_ 4; slots orange; voir p.2 No. 8), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d'installer quatre modules DIMM DDRII pour là configuration à canal double. Cette carte mère vous permet également d'installer quatre modules DIMM DDRII pour une configuration double canal; veuillez installer les mêmes modules DIMM DDRII dans les quatre emplacements. Vous pouvez vous reporter au Tableau de configuration mémoire double canal ci-dessous igurations de Mémoire à Canal Double {DS: Double Side (double face), SS: Single Side (simple face))

DORIL1 |DDRI2 |DDRIL3 |DDRIL4

(Slot (Slot (Slot (Slot Jaunes) | Orange) | Jaunes) | Orange) 2 modules de mémoire| SS X ss X 2 modules de mémoire | DS x Ds x 2 modules de mémoire | X ss x ss 2 modules de mémoire | X Ds x Ds 4 modules de mémoire | SS ss ss ss À 1. Si vous voulez installer deux modules de mémoire, pour une compatibilité et une fiabilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d'autres termes, installez-les soit dans les emplacements jaunes (DDRIL_1 et DDRII_3), soit dans les emplacements orange (DDRII_2 et DDRII_4)

2. Siun seul module mémoire ou trois modules mémoire sont installés

dans les slots DIMM DDRII sur cette carte mère, il sera impossible d'activer la Technologie de Mémoire à Canal Double.

3. Siune paire de modules mémoire N'est PAS installée dans le

même “Canal Double”, par exemple, installer une paire de modules mémoire dans le DDRIL_1 etle DDRIL_ 2, il sera impossible d'activer la Technologie de Mémoire à Canal Double.

4. lin'est pas permis d'installer de la DDR sur le slot DDRII; la carte mère et

les DIMM pourraient être endommagés. ASRock Wolfdale1333-GLAN/M Motherboard

(Slot (Slot (Slot (Slot Jaunes) | Orange) | Jaunes) | Orange) 1 modules de mémoire [DS/SS* | X x X 2 modules de mémoire |DS/SS x Ds/ss _ |x 2 modules de mémoire | X DS/SS x DS/5S 3 modules de mémoire | SS ss DS/SS |x 4 modules de mémoire | SS ss ss Œ *Si vous n'installez qu'un module de mémoire, vous pouvez l'installer sur l'une des quatre fentes. Ces deux modules de mémoire TRANSCEND ne peuvent être gérés que dans les conditions suivantes : FOURNISSE-|TAILLE [TYPE FOURNISS-/N°DE PORTABLE SIMPLE UR DRAM (Mo) EUR DE PO FACE / RTABLE OUBLE FACE TRANSCEND 256 DDRII533|/ SAMSUNG | K4T56083QF-ZCD5 SIMPLE FACE TRANSCEND 512 DDRII533 |INFINEON | HYB18T512800AF 37 SIMPLE FACE . Si vous envisagez d'installer l'un des modules de mémoire susmentionnés, vous pouvez l'installer sur l'une des fentes DDRII de cette carte-mère; . si vous envisagez d'installer les deux modules de mémoire susmentionnés, il

est recommandé de les installer soit dans l'endroit aménagé des fentes jaunes {DDRIL_ 1 etDDRIL_ 3), soit dans l'endroit aménagé des fentes orange (DDRIL_2 et DDRII_ 4).

3. cette carte-mère ne gère pas trois ou quatre modules de mémoire

susmentionnés. Français

Installation d'un module DIMM Ayez bien le soin de débrancher l'alimentation avant d'ajouter ou de retirer des modules DIMM ou les composants du système. Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien vers l'extérieur. Etape 2. Alignez le module DIMM sur son emplacement en faisant correspondre les encoches du module DIMM aux trous du connecteur. <-noteh SE hp Le module DIMM s’insère uniquement dans un seul sens. Si vous forcez le module DIMM dans son emplacement avec une mauvaise orientation cela provoquera des dommages irrémédiables à la carte mère et au module DIMM Etape 3. Insérez fermement le module DIMM dans son emplacement jusqu'à ce que les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement. ASRock Wolfdale1333-GLAN/M Motherboard

2.4 Slots d'extension (Slots PCI, HDMR et PCI Express)

Il ya 2 slots PCI, 1 slotHDMR et 2 slots PCI Express sur les cartes mères Wolfdale1333-GLAN/M Slots PCI: Les slots PCI sont utilisés pour installer des cartes d'extension dotées d'une interface PCI 32 bits. Slot HDMR: Le slot HDMR est utilisé pour insérer une carte HDMR avec des fonctionnalités Modem v.92. Le connecteur HDMR est partagé avec le connecteur P CI2 Slots PCIE: Le connecteur PCIE1 (connecteur PCIE x16) est utilisé pour les cartes PCI Express avec des cartes graphiques de largeur x16. PCIE2 (emplacement PCIE x1) est utilisé pour les cartes PCI Express avec cartes graphiques de largeur x1 voies, telles que les cartes Gigabit LAN, les cartes SATA2, etc connecteur PCIE x16), le connecteur VGA intégré à la carte mère sera désactivé. Si vous installez la carte VGA PCI Express sur le connecteur PCIE (connecteur PCIE x16) et que vous réglez l'option du BIOS « Internal Graphics Mode Select » (Sélection de la carte vidéo intégrée) à [Enabled] (Activé), le connecteur VGA intégré à la carte mère sera activé, et l'écran principal sera sur le connecteur VGA intégré à la carte mère. ! \ Si vous installez la carte VGA PCI Express sur le connecteur PCIE1 Installation d'une carte d'extension Etape 1. Avant d'installer les cartes d'extension, veuillez vous assurer de bien avoir coupé l'alimentation ou d'avoir débranché le cordon d'alimentation. Veuillez lire la documentation des cartes d'extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l'installation. Etape 2. Retirez l'équerre correspondant au connecteur que vous voulez utiliser. Gardez la vis pour un usage ultérieur. Etape 3. Alignez la carte sur le connecteur et appuyez fermement jusqu'à l'insertion complète de la carte dans son emplacement. Etape 4. Fixez la carte sur le châssis à l'aide d'une vis. Français

2.5 Réglage des cavaliers

L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches.le cavalier est « OUVERT ». L'ilustration montre un cavalier à 3 broches dont les broches 1 et 2 sont “FERMEES" quand le capuchon est placé sur ces 2 broches. Le cavalier Description

{voir p.2 No. 1) DC +5V +5VSB Courtcircuitez les broches 2 et3 pour choisir +5VSB (standby) et permettre aux périphériques PS/2 ou USB de réveiller le système. Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby supérieur fourni par l'alimentation. Effacer la CMOS CO (CLRCMOS1, le cavalier à 2 broches) {Loir p22 No. 6) le cavalier à 2 broches Note: CLRCMOS1 vous permet d'effacer les données de la CMOS. Ces données incluent les informations système telles que le mot de passe, la date, l'heure, etles paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l'ordinateur et débranchez le câble d'alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N'oubliez pas de retirer le cavalier avant après avoir restauré le CMOS. ASRock Wolfdale1333-GLAN/M Motherboard

2.6 En-têtes et Connecteurs sur Carte

NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les en- têtes et connecteurs causera à la carte mère des dommages irréversibles! / } Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. Connecteur du lecteur de disquette {FLOPPY1 br. 33) PINT {voir p.2 No. 20) FLOPPY1 le côté avec fi rouge côté Brochel Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le côté Brochel du connecteur. Connecteur IDE primaire (Bleu) {DE br. 39, voir p.2 No. 10) connecteur bleu —\ connecteur noir vers la carte mère ( JSSSMMMENDMNN ) ,e:s le disque dur Câble ATA 66/100 80 conducteurs Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails. Connecteurs Série ATAII Ces quatre connecteurs (GATAIL 1: voirp2 fig. 16) Serial ATA (SATAII) prennent (SATAIL2:voirp.2 fig. 18) en charge les disques durs {SATAIL_3: voir p.2 fig. 15) SATAIL_3 SATAII_4 SATA ou SATAII pour les SD == dispos de soda inteme. L'interface actuelle permet des taux transferts de données pouvant aller jusqu'à 3,0 Goss. 2

Câble de données L'une des deux extrémités du E Série ATA (SATA) câble de données SATA peut ee {en option) être connectée au disque dur SATA / SATAÏlOU au connecteur SATAII sur la carte mère.

connecterau connecteur d'alimentation du disque | durSATA Connecterà l'unité d'alimentation électrique Veuillez connecter l'extrémité noire du cordon d'alimentation SATA sur le connecteur d'alimentation sur chaque unité. Connectez ensuite l'extrémité blanche du cordon d'alimentation SATA sur le connecteur d'alimentation de l'unité d'alimentation électrique. En-tête USB 2.0 {US86_7br9) {voir p.2 No. 18) {USB4 5 br9) {voir p22 No. 19) A côté des quatre ports USB

2.0 par défaut sur le panneau

ES, il y à deux embases USB

2.0 sur cette carte mère.

Chaque embase USB 2.0 peut prendre en charge 2 ports USB

En-tête du module infrarouge (5-pin IRL) {voir p2 No. 30) Cet en-tête supporte un module infrarouge optionnel de transfert et de réception sans fil. Connecteurs audio internes (CD1 br. 4) (CDI: voir p.2 No. 24) Ils vous permettent de gérer des entrées audio à partir de sources stéréo comme un CD-ROM, DVD-ROM, un tuner TV ou une carte MPEG. Connecteur audio panneau avant (HD_AUDIOL br. 9) {voir p.2 No.22) C'estune interface pour un câble audio en façade qui permet le branchement et le contrôle commodes de périphériques audio. ASRock Wolfdale1333-GLAN/M Motherboard

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais

le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous

A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET etOUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97. E. Entrer dans l'utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l'option panneau de commande de [Auto] à [Activé]. F. Entrer dans le système Windows. Cliquer sur l'icône sur la barre de tâches dans le coin inférieur droite pour entrer dans le Gestionnaire audio Realtek HD. Cliquer sur « E/S audio», sélectionner « Paramètres du connecteur » choisir « Désactiver la détection de la prise du panneau de commande » et sauvegarder les changements en cliquant sur « OK ». En-tête du panneau système (G-pinPANELI) {voir p2 No.12) Ceten-tête permet d'utiliser plusieurs fonctions du panneau système frontal. En-tête du ha: de châssis (SPEAKER1 br. 4) {voir p22 No. ll) ut-parleur Veuillez connecter le haut-parleur de châssis sur cet en-tête. Connecteur di de châssis (CHA_FANT br. 3) {voir p2 No.17) u ventilateur Veuillez connecter le câble du ventilateur du châssis sur ce connecteur en branchant le fil . noir sur la broche de terre. Connecteur di del'UC (CPU_FANT br. 4) {voir p2 No. 3) u ventilateur Veuillez connecter le câble de ventilateur d'UC sur ce connecteur et brancher le fil ASRock Wolfdale1333-GLAN/M Motherboard Français

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches

Installation de ventilateur à 3 broches <- Ëi Broches 1-3 connectées En-tête d'alimentation ATX LATXPWRI br 20) {voir p2 No. 27) Veuillez connecter l'unité d'alimentation ATX sur cet en- tête. Connecteur ATX 12V (ATXI2V1 br) {voir p2 No. 2) Veuillez connecter une unité d'alimentation électrique ATX 12V sur ce connecteur. En-tête de port COM (COM br9) {voir p22 No. 29) sipSuni4

Cette en-tête de port COM est utilisée pour prendre en charge un module de port COM ASRock Wolfdale1333-GLAN/M Motherboard

2.7 Guide d'installation du disque dur SATAII

Avant d'installer le disque dur SATAII sur votre ordinateur, veuillez lire attentivement le présent guide d'installation du disque dur SATAIL. Certain paramétrage par défaut des disques durs SATAII ne sont peut-être pas en mode SATAII pour permettre un fonctionnement avec de meilleures performances. Pour activer la fonction SATAII, veuillez suivre les instructions ci-dessous avec les différents vendeurs pour paramétrer correctement votre disque dur SATAII au mode SATAII avancé sous peine de voir votre disque dur SATAII ne pas fonctionner en mode SATAII. Western Digital 7 TT CS || 8 Pour activer SATA 1.5 Go/s, raccourcir les broches 5 et 6. D'autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 5 et la broche 6. 5,3

sr 8 Pour activer SATA 1.5 Go/s, raccourcir les broches 3 et 4. D'autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 3 et la broche 4. 5,3

HITACHI Veuillez utiliser la fonction Outil, outil pouvant être initié sous DOS, pour modifier les différentes fonctions ATA. Merci de visiter le site HITACHI pour plus de détails. http://www.hitachigst.com/hdd/support/download.htm Les exemples donnés précédemment ne vous sont présentés qu'à titre informatif. Pour les différents produits disques durs SATAIII provenant de différents vendeurs, les méthodes de mise en place de cavaliers ne sont pas les mêmes. Veuillez visiter le site Intemet des vendeurs pour les mises à jours. Français

ATAIL (SATAII) Cette carte mère adopte le chipset Intel ICH7 south bridge qui prend en charge les disques durs Serial ATA (SATA) / Serial ATAII (SATAII). Vous pouvez installer les disques durs SATA / SATAII sur cette carte mère pour des appareils de stockage intee. Cette section vous guidera pour installer les disques durs SATA / SATAII ETAPE 1: Installez les disques durs SATA / SATAII dans les baies pour disques de votre châssis ETAPE 2: Connectez le câble d'alimentation SATA au disque dur SATA / SATAII. ETAPE 3: Connectez l'une des extrémités du câble de données SATA sur le connecteur SATAII de la carte mère. ETAPE 4: Connectez l'autre extrémité du câble de données SATA au disque dur SATA / SATAII

2.9 Guide d'installation des pilotes

Pour installer les pilotes sur votre système, veuillez d'abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre l'ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

2.10 L'installation de la carte HDMR et du pilote

Si vous n'insérez pas la carte HDMR à cette carte mère et que vous avez fini maintenant l'installation de tous les pilotes sur votre système, mais à l'avenir, prévoyez d'utiliser cette fonction de carte HDMR sur cette carte mère, veuillez suivre les étapes ci-après.

1. Insérez la carte HDMR dans le slot HDMR sur cette carte mère. Veuillez vous

assurer que la carte HDMR est complètement enfoncée dans le slot.

2. Installez le pilote de la carte HDMR depuis le CD sur votre système.

3. Redémarrez votre système.

2.11 La technologie de surcadençage à la volée

Cette carte mère prend en charge la technologie de surcadençage à la volée, durant le surcadençage, FSB jouit d'une marge meilleure résultant des bus PCI / PCIE fixés. Avant d'activer la technologie de surcadençage à la volée, veuillez entrer l'option “Mode de surcadençage” de la configuration du BIOS pour établir la sélection de [Auto] à (CPU, PCIE, Async.]. Par conséquent le CPU FSB n'est pas lié durant le surcadençage, mais les bus PCI /PCIE sont en mode fixé de sorte que FSB peut opérer sous un environnement de surcadençage plus stable. ASRock Wolfdale1333-GLAN/M Motherboard

Veuillez vous reporter à l'avertissement en page 66 pour connaître les risques liés à l'overclocking avant d'appliquer la technologie Untied Overclocking.

3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser <F2> pendant le POST (Power-On-Self- Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Cti> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L'utiitaire d'installation du BIOS est conçu pour être convivial. C'est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l'utilisateur (fichier PDF) dans le CD technique.

4. Informations sur le CD de support

Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows®: 2000 / XP / XP 64 bits / Vista’ / Vista®" 64 bits. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche automatiquement si "AUTORUN" est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, localisez dans le CD technique le fichier "ASSETUP.EXE" dans le dossier BIN et double-cliquez dessus pour afficher les menus. Français
