MANUALE UTENTE H55M ASROCK

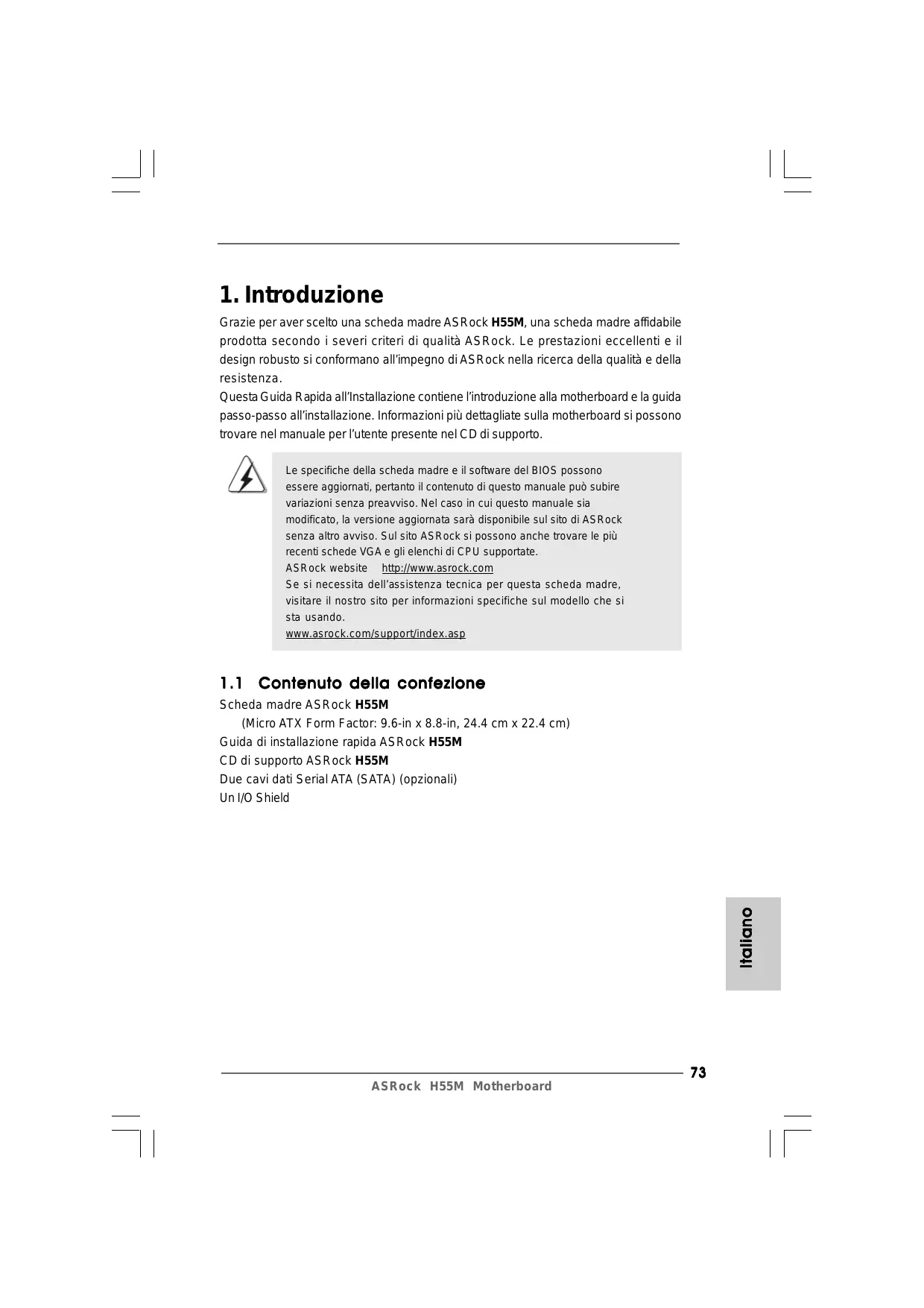

Grazie per aver scelto una schedad madre ASRock H55M, una schedad madre fidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.

Questa Guida Rapida all'Installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della scheda madre e il software del BIOS sono essere aggiornati, pertanto il contento di quello manuale cui subire variazioni nella preavviso. Nel caso in cui lo specifico manuale si modificato, la versione aggiornata sare è disponibile sul situ di ASRock sono altri avviso. Sul除去 ASRock si possonoanche trovare le più recenti schede VGA e glielenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell'assistenza tecnica per questa scheda madre, visitare il nostro situ per informazioni specifiche sul modello che si sta usando.

1.1 Contenuto della confezione

Scheda madre ASRock H55M

Guida di installmente rapida ASRock H55M

CD di supporto ASRock H55M

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

1.2 Specifiche

Piattaforma	- Micro ATX Form Factor: 9.6-in x 8.8-in, 24.4 cm x 22.4 cm - Condensatore solido per alimentazione CPU
Processore	- Supporto dei processori Intel® Core™ i7 / i5 / i3 e Pentium® G6950 nel pacchetto LGA1156 - Struttura di fase con alimentazione V4 + 1 - Supporto della technologia Intel® Turbo Boost (vedi ATTENZIONE 1) - Supporto Tecnologia Hyper Threading (vedi ATTENZIONE 2) - Supporta la technologia overclocking “slegata” (vedi ATTENZIONE 3) - Supporto CPU EM64T
Chipset	- Intel® H55
Memoria	- Supporto TECHNOLOGY Dual Channel Memory (vedi ATTENZIONE 4) - 2 x slot DDR3 DIMM - Supporto DDR3 2600+(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, momoria alla buffer - Capacità massima della memoria di sistema: 8GB (vedi ATTENZIONE 5) - Supporto di Intel® XMP (Extreme Memory Profile) (vedi ATTENZIONE 6)
Slot di espansione	- 1 x Alloggio PCI Express 2.0 x16 (a modalità x16) - 1 x Alloggio PCI Express 2.0 x16 (a modalità x4, 2,5GT/s) - 1 x Alloggio PCI Express 2.0 x1 (2,5GT/s) - 1 x Alloggio PCI - Supporto di ATI™ CrossFireX™ e Quad CrossFireX™
VGA su schedaa**	Richiede un processore con technology Intel® Graphics - Intel® Graphics Media Accelerator HD - Pixel Shader 4.0, DirectX 10 - Memoria massima condivisa 1759MB (vedi ATTENZIONE 7) - Tre opzioni d'output VGA: D-Sub, DVI-D e HDMI (vedi ATTENZIONE 8) - Supporta HDMI 1.3a con risoluzione massima fine a 1920x1200 - Supporta DVI con risoluzione massima fine a 1920x1200 @ 60Hz - Supporta D-Sub con risoluzione massima fine a 2048x1536 @ 75Hz - Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI 1.3a (è necessario un monitor compatibile HDMI) (vedi ATTENZIONE 9)
	- Supporto della funzione HDCP con le porte DVI e HDMI - Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione
Audio	- 7.1 Audio HD CH (VIA® VT1718S Audio Codec)
LAN	- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111DL - Supporta Wake-On-LAN
Pannello posteriore I/O	I/O Panel - 1 x porta PS/2 per tastiera - 1 x Porta VGA/D-Sub - 1 x Porta VGA/DVI-D - 1 x Porta HDMI - 1 x Porta ottica SPDIF Out - 4 x porte USB 2.0 più integrate - 2 x Connettore alimentato eSATAII/USB - 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) - Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 10)
Connettori	- 4 x connettori SATAII 3.0Go/s, sostarta NCQ, AHCI e "Collegamento a caldo" (vedi ATTENZIONE 11) - 1 x Collettore modulo infrarossi - 1 x Collettore porta stampante - 1 x collettore porta COM - 1 x connettore HDMI_SPDIF - 1 x collettore TPM - 1 x header di intrusione dello chassis - Connettore CPU/Chassis/Alimentazione ventilata - 24-pin collettore alimentazione ATX - 8-pin connettore ATX 12V - Connettore audio sul pannello frontale - 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0) (vedi ATTENZIONE 12)
BIOS	- 16Mb AMI BIOS - Suppor AMI legal BIOS - Supporta "Plug and Play" - Compatible con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1
	- Regolazione multi-voltaggio CPU, CPU GFX, VCCM, SB, VTT, PCH PLL - Supporto I. O. T. (Intelligent Overclocking Technology) - Smart BIOS supportato
CD di supporto	- Driver, utilità, software antivirus (Versione dimensostrativa), Suite software ASRock (Suite CyberLink DVD e Creative Sound Blaster X-Fi MB) (OEM e Versione demo)
Caratteristica speciale	- Sintonizzatore ASRock OC (vedi ATTENZIONE 13) - Intelligent Energy Saver (Risparmio intelligente dell'energia) (vedi ATTENZIONE 14) - Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 15) - ASRock OC DNA (vedi ATTENZIONE 16) - Booster ibrido: - Stepless control per frequenza del processore (vedi ATTENZIONE 17) - ASRock U-COP (vedi ATTENZIONE 18) - Boot Failure Guard (B.F.G.) - Opzione C.C.O. (Combo Cooler Option) (vedi ATTENZIONE 19) - LED notturno
Monitoraggio Hardware	- Sensore per la temperature del processore - Sensore temperatura scheda madre - Indicatore di velocità per la ventola del CPU/Chassis/ Alimentazione - Ventola CPU silenziosa - Ventola CPU/chassis con controlledo di varie velocità - Rilevamento CASE APERTO - Voltaggio: +12V, +5V, +3.3V, Vcore
Compatible SO	- Microsoft® Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bit / XP / XP 64 bit
Certificazioni	- FCC, CE, WHQL - Predisporto EuP (è necessaria l'alimentazione predisposa per ilsystema EuP) (vedi ATTENZIONE 20)

• Per ulteriori informazioni, prego visitare il nostro site internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, comeanche la regolazione delle impostazioni del BIOS, l'applicazione della technologia Untied Overclocking Technology, oppure I'uso di strumenti di overclocking forniti da terzi. L'overclocking vuo influenzare la stabilità delsystema, ed andere provocare danni ai componenti ed alle periferiche delsystema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall'overclocking.

ATTENZIONE!

1. I processor Intel® Core™ i3 e Pentium® G6950 non supportano la Tecnologia Intel® Turbo Boost.
2. Per il settaggio della "Tecnologia Hyper-Threading", per favore controllare pagina 44 del Manuale dell'utente all'interno del CD di supporto.
3. Questa schedules madre supporta la Tecnologia overclocking "slegata". Per i dettagli leggere "Tecnologia di Untied Overclocking" a pagina 27.
4. Questa sched a madre supporta la technologia Dual Channel Memory. Prima di implementare la technologia Dual Channel Memory, assicurarsi di leggere la guida all'installazione dei moduli di memoria, a pagna 84, per seguire un'installazione appropriata.
5. A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per l'accantonamento riservato all'uso del sistema sotto Windows®7 / Vista™ / XP. Per Windows® OS con CPU 64-bit, non c'é tale limitazione.
6. Per quale CPU che supportano memoria di capacité massima DDR3 1333, XMP DDR3 1600 è supportatotramite overclocking.
7. La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e' soggetta a modificazioni. Pregofare riferimento al situ internet Intel per le ultime informazioni.
8. Si può essere scegliere di usare due dei tre monitor. I monitor D-Sub, DVI-D e HDMI non possono essere abilitati contemporaneamente. Inoltre, usingo l'adattatore DVI a HDMI la porta DVI-D può supportare le stesse funzioni della porta HDMI.
9. Le funzioni xvYCC e Deep Color sono supportate solo nelle Windows® 7 64-bit / 7. La modalità Deep Color sare abilitata solo se lo schermoso supporta la funzione 12bpc in EDID. La funzione HBR è supportata nelle Windows® 7 64-bit / 7 / Vista™ 64-bit / Vista™.
10. Questa scheda madre supporta l'ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l'uscita audio. Controllare la tavola a quella 3 per eseguire il collegamento appropriato.
11. Prima di installare il disco rigido SATAll con il connettore SATAll, leggere la "Guida per la configurazione del disco rigido SATAll" a pagna 31 del "Manuale utente" nel CD in dotazione in modo da poter predisporre il disco rigido SATAll per la modalità SATAll. èanche possibile connettere il disco rigido SATA direttamente al connettore SATAll.
12. La Gestione Risorse per USB 2.0 funzione perfettamente con Microsoft® Windows® 7 64-bit / 7 / Vista™ 64-bit / Vista™ / XP 64 bit / XP SP1; SP2.

13. Si tratta di uno strumento di siconizzazione ASRock di face uso in grado di implementare il controllo del sistema tramite la funzione di hardware monitor e sincronizzato le Vostre unita' hardware per ottenere la migliorie prestazione in Windows®. Prego visitare il nostro site Internet per ulteriori dettagli circa l'uso del Sintonizzatore ASRock OC.
    ASRock website: http://www.asrock.com/features/OCTuner/index.htm

14. Dotato di un design avanzato e brevettato dell'hardware e del software, Intelligent Energy Saver è una Tecnologia rivoluzionaria che offre un risparmio energetico perché pari. In altre parole: è capace di fornire un risparmio energetico eccezionale e di migliorare l'efficienza perché saccificare le prestazioni di computations. Visitare il nostro site per informazioni sulle procedure operative di Intelligent Energy Saver. Sito ASRock: http://www.asrock.com/features/IES/index.html

15. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d'aggiornamento del BIOS permette di aggiornare ilsystema BIOS perché accederate a sistemi operativi come MS-DOS or Windows®. Con这一点,... si può essere il tasto durante il POST, oppure il tasto nel menu BIOS per aggiadere ad ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file BIOS nell'unita Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clic, perché preparare altri dischetti (dischi floppy) o altre complicitate utilità Flash. Si prega di notare che l'unità Flash USB o il disco rigido devono usare il File System FAT32/16/ 12.
16. Il nome stesso del software - OC DNA - dice di casa è capace. OC DNA, una attività esclusive sviluppata da ASRock, fornisce un modo comodo per registrarare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le registrazioni di overclocking nelsystema operativo e amplifica la complicata procedura di registrazione delle impostazioni di overclocking. Con OC DNA, puoi salvare le impostazioni OC come un profilo da condividere con gli amici! I loro amici sono scaricare il profilo OC sul loroSYSTEMA operativo per ottenere le tue stesse impostazioni OC! Si prega di notare che il profilo OC può condiviso e modificato solo sulla stessa scheda madre.
17. Anche se esta motherboard offre il controlo stepless, non si consiglia di effettuare l'overclocking. Frenuze del bus del processore diverse da quella raccomandate sono possare instabilità alsystemo o danni al processore e alla schedà madre.
18. Se il processore si surriscalda, ilsystema sichiude automaticamente. Prima di riavviare il systema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d'alimentazione. Per migliorare la dissipazione del calorie, ricordare di applicare l'apposita pasta siliconica tra il processore e il dissipatore quando si installa il systema.

19. L'opzione C.C.O. (Combo Cooler Option) fornisce la flessibilità di impiegare due tipi diversi di dispersori di calore CPU, Socket LGA 775 e LGA 1156. Notare che non possono essere usate tutte le ventole CPU 775.

20. EuP, che sta per Energy Using Product (Prodotto che consuma energia), era una normativa emanata dall'Unione Europea che definiva il consumo energetico delsystemecomplete.In base all'EuP, I'alimentazione totale delsystema completodevese inferiore a 1,00 W quando è spento.Per soddisfare la norma EuP sono necessari un alimentatore e una scheda elettrica predisisti EuP.In base ai suggerimenti Intel l'alimentatore predisisto EuP devese soddisfare lo standard secondo cui l'efficienza energetica in standby di 5v è più alta del 50% con un consumo di corrente di 100mA .Per la scelta di un'alimentatore predisisto EuP consigliamo di verificare ulteriori dettagli con il produttore.

2. Installazione

Precauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cuiare le impostazioni delle schede madri.

1. Togliere il cavo alla presa elettrica prima di toccare le componenti. In caso contrario la schedadamre, le periferiche, e/o i componenti possono subire gravi danni.
2. Per evitare che l'elettricità statica danneggi la schedà madre, NON appoggiare la schedà madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.
3. Tenere i componenti per i bordi e non toccare i ICs.
4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico quello a terra o depositarlo nella borsa data in dotazione con il componente.
5. Nell'usare i giraviti per fissare la schedamadre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la schedamadre.

2.1 Installazione del processore

Attenersi alle seguenti fasi per installare la CPU Intel 1156-Pin.

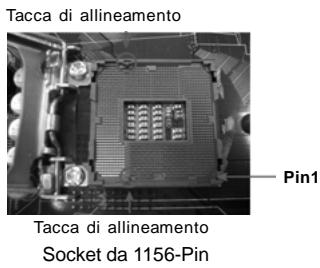

Vista del socket 1156-Pin

Prima da insereire la CPU da 1156-Pin nel socket, verificare che la superficie della CPU sua pulita e che non ci siano pin piegati nel socket. Non forzare l'insertimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata.

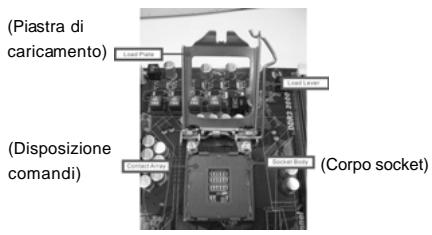

Fase 1. Aprire la presa:

Fase 1-1. Sbloccare la leva premendola versus il basso ed allontanandola dal gancio per liberare la linguetta.

Fase 1-2. Ruotare di circa 135 gradi la leva di carico per aprirla completeness.
Fase 1-3. Ruotare di circa 100 gradi la piastra di carico per aprirla completeness.

Fase 2. Rimuovere il cappuccio PnP (Pick and Place: prelievo e posizionamento).

1. Si raccomanda di utilizzato la linguetta del cappuccio per la manipolazione ed evitare di far saltare via il cappuccio PnP.
2. Questo tappo delve essere insertito se se la schedamadre delve essere restituita per l'assistenza.

Fase 3. Inserire la CPU 1156-Pin:

Fase 3-1. Tenere la CPU dai bordi segnati con linee nere.

Fase 3-2. Orientare il pacchetto con l'IHS (Integrated Heat Sink: dispersore di calore integrato) versus l'alto. Individuare il Pin1 ed i due dentelli chiave d'orientamento.

Per il corretto inserimento, verificare di far combiicare i due denti di allineamento della CPU con le due tacche nel socket.

Fase 3-3. Collocare con delicatezza la CPU sulla presa con un movimento puramente verticale.

Fase 3-4. Verificare che la CPU sia all'interno della presa e combaci in modo appropriato con le chiavi d'orientamento.

Fase 4. Chiudere la presa:

Fase 4-1. Ruotare la piastra di carico sull'IHS.

Fase 4-2. Bloccare la leva di carico nelle si preme leggermente sulla piatra di carico.

Fase 4-3. Fissare la leva di carico con la linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.

2.2 Installazione della ventola e del dissipatore di calore della CPU

Per eseguire correttamente l'installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU.

Di seguito viene presentato un esempio che mystra l'installazione del dissipatore per la CPU da 1156-Pin.

Fase1. Applicare il materiale di interfaccia termica al dell'IHS sulla superficie del socket

(Applicare il materiale dell'interfaccia termica)

Fase 2. Collocare il dissipatore di calore nel socket. Verificare che i cavi della ventola sono orientati sul dato più vicino al connettore della ventola della CPU presente sulla schedamadre (CPU_FAN1, si veda pagina 2, No. 3).

Fase 3. Allineare i fastener con i fori passanti della scheda madre.

(Cavi della ventola sul lato più vicino all'header della MB)

(Fori per fastener che allineati ad fori passanti)

Fase 4. Ruotare i fastener in senso orario, quando premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fastener.

(Premere verso il basso (4 punto))

Se si premono i fastener verso il basso, alla ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre

Fase 5. Collegare il cavo di alimentazione della ventola al connettore ventola della CPU sulla scheda madre.

Fase 6. fissare il cavo inccesso con fascette per assicurare che il cavo non interferisce con il funzionamento della ventola o che venga a fatto con gli altri componenti.

Notare che esta scheda mare supporta l'opzione C.C.O. (Combo Cooler Option), che fornisce la flessibilità di impiegare due tipi diversi di dispersori di calore CPU, Socket LGA 775 e LGA 1156. I

fori di colore bianco sono per la ventola CPU Socket LGA 1156.

2.3 Installazione dei moduli di memoria (DIMM)

La motherboard H55M dispone di due slot DIMM DDR3 (Double Data Rate 3) a 240 pin e supporta la technologia Dual Channel Memory. Per attivare la configurazione Dual Channel Memory bisogna installare sempre due moduli di memoria identici (stessa marca, velocità, dimensioni e tipo di chip) negli slot DIMM. In caso contrario, il sistema funzionera in modalità single channel.

1. Non è consentito installare la DDR o DDR2 nelle slot DDR3, altrimenti si possono danneggiare但这a schedà madre e la DIMM.
2. Se si installa un solo modulo di memoria, oppure due moduli non identici, non è possible attivare la Tecnologia Dual Channel Memory.

Installare una DIMM

Scollegare l'alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema.

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso l'esterno.

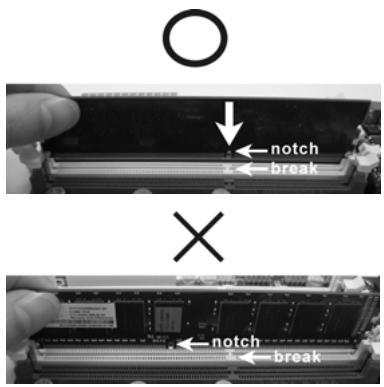

Step 2. Allineare una DIMM sullo slotosi che il pettine della DIMM combaci con la sua sede sullo slot.

La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM dello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.

Step 3. Inserire saldamente la DIMM dello slot fino a far scattare completamente in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.

2.4 Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre H55M c'è 1 slot PCI ed 3 slot PCI Express.

Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit.

Slot PCI Express:

L'alloggio PCIE1 (PCIE x16; blu) è usato per le schede grafiche PCI Express x16 lane, oppure è usato per installare schede grafiche PCI Express per supportare la funzione CrossFireX™.
L'alloggio PCIE2 (PCIE x1; bianco) è usato per le schede PCI Express x1 lane, come schede Gigabit LAN e SATA2.
L'alloggio PCIE3 (PCIE x16; bianco) è usato per le schede PCI Express x4 lane, oppure è usato per installare schede grafiche PCI Express per supportare la funzione CrossFireX™.

1. In modalità scheda VGA singola, si raccomanda di installare una scheda video PCI Express x16 nell'alloggio PCIE1.
2. In modalità CrossFireX^M, installare le schede video PCI Express x16 negli alloggi PCIE1 e PCIE3. Quindi, l'alloggio PCIE1 lavoreranno a larghezza di banda x16 perché gli alloggii PCIE3 lavorera a larghezza di banda x4.

Installare una schedadi espansione

Step 1. Prima d'installare la schedà di espansione, assicurarsi che l'alimentazione sua stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l'installazione, si prega di leggere la documentazione della schedà di espansione e di effettuare le necessarie impostazioni del hardware.

Step 2. Rimuovere i ganci sullo slot che si intende utilizzato. Tenere a portata di mano le viti.
Step 3. Allineare il connettore della schedà con lo slot e premere con decisione finché la schedà è completamente inserita nella slot.
Step 4. Agganciare la scheda allo chassis con le viti.

2.5 Guida operativa per CrossFireX™ e Quad CrossFireX™

Questa scheda madre supporta la funzione CrossFireX™ e Quad CrossFireX™. La Tecnologia CrossFireX™ offre i mezzi piùvantaggiosi possibile per combinare più GPU (Graphics Processing Unit) ad autres prestazioni in un singolo PC. Combinando una series di diverse modalità operative con la progettazione software intuitiva ed un meccanismo d'interconnessione innovativo, CrossFireX™ abilita il massimo livello possibile di prestazioni e qualità d'imagine in qualsiasi applicazione 3D. Correntemente la funzione CrossFireX™ è supportata solo dai sistemi operativi Windows® XP con Service Pack 2 / Vista™ / 7. La funzione Quad CrossFireX™ è supportata solo dalsystema operativo Windows® Vista™ / 7. Visitare il situ AMD per gli aggiornamenti dei driver ATI™ CrossFireX™. Attenersi alle procedure d'installazione, a pagina 17, per i dettagli.

Questa scheda madre supporta l'aggiornamento Surround Display. Con la scheda integrativa PCI Express VGA, si possono sfruttare con facilità i benefici della funzione Surround Display. Per le istruzioni dettagliate, fare riferimento al documento nel seguente percorso sul CD di supporto:

\Surround Display Information

2.7 Setup dei Jumpers

L'illustrazione molto come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUTATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione molto una jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUTATI" quando il ponticello è posizionato su quosti pin.

CORTOCIRCUITATO APE

APERTO

Jumper

Setaggio del Jumper

PS2 USB_PWR1

(vedi.p.2 Nr. 2)

Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e abilitare PS/2 o USB wake up events.

Note: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore.

Resettable CMOS

Note: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS comprendono le informazioni di configurazione quali la password diSYSTEMA, data, ora, e i parametri di configurazione delsystema. Per cancellare e ripristinare i parametri delsystema, spegnere il computer e togliere il cavo di alimentazione alla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuito il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l'aggiornamento del BIOS, è necessario riavviare prima il systema, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

Se si cancella la CMOS, potrebbe essere rilevata l'apertura del case.

Regolare l'opzione del BIOS "Clear Status" (Cancella stato) per cancellare

la registrazione del precedente stato d'intrusione chassis.

2.8 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su quosti collettori e connettori. L'installazione di cappucci per jumper su quosti collettori e connettori provocherà danni permanenti alla scheda madre!

Connettori Serial ATAll

(SATAll_1: vedi p.2 Nr. 9)

(SATAll_2: vedi p.2 Nr. 8)

(SATAll_3: vedi p.2 Nr.10)

(SATAI_4: vedi.p.2 Nr. 11)

Questi quattro connettori Serial ATAII (SATAII) supportano cavi dati SATA per dispositivi di immagazzinamento interni.

ATAII (SATAII) supportano cavi SATA per dispositivi di memoria interni.

Cavi dati Serial ATA (SATA)

(Opzionale)

Una o altre estremità del cavo di dati SATA può essere collegata al disco rigido SATA / SATAII o al connettore di SATAII su quella cartolina base.

Collettore USB 2.0

(9-pin USB10_11)

(vedi p.2 Nr.17)

Oltre alle quattro porte USB 2.0 predefinite nel pannello I/O, la性和 scheduled madre dispone di tre intestazioni USB 2.0.

Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.

(9-pin USB8_9)

(vedi p.2 Nr.14)

(9-pin USB6_7)

(vedi p.2 Nr.15)

Collettore porta stampante

(LPT1 25 pin)

(vedi p.2 No. 24)

Questa è un'interfaccia per il cavo porta stampante che consente di collegare, con comodità, disponiti di stampa.

Collettore TPM

(19-pin TPM1)

(vedi p.2 Nr.22)

Questo connettore supporta un
sistema Trusted Platform Module
(TPM), che può archiviare in
sicurezza chiavi, certificati
digitali, password e dati. Un
systema di TPM aiutaanche a
migliorare la sicurezza di rete,
protege le identità digitali e
garantisce l'integrità della
piattaforma.

Collettore modulo infrarossi

(5-pin IR1)

(vedi p.2 Nr. 23)

Questo collettore supporta moduli ad infrarossi optional per la trasmissione e la ricezione alla fili.

Header di intrusione dello chassis

(2-pin C11)

(vedi p.2 Nr. 21)

Questa scheda madre
supporta la funzione di
rilevamento del CASE APERTO
che rileva che il coperchio dello chassis è stato rimioso.
Questa funzione richiede uno chassis con struttura di rilevamento di intrusiono dello chassis.

Connettore audio sul pannello frontale

(9-pin HD AUDIO01)

(vedi p.2 Nr.31)

E un'interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.

1. LaATTERistica HDA (High Definition Audio) supporta il rilevamento dei connettori, perché il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far si che esta operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicate di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quando selezione Configurazione chipset. Impostare l'opzione Comando pannello anteriore da [Auto] a [Attivato].

Collettore pannello di sistema

(9-pin PANEL1)

(vedi p.2 Nr.16)

Questo collettore accomoda diverse funzioni di systemapannello frontale.

Collettore casse telaio

(4-pin SPEAKER1)

(vedi p.2 Nr.19)

Collegare le casse del telaio a\ questo collettore.

Collettori Chassis ed alimentazione ventilata

(4-pin CHA_FAN1)

(vedi p.2 Nr. 20)

FAN_SPEED_CONTROL|+2V CHA_FAN_SPEED

(3-pin PWR_FAN1)

(vedi p.2 Nr.4)

Collegare i cavi della ventola ai corrispondenti connettori facendo combacciare il cavone zero col pin di terra.

Connettore ventolina CPU

(4-pinCPU_FAN1)

(vedi p.2 Nr. 3)

Collegare il cavo della ventolina CPU a quello connettore e far combaciare il filo nero al pin terra.

Sebbene la presente schedà madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare ancè sensa la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su但这a schedà madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati Installazione della ventola a 3 piedini

Connettore alimentazione ATX (24-pin ATXPWR1) (vedip.2 Nr.7)

Collegare la sorgente d'alimentazione ATX a quello connettore.

Con这对于 me, c'è in dotazione un connettore elettrico ATX a 24 pin, ma più funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.

Installazione dell'alimentatore ATX a 20 pin

Connectore ATX 12 V (8-pin ATX12V1) (vedip.2 Nr.1)

Collegare un alimentatore ATX
12 V a quello connettore.

Sebbene esta schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l'unita' puo' ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5.

Installazione elettrica 4-PinATX 12V

Collettore porta COM (9-pin COM1) (vedi p.2 Nr. 25)

Questo collettore porta COM è utilizzato per supportare il modulo porta COM.

HeaderHDMI_SPDIF

(3-pin HDMI_SPDIF1)

(vedi p.2 Nr.30)

Header HDMI_SPDIF, con
uscita audio SPDIF su scheda
HDMI VGA, consente al
systema di collegare dispositiivi
per TV digitale HDMI/proiettori/
LCD. Collegare il connettore
HDMI_SPDIF della scheda VGA
HDMI a quello header.

CavoHDMI_SPDIF

(opzionale)

Collegare l'estremita nera (A) del cavo HDMI_SPDIF all'intestazione HDMI_SPDIF sulla schedamadre. Quindi collegare l'estremita bianca (B o C) del cavo HDMI_SPDIF al connettore HDMI_SPDIF della scheda HDMI VGA.

A. estremità nera

B. estremità bianca (2 pin)

C. estremità bianca (3 pin)

2.9 Guida installmente del driver

Per installare i driver nelsystema, inseire daprima il CD in dotazione nell'unità ottica. Quindi, i driver compatibili con il systema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l'infallazione dei driver necessari, procedere in base ad un ordine dall'alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.

2.10 Installazione di Windows® 7 / 7 64-bit / Vista™ /

Vista™ 64-bit / XP / XP 64-bit / penza funzioni RAID

Se si desidera installare Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit sulle unità disco rigido SATA / SATAII除去 funzioni RAID, attenersi alle procedure che seguono relative alsystema operativo che si installa.

2.10.1 Installazione di WindowsXP / XP 64-bitenza funzioni RAID

Se si desidera installare Windows® XP / XP 64-bit sulle unità disco rigido SATA / SATAII除去 funzioni RAID, seguire le istruzioni esposte di seguito.

La modalità AHCI non è supportata dalsystema operativo Windows® XP / XP 64-bit.

Utilizzo dei dischi rigidi SATA / SATAll privi di funzioni NCQ

Passo 1: Configurare il BIOS.

A. Entrare in BIOS SETUP UTILITY (UTILÀ DI CONFIGURAZIONE DEL BIOS)→ Advanced screen (Avanzate)→ Storage Configuration.
B. Impostare "SATA Operation Mode" su [IDE].
Passo 2: Installazione di Windows XP / XP 64-bit sulsystema.

2.10.2 Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bitenza funzioni RAID

Se si desidera installare Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sulle unità disco rigido SATA / SATAII除去 funzioni RAID, seguire le istruzioni esposte di seguito.

Utilizzo dei dischi rigidi SATA / SATAll privi di funzioni NCQ

Passo 1: Configurare il BIOS.

A. Entrare in BIOS SETUP UTILITY (UTILÀ DI CONFIGURAÇÃO DEL BIOS)→ Advanced screen (Avanzate)→ Storage Configuration.
B. Impostare "SATA Operation Mode" su [IDE].

Passo 2: Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sulsystema.

Utilizzato dei dischi rigidi SATA / SATAll con funzioni NCQ

Passo 1: Configurare il BIOS.

A. Entrare in BIOS SETUP UTILITY (UTILÀ DI CONFIGURAÇÃO DEL BIOS)→ Advanced screen (Avanzate)→ Storage Configuration.
B. Impostare "SATA Operation Mode" su [AHCI].

Passo 2: Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sulsystema.

3. Informazioni sul BIOS

La Flash Memory sulla schedà madre contiene le Setup Utility. Quando si avvia il computer, premi durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i loro test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo + + , o premi il tasting di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS,fare riferimento al Manuale dell'Utente (PDF file) contentuto nel cd di supporto.

4. Software di supporto e informazioni su CD

Questa schedamadre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit. Il CD di supporto a corredo della schedamadre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda.

Inserire il CD di supporto nellettore CD-ROM. Se la funzione "AUTORUN" è attivata nel computer, apparirà automaticamente il Menu principale. Se il Menu principale non appeare automaticamente, posizionarsi sul file "ASSETUP.EXE" nel CESTINO del CD di supporto e clickare due volte per visualizzare i menu.

1. Introduccion

    - - - - - - - - - - - - - - - -
    - - - - - - - - -
    - - - - - - -
    - - - - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    - -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
