MANUALE UTENTE 2CORE1333DVI-2.66G ASROCK

Grazie per aver scelto una scheda madre ASRock 2Core1333DVI-2.66G, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto. Le specifiche della scheda madre e il software del BIOS possono essere aggiornati, pertanto il contenuto di questo manuale può subire variazioni senza preavviso. Nel caso in cui questo manuale sia modificato, la versione aggiornata sarà disponibile sul sito di ASRock senza altro avviso. Sul sito ASRock si possono anche trovare le più recenti schede VGA e gli elenchi di CPU supportate. ASRock website http://www.asrock.com

1.1 Contenuto della confezione

Piattaforma Processore - Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm - Bundle con CPU Dual Core selezionata funzionante con FSB1333 / 2,66GHz

• Questa scheda madre supporta anche le specifiche CPU indicate di seguito: - LGA 775 per Intel® Dual Core CoreTM 2 Extreme / CoreTM 2 Duo / Pentium® D / Pentium® Dual Core / Pentium® 4 / Celeron® / Celeron® D - Compatibile con qualsiasi CPU FSB1333/1066/800/533MHz CPU eccetto Quad Core (vedi ATTENZIONE 1) - Supporto tecnologia Hyper Threading - Supporta la tecnologia overclocking “slegata” (vedi ATTENZIONE 2) - Supporto CPU EM64T - Northbridge: Intel® 945GC A2 - Southbridge: Intel® ICH7 Memoria - Supporto tecnologia Dual Channel DDRII Memory (vedi ATTENZIONE 3) - 4 x slot DDRII DIMM (vedi ATTENZIONE 4) - Supporta DDRII667/533 (vedi ATTENZIONE 5) - Max. 4GB (vedi ATTENZIONE 6) Booster ibrido - Stepless control per frequenza del processore (vedi ATTENZIONE 7) - ASRock U-COP (vedi ATTENZIONE 8) - Boot Failure Guard (B.F.G.) Slot di - 1 x slot PCI Express x16 espansione - 1 x slot PCI Express x1 - 2 x slot PCI - 1 x slot HDMR VGA su scheda - Intel® Graphics Media Accelerator 950 - Pixel Shader 2.0, VGA DX9.0 - Memoria massima condivisa 224MB (vedi ATTENZIONE 9) - Doppia uscita VGA: supporto per porte D-Sub e DVI-D con scheda grafica DVI Graphics-HDCP tramite controllo display indipendente - Supporto funzione HDCP con scheda grafica DVI GraphicsHDCP Audio - 7.1 Audio HD CH Windows® VistaTM Premium Level (ALC888 Audio Codec) LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111B - Supporta Wake-On-LAN Chipset Italiano

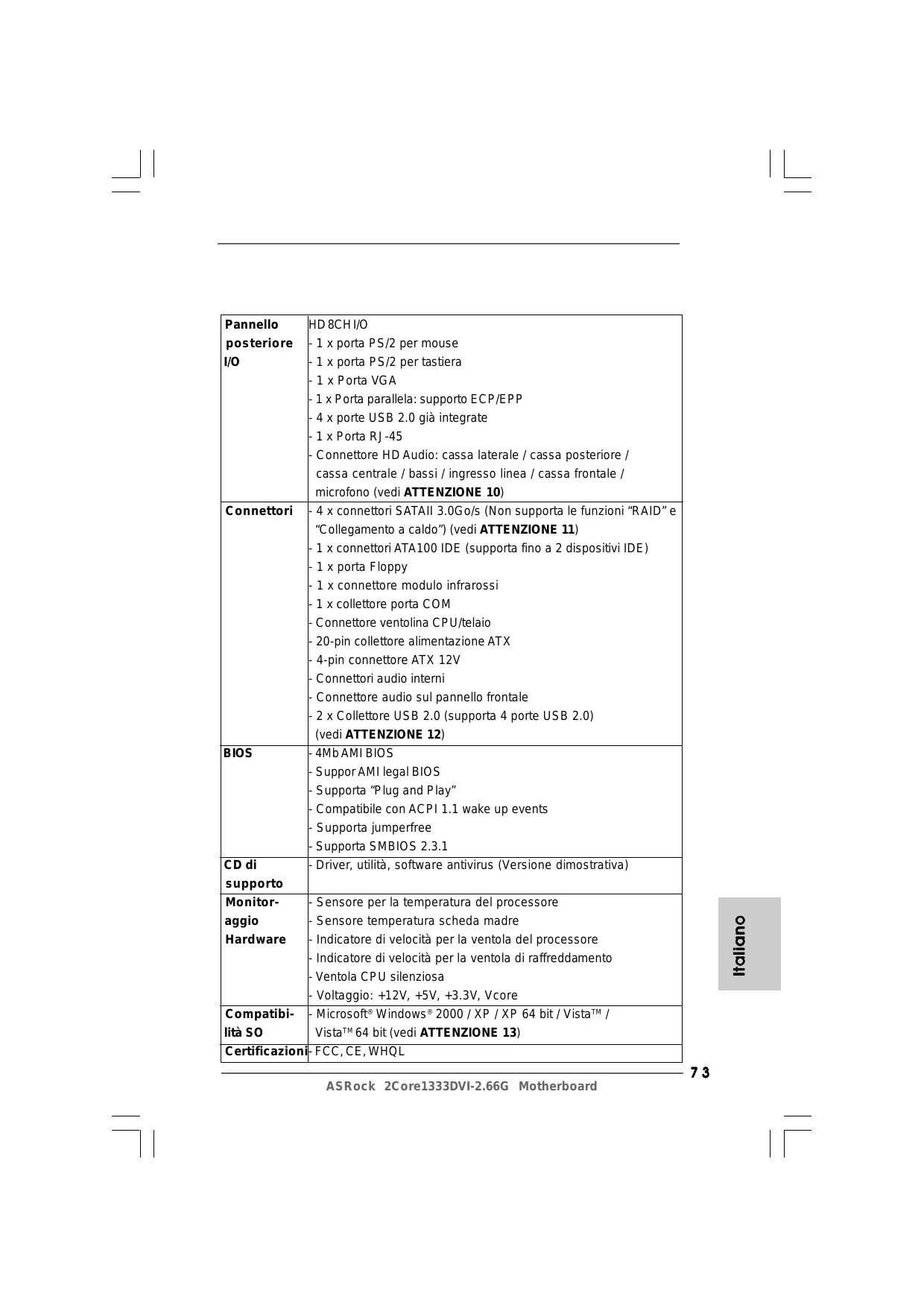

ASRock 2Core1333DVI-2.66G Motherboard Pannello posteriore I/O Connettori BIOS CD di supporto Monitoraggio Hardware HD 8CH I/O - 1 x porta PS/2 per mouse - 1 x porta PS/2 per tastiera - 1 x Porta VGA - 1 x Porta parallela: supporto ECP/EPP - 4 x porte USB 2.0 già integrate - 1 x Porta RJ-45 - Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 10) - 4 x connettori SATAII 3.0Go/s (Non supporta le funzioni “RAID” e “Collegamento a caldo”) (vedi ATTENZIONE 11) - 1 x connettori ATA100 IDE (supporta fino a 2 dispositivi IDE) - 1 x porta Floppy - 1 x connettore modulo infrarossi - 1 x collettore porta COM - Connettore ventolina CPU/telaio - 20-pin collettore alimentazione ATX - 4-pin connettore ATX 12V - Connettori audio interni - Connettore audio sul pannello frontale - 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) (vedi ATTENZIONE 12) - 4Mb AMI BIOS - Suppor AMI legal BIOS - Supporta “Plug and Play” - Compatibile con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 - Driver, utilità, software antivirus (Versione dimostrativa) Italiano - Sensore per la temperatura del processore - Sensore temperatura scheda madre - Indicatore di velocità per la ventola del processore - Indicatore di velocità per la ventola di raffreddamento - Ventola CPU silenziosa - Voltaggio: +12V, +5V, +3.3V, Vcore Compatibi- - Microsoft® Windows® 2000 / XP / XP 64 bit / VistaTM / lità SO VistaTM 64 bit (vedi ATTENZIONE 13) Certificazioni- FCC, CE, WHQL

ASRock 2Core1333DVI-2.66G Motherboard AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking. ATTENZIONE!

FSB1333-CPU funziona in modalita‘ overclocking. In questa situazione, la frequenza PCIE verra‘ sincronizzata per 115MHz. Questa scheda madre supporta la tecnologia overclocking “slegata”. Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 92. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere la guida all’installazione dei moduli di memoria, a pagina 80, per seguire un’installazione appropriata. La presente scheda madre supporta due DIMM Double Sided o quattro Single Sided. Per ulteriori informazioni sulle limitazioni, si prega di consultare “Installazione dei moduli di memoria (DIMM)” a pagina 80. Controllare la tavola che segue per le frequenze di supporto di memoria e le loro corrispondenti frequenze CPU FSB. Fréquence FSB UC Fréquence de prise en charge mémoire DDRII533*, DDRII667 DDRII533, DDRII667

DDRII400, DDRII533, DDRII667

• Quando si utilizza una CPU FSB1333 su questa scheda madre, funzionerà a DDRII500 se si adotta un modulo di memoria DDRII533. A causa delle limitazioni del chipset, le dimensioni effettive della memoria possono essere inferiori a 4GB per l’accantonamento riservato all’uso del sistema sotto Windows® 2000, Windows® XP, Windows® XP 64-bit, Windows® VistaTM and Windows® VistaTM 64-bit. Anche se questa motherboard offre il controllo stepless, non si consiglia di effettuare l’overclocking. Frequenze del bus del processore diverse da quelle raccomandate possono causare instabilità al sistema o danni al processore e alla scheda madre. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta siliconica tra il processore e il dissipatore quando si installa il sistema. La dimensione massima della memoria condivisa viene stabilita dal venditore del chipset ed e‘ soggetta a modificazioni. Prego fare riferimento al sito internet Intel® per le ultime informazioni.

et mono. Pour la sortie audio, cette carte mère supporte les modes 2canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

11. Prima di installare il disco rigido SATAII al connettore SATAII, leggere la

“Guida di installazione del disco rigido SATAII” a pagina 91 per regolare l’unità disco SATAII in modalità SATAII. Si può anche connettere il disco rigido SATA al connettore SATAII direttamente.

12. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft®

Windows® VistaTM 64-bit / VistaTM / XP 64 bit / XP SP1; SP2/2000 SP4.

13. Il driver Microsoft® Windows® VistaTM / VistaTM 64-bit è in continuo

aggiornamento. Fintanto che saremo in possesso del driver più recente, terremo aggiornata la versione sul nostro sito. Visitare il nostro sito per il driver Microsoft® Windows® VistaTM / VistaTM 64-bit e relative informazioni. Sito ASRock http://www.asrock.com Tabella requisiti hardware minimi per W indows ® Windows Logo Vista Premium 2007 e Basic Gli integratori di sistema e gli utenti che acquistano la nostra scheda madre e desiderano inviare il logo Windows® VistaTM Premium 2007 e Basic devono osservare la tabella di seguito sui requisiti hardware minimi. Memoria VGA 2 da 512MB canale doppio (Premium) 512MB Single Channel (Basic) 2 da 256MB canale doppio (Basic) DX9.0 con driver WDDM DVI con HDCP

• Se si pianifica di usare il VGA integrato per sottoporre il logo WindowsR VistaTM, conservare le impostazioni predefinite dell’opzione “selezione modalità DVMT” del BIOS.
• In caso si preveda di utilizzare schede grafiche aggiuntive su questa scheda madre, consultare i requisiti Premium Discrete su http://www.asrock.com
• Se la scheda VGA supporta DVI,supporta inoltre la funzione HDCP per qualificare il logo Windows® VistaTM Premium 2007. Italiano

• Dopo il 1 Giugno 2007, tutti i sistemi Windows® VistaTM vengono richiesti di essere in accordo ai requisiti minimi del sistema per Windows® VistaTM Premium 2007 logo.

Precauzioni preinstallazione Leggere le seguenti precauzioni prima di installare componenti delle schede madri o di cambiare le impostazioni delle schede madri.

1. Togliere il cavo dalla presa elettrica prima di toccare le

componenti. In caso contrario la schedamadre, le periferiche, e/o i componenti possono subire gravi danni.

2. Per evitare che l’elettricità statica danneggi la scheda madre,

NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggetto posizionato a terra prima di maneggiare le componenti.

3. Tenere i componenti per i bordi e non toccare i ICs.

4. Ogni volta che si disinstalla un componente, appoggiarlo su un

tappetino antistatico messo a terra o depositarlo nella borsa data in dotazione con il componente.

5. Nell’usare i giraviti per fissare la scheda madre al telaio non

serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la scheda madre.

2.1 Installazione del processore

Questa scheda madre è integrata con una CPU Dual Core selezionata funzionante a FSB1333 / 2,66GHz. Non rimuovere gli adesivi ASRock CPU sui lati della presa CPU di questa scheda madre. Nel caso in cui gli adesivi vengano danneggiati, rimossi o riportino la dicitura “VUOTO”, ASRock non fornirà assistenza per il prodotto. Adesivo ASRock CPU Italiano ASRock 2Core1333DVI-2.66G Motherboard Prima da inserire la CPU da 775-Pin nel socket, verificare che la superficie della CPU sia pulita e che non ci siano pin piegati nel socket. Non forzare l’inserimento della CPU nel socket se ci sono pin piegati. In caso contrario la CPU potrebbe essere seriamente danneggiata. Fase 1. Aprire la presa: Fase 1-1. Sbloccare la leva premendola verso il basso ed allontanandola dal gancio per liberare la linguetta. Fase 1-2. Ruotare di circa 135 gradi la leva di carico per aprirla completamente. Fase 1-3. Ruotare di circa 100 gradi la piastra di carico per aprirla completamente. Fase 2. Inserire la CPU 775-Pin: Fase 2-1. Tenere la CPU dai bordi segnati Linea nera Linea nera con linee nere. Italiano

(Piastra di caricamento) In seguito su questa scheda madre è (Corpo socket) possibile adottare un’altra CPU compatibile Intel 775-LAND. Per l’installazione (Disposizione comandi) della CPU Intel 775-LAND seguire le istruzioni in basso. Se si usano altre CPU con questa scheda madre, ASRock ricorda che non sarà responsabile per l’assistenza della CPU fornita in dotazione. Vista del socket 775-Pin

ASRock 2Core1333DVI-2.66G Motherboard Fase 2-2. Orientare il pacchetto con l’IHS (Integrated Heat Sink: dispersore di calore integrato) verso l’alto. Individuare il Pin1 ed i due dentelli chiave d’orientamento. Pin1 Pin1 Tacca di allineamento Dente di orientamento Dente di orientamento Tacca di allineamento Socket da 775-Pin CPU da 775-Pin Per il corretto inserimento, verificare di far combaciare i due denti di allineamento della CPU con le due tacche nel socket. Fase 2-3. Collocare con delicatezza la CPU sulla presa con un movimento puramente verticale. Fase 2-4. Verificare che la CPU sia all’interno della presa e combaci in modo appropriato con le chiavi d’orientamento. Fase 3. Rimuovere il cappuccio PnP (Pick and Place: prelievo e posizionamento): Sostenere il lato della piastra di carico con l’indice ed il pollice della mano sinistra, appoggiare il pollice destro sul cappuccio e farlo scivolare per rimuovere il cappuccio dalla presa premendo sul centro del cappuccio per assistere la rimozione. Italiano

1. Si raccomanda di utilizzare la linguetta del cappuccio per la

manipolazione ed evitare di far saltare via il cappuccio PnP.

2. Questo tappo deve essere inserito se se la scheda madre deve

essere restituita per l’assistenza. Fase 4. Chiudere la presa: Fase 4-1. Ruotare la piastra di carico sull’IHS. Fase 4-2. Bloccare la leva di carico mentre si preme leggermente sulla piastra di carico.

ASRock 2Core1333DVI-2.66G Motherboard Fase 4-3. Fissare la leva di carico con la linguetta della piastra di carico che si trova sulla parte inferiore della linguetta di ritenzione della leva di carico.

2.2 Installazione della ventola e del dissipatore di

calore della CPU Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della ventola e del dissipatore di calore della CPU. Di seguito viene presentato un esempio che mostra l’installazione del dissipatore per la CPU da 775-Pin. (Applicare il materiale dell’interfaccia termica) Fase1. Applicare il materiale di interfaccia termica al dell’IHS sulla superficie del socket (Cavi della ventola sul lato più vicino all’header della MB) Fase 2. Collocare il dissipatore di calore nel socket. Verificare che i cavi della ventola sono orientati sul lato più vicino al connettore della ventola della CPU presente sulla scheda madre (CPU_FAN1, si veda pagina 2, No. 3). Fase 3. Allineare i fastener con i fori passanti della scheda madre. (Fori per fastener che allineati ad fori passanti) (Premere verso il basso (4 punti)) Fase 4. Ruotare i fastener in senso orario, quindi premere il cappuccio del fastener con il pollice per installarlo e fissarlo. Ripetere la stessa operazione con gli altri fastener. Fase 5. Collegare il cavo di alimentazione della ventola al connettore ventola della CPU sulla scheda madre. Fase 6. fissare il cavo in eccesso con fascette per assicurare che il cavo non interferisca con il funzionamento della ventola o che venga a contatto con gli altri componenti. ASRock 2Core1333DVI-2.66G Motherboard Italiano Se si premono i fastener verso il basso, senza ruotarli in senso orario, il dissipatore non viene fissato bene alla scheda madre.

2.3 Installazione dei moduli di memoria (DIMM)

La scheda madre 2Core1333DVI-2.66G fornisce quattro alloggiamenti DIMM DDRII (Double Data Rate II) a 240 pin, e supporta la tecnologia Dual Channel Memory. Per la configurazione a due canali, è necessario installare sempre coppie identiche (stessa marca, velocità, dimensioni e tipo di chip) di DIMM DDRII negli alloggiamenti dello stesso colore. In altre parole, è necessario installare coppie identiche di DIMM DDRII nel canale doppio A (DDRII_1 e DDRII_3; alloggiamenti gialli; vedere pag. 2 Nr.

7) oppure coppie identiche di DIMM DDRII nel canale doppio B (DDRII_2 e DDRII_4;

alloggiamenti arancione; vedere pag. 2 Nr. 8), per fare sì che la tecnologia Dual Channel Memory possa essere attivata. Questa scheda madre consente anche di installare quattro DIMM DDRII per la configurazione a canale doppio.Questa scheda madre consente anche di installare quattro DIMM DDRII per configurazione a canale duale, si raccomanda di installare DIMM DDRII identiche nei quattro alloggiamenti. Consultare la Tabella configurazione Memoria Canale Duale di seguito. Configurazioni Dual Channel Memory (DS: Double Side, SS: Single Side) 2 moduli di memoria 2 moduli di memoria 2 moduli di memoria 2 moduli di memoria 4 moduli di memoria

DDRII_1 DDRII_2 (alloggiamento (alloggiamento (alloggiamento (alloggiamento DDRII_3 DDRII_4 gialli) aracione) gialli) aracione)

Se si vogliono installare due moduli di memoria, per ottenere compatibilità ed affidabilità ottimali, si raccomanda di installarli negli alloggiamenti dello stesso colore. In altre parole: installare i moduli di memoria o nella serie di alloggiamenti gialli (DDRII_1 e DDRII_3) oppure nella serie di alloggiamenti aracione (DDRII_2 e DDRII_4). Se negli alloggiamenti DIMM di questa scheda madre è installato un solo modulo di memoria, oppure sono installati tre moduli di memoria, è impossibile attivare la tecnologia Dual Channel Memory. Se una coppia di moduli di memoria NON è installata nello stesso “canale doppio”, ad esempio se si installa una coppia di moduli di memoria su DDRII_1 e DDII_2, è impossibile attivare la tecnologia Dual Channel Memory. Non è consentito installare la DDR nello slot DDRII, altrimenti si possono danneggiare questa scheda madre e la DIMM.

ASRock 2Core1333DVI-2.66G Motherboard Configurazioni di memoria consigliate (DS: Double Side, SS: Single Side) 1 moduli di memoria 2 moduli di memoria 2 moduli di memoria 3 moduli di memoria 4 moduli di memoria DDRII_1 DDRII_2 (alloggiamento (alloggiamento (alloggiamento (alloggiamento DDRII_3 DDRII_4 gialli) aracione) gialli) aracione) DS/SS* DS/SS

• Se si installa un solo modulo di memoria, installarlo su uno dei quattro slot. Questi due moduli di memoria TRANSCEND possono essere supportati solo alle seguenti condizioni:

1. Se si pianifica l’installazione di uno dei moduli di memoria menzionati

precedentemente, installarlo su uno slot DDRII della presente scheda madre.

2. Se si pianifica l’installazione di due dei moduli di memoria menzionati

precedentemente, si consiglia di installarli nel set di slot gialli (DDRII_1 e DDRII_3) o nel set di quelli arancioni (DDRII_2 e DDRII_4).

3. La presente scheda madre non supporta tre o quattro dei moduli di memoria

menzionati precedentemente.

ASRock 2Core1333DVI-2.66G Motherboard Installare una DIMM Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti del sistema. Step 1. Step 2. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso l’esterno. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con la sua sede sullo slot. La DIMM può essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM nello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa. Step 3. Inserire saldamente la DIMM nello slot fino a far scattare completamente in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede. Italiano ASRock 2Core1333DVI-2.66G Motherboard

2.4 Slot di espansione (Slot PCI, Slot HDMR e Slot PCI Express)

Esistono 2 slot PCI, 1 slot HDMR e 2 slot PCI Express su entrambe le schede madri 2Core1333DVI-2.66G. Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit. Slot HDMR: Lo slot HDMR permette di inserire una scheda HDMR con funzionalità Modem v.92 Modem. Lo slot HDMR è condiviso con lo slot PCI2. Slot PCI Express: PCIE1 (slot PCIE x16) è utilizzato per le schede PCI Express con schede grafiche a 16 piste o scheda grafica HDCP ASRock DVI. PCIE2 (slot PCIE x1) usato per schede PCI Express con schede grafiche di larghezza x1, quali scheda Gigabit LAN, SATA 2, ecc.

1. Se si aggiunge una scheda PCI Express VGA al PCIE1 (slot PCIE x16), la

VGA della scheda madre viene disattivata. Se si installa la PCI Express VGA su PCIE1 (slot PCIE x16) e si setta l’opzione nel BIOS “Internal Graphics Mode Select” (Seleziona Modalità scheda grafica interna) su [Enabled] (Attiva), la VGA della scheda madre viene attivata, e la visualizzazione viene gestita dalla VGA della scheda madre.

2. È possibile solo scegliere tra scheda PCI Express VGA o scheda grafica

HDCP DVI da installare su PCIE1 (slot PCIE x16). Installare una scheda di espansione Step 2. Step 3. Step 4. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l’installazione, si prega di leggere la documentazione della scheda di espansione e di effettuare le necessarie impostazioni del hardware. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano le viti. Allineare il connettore della scheda con lo slot e premere con decisione finché la scheda è completamente inserita nello slot. Agganciare la scheda allo chassis con le viti. Italiano Step 1.

Guida all’installazione della scheda grafica HDCP DVI Grazie all’uscita VGA/D-Sub dalla scheda madre e all’installazione esterna della nostra scheda grafica HDCP DVI, questa scheda madre offre agli utenti il supporto per VGA duale: DVI-D e D-Sub. I vantaggi dell’uscita VGA duale possono essere sfruttati collegando l’ingresso per monitor D-Sub alla porta VGA/D-Sub sul pannello I/O e collegando l’ingresso per monitor DVI-D alla nostra scheda grafica HDCP DVI inserita in PCIE1 (slot PCIE x16) di questa scheda madre. Fare riferimento alle procedure riportate di seguito per l’installazione corretta della scheda grafica HDCPDVI. Step 1. Installare la scheda grafica HDCP DVI in PCIE1 (slot PCIE x16). Consultare le procedure per l’installazione delle schede di espansione a pagina 83 per avere maggiori informazioni. Scheda grafica HDCP DVI Step 2. Collegare il connettore DVI-D dell’ingresso per monitor DVI-D al connettore di uscita DVI-D della scheda grafica HDCP DVI inserita in PCIE1 (slot PCIE x16) di questa scheda madre. Italiano

Connettore DVI-D per ingresso monitor DVI-D ASRock 2Core1333DVI-2.66G Motherboard Connettore uscita DVI-D della scheda grafica HDCP DVI Step 4. Connettere il monitor D-Sub alla sotto-porta VGA/D sul pannello I/O di questa scheda-madre. Se sul sistema si è installato il driver Intel® VGA dal CD, è possibile utilizzare le funzioni dell’uscita DVI-D con la scheda madre, dopo l’avvio del sistema. Se non è stato ancora installato il driver Intel® VGA, installarlo dal CD e riavviare il computer. Una volta eseguita questa operazione è possibile utilizzare le funzioni DVI-D con questa scheda madre. La funzione HDCP con scheda grafica DVI Graphics-HDCP La funzione HDCP e‘ supportata dalla scheda grafica DVI Graphics-` HDCP. Con l‘installazione della scheda grafica DVI Graphics-HDCP, questa scheda-madre e‘ stata equipaggiata con la funzione HDCP. Per usare la funzione HDCP con questa scheda-madre, e‘ necessario usare il monitor che supporti anch‘esso la funzione HDCP. Di conseguenza, e‘ possibile godere della superiore quantita‘ di visualizzazione con alta-definizione dei contenuti codificati della HDCP. Prego fare riferimento alle istruzioni qui di sotto descritte per ulteriori dettgli circa la funzione HDCP. Che cosa e‘ la HDCP? HDCP significa High-Bandwidth Digital Content Protection, una specificazione creata dalla Intel® per proteggere contenuti d‘intrattenimento digitale usando l‘interfaccia DVI. HDCP e‘ uno schema copia di protezione in grado di eliminare la possibilita‘ d‘intercettazione della corrente dei dati digitali tra la sorgente video, oppure trasmettitore – come per esempio un computer, lettore DVD o set-top box – ed il display digitale,oppure ricevitore –quale un monitor, televisione o proiettore. In altre parole, la specificazione HDCP e‘ stata designata per proteggere l‘integrita‘ dei contenuti durante la trasmissione. Prodotti compatibili con lo schema HDCP quali lettori DVD, satelliti e HDTV set-top-boxes via cavo, come anche alcuni PC, richiedono una connessione sicura allo schermo relativo. Dato che il produttore produce apparecchi HDCP, raccomandiamo di acquistare unita‘ compatibili con l‘HDTV. Italiano

2.6 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è posizionato su questi pin. Jumper

CORTOCIRCUITATO APERTO Settaggio del Jumper Cortocircuitare pin2, pin3 per settare a +5VSB (standby) e abilitare PS/2 o USB wake up events. Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di corrente in standby sarà maggiore. (vedi p.2 Nr. 1) Resettare la CMOS (CLRCMOS1, jumper a 2 pin) (vedi p.2 Nr. 6) jumper a 2 pin Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono informazioni del setup del sistema, come per esempio la password di sistema, la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema e resettare ai parametri di default, spegnere il computer e scollegare l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi. Italiano ASRock 2Core1333DVI-2.66G Motherboard

2.7 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre! Connettore del Floppy disk (33-pin FLOPPY1) (vedi p.2 Nr. 20) Lato del Pin1 con la striscia rossa Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore. Connettore IDE primario (Blu) (39-pin IDE1, vedi p.2 Nr. 10) Connettore blu alla schedamadre Connettore nero all’hard disk drive Cavo ATA 66/100 a 80 Pin Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli. (SATAII_1: vedi p.2 Nr. 16) (SATAII_2: vedi p.2 Nr. 14) (SATAII_3: vedi p.2 Nr. 15) SATAII_3 SATAII_4 SATAII_1 SATAII_2 (SATAII_4: vedi p.2 Nr. 13) Cavi dati Serial ATA (SATA) (Opzionale) Questi quattro connettori Serial ATA (SATAII) supportano le periferiche di archiviazione HD SATA o SATAII per le funzioni di archiviazione interna. ATAII (SATAII) supportano cavi SATAII per dispositivi di memoria interni. L’interfaccia SATAII attuale permette velocità di trasferimento dati fino a

Italiano Connettori Serial ATAII Entrambe le estremità del cavo dati SATA possono collegarsi all’hard disk SATA / SATAII o al connettore SATAII sulla scheda madre.

ASRock 2Core1333DVI-2.66G Motherboard Cavo d’alimentazione Serial ATA (SATA) (Opzionale) Connettere all’ailmentazione dei dischi SATA Connettere al gruppo di alimentazione Collettore USB 2.0 Connettete l’estremità nera del cavo di alimentazione SATA al connettore di alimentazione su ciascun drive. Poi connettete l’estremità bianca del cavo di alimentazione SATA al connettore power dell’alimentatore. Oltre alle quattro porte USB 2.0 predefinite nel pannello I/O, la scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0. (9-pin USB6_7) (vedi p.2 No. 18) (9-pin USB4_5) (vedi p.2 No. 19) Collettore modulo infrarossi Questo collettore supporta moduli ad infrarossi optional per la trasmissione e la ricezione senza fili. (5-pin IR1) (vedi p.2 Nr. 30) Connettori audio interni (4-pin CD1) CD1 (CD1: vedi p.2 Nr. 24) Italiano Connettore audio sul pannello frontale (9-pin HD_AUDIO1) (vedi p.2 Nr. 22) Permettono di ricevere input stereo audio da fonti di suono come CD-ROM, DVD ROM,TV tuner, o schede MPEG. È un’interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.

ASRock 2Core1333DVI-2.66G Motherboard

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione Comando pannello anteriore da [Auto] a [Attivato]. F. Entrare nel sistema di Windows. Fare clic sull’icona situata nell’angolo inferiore destro della barra delle applicazioni per entrare su Realtek HD Audio Manager. Fare clic su “Audio I/O”, selezionare “Impostazioni connettore” , scegliere “Disattiva rilevazione presa pannello anteriore” e salvare la modifica facendo clic su “OK”. Collettore pannello di sistema Questo collettore accomoda diverse funzioni di sistema pannello frontale. (9-pin PANEL1) (vedi p.2 Nr. 12) Collettore casse telaio Collegare le casse del telaio a questo collettore. (4-pin SPEAKER1) (vedi p.2 Nr. 11) Collegare il cavo della ventolina telaio a questo connettore e far combaciare il filo nero al pin terra. (3-pin CHA_FAN1) (vedi p.2 Nr. 17) Connettore ventolina CPU (4-pin CPU_FAN1) (vedi p.2 Nr. 3)

Italiano Connettore ventolina telaio Collegare il cavo della ventolina CPU a questo connettore e far combaciare il filo nero al pin terra.

ASRock 2Core1333DVI-2.66G Motherboard Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini Connettore alimentazione ATX (20-pin ATXPWR1) (vedi p.2 Nr. 27) Connettore ATX 12V (4-pin ATX12V1) (vedi p.2 Nr. 2) Collettore porta COM (9-pin COM1) (voir p.2 Nr. 29) Collegare la sorgente d’alimentazione ATX a questo connettore. È necessario collegare una alimentazione con spinotto da 12V ATX a questo connettore in modo che possa fornire energia sufficiente. In caso contrario l’unità non si avvia. Questo collettore porta COM è utilizzato per supportare il modulo porta COM. Italiano ASRock 2Core1333DVI-2.66G Motherboard

2.8 Giuda all’installazione del disco rigido SA

SATTAII Prima di installare il disco rigido SATAII nel computer, leggere attentamente la guida del disco rigido SATAII in basso. Alcune impostazioni predefinite dei dischi rigidi SATAII possono non essere in modalità SATAII, che opera con la migliore prestazione. Per abilitare la funzione SATAII, seguire le istruzioni in basso in base ai differenti produttori per regolare correttamente e anticipatamente, il disco rigido SATAII in modalità SATAII; in caso contrario, il disco rigido SATAII potrebbe non girare in modalità SATAII. Western Digital Se i pin 5 e 6 vengono cortocircuitati, verrà abilitato il SATA 1.5Gb/s. Diversamente, se si desidera abilitare il SATAII 3.0Gb/s, rimuovere i jumper dal pin 5 e dal pin 6. SAMSUNG Se i pin 3 e 4 vengono cortocircuitati, verrà abilitato il SATA 1.5Gb/s. Diversamente, se si desidera abilitare il SATAII 3.0Gb/s, rimuovere i jumper dal pin 3 e dal pin 4. HITACHI Usare lo strumento di funzione, uno strumento avviabile da DOS per passare da una funzione ATA all’altra. Visitare il sito web HITACHI per i dettagli: http://www.hitachigst.com/hdd/support/download.htm Italiano Gli esempi di cui sopra sono solo per riferimento. Per dischi rigidi SATAII di diversi produttori, i metodi di impostazione dei pin del jumper possono non essere gli stessi. Visitare i siti web dei produttori per gli aggiornamenti.

ASRock 2Core1333DVI-2.66G Motherboard

2.9 Installazione di Hard Disk A

ATTA Seriali (SA (SATTA) / A ATTAII Seriali Questa scheda madre adotta il chipset south bridge Intel® ICH7 che supporta i dischi rigidi seriali Serial ATA (SATA) / Serial ATAII (SATAII). E possibile installare su questa scheda madre i dischi rigidi SATA / SATAII come periferiche interne di archiviazione. Questa sezione vi guiderà nell’installazione dei dischi rigidi SATA / SATAII. 1° PASSO: Installare gli Hard Disk SATA / SATAII negli spazi per le unità disco del telaio. 2° PASSO: Collegare il cavo d’alimentazione SATA al disco rigido SATA / SATAII. 3° PASSO: Collegare un’estremità del cavo dati SATA al connettore SATAII della motherboard. 4° PASSO: Collegare l’altra estremità del cavo dati SATA all’hard disk SATA / SATAII.

2.10 Guida installazione del driver

Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.

2.11 Installazione della scheda HDMR e del driver

Se non si inserisce la scheda HDMR nella scheda madre e si è appena completata l’installazione di tutti i driver, ma in futuro si desidera utilizzare la funzione della scheda HDMR, osservare le operazioni di seguito.

1. Inserire la scheda HDMR nello slot HDMR della scheda madre. Assicurarsi che

la scheda HDMR sia completamente inserita nello slot.

2. Installare il driver della scheda HDMR nel sistema dal CD in dotazione.

3. Riavviare il sistema.

2.12 Tecnologia di Untied Overclocking

Italiano Questa scheda madre supporta la tecnologia Untied Overclocking, in altre parole, durante l’overclocking, FSB ha a disposizione margini migliori grazie ai bus PCI / PCIE fissati. Prima di abilitare la funzione Untied Overclocking inserire l’opzione “Modalità Overclock” nelle impostazioni del BIOS per impostare la selezione da [Auto] a [CPU, PCIE, Async.]. A questo punto, la CPU FSB è “libera” durante l’overclocking, ma i bus PCI / PCIE sono nella modalità fissata in modo tale che l’FSB posa operare sotto un più stabile ambiente di overclocking.

ASRock 2Core1333DVI-2.66G Motherboard Fare riferimento all’avviso di pagina 74 per i possibili rischi dell’overclocking prima di applicare la tecnologia Untied Overclocking Technology.

3. Informazioni sul BIOS

La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di supporto.

4. Software di suppor

to e informazioni supporto su CD Italiano Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 2000 / XP / XP 64-bit / VistaTM / VistaTM 64-bit. Il CD di supporto a corredo della scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.
