BEDIENUNGSANLEITUNG 2CORE1333DVI-2.66G ASROCK

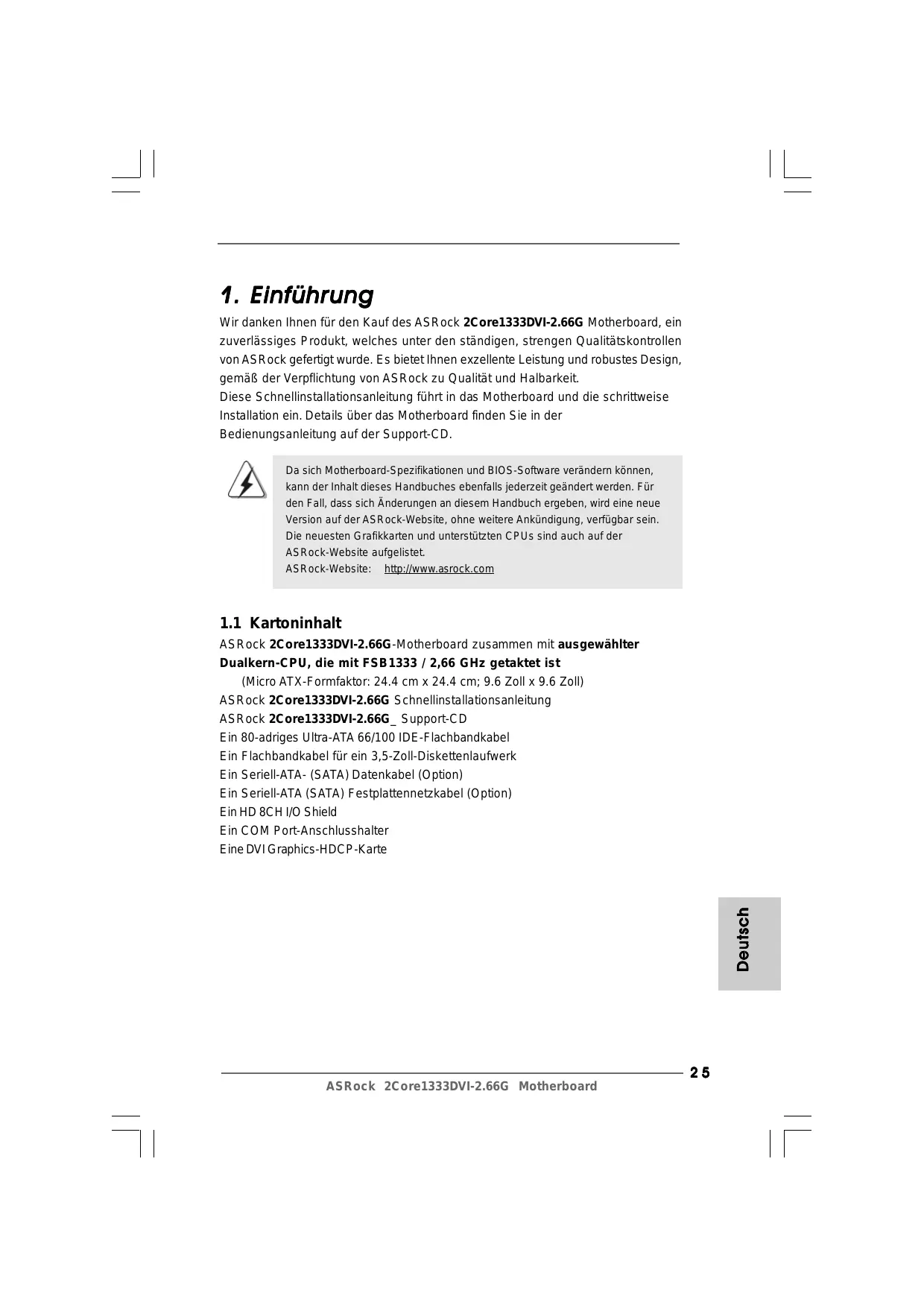

Wir danken Ihnen für den Kauf des ASRock 2Core1333DVI-2.66G Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com

Deutsch ASRock 2Core1333DVI-2.66G-Motherboard zusammen mit ausgewählter Dualkern-CPU, die mit FSB1333 / 2,66 GHz getaktet ist (Micro ATX-Formfaktor: 24.4 cm x 24.4 cm; 9.6 Zoll x 9.6 Zoll) ASRock 2Core1333DVI-2.66G Schnellinstallationsanleitung ASRock 2Core1333DVI-2.66G_ Support-CD Ein 80-adriges Ultra-ATA 66/100 IDE-Flachbandkabel Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk Ein Seriell-ATA- (SATA) Datenkabel (Option) Ein Seriell-ATA (SATA) Festplattennetzkabel (Option) Ein HD 8CH I/O Shield Ein COM Port-Anschlusshalter Eine DVI Graphics-HDCP-Karte

Spezifikationen Plattform CPU - Micro ATX-Formfaktor: 24.4 cm x 24.4 cm; 9.6 Zoll x 9.6 Zoll - Paket mit ausgewählter Dualkern-CPU mit FSB1333 / 2,66 GHz

• Dieses Motherboard unterstützt auch die nachstehenden CPUSpezifikationen: - LGA 775 für Intel® Dual Core CoreTM 2 Extreme- / CoreTM 2 Duo- / Pentium® D- / Pentium® Dual Core- / Pentium® 4- / Celeron®- / Celeron® D- Prozessoren - Kompatibilität mit allen Zentraleinheiten (CPU) FSB1333/1066/ 800/533MHz außer Quadrangel Kerne (siehe VORSICHT 1) - Unterstützt Hyper-Threading-Technologie - Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 2) - Unterstützt EM64T-CPU Chipsatz Speicher Hybrid Booster Erweiterungssteckplätze Onboard-VGA Deutsch Audio LAN - Northbridge: Intel® 945GC A2 - Southbridge: Intel® ICH7 - Unterstützung von Dual-Kanal-DDRII-Speichertechnologie (siehe VORSICHT 3) - 4 x Steckplätze für DDRII (siehe VORSICHT 4) - Unterstützt DDRII667/533 (siehe VORSICHT 5) - Max. 4GB (siehe VORSICHT 6) - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 7) - ASRock U-COP (siehe VORSICHT 8) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - 1 x PCI Express x16-Steckplätze - 1 x PCI Express x1-Steckplätze - 2 x PCI -Steckplätze - 1 x HDMR-Steckplätze - Intel® Graphics Media Accelerator 950 - Pixel Shader 2.0, DX9.0 VGA - Maximal gemeinsam genutzter Speicher 224MB (siehe VORSICHT 9) - Doppel VGA Ausgang: D-Sub und DVI-D- Anschluß sind mit DVI Graphiken–HDCP Karte durch unabhängige Anzeigekontroller zu unterstützen - HDCP Funktion ist mit DVI Graphiks-HDCP Karte zu unterstützen - 7.1 CH Windows® VistaTM Premium Level HD Audio (ALC888 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111B - Unterstützt Wake-On-LAN

ASRock 2Core1333DVI-2.66G Motherboard HD 8CH I/O - 1 x PS/2-Mausanschluss - 1 x PS/2-Tastaturanschluss - 1 x VGA port - 1 x Paralleler port: Unterstützung für ECP / EPP - 4 x Standard-USB 2.0-Anschlüsse - 1 x RJ-45 port - HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 10) Anschlüsse - 4 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s Datenübertragungsrate (Unterstützt keine “RAID”- und “HotPlug”-Funktionen) (siehe VORSICHT 11) - 1 x ATA100 IDE-Anschlüsse (Unterstützt bis 2 IDE-Geräte) - 1 x FDD-Anschlüsse - 1 x Infrarot-Modul-Header - 1 x COM-Anschluss-Header - CPU/Gehäuse-Lüfteranschluss - 20-pin ATX-Netz-Header - 4-pin anschluss für 12V-ATX-Netzteil - Interne Audio-Anschlüsse - Anschluss für Audio auf der Gehäusevorderseite - 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (siehe VORSICHT 12) BIOS - 4Mb AMI BIOS - AMI legal BIOS mit Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion) Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU-Lüfter - Drehzahlmessung für Gehäuselüfter - CPU-Lüftergeräuschdämpfung - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft® Windows® 2000 / XP / XP 64-Bit / VistaTM / VistaTM 64-Bit (siehe VORSICHT 13) Zertifizierungen - FCC, CE, WHQL Deutsch E/A-Anschlüsse an der Rückseite

ASRock 2Core1333DVI-2.66G Motherboard WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden. VORSICHT!

FSB1333-CPU wird nach Uhrzeitmode operatieren. In diese Situation wird PCIE Frequenz auch nach Uhrzeitmode zu 115MHz. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter “Entkoppelte Übertaktungstechnologie” auf Seite 46 finden Sie detaillierte Informationen. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 34 zwecks richtiger Installation gelesen haben. Dieses Motherboard unterstützt zwei Doppelseitige DIMMs oder vier Einseitige DIMMs. Details zu weiteren Einschränkungen finden Sie unter „Installation von Speichermodulen (DIMMs)“ auf Seite 34. Die unterstützten Arbeitsspeicherfrequenzen und die entsprechende CPU FSB-Frequenz entnehmen Sie bitte der nachstehenden Tabelle. CPU FSB-Frequenz Unterstützte Arbeitsspeicherfrequenz DDRII533*, DDRII667 DDRII533, DDRII667

• Bei Verwendung einer FSB1333-CPU auf diesem Motherboard läuft es

mit DDRII500, wenn Sie ein DDRII533-Speichermodul verwenden. Aufgrund von Chipset-Einschränkungen könnte unter Windows® 2000, Windows® XP, Windows® XP 64-Bit, Windows® VistaTM und Windows® VistaTM 64-Bit die für das System reservierte Speichergröße unterhalb von 4 GB liegen. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

Minimale Hardwarevorausetzungen für Windows ® Vista TM Premium 2007 und Basic Logo Systemintegratoren und Anwender unseres Motherboards, die ihre Rechner auf die Vergabe des Windows® VistaTM Premium 2007 und BasicLogos vorbereiten möchten, finden die minimalen hardwarevoraussetzungen in der folgenden Tabelle. Speicher VGA 512 MB x 2 Dual Channel (Premium) 512 MB Single Channel (Basic) 256 MB x 2 Dual Channel (Basic) DX9.0 mit WDDM-Treiber DVI mit HDCP

• Wenn Sie einen Onboard-VGA-Chip für das Anzeigen desWindows® VistaTM-Log verwenden möchten, behalten Sie bitte die Standardeinstellung der Funktion “DVMTModusauswahl” im BIOS.
• Sofern Sie eine externe Grafikkarte mit diesem Motherboard verwenden möchten, lesen Sie bitte unter Premium Discrete-Anforderungen auf unseren Internetseiten nach: http://www.asrock.com
• Wenn VGA auf der Platte DVI unterstützt, muß es auch HDCP Function unterstützen,um Windows® VistaTM Premium 2007 logo.zu befähigen.
• Nach dem ersten Juni, 2007 sind , all Windows® VistaTM Systems dafür erforderlich, mit der Minimalforderung der obengenannte Hardware übereinzustimmen, um Windows® VistaTM Premium 2007 logo.zu befähigen. ASRock 2Core1333DVI-2.66G Motherboard Deutsch

Die Maximalspeichergröße ist von den Chipshändler definiert und umgetauscht. Bitte überprüfen Sie Intel ® website für die neuliche Information. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und MonoModi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her. Bevor Sie eine SATA II Festplatte mit dem SATA II Anschluss verbinden, lesen Sie bitte die “Anleitung zur SATA II Festplatteneinrichtung“ auf Seite 44, um Ihre SATA II Festplatte in den SATA II Modus umzuschalten. SATA-Festplatten können Sie auch direkt mit dem SATA II-Anschluss verbinden. Das Power Management für USB 2.0 arbeitet unter Microsoft® Windows® VistaTM 64-Bit / VistaTM / XP 64-Bit / XP SP1 oder SP2/2000 SP4 einwandfrei. Der Microsoft® Windows® VistaTM / VistaTM 64-Bit Treiber wird ständig aktualisiert. Sobald wir den neuesten Treiber haben, stellen wir ihn auf unserer Website zur Verfügung. Bitte besuchen Sie unsere Website für den Microsoft® Windows® VistaTM / VistaTM 64-Bit Treiber und verwandte Informationen. ASRock-Website http://www.asrock.com

Sicherheitshinweise vor der Montage Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen omponenten kommen kann. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.

2.1 CPU Installation

Dieses Motherboard wird mit einer ausgesuchten Dual Core-CPU, FSB 1333 / 2,66 GHz geliefert. Bitte entfernen Sie nicht die ASRock-CPU-Aufkleber an beiden Seiten des CPU-Sockels auf dem Motherboard. Falls die Aufkleber beschädigt oder entfernt wurden oder das Wort „ VOID“ tragen, übernimmt ASRock keinen Kundendienst für diese CPU. ASRock-CPU-Aufkleber Deutsch (Ladeplatte) Zukünftig können Sie auch andere kompatible (Sockel) Intel 775-LAND-CPUs mit diesem Motherboard verwenden. Zur Installation der Intel 775-LAND (Kontaktreihe) -CPU führen Sie bitte die nachstehenden Schritte aus. ASRock erinnert Sie daran, dass die Firma bei Verwendung einer anderen CPU Ihrerseits auf diesem Motherboard keinen Kundendienst für die 775-Pin Sockel Übersicht mitgelieferte CPU übernimmt. Bevor Sie die 775-Pin CPU in den Sockel sitzen, prüfen Sie bitte, ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogen sind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kann die CPU schwer beschädigen.

ASRock 2Core1333DVI-2.66G Motherboard Schritt 1. Öffnen Sie den Sockel: Schritt 1-1. Öffnen Sie den Hebel, indem Sie ihn nach unten drücken und aushaken. Schritt 1-2. Drehen Sie den Ladehebel, bis er in geöffneter Position steht, ca. 135 Grad. Schritt 1-3. Drehen Sie die Ladeplatte, bis sie in geöffneter Position steht, ca. 100 Grad. Schwarze Linie Schwarze Linie Schritt 2. 775-Pin CPU einstecken: Schritt 2-1. Halten Sie die CPU an den mit schwarzen Linien gekennzeichneten Seiten. Schritt 2-2. Halten Sie das Teil mit dem IHS (Integrated Heat Sink – integrierter Kühlkörper) nach oben. Suchen Sie Pin 1 und die zwei Orientierungseinkerbungen. Pin1 Ausrichtungsmarkierung Pin1 Orientierungskerbe Ausrichtungsmarkierung Orientierungskerbe 775-Pin Sockel 775-Pin CPU Deutsch Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die zwei Orientierungskerben der CPU mit den beiden Markierungen des Sockels aus. Schritt 2-3. Drücken Sie die CPU vorsichtig in vertikaler Richtung in den Sockel.

ASRock 2Core1333DVI-2.66G Motherboard Schritt 2-4. Prüfen Sie, dass die CPU ordnungsgemäß im Sockel sitzt und die Orientierungskerben einwandfrei in den entsprechenden Auskerbungen sitzen. Schritt 3. PnP-Kappe entfernen (Pick and Place-Kappe): Halten Sie den Rand der Ladeplatte mit Zeigefinger und Daumen Ihrer linken Hand, halten Sie die PnP-Kappe mit dem Daumen der rechten Hand und ziehen Sie die Kappe vom Sockel während Sie auf die Mitte der Kappe drücken, um ein Entfernen zu erleichtern.

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden

Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard

zur Reparatur bringen. Schritt 4. Sockel schließen: Schritt 4-1. Drehen Sie die Ladeplatte auf den Kühlkörper (IHS). Schritt 4-2. Drücken Sie leicht auf die Ladeplatte und schließen Sie den Ladehebel. Schritt 4-3. Sichern Sie Ladehebel und Ladeplatte mithilfe des Hebelverschlusses. Deutsch ASRock 2Core1333DVI-2.66G Motherboard

2.2 Installation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und Kühlkörpers. Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 775-Pin CPU. Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte des IHS, auf die Sockeloberfläche. (Tragen Sie Wärmeleitmaterial auf. ) (Lüfterkabel auf der Seite am nächsten zum Anschluss des Motherboards) Schritt 2. Setzen Sie den Kühlkörper auf den Sockel. Prüfen Sie, dass die Lüfterkabel auf der Seite am nächsten zum CPU-LüfterAnschluss des Motherboards verlaufen (CPU_FAN1, siehe Seite 2, Nr. 3). Schritt 3. Richten Sie Verbindungselemente und Löcher im Motherboard aus. Schritt 4. Drehen Sie die Verbindungselemente im Uhrzeigersinn und drücken Sie mit dem Daumen auf die Kappen der Elemente zum Feststellen. Wiederholen Sie dies mit den anderen Verbindungselementen. (Schlitze der Verbindungselemente nach außen) (Nach unten drücken (4 Stellen)) Wenn Sie die Verbindungselemente nur drücken, ohne sie im Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß am Motherboard befestigt. Deutsch Schritt 5. Schließen Sie den Lüfter an den CPULüfteranschluss des Motherboards. Schritt 6. Befestigen Sie überschüssiges Kabel mit Band, um eine Störung des Lüfters oder Kontakt mit anderen Teilen zu vermeiden.

ASRock 2Core1333DVI-2.66G Motherboard

2.3 Installation der Speichermodule (DIMM)

Die Motherboards 2Core1333DVI-2.66G bieten vier 240-pol. DDRII (Double Data Rate II) DIMM-Steckplätze und unterstützen die Dual-Kanal-Speichertechnologie. Für die Dual-Kanalkonfiguration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDRII DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR DIMM-Paar im Dual-Kanal A (DDRII_1 und DDRII_3; gelbe Steckplätze, siehe Seite 2 Nr. 7) oder ein identisches DDRII DIMM-Paar im DualKanal B (DDRII_2 und DDRII_4; orange Steckplätze, siehe Seite 2 Nr. 8) installieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf diesem Motherboard können Sie auch vier DDRII DIMMs für eine Dual-Kanalkonfiguration installieren. Auf diesem Motherboard können Sie auch vier DDRII DIMM-Module für eine Dual-Kanalkonfiguration installieren, wobei Sie bitte in allen vier Steckplätzen identische DDRII DIMM-Module installieren. Beziehen Sie sich dabei auf die nachstehende Konfigurationstabelle für Dual-Kanalspeicher. Dual-Kanal-Speicherkonfigurationen (DS: Doppelseitig, SS: Einseitig) DDRII_1 DDRII_2 DDRII_3 DDRII_4 (gelbe Steckplätze) (orange Steckplätze) (gelbe Steckplätze) (orange Steckplätze) 2 Speichermodule 2 Speichermodule 2 Speichermodule 2 Speichermodule 4 Speichermodule

1. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie

dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den gelbe Steckplätzen (DDRII_1 und DDRII_3) oder den orange Steckplätzen (DDRII_2 und DDRII_4).

2. Wenn nur ein Speichermodul oder drei Speichermodule in den DDRII

DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

3. Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert,

z.B. ein Speichermodulpaar wird in DDRII_1 und DDRII_2 installiert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4. Es ist nicht zulässig, DDR in einen DDRII Steckplatz zu installieren;

andernfalls könnten Motherboard und DIMMs beschädigt werden.

ASRock 2Core1333DVI-2.66G Motherboard Empfohlene Speicherkonfigurationen (DS: Doppelseitig, SS: Einseitig) DDRII_1 DDRII_2 DDRII_3 DDRII_4 (gelbe Steckplätze) (orange Steckplätze) (gelbe Steckplätze) (orange Steckplätze) 1 Speichermodule 2 Speichermodule 2 Speichermodule 3 Speichermodule 4 Speichermodule DS/SS* DS/SS

• Wenn Sie nur ein einziges Speichermodul installieren, können Sie dieses in einen der vier Steckplätze einsetzen. Diese beiden TRANSCEND-Speichermodule werden nur unter den folgenden Bedingungen unterstützt: DRAMANBIETER

1. Wenn Sie eines der oben genannten Speichermodule installieren möchten,

können Sie einen beliebigen DDRII-Steckplatz des Motherboards benutzen.

2. Falls Sie zwei der oben genannten Speichermodule installieren möchten, sollten

Sie diese jeweils entweder in den gelben Steckplätzen (DDRII_1 und DDRII_3) oder in den orangefarbenen Steckplätzen (DDRII_2 und DDRII_4) installieren.

3. Drei oder vier der oben genannten Speichermodule werden nicht von diesem

Motherboard unterstützt. Einsetzen eines DIMM-Moduls Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen. Schritt 2: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen drücken. Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt. Deutsch Schritt 1:

ASRock 2Core1333DVI-2.66G Motherboard Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul. Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

2.4 Erweiterungssteckplätze: (PCI-, HDMR- und PCI

Express-Slots): Es stehen 2 PCI-, 1 HDMR- und 2 PCI Express-Slot auf dem 2Core1333DVI-2.66G Motherboard zur Verfügung. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt. HDMR-Slot: Der HDMR-Steckplatz dient zur Aufnahme der HDMR-Karte mit v.92 Modem-Funktionalität. Der HDMR-Steckplatz teilt sich die Verwendung mit dem PCI2-Steckplatz. PCI Express-Slots: PCIE1 (PCIE x16-Steckplatz) wird für PCI Express-Karten mit x16 Lane Width-Grafikkarten oder einer ASRock DVI Graphics-HDCP-Karte verwendet. PCIE2 (PCIE x1-Steckplatz) wird für PCI ExpressGrafikkarten mit x1-Busbreite verwendet wie Gigabit LANKarten, SATA2-Karten, usw. eingesetzt. Deutsch 1. Wenn Sie die zusätzliche PCI Express-VGA-Karte in PCIE1 (PCIE x16Steckplatz) installieren, wird das integrierte VGA deaktiviert. Installieren Sie die zusätzliche PCI Express-VGA-Karte in PCIE1 (PCIE x16-Steckplatz) und setzen Sie die BIOS-Option “Internal Graphics Mode Select” (Wahl des internen Grafikmodus) auf [Enabled] (Aktiviert), wird das integrierte VGA aktiviert und der primäre Bildschirm ist das integrierte VGA. 2. Sie können nur eine PCI Express-VGA-Karte oder eine DVI Graphics-HDCPKarte in PCIE1 (PCIE x16-Steckplatz) installieren. Einbau einer Erweiterungskarte Schritt 1:

Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich, dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen ASRock 2Core1333DVI-2.66G Motherboard Schritt 2: Schritt 3: Schritt 4:

Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen. Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte. Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt. Befestigen Sie die Karte mit der Schraube aus Schritt 2. Installationsanleitung für eine D VI Graphics -HDCP

DVI Graphics-HDCP -HDCP-K -Kar arte Mit dem integrierten VGA/D-Sub-Ausgang und der externen Installation unserer DVI Graphics-HDCP-Karte bietet dieses Motherboard Benutzern die Unterstützung eines Dual-VGA-Ausgangs: DVI-D und D-Sub. Sie können die Vorteile einer DualVGA-Ausgangsunterstützung auf bequeme Art nutzen, indem Sie den D-SubEingangsmonitor mit dem VGA/D-Sub-Anschluss auf dem I/O Panel und den DVI-DEingangsmonitor mit unserer DVI Graphics-HDCP-Karte verbinden, die in PCIE1 (PCIE x16-Steckplatz) auf diesem Motherboard eingefügt ist. Beachten Sie die nachfolgenden Schritte für eine richtige Installation der DVI Graphics-HDCP-Karte. Schritt 1: Installieren Sie die DVI Graphics-HDCP-Karte in PCIE1 (PCIE x16Steckplatz). Details hierzu sind im Installationsvorgang für eine Erweiterungskarte auf Seite 36 angegeben. Schritt 2: Deutsch DVI Graphics-HDCP-Karte Verbinden Sie den DVI-D-Anschluss des DVI-D-Eingangsmonitors mit dem DVI-D-Ausgang der DVI Graphics-HDCP-Karte, die in PCIE1 (PCIE x16-Steckplatz) auf diesem Motherboard eingefügt ist.

ASRock 2Core1333DVI-2.66G Motherboard DVI-D-Anschluss des DVI-DEingangsmonitors Schritt 3: Schritt 4: DVI-D-Ausgang der DVI GraphicsHDCP-Karte Bitte schließen Sie den D-Sub monitor mit dem VGA/D-Sub Anschluß auf der Tafel der Masterplatte an. Haben Sie bereits den Intel® VGA-Treiber von unserer Support-CD auf Ihrem System installiert, können Sie nach dem Systemstart die Vorteile der DVI-D-Ausgangsfunktion mit diesem Motherboard nutzen. Haben Sie den Intel® VGA-Treiber noch nicht installiert, dann installieren Sie bitte den Intel® VGA-Treiber von unserer Support-CD auf Ihrem System und starten Sie Ihren Computer neu. Hiernach können Sie die DVI-DAusgangsfunktion mit diesem Motherboard verwenden. HDCP Funktion mit DVI Graphiken-HDCP Karte HDCP Function ist mit DVI Graphiken-HDCP Karte unterstützt.Zur Installation der VI Graphiken-HDCP Karte wird die Masterplatte mit HDCP Funktion versehen.Um die HDCP Funktion auf der Masterplatte anzuvenden, brauchen Sie PC mit einem besseren Monitor ausstatten, der HDCP Funktion auch unterstützt. Damit können Sie sich am besseren Qualitätmonitor mit der Hochdefinition HDCP Encryptioninhalt.Bitte beziehen Sie sich auf die unterstehenden Anweisungen für die genauere Einzelheit über t HDCP Funktion. Deutsch Was ist HDCP? HDCP bedeutet,daß Hoch-Breitband Digitalinhalt Schutz, Eine Spezifikation ist von Intel® für den Schutz des Digitalunterhaltunginhalts entwickelt, der das DVI Interface benutzt. HDCP ist ein Schemakopieschutz, um die Möglichkeit für das Auffangen derDigitaldaten zwischen Videoquelle oder Transmitter auszusondern, dergleichen ein Computer, DVD

ASRock 2Core1333DVI-2.66G Motherboard Player oder Steuerungsgerät und der Digitalanzeiger oder Kopfhörerbeispielweise Monitor, Fernsehen oder ProjeKtor; Mit anderen Worten, HDCP Specifikation ist beabsichtigt, die Inhaltvollständigkeit und Unversehrtheit zu schützen,wenn es transmmittert wird. die Kompatibilität mit dem HDCP Schema ,dergleichen DVD player, Satellit und Kabel HDTV Steuerungsgerät sowie Unterhaltung PCs brauchen eine sichere Verbindung mit einer gefällige Monitor. Es ist für Sie empfehlenswert, eine kompatibele HDTV einzukaufen, weil die Hersteller für HDCP Ausrüstung zunehmen werden.

2.6 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine JumperKappe auf diesen beiden Pins. Jumper

Gebrückt Offen Einstellun Beschreibung Überbrücken Sie Pin2, Pin3, um (siehe S.2 - No. 1) +5VSB (Standby) zu setzen und die PS/2 oder USBWeckfunktionen zu aktivieren. Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A oder mehr leisten können. CMOS löschen 2-Pin jumper Deutsch (CLRCMOS1, 2-Pin jumper) (siehe S.2 - No. 6) Hinweis: Mit CLRCMOS1 können Sie die Daten im CMOS löschen. Die CMOS Daten beinhalten die Systeminformationen wie Systemkennwort, Datum, Zeit und System-Setupeinstellungen. Um die Einstellungen zu löschen und Default-Werte wiederherzustellen, schalten Sie den Computer aus, ziehen Sie den Netzstecker und überbrücken Sie 2-pin von CLRCMOS1 mithilfe des Jumpers für 5 Sekunden.

ASRock 2Core1333DVI-2.66G Motherboard

2.7 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jumperkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt! Anschluss für das Floppy-Laufwerk (33-Pin FLOPPY1) die rotgestreifte Seite auf Stift 1 (siehe S.2 - No. 20) Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1Seite des Anschlusses verbunden wird. Primärer IDE-Anschluss (Blauer) (39-pin IDE1, siehe S.2 - No. 10) Blauer Anschluss zum Motherboard Schwarzer Anschluss zur Festplatte 80-adriges ATA 66/100 Kabel Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers. Seriell-ATAII-Anschlüsse (SATAII_1: siehe S.2, Punkt 16) (SATAII_2: siehe S.2, Punkt 14) (SATAII_3: siehe S.2, Punkt 15) SATAII_3 SATAII_4 SATAII_1 SATAII_2 (SATAII_4: siehe S.2, Punkt 13) Deutsch Serial ATA- (SATA-) Datenkabel (Option) Diese vier Serial ATA (SATA II) -Anschlüsse unterstützen interne SATAoder SATA II-Festplatten. Die aktuelle SATAII-Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s. Sie können beide Enden des SATA-Datenkabels entweder mit der SATA / SATAIIFestplatte oder dem SATAII-Anschluss am Mainboard verbinden.

ASRock 2Core1333DVI-2.66G Motherboard Serial ATA- (SATA-) Stromversorgungskabel (Option) Verbindung zum SATA-HDD-Stromanschluss Verbindung zum Netzteil USB 2.0-Header Verbinden Sie bitte das schwarze Ende des SATAStromversorgungskabels mit dem Stromanschluss jedes Laufwerks. Verbinden Sie dann das weiße Ende des SATA-tromversorgungskabels mit dem Stromanschluss des Netzteils. Zusätzlich zu den vier üblichen USB 2.0-Ports an den I/O-Anschlüssen befinden sich zwei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0Anschlussleiste werden zwei USB 2.0-Ports unterstützt. (9-pol. USB6_7) (siehe S.2 - Nr. 18) (9-pol. USB4_5) (siehe S.2 - Nr. 19) Dieser Header unterstützt ein optionales, drahtloses Sendeund Empfangs-Infrarotmodul. (5-pin IR1) (siehe S.2 - No. 30) Interne Audio-Anschlüsse (4-Pin CD1) CD1 (CD1: siehe S.2 - No. 24) Anschluss für Audio auf der Gehäusevorderseite (9-Pin HD_AUDIO1) (siehe S.2 - No. 22) Diese ermöglichen Ihnen Stereo-Signalquellen, wie z. B. CD-ROM, DVD-ROM, TV-Tuner oder MPEG-Karten mit Ihrem System zu verbinden. Deutsch Infrarot-Modul-Header Dieses Interface zu einem Audio-Panel auf der Vorderseite Ihres Gehäuses, ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

ASRock 2Core1333DVI-2.66G Motherboard

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen” , wählen Sie “Erkennung der Frontleistenbuchse deaktivieren” und speichern Sie die Änderung durch Klicken auf “OK”. System Panel-Header Dieser Header unterstützt mehrere Funktion der Systemvorderseite. (9-pin PANEL1) (siehe S.2 - No. 12) Gehäuselautsprecher-Header (4-pin SPEAKER1) (siehe S.2 - No. 11) Gehäuselüfteranschluss Schließen Sie den Gehäuselautsprecher an diesen Header an. Verbinden Sie das Gehäuselüfterkabel mit diesem Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. (3-pin CHA_FAN1) Deutsch (siehe S.2 - No. 17) CPU-Lüfteranschluss (4-pin CPU_FAN1) (siehe S.2 - No. 3)

Verbinden Sie das CPU Lüfterkabel mit diesem Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an.

ASRock 2Core1333DVI-2.66G Motherboard Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit Pins 1–3 anschließen den Pins 1 – 3. Lüfter mit dreipoligem Anschluss installieren ATX-Netz-Header (siehe S.2 - No. 27) Verbinden Sie die ATXStromversorgung mit diesem Header. Anschluss für 12V-ATX-Netzteil Beachten Sie bitte, dass Sie eine Stromversorgung mit ATX (4-pol. ATX12V1) 12-Volt-Stecker mit diesem Anschluss verbinden müssen, damit ausreichend Strom geliefert werden kann. Andernfalls reicht der Strom nicht aus, das System zu starten. (20-pin ATXPWR1) (siehe S.2 - Nr. 2) (9-pin COM1) (siehe S.2 - No. 29) Dieser COM-AnschlussHeader wird verwendet, um ein COM-Anschlussmodul zu unterstützen. Deutsch COM-Anschluss-Header

Anleitung zur SA estplatteneinrichtung SATTA II FFestplatteneinrichtung Bevor Sie eine SATA II Festplatte in Ihrem Computer installieren, lesen Sie bitte die folgende Anleitung zur SATA II Festplatteneinrichtung aufmerksam durch. Einige Standardeinstellungen von SATA II Festplatten sind möglicherweise nicht in den SATA II Modus geschaltet und arbeiten daher nicht mit optimaler Leistung. Um die SATA II Funktionalität zu aktivieren, führen Sie bitte die nachstehenden Schritte für Festplatten unterschiedlicher Hersteller aus und stellen Ihre SATA II Festplatte schon vorher auf den SATA II Modus um; andernfalls kann es vorkommen, dass Ihre SATA II Festplatte nicht im SATA II-Modus arbeitet. Western Digital Falls die Pins 5 und 6 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATA II mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 5 und 6 ab. SAMSUNG Falls die Pins 3 und 4 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert. Wenn Sie andererseits SATA II mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die Steckbrücke (Jumper) von den Pins 3 und 4 ab. HITACHI Zum Ändern verschiedener ATA-Funktionen benutzen Sie bitte das Feature Tool – ein unter DOS ausführbares Dienstprogramm. Auf der Internetseite von HITACHI finden Sie entsprechende Details: http://www.hitachigst.com/hdd/support/download.htm Deutsch Die Beispiele oben dienen lediglich Ihrer Referenz. Die Steckbrückeneinstellungen können bei unterschiedlichen SATA II Festplatten verschiedener Hersteller abweichen. Aktualisierungen und ergänzende Informationen finden Sie auf der Internetseite des Herstellers.

(SATTA) / Serial A ATTAII- (SA (SATTAII) Festplatteninstallation Dieses Motherboard nutzt den Intel® ICH7-Chipsatz zur Unterstützung von Serial ATA- (SATA-) / Serial ATAII- (SATAII-). Sie können SATA / SATAII-Festplatten als interne Speichergeräte mit diesem Motherboard verbinden. In diesem Abschnitt erfahren Sie, wie Sie SATA / SATAII-Festplatten installieren. SCHRITT 1: Installieren Sie die SATA / SATAII-Festplatten in den Laufwerkseinschüben des Gehäuses. SCHRITT 2: Verbinden Sie das SATA-Netzkabel mit der SATA / SATAII-Festplatte. SCHRITT 3: Schließen Sie ein Ende des SATA-Datenkabels am SATAII-Anschluss des Motherboards an. SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA / SATAII-Festplatte an.

2.10 Treiberinstallation

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

te und TTreiber reiber installieren HDMR-K -Kar arte Deutsch Falls Sie sämtliche Treiber im System installiert, die HDMR-Karte jedoch noch nicht in das Motherboard eingesetzt haben, dies jedoch zu einem späteren Zeitpunkt nachholen möchte, führen Sie bitte die nachstehenden Schritte aus.

1. Setzen Sie die HDMR-Karte in den HDMR-Steckplatz am Motherboard ein.

Achten Sie bitte darauf, dass die HDMR-Karte komplett in den Steckplatz eingeschoben ist.

2. Installieren Sie die HDMR-Kartentreiber von der Unterstützungs-CD in Ihrem

3. Starten Sie Ihren Computer neu.

ASRock 2Core1333DVI-2.66G Motherboard

2.12 Entkoppelte Übertaktungstechnologie

(Untied Overclocking TTechnology) echnology) Dieses Motherboard unterstützt die Entkoppelte Übertaktungstechnologie, durch die der FSB durch fixierte PCI-/PCIE- Busse beim Übertakten effektiver arbeiten. Bevor Sie die Entkoppelte Übertaktung aktivieren, stellen Sie bitte die Option “Overclock Mode” (Übertaktungsmodus) im BIOS von [Auto] auf [CPU, PCIE, Async.] um. Dadurch wird der CPU-FSB beim Übertakten entkoppelt, PCI-/PCIEBusse werden jedoch fixiert, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann. Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite 28, bevor Sie die Untied Overclocking-Technologie anwenden. Deutsch ASRock 2Core1333DVI-2.66G Motherboard

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

Supportt CD information Deutsch Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows® Betriebssystemen: 2000 / XP / XP 64-Bit / VistaTM / VistaTM 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.
