Tipo di prodotto	Filtro esterno per acquario
Marca	EHEIM
Modello	ECCO PRO 2034
Utilizzo	Acquariofilia d'acqua dolce e d'acqua marina
Meccanismi di filtrazione	Meccanico, biologico e chimico (carbone attivo)
Materiali	Plastica, guarnizioni di tenuta
Numero di cestelli di filtrazione	Multipli (cestelli impilabili)
Tipo di prefiltro	Tappetino prefiltro rimovibile
Funzione di aspirazione integrata	Sì, tramite leva multifunzione
Leva multifunzione	Sì: apertura, chiusura, adescamento
Rubinetteria di arresto	Sì (IN/OUT) con raccordi di sicurezza
Orientamento dei manicotti	Liberamente orientabili
Distanza massima acqua-fondo filtro	150 cm
Piedini in gomma	Sì, da incollare sotto la vasca
Ventose fornite	Sì per fissaggio delle aste
Manutenzione	Lavaggio regolare delle spugne, sostituzione carbone attivo dopo 2 settimane, pulizia camera della pompa
Ricambi disponibili	Guarnizione di tenuta (7314058), cuscinetto filtrante bianco (2616320), spazzola di pulizia (4005570)
Precauzioni di sicurezza	Scollegare prima della manutenzione, non posizionare su legno senza protezione, uso verticale, evitare campi magnetici
Condizioni di servizio	Uso in interni, riservato all'acquariofilia
Manuale disponibile	Sì, 66 pagine, scaricabile gratuitamente

Domande frequenti - ECCO PRO 2034 EHEIM

Come installare il filtro EHEIM ECCO PRO 2034?

Inizia incollando i 4 piedini in gomma sotto la vasca. Fissa i rubinetti di arresto (IN/OUT) sui manicotti orientabili. Installa l'asta di aspirazione con griglia e il tubo curvo di uscita nell'acquario utilizzando le ventose. Taglia i tubi alla lunghezza desiderata e collegali ai rubinetti. Apri i rubinetti, quindi abbassa la leva multifunzione per adescare il filtro. Successivamente, collega l'apparecchio.

Come adescare il filtro dopo la pulizia?

Apri entrambi i rubinetti di arresto, quindi abbassa lentamente la leva multifunzione fino al finecorsa (posizione ②). L'acqua viene aspirata automaticamente. Non appena la vasca è piena, riporta la leva in posizione verticale (posizione ①) fino allo scatto. Quindi collega il filtro.

Con quale frequenza pulire il filtro?

Pulisci regolarmente la spugna filtrante quando la portata diminuisce. Sostituiscila dopo 2-3 pulizie. Il cuscinetto di carbone attivo deve essere rimosso dopo circa 2 settimane. Pulisci la camera della pompa di tanto in tanto con una spazzola morbida.

Posso utilizzare altre masse filtranti?

Sì, il filtro è compatibile con le masse filtranti EHEIM ad azione meccanica, biologica, adsorbente o chimica. La composizione nei cestelli viene effettuata secondo lo schema del manuale (vedi copertina).

Cosa fare se la leva multifunzione diventa dura da azionare?

Ciò indica che la guarnizione di tenuta della testa della pompa deve essere lubrificata o sostituita. Inumidisci o lubrifica leggermente la guarnizione con vaselina. Se il problema persiste, sostituisci la guarnizione (rif. 7314058).

Come aprire il filtro per la manutenzione?

Chiudi prima il rubinetto IN, poi il rubinetto OUT, scollega la spina. Svitare i raccordi a vite per separare i rubinetti dalla testa della pompa. Tirare la leva in posizione orizzontale (②), quindi premere il pulsante rosso mentre si abbassa la leva fino a quando non è adiacente alla vasca (posizione ③). Rimuovere la testa della pompa.

Posso posizionare il filtro su un mobile in legno?

I piedini in gomma possono reagire con le vernici e lasciare tracce. Si consiglia di interporre una protezione (es. un tappetino) tra il filtro e la superficie in legno.

Quali sono le istruzioni di sicurezza importanti?

Utilizzare il filtro solo in posizione verticale. Non superare 150 cm tra la superficie dell'acqua e il fondo del filtro. Scollegare sempre prima della manutenzione. Non lavare in lavastoviglie. Tenere i bambini lontani. Le persone con pacemaker devono rispettare le distanze di sicurezza.

Dove posso trovare i ricambi?

I codici dei ricambi sono nel manuale: guarnizione di tenuta (7314058), cuscinetto filtrante bianco (2616320), spazzola di pulizia universale (4005570). Sono disponibili presso il rivenditore EHEIM.

Cosa fare se il filtro non si avvia?

Verificare che la leva sia in posizione ① (verticale) prima di collegare. Assicurarsi che i rubinetti siano aperti e che la vasca sia piena d'acqua. Se il problema persiste, controllare la turbina e la valvola a sfera per eventuali blocchi.

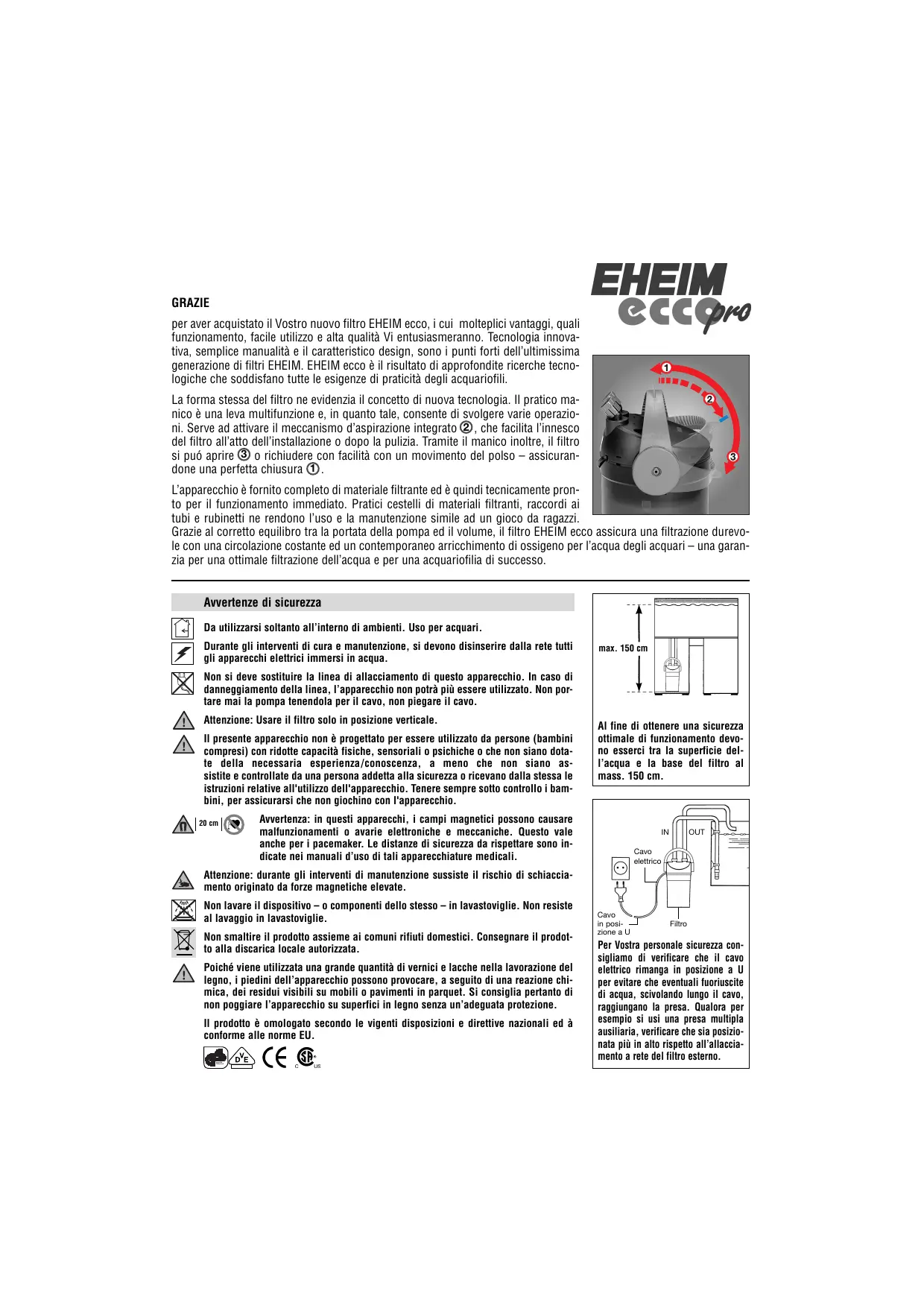

MANUALE UTENTE ECCO PRO 2034 EHEIM

per aver acquistato il Vostro nuovo filtrlo EHEIM ecco, i cui molteplici vantageg, quali funzionamento, facile utilizzo e alta qualità Vi entusiasmeroanno. Tecnologia innovativa, semplice manuale è il caratteristico design, sono i punti forti dell'ultimissima generatione di filtri EHEIM. EHEIM ecco è il risultato di approfondite ricerca delle tecnoLOGiche che soddisfano tutte le esigenze di praticità degli acquariofili.

La forma stessa del filtrone ne evidenza il concetto di nuova Tecnologia. Il pratico manico è una leva multifunzione e, in quanto tale, consente di svolgere varie operazioni. Serve ad attivare il meccanismo d'aspirazione integrato ②, che facilità l'innesco del filtrlo all'atto dell'installazione o dopo la pulizia. Tramite il manico inolte, il filtrò siould aprirè ③ o richiudere confacility con un movimento del polso - assicurandone una perfetta chiusura ①.

L'apparecchio è fornito completo di materiale filtrante ed è quindi tecnicamente pronto per il funzionamento immediato. Pratici cestelli di materiali filtranti, raccordi ai tubi e rubinetti ne rendono l'uso e la manutenzione simile ad un gioco da ragazzi.

Graie al corretto equilibro tra la portata della pompa ed il volume, il filtrlo EHEIM ecco assicura una filtrazione direvolo con una circolazione costante ed un contemporaneo arricchimento di ossigeno per l'acqua degli acquari - una garanzia per una ottimale filtrazione dell'acqua e per una acquariofilia di successo.

Avverenze di sicurezza

Dautilizzarsi sostanto all'interno di ambienti. Uso per acquari.

Durante gli interventi di cura e manutenzione, si devono disinserire alla rete tutti gli apparecchi elettrici immersi in acqua.

Non si deve sostituire la linea di allacciamento di quello appareccchio. In caso di danneggiamento della linea, l'apparecchio non potra più essere utilizzato. Non portare mai la pompa tenendola per il cavo, nonPEGARE il cavo.

Attenzione: Usare ilhetto solo in posizione verticale.

Il presente apparecchio non è progettato per essere utilizzato da persona (bambini compresi) con ridotte disponibile fisiche, sensoriali o psichihe o che non siano dotate della necessaria esperenza/conoscenza, a meno che non siano assistenze e controllate da una persona addetta alla sicurezza o ricevano alla stessa le struzioni relative all'utilizzo dell'apparecchio. Tenere sempre molto-Controllo i bambini, per assicurarsi che non giochino con l'apparecchio.

Avvertenza: in quosti apparecchi, i campi magneti possible causare malfonzionamenti o avarie elettroniche e meccaniche. Questo valeanche per i pacemaker. Le distance di sicurezza da rispetto sono indicate nei manuali d'uso di tali apparecchiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiacciamento originato da forze magnetiche elevate.

Non lavare il disposativo - o componenti dello stesso - in lavastoviglie. Non resiste al lavaggio in lavastoviglie.

Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

Poiché viene'utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedini dell'apprecchio possono provocare, a seguito di una reazione chimica, dei residuali visibili su mobili o pavamenti in parquet. Si consiglia pertanto di non poggiare l'apprecchio sul superfici in legno senza un'adeguata protezione.

Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed è conforme alle norme EU.

Al fine di ottenera una sicurezza ottimale di funzionamento devono esserci tra la superficie del'acqua e la base del filtro al mass. 150 cm.

Per Vostra personale sicurezza consigliamo di verificare che il cavoe elettrico rimanga in posizione a U per evitare che eventuali fuoriuscite di acqua, scivolando lungo il cavoe, raggiungano la presa. Qualora per esempio si usi una presa multiple ausiliaria, verificare che sua posizionata più in alto rispetto all'allacciamento a rete del fatto esterno.

Illustrazione:

1 calotta filettata 2 bocchetoni d'aspirazione e mandata 3 testata della pompa 4 chiusura di sicurezza 5 guarnizione 6 feltto filtrlo preliminare 7 filtrlo preliminare 8 coperchio 9 cuscinetto filtrlo con carbone 10 cuscinotto filtrlo fine 1 cestelli per materiali filtranti 12 guida 13 manico multifunzione 14 recipiente del filtrlo 15 piedini in gomma 16 camera della pompa 17 giante 18 valvola a sfera con gabbietta 19 coperchio della camera della pompa 20 2× bocchetoni 21 2× rubinetti 22 tubo di mandata ad arco 23 tubo d'aspirazione con gabbietta 24 ventose.

A-D Installazione

Innanzitutto fissare i quattro piedini di gomma alla base del contentatore del filtrlo. Avvitare ai bocchetti d'aspirazione e di mandata, che si sono ruotare nella direzione desiderata dei tubi, i rubinetti tramite gli attacchi filetti at, contrassegnati con etichette IN/OUT (fig. B).

Fissare quindi il tubo di mandata ad arco all'acquario con l'auto delle ventose. Inserire il tubo d'aspirazione nella griglietta di aspirazione ed attaccarlo al vetro interno della vasca con l'auto delle ventose (fig. C). Tagliare i tubi della lunghezza necessaria e collegarli per almeno 1 cm al tubo d'aspirazione e al tubo di mandata ad arco. Fate attenzione che i tubi non pendano.

Collegate il tubo d'aspirazione al bocchettone d'aspirazione "IN" del filtrto ed il tubo di mandata al bocchettone di mandata "OUT" (fig. D). Collegare i tubi ad ambedue i rubinetti avvitando nella direzione del tubo.

Avverenza: Controllare periodicamente il corretto fissaggio dei tubi flessibili.

E-G Messa in funzione

Il filtrato esterno contiene più il necessario materiale filtrante standard costituito di speciali cuscinetti filtranti, un filtrato preliminare con spugna filtrante, un cuscinotto al carbone ed un cuscinotto filtrante fine. Poi sciacquare accuramente nelle acqua corrente la massa filtrante nel cestello, fino a che l'acqua non risulti più turbida. Terminata l'installazione dei tubi l'apprecchio è tecnicamente primo per il funzionamento.

Funzione aspirante: Aprite ora entrambi i rubinetti sui raccordi dei tubi (fig. E) e piage lentamente il manico multifunzione verso il basso, fino al punto di chiusura (fig. F), posizione del manico ②. In quello modo l'acqua verrà aspirata dall'acquario e inizia la tracimazione al contentitore del filtrò che si riempira automaticamente.

Appena l'acqua inizia a fluire nel contentatore del filtrlo, riportare lentamente il manico multifunzione nella sua posizione operativa verticale, fino al punto di blocco (fig. G), posizione del manico ① . Quando l'apparecchio sare completingmente pieno, il filtrlo si attivera tramite l'allacciamento alla rete elettrica. ATTENZIONE: se durante il funzionamento il manico si trova in posizione ② , il filtraggio meccanico e biologico non è garantito.

H-M Aperture e chiusura del filtro

Apertura:

IMPORTANTE. Prima di scollegarsi alla rete elettrica (fig. J) chuidete il rubinetto sul bocchettone d'aspirazione "IN" (fig. H) e dopo il rubinetto sul bocchettone di mandata "OUT" (fig. I). Allentare entrambi i rubinetti svitando gli attacchi filettati 1 per staccare i tubi dalhetto.

ATTENZIONE: se i rubinetti non sono staccati alla testata della pompa, il Filtering non si può.

Piegate ora lentamente il manico multifunzione in posizione orizzontale ② e, esercitando una forte pressione, liberate la chiusura di sicurezza (fig. L), in modo che il manico si possa spingere fino a toccare il contentatore del filtrlo (fig. M), posizione del manico ③ . La testata della pompa uscirà automaticamente alla sua guarnizione e potrè essereolta.

Chiusura:

IMPORTANTE. Non riempire mai completeness d'acqua il contentatore del filtro. Per reinserire la testata della pompa il manico multifunzione deve toccare il contentatore del filtrto, posizione del manico ③, in modo da potere insertire i due perni laterali della testata della pompa nelle apposite sedi sul manico. IMPORTANTE. Chiudendo fate attenzione che la guarnizione sia perfettamente in sede.

In fine riportare lentamente il manico multifunzione nella sua posizione operativa verticale, posizione del manico ①, nella quale la parte superiore rientra automaticamente nella sua sede.

Fate attenzione alla giusta posizione della mano, evitando lo schiaccimento delle dita.

N-R Pulizia e cura

Sciacquare il materiale filtrante ad intervalli regolari e sostuirlo après 2-3 interventi di pulizia. Il mo-mento giusto si riconosce quando il flusso dell'acqua nelchio diventa sensibilmente più lento.

Per la prima messa in funzione il filtrò è dotato di un cuscinetto con carbone, tramite il quale vengono adsorbiti resinui di detergenti o altre sostanze. Dopo circa due settimane estrarre dal coperchio il cuscinetto con carbone, essen-do le sue proprietà adsorbenti più esaurite.

Prima di scollegare l'apparecchio alla presa elettrica (fig. H-J), chiudete il rubinetto "IN" e dopo il rubinetto di mandata "OUT". Svitare i bocchetti filetti dei rubinetti per scollegare i tubi dal Filtering. A quello punto, come più descripto, il filtro verrà aperto tramite il manico multifunzione.

Estrarre il filtrto preliminare (fig. N) e poi i portafiltri (cestelli del filtrato) agganciati l'uno all'alto (fig. O) che si lasciano staccare con un breve movimento rotatorio (fig. P). Estrarre il felto filtrato preliminare dal filtrato preliminare e sciacquarlo in acqua tiepida (fig. Q). Il cuscinetto filtrante bianco va estratto dal coperchio e deve essere sostituito ignqualvolta si effetuano operazioni di pulizia (N.ord.: 2616320).

Inserire nel coperchio il cuscinetto filtrante per la filtrazione fine e quando avvitarlo sui portafiltri (cestelli del filtrto). Il filtrato preliminare viene poi installato sul coperchio (fig. R).

Il filtrlo EHEIM ecco è particolarmente indicato per la filtrazione dell'acqua atraverso strati filtranti ed è, rispetto ai sistemi tradizzionali con materiale filtrante standard, più efficente di circa il 30% . Ecco perché raccomandiamo materiali filtranti EHEIM ad azione meccanica, biologica, adsorbente o chimica.

La composizione dei diversi strati all'interno del filtro delve tassativamente essere come da schemaindicato (vedi pagina sul retro).

S - U camera della pompa, valvola a sfera e guarnizione

Ricordarsi che, per assicurare il perfetto funzionamento del filtr, la camera della pompa, la valvola a sfera e i tubi dovrebbero essere puliti con sufficiente regolarità.

La camera della pompa si apree premendo entrambte le linguette del coperchio e simultaneamente tirando verso l'alto il tappo (fig. S). La girante, la camera, il coperchio ed il canale di raffreddamento vengono puliti con un morbido scopolino (N.ord.: 4009560). Risosizonare quindi il coperchio sulla testata del filtr, verificandone il bloccaggio.

La valvola a sfera e accessible quando la camera della pompa è aperta. Assicura la chiusura automatica durante la fase d'aspirazione iniziale. Estrarre il contentatore della valvola a sfera (fig. U), togliere la valvola e pulirla con uno scovolino morbido. Nel reinserimento fare attenzione che la valvola a sfera sia mobile.

La guarnizione sulla testata della pompa è di un materiale auto lubricamente, per assicurare i movimento per le varie funzioni. Se nel tempo i movimenti del manico multifunzione dovessero divertare difficili, si consiglia di sostituire la guar-nizione (N.ord.: 7314058).

Per una corretta pulizia delle tubazioni raccomandiamo lo scopvolo universale EHEIM (N.ord.: 4005570).
