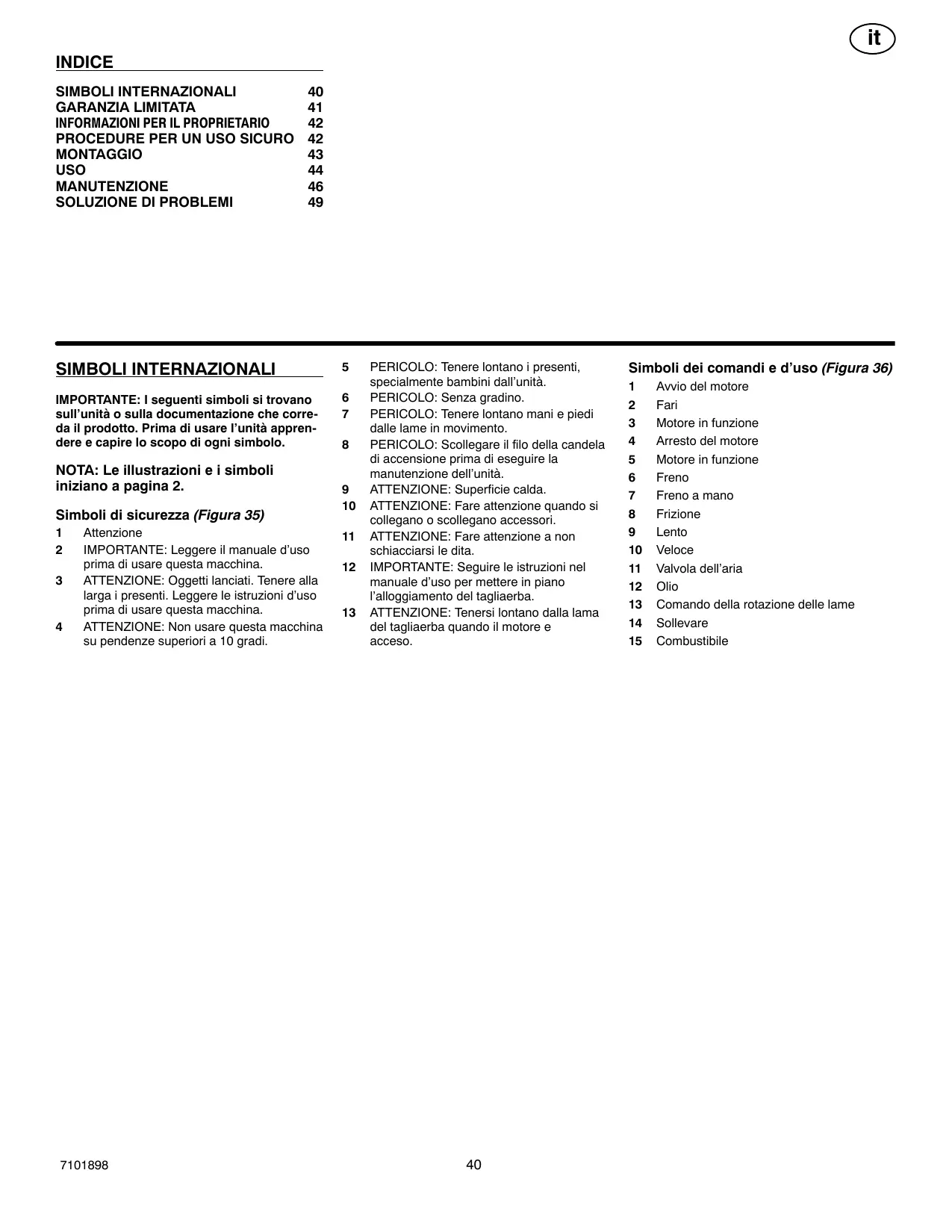

MANUALE UTENTE 312008X51 MURRAY

SIMBOLI INTERNAZIONALI 40

GARANZIA LIMITATA 41

INFORMAZIONI PER IL PROPRIETARIO 42

PROCEDURE PER UN USO SICURO 42

MONTAGGIO 43

USO 44

MANUTENZIONE 46

SOLUZIONE DI PROBLEMI 49

SIMBOLI INTERNAZIONALI

IMPORTANT: I seguenti symboli si trovano sull'unità o sulla documentazione che correda il prodotto. Prima di usare l'unità apprendere e capire lo scopo di agli symbolo.

NOTA: Le illustrazioni e i symboli iniziano a pagina 2.

Simboli di sicurezza (Figura 35)

1 Attenzione
2 IMPORTANTE: Leggere il manuale d'uso prima di usare questa macchina.
3 ATTENZIONE: Oggetti lanciati. Tenere alla larga i presenti. Leggere le istruzioni d'uso prima di usare esta macchina.
4 ATTENZIONE: Non usare esta macchina su pendenze superiori a 10 gradi.

5 PERICOLO: Tenere lontano i presenti, specialmente bambini dall'unità.
6 PERICOLO: Senza gradino.
7 PERICOLO: Tenere lontano mani e piedi dalle lame in movimento.
8 PERICOLO: Scollegare il filo della candelà di accensione prima di esguire la manutenzione dell'unità.
9 ATTENZIONE: Superficie calda.
10 ATTENZIONE: Fare attenzione quando si collegano o scollegano accessori.
11 ATTENZIONE: Fare attenzione a non schiacciarsi le dita.
12 IMPORTANTE:Seguire le istruzioni nel manuale d'uso per mettere in piano l'alloggiamento del tagliaerba.
13 ATTENZIONE: Tenersi lontano alla lamadel tagliaerba quando il motore eaccesso.

Simboli dei comandi e d'uso (Figura 36)

1 Avvio del motore
2 Fari
3 Motore in funzione
4 Arresto del motore
5 Motore in funzione
6 Freno
7 Freno a mano
8 Frizione
9 Lento
10 Veloc
11 Valvola dell'aria
12 Olio
13 Comando della rotazione delle lame
14 Sollevare
15 Combustibile

POLIZZA DI GARANZIA RELATIVA AI MOTORI BRIGGS & STRATTON CORPORATION

Validità dal 1 gennaio 2006, sostituisce tutte le precedenti Garanzie non datate e tutte le Garanzie con data antecedente al 1 gennaio 2006

GARANZIA LIMITATA

La Briggs & Stratton Corporation riparere o sostituir'a gratamente la parte o le parti del prodotto che dimostrino la presenza di difetti nel materiale o per lavorazione, o entrambi. Tutte le spese di trasporto delle parti destinate alla riparazione o sostituzione coperte dalla presente garanzia sono a carico dell'acquirente. La presente garanzia risulta valida per il periodo di tempo indicato ed è soggetta alle condizioni indicate di seguito. Per il servizio in garanzia, rivolgetevi al Centro di Assistenza Autorizzato più vicino, che potete trovare con il nostro Dealer Locator all'indirizzo www.murray.com.

NON ESISTE ALCUNA ALTRA GARANZIA ESPLICITA SUL PRODOTTO. LE GARANZIE IMPLICITE, COMPRENDENTI QUELE RIGUARDANTI LA COMMERCIABILITA' E LIDONEITA' PER UNO SCOPO SPECIFICO, SONO LIMITATE AD UN ANNO DALL'ACQUISTO OPPURE AL PERIODO CONSENTITO DALLA LEGGE. SONO COMUNQUE ESCLUSI TUTTI GLI ALTRI TIPI DI GARANZIE IMPLICITE. LA RESPONSABILITA' PER DANNI ACCIDENTALI O CONSEQUENZIALI E' ESCLUSA NELLA MISURA PREVISTA PER LEGGE. Alcuni Paesi non prevedono limiti alla durata della garanzia implicita e/o non permettono l'esclusione o la restrizione dei danni accidentali o consequencesi, per cui le restrizioni e le esclusionsi sopra citate sono non essere applicabili al vostro caso. La presente garanzia vi concede determinati diritti legali a cui potretefare riferimento assiem a quelli, eventuali, del Vostro Paese.

TERMINI DELLA GARANZIA

Marca / Unità

Uso

privato

Uso

commerciale

Condizioni della

garanzia

Rider / Trattori 2 anni 90 giorni

Il periodo di garanzia inizia alla data di acquireo del primo consumatore o utente commerciale e si conclude come indicato nella seguente tabella. Per "uso privato" si intende l'utilizzo effettuato da un acquirente al dettaglio presso la propria residenza. Per "uso commerciale" si intendono tutti gli altri tipi di utilizzato, compreso quello commerciale che include l'uso periconte terzi e il noleggio. Dopo che un prodotto è stato utilizzato ad uso commerciale, sare è sempre classificato come prodotto per uso commerciale ai fini di questa polizza di garanzia.

Non è necessario compiling alcuna cedola per ottenere la garanzia sui prodotti Murray. Conservare la ricevuta di acquisito. Se la ricevuta di acquisito non viene presentata alla richiesta di una riparazione in garanzia, per determinare il periodo di validità della garanzia verrà utilizzata la data di produzione del prodotto.

INFORMAZIONI SULLA GARANZIA

Siamo lieti di effettuare le riparazioni in garanzia e ci scusiamo per gli eventuali inconvenienti. Le riparazioni in garanzia sono essere eseguite presso tutti i Centri di Assistenza Autorizzati. La maggior parte delle riparazioni in garanzia viene gestita come semplice procedura di routine; tuttavia, alcune richieste di garanzia non appaiano giustificate. Ad esempio, la garanzia non verrà applicata nel caso in cui il danno al prodotto si via verificato a causa di un cattivo uso o di trascuratezza, oppure di una scorretta manutenzione, o ancora, in caso di danni durante la spedizione, l'imballaggio, il rimessaggio o l'installazione. Altrettanto, la garanzia sare invalidata nel caso in cui sua stato rimioso il numero di series del prodotto oppure il prodotto si stato alterato o modificato.

La presente garanzia copre esclusivamente i difetti di materiale e/o manodopera. Per evitare incompensioni tra cliente e Centro di Assistenza Autorizzato, di seguito sono riportate alcune delle cause di difetti ai prodotti non coperte alla garanzia.

Normale usura: Piccolo motore Per il corretto funzionamento, le attrezzature a motore necessitano della sostituzione periodica delle parti di normale usura, come tutti i dispositivi meccanici. La garanzia non copre le riparazioni di quale parti del prodotto e del motore che si sono usurate.
Installazione: La presente garanzia non copre i prodotti soggetti a installazioni improprie o non autorizzate, manomissioni o modifiche nonché le installazioni che possono impedire l'avviamento o ridurre le prestazioni del motore.
- Manutenzione impropria: La durata del presente prodotto dipende delle condizioni di utilizzo e alla relativa manutenzione. Gli intervalli di manutenzione e regolazione raccomandi sono riportati nel Manuale dell'Operatore. I prodotti come motozappe, bordatori e rasaerba vengono spessoutilizzati in ambienti sporchi o polverosi, che possono provocare l'usura prematura. Tale usura, dovuta alla penetrazione di sporciazza, polvere o altr materiali abrasivi per la manutenzione impropria del prodotto non è coperta alla garanzia. La garanzia non copre le eventuali riparazioni dovute a difetti provocati da ricambi non originali.
Carburante e/o alimentazione insufficienti o impropri: La presente garanzia non copre danni dovuti all'uso di carburante stantio o benzine modificate. Danni al motore oppure ai relativi componenti come camera di combustione, valvole, sedi e guide delle valvole, avolgimenti del motorino di avviamento ecc. dovuti all'uso di carburanti alternativi come GPL, metano ecc. non sono coperti alla garanzia a meno che il motore non sua omologato per il funzionamento con tali carburanti. Inoltre non sono coperti componenti rigati o rotti per l'uso del prodotto con olio lubricamente insufficiente, contaminato o di tipo errato oppure componenti danneggiati per la mancata lubrificazione.
Uso improprio: L'uso corretto del prodotto è illustrato nel Manuale dell'Operatore. Danni al prodotto dovuti a fuorigiri, surriscaldamento o funziona-mento in spazi limitati alla ventilazione sufficiente. Danni al prodotto per vibrazioni eccessive dovute ad allentamento degli elementi di fissagio del motore, lame o giranti allentate o disequilibrate, fuorigiri oppure albero motore piegato per l'urto con un corpo estraneo. Danni o malfunziona-menti per incidenti, abusi, manutenzione impropriia, gelo o deterioramento da parte di sostanze chimiche nonché il superamento delle capacità spe-cificate nel Manuale dell'Operatore non sono coperti alla garanzia.
- Normale messa a punto, materiale di consumo o regolazioni: La presente garanzia non copre il materiale di consumo come olio, cinghie, lame, O-ring, filtri ecc.
- Altre esclusioni: Riparazioni o regolazioni di componenti non prodotti alla Briggs & Stratton Corporation; fare riferimento alla garanzia dei rispetti vi produttori. La presente garanzia non copre eventuali difetti dovuti a cause di forza magiore non imputabili al produttore. Inoltre sono escludi i prodotti usati, ricondizioniati e dimostrativi.

L'assistenza in garanzia è disponibile esclusivamente presso i Centri di Assistenza Autorizzati, che potete trovare con il nostro Dealer Lcator all'indirizzo www.murray.com.

INFORMAZIONI PER IL PROPRIETARIO

Conoscere il prodotto: se si capisce l'unità e sa come esta funzione, si potra ottenerile gli giore rendimento. Leggendo quello manuale confrontare le illustrazioni con l'unità. Imparare l'ubicazione e la funzione dei comandi. Per prevenire incidenti, seguire le istruzioni d'uso e le norme di sicurezza. Conservare quello manuale per riferimento futuro.

ATTENZIONE: quello simbolo indica importanti precauzioni di sicurezza. Quevo simbolo indica: "Attenzione! All'erta! Pericolo."

Responsabilità del propriétario

ATTENZIONE: questioned tagliaerba in grado di amputare mani e piedi e catapultare oggetti. La mancata os

servanza delle istruzioni di sicurezza, cui causare gravi lesioni odecesso dell'opera-tore o di chi si trova in prossimità della macchina.

Il proprioietario ha la responsabilità di seguire le istruzioni indicate qui sotto.

PROCEDURE PER UN USO SICURO

Trattori tagliaerba a rotazione da trasporto

Addestramento

1. Leggere attentamente le istruzioni. Conoscere i comandi e l'uso corretto della machine.
2. Non permettere mai che bambini o persone che non conoscono queste istruzioni usino il tagliaerba. Norme legali possono imporre un limite d'età per l'uso della macchina.
3. Non tagliare mai l'erba quando vi sono in prossimità persone, specialmente bambini, o animali.
4. Ricordarsi che l'operaore o utente è re-sponsabile per incidenti o situazioni che mettano a pericolo altra gente o proprietà altrui.
5. Non trasportare passeggeri.
6. Tutti i guidatori dovrebbero ottenere istruzione pratica da professionisti. Tale istruzione dovrebbe enfatizzare:

a. attenuazione e concentrazione quando si lavora con machine da trasporto;
b. se si perde il controlo di una macchina da trasporto su una pendenza, non lo si può riguidagnare premendo il freno. Le principali ragioni per la perdita di controllo sono:

• presa insufficiente delle ruote;
• velocità eccessiva;
• frenatura non adeguata;
• il tipo di macchina non è adatto alla mansione;
  inconsapevolezza dell'effetto delle condizioni del terreno, specialmente di pendenze;
  aggancio e distribuzione carico non corretti.

Preparazione

1. Durante l'uso, indossare sempre scarpe robuste e calzoni lunghi. Non usare la macchina a piedi nudi o con sandali aperti.
2. Controllare bene la zona dove si intende usare la macchina e togliere tutti gli oggetti

7101898

che possono essere catapultati alla macchina.

3. ATTENZIONE - la benzina è altoamente infiammabile.

a. Conservare la benzina in contentitori appositi.
b. Aggiungere benzina all'aperto solamente e non fumare.
c. Aggiungere benzina prima di avviare il motore. Non togliere mai il coperchio del serbatoio oaggiungere benzina con il motore in funzione o quando è ancora caldo.
d. Se si versa della benzina, non tentare di avviare il motore, ma spostare la macchina lontano alla zona dove è stata versata la benzina per evitare di provocare un incendio fino a quando i vapori di benzina non si siano dissipati.
e. Rimettere tutti i coperchi dei serbatoi e del contentatore saldamente.

1. Sostituire i silenziatori di scarico difettosi.
2. Prima dell'uso controllare sempre che le la- me, i bulloni delle lame e i gruppi di trancia non siano consumati o danneggiati. Sostituire le lame e i bulloni consumati o danneggiati in gruppo per preservare l'equilibrio.
3. Fare particolare attenzione su machine a più lame in quanto una lama in rotazione può causare la rotazione delle autres lame.

Uso

1. Non usare il motore al chiuso dove potrebbero raccogliersi pericolosi vapori di ossido di carbonio.
2. Tagliare l'erba solamente di giorno o con una buona illuminazione artificiale.
3. Prima di tentare di avviare il motore, disinnestare tutti gli innesti delle lame e mettere in folle.
4. Non usare su pendenze di più di 10 gradi.
5. Ricordarsi che non esiste una pendenza "sicura". L'uso su pendenze erbose richiede particolare attenzione. Per evitare di capottare:

a. non partire o fermarsi bruscamente in salute o discesa.
b. insere la marcia lentamente, lasciare sempre la marcia inserita, specialmente in discesa;
c. limitare la velocità su pendenze e durante svolte brusché;
d. fare sempre attenzione a buche e dosso i altri pericoli nascosti.
e. non tagliare mai l'erba trasversalmente rispetto alla pendenza, a meno che non si usi una macchina creata appositamente.

1. Fare attenuationo when sitrainano carichi o si usano macchine per servizi pesanti.

a. Usare solamente punti di aggancio della barra di traino approvati.
b. Trainare solamente carichi che si posso- sono lavorante controllare.
c. Nonfaresvoltebruschefareattenzione durante la retromarcia.
d. Usare contrappesi o pesi per le ruote se suggerito nel libretto di istruzioni.

1. Fare attentzione al traffico quando si attrav-versa o vicino a strade.
2. Arrestare la rotazione delle ruote prima di attraversare superfici non erbose.

3. Quando si usano accessori, non dirigere mai lo scarico del materiale verso chi si trova nelle vicinanze e non lasciare che ci si avvicini alla machina in funzione.

4. Non usare mai il tagliaerba con protezioni o schemature difettosi, oswana i dispositivi di sicurezza.

5. Non cancellare le impostazioni del regolatore del motore o accelerare a velocità eccessive. L'uso di un motore a velocità eccessiva può augmentare il pericolo di lesioni.
6. Prima di lasciare la posizione di guida a. disinnestare l'avvio dell'alimentazione e abbassare gli accessori;
   b. passare in folle e mettere il freno a mano;
   c. fermare il motore ettogliere la chiave

7. Disinnestare l'azionamento degli accessori, spegnere il motore e scollegare il filo (o fili) della candelà di accensione o togliere la chiave di accensione
   a. prima di pulire ostruzioni o liberare il piano inclinato
   b. prima di controllare, pulire o lavorare sul tagliaerba;
   c.ippo aver colpito un oggetto,controlare che il tagliaerba non sua danneggiato ed effettuare le riparazioninecessarie prima di usare nuovamente la macchina;
   d. se la macchina inizia a vibrare in modo anormale (controllare immediata-mente).

8. Disinnestare l'azionamento degli accessori durante il trasporto o quando la macchina non è in uso.

9. Fermare il motore e disinnestare l'azionamento degli accessori

a. prima diaggiungere benzina;
b. prima di togliere il raccoglierba;
c. prima di regolare l'altezza a meno che non si esegua la regolazione alla posizione di guida.

1. Ridurre l'aperture della valvola a farfalla durante la corsa massima e, se il motore ha una valvola di arresto, arrestare il combustibile quando si finisce di tagliare l'erba.
2. Prima e durante la retromarcia, guardare dietro e in basso controlling che non ci siano bambini piccoli.
3. Fare particolare attenzione quando ci si avvicina ad angoli ciechi, cespugli, alberi o altri oggetti che possono limitare la visuale.

Manutenzione e conservazione

1. Fare attenzione su macchine a più lame, in quanto la rotazione di una lama può causare la rotazione delle autres lame.
2. Quando si intende parcheggiare, conservare o lasciare alla sorveglianza la macchina, abbassare i mezzi di taglio se non si usa un bloccaggio meccanico positivo.
3. Mantenere ben serrati tutti i bulloni, i dadi e le viti per assicurarsi che la macchina sia in condizione di funzionare in tutte sicurezza.
4. Non conservare mai la macchina con benzina nel serbatoio dentro un edificio dove i vapori possano raggiungere una fiamma non protetta o una scintilla.
5. Lasciare raffreddare il motore prima di conservare la macchina al chiuso.
6. Per ridurre il pericolo di incendi, pulire il motore, il silenziatore di scarico, lo scomparto della batteria e il serbatoio di benzina da erba, foglie o grasso eccessivo.
7. Controllare il raccoglierba frequently per verificare che non sia consumato o deteriorato.
8. Sostituire parti consummate o danneggiate per motivi di sicurezza.
9. Se si deve svuotare il serbatoio, farlo all'aperto.

Tutti i dispositivi di fissaggio sono nel sacchetto delle parti. Non gettare parti o materiale fino a quando l'unità non sa completamente montata.

ATTENZIONE: prima di iniziare il montaggio o la manutenzione del tagliaerba, togliere il filo della

candela di accensione,

NOTA: in quello libretto di istruzioni, sinistra e destra descrivono l'ubicazione di una parte con l'operatore nel sedile.

NOTA: le illustrazioni e i symboli iniziano a pagina 2.

NOTA: per montare i seguenti pezioni sciolti usare i dispositivi di fissaggio mostrati a grandezza naturale nella Figura 37.

Come installare le ruote anteriori (Figura 1)

NOTA: usare un pezzo di legno di circa 1,25 metri di lunghezza per sollevare la parte anteriore del trattore. Se non si trova un pezzo di legno simile, richiedere l'assistenza di un'altra persona per sollevare il trattore. Fare attenzione a non far cadere il trattore.

1. Sollevare la parte anteriore del trattore. Collocare un supporto (un blocco di legno) quello il trattore.
2. Verificare che l'asta della valvola (2) sia verso l'esterno del trattore. Inserire la ruota anteriore (1) sull'albero (3).
3. Fissare le ruote anteriors (1) con rondella (4), rondella (7) e copiglia (5). Piegare le estremita della copiglia (5)分开andole per fissare la ruota anteriore (1) sull'albero (3).
4. Dopo aver installato le ruote anteriori (1), sollevare il trattore dal supporto. Tirare il trattore fuori dal contentatore.
5. Se il trattore acquistato ne è dotato, installare i coprimozzo (6). Verificare che le rondelle (4) fissino bene i coprimozzo (6).

Come installare il sedile (Figura 2)

1. Togliere con cura l'involucro di plastica dal sedile (1).
2. Allineare i fori del cardine del sedile (2) con i fori del sedile (1). Fissare il sedile (1) al cardine del sedile (2) con i dispositivi di fissaggio (4) e (5).
3. Controllare la posizione di guida del sedile (1). Se il sedile (1) deve essere regolato, allentare i due bulloni ad alette (5). Far scivolare il sedile (1) in avanti o indietro lungo i fori di regolazione del sedile (3). Fissare i bulloni ad alette (5).

Come montare il volante (Figura 3)

1. Assicurarsi che le ruote anteriori puntino in avanti.
2. Far scivolare la copertura (3) sul piantone di guida (2). Verificare che il collare della copertura (3) sia in alto.
3. Far scivolare il volante (1) sul piantone di guida (2).

4. Applicare il volante (1) sul pianitone (2) con la vite (4) e la rondella (6). 7101898

5. Alcuni modelli sono dotati di una guarnizione (7) addizionale nel sacchetto delle parti. Applicare la guarnizione (7). al centro del piantone di guida (1).

Montaggio del raccoglierba

1. (Figura 5)Far scorrere il tubo superiore (1) sul telaio metallico (2). Verificare che le impugnature (3) sul tubo superiore (1) e il telaio metallico (2) siano in alto.
2. Fissare i montanti (4) all'INTERNO delle linguette di montaggio (5) con bullone (6) e dato (7). Assicurarsi che la testa del bullone (6) sua all'esterno e che il dato (7) sua bloccato contro il montante (4).
3. (Figura 6) Inserire il gruppo del telaio (8) nel raccoglierba (9). Assicurarsi che il lembo in Velcro (10) sua in alto.
4. (Figura 7) Aprire il Lembo in Velcro (10). insere l'impugnatura (3) nell'apertura e fissare il lembo inVelcro (10) sotto l'impugnatura (3).
5. Fissare i fermi (11) al gruppo del telaio (8).

Come montare il raccoglierba

1. (Figura 8) Per sollevare il gruppo del raccoglierba usare le impugnature (3).
2. (Figura 9) Montare la parte superiore del gruppo del raccoglierba (12) sulle cerniere della piastra posteriori (13).
3. (Figura 8) Mentre si monta la parte superiore del raccoglierba (9), tenere il fondo del raccoglierba (9) a breve distance della piastra posteriore (14).
4. (Figura 10) Quindi, abbassare il raccoglierba (9) forn a quando il fondo non si trovac contro la piastra posteriore.
5. (Figura 9) Spingere in giù sull'impugnatura posteriore. Una molla di bloccaggio (15) sulla piastra posteriore fissa il fondo del gruppo del raccoglierba (12).

Batteria che non richiede manutenzione (Figura 4)

IMPORTANTE: prima di attaccare i cavi della batteria alla batteria, controllare la data della batteria, da cui si può determinare se la batteria deve essere caricata.

1. Controllare la data della batteria sulla parte superiore e sul lato della batteria (1).
2. Se la batteria (1) viene usata prima della data individata, i cavi della batteria sono essere collegati perché prima caricare la batteria (1). Vedere "Come installare i cavi della batteria".
3. Se la batteria (1)iene usata alla, la batteria (1)deve essere caricata. Vedere "Come caricare la batteria".

Come caricare la batteria (Figura 4)

ATTENZIONE: non fumare quando si carica la batteria. Tenere la batteria al riparo da scintille. Leoni acide della batterie posso ne un'esplosione.

1. Rimuovere la batteria (1) e il portabatteria (3).

2. Rimuovere il cappuccio protettivo dal terminale della batteria.

3. Usare un Caricabatterie da 12 volt per caricare la batteria (1). Caricare a 6 ampere per un'ora. Se non si ha un Caricabatterie, far caricare la batteria presso un centro di assistenza tecnica autorizzato.

4. Installare la batteria (1) e il portabatteria (3). Verificare che il terminale positivo (+) (4) sua sinistra.

Come installare i cavi della batteria (Figura 4)

ATTENZIONE: per prevenire scintille,
fissare il cavo rosso al terminale
positivo (+) prima di collegare il cavo

nero.

1. Rimuovere il cappuccio protettivo dal terminale della batteria.
2. Far passare il copriterminale (2) sopra il cavo rosso (5). Fissare il cavo rosso (5) al terminale positivo (+) (4) con i dispositivi di fissaggio (6) e (7).
3. Fissare il cavo nero (8) al terminale negativo (-) con i dispositivi di fissaggio (6) e (7).

Controllare i pneumatici

Controllare la pressione dell'aria nei pneumatici.
Pneumatici troppo gonfi sono duri,

compromettendo il comfort del trattore durante la guida. Inoltre una pressione d'aria sbagliata impedirà al tagliaerba di tagliare uniformmente. La giusta pressione d'aria è di 0,97 BAR (14 PSI) per i pneumatici anteriorsi, 0,69 BAR (10 PSI) per i pneumatici posteriori. I pneumatici sono stati gonfiati inccesso per la spedizione.

Controllare il livello dell'alloggiamento del tagliaerba

Assicurarsi che il livello del taglio sia ancor corretto. Dopo ave tagliato erba per un breve fatto, controllare la zona tagliata. Se l'alloggamenti del tagliaerba non taglia uniformamente, videere le struzioni su "Come regolare il livello dell'alloggamenti del tagliaerba" nella sezione sulla manutenzione, servizio e regolazione del libretto di istruzioni.

Come preparare il motore

NOTA: il motore è stato inviato alla fabbrica piano di olio. Controllare il livello dell'olio. Aggiungere olio se necessario.

Vedere le istruzioni del fabbricante per il tipo di benzina e olio da usare. Prima di usare l'unità, leggere le informazioni sulla sicurezza, l'uso, la manutenzione e la conservazione.

ATTENZIONE: seguire le istruzioni del fabbricante del motore per il tipo di benzina e olio di usare. Usare

sempre un contentitore di sicurezza per la benzina. Non fumare quando siaggiunge benzina al motore. Nonaggiungere benzina al chiuso. Prima diaggiungere benzina spagnere il motore. Attendere per alcuni minuti che il motore si raffreddi.

Importante! Prima di iniziare a tagliare l'erba

Controllare l'olio del motore.
Riempire il serbatoio di benzina.
Controllare la pressione dell'aria dei pneumatici.
Controllare il livello dell'alloggiamento del tagliaerba.
Collegare i cavi della batteria.

NOTA: le illustrazioni e i symboli iniziano a pagina 2.

Ubicazione dei comandi (Figura 13)

Comando della rotazione della lama (1):usare il comando della rotazione della lama per avviare e fermare la rotazione della lama.

Pedale della frizione/freno (2): il pedale ha due funzioni. La prima funzione è come frizione. La seconda funzione è come freno.

Interruttore dei fari (3): l'interruttore dei fari è la prima parte dell'interruttore di accensione. Per usare i fari con il motore in moto, girare la chiave sulla posizione per i fari.

Interruttore di accensione (3): usare l'interruttore di accensione per accendere e spegnere il motore.

Leva del cambio (4): usare la leva del cambio per cancellare marcia.

Leva di sollevamento (5): usare la leva di sollevamento perambiare l'altezza del taglio.

Leva del freno a mano (6): usare la leva del freno a mano per innestare il freno quando ci si allontana dall'unità.

Leva del commando della valvola a farfalla (7):
usare la leva del commando della valvola a farfalla per aumento o diminuire la velocità del motore.

Come usare il comando della valvola a farfalla (Figura 13)

Usare il dato della valvola a farfalla (7) per augmentare o diminuire la velocità del motore.

1. La posizione VELOCE è indicata da un dente d'arresto. Spostare il lavoro della valvola a farfalla su questa posizione per l'uso normale e quando si usa un'insaccatrice. Per caricare al massimo la batteria e per un motore che funzioni ad una temperatura più Bassa, usare la posizione VELOCE.
2. Il regolatore del motore è impostato in fabbrica per un rendimento ottimale. Non cambiarne l'impostazione per augmentare la velocità del motore.

Come usare il comando della rotazione della lama (Figura 13)

Usare il dato della rotazione della lama (1) per innestare la lama (o lame).

1. Prima di avviare il motore, verificare che il dato della rotazione della lama (1) sa nella posizione DISINNESTATO.
2. Spostare il dato della rotazione della lama (1) nella posizione INNESTATO per ruotare la lama (o lame).

NOTA: se il motore si ferma quando si innestano le lame, l'interruttore del sedile non è attivato. Sedersi al centro del sedile.

1. Spostare il dato di rotazione della lama (1) sulla posizione DISINNESTATO per fermare la lama (o lame). Prima di lasciare la posizione di operatore, verificare che la lama o lame abbiano interrotto la rotazione.
2. Prima di attraversare un marciapiede o una strada, spostare il commando di rotazione 7101898

della lama (1) sulla posizione (DISINNESTATO).

ATTENZIONE:mantene sempre mani e piedi lontano alla lama, dall'apertura del deflettore e

dall'alloggiamento del tagliaerba quando il motore è in funzione.

Come usare la leva del cambio (Figura 13)

Per cancellare la marcia in avanti o la direzione dell'unità seguire le istruzioni qui sotto:

AVVERTENZA: prima di spostare la leva delchio, premere a fondo il pedale della frizione/freno per arrestare l'unità. Se l'unità non è fermà la trasmissione più essere danneggiata.

1. Premere a fondo il pedale della frizione/freno (2) per fermare l'unità. Mantenere il piede sul pedale.
2. Spostare la leva del lavoro della valvola a farfalla (7) sulla posizione LENTO.
3. Per andare in avanti, spostare la leva del cambio (4) nella posizione per la marcia in avanti. Per andare indietro, spostare la leva del cambio (4) sulla retromarcia.
4. Lasciare andare lentamente il pedale della frizione/freno (2). Non mantenere il piede sul pedale.
5. Spostare il dato della valvola a farfalla (7) sulla posizione VELOCE.

Come usare il freno a mano (Figura 13)

1. Premere a fondo il pedale della frizione/freno (2).
2. Alzare la leva del freno a mano (6).
3. Lasciare andare il pedale della frizione/freno (2) e quando lasciare andare la leva del freno a mano (6). Verificare che il freno a mano blocchi con sicurezza l'unità.
4. Per togliere il freno a mano (6), premere a fondo il pedale della frizione/freno (2). Il freno a mano verrà rilasciato automaticamente.

ATTENZIONE: prima di abbandonare la posizione di guida, spostare la leva delchio su folle

(posizione N). Mettere il freno a mano. Spostare il commando di rotazione della lama in posizione DISINNESTO. Spagnere il motore e togliere la chiave dell'accensione.

Comeambiare l'altezza di taglio (Figura 13)

Perambiare l'altezza di taglio, alzare o abbassare la leva di sollevamento (5) nel modo segunte,

1. Spostare la leva di sollevamento (5) in avanti per abbassare l'alloggiamo del tagliaerba e all'indietro per alzare l'alloggiamo del tagliaerba.
2. Quando si atravera un marciapiede o una strada, spostare la leva di sollevamento (5) sulla posizione più alta e spostare il commando di rotazione della lama sulla posizione DISINNESTO.

Come specnere l'unità (Figura 13)

1. Premere a fondo il pedale della frizione/freno (2) per fermare l'unità. Tenere il piede sul pedale.
2. Spostare il dato di rotazione della lama (1) sulla posizione DISINNESTO.
3. Mettere la leva delchio (4) in FOLLE.
4. Mettere il freno a mano (6).

ATTENZIONE: verificare che il freno a mano blocchi sicuramente l'unità.

1. Spostare il dato della valvola a farfalla (7) sulla posizione Lento.
2. Per spegnere il motore, girare la chiave di accensione (3) in posizione OFF. Togliere la chiave.

Come trasportare l'unità

Per trasportare l'unità, seguire le istruzioni qui除去.

1. Spostare il dato di rotazione della lama sulla posizione DISINNESTO.
2. Alzare la leva di sollevamento alla posizione più alta.
3. Spostare il dato della valvola a farfalla in una posizione fra LENTO e VELOCE.
4. Per aumento la velocità, spostare la leva delchio su una velocità maggiore.

Come usare l'unità con l'alloggiamento del tagliaerba

IMPORTANT: quando si usa l'unità con l'alloggiamo del tagliaerba, mettere sempre il dato della valvola a farfalla sulla posizione VELOCE.

1. Avviare il motore.
2. Spostare la leva di sollevamento su una posizione di taglio. Per erba alla o spessa, tagliare nella posizione più alta prima e poi abbassare l'alloggiamento del tagliaerba ad una posizione inferiore.
3. Spostare il dato della valvola a farfalla sulla posizione LENTO.
4. Spostare lentamente il dato di rotazione della lama sulla posizione INNESTO.
5. Premere a fondo il pedale della frizione/freno.
6. Mettere la leva delchio su una marchia. NOTE: quando si taglia l'erba in prati spessi o si usa un'insaccatrice, mettere ilchio sulla marchia più Bassa.
7. Lasciare andare lentamente il pedale della frizione/freno.
8. Spostare il dato della valvola a farfalla sulla posizione VELOCE. Se si deve andare più velocamente o lentamente, fermare l'unità e spostare la leva delchio su un'altra marcia.
9. Assicurarsi che il livello di taglio sia ancor corretto. Dopo aver tagliato l'erba per un breve tratto, controllare la zona tagliata. Se l'alloggiamento del tagliaerba non taglia uniformamente, videere le istruzioni su "Come regolare il livello dell'alloggiamento del tagliaerba" nella sezione sulla manutenzione.

ATTENZIONE: per un miglior controllo sull'unità, selezionare una marcia sicura.

Come usare l'unità su pendenze

ATTENZIONE: non andare in salute o discesa che sono troppo ripide per andare in senso longitudinale.

Nonattraversaremaiuna pendenza.

1. Prima di salute o scendere da una pendenza, mettere la leva delchio sulla marcia più Bassa.

2. Non fermarsi oambiare marcia in pendenza. Se ci si deve fermare, premere rapidamente il pedale della frizione/freno e mettere il freno a mano.

3. Per ripartire, assicurarsi che la leva delchio sa sulla marcia più Bassa. Mettere ilcommando della valvola a farfalla sulla posizione LENO. Lasciare lentamente andare il pedale.
4. Se ci si deve fermare o si deve ripartire in pendenza, verificare di averere abbastanza spazio per lo spostamento dell'unità quando si toglie il freno a mano e si mette la marcia.
5. Fare particolare attenzione quando si cambia direzione in salute o discesa. Quando ci si trova su una pendenza o in una curva su una collina, mettere il comando della valvola a farfalla sulla posizione Lento per prevenir incidenti.

Come usare il raccoglierba

ATTENZIONE: non percorrere in salita o discesa pendenzeosi ripide da impedire la retromarcia in

linea retta, Non attraversare mai una pen-denza con l'unità.

Uso

Per usare l'unità con il raccoglierba, seguire le instruzioni qui sotto.

1. Accendere il motore.
2. Spostare il dato della valvola a farfalla sulla posizione VELOCE.
3. Spostare la leva delchio sulla PRIMA (1). Per riempire il raccoglierba, l'unità deve funzionare sempre alla velocità minima.
4. Se l'altezza dell'erba è superiore a 9 cm, tagliarla con l'alloggiamento del tagliaerba nella posizione più alta. Quindi, abbassare l'alloggiamento del tagliaerba e tagliare nuovamente. èanche possibile tagliare a 1/2 -2/3 dell'ampiezza totale di taglio dell'alloggiamento del tagliaerba.

Pulizia del tubo di collegamento e del tubo di prolunga

Se il tubo di collegamento o il tubo di prolunga si riempiano d'erba, pulire nel modo seguente.

1. Spostare il dato di azionamento della rotazione della lama nella posizione DISINNESTO.
2. Spostare la leva delchio in posizione neutra (N).
3. Innestare il freno a mano.
4. Spagnere il motore.
5. (Figura 8) Rimuovere il raccoglierba (9).
6. (Figura 11) Usare una lunga asta (1) per spingere eventuale erba e detriti dal tubo di collegamento (2) o dal tubo di prolunga.
7. Se occorre rimuovere il tubo di collegamento, videere "Come rimuovere il tubo di collegamento" nella sezione sulla manutenzione.

Svuotamento del tagliaerba

1. Spostare il dato di rotazione della lama sulla posizione DISINNESTO.

7101898

1. Spostare la leva delchio in posizione neutra (N).
2. Innestare il freno a mano.
3. (Figura 12) Sollevare il retro del tagliaerba (9).

Prima di avviare il motore

Controllare l'olio

NOTA: il motore è stato inviato alla fabbrica piano di olio. Controllare il livello dell'olio. Aggiungere olio se necessario. Consultare le istruzioni del fabbricante per il tipo di benzina e olio da usare.

1. Controllare che l'unità sia su una superficie piana. NOTE: non controllare il livello dell'olio con il motore in moto.
2. Controllare l'olio. Seguire la procedura consigliata nelle istruzioni del fabbricante.
3. Se necessario,aggiungere olio sono a quando non raggiunga il segno di PIENO sull'asta di livello. La quantità d'olio necessaria fra AGGIUNGERE e PIENO è indicata sull'asta di livello. Nonaggiungere troppo olio.

Aggiungere benzina

ATTENZIONE: usare sempre un contentitore di benzina di sicurezza. Non fumare quando si aggiunge

benzina nel serbatoio di combustibile. Non aggiuungere benzina al chiuso. Prima di aggiuungere benzina, spegnere il motore e lasciarlo raffreddare per diversi minuti.

(Figura 14) Riempire il serbatoio di combustibile (1) fino alla posizione PIENO (2) con benzinaenza piombo regolare. Non usare benzinaenza piombo super. Verificare che la benzina sia fresca e pulita. Benzina con piombo aumento i depositi e ridurra la durata delle valvole.

Come avviare il motore

ATTENZIONE: ilsystema elettrico edotato di un systema che rileva la presenza dell'operaatore mediante

un interrupttre a sensore sotto il sedile.
Questi componenti comunicano alsysteme elettrico la presenza dell'opereatore sul sedile. Questo systema spegnerà il motore quando l'opereatore abbandona il sedile.
Assicurarsi sempre che questo systema sa funzionante per motivi di sicurezza.

NOTA: il motore non si avviare a meno che non si prema il pedale della frizione/freno e sposti il commando di rotazione della lama sulla posizione DISINNESTO.

1. Premere a fondo il pedale della frizione/freno. Tenere il piede sul pedale.
2. Mettere la leva delchio in folle (N).
3. Verificare che il dato di rotazione della lama sa in posizione DISINNESTO
4. Spostare completamente in avanti il comando della valvola a farfalla sulla posizione CHIUSA o VELOCE. Alcuni modelli hanno una manopola separata per la valvola dell'aria.

Tirare la manopola della valvola dell'aria in posizione completeness CHIUSA.

1. Girare la chiave di accensione in posizione AVVIAMENTO.

NOTA: se il motore non parte dello quattro o cinque tentativi, mettere il comando della valvola a farfalla in posizione VELOCE. Riprovare a far partire il motore. Se il motore non parte, consultare la sezione sulla SOLUZIONE DI PROBLEMI.

1. Mettere lentamente il dato della valvola a farfalla in posizione LENTO.
2. Per avviare un motore caldo,METTERE il commande della valvola a farfalla in una posizione intermedia fra VELOCE e LENTO.

Suggerimenti per il taglio e la raccolta dell'erba

1. Per ottenere i migliori risultati da un punto di vista estetico controllare il livello di taglio dell'alloggiamo del tagliaerba.Consultare "Come regolare il livello dell'alloggiamo del tagliaerba" nella sezione sulla manutenzione.
2. Perché l'alloggiamo del tagliaerba tagli uniformamente, assicurarsi che i pneumatici abbiano la giusta pressione d'aria.
3. Controllare la lama agli volta che si usa l'unità. Se la lama è piegata o danneggiata, sostituirla immediatamente. Verificare inoltre che il dato della lama sia ben stretto.
4. Mantenere affiliata la lama (o lame). Lame consumate faranno ingiallire l'erba.
5. Se l'erba è molto alta, tagliarla due volte per diminuire il carico del motore. Prima tagliare con l'alloggiamento del tagliaerba sulla posizione più alta, quando abbassare l'alloggiamento per il secondo taglio.
6. Usare il motore con la valvola a farfalla in posizione VELOCE e la leva delchio in prima o in seconda.
7. Per ottenere un taglio migliorie, tagliare con la leva delchio in una delle marce piùasse.
8. Dopo agli uso, pulire la parte inferiore e superiore dell'alloggiamento del tagliaerba per ottener un rendimento ottimale. Inoltre un alloggiamento del tagliaerba pulito aiutera a prevenire incendi.

MANUTENZIONE

NOTA: le figure e i symboli iniziano a pagina 2.

Raccomandazioni generali

1. La manutenzione di questo prodotto è responsabilità dell'acquirente. Essa prolunghera la vita del prodotto ed è necessaria per mantenere la validità della garanzia.
2. Controllare la candela di accensione, il freno, lubricificare l'unità e pulire il filtrò dell'aria una volta all'anno.
3. Controllare i dispositivi di fissaggio. Verificare che siano ben stretti.
   4.Seguire la sezione sulla Manutenzione per mantenere l'unita in buone condizioni di funzionamento.

ATTENZIONE: prima di

un'ispezione, regolazione, o

riparazione all'unità, scollegare il

filo alla candela di accensione. Togliere il filo alla candela di accensione per evitare che il motore dia origine a un incidente.

NOTA: la torsione è misurata in Nm. Questa misurazione indica fino a che punto devesse serrato un dato o un bullone. La torsioneiene misurata con una chiave torsiometrica.

Come rimuovere il tubo di collegamento

Per garantire il funzionamento del raccoglierba, il tubo di collegamento deve essere pulito e privo di detriti e di erba. Rimuovere e pulire il tubo di collegamento nel modo seguente.

Rimozione

1. Spostare il dato di rotazione della lama sulla posizione DISINNESTO.
2. Spostare la leva delchio sulla posizione neutra (N).
3. Innestare il freno a mano.
4. Spagnere il motore.
5. Spostare la leva di sollevamento sulla posizione di taglio media.
6. (Figura 15 and Figura 16) Disconnect the rubber strap (1) from the latch pin (2) on the connector tube (3).
7. (Figura 17) Hold the handles (4). Remove the grass bag (5).
8. (Figura 18) Pull the connector tube (3) through hole in rear plate (6).
9. Clean the connector tube (3) with soap and water.

Installazione

1. (Figura 16 e figura 18) Far scorrere l'estremità a flangia (7) del tubo di collegamento (3) atraverso il foro sulla piastra posteriore (6).
2. (Figura 16) Far scorrere l'estremita a flangia (7) del tubo di collegamento (3) sopra il tubo di prolunga (8).
3. (Figura 15 e figura 16) Fissare la cinghia di gomma (1) al piedino di fermo (2) sul tubo di collegamento (3).
4. Installare il tagliaerba.

Controllare la lama (Figura 19)

ATTENZIONE: prima di controllare o togliere la lama, scollegare il filo alla candela di accensione. Se la

lama colpisce un oggett, fermare il motore. Controllare che l'unità non sia danneggiata. La lama è affiliata, indossare quanti o usare un pezzo di tessuto per proteggere le mani nel toccarla.

Se si mantiene affiliata la lama (1) e si controlla che non sua danneggiata, la lama taglierà meglio e sare più sicura. Controllare frequentlymente che la lama non sua troppo consumata, incrinata o danneggiata in altri modo. Controllare frequentlymente il dato (3) che fissa la lama (1). Mantenere il dato (3) ben stretto. Se la lama colpisce un oggetto, arrestare il motore.

7101898

Scollegare il filo alla candelà di accensione. Controllare che la lama non sia piegata o danneggiata. Controllare che l'adattatore della lama (5) non si da danneggiato. Prima di usare l'unità, sostituire le parti danneggiate con parti originali. Consultare il centro di assistenza autorizzato locale. Ogni tre anni fare ispezionare la lama o sostituire la vecchia lama con una parte originale da un technician autorizzato.

Come togliere e installare la lama (Figura 19)

1. Togliere l'alloggiamoledo del tagliaerba. Vedere le istruzioni su "Come rimuovere l'alloggiamoledo del tagliaerba:
2. Usare un pezzo di legno per impedire che la lama giri.
3. Togliere il dato (3) che fissa la lama (1).
4. Per rimuovere la lama (1) alla ventola ausiliare (8), rimuovere i dispositivi di fissaggio (9) e (10).
5. Controllare la lama (1) e l'adattatore della lama (5) secondo le istruzioni contenate nella sezione "Controllare la lama".Controllare che la ventola ausiliare (8) non sia danneggiata Sostituire pezioni consumati o danneggiati con pezioni originali. Consultare un centro assistenza autorizzato locale.
6. Pulire la parte superiore e inferiore dell'alloggiamento del tagliaerba.. Pulire la ventola ausiliare (8). Eliminare l'erba e i detriti.
7. Montare la lama (1) e la ventola ausiliare (8) con i dispositivi di fissaggio (9) e (10). Serrare i bulloni (9) che fissano la lama (1) ad una torsione di 6,8 N-m..
8. Montare la lama (1) e l'adattatore della lama (5) sul mandrino (6).
9. Montare la lama (1) in modo che i cordi di sollevamento (7) siano verso l'alto. Se la lama è capovolta, non taglierà correttamente e cui causare incidenti.
10. Fissare la lama (1) con la rondella e dato originali (3). Verificare che il bordo esterno della molla Belleville (2) sua contro la lama (1).

ATTENZIONE: il dato (3) che fissa la lama deve essere sempre ben stretto (1). Un dato o unalama

allentanti possono causare un incidente.

1. Serrare il dato (3) che fissa la lama (1) con una torsione di 41,5 Nm.
   12.Installare I'alloggiamoento del tagliaerba. Vedere la sezione "Come rimuovere I'alloggiamoento del tagliaerba".

Come regolare il dato di rotazione della lama

ATTENZIONE: il dato di rotazione della lama deve funzionare correttamente per

prevenire lesions.

In condizioni normali di uso, il dato di rotazione della lama non richiedera regolazioni. Tuttavia, se il rendimento peggiora o la qualità del taglio è scadente, effettuare le seguenti modifiche.

1. Quando si taglia l'erba, verificare che il dato della valvola a farfalla sua in posizione VELOCE.
2. (Figura 20) Mettere il dato di rotazione della lama in posizione DISINNESTO (1).
3. Spagnere il motore. Scollegare il filo alla candela di accensione.
4. Controllare la lama (o lame). Mantenerle affiliate. Una lama non affilata fara ingiallire l'erba.
5. (Figura 21) Scollegare la molla di azionamento della lama (2) dall'asta di controllo della lama (1). Mettere la molla di azionamento della lama (2) nel foro centrale (4). In quello modo si diminuisce la tensione sulla cinghia di trasmissione del tagliaerba.
6. Collegare il filo alla candela di accensione. Tagliare l'erba per un breve fatto e ricontrollare la qualità del taglio. Se necessario, spostare la molla di azionamento della lama (2) sul foro inferiore (5).
7. Ricontrollare la qualità del taglio. Se non è migliorata, sostituire la cinghia di trasmissione del tagliaerba. Vedere la sezione "Come sostituire la cinghia di trasmissione del tagliaerba". Se sostituendo la cinghia non si corregge il problema, portare l'unità presso un centro di assistenza autorizzato.
8. Mettere il dato di rotazione della lama in posizione DISINNESTO. Fermare il motore.
9. (Figura 22) Controllare il funzionamento del freno della lama. Girare a mano la puleggia del mandrino (5). Verificare che il cuscinetto del freno (7) ) sua premuto fermamente controla puleggia del mandrino (5).

ATTENZIONE: se the brake pad does not press fermamente contro the mandrel pulley, portare l'unità

presso un centro di assistenza autorizzato.

1. (Figura 20) Mettere il dato di rotazione della lama in posizione INNESTO (2).
2. (Figura 22) Controllare il cuscinetto del freno della lama (7). Se Se il cuscinotto èccessivamente consumat o danneggiat, sostituire il gruppo del cuscinotto del freno. Parti di ricambio corrente e assistenza sono disponibili presso un centro di assistenza autorizzato.
3. Collegare il filo alla candela di accensione. Tagliare l'erba per un breve fatto e ricontrollare il funzionamento del lavoro di rotazione della lama.
4. Quando si mette il lavoro di rotazione della lama in posizione DISINNESTO, agli movimento si interromperà entro cinque secondi. Se la cinghia continua a muoversi o la (le) lama(e) continu a girare, innestare e disinnestare il lavoro di rotazione della lama cinque volte per eliminare la gomma inccesso della cinghia di trasmissione di un nuovo tagliaerba. Per assistenza, portare l'unità presso un centro di assistenza autorizzato.
5. (Figura 21) Se si sostituisce la cinghia di trasmissione del tagliaerba, spostare la molla di azionamento della lama (2) nel foro superiore (3).

Come regolare la leva delchio (Figura 30)

Se la posizione FOLLE sulla leva delchio non corrisponde alla posizione di folle sulla trasmissione, regolare la leva delchio come segue.

1. Spagnere il motore.
2. Staccare il dato di regolazione (2) alla staffa delchio (3).
3. Assicurarsi che la leva delchio sa in FOLLE.
4. Spingere in avanti l'unità. Verificare che la trasmissione sia in folle.
5. Per allineare il dato di regolazione (2) con il foro nella staffa delchio (3) girare il dato di regolazione (2).
6. Collegare il dato di regolazione (2) alla staffa delchio (3).
7. Verificare che la posizione di FOLLE sulla leva delchio corrisponda alla posizione di folle sulla trasmissione.

Come controllare e regolare la frizione (Figura 23)

Se la cinghia di trasmissione è allentata, la frizione slitta andando in salute, trainando un carico pesante, o l'unità non andrà in avanti. Regolare la frizione nel modo seguente.

ATTENZIONE: prima di effettuare un controllo, una regolazione, o di riparare l'unità, scollegare il filo

dalla candela di accensione. Togliere il filo alla candela per evitare che il motore si metta in funzione inavvertamente.

1. Controllare il percorso della cinghia di trasmissione. Verificare che la cinghia sia installata correttamente e si trovi all'interno delle guide relative.
2. Togliere la Coppiglia (1), la rondella (2) e la molla del freno (3) dal dato regolabile (4).
3. Scollegare il dato regolabile (4) dal gruppo di leva del freno (5) e il fermo del freno a mano (6).
4. Allineare il foro nella leva del freno (5) con il foro nel telaio. Tenere ferma la leva del freno (5) con un perno o un bullone (7) da 6 mm.
5. Tirare l'asta della frizione in avanti fino a quando non sia ben serrata. Girare il dato regolabile (4) fino a quando il dato non si insertisce nel foro della leva del freno (5).
6. Montare il dato regolabile (4) sul fermo del freno a mano (6), la leva del freno (5) e la molla del freno (3). Fissare con la rondella (2) e la Coppiglia (1).
7. Togliere il perno o il bullone (7) da 6 mm.
8. Se la cinghia continua a slittare durante la regolazione della frizione, significica che la cinghia di trasmissione è consumata o danneggiata e deve essere sostituita. Vedere "Come sostituire la cinghia di trasmissione".

7101898

Come controllare e regolare il freno di guida (Figura 24)

Premere a fondo il pedale della frizione/freno. Mettere il freno a mano. Mettere la leva delchio in folle (N). Spingere l'unità. Se le ruote posteriori girano, regolare o sostuire i cuscinetti del freno. Regolare il freno (1) come segue.

1. Il freno (1) si trova sul lato destro della trasmissione (3).
2. Verificare che il freno a mano sia innestato e che la leva del cambio sua in folle (N). Girare il dato esagonale (2) in senso orario sono a quando le ruote posteriori non girano quando l'unità viene spinta in avanti.
3. Rilasciare il freno a mano e spingere l'unità. Se I'unità non si sposta, girare il dato esagonale (2) in senso antiorario fino a quando I'unità si sposta.
4. Mettere il freno a mano. Spingere l'unita. Se le ruote posteriori non girano, il freno (1) è regolato correttamente. Rilasciare il freno a mano.

ATTENZIONE: se non si può regolare correttamente il freno a mano, sostituire i cuscinetti del

freno. Parti di ricambio corrente e assistenza sono disponibili presso un centro di assistenza autorizzato.

Come rimuovere la batteria (Figura 4)

Per caricare o pulire la batteria (1), togliere la batteria (1) dall'unita nel modo seguente.

ATTENZIONE: per prevenire scintille, scollegare il cavo nero della batteria (8) dal terminale

negativo (-) prima di scollegare il cavo rosso (5).

ATTENZIONE: la batteria contiene acido solforico che è dannoso per la pelle, gli occhi e gli indumenti.

Se l'acido entra in contatto con il corpo o gli indumenti, lavare con acqua.

1. Scollegare il cavo nero (8) dal terminale negativo (-).
2. Scollegare il cavò rosso (5) dal terminale positivo (+) (4).
3. Sollevare il portabatteria (3) e la batteria (1) dall'unità.

Come caricare la batteria (Figura 4)

ATTENZIONE: non fumare quando si carica la batteria. Tenere la batteria al riparo da scintille. Le

esalazioni acide della batteria possono causare un'esplosione.

1. Prima di caricare la batteria (1), rimuoverla dall'unità.
2. Per caricare la batteria (1), usare un Caricabatterie da 12 volt. Caricare a 6 ampere per un'ora.
3. Installare la batteria (1).

ATTENZIONE: per prevenire scintille, fissare il cavo rosso al terminale positivo (+) prima di

collegare il cavo nero.

1. Fissare il cavo rosso (5) al terminale positivo (+) (4) con i dispositivi di fissaggio come illustrato.
2. Fissare il cavo nero (8) al terminale negativo (-) con i dispositivi di fissaggio come illustrato.

Come regolare il livello dell'alloggiamento del tagliaerba (Figura 25 e Figura 26)

Se l'alloggiamo del tagliaerba è perfettamente orizzontale, la lama taglierà meglio e con migliori risultati estetici.

ATTENZIONE: prima di effettuare un controllo, una regolazione, o di riparare l'unità, scollegare il filo

dalla candela di accensione. Togliere il filo alla candela per evitare che il motore si metta in funzione inavvertamente.

1. Assicurarsi che l'unità sia su una superficie dura e piatta.
2. Controllare la pressione dell'aria nei pneumatici. Se la pressione dell'aria non è corretta, l'alloggiamento del tagliaerba non taglieràUniformmente. La giusta pressione d'aria è di 0,97 BAR (14 PSI) per i pneumatici anteriors, 0,69 BAR (10 PSI) per i pneumatici posteriori.
3. (Figura 25) Spostare la leva di sollevamento (1) sulla posizione più Bassa (2).

ATTENZIONE: la leva di sollevamento (3) è caricata a molla. Assicurarsi che la leva di

sollevamento (1) sua bloccata sulla posizione più Bassa (2).

1. (Figura 26) Allentare le manopole di regolazione sinistra e destra (1). Premere ciascun lato dell'alloggiamento del tagliaerba. Assicurarsi che entrambi i lati sull'alloggiamento del tagliaerba siano appoggiati su una superficie piatta.Verificare inoltre che gli anelli di sollevamento (2) siano allentati e che siano in grado di muoversi liberamente verso l'alto e verso il basso.
2. Spingere verso il basso le manopole di regolazione (1) e gli anelli di sollevamento (2). Stringere le manopole di regolazione (1) a destra e a sinistra. Accertarsi che le manopole di regolazione (1) siano ben strette. Se necessario, stringerle utilizzando una chiave.
3. (Figura 25) Sollevare la leva di sollevamento (1).
4. Tagliare l'erba per un breve fatto. Se l'altezza del taglio non è uniforme, ripetere le fasi più sopra.

Dove effettuare la lubrificazione (Figura 27)

I modelli con raccordi da
ingrassare: Usare una
pompa da ingrassaggio per
lubricare.
Applicare il grasso con un
pennello sulle parti mostra.
Lubricare le parti mostrate
con olio per motore.

NOTA: aplicare il grasso sul gruppo sterzo.
AVVERTENZA: se l'unità viene usata in zone ascuitte con sabbia, usare uno spray di grafite secca per lubricare l'unità.

Controllare i pneumatici

Controllare la pressione dell'aria nei pneumatici. Pneumatici troppo gonfi sono duri, compromettendo il comfort del trattore durante la guida. La giusta pressione d'aria è di 0,97 BAR (14 PSI) per i pneumatici anteriors, 0,69 BAR (10 PSI) per i pneumatici posteriori.

Come sostituire la cinghia di trasmissione del movimento

1. Rimuovere l'alloggiamoento del tagliaerba. Vedere le istruzioni su "Come rimuovere l'alloggiamoento del tagliaerba".
2. Premere a fondo il pedale e innestare il freno a mano.
3. (Figura 28) Rimuovere la puleggia folle (1).
4. (Figura 29) Per accedere alle guide della cinghia (1), rimuovere la batteria e il portabatteria. Vedere "Come rimuovere la batteria".
5. Allentare le guide della cinghia (1) alla puleggia motrice (2).
6. (Figura 28) Rimuovere la cinghia di trasmissione del movimento (3) alla puleggia motrice (4).
7. (Figura 30) Rimuovere il dato di regolazione alla staffa delchio (3). Tirare la cinghia di trasmissione del movimento sulla staffa delchio (3).
8. (Figura 31) Per rimuovere la cinghia di trasmissione (1) alla puleggia di scarico (2), tirare la parte anteriore della cinghia sulla puleggia di scarico (2), e quando fra la puleggia di scarico e la piastra dello sterzo (3).
9. (Figura 32) Rimuovere il pannello di accesso (1).
10. Rimuovere le due viti (4) che attaccano il gruppo del pianitone di guida (2). Alzare il volante e il gruppo del pianitone di guida (2). Tirare la cinghia di trasmissione (3) quello il gruppo del pianitone di guida (2).
11. Rimuovere la cinghia di trasmissione. La parte di ricambio corretta e assistenza sono disponibili presso il centro assistenza autorizzato più vicino.
12. Per installare la cinghia di trasmissione, ripetere a ritroso le fasi descrirente qui sopra.
    13.(Figura 33) Controllare il percorso della cinghia di trasmissione (1). Verificare che

sia installata correttamente sulla puleggia folle (2). Verificare che il gruppo del pianitone di guida (3) sia all'interno della cinghia di trasmissione (1).

Come sostituire la cinghia di trasmissione (Figura 22)

1. Rimuovere l'alloggiamoento del tagliaerba. Vedere la istruzioni su "Come rimuovere l'alloggiamoento del tagliaerba".
2. Tirare il fermo della cinghia (1) allontanandolo alla puleggia folle (2) e rimuovere la cinghia di trasmissione del tagliaerba (3).
3. Tirare il guida della cinghia (4) e il gruppo del freno (7) allontanandolo alla puleggia del mandrino (5) e rimuovere la cinghia di trasmissione del tagliaerba (3). Parti di ricambio corrente e assistenza sono disponibili presso il centro assistenza autorizzato di zona.
4. Per installare la cinghia di trasmissione del tagliaerba, ripetere a nitroso le fasi descritte qui sopra.
5. Prima di tagliare l'erba controllare il lavoro di rotazione della leva. Vedere le istruzioni su "Come regolare il lavoro di rotazione della lama".

Come rimuovere l'alloggiamoento del tagliaerba (Figura 34)

1. Mettere il lavoro di rotazione della lama (1) in posizione DISINNESTO.
2. Spostare la leva di sollevamento (2) sulla posizione più Bassa.

ATTENZIONE: la leva di sollevamento (2) è caricata a molla. Assicurarsi che la leva di sollevamento glioccata nella posizione più bassa.

1. Rimuovere i chiodini e le rondelle dalles staffe di regolazione (3). Vedere le illustrazioni "C" e "D".
2. Rimuovere i chiodini e le rondelle dagli anelli di sospensione (4). Vedere le illustrazioni "A" e "B".
3. Scollegare la molla di allungamento (5) dall'asta di controllo della lama (6). Vedere l'illustrazione "E".
4. Scollegare il supporto anteriore (9) dal supporto dell'asse. Vedere l'illustrazione "F".

5. Togliere la cinghia di trasmissione del tagliaerba (7) alla pulegia di scarico (8). Vedere l'illustrazione "G".

6. (Figura 16) Staccare la cinghia di gomma (1) dal tubo di collegamento (3). Estrarre il tubo di collegamento (3) dal tubo di prolunga (8).

7. Allontanare l'alloggiamento del tagliaerba dal lato destro dell'unità.
8. Per installare l'alloggiamo del tagliaerba, ripetere a ritroso le fasi descrirente qui sopra.

Come sostituire il fusibile

Se il fusabile brucia, il motore non partirà. Rimuovere il fusile e sostituirlo con un fusabile per autoveicoli da 15 amp.

Conservazione (olette 30 giorni)

Alla fine dell'anno, preparare l'unità per la conservazione nel modo seguente.

1. Svuotare la benzina dal carburatore e dal serbatoio. Cambiare l'olio del motore. Consultare le istruzioni del fabbricante del motore.
2. Pulire l'unità.
3. Caricare la batteria. Vedere "Come caricare la batteria".

Come ordinare pezioni di ricambio

I pezzi di ricambio sono mostrati nelle ultime pagine di questo libretto di istruzioni o in un libretto apposto.

Usare solamente pezioni di ricambio autorizzati o approbate dal fabbricante. Non usare accessori non specificamente raccomandati per questa unità. Per ottenere i pezioni di ricambio corretti, si deveindicare il numero di catalogo del tagliaerba (vedere la targhetta).

I pezzi di ricambio, tranne il motore, la trasmissione, il gruppo cambio differenziale posteriori, il differenziale, sono disponibili presso il negozio in cui è stato acquistato il tagliaerba o presso un negozio specializzato daesso raccomandato.

I pezzi di ricambio per il motore, la trasmissione, il gruppochio differenziale posteriori, il differenziale, sono disponibili presso il centro assistenza elencato nella sezione commerciale della rubrica Telefonica. Vedere inolte le garanzie individuali per il motore o la trasmissione per ordinare pezzi di ricambio.

Per ordinare sono necessarie le seguenti informazioni:

(1)Numero di modello
(2)Numero di serie
(3)Numero di catalogo
(4) Quantita

PROBLEM: il motore non si avvia.

1.Seguire le struzioni della sezione "Come avviare il motore" di questo libretto.
2. Modelli ad avviamento elettrico: pulire i terminali della batteria. Stringere i cavi.
3. Controllare che non vi sia un filo allentato. Serrare gli interruptori di fine corsa (vedere il diagramma del cablaggio).
4. Svuotare il serbatoio di benzina. Pulire il tubo di alimentazione. Sostituire il filtrlo del carburante.
5. Rimuovere la candela (o candelie) di accensione. Mettere la valvola a farfalla in posizione LENTO. Girare la chiave di accensione sulla posizione ON. Provare ad avviare il motore diverse volte. Installare la candela di accensione.
6. Sostituire la candela.
7. Regolare il carburatore.

PROBLEM: II motore non si ribalta.

1.Seguire le struzioni della sezione "Come avviare il motore" di questo libretto.
2. Modelli ad avviamo: elettrico: Caricare la batteria.
3. Sostituire il fusibile.
4. Controllare che la filatura non sia danneggiata o un connettore non sua allentato. Riparare il filo danneggiato.
5. Modelli ad avviamento elettrico: sostituire il solenotide. Modelli ad avviamento autoavvolgente: sostituire il modulo.

PROBLEM: il motore si avvia con dificoltà.

1. Regolare il carburatore.
2. Sostituire la candela di accensione.
3. Sostituire ilchio del carburante.

PROBLEM: il motore non gira uniformamente o perde potenza.

1. Controllare l'olio.
2. Pulire il filtro dell'aria.
3. Pulire lo schermo dell'aria.
4. Sostituire la candela di accensione.
5. Il motore è sottomosto a sforzo eccessivo. Usare una marcia più Bassa.
6. Regolare il carburatore.
7. Sostituire ilattro del carburante.

PROBLEM: il motore non gira uniformemente ad alta velocità.

1. Sostituire la candela di accensione.
2. Regolare il dato della valvola a farfalla.
3. Pulire il filtro dell'aria.
4. Sostituire il filtro del carburante. 7101898

PROBLEM: il motore si ferma quando le lame sono innestate.

1. Controllare che la filatura non sia danneggiata o non vi sua connettore allentato. Riparare il filo danneggiato.
2. Occorre installare il raccoglierba (pertinente solamente per i modelli con raccoglierba a scarico posteriori d'erba).

PROBLEM: il motore si ferma su pendenze.

1. Tagliare l'erba in senso longitudinale sulla pendenza. Non tagliare mai l'erbaattraverso una pendenza.

PROBLEM: il motore non gira al minimo.

1. Sostituire la candela di accensione.
2. Pulire il filtro dell'aria.
3. Regolare il carburatore.
4. Regolare il dato della valvola a farfalla.
5. Svuotare il serbatoio di benzina. Pulire il tubo di alimentazione. Sostituire il filtr del carburante.

PROBLEM: when the motore è caldo si verifica una diminuzione della potenza.

1. Pulire il filtro dell'aria.
2. Controllare l'olio.
3. Regolare il carburatore.
4. Sostituire il filtro del carburante.

PROBLEM: vibrazione eccessiva.

1. Sostituire la lama.
2. Controllare che i bulloni della lama non siano allentati.
3. Diminuire la pressione dell'aria nei pneumatici.
4. Regolare il carburatore.
5. Controllare che la cinghia o la puleggia non siano danneggiate. Sostituire le parti danneggiate.

PROBLEM: I'erba non viene scaricata correttamente.

1. Fermare il motore. Pulire l'alloggiamento del tagliaerba.
2. Alzare l'altezza del taglio.
3. Sostituire o affilare la lama (o lame).
4. Mettere la leva delchio su una marcia più Bassa.
5. Spostare il dato della valvola a farfalla sulla posizione VELOCE.
6. Sostituire la molla della puleggia folle della lama.
7. Pulire il tubo di prolunga e il tubo di collegamento (pertinente solamente per i modelli con raccoglierba a scarico posteriore d'erba).

PROBLEMA: l'alloggiamoimento del tagliaerba non taglia uniformmente.

1. Controllare la pressione dell'aria nei pneumatici.
2. Regolare il livello dell'alloggiamento del tagliaerba.
3. Controllare l'asse anteriore. Se l'asse anteriore non ruota liberamente, allentare il bullone (o bulloni) dell'asse.

PROBLEM: le lame del tagliaerba non ruotano.

1. Controllare la cinghia di trasmissione del tagliaerba. Verificare che sua installata correttamente.
2. Sostituire la cinghia di trasmissione del tagliaerba.

PROBLEMA: I'unità non si muove con la frizione innestata.

1. Controllare la cinghia di trasmissione del movimento. Verificare che sua installata correttamente.
2. Regolare la frizione.
3. Sostituire la cinghia di trasmissione del movimento.

PROBLEMA: l'unità si muove più lentamente o si ferma con la frizione innestata.

1. Regolare la frizione.
2. Sostituire la cinghia di trasmissione del movimento.

PROBLEMA: quando il pedale della frizione/freno viene rilasciato, si può sentire il rumore della cinghia.

1. Se la cinghia fa rumore temporaneamente, il funzionamento dell'unità non viene compromesso. Se il rumore è continuo, controllare il percorso della cinghia. Verificare che la cinghia si trovi all'interno di tutte le relative guide.
2. Se il rumore è continuo, regolare la frizione.

PROBLEM: le ruote posteriori girano su terreno accidentato.

1. Controllare l'asse anteriore. Se l'asse anteriore non ruota liberamente, allentare il bullone (o bulloni) dell'asse.

PROBLEM: il gruppo cambio differenziale posteriore cambia marcia con dificilità quando il motore è in moto e la frizione è premuta.

1. Controllare la regolazione della frizione per verificare che la cinghia si arresti quando il pedale della frizione è premuto con il gruppochio.
2. Change the formulae of the formulae in the case of a frizione.
3. Controllare le guide della cinghia attorno alla puleggia di trasmissione del gruppochio differenziale posteriori. Verificare che le guidelle della cinghia non tocchino la puleggia.

INTERNATIONALE PICTOGRAMMEN 50

BEPERKTE GARANTIE 51

INFORMATIE VOOR DE EIGENAAR 52

VEILIGEBEDIENING 52

MONTAGE 53

BEDIENING 54

ONDERHOUD 55

TROUBLESHOOTING SCHEMA 59

INTERNATIONALE PICTOGRAMMEN

dad a un centro de的服务o autorizzato.
