MANUALE UTENTE CDP 604 CLATRONIC

Descrizione dei singoli peszzi . 3

Istruzioni per l'uso .52

Garanzia .62

GB Control element overview..Page 3

Instruction Manual 64

Guarantee 74

Avvertenze generali per la sicurezza

Per evitare il rischio di incendio o di scosse, non si deve mai tenere l'apparecchio sulla pioggia o in ambienti umidi. Quindi non usare l'apparecchio nelle immeditate vicinanze di acqua, per esempio in prossimità di una vasca, di una piscina o in una cantina umida.

Utilizzato l'apparecchio solo per l'uso previsto.

Collegare l'apparecchio esclusivamente ad una presa installata a norma. Fare attenzione a che la tensione indica corrisponda alla tensione della presa. Se si impiegano alimentatori esterni, fare attenzione all'esattezza di polarità e di tensione, inseire le batterie sempre correttamente.

Collocare l'apparecchio in modo che le aperture per l'airazione esistenti non ven-gano coperte.

Non togliere mai la protezione dell'apparecchio. Riparazioni non a regola d'arte possono causare notevoli pericoli per l'utente. Se l'apparecchio presenta danni, soprattutto nella zona del cavo di collegamento, non metterlo più in funzione, ma farlo riparare prima da un esperto. Esaminare regolarmente il cavo di collegamento alla rete per verificare che non ci siano danni.

Un cavo di collegamento difettoso può essere sostituito con un cavo equivalente solo dal produttore, dal quello servizio assistenza o da persona similmente qualificata, al fine di evitare pericoli.

Se l'apparecchio non viene usato per un periodo di tempo prolongato, togliere il blocchetto alimentatore alla presa ovvero estrarre le batterie.

Questi symboli possono trovarsi eventualmente sull'apparecchio e rimandano ai seguenti elementi:

Il significato del lampo fa presente all'utente la presenza di pezzi all'interno dell'apparecchio che sono produrre alte tensioni pericolose.

Il significato il punto esclamativo fa presente all'utente la presenza di importanti averventenze per l'uso e la manutenzione nei fogli di accompagnamento dell'apparechio.

Gli apparecchi dotati di quello symbolo lavorano con un „Laser classe 1" per produrre i CD. Gli interrotturi di sicurezza integrati hanno lo scopo di impedire che l'utente venga esposto alla luce non visibile del laser, pericolosa per l'occhio umano, aggiardo lo scomparto per i CD.

Questi erruttori di sicurezza non devono mai essere cavallottati né manipolati perché altrimenti sussiste il rischio di esposizione alla luce del laser.

Descrizione dei comandi

Leitor de CDs (ABB.1)

1 II Tasto riproduzione/pausa CD
2 Tasto CD Stop/off
3 Tasto PREV (ricerca indietro)
4 Tasto NEXT (ricerca avanti)
5 Tasto MODE
6 Tasto AUDIO/EQ (canale sinistro/destro/equalizer)
7 Tasto PROG/PBC
8 Tasto ESP/NP/DIR
9 HOLD OFF/ON blocco tasti
10 Vano CD OPEN
11 Sensore remot
12 DC 4,5V: collegamento adattatore di rete
13 AV OUT collegamento tevisore
14 PHONES collegamento cuffie
15 VOLUME / regolatore volume
16 CHARGE ON/OFF
17 Vano batterie

Telecomando (ABB.2)

1 Tasto MUTE (sospensione audio)
2 Tasto P/N (PAL / NTSC)
3 II Tasto riproduzione/pausa CD
4 Tasto stop CD
5 Tasti numerici 1-10
6 Tasto 10 +
7 Tasto TIME
8 Tasto DIGEST
9 Tasto OSD
10 Tasto RETURN
11 Tasto PBC
12 Tasto RESUME
13 Tacho CD SKIP (saltare indietro)
14 Tasto SLOW
15 Tasto PROG (programmazione CD)
16 Tasto CD (ricerca indietro)
17 Tasto ZOOM
18 Tasto CD (ricerca avanti)
19 Tasto volume VOL +
20 Tasto REPEAT
21 Tasto CD SKIP (saltare avanti)
22 Tasto L/R (canale sinistro/destro)
23 Tasto VOL - volume

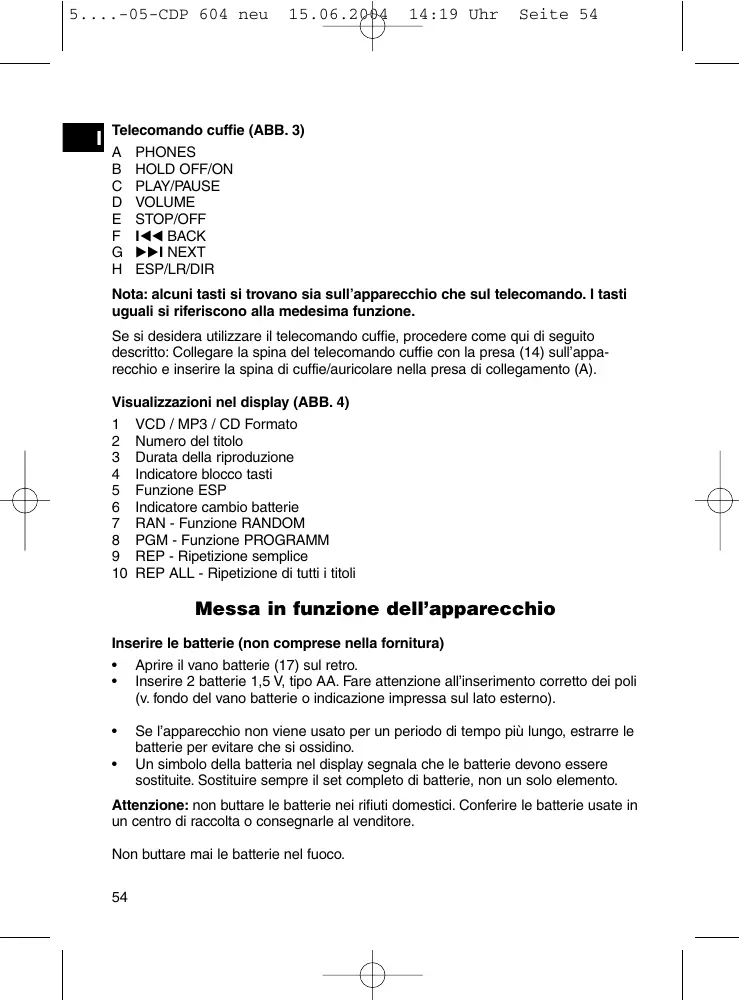

Telecomando cuffie (ABB.3)

A PHONES
B HOLD OFF/ON
C PLAY/PAUSE
D VOLUME
STOP/OFF
F BACK
G INEXT
H ESP/LR/DIR

Note: alcuni tasti si trovano sua sull'apparecchio che sul telecomando. I tasti uguali si riferiscono alla medesima funzione.

Se si desidera utilizzato il telecomando cuffie, procedere come qui di seguito descritto: Collegare la spina del telecomando cuffie con la presa (14) sull'apparecchio e inseire la spina di cuffie/auricolare nella presa di collegamento (A).

Visualizzazioni nel display (ABB. 4)

1 VCD / MP3 / CD Formato
2Numero del titolo
3 Durata della riproduzione
4 Indicatore blocco tasti
5 Funzione ESP
6 Indicatore cambio batterie
7 RAN - Funzione RANDOM
8 PGM - Funzione PROGRAMM
9 REP -Ripetizione semplice
10 REP ALL - Ripetizione di tutti i titoli

Messa in funzione dell'apparecchio

Inserire le batterie (non comprese nella fornitura)

• Aprire il vano batterie (17) sul retro.
• Inserire 2 batterie 1,5 V, tipo AA. Fare attentione all'inserimento corretto dei poli (v. fondo del vano batterie o individazione impressa sul dato esterno).
• Se l'apparecchio non viene usato per un periodo di tempo più lungo, estrarre le batterie per evitare che si ossidino.
• Un symbolo della batteria nel display segnala che le batterie devono essere sostituite. Sostituire sempre il set Completo di batterie, non un solo elemento.

Attenzione: non buttare le batterie nei rifiuti domestici. Conferire le batterie usate in un centro di raccolta o consegnarele al venditore.

Non buttare mai le batterie nel fuoco.

Batterie del telecomando

La batteria del telecomando è una cella al litio di lunga durata. Se nel corso dell'uso il raggio d'azione del telecomando dovesse ridursi, procedere come qui di seguito illustrato:

• Aprire il vano batterie a lato del telecomando.
• Sostituire l'elemento con un'alto dello stesso tipo. Fare attenzione che i poli corrispondano.
• Chiudere il vano batterie.

Funzionamento alimentatore

É possible usare l'apparecchio anche mediate un alimentatore.

1. Inserire la spina dell'alimentatore in una presa regolarmente installata con contatto di protezione da 230V, 50 Hz.
2. Collegare illettore CD con l'alimentatore inserendo la spina dell'alimentatore nella presa DC 4,5 V (12).
3. Quando si usa un alimentatore (DC 4,5V/700mA) fare attenzione che i poli coincidano conformmente alle diciture sullettore CD.

Autoesercizio

Con la cassetta dell'adattatore e l'adattatore dell'accendisigari è possible far funzionare illettore CD in quasi ogni automobile tramite l'autoradio esistente con funzione di riproduzione di audiocassette.

1. Inserire l'adattatore dell'accendisigari nell'accendisigari ed inflare la spina all'estremità del cavo nella presa DC 4,5 V dellettore CD.
2. Inserire la spina della cassetta dell'adattatore nella presa AV OUT (13) del letto- re CD.
3. Accendere l'autoradio ed inserire la cassetta dell'adattatore nel vano cassette. Fare attenzione che il cavo di collegamento della cassetta dell'adattatore sua posizionato correttamente nella scanalatura di guida della cassetta! Altrimenti la meccanica dell'unità della cassetta potrebbe incepparsi!

In alcune autoradio può accadere che la cassetta dell'adattatore fuoriesca subito dopo essere stata insertita. In quello caso porre il cavo di collegamento della cassetta di fronte nella scanalatura di guida ed insertire la cassetta dall'alto lato. Se l'autoradio respinge di nuovo la cassetta,cisionha significhe che purtroppo non la si cui utilizzare.

Uso generale

AUDIO/

Passaggio tra le diverse impostazioni dell'altoparlante: CH L, CH R, STEREO = Indicatore nel display, MONO L; MONO R; STEREO = Indicatore sullo schermo (solo nel modo VCD).

EQ (6):

Sono a disposizione vari modi Sound (CLASS(IC), DISCO, JAZZ, POP).

HOLD (9):

Blocca le funzioni di tutti i tasti sull'apparecchio, protezione contro l'azionamento involontario dei tasti. Spingendo l'interruftore verso destra sul display appeare "HOLD".

OPEN (10):

Per aprire il vano CD.

DC 4,5V (12):

Per il collegamento dell'alimentatore.

AV OUT (13):

Per collegare il teilevisore con una presa video d'ingresso.
Inserire la spina nera nella presa sullettore CD, alla gialla nella presa video d'ingresso, quella rossa nell'ingresso altoparlante destro (R) e quella bianca nell'ingresso altoparlante sinistro (L) del teilevisore.

PHONES (14):

Per il collegamento dell'alimentatore.

VOLUME (15):

Serve per regolare il volume (19/23 sul telecomando). Nel modo CD regolabile solo tramite telecomando o tevisore.

CHARGE

ON/OFF (16):

Accende la funzione di ricarica con l'alimentatore esterno collegato. Attenzione: il vano batterie delve essere vuoto.

Pericolo di esplosion! Usare solo accumulatori idonei!

Note: usable as custodia di ricarica acclusa per realizzare il contatto con l'accumulatore.

Telecomando a infrarossi

Per il telecomando senza cavi da una distanza fino a 5 metri. Se la portata del raggio d'azione diminuisce, si devono sostituire le batterie. Quando si usa il telecomando, lo spazio tra il telecomando medesimo e il sensore remoto dell'apparecchio deve essere libero.

Spagnere

Spagnere l'apparecchio premendo 1x il tasto ■ STOP (2) (4 sul telecomando) o 2x se l'apparecchio è in funzione, o non usarlo più per 10 secondi.

Descrizione dei tasti CD

Il Riproduzione/

Pause (1/3):

Si cui sospendere temporaneamente la riproduzione.

Premondo di nuovo il tasto la riproduzione riprende dalso stesso punto.

STOP/OFF (2/4):

Si arresta il CD. Premendo un'altra volta si spegne l'apparecchio.

PREV (3)/ NEXT (4):

ESP/NP/DIR (8):

Con quosti tasti si più passare al titolo precedente o successivo. Tenendo premuto il tasti ha inizio una ricerca musicale.

ESP nel modo CD:

disattiva/attiva la funzione antishock con il CD audio (memoria 40 + / - 5 sec.) inserto. In presenza di disturbi i dati musicali del CD vengono lettizsche disturbi da una memoria intermedia. Errori dilettura vengono correttari posteriori nella memoria intermedia. Se I'antishock è attivato, nel display appara una barra che si riempie lentamente. Premere di nuovo l tasto ESP per disattivrare la funzione.

Funzione DIR solo nel modo MP3:

eso tasto serve da tasto di selezione quando è inserto un CD MP3 per cancellare le cartelle create sul CD.

MODE (5):

Funzione N/P solo nel modo VCD:

passaggio tra i sistemi di uscita "NTSC" e "PAL".

Le funzioni seguenti si possono selezionare con il tasto MODE:

premere 1 × = "REP": il titolo attuale viene continuamente riprodotto.

premere 2x = ,REPALL":il CD attuale viene continuamente ripetuto.

premere 3 × = "RAN": tutti i titoli vengono riprodotti in una successione casuale.

premere 4x = tutte le funzioni sono annullate. Continua la riproduzione normale.

Funzioni nel modo di riproduzione con un CD MP3:

premere 1 × = "REP": il titolo attuale viene continuamente riprodotto.

premere 2x = REP DIR": la cartella attualmente seleziona-ta (l'album)iene continuamente riprodotta.

premere 3x = _REP ALL: tutto il CD viene continuamente ripetuto.

premere 4 × = "RAN: tutti i titoli vengono riprodotti in una successione casuale.

premere 5x = tutte le funzioni sono annullate. Continua la riproduzione normale.

Descrizione dei tasti CD sul telecomando

MUTE (1):

Serve per annullare rapidamente l'audio. Per ripristinarlo premere di nuovo il+tastO MUTE.

P/N (2):

Passaggio tra i sistemi di uscita video "NTSC" e "PAL".

TIME (7):

Con il tasto TIME si può far partire la riproduzione da una determinativa ora. Premendo il tasto sullo schermo appare GOTO --- Immettere il corrispettivo numero. La prima coppià di cifre rappresenta i minutì, la seconda coppià di cifre i secondi. Selezionale la cifra "0" con il tasto "10".

DIGEST (8):

Se si preme il tasting, illettore suddivide il file VCD attualmente riprodotto in 9 parti di parli dimensioni e visualizza le immagini sullo schermo contemporaneamente. A seconda delle dimensioni del file Questa procedura più richiedere alcuni minuti. Con i tasti numerici 1-9 si può passare alla sezione desiderata, che viene animata. Se ora si preme il tasting DIGEST l'apparecchio inizia la coproduzione partendo alla sequenza selezionata, nel modo di visualizzazione estesa.

OSD (9):

Si vedono i tipi di CD, le funzioni, per esempio SINGLE REMAIN, il numero del titolo e la durata di riproduzione rimanente del CD. Premere il tasto fino a 5 x e selezionare tra le varie impostazioni.

RETURN (10):

Premendo il tasto si arresta la coproduzione del CD. Viene visualizzato il menu principale. Questa funzione può essere utilizzata solo se il CD inserito è un video CD 2.0 ed è attivato il modo PBC (ON) (solo nel modo VCD).

PBC (11):

Spagne/accende PBC. (solo nel modo VCD). Premendo il tasto ■ Stop, si arresta la riproduzione del CD. Premendo poi il tasto RESUME, la riproduzione riprende dal punto in cui è stata interrotta (solo nel modo VCD). Passa al rallentatore nella riproduzione di video CD. Ogni volta che si prene il tasto SLOW la velocità cambia. 1/2x, 1/4x, 1/8x e 1/16x. Se si vuole tornare alla riproduzione normale premere il tasto II (solo nel modo VCD).

RESUME (12):

Per ingrandire una sezione di imagine premere il tasting ZOOM durante la riproduzione. La corrispettiva immagine cui possono essere visualizzata con il tasting ZOOM in due dimensioni diverse. Con i tasti freccia I/ / / 1 si più definite la sezione di imagine con maggior precisione. Per passare alla normale riproduzione premere il tasting ZOOM sono quando appeare "RESTORE" (solo nel modo VCD). V.le due tabelle.

SLOW (14):

Passaggio tra le impostazioni dell'altoparlante: MONO L, MONO R, STEREO (solo nel modo VCD).

REPEAT (20):

Riproducre CD

1. Con il tasto OPEN aprire il vano CD.
2. Mettere un CD sulla sfera di centraggio con l'etichetta rivolta verso l'alto in modo che si insertisce in posizione. Chiudere il vano CD.
3. Premere il tasto Il Riproduzione/Pausa (1) sull'apparecchio per accenderlo. Nel display appear "rEAd" (leggere). Il CDiene riproduotto partendo dal primo titolo. Il brano musicae attuale e la durata di riproduzione trascorsa vengono visualizzati nel display.
4. Per estrarre un CD premere il tasto STOP, con il tasto OPEN aprire il coperchio del CD e sollevare il CD con cautela. Tenere il coperchio del CD sem-pre chiuso.

Note: se un disco viene inserito sul lato errato, nel display appara "BAdisc", e se non c'è nessun disco inserito, appara la segnalazione "NO DISC".

Riproduzione di musica in formato MP3

Con除去 appearecchio is possible riproducre brani musicali in formato MP3. L'apparecchio supporta inolte i tipi di CD correnti: CD, CD-RW, CD-R. Nel display appara sempre la funzione ESP attiva (memoria 100 sec.), v.punto "ESP/NP/DIR".

Riproducione programmata

Consente la programmazione di una successione qualsiasi di titoli. V. cap. "PRO-GRAM" nelle tabelle riportate in seguito.

L'apparecchio si arresta automaticamente dopo che sono stati riprodotti tutti i titoli programmati. Premendo una volta il tasto ■ Stop si arresta la riproduzione e si cancella il programma. Parimenti al termine della riproduzione e dopo ca. 10 secondi, non appena l'apparecchio si spegne.

Con la funzione REPEAT è possible combinare i titoli programmati. Dopo la programmazione e l'avvio dell'apparecchio, premeil il tasto REPEAT ino a 3 x e le funzioni possono essere applicate come descritto in "REPEAT".

Schema funzioni

1. Funzioni VCD

• Accendere il tevisore.
• Mettere il tevisore nel modo AV.
• Accendere l'apparecchio ed insere un video CD come già descritto.
• Premere il tasting Il Riproduzione/Pausa.
• Sullo schermo del teilevisore si cui vede il videoclip nelle l'audio si cui sentiretramite illettore CD.

1. Funzioni VCD

Uso	VCD Funzioni
Premere (►II)	1. L'apparecchio si accende e il disco viene analizzato.2. Pausa durante la riproduzione.3. La riproduzione viene riavviata.
Premere STOP (■)	La riproduzione viene arrestata.
Premere (I←(3/13))	Si passa al titolo precedente.
Premere (►I (4/21))	Con quello tasto si più passare di volta inolta al titolo successivo.
Tenere (I←/ « (3/16))	Tenendo premuto il tasto inizia una ricerca rapida (indietro).
Tenere (►I /► (4/18))	Tenendo premuto il tasto inizia una ricerca rapida (avanti).
Premere MODE	Passaggio tra ripetizione simplice, ripetizione di tutti i brani e funzione RANDOM.
Premere NP	Passaggio tra i sistemi di uscita video "NTSC" e "PAL".
Premere PBC (Playback Control)	Premere 1 x: PBC accesso, visualizzazione sullo schermo.Premere 2 x: PBC spento.
Premere AUDIO/EQ	Funione AUDIO: selezione tra le impostazioni del canale sinistro, canale destro e stereo.
REPEAT	Premere 1 x = "REPEAT 1": il titolo attuale viene riproduotto in continuazione.Premere 2 x = "REPEAT ALL": il CD attuale viene riproduotto in continuazione.Premere 3 x= "REPEAT CANCEL": tutte le funzioni sono annulate. La riproduzione normale continua.
PROGRAM	Premere prima (■) poi PROG. Sullo schermo appeare "PROG" e "TRK".Selezionale la successione con i tasti I←/►I (tasto 3 = +10, tasto 4 =+1) oppure con i tasti ←/► (16/18). Selezionale la successione direttamente con i tasti numerici (5). Se il numero è di due cifre prima pre-mere il tasto +10 e poi il numero con una cifra. La programmazione è più stata salvata. Premere (►II).
SLOW	Selezionale tra le velocità 1/2 ,1/4 ,1/8 ,1/16
RESUME	Continuzione dallemesso punto in cui è stata arrestata la riproduzione (v. punto RESUME)
DIGEST	Visualizzazione delle immagini in formato piccolo (v. punto DIGEST)
ZOOM	Per ingrandire una sezione di imagine (v. punto ZOOM)
R/L	Passaggio tra i canali audio

2. Funzioni CD, MP 3

Uso	Funzioni
	CD	MP3
Premere (▶II)	1. L'appareccchio si accende e il disco viene analizzato.2. Pausa durante la riproduzione.3. La riproduzione viene riavviata.
Premere STOP (■)	La riproduzione viene arrestata.
Premere (↓↓ (3/13))	Si passa al titolo precedente.
Premere (▶I (4/21))	Con quello tasto si più passare di volta inolta al titolo successivo.
Tenere (↓↓ / ↓↓ (3/16))	Tenendo premuto il tasto inizia una ricerca rapida (indietro).
Tenere (▶I /▶ (4/18))	Tenendo premuto il tasto inizia una ricerca rapida (avanti).
MODE sull'apparecchio:Repeat sul telemando:	Passaggio tra ripetizione simplice, ripetizione DIR (solo MP3), ripetizione di tutto. Funzione RANDOM solo mediante il tasto sull'apparecchio.
Premere ESP/DIR	Attiva e disattiva la funzione antis-hock.	Passa alla directory/cartella successiva (DIRECTORY).
Premere AUDIO/EQ	Funzione EQ: selezionale con i tasti I▶/▶tra le impostazioni STAND, CLASS; DISCO; JAZZ; POP.
PROGRAM	Premere prima (■) poi PROG. Selezionale la successione con i tasti I▶/▶(tasto 3 = +10, tasto 4 =+1). Premere di nuovo PROG.L'indicazione nel display passa alla posizione di memoria P-02. ecc.Salvare con il tasto PROG. Premere (▶II) (solo sull'apparecchio).Oppure selezionale la successione direttamente con i tasti numerici (5).Se il numero è di due cître preme primi il tasto +10 e poi il numero con una cîfra. La programmazione è gli state salvata. Premere (▶II).

Funzioni speciali

MP3 - CDs: con quello apparecchio si possono riproduire CD MP3. Su quosti CD si possono salvare compressi fino a 200 titoli. L'apparechio riconosce automaticamente un CD MP3. Quindi la qualità del suono rimane. Per riproduire quosti CD procedere come descriptto in "Riproduzione CD". La programmazione titoli più essere effettuata come più descriptto in "Riproduzione programmata".

VCD: L'apparechio dispone di un collegamento video per video CD. Si sono riproduire CD, VCD, CD-R e dischi MP3. L'apparechio riconosce automaticamente il tipo di CD. Collegare l'apparechio al televisione mediante il cavo video accluso alla fornitura. Premere il tasto OSD (sul telecomando). Sul mystro schermo appare il menu (se ricevete solo un'immagine in bianco e nero, premete il tasto N/P, eventuallymente nelle vano cd è aperto).

Rimozione guasti

Sintomi	Causa	Soluzione
Non si riesce a riproduire il VCD.	Il VCD non è inserito o lo è, ma non correttamente.	Accertarsi che il disco sia inserito con la dicitura rivolta verso l'alto.
Il VCD salute durante la riproduzione.	Controllare che sul disco non ci siano impronti di dità, sporco o graffi.	Pulirlo con un panno morbido partendo dal centro.
Nessun colore	L'impostazione del systemacolore è erronea.	Premere il tasto P/N (2) e selezionare la norma di colore esatta.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in quello settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformmente alle norme di sicurezza più moderne.

Con riserva di apportare modifiche tecniche.

Garanzia

Per l'apparecchio da=noix messo in commercio ci assumiamo una garanzia di 24 mesi alla data di acquisto (scontrino).

Durante la garanzia nei ci impegniamo ad eliminare Gratisamente i quasti dell'apparecchio o degli accessori*, dovuti a difetti di materiale o di fabbricazione, riparandoli o, a mia discrezione, sostuendoli. Le prestazioni in garanzia danno luogo a una prerogha della garanzia né danno diritto ad una nuova garanzia!

Per la garanzia è sufficiente lo scontrino di acquirevo. Senza quello scontrino non sussiste il diritto né ad una sostituzione né ad una riparazione gratuite.

In caso di garanzia consignare al vostro rivenditore l'apparecchio base nell'imbal-laggio originale unitamente allo scontrino.

*) Danniagliaccessori non giustificano automaticamente lo scambio Gratisoto dell'apparechio completingo. Si prega di mettersi in contatto con la mia centrale Telefonica.Dannie alle parti del vetro oppure fratture ai pezzi di materia plastica sono obligatoriamente a spese del cliente.

La riparazione di pezzi d'uso ovvero soggetti a logorama (cursori, ganci impastatori, cinghe di trasmissione, telecomandi di ricambio, spazzolini di ricambio, lame di seghe ecc.) come andere operazioni di pulizia e manutenzione o la sostituzione di pezzi soggetti a logorama non rientano nella garanzia e quindi sono a pagamento!

La garanzia si annulla nel caso di intervento da parte di terzi.

Dopo la garanzia

Al termine della garanzia le riparazioni possono essere eseguite dietro lavoro dal corrispettivo negotio specializzato o servizio riparazioni.

GB
