MANUALE UTENTE GEOTHERM PLUS VAILLANT

Istruzioni per l’uso

Pompa di calore con funzione di raffreddamento aggiuntiva

Indice Generalità 3 Targhetta 3 1 1.1 1.2 1.3

Avvertenze per la documentazione 3 Conservazione della documentazione 3 Simboli utilizzati 4 Applicabilità delle istruzioni 4

Avvertenze per la sicurezza 4 Refrigeranti 4 Divieto di apportare modifiche 4

Avvertenze per l'installazione e il funzionamento Impiego conforme alla destinazione Requisiti del luogo di montaggio Pulizia e manutenzione Controllo delle condizioni di funzionamento della pompa di calore Pressione di riempimento dell'impianto di riscaldamento Livello e pressione di riempimento del circuito della miscela incongelabile Accumulo di condensa (acqua di condensa) Consigli per il risparmio energetico Consigli generali per il risparmio energetico Possibilità di risparmio energetico con l'utilizzo corretto della centralina Riciclaggio e smaltimento Apparecchio Imballo Refrigeranti

3.1 3.2 3.3 3.4 3.4.1 3.4.2 3.4.3 3.5 3.5.1 3.5.2 3.6 3.6.1 3.6.2 3.6.3 4 4.1 4.2 4.3 4.4 5 5.1 5.2 5.3 5.3.1 5.3.2 5.3.3 5.3.4 5.3.5 5.3.6 5.4 5.5 5.6 5.7

Descrizione degli apparecchi e del funzionamento Principio di funzionamento Modo di funzionamento del circuito del refrigerante Funzioni aggiuntive automatiche Struttura della pompa di calore geoTHERM plus . Comando Informazioni sulla centralina e uso della stessa Impostazione dei menu e dei parametri Descrizione della centralina Possibili circuiti dell'impianto Regolazione del bilancio energetico Principio di carica del serbatoio d'emergenza .. Ripristino delle impostazioni di fabbrica Struttura della centralina Impostazione delle funzioni di risparmio energetico Diagramma del ciclo Indicazioni del livello utente Funzioni speciali Messa in servizio della pompa di calore

5.8 5.9 5.10 5.10.1 5.10.2 5.10.3 5.10.4 5.10.5 5.10.6

Messa fuori servizio della pompa di calore Ispezione Eliminazione dei guasti e diagnostica Segnalazioni d'errore della centralina Attivazione dell'esercizio d'emergenza Errori/guasti eliminabili da parte dell'utente .... Messaggi d'avvertimento Malfunzionamenti temporanei Spegnimento causato da errore

25 25 25 25 26 26 26 26 27

Assistenza clienti e garanzia 28 Garanzia del costruttore 28 Servizio clienti 28

Appendice 29 Dati tecnici 29 Targhetta del modello 31

5 5 6 6 7 7 7 7 8 8 8

8 8 9 9 10 12 12 13 14 14 14 14 14 14 15 16 17 23 25

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

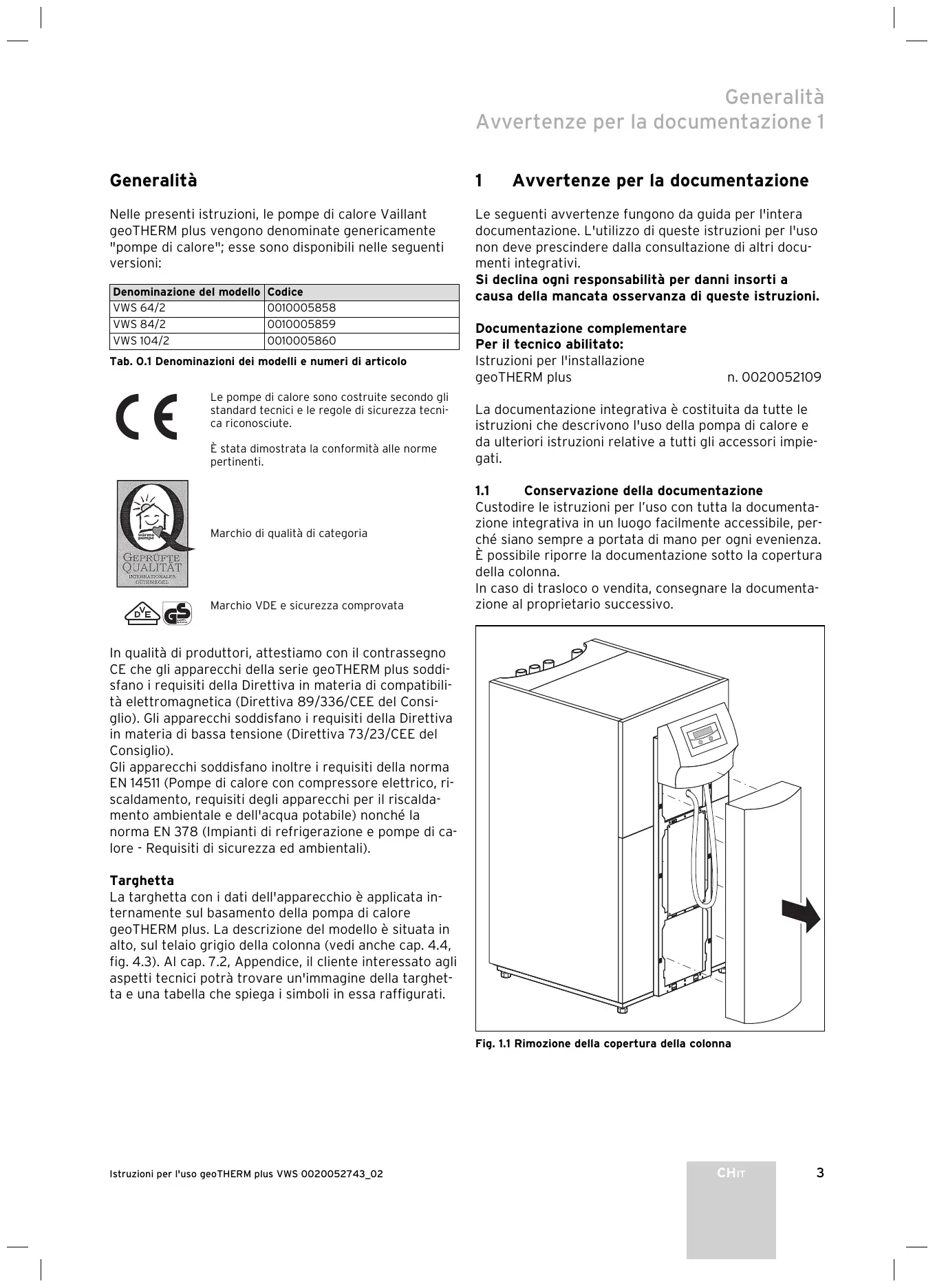

Generalità Avvertenze per la documentazione 1 Generalità

Nelle presenti istruzioni, le pompe di calore Vaillant geoTHERM plus vengono denominate genericamente "pompe di calore"; esse sono disponibili nelle seguenti versioni:

Le seguenti avvertenze fungono da guida per l'intera documentazione. L'utilizzo di queste istruzioni per l'uso non deve prescindere dalla consultazione di altri documenti integrativi. Si declina ogni responsabilità per danni insorti a causa della mancata osservanza di queste istruzioni.

Denominazione del modello Codice VWS 64/2 0010005858 VWS 84/2 0010005859 VWS 104/2 0010005860 Tab. 0.1 Denominazioni dei modelli e numeri di articolo Le pompe di calore sono costruite secondo gli standard tecnici e le regole di sicurezza tecnica riconosciute. È stata dimostrata la conformità alle norme pertinenti.

Marchio di qualità di categoria

Marchio VDE e sicurezza comprovata

Avvertenze per la documentazione

Documentazione complementare Per il tecnico abilitato: Istruzioni per l'installazione geoTHERM plus

La documentazione integrativa è costituita da tutte le istruzioni che descrivono l'uso della pompa di calore e da ulteriori istruzioni relative a tutti gli accessori impiegati. 1.1 Conservazione della documentazione Custodire le istruzioni per l’uso con tutta la documentazione integrativa in un luogo facilmente accessibile, perché siano sempre a portata di mano per ogni evenienza. È possibile riporre la documentazione sotto la copertura della colonna. In caso di trasloco o vendita, consegnare la documentazione al proprietario successivo.

In qualità di produttori, attestiamo con il contrassegno CE che gli apparecchi della serie geoTHERM plus soddisfano i requisiti della Direttiva in materia di compatibilità elettromagnetica (Direttiva 89/336/CEE del Consiglio). Gli apparecchi soddisfano i requisiti della Direttiva in materia di bassa tensione (Direttiva 73/23/CEE del Consiglio). Gli apparecchi soddisfano inoltre i requisiti della norma EN 14511 (Pompe di calore con compressore elettrico, riscaldamento, requisiti degli apparecchi per il riscaldamento ambientale e dell'acqua potabile) nonché la norma EN 378 (Impianti di refrigerazione e pompe di calore - Requisiti di sicurezza ed ambientali). Targhetta La targhetta con i dati dell'apparecchio è applicata internamente sul basamento della pompa di calore geoTHERM plus. La descrizione del modello è situata in alto, sul telaio grigio della colonna (vedi anche cap. 4.4, fig. 4.3). Al cap. 7.2, Appendice, il cliente interessato agli aspetti tecnici potrà trovare un'immagine della targhetta e una tabella che spiega i simboli in essa raffigurati.

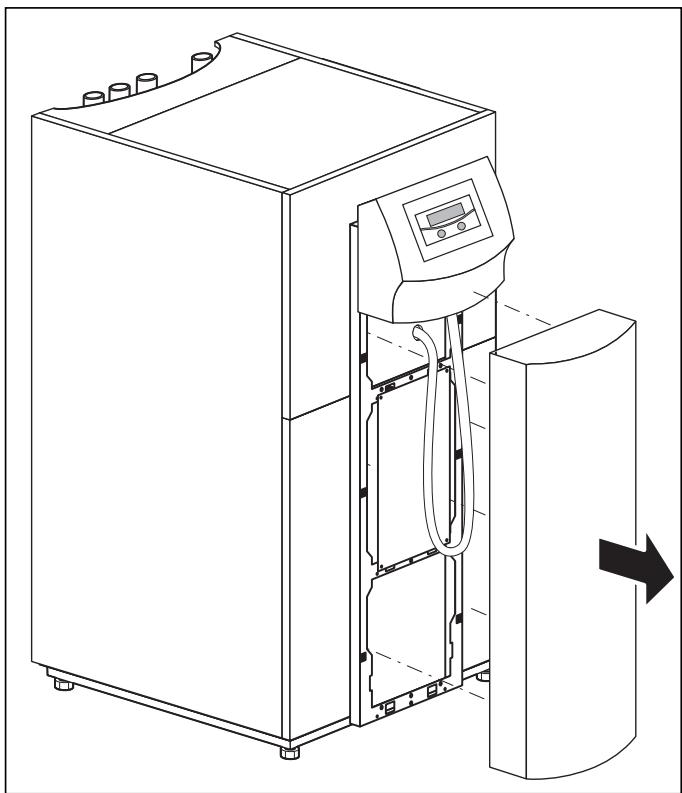

Fig. 1.1 Rimozione della copertura della colonna

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

1 Avvertenze per la documentazione 2 Avvertenze per la sicurezza 1.2 Simboli utilizzati Per le avvertenze, le azioni e i suggerimenti per il risparmio energetico, in queste istruzioni per l'uso vengono utilizzati i seguenti simboli.

Pericolo! Immediato pericolo di morte!

Pericolo! Pericolo di ustioni e scottature!

2.1 Refrigeranti La pompa di calore viene fornita con un riempimento di refrigerante R 407 C sufficiente per il suo funzionamento. Si tratta di un refrigerante privo di cloro che non danneggia lo strato di ozono della Terra. R 407 C non è infiammabile né comporta rischio di esplosione.

Pericolo! Pericolo per l'ambiente! Questo apparecchio contiene refrigerante R 407 C. Il refrigerante non deve essere rilasciato nell'atmosfera. R 407 C è un gas fluorurato ad effetto serra annoverato nel protocollo di Kyoto con un potenziale di riscaldamento globale GWP 1653 (GWP = Global Warming Potential). Prima di procedere allo smaltimento dell'apparecchio, scaricare completamente il refrigerante in un recipiente idoneo, per poi riciclarlo o smaltirlo nel rispetto delle norme vigenti. Tutte le operazioni abbinate al refrigerante devono essere effettuate esclusivamente da personale ufficialmente certificato.

Pericolo! Rischio di lesioni da congelamento in caso di contatto con il refrigerante R 407 C. Se si tocca il punto in cui fuoriesce il refrigerante, quest'ultimo può causare congelamento: In caso di perdite nel circuito del refrigerante non respirare i gas o i vapori fuoriusciti. Evitare il contatto con gli occhi e con la pelle.

Avvertenza! In normali condizioni di utilizzo conforme il refrigerante R 407 C non è fonte di pericolo. L'utilizzo non corretto può tuttavia causare lesioni e danni.

Attenzione! Possibile situazione pericolosa per il prodotto e l’ambiente. Avvertenza! Suggerimenti per l'utenza.

Questo simbolo serve a richiamare l'attenzione su suggerimenti per il risparmio energetico. La relativa impostazione può essere effettuata, tra l'altro, mediante la centralina della pompa di calore. • Simbolo di intervento necessario. 1.3 Applicabilità delle istruzioni Le presenti istruzioni si applicano esclusivamente alle pompe di calore e ai relativi modelli elencati nella tab. 0.1.

Avvertenze per la sicurezza

Nell'uso della pompa di calore, attenersi alle seguenti indicazioni sulla sicurezza e prescrizioni: • Farsi spiegare dettagliatamente l'uso della pompa di calore dal venditore finale dell'apparecchio. • Leggere con attenzione le istruzioni per l'uso. • Svolgere solo le azioni descritte nelle istruzioni per l'uso.

Pericolo! Rischio di ustioni a causa del contatto con elementi della pompa di calore. Alcuni elementi della pompa di calore possono presentare temperature elevate. Non toccare i condotti non isolati della pompa di calore. Non rimuovere nessuna parte del rivestimento (ad eccezione della copertura della colonna, vedi capitolo 1.1).

Divieto di apportare modifiche Pericolo! Rischio di lesioni a causa di modifiche arbitrarie. All'utente è severamente vietato eseguire interventi o apportare modifiche alla pompa di calore e ad altri elementi dell'impianto di riscaldamento e per l'acqua calda.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Avvertenze per la sicurezza 2 Avvertenze per l'installazione e il funzionamento 3 Il divieto di apportare modifiche si applica ai seguenti elementi: — le pompe di calore geoTHERM plus — l'ambiente delle pompe di calore geoTHERM plus — le condutture di acqua ed elettricità Affinché vengano apportate modifiche alla pompa di calore o all'ambiente della stessa, è necessario rivolgersi ad una ditta specializzata. • Non rimuovere o distruggere mai nessun sigillo di piombo o sicura delle parti costruttive. Soltanto tecnici abilitati e il Servizio di Assistenza del costruttore sono autorizzati a rimuovere i sigilli dalle parti costruttive sigillate e bloccate.

Avvertenze per l'installazione e il funzionamento

Le pompe di calore Vaillant geoTHERM plus sono costruite secondo lo stato dell'arte e le regole di sicurezza tecnica riconosciute. Tuttavia, in caso di uso non regolamentare o difforme dall'uso previsto, possono insorgere pericoli per l'incolumità dell'utente o di terzi nonché rischi di danni all'apparecchio o ad altri oggetti. L'uso dell'apparecchio non è consentito a persone (bambini compresi) in possesso di facoltà fisiche, sensoriali o psichiche limitate o prive di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona responsabile della loro sicurezza o ricevano da quest'ultima istruzioni sull'uso dell'apparecchio. I bambini vanno sorvegliati per evitare che giochino con l'apparecchio.

Pericolo! Pericolo di morte in caso di personale non qualificato! L'installazione, l'ispezione e la riparazione devono essere eseguite esclusivamente da un tecnico abilitato ai sensi di legge. In particolare, le operazioni effettuate sui componenti elettrici e sul circuito del refrigerante richiedono un'adeguato livello di competenza tecnica.

3.1 Impiego conforme alla destinazione Le pompe di calore Vaillant geoTHERM plus sono progettate come generatori termici per sistemi chiusi di riscaldamento centralizzato con acqua calda e per la produzione di acqua calda. Qualsiasi altro uso è da considerarsi non conforme alla destinazione. Il produttore/fornitore declina ogni responsabilità per danni causati da uso improprio. La responsabilità ricade unicamente sull’utilizzatore. Nell'utilizzo conforme a destinazione rientrano anche i seguenti aspetti: — l'osservanza delle istruzioni per l'uso e il montaggio

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

— l'osservanza di tutta l'ulteriore documentazione integrativa — l'osservanza delle condizioni di ispezione e manutenzione

Attenzione! Ogni altro scopo è da considerarsi improprio e quindi non ammesso.

3.2 Requisiti del luogo di montaggio Le dimensioni del luogo di montaggio devono consentire un montaggio e una manutenzione corretti della pompa di calore. • Richiedere al proprio tecnico abilitato quali siano le norme edilizie vigenti da rispettare. È necessario che il luogo di montaggio sia asciutto e permanentemente al riparo dal gelo. 3.3 Pulizia e manutenzione Non impiegare abrasivi o detergenti che possano danneggiare il rivestimento.

Avvertenza! Pulire il rivestimento della pompa di calore con un panno umido e un poco di sapone.

Controllo delle condizioni di funzionamento della pompa di calore A differenza dei generatori termici ad energia fossile, la pompa di calore Vaillant geoTHERM plus non richiede complicati interventi di manutenzione.

Avvertenza! Far controllare regolarmente l'impianto da una ditta abilitata per assicurare il funzionamento efficiente della pompa di calore.

Pressione di riempimento dell'impianto di riscaldamento Controllare la pressione di riempimento dell'impianto ad intervalli regolari. È possibile leggere la pressione di riempimento dell'impianto di riscaldamento sulla centralina della pompa di calore (vedi cap. 5.5); la pressione dovrebbe essere compresa tra 1 e 2 bar. Se la pressione dell'acqua scende al di sotto di 0,5 bar, la pompa di calore si disattiva automaticamente e viene emessa una segnalazione d'errore.

3 Avvertenze per l'installazione e il funzionamento

Attenzione! Rischio di danni a causa della fuoriuscita di acqua in caso di perdite all'impianto In caso di perdite nella zona delle tubazioni dell'acqua calda, chiudere immediatamente la valvola di intercettazione dell'acqua fredda. In caso di perdite nell'impianto di riscaldamento, disattivare la pompa di calore per impedire ulteriori fuoriuscite. Far riparare le perdite da un tecnico abilitato.

Avvertenza! La valvola di arresto dell'acqua fredda non è compresa nella fornitura della pompa di calore. Viene installata sul luogo ad opera di un tecnico abilitato. Costui illustrerà la posizione e il modo di funzionamento dell'elemento.

Livello e pressione di riempimento del circuito della miscela incongelabile Controllare ad intervalli regolari il livello o la pressione della miscela anticongelante del circuito della miscela anticongelante. È possibile leggere la pressione di riempimento del circuito della miscela incongelabile ("Pressione sorgente termica") sulla centralina della pompa di calore (vedi cap. 5.5); la pressione dovrebbe essere compresa tra 1 e 2 bar. Se la pressione dell'acqua scende al di sotto di 0,2 bar, la pompa di calore si disattiva automaticamente e viene emessa una segnalazione d'errore.

Attenzione! Rischio di danni a causa della fuoriuscita di liquido anticongelante in caso di perdite nell'impianto In caso di perdite nel circuito della miscela incongelabile, disattivare la pompa di calore per impedire un'ulteriore fuoriuscita. Far riparare le perdite da un tecnico abilitato. Attenzione! Il circuito della miscela incongelabile deve essere riempito con la giusta quantità di liquido altrimenti l'impianto potrebbe subire dei danni.

Quando il livello della miscela incongelabile è sceso al punto da non essere più visibile nel serbatoio di compensazione, occorre eseguire un rabbocco di miscela incongelabile.

Fig. 3.1 Livello del serbatoio di compensazione miscela incongelabile

Se nel primo mese dopo la messa in servizio dell'impianto il livello della miscela incongelabile cala leggermente, si tratta di un fatto normale. Il livello può variare anche a seconda della temperatura della sorgente di calore, ma non può in nessun caso scendere al punto da non essere più visibile nel serbatoio di compensazione.

Attenzione! Pericolo di danni Il riempimento del circuito della miscela incongelabile dell'impianto della pompa di calore è di competenza esclusiva di personale abilitato e autorizzato. Controllare il livello di riempimento del circuito della miscela incongelabile ad intervalli regolari e informare la ditta abilitata qualora il livello nel serbatoio di compensazione dovesse essere troppo basso.

3.4.3 Accumulo di condensa (acqua di condensa) All'interno della pompa di calore, l'evaporatore, le pompe della miscela incongelabile, le tubature del circuito della sorgente di calore nonché parti del circuito del refrigerante sono isolati, in modo che non possa accumularsi condensa. Tuttavia, qualora dovesse accumularsi una piccola quantità di condensa, questa viene raccolta dalla vasca della condensa. La vasca della condensa si trova in basso nella parte interna della pompa di calore. La produzione di calore all'interno della pompa di calore fa evaporare la condensa accumulata nella vasca. Piccole quantità della condensa accumulatasi possono essere convogliate sotto la pompa di calore. Tali piccole quantità di condensa non costituiscono dunque un'avaria della pompa di calore.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Avvertenze per l'installazione e il funzionamento 3

3.5 Consigli per il risparmio energetico Di seguito vengono riportati alcuni suggerimenti importanti per un uso economico dell'impianto della pompa di calore, sia in termini di energia che di costi. —

3.5.1 Consigli generali per il risparmio energetico È possibile risparmiare energia già adottando alcuni comportamenti generali, ad esempio: — Una ventilazione adeguata: non socchiudere le finestre o le porte-finestre, bensì aprirle completamente 3-4 volte al giorno per 15 minuti, abbassando le valvole termostatiche o la centralina per la temperatura ambiente durante la ventilazione. — Non coprire i termosifoni, in modo che l'aria riscaldata possa circolare liberamente nell'ambiente. — Utilizzare un impianto di ventilazione con recupero del calore. Un impianto di ventilazione con recupero del calore assicura costantemente un ricambio ideale dell'aria nell'edificio (non è dunque necessario aprire le finestre per ventilare). È eventualmente possibile adattare la quantità d'aria alle esigenze personali con il telecomando dell'apparecchio di ventilazione. — Accertarsi che porte e finestre presentino una tenuta adeguata. Tenere chiuse le persiane, tapparelle o veneziane durante la notte, in modo che la dispersione di calore resti minima. — Se tra gli accessori è compreso un dispositivo di comando a distanza VR 90, non collocarvi davanti mobili o altri ostacoli, in modo che possa rilevare senza impedimenti l'aria in circolo nell'ambiente. — Consumare l'acqua in modo razionale, ad es. fare una doccia piuttosto che un bagno e sostituire immediatamente le guarnizioni se i rubinetti gocciolano.

Possibilità di risparmio energetico con l'utilizzo corretto della centralina L'utilizzo corretto della regolazione della pompa di calore consente ulteriori possibilità di risparmio. La regolazione permette di risparmiare nei seguenti modi: — La scelta corretta della temperatura di mandata del riscaldamento: la pompa di calore regola la temperatura di mandata a seconda della temperatura ambiente che si è impostata. Scegliere perciò una temperatura ambiente sufficiente per il proprio benessere, ad esempio 20 °C. Ogni grado in eccesso significa un consumo energetico maggiore, pari a circa il 6% annuale. — Ai riscaldamenti a pavimento vanno applicate curve di riscaldamento < 0,4. I riscaldamenti con radiatori

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

vanno regolati in modo tale che, in presenza di temperature esterne molto basse, siano in grado di funzionare correttamente con una temperatura di mandata massima pari a 50 °C, che corrisponde a curve di riscaldamento < 0,7. Una regolazione adeguata della temperatura dell'acqua calda: Riscaldare l'acqua solo nella misura necessaria per l'uso. Un riscaldamento eccessivo provoca un consumo di energia superfluo e temperature dell'acqua superiori ai 60 °C provocano inoltre una maggiore precipitazione di calcare. Si suggerisce di produrre l'acqua calda senza il riscaldamento elettrico complementare; ciò consente di preimpostare la temperatura massima dell'acqua calda tramite il disinserimento dell'alta pressione nel circuito di raffreddamento della pompa di calore. Il disinserimento corrisponde ad una temperatura massima dell'acqua calda pari a circa 58 °C. Regolazione di intervalli di riscaldamento adattati alle esigenze personali. Scegliere una modalità di funzionamento corretta: Per i periodi di riposo notturno e di assenza, si suggerisce di commutare il riscaldamento sulla modalità di abbassamento. Riscaldamento uniforme: Un programma di riscaldamento ragionevole consente di riscaldare tutti gli ambienti dell'appartamento in modo uniforme e corrispondente all'uso che vi si dà. Utilizzare valvole termostatiche: Le valvole termostatiche abbinate ad un termostato di regolazione in funzione della temperatura ambiente (o delle condizioni atmosferiche) permettono di adeguare la temperatura ambiente alle proprie esigenze personali e di ottenere un esercizio economico del proprio impianto di riscaldamento. I tempi di esercizio della pompa di ricircolo andrebbero adattati il più possibile al fabbisogno effettivo. Consultare il proprio tecnico abilitato, che regolerà l'impianto di riscaldamento in base alle esigenze personali. Questi ed altri suggerimenti per il risparmio energetico sono riportati al cap. 5.5, dove vengono descritte le impostazioni della centralina con potenziale di risparmio energetico.

3.6 Riciclaggio e smaltimento La pompa di calore, gli accessori e i relativi imballaggi sono fabbricati in gran parte con materiali riciclabili e non vanno smaltiti tra i rifiuti domestici.

Avvertenza! Osservare le norme nazionali vigenti. Provvedere a smaltire l'apparecchio vecchio e gli accessori differenziandoli opportunamente.

3 Avvertenze per l'installazione e il funzionamento 4 Descrizione degli apparecchi e del funzionamento

Attenzione! Uno smaltimento non adeguato compromette l'ambiente! Fare smaltire il refrigerante esclusivamente da personale abilitato e qualificato.

Apparecchio Se la pompa di calore presenta questo contrassegno, al termine della vita utile non va smaltita tra i rifiuti domestici. Poiché questa pompa di calore non rientra nella legge tedesca in materia di messa in circolazione, ritiro e smaltimento ecologico di apparecchi elettrici ed elettronici, non ne è previsto lo smaltimento gratuito tramite punti di raccolta comunali. 3.6.2 Imballo Delegare lo smaltimento dell'imballo usato per il trasporto dell'apparecchio al venditore finale dell'apparecchio. 3.6.3 Refrigeranti La pompa di calore della Vaillant è riempita di refrigerante R 407 C.

Attenzione! Questo apparecchio contiene refrigerante R 407 C. Il refrigerante non deve essere rilasciato nell'atmosfera. R 407 C è un gas fluorurato ad effetto serra annoverato nel protocollo di Kyoto con un potenziale di riscaldamento globale GWP 1653 (GWP = Global Warming Potential). Prima di procedere allo smaltimento dell'apparecchio, scaricare completamente il refrigerante in un recipiente idoneo, per poi riciclarlo o smaltirlo nel rispetto delle norme vigenti.

Pericolo! Rischio di lesioni da congelamento in caso di contatto con il refrigerante R 407 C! Se si tocca il punto in cui fuoriesce il refrigerante, quest'ultimo può causare congelamento: In caso di perdite nel circuito del refrigerante non respirare i gas o i vapori fuoriusciti. Evitare il contatto con gli occhi e con la pelle.

Avvertenza! In normali condizioni di utilizzo conforme il refrigerante R 407 C non è fonte di pericolo. L'utilizzo non corretto può tuttavia causare lesioni e danni.

Descrizione degli apparecchi e del funzionamento

4.1 Principio di funzionamento Gli impianti con pompa di calore sono costituiti da circuiti separati nei quali dei liquidi o gas trasportano il calore dalla sorgente termica all'impianto di riscaldamento. Poiché tali circuiti funzionano con sostanze diverse (miscela anticongelante/acqua, refrigerante e acqua di riscaldamento), sono collegati tra di loro tramite scambiatori di calore. In questi scambiatori di calore, il calore viene trasmesso da una sostanza a temperatura elevata ad una sostanza con temperatura più bassa. La pompa di calore Vaillant geoTHERM plus ha come sorgente di calore il calore terrestre. 1/4 Energia elettrica

3/4 Energia ecologica 4/4 Energia calorifica

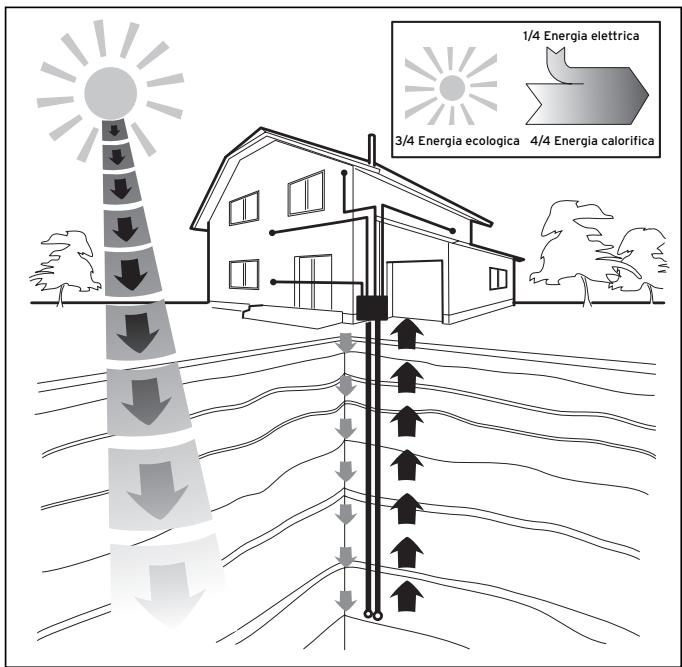

Fig. 4.1 Sfruttamento della sorgente di calore geotermica

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Descrizione degli apparecchi e del funzionamento 4

Acqua calda Sistema termico

Valvola selettrice Riscaldamento integrativo

Bollitore dell'acqua calda

Circuito di acqua di riscaldamento

Pompa circuito di ri

3 2 Valvola di Liquidificatore espansione Compressore Evaporatore 4

Circuito di refrigerante

Circuito di fonte di calore Valvola di miscelazione

Scambiatore termico del raffreddamento

Pompa di miscela incongelabile Fonte di calore

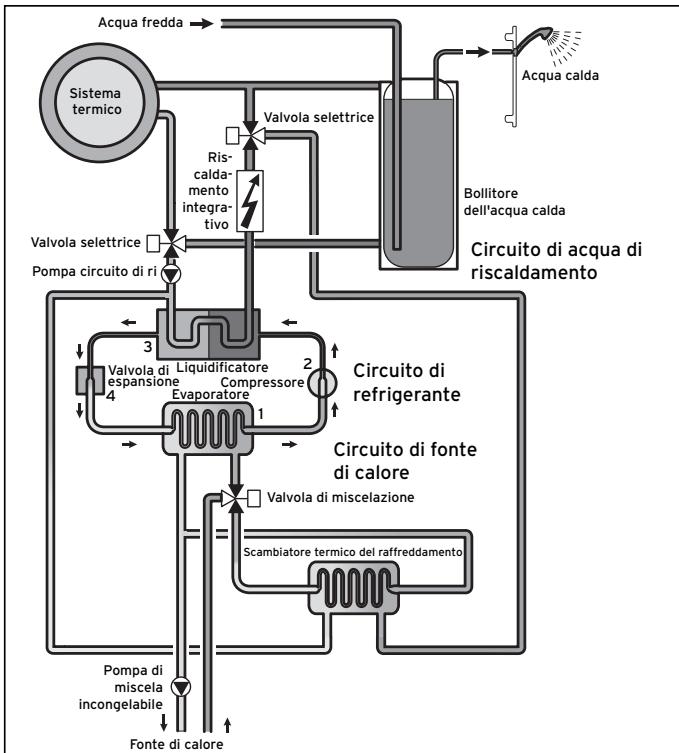

Fig. 4.2 Modo di funzionamento della pompa di calore

Il sistema è costituito da circuiti separati accoppiati tra di loro per mezzo di scambiatori di calore. Questi circuiti sono: - Il circuito della sorgente termica, che serve a trasportare l'energia della sorgente termica al circuito del refrigerante. - Il circuito del refrigerante, tramite il quale il calore viene ceduto al circuito dell'acqua di riscaldamento mediante evaporazione, condensazione, fluidificazione ed espansione. - Circuito dell'acqua di riscaldamento, che alimenta il riscaldamento e la produzione di acqua calda all'interno del bollitore. 4.2

Modo di funzionamento del circuito del refrigerante Il circuito del refrigerante è collegato tramite l'evaporatore (1) alla sorgente geotermica da cui assorbe l'energia termica. In questo processo cambia lo stato di aggregazione del refrigerante, che evapora. Tramite il condensatore (3), il circuito del refrigerante è collegato all'impianto di riscaldamento, al quale cede nuovamente il calore. In questa fase il refrigerante si condensa e ritorna allo stato liquido. Poiché l'energia termica può essere trasferita soltanto da un corpo più caldo a un corpo più freddo, il fluido refrigerante presente nell'evaporatore deve avere una temperatura inferiore a quella della sorgente geotermica. D'altro canto, la temperatura del refrigerante presente nel condensatore deve essere superiore a quella dell'acqua di riscaldamento affinché possa cederle calore.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Queste diverse temperature vengono prodotte nel circuito del refrigerante per mezzo di un compressore (2) e di una valvola di espansione (4) che si trovano fra l'evaporatore (1) e il condensatore. Il fluido refrigerante trasformato in vapore passa dall'evaporatore (1) al compressore, dove viene compresso. In questa fase aumentano notevolmente la pressione e la temperatura del vapore di refrigerante. Successivamente esso arriva nel condensatore, dove attraverso la condensazione cede il calore accumulato all'acqua di riscaldamento. Il refrigerante passa in stato liquido alla valvola di espansione, dove si espande fortemente perdendo una notevole quantità di pressione e temperatura. Questa temperatura è ora più bassa di quella della miscela incongelabile o dell'acqua che scorre nell'evaporatore (1). Il refrigerante può quindi assorbire nuovo calore nell'evaporatore (1) ed evaporare nuovamente per dirigersi verso il compressore. Il circuito ricomincia. In caso di necessità tramite la centralina di termoregolazione integrata è possibile accendere il riscaldamento integrativo elettrico. Per evitare l'accumulo di condensa all'interno dell'apparecchio, le condutture del circuito della sorgente termica e di quello del refrigerante sono isolate dal freddo. Se ciò nonostante si forma della condensa, essa finisce in una vasca di raccolta e viene convogliata sotto all'apparecchio. È dunque possibile che sotto l'apparecchio si formino gocce. Le pompe di calore geoTHERM plus Vaillant sono dotate di una funzione di raffreddamento aggiuntiva, per offrire, durante il funzionamento estivo e in presenza di elevate temperature esterne, un clima gradevolmente fresco all'interno delle abitazioni. Nelle pompe di calore Vaillant con funzione di raffreddamento viene sfruttato il principio del raffreddamento "passivo", per cui il calore viene convogliato, ad es. attraverso un riscaldamento a pavimento, dalle stanze direttamente nel suolo. L'acqua di riscaldamento assorbe il calore dagli ambienti consegnandolo, attraverso una speciale tecnica di commutazione interna alla pompa di calore, alla miscela incongelabile, più fredda, che lo conduce a sua volta nel terreno. 4.3

Funzioni aggiuntive automatiche

Protezione antigelo La centralina di regolazione è dotata di una funzione di protezione antigelo. Questa funzione serve a proteggere l'impianto di riscaldamento dal gelo in tutte le modalità di funzionamento. Se la temperatura esterna scende al di sotto di 3 °C, la temperatura di abbassamento preimpostata si avvierà automaticamente in ogni circuito di riscaldamento.

4 Descrizione degli apparecchi e del funzionamento

Protezione antigelo del bollitore Questa funzione si avvia automaticamente quando la temperatura effettiva del bollitore scende al disotto di 10 °C. Il bollitore viene quindi riscaldato fino a 15 °C. Questa funzione è attiva anche nelle modalità di funzionamento "Off" e "Auto", a prescindere dai programmi orari. Controllo dei sensori esterni Lo schema idraulico fondamentale indicato al momento della prima messa in servizio determina i sensori necessari. La pompa di calore esegue un costante controllo automatico dell'installazione e del funzionamento di tutti i sensori. Protezione dalla scarsità d'acqua Un sensore analogico a pressione controlla se l'acqua è sufficiente e spegne la pompa di calore quando la pressione dell'acqua scende al di sotto di una pressione manometrica di 0,5 bar e la riaccende quando la pressione dell'acqua supera una pressione manometrica di 0,7 bar. Protezione antibloccaggio di pompe e valvole Per evitare il blocco della pompa di riscaldamento, di ricircolo, della miscela incongelabile o della valvola di commutazione dell'acqua calda UV1, ogni giorno le pompe e la valvola che non sono state azionate nelle ultime 24 ore vengono azionate in sequenza per circa 20 secondi. Protezione dalla scarsità di miscela anticongelante (solo VWS) Un sensore di pressione analogico controlla se la miscela incongelabile è sufficiente e spegne la pompa di calore quando la pressione della miscela incongelabile scende una volta al di sotto di una pressione manometrica di 0,2 bar e nel registro errori viene visualizzato l'errore 91. La pompa di calore si reinserisce automaticamente quando la pressione manometrica della miscela anticongelante torna ad un valore superiore a 0,4 bar. Quando la pressione della miscela incongelabile scende al di sotto di una pressione manometrica di 0,6 bar per 1 compare un messaggio di oltre un minuto, nel menu avvertimento.

Attenzione! Pericolo di danneggiamento del pavimento. Impostare il valore per l'attivazione della protezione del pavimento ad una temperatura che non possa danneggiare il pavimento.

Sorveglianza fasi La successione e la presenza delle fasi (campo rotante di destra) dell'alimentazione di tensione a 400 V vengono continuamente monitorate alla prima messa in servizio e durante il funzionamento. Se la sequenza non è corretta o se viene meno una fase, la pompa di calore viene disinserita per evitare danni al compressore. Funzione di protezione dal congelamento La temperatura di uscita della sorgente di calore viene misurata continuamente. Se la temperatura di uscita della sorgente di calore scende al di sotto di un determinato valore, il compressore si spegne temporaneamente emettendo il messaggio d'errore 20 o 21. Se questi errori si verificano per tre volte di seguito, ha luogo uno spegnimento causato da errore. Per le pompe di calore geoTHERM VWS è possibile impostare il valore (regolazione di fabbrica -10 °C) per la protezione dal congelamento nella schermata dell'assistente all'installazione A4. Struttura della pompa di calore geoTHERM plus 4.4 La pompa di calore è disponibile nei seguenti modelli. Le differenze tra i vari modelli di pompe di calore riguardano soprattutto la potenza. Denominazione del modello Potenzialità calorifera (kW) Pompe di calore miscela incongelabile-acqua (S0/W35) VWS 64/2 5,9 VWS 84/2 8,0 VWS 104/2 10,4 Tab. 4.1 Panoramica del modello

Circuito di protezione pavimento in tutti gli impianti idraulici senza serbatoio d'emergenza (ad es. con schema idraulico 5 e 6) Se la temperatura di mandata del riscaldamento misurata nel circuito del riscaldamento a pavimento supera costantemente un certo valore per oltre 15 minuti, la pompa di calore si disinserisce ed emette il messaggio d'errore 72. Quando la temperatura di mandata riscaldamento scende nuovamente al di sotto di questo valore e l'errore è stato azzerato, la pompa si riaccende.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Descrizione degli apparecchi e del funzionamento 4

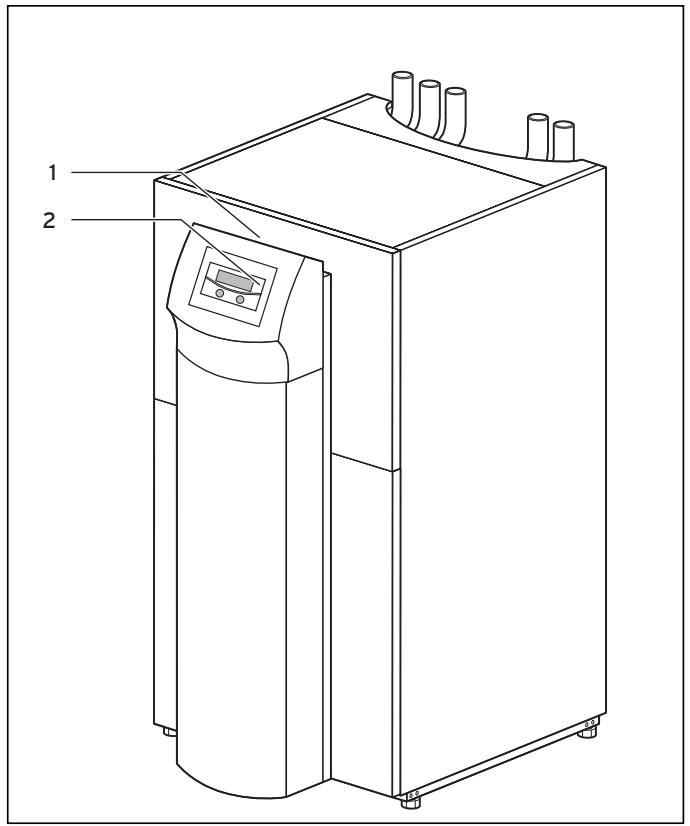

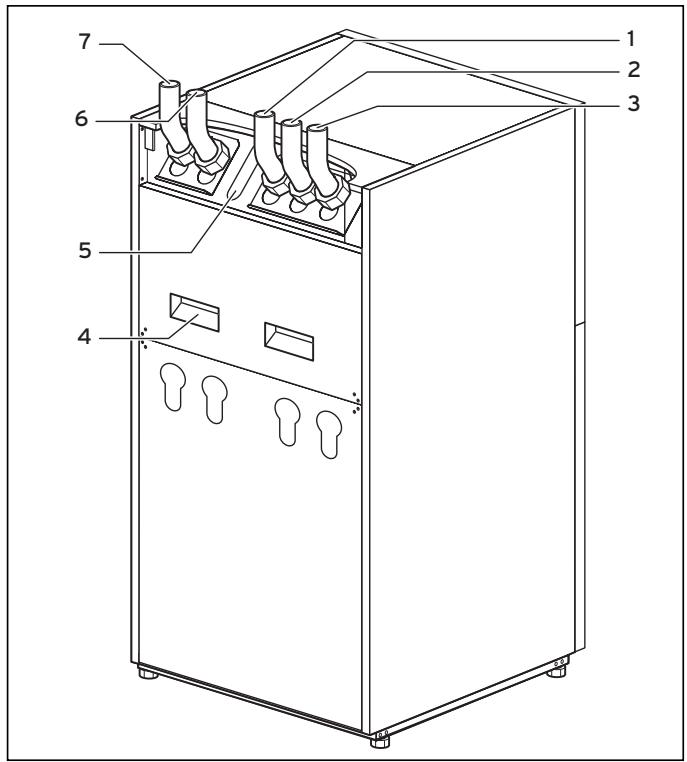

Fig. 4.4 Vista posteriore Fig. 4.3 Vista anteriore Legenda della fig. 4.3 1 Autoadesivo con denominazione del modello di pompa di calore 2 Quadro di comando

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Legenda della fig. 4.4 1 Ritorno bollitore 2 Refrigerante verso la pompa di calore 3 Refrigerante dalla pompa di calore 4 Impugnature ad incavo per trasporto 5 Passaggio del cavo per allacciamento elettrico 6 Ritorno riscaldamento 7 Mandata riscaldamento

Informazioni sulla centralina e uso della stessa Tutta la programmazione della pompa di calore avviene tramite le due manopole ( e ) della centralina. La manopola serve a selezionare il parametro (premendo) e a modificarlo (girando). La manopola serve a selezionare i menu (girando) e ad attivare le funzioni speciali (premendo). 2

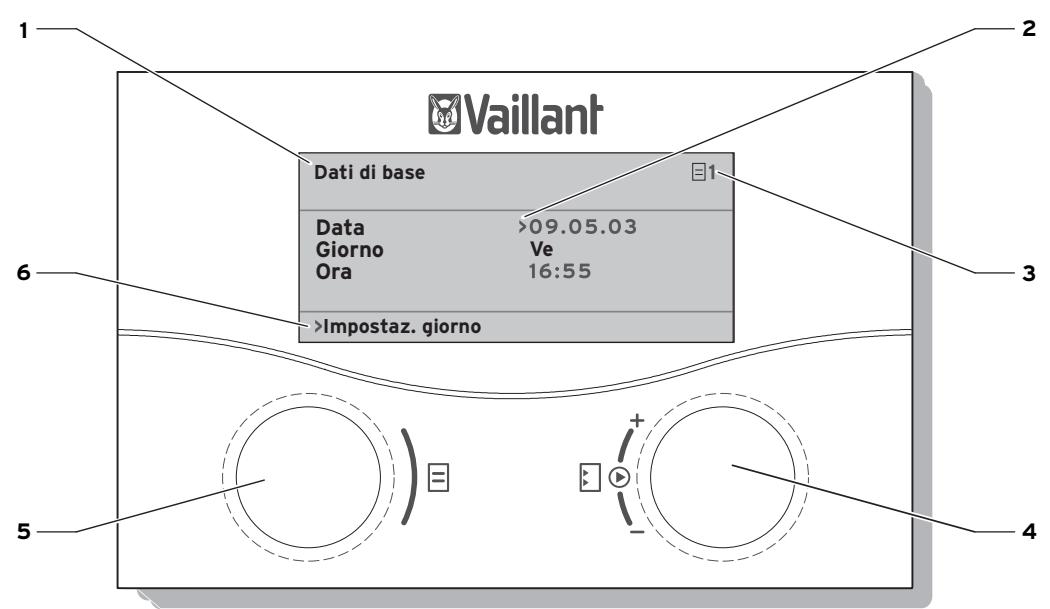

Fig. 5.1 Schema di utilizzo Legenda 1 Descrizione del menu 2 Il cursore indica il parametro selezionato 3 Numero menu 4 Manopola di configurazione , Impostazione parametri (ruotare), selezione parametri (premere) 5 Manopola , Selezione menu (ruotare), attivazione modalità di funzionamento speciale (premere) 6 Riga di informazione (nell'esempio, una richiesta di azione)

Procedura d'uso tipica (livello utente) • Ruotare la manopola fino a selezionare il menu richiesto.

• Ruotare la manopola fino a selezionare i parametri da modificare. • Premere la manopola per evidenziare il parametro da modificare. Il parametro appare su sfondo scuro. • Ruotare la manopola per modificare il valore di impostazione del parametro. • Premere la manopola per applicare il valore modificato.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Impostazione dei menu e dei parametri

Attuale impostazione

Impostazione modificata 6

Programma vacanze Sistema generale Periodi di tempo

selezione del menu, ad es. dal menu 6 al 7. 12 °C

selezione del parametro da modificare. Ad es. dalla riga 1 Giorno alla riga 2 Giorno della settimana (in questo esempio, girare di 3 tacche). 7

Dati di base Data Giorno Ora

Selezione del parametro:

• Ruotare la manopola :

Modifica del parametro Giorno della settimana da lunedì a martedì:

>Impostaz. giorno iniziale

selezione del parametro >Impostaz. giorno sett.

>Impostaz. giorno sett.

• Ruotare la manopola : modifica del parametro,

• Premere la manopola : applicazione della modifica.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

5.3 Descrizione della centralina Al momento della messa in servizio il tecnico abilitato imposta tutti i parametri di funzionamento su valori predefiniti, così che la pompa di calore possa funzionare in modo ottimale. Modi operativi e funzioni possono essere tuttavia regolati e adattati singolarmente anche in un secondo tempo. 5.3.1 Possibili circuiti dell'impianto La centralina di regolazione può controllare i seguenti circuiti dell'impianto: – un circuito di riscaldamento, – un bollitore a riscaldamento indiretto, – una pompa di circolazione per l'acqua calda, – un circuito tampone.

5.3.3 Principio di carica del serbatoio d'emergenza Il serbatoio d'emergenza viene regolato in base alla temperatura di mandata nominale. La pompa di calore viene avviata se la temperatura rilevata dalla sonda di temperatura della parte superiore del serbatoio di accumulo VF1 è inferiore alla temperatura nominale. La pompa continua a riscaldare finché la sonda della temperatura di fondo del serbatoio d'emergenza RF1 non ha raggiunto la temperatura nominale più 2 K. Dopo il caricamento del bollitore viene caricato anche il serbatoio d'emergenza se la temperatura della sonda di temperatura nella parte superiore VF1 supera la temperatura nominale in misura inferiore a 2 K (caricamento anticipato): VF1 < T mand. nom. + 2 K. 5.3.4

Il sistema può essere ampliato con l'ausilio di un circuito tampone fino ad un massimo di sei moduli di miscelazione aggiuntivi VR 60 (accessori) a ciascuno dei quali sono collegati due circuiti di miscelazione. I circuiti di miscelazione vengono programmati mediante la centralina di termoregolazione sul quadro di comando della pompa di calore. Per un controllo più agevole, per i primi otto circuiti di riscaldamento è possibile collegare il dispositivo di comando a distanza VR 90.

Ripristino delle impostazioni di fabbrica

Attenzione! Cancellazione involontaria delle impostazioni specifiche! Ripristinando le impostazioni di fabbrica nella regolazione, si potrebbero cancellare le impostazioni specifiche dell'impianto e l'impianto stesso potrebbe spegnersi. L'impianto non può subire danni.

5.3.2 Regolazione del bilancio energetico La regolazione del bilancio energetico vale solo per gli impianti idraulici privi di serbatoio d'emergenza. Per un funzionamento economico e privo di guasti della pompa di calore, è importante regolare l'avvio del compressore. L'avvio del compressore è il momento i cui avvengono le maggiori sollecitazioni. Con l'ausilio della regolazione del bilancio energetico è possibile ridurre al minimo gli avvii della pompa di calore senza rinunciare alla comodità di una temperatura ambiente piacevole. Come avviene con altri dispositivi di regolazione del riscaldamento basati sulle condizioni atmosferiche, la centralina determina la temperatura nominale di mandata tramite il rilevamento della temperatura esterna mediante una curva di riscaldamento. Il calcolo del bilancio energetico viene eseguito in base a questa temperatura nominale di mandata e alla temperatura effettiva di mandata, la cui differenza viene misurata e sommata ogni minuto:

• Nella schermata di base del display grafico, premere contemporaneamente le due manopole per min. 5 sec. Scegliere quindi se devono essere ripristinate le impostazioni di fabbrica solo per i programmi orari o per tutti i parametri.

1 grado/minuto [°min] = differenza di temperatura di 1 K nel corso di 1 minuto (K = Kelvin)

Il livello di codifica (Menu C1 - C9, D1 - D5, I1 - I5 e A1 A9) è riservato al tecnico abilitato ed è protetto con un codice dall'involontaria modifica delle impostazioni. L'utente può navigare nei menu del livello di codifica e visualizzare i parametri di impostazione specifici dell'impianto, senza tuttavia poterne modificare i valori. Nei menu da C1 a C9, il tecnico abilitato imposta i parametri specifici dell'impianto. I menu da D1 a D5 consentono al tecnico abilitato di azionare e testare la pompa di calore in modalità di diagnostica.

A fronte di un determinato deficit termico, la pompa di calore viene avviata, per venire nuovamente fermata solo quando la quantità di calore fornita equivale al deficit termico. Quanto maggiore è il valore numerico impostato, tanto maggiori sono gli intervalli durante i quali il compressore funziona o è fermo.

5.3.5 Struttura della centralina Come schermata di base compare un display grafico Si tratta del punto di inizio di tutte le indicazioni disponibili. Questa visualizzazione ritorna automaticamente se non si aziona una manopola durante l'impostazione di valori. La gestione della centralina è suddivisa in quattro livelli: Il livello utente è riservato all'utente. Al cap. 5.4 vengono illustrati tutti i display della centralina sotto forma di diagramma di flusso. Per una descrizione completa dei display, consultare il cap. 5.5.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Nei menu da I1 a I5 è possibile ottenere informazioni generali sulle impostazioni della pompa di calore. I menu da A1 a A9 guidano il tecnico abilitato attraverso il menu di installazione, che serve per la messa in servizio della pompa di calore. L'indicazione e la selezione delle funzioni speciali (ad es. la funzione di risparmio) è possibile anche da parte dell'utente. Per la modalità di attivazione delle funzioni speciali, consultare il cap. 5.6. Il quarto livello contiene funzioni per l'ottimizzazione dell'impianto e può essere impostato solo dal tecnico abilitato tramite vrDIALOG 810/2. 5.3.6

Impostazione delle funzioni di risparmio energetico Nel capitolo 5.5 vengono anche descritte impostazioni della pompa di calore che consentono di ridurre i costi energetici, impostando in modo ideale il regolatore del bilancio energetico della pompa di calore in funzione delle condizioni atmosferiche.

Questo simbolo serve a richiamare l'attenzione su tali suggerimenti per il risparmio energetico.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Diagramma del ciclo Ripristino delle impostazioni di fabbrica

Regolazioni di fabbrica Annullamento Temporizzazioni Globale > Prescelto

NO/SI NO/SI NO/SI Indicazione grafica cooling Stato Menu Installato Me

> Selezione tempo fine Me

Singolo Carica bollitore attiva

Lu 21.04.08 Temp. mandata eff. Pressione circ. Ri Pressione circ. So Riscaldamento solo Avvertimento Avvertimento

1 28ºC 1,2bar 1,4bar

Funzionamento modo r Me

Funz. di raffredd. attiva per

> Impost. durata o K max.

HK2 Parametri HK2 di funzion. riscaldare Modalità Parameter >Auto Betriebsart Heizen Valore nomin. giorno Temp. >Auto abbassamento Raumsolltemp. >Selezione modo operativo Temp. abbassamento

Acqua calda/Bollitore Parametri Operation mode acqua Temp. disinserim. Temp. inserim. Temp. bollitore eff. >Selezione modo operativo

Acqua calda/Bollitore Temporizzazioni >Lu 1 06:00 2 : 3 : >Selezione giorno settim.

Dati di base Data Giorno Ora

> Impostaz. giorno sett.

4 Pompa di ricircolo Temporizzazioni >Lu 1 06:00 2 : 3 : >Selezione giorno settim.

51 ºC HK2 5 Temporizzazioni HK2 5 >Lu Temporizzazioni HK2 1 00:00 24:00 >Lu Temporizzazioni 2 >Lu 1 : 00:00 : 24:00 3 2 : 00:00: : 24:00 1 : 3 settim. : : >Selezione giorno 2 : : 3 settim. : : >Selezione giorno >Selezione giorno settim.

7 21.04.08 > Lu 09:35

Programma vacanze Sistema generale Periodi di tempo 1 >06.01.08 2 14.01.08 Temp. nominale >Impostaz. giorno iniziale

Numero di codice: >0000 Codice standard: 1000 >Impostaz. cifra 6

12 ºC Livello di codifica per il tecnico abilitato

*) le indicazioni rappresentate in grigio dipendono dallo schema idraulico impostato

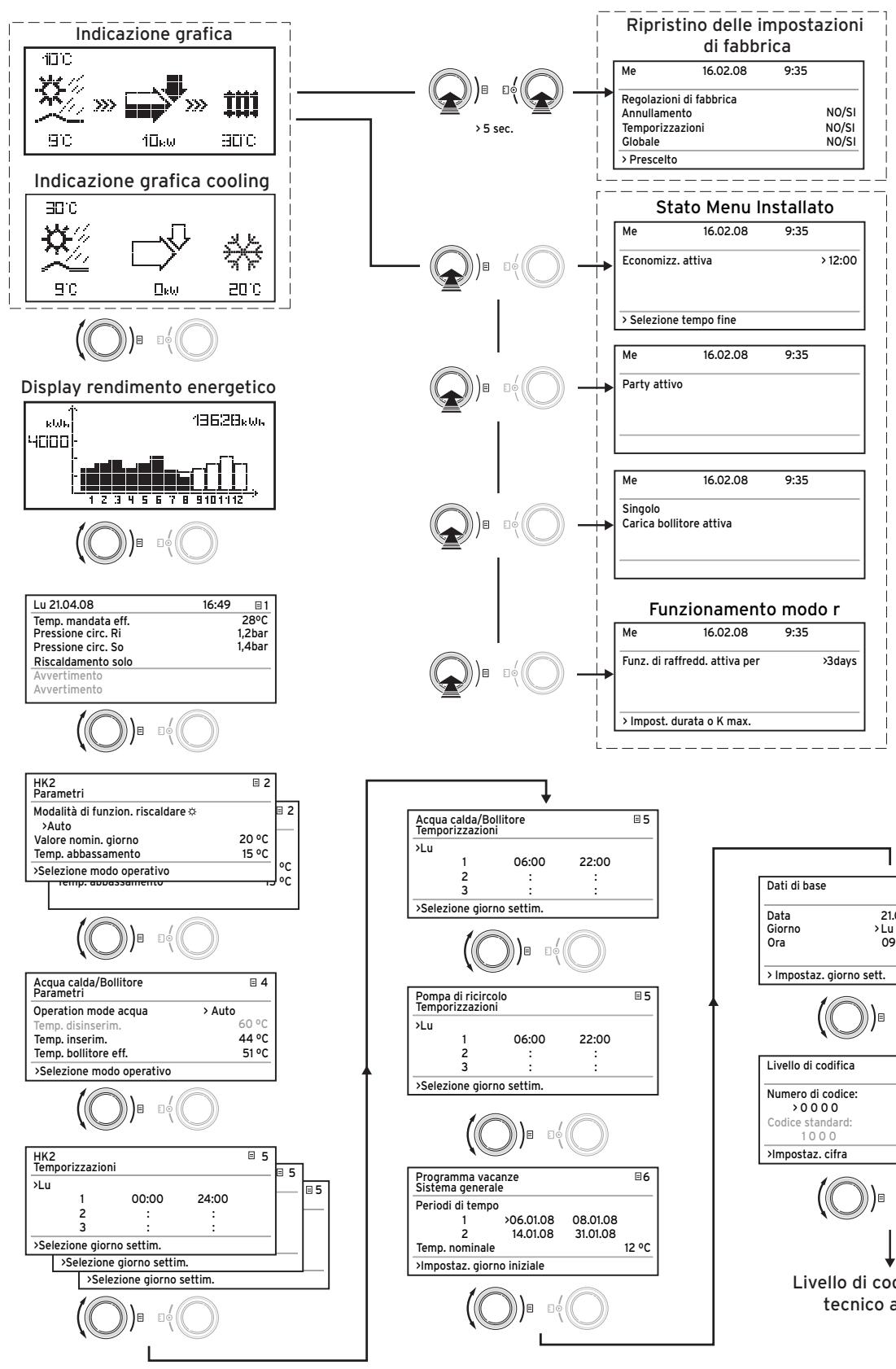

Fig. 5.2 Indicazioni del livello utente

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

5.5 Indicazioni del livello utente Qui di seguito vengono descritti e spiegati i vari menu della centralina. Indicazione mostrata

Indicazione grafica (visualizzazione di base) Questa indicazione consente di rilevare lo stato momentaneo del sistema. Questa indicazione viene mostrata ogni volta che si visualizza un'altra indicazione e non si aziona una manopola per un tempo prolungato. Temperatura esterna (qui 10 °C)

Temperatura di ingresso della sorgente di calore: sensore di temperatura; nell'esempio 9 °C Sotto la freccia viene visualizzato il rendimento della sorgente di calore (nell'esempio, 10 KW). Il livello di annerimento della freccia indica graficamente l'efficienza energetica della pompa di calore nello stato operativo presente. Il rendimento della sorgente di calore non corrisponde alla potenzialità calorifera. La potenzialità calorifera equivale all'incirca al rendimento della sorgente di calore più il rendimento del compressore. Quando il compressore o il riscaldamento elettrico complementare sono inseriti, la freccia presenta un riempimento. I simboli >>> di sinistra e di destra lampeggiano quando il compressore è inserito e dall'ambiente viene dunque prelevata energia che viene convogliata verso il sistema di riscaldamento. Il simbolo >>> di destra lampeggia quando viene convogliata energia verso il sistema di riscaldamento (ad esempio solo tramite il riscaldamento elettrico complementare). La pompa di calore è in standby. Viene inoltre visualizzata la temperatura di mandata del riscaldamento (nell'esempio, 30 °C). Questo simbolo mostra che il bollitore viene riscaldato o che la pompa di calore è in stand-by. Inoltre viene visualizzata la temperatura all'interno del bollitore. Questo simbolo mostra che la pompa di calore è in modalità di raffreddamento. Sotto il simbolo viene visualizzata l'attuale temperatura di mandata del riscaldamento (nell'esempio, 20 °C). Tab. 5.1 Parametri regolabili nel livello utente

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Indicazione mostrata

Riscaldamento solo comp. Messaggio d'avvertimento Messaggio d'avvertimento

Ricavo di energia Mostra l'energia ricavata dall'ambiente per ciascuno dei 12 mesi dell'anno in corso (barre nere). Le barre bianche indicano i futuri mesi dell'anno, mentre l'altezza delle barre corrisponde al ricavo del mese in questione nell'anno precedente (possibilità di confronto). In occasione della prima messa in servizio, l'altezza delle barre è pari a zero per tutti i mesi, dato che ancora non vi sono informazioni disponibili. La graduazione della scala (nell'esempio, 4000 kWh) si adatta automaticamente al valore mensile più alto. In alto a destra viene visualizzata la somma totale del rendimento ambientale dalla messa in servizio (nell'esempio 13628 kWh). Vengono visualizzati giorno, data, ora, nonché temperatura di mandata, pressione dell'impianto di riscaldamento e pressione della sorgente di calore. Temp. mandata eff.: attuale temperatura di mandata dell'apparecchio. Pressione circ. Ri: sensore di pressione circuito riscaldamento. Pressione circ. So: pressione della sorgente di calore (sensore di pressione, circuito della sorgente di calore, circuito della miscela incongelabile). Riscaldamento solo com: questo messaggio d'errore fornisce informazioni sull'attuale stato operativo. Possibilità: Riscaldamento solo com Riscaldamento com e ZH Riscaldamento solo Spegn reg circ risc Spegn reg acqua cal a.c.s. solo con com a.c.s. solo con res Manca corrente: car Manca corrente: Sta Test veloce Protez. antigelo ri Protez. antigelo bo Antilegionella Velocità autom. Pom Asciugatura soletta Sfiato Spegnimento per guasto: riscalda Spegnimento per errore: riscalda Spegnimento per guasto: acqua Spegnimento per errore: acqua Guasto Spegnimento per guast Interbloccaggio CH Comp overrun DHW Comp overrun Cooling & DHW Temp. rit. tr. alta In caso di stati operativi critici, nelle due righe inferiori del display viene visualizzato un messaggio di avvertimento. Queste righe sono vuote quando lo stato operativo è normale.

Tab. 5.1 Parametri regolabili nel livello utente (continuazione)

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Indicazione mostrata <HK2> Parametri

Regolazioni di fabbrica Valore nomin. giorLa temperatura ambiente nominale è la temperatuno: 20 °C Descrizione

ra alla quale viene fatto funzionare il riscaldamento in modalità "Riscaldamento" o durante un intervallo Temp. abbassamento: 15 °C orario.

Modalità Riscaldamento >Auto valore nomin. giorno

22 °C Temp. abbassamento

> Selezione tipo di funzionamento

Avvertenza: scegliere un valore nominale ambiente non più alto di quanto necessario per una temperatura che assicuri il proprio benessere (ad esempio 20 °C). Ogni grado oltre il valore impostato comporta un aumento del consumo di energia pari a circa il 6 % annuale. La temperatura di abbassamento è la temperatura alla quale il riscaldamento viene fatto funzionare nel tempo di abbassamento. È possibile impostare una temperatura di abbassamento per ciascun circuito di riscaldamento. La modalità impostata stabilisce a quali condizioni il circuito di riscaldamento o il circuito dell'acqua calda assegnato vengono fatti funzionare.

Per i circuiti di riscaldamento sono disponibili le seguenti modalità di funzionamento: Auto: serve per la commutazione, in base a un programma orario impostabile, tra i modi Riscaldamento e Abbassamento. Eco: serve per la commutazione, in base a un programma orario impostabile, tra i modi Riscaldamento e Off. Questo permette di abbassare completamente il circuito di riscaldamento fintantoché la funzione di protezione antigelo (in funzione della temperatura esterna) non viene attivata. Riscaldamento: il circuito di riscaldamento viene regolato sulla temperatura ambiente nominale indipendentemente da qualsiasi programma orario impostabile. Abbassamento: il circuito di riscaldamento viene regolato sulla temperatura di abbassamento indipendentemente da qualsiasi programma orario impostabile. Off: il circuito di riscaldamento è disinserito quando la funzione di protezione antigelo (in funzione della temperatura esterna) non è attivata. Avvertenza: a seconda della configurazione dell'impianto, vengono mostrati ulteriori circuiti di riscaldamento. Tab. 5.1 Parametri regolabili nel livello utente (continuazione)

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Indicazione mostrata

Regolazioni di fabbrica

Acqua sanitaria Parametri Modalità di funzionamento WW Temp. disinserim.

44 °C Temp. bollitore eff.:

51 °C Per il bollitore e il circuito di ricircolo collegati sono Temp. acqua

possibili le modalità di funzionamento Auto, On e Off. calda min. 44 °C Auto

La temperatura massima dell'acqua calda indica fino a che temperatura deve essere riscaldato il con44 °C tenuto del bollitore. 51 °C La temperatura minima dell'acqua calda indica il valore al di sotto del quale deve essere attivato il riscaldamento del contenuto del bollitore. Avvertenza: la temperatura massima dell'acqua calda viene visualizzata soltanto se è stato abilitato il riscaldamento elettrico integrativo dell'acqua calda. Se non si utilizza il riscaldamento elettrico integrativo, la temperatura finale dell'acqua calda viene limitata con lo spegnimento della centralina mediante sensore di pressione del circuito del refrigerante e non è regolabile! Temp. bollitore eff.: temperatura attuale nel bollitore.

> Selezione temp. nominale

<HK2> Temporizzazioni >Lu 1

Si suggerisce di produrre l'acqua calda senza il riscaldamento elettrico complementare. Ciò consente di preimpostare la temperatura massima dell'acqua calda tramite il disinserimento dell'alta pressione nel circuito di raffreddamento della pompa di calore. Il disinserimento corrisponde ad una temperatura massima dell'acqua calda pari a 58 °C. Per ridurre al minimo possibile gli avvii della pompa di calore, è preferibile selezionare una temperatura dell'acqua calda il più possibile bassa. Lu – Do 5 Il menu Programmi orari HK2 consente di configu0:00 – 24:00 rare i tempi di riscaldamento per ciascun circuito. È possibile impostare fino a 3 orari di riscaldamento per ogni giorno o blocco. La regolazione avviene in base alla curva di riscaldamento e alla temperatura nominale ambiente impostati.

>Selezione giorno/Blocco

A seconda del tipo di contratto stipulato con il gestore della rete di distribuzione o del tipo di costruzione della casa, è possibile fare a meno dei tempi di abbassamento. I gestori delle reti di distribuzione offrono alcuni sconti sulle tariffe della corrente per pompe di calore. Per motivi di economia può risultare vantaggioso avvalersi della corrente notturna, più economica. Nelle case ecologiche (in Germania standard dal decreto in materia di risparmio energetico del 1º febbraio 2002) è possibile fare a meno dell'abbassamento della temperatura ambiente grazie alle ridotte perdite di calore della casa. La temperatura di abbassamento desiderata va impostata nel menu 2. Tab. 5.1 Parametri regolabili nel livello utente (continuazione)

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Indicazione mostrata

Regolazioni di fabbrica Lu – Ve Il menu Temporizzazioni acqua calda/bollitore con- 6:00 – 22:00 Descrizione

Acqua sanitaria Temporizzazioni 1

sente di impostare gli orari di riscaldamento dell'acSa qua nel bollitore. 7:30 – 23:30 È possibile impostare fino a 3 orari per ogni giorno o Do blocco.

>Selezione giorno/Blocco

La produzione di acqua calda dovrebbe avvenire solo negli orari in cui viene effettivamente prelevata acqua calda. Si prega di impostare questi programmi orari su un fabbisogno minimo. Ad esempio, per chi deve recarsi al lavoro, un intervallo compreso tra le ore 6:00 e 8:00 ed un secondo compreso tra le 17:00 e le 23:00, possono ridurre al minimo il consumo di energia per la produzione di acqua calda. 5

Pompa di ricircolo Temporizzazioni >Lu 1

>Selezione giorno/Blocco

Il menu Temporizzazioni pompa di ricircolo consente di impostare gli orari di funzionamento della pompa di ricircolo. È possibile impostare fino a 3 orari per ogni giorno o blocco. Se la modalità di funzionamento Acqua calda (vede3) è impostata su "On", la pompa di ricirre menu colo funziona in modo continuativo.

Lu – Ve 6:00 – 22:00 Sa 7:30 – 23:30 Do 7:30 – 22:00

Il programma orario Pompa di ricircolo dovrebbe corrispondere al programma orario Acqua calda, con la possibilità di selezionare intervalli orari ancora più ravvicinati. Se la temperatura desiderata per l'acqua calda è disponibile in tempi sufficientemente brevi anche senza inserire la pompa di ricircolo, è anche possibile disinserire quest'ultima. Degli interruttori elettronici a tasto montati nelle immediate vicinanze dei punti di prelievo e collegati alla pompa di calore consentono inoltre di attivare brevemente la pompa di ricircolo (secondo il principio applicato all'illuminazione delle scale). È così possibile adattare il più possibile i tempi di esercizio della pompa di ricircolo al fabbisogno effettivo. Rivolgersi al tecnico abilitato. Tab. 5.1 Parametri regolabili nel livello utente (continuazione)

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Indicazione mostrata

Temp. nominale >Impostaz. giorno iniziale

Nel caso del regolatore e di tutti i componenti ad esso collegati, è possibile programmare due periodi di vacanze con relativo inserimento della data. Inoltre qui è possibile impostare la temperatura nominale ambiente desiderata per le vacanze, indipendentemente dal programma orario predefinito. Al termine 12 °C del periodo di vacanza, il regolatore torna automaticamente al modo di funzionamento selezionato. L'attivazione del programma vacanze è possibile solo nelle modalità Auto ed Eco. Il circuito di carica del bollitore o il circuito della pompa di ricircolo collegati entrano automaticamente in modalità Off durante il periodo di programmazione vacanze. 6

Programma vacanze Sistema generale

Regolazioni di fabbrica Periodo 1: 01.01.2003 – 01.01.2003 Periodo 2: 01.01.2003 – 01.01.2003

Temperatura nominale 15 °C Il circuito di carica del bollitore o il circuito della pompa di ricircolo collegati entrano automaticamente in modalità Off durante il periodo di programmazione vacanze. È possibile impostare i periodi di assenza prolungata nel display "Programma vacanze". Per questi periodi occorre selezionare una temperatura nominale il più possibile bassa. In questi periodi, la produzione di acqua calda è disattivata. 7

Il menu Dati di base consente di impostare la data attuale, il giorno della settimana nonché, qualora non sia possibile ricevere un segnale orario tramite DCF, l' ora attuale per la centralina. Queste impostazioni hanno efficacia su tutti i componenti collegati al sistema.

Livello di codifica Numero di codice >0 0 0 0

Per passare al livello codice (livello del tecnico abilitato) è necessario immettere un apposito codice. Per poter leggere i parametri di impostazione senza immettere il codice, premere una volta la manopola . Dopodiché, girando la manopola è possibile leggere tutti i parametri del livello di codifica, ma non modificarli. Senza immettere il codice, l'utente può visualizzare tutti i menu del livello di codifica, ma non modificarli. Attenzione! Non cercare di accedere al livello di codifica immettendo codici a caso. L'involontaria modifica dei parametri specifici dell'impianto può causare guasti o danni alla pompa di calore.

Tab. 5.1 Parametri regolabili nel livello utente (continuazione)

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Le funzioni speciali sono selezionabili soltanto dalla visualizzazione base. A tale scopo, premere la manopola sinistra . Per modificare i parametri girare la manopola . È possibile selezionare le seguenti funzioni speciali: • Funzione Risparmio: premere la manopola 1 volta • Funzione Party: premere la manopola 2 volte • Carica singola del bollitore: premere la manopola 3 volte • Funzionamento modo riscaldamento: premere 4 volte la manopola Una funzione deve essere selezionata per poter essere attivata. Nella funzione risparmio è richiesta l'ulteriore immissione dell'ora fino alla quale questa funzione deve restare attiva (regolazione sulla temperatura di abbassamento). La visualizzazione di base viene mostrata allo scadere della funzione (scoccare dell'ora) o premendo nuovamente la manopola . Indicazione mostrata Me

Funzione Risparmio: La funzione Risparmio consente di abbassare gli intervalli di riscaldamento per un periodo di tempo impostabile. Immettere l'ora per la fine della funzione di risparmio in formato hh:mm (ore:minuti).

> Selezione tempo fine

La funzione Party: La funzione Party consente di prolungare i tempi del riscaldamento dell'ambiente e dell'acqua calda dal punto di spegnimento successivo fino all'inizio dell'intervallo di riscaldamento seguente. La funzione Party può essere utilizzata solo per i circuiti di riscaldamento o i circuiti dell'acqua calda per i quali è impostata la modalità "Auto" o "ECO".

Carica singola del bollitore: consente di caricare per una volta il boiler ad accumulo indipendentemente dal programma orario corrente.

Carica bollitore attiva

Tab. 5.2 Funzioni speciali

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Indicazione mostrata Me

Funzione di raffreddamento attiva per

Funzionamento modo raffreddamento: Durata del raffreddamento: OFF/da 1 a 99 giorni. Se il modo raffreddamento è attivo, nella visualizzazione grafica compare il simbolo di un cristallo di ghiaccio.

Tab. 5.2 Funzione speciale (continuazione)

Per il funzionamento di raffreddamento è indispensabile immettere la durata in giorni (da 0 a 99) in cui deve essere attiva tale modalità di funzionamento. La visualizzazione di base viene mostrata allo scadere della funzione (scoccare dell'ora) o premendo nuovamente la manopola.

Attenzione! Pericolo di calo della temperatura al di sotto del punto di rugiada con formazione di condensa! La temperatura di mandata riscaldamento non deve essere impostata troppo bassa durante il funzionamento di raffreddamento. Anche ad una temperatura di mandata di 20 °C è assicurata un'adeguata funzione di raffreddamento.

• Ripristino della regolazione di fabbrica: tenere premute contemporaneamente le manopole e per più di 5 secondi. Scegliere quindi se devono essere ripristinate le impostazioni di fabbrica solo per i programmi orari o per tutti i parametri. Indicazione mostrata Me

Regolazioni di fabbrica Annullamento Temporizzazioni Globale

Le regolazioni di fabbrica vengono ripristinate.

Attenzione! Far eseguire il ripristino delle regolazioni di fabbrica al tecnico abilitato. Le impostazioni specifiche dell'impianto vengono azNO/SI zerate. L'impianto può spegnersi. L'impianto non può subire danni. NO/SI NO/SI

Premere entrambe le manopole per almeno 5 secondi per richiamare il menu Regolazioni di fabbrica.

Tab. 5.3 Ripristino delle regolazioni di fabbrica

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

5.7 Messa in servizio della pompa di calore Il tecnico abilitato ha messo in servizio la pompa di calore dopo l'installazione. Non occorre mettere nuovamente in servizio la pompa di calore neppure nel caso in cui sia rimasta scollegata dalla rete a seguito di un calo di tensione (interruzione della corrente, guasto ad un fusibile, disattivazione di un fusibile). La pompa di calore geoTHERM plus è dotata di una funzione di azzeramento autonoma, vale a dire che la pompa si porta automaticamente nello stato di partenza, sempre che non sia guasta. Per le misure da prendere in caso di guasto, vedi cap. 5.10. 5.8 Messa fuori servizio della pompa di calore La pompa di calore può essere spenta solo dal quadro di comando, disattivando il riscaldamento e la produzione di acqua calda nei rispettivi menu (vedi capitolo 5.4, Indicazioni del livello utente).

Avvertenza! Se dovesse essere necessario togliere la corrente dall'impianto della pompa di calore, occorre disinserire il fusibile dell'impianto di riscaldamento.

5.9 Ispezione Per garantire un funzionamento duraturo, un'alta affidabilità e una lunga vita dell'apparecchio, è necessario fare eseguire un'ispezione/manutenzione annuale dell'apparecchio ad un tecnico abilitato.

Pericolo! Un controllo/manutenzione carente può comportare danni a cose e persone. L'ispezione, la manutenzione e le riparazioni devono essere eseguite unicamente da una ditta abilitata e riconosciuta ai sensi di legge.

Per garantire un funzionamento durevole dell'apparecchio Vaillant e per non modificare lo stato della serie ammesso, per i lavori di manutenzione e riparazione si raccomanda l'utilizzo di ricambi ed accessori originali Vaillant! Vaillant non risponde di eventuali danneggiamenti e/o vizi all'apparecchio nel caso di utilizzo di ricambi non originali. I pezzi di ricambio eventualmente necessari sono elencati nei rispettivi cataloghi dei ricambi. Per informazioni contattare uno dei centri di assistenza Vaillant.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Eliminazione dei guasti e diagnostica

5.10.1 Segnalazioni d'errore della centralina Le segnalazioni d'errore compaiono al display circa 20 secondi dopo il verificarsi dell'errore e se l'errore permane per circa 3 minuti vengono registrati nel registro errori della centralina, da dove il tecnico abilitato le può richiamare in un successivo momento. I1

Storico Errori Numero errato

missing Sonda T3 sorgente di calore Fig. 5.3 Segnalazione d'errore nel registro errori del menu l1

La centralina geoTHERM riconosce diversi tipi di guasti: – Guasto di componenti collegati tramite eBUS. – Disattivazione temporanea La pompa di calore continua a funzionare. L'errore viene segnalato e scompare da solo una volta eliminatane la causa. – Spegnimento a seguito di errore La pompa di calore viene spenta. Può essere riavviata dopo l'eliminazione della causa dell'errore da parte del tecnico abilitato e dopo l'azzeramento dell'errore. – Inoltre nell'apparecchio o nell'impianto possono insorgere altri errori/guasti.

Attenzione! Guasto alla pompa di calore! Se sul display del quadro di comando vengono mostrate segnalazioni di guasto non riportate nelle tabelle da 5.4 a 5.7, avvertire immediatamente il tecnico abilitato. Non tentare di eliminare la causa del guasto da soli.

Avvertenza! Non tutti i guasti riportati di seguito vanno eliminati necessariamente ad opera di un tecnico abilitato. Se non si è sicuri di poter eliminare da soli la causa dell'errore o se l'errore si ripete più volte, rivolgersi al tecnico abilitato o al servizio di assistenza Vaillant.

5.10.2 Attivazione dell'esercizio d'emergenza A seconda del tipo di guasto, il tecnico abilitato può impostare la pompa di calore in modo tale che possa continuare a funzionare in modalità d'emergenza (mediante il riscaldamento integrativo elettrico) fino all'eliminazione della causa dell'errore; il funzionamento può riguardare il riscaldamento (segnalazione "Precedenza riscaldamento"), la produzione di acqua calda (segnalazione "Precedenza acqua calda") o entrambi (segnalazione "Precedenza riscaldamento/Precedenza acqua calda"): vedi le tabelle che seguono, colonna "Funzionamento d'emergenza".

5.10.5 Malfunzionamenti temporanei La pompa di calore viene spenta temporaneamente e si riavvia automaticamente una volta eliminata la causa dell'errore. A seconda dell'errore, la pompa di calore riprende automaticamente a funzionare dopo 5 o 60 minuti. Annotare il codice d'errore e il testo dell'errore e discuterne con il tecnico abilitato in occasione della successiva ispezione. Codice errato 20

Testo dell'errore/descrizione Protezione antigelo sorgente di calore monitoraggio uscita sorgente

5.10.3 Errori/guasti eliminabili da parte dell'utente Indizi di guasto

Rumori nel circuito di Sporcizia nel circuiriscaldamento. to di riscaldamento. Pompa guasta.

Delta di temperatura della sorgente di calore > valore impostato "Delta Temp." Questo messaggio d'errore viene disattivato per default e può essere attivato solo tramite il parametro di vrDIALOG "Delta Temp." (un delta di 20 K significa che è disattivato).

Misura da adottare per l'eliminazione Sfiatare il circuito di riscaldamento. 22

Aria nel circuito di riscaldamento. Tab. 5.4 Altri guasti 27

5.10.4 Messaggi d'avvertimento I seguenti messaggi d'avvertimento non causano guasti al funzionamento della pompa di calore. La pompa di calore non viene spenta. Annotare il codice d'errore e il testo dell'errore e discuterne con il tecnico abilitato in occasione della successiva ispezione. Codice errato 26

Testo dell'errore/descrizione

Pressione della miscela incongelabile bassa

Protezione antigelo sorgente di calore monit. uscita sorgente Temperatura uscita sorgente troppo bassa (<Parametro protezione antigelo nel menu A4) Pressione del refrigerante troppo alta Il sensore di alta pressione integrato è scattato a 30 bar (g). La pompa di calore può riavviarsi al più presto dopo un tempo di attesa di 60 min.

Pressione del refrigerante troppo bassa Il sensore di bassa pressione integrato è scattato a 1,25 bar (g).

Refrigerante fuori dall'intervallo di valori

Surriscaldamento del compressore lato pressione

Tab. 5.5 Messaggi di avvertimento senza spegnimento

Se l'errore si verifica due volte di seguito, la pompa di calore può riavviarsi al più presto dopo un tempo di attesa di 60 min. Tab. 5.6 Malfunzionamenti temporanei

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

5.10.6 Spegnimento causato da errore Possono verificarsi errori che determinano lo spegnimento della pompa di calore. Codice errato 32

Testo dell'errore/descrizione Errore sorgente di calore sonda T8

Esercizio d'emergenza possibile

Cortocircuito nella sonda 33

Errore sensore di pressione circuito di riscaldamento

Errore sensore pressione miscela incongelabile

Errore sens. uscita compre

Cortocircuito nella sonda Errore sorgente di calore sonda T3

Cortocircuito nella sonda 43

Errore sonda bollitore VF1

Errore sonda ritorno RF1

Refrigerante fuori dall'intervallo di valori

Pressione dell'impianto di riscaldamento troppo bassa

Pressione <0,5 bar La pompa di calore si disattiva e si aziona autonomamente quando la pressione supera i 0,7 bar

Cortocircuito nella sonda possibile

Errore 29 verificatosi tre volte di seguito

Cortocircuito nella sonda possibile

Pressione refrigerante troppo bassa Controllare la sorgente di calore Errore 28 verificatosi tre volte di seguito

Cortocircuito nel sensore di pressione

Temperatura di mandata superiore al valore impostato per 15 min (temp. HK max. + isteresi compr. + 2 K). Pressione del refrigerante troppo possibile alta Errore 27 verificatosi tre volte di seguito

Cortocircuito nel sensore di pressione 34

Esercizio d'emergenza Temperatura di mandata troppo alta _ per il riscaldamento a pavimento Testo dell'errore/descrizione

Pressione miscela incongelabile trop- possibile po bassa

Cortocircuito nella sonda Pressione <0,2 bar La pompa di calore si disattiva e si aziona autonomamente quando la pressione supera i 0,4 bar

Cortocircuito nella sonda possibile

Mancanza di fase, controllare il fusibile

Ordine delle fasi errato

Errore sensore di pressione Circuito freddo Cortocircuito nel sensore di pressione

Cortocircuito nella sonda

Cortocircuito nella sonda Errore sonda mandata VF2 Cortocircuito nella sonda

Funzionamento acqua calda possibile

Sonde non idonee per lo schema idraulico

Protezione antigelo sorgente di calore monitoraggio uscita sorgente

Una o più fasi mancano. possibile

Sequenza fasi non corretta possibile

Tab. 5.7 Spegnimento causato da errore (continuazione)

• Rivolgersi ad un tecnico abilitato. 62

Errore 20 verificatosi tre volte di seguito Protezione antigelo sorgente di calore monitoraggio uscita sorgente Errore 22 verificatosi tre volte di seguito

Avvertenza! Solo un tecnico abilitato è autorizzato a eliminare la causa d'errore e ad azzerare il codice d'errore.

Tab. 5.7 Spegnimento causato da errore

Quando il tecnico abilitato elimina la causa d'errore e azzera l'errore, la pompa di calore può essere rimessa in funzione.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

6 Assistenza clienti e garanzia

Assistenza clienti e garanzia

6.1 Garanzia del costruttore La garanzia del costruttore ha valore solo se l‘installazione è stata effettuata da un tecnico abilitato e qualificato ai sensi della legge. L‘acquirente dell‘apparecchio può avvalersi di una garanzia del costruttore alle condizioni commerciali Vaillant specifiche del paese di vendita e in base ai contratti di manutenzione stipulati. I lavori coperti da garanzia vengono effettuati, di regola, unicamente dal nostro servizio di assistenza. 6.2 Servizio clienti Vaillant GmbH Werkskundendienst Dietikon Telefon: (044) 744 29 -39 Telefax: (044) 744 29 -38 Fribourg: Téléfon: (026) 409 72 -17 Téléfax: (026) 409 72 -19 Vaillant GmbH Postfach 86 Riedstrasse 12 CH-8953 Dietikon 1/ZH Telefon: (044) 744 29 -29 Telefax: (044) 744 29 -28 Case postale 4 CH-1752 Villars-sur-Glâne 1 Téléfon: (026) 409 72 -10 Téléfax: (026) 409 72 -14

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Appendice Dati tecnici

Denominazione Codice Altezza senza collegamenti Larghezza Profondità senza colonna Profondità con colonna Peso - con imballaggio - senza imballaggio - pronta all'uso Tensione nominale - circuito di riscaldamento/compressore - circuito di comando - riscaldamento complementare Fusibile ritardato Corrente di avviamento - senza limitatore della corrente di avviamento - con limitatore della corrente di avviamento Potenza elettrica assorbita - min. in B-5W35 - max. in B20W60 - riscaldamento complementare Grado di protezione EN 60529 Raccordo idraulico - mandata e ritorno circuito riscaldamento - mandata e ritorno sorgente termica Circuito sorgente termica (circuito miscela anticongelante) - tipo di miscela anticongelante - pressione d'esercizio max. - temperatura d'ingresso min. - temperatura d'ingresso max. - portata nominale dT 3K - prevalenza residua dT 3K - portata nominale dT 4K - prevalenza residua dT 4K - potenza elettrica assorbita pompa Riscaldamento diretto - pressione d'esercizio max. - temperatura di mandata min. temperatura di mandata max. - portata nominale dT 5K - prevalenza residua dT 5K - portata nominale dT 10K - prevalenza residua dT 10K - potenza elettrica assorbita pompa Circuito freddo - tipo di refrigerante - quantità - sovrapressione di esercizio consentita - tipo di compressore - olio - Quantità di riempimento di olio

Unità di misura VWS 64/2 0010005858 mm mm mm mm

VWS 84/2 0010005859 1200 600 650 840

Tab. 7.1 Dati tecnici

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Denominazione Dati potenza pompa di calore B0W35 dT5 - potenzialità calorifera - potenza assorbita - coefficiente di rendimento/COP B0W35 dT10 - potenzialità calorifera - potenza assorbita - coefficiente di rendimento/COP B5W55 - potenzialità calorifera - potenza assorbita

- coefficiente di rendimento/COP Potenza frigorifera passiva, mandata risc. 18 °C/ritorno risc. 22°C Unità di misura VWS 64/2

Potenza acustica interna

È conforme alle disposizioni in materia di sicurezza

Marchio CE Direttiva bassa tensione 73/23/CEE Direttiva CEM 89/336/CEE EN 60335 ISO 5149

Tab. 7.1 Dati tecnici (continuazione)

Attenzione! Pericolo di danneggiamento. R 407 C è un refrigerante privo di cloro che non danneggia lo strato di ozono della Terra. Affidare comunque gli interventi di manutenzione del circuito di raffreddamento solo a professionisti autorizzati.

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02

Targhetta del modello

Spiegazione dei simboli della targhetta Tensione misurata compressore Vaillant GmbH Remscheid / Germany

Tensione misurata pompe + centralina

Serial-No. 21054500100028300006000001N1

Tensione misurata riscaldamento complementare

Potenza misurata max.

3/N/PE 400V 50Hz 1/N/PE 230V 50Hz

Potenza misurata compressore, pompe e centralina

16 A Potenza misurata riscaldamento complementare Corrente di avviamento senza limitatore Corrente di avviamento con limitatore

16 A Capacità bollitore acqua industriale Sovrappressione consentita Tipo di refrigerante Quantità di riempimento

COP B0/W35 COP B5/W55

Fig. 7.1 Esempio di targhetta dell'apparecchio

Sovrapressione misurata ammessa Coefficiente di rendimento con temperatura della miscela anticongelante 0 °C e temperatura di mandata del riscaldamento 35 °C Coefficiente di rendimento con temperatura della miscela anticongelante 5 °C e temperatura di mandata del riscaldamento 55 °C Coefficiente di rendimento termico con temperatura della miscela anticongelante 0 °C e temperatura di mandata del riscaldamento 35 °C Coefficiente di rendimento termico con temperatura della miscela anticongelante 5 °C e temperatura di

mandata del riscaldamento 55 °C Marchio CE Marchio VDE/GS Leggere il manuale di istruzioni per l'uso e l'installazione Tipo di protezione per umidità Provvedere a smaltire adeguatamente l'apparecchio al termine del suo servizio (non tra i rifiuti domestici). Numero di serie (serial number) 21054500100028300006000001N4

Tab. 7.2 Spiegazioni dei simboli

Istruzioni per l'uso geoTHERM plus VWS 0020052743_02
