Installationsanleitung calorMATIC 230

Per l‘utente e il tecnico abilitato

Istruzioni per l‘uso e l‘installazione

Centralina di regolazione della temperatura ambiente

Indice Avvertenze sulla documentazione . Simboli impiegati Conservazione della documentazione

4 Uso. . . . . . . . . . . . . . . . . . . . . . . 8 4.1 Impostazione dei tipi di funzionamento 9 4.2 Impostazione del giorno della settimana e dell‘ora 10 4.3 Impostazione degli intervalli di riscaldamento 11 4.4 Impostazione della temperatura ambiente 14 4.5 Attivazione delle funzioni speciali 15 4.6 Livello informazioni 17

Garanzia e responsabilità . . . . 18

Descrizione dell‘apparecchio . .

Istruzioni per l‘uso e l‘installazione calorMATIC 230

Indice Istruzioni per l‘installazione . . . . . . 19 7

Avvertenze per l‘installazione e il funzionamento . . . . . . . . . . 19 7.1 Marcatura CE 19 7.2 Impiego conforme alla destinazione 19 Avvertenze per la sicurezza e norme . . . . . . . . . . . . . . . . . . . . 20 8.1 Avvertenze per la sicurezza 21 8.2 Norme 21

ambiente 22 10 Installazione elettrica . . . . . . . 24 10.1 Collegamento della centralina di regolazione della temperatura ambiente 25 10.2 Collegamento di teleSWITCH (se presente) 26

9 Montaggio . . . . . . . . . . . . . . . . . 22 9.1 Luogo di montaggio 22 9.2 Montaggio della centralina di regolazione della temperatura Istruzioni per l‘uso e l‘installazione calorMATIC 230

11 Messa in servizio . . . . . . . . . . . 11.1 Livello riservato al personale tecnico 11.2 Livello di servizio/diagnosi 11.3 Consegna all‘utente 12

Avvertenze sulla documentazione

Avvertenze sulla documentazione Le seguenti avvertenze sono indicative per tutta la documentazione. Consultare anche le altre documentazioni valide in combinazione con queste istruzioni per l‘uso e l‘installazione. Non ci assumiamo alcuna responsabilità per danni insorti a causa della mancata osservanza di queste istruzioni.

Simboli impiegati Per l‘installazione dell‘apparecchio si prega di osservare le avvertenze per la sicurezza contenute in queste istruzioni! Pericolo! Immediato pericolo di morte! • Simbolo per un intervento necessario. Conservazione della documentazione Consegnare queste istruzioni per l‘uso e l‘installazione all‘utente dell‘impianto. Questi si assume la responsabilità per la conservazione delle istruzioni acciocché esse siano sempre a disposizione in caso di necessità. Istruzioni per l‘uso e l‘installazione calorMATIC 230

Sicurezza La centralina di regolazione della temperatura ambiente deve essere installata ad opera di un‘azienda specializzata riconosciuta, nel rispetto delle norme e direttive in vigore. Non ci assumiamo alcuna responsabilità per danni insorti a causa della mancata osservanza di queste istruzioni.

Istruzioni per l‘uso e l‘installazione calorMATIC 230

1 Panoramica dell‘apparecchio

Istruzioni per l‘uso 1

Panoramica dell’apparecchio

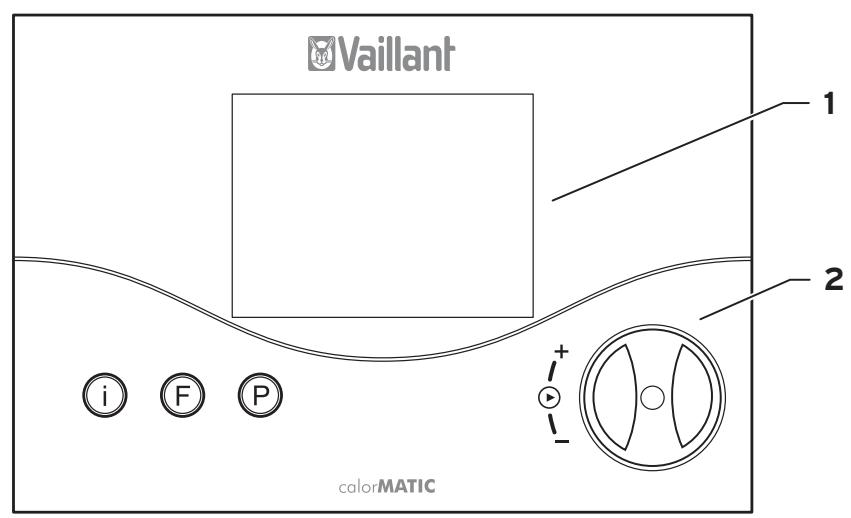

Legenda 1 Display 2 Selettore (ruota e premi) I Tasto informazioni F Tasto funzioni speciali P Tasto di programmazione/ livello riservato al tecnico

MATIC Fig. 1.1 Panoramica dell‘apparecchio

Istruzioni per l‘uso calorMATIC 230

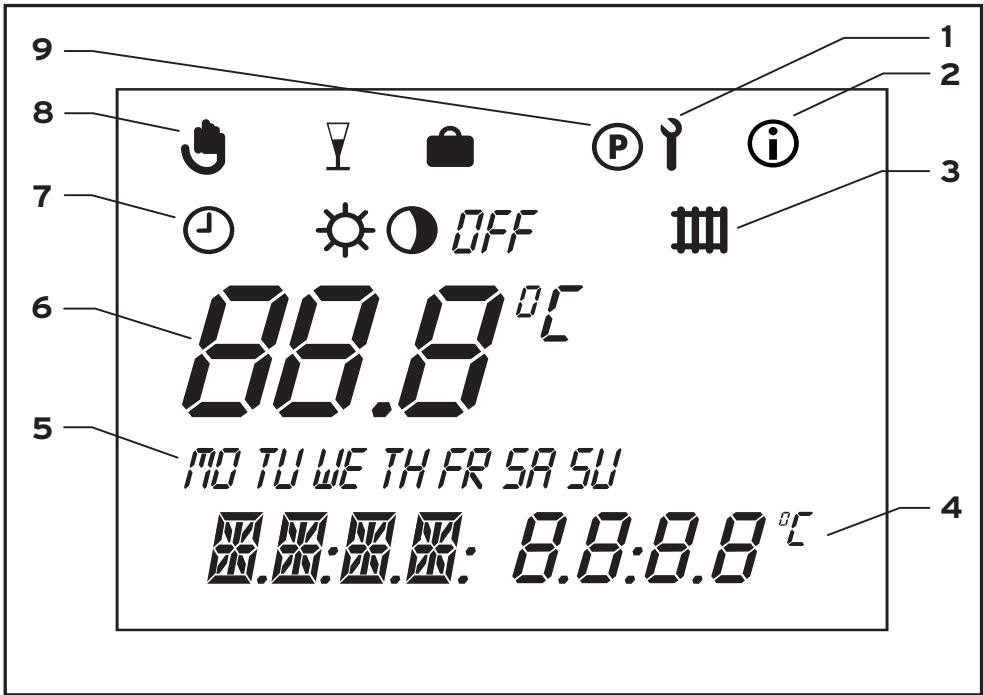

Legenda 1 Livello riservato al personale di servizio e livello di servizio/diagnosi 2 Livello informazioni 3 Simbolo circuito riscaldamento 4 Indicazione multifunzionale 5 Giorni della settimana 6 Temperatura REALE 7 Tipi di funzionamento 8 Funzioni speciali 9 Programmazione oraria

Fig. 2.1 Panoramica display

Istruzioni per l‘uso calorMATIC 230

3 Descrizione dell‘apparecchio; 4 Uso

Descrizione dell‘apparecchio

La CalorMATIC 230 è una centralina di regolazione della temperatura ambiente con possibilità d‘impostazione del programma di riscaldamento settimanale ed è prevista per essere collegata alle caldaie Vaillant. La centralina calorMATIC 230 consente di impostare la temperatura ambiente con programmi di riscaldamento. Inoltre dispone di funzioni speciali, quali la funzione party.

Per la regolazione della centralina si usano principalmente tre tasti e un selettore (sistema Vaillant “ruota e premi”). Nella visualizzazione di base il display indica il tipo di funzionamento attuale ), oppure, se attivata, la fun(per es. zione speciale corrispondente, la temperatura ambiente presente, nonché il giorno della settimana e l‘ora attuali e il simbolo del circuito riscaldamento, se vi è fabbisogno di calore.

Istruzioni per l‘uso calorMATIC 230

Impostazione dei tipi di funzionamento Alla tabella 4.1 è riportata una panoramica dei tipi di funzionamento impostabili. • Quando la centralina di termoregolazione si trova nella visualizzazione base, premendo una volta sul selettore, sul display lampeggia il simbolo del tipo di funzionamento impostato. • Ruotare il selettore, finché sul display non appare il tipo di funzionamento desiderato. Dopo circa 5 secondi, il display torna alla visualizzazione di base.

Significato Automatico L‘esercizio del circuito di riscaldamento commuta, in base al programma orario impostato sulla centralina, tra i modi Riscaldamento e Abbassamento . Riscaldamento Il circuito di riscaldamento funziona in base alla temperatura ambiente nominale, indipendentemente dal programma orario impostato sulla centralina. Abbassamento Il circuito di riscaldamento funziona in base alla temperatura di abbassamento “ECO”, indipendentemente dal programma orario impostato.

Tab. 4.1 Tipi di funzionamento

Istruzioni per l‘uso calorMATIC 230

Significato Off Il circuito di riscaldamento è disinserito finché si attiva la funzione di protezione antigelo (a temperatura ambiente < 5 °C).

Tab. 4.1 Tipi di funzionamento (continuaz.)

Impostazione del giorno della settimana e dell‘ora Per impostare l‘ora e il giorno della settimana correnti, procedere come segue. • Premere il selettore, finché incomincia a lampeggiare il giorno della settimana.

• Ruotare il selettore, finché lampeggia il giorno della settimana corretto. MO = lunedì TU = martedì WE = mercoledì TH = giovedì FR = venerdì SA = sabato SU = domenica • Premere il selettore. L‘indicazione dell‘ora inizia a lampeggiare. • Ruotare il selettore fino all‘indicazione dell‘ora attuale. • Premere il selettore. L‘indicazione dei minuti inizia a lampeggiare. • Ruotare il selettore fino all‘indicazione dei minuti attuali. Istruzioni per l‘uso calorMATIC 230

Uso 4 Dopo circa 5 secondi il display torna alla visualizzazione di base. Se sul livello riservato al tecnico è stato attivato il calendario, è possibile impostare, dopo l‘ora, anche il giorno, il mese e l‘anno, procedendo allo stesso modo. Con la regolazione della data è possibile impostare la commutazione automatica dell‘ora legale. 4.3

Impostazione degli intervalli di riscaldamento La centralina di termoregolazione presenta un programma base (vedi tab. 4.2)

Istruzioni per l‘uso calorMATIC 230

Intervallo Giorno della settimana/ settimana

Tab. 4.2 Programma di base impostato in fabbrica

4 Uso È possibile adeguare il programma di base impostato in fabbrica alle proprie esigenze personali. L‘impostazione degli orari desiderati avviene in cinque passi.

Nella tabella seguente sono riportati ancora una volta i singoli passi in modo più dettagliato: Display

1. Premere il tasto di programmazione P 2. Selezionare l‘intervallo 3. Selezionare il giorno della settimana o la settimana 4. Stabilire il tempo d‘inizio 5. Stabilire il tempo di fine

Passi necessari Premere il tasto di programmazione P: il cursore (triangolo nero) indica il valore modificabile (H1), che lampeggia. Selezionare l‘intervallo desiderato ruotando il selettore. Valori d‘impostazione: H1, H2, H3

È possibile impostare tre intervalli per ogni giorno.

Istruzioni per l‘uso calorMATIC 230

Passi necessari Premere il selettore: il cursore indica la settimana, che lampeggia. Selezionare un programma settimanale o un giorno della settimana ruotando il selettore. Valori d‘impostazione: MO - SU MO - FR SA - SU MO = lunedì TU = martedì WE = mercoledì TH = giovedì FR = venerdì SA = sabato SU = domenica

Istruzioni per l‘uso calorMATIC 230

Passi necessari Premere il selettore: il cursore indica il tempo d‘inizio, l‘indicazione delle ore lampeggia. Selezionare il tempo d‘inizio ruotando il selettore. Per impostare i minuti premere nuovamente il selettore. Premere il selettore: il cursore indica il tempo di fine, l‘indicazione delle ore lampeggia. Selezionare il tempo di fine ruotando il selettore. Per impostare i minuti premere nuovamente il selettore.

Tab. 4.3 Impostazione dell‘intervallo orario

4 Uso Se necessario, è possibile commutare la centralina di termoregolazione dal programma settimanale al programma giornaliero. • Nella visualizzazione di base premere il tasto F per ca. 10 sec. Per la programmazione degli intervalli ora non sono più indicati i giorni della settimana. 4.4

Impostazione della temperatura ambiente Nella visualizzazione di base è indicata la temperatura ambiente attuale. È possibile impostare la temperatura ambiente nominale direttamente dalla visualizzazione di base. È anche possibile impostare o modificare nella visualizzazione di base la temperatura di abbassamento “ECO”. 14

Impostazione diretta della temperatura ambiente nominale • Ruotare il selettore (display sulla visualizzazione di base). La visualizzazione della temperatura reale si spegne, il simbolo del sole viene visualizzato sul livello dei tipi di funzionamento e il valore nominale della temperatura ambiente è visualizzato sul livello multifunzionale (per es. TEMP 20,0 °C). • Ruotando il selettore è possibile impostare direttamente (dopo ca. 1 sec.) il valore nominale desiderato per la temperatura ambiente. Dopo circa 5 secondi il display torna alla visualizzazione di base.

Istruzioni per l‘uso calorMATIC 230

Uso 4 Impostazione della temperatura di abbassamento “ECO” • Premere ripetutamente il selettore finché sul livello multifunzionale appare ECO insieme ad un valore nominale. Viene indicata la temperatura di abbassamento, che inizia a lampeggiare. • Ruotare il selettore fino all‘indicazione della temperatura di abbassamento desiderata (per es. ECO 15,0 °C). Dopo circa 5 secondi il display torna alla visualizzazione di base. 4.5 Attivazione delle funzioni speciali Per accedere alle funzioni speciali premere il tasto F. È possibile attivare le seguenti funzioni. Istruzioni per l‘uso calorMATIC 230

Passi necessari Quick veto Con la funzione Quick veto è possibile modificare la temperatura ambiente per un breve periodo (fino all‘intervallo successivo). Premere una volta il tasto per funzioni speciali F, sul display appare il simbolo del Quick veto e la temperatura nominale ambiente per il Quick veto. Ruotare il selettore finché viene visualizzata la temperatura nominale ambiente desiderata per il Quick veto. Dopo ca. 10 sec. il display torna all‘indicazione di base - la funzione è attivata. Per disattivare la funzione anticipatamente è sufficiente premere il tasto F.

Quando viene attivata la funzione party, la fase di riscaldamento viene continuata anche nella fase di abbassamento successiva. Premere due volte il tasto funzione speciale: sul display lampeggia per ca. 10 secondi il simbolo party, la funzione è quindi attivata. La funzione viene disattivata automaticamente una volta raggiunto l‘intervallo successivo di riscaldamento. Per disattivare la funzione anticipatamente è sufficiente premere il tasto F. La funzione può essere attivata unicamente nel tipo di funzionamento automatico .

Con la funzione vacanze la centralina viene disinserita, lasciando tuttavia attiva la funzione antigelo. Premere tre volte il tasto funzione speciale: sul display lampeggia il simbolo Vacanze. Ruotare il selettore fino all‘indicazione del numero di giorni di vacanza desiderato. Dopo 10 sec. la funzione è attivata e il tipo di funzionamento viene disinserito (OFF) per il periodo selezionato (vedi cap. 4.1). Per disattivare la funzione anticipatamente è sufficiente premere il tasto F.

Tab. 4.4 Funzioni speciali Istruzioni per l‘uso calorMATIC 230

Uso 4 4.6 Livello informazioni Premendo il tasto informazioni si accede al livello d‘informazioni. Il simbolo informazioni appare sul display non appena viene richiamato il livello di informazioni. Premendo ripetutamente il tasto sul display vengono visualizzate in sequenza le seguenti informazioni. - Denominazione della centralina di regolazione della temperatura ambiente (VRT 230) - Quick veto temperatura nominale ambiente (se attivo). - Valore nominale temperatura ambiente impostata (per es. TEMP 21,5 °C)

Istruzioni per l‘uso calorMATIC 230

- Temperatura di abbassamento attuale (per es. ECO 15,0 °C) - Giorno/mese/anno (a calendario attivo) - Programmi orari impostati per riscaldamento (ogni intervallo per ogni giorno)

5 Garanzia e responsabilità, 6 Riciclaggio e smaltimento

Garanzia e responsabilità

Svizzera La garanzia del costruttore ha valore solo se l‘installazione è stata effettuata da un tecnico abilitato e qualificato ai sensi di legge. L‘acquirente dell‘apparecchio può avvalersi di una garanzia del costruttore alle condizioni commerciali Vaillant specifiche del Paese di vendita. Gli interventi coperti da garanzia vengono effettuati esclusivamente da tecnici abilitati ai sensi della legge. I costi per lavori sull‘apparecchio effettuati nel periodo di validità della garanzia verranno rimborsati solo se è stato stipulato un

contratto corrispondente e se il tipo di intervento è contemplato dalla garanzia.

Riciclaggio e smaltimento

La centralina di regolazione della temperatura ambiente e tutti i suoi accessori devono essere smaltiti adeguatamente. Provvedere a smaltire l‘apparecchio vecchio e gli accessori differenziandoli opportunamente.

Istruzioni per l‘uso calorMATIC 230

Avvertenze per l‘installazione e il funzionamento 7

Istruzioni per l‘installazione 7

Avvertenze per l‘installazione e il funzionamento

Il montaggio, l‘allacciamento elettrico, le impostazioni all‘interno dell‘apparecchio nonché la messa in servizio iniziale devono essere effettuate solo ad opera di un tecnico abilitato e qualificato. 7.1 Marcatura CE Con la marcatura CE viene certificata la conformità della centralina di regolazione della temperatura ambiente calorMATIC 230, impiegata in combinazione con apparecchi di riscaldamento Vaillant, ai Istruzioni per l‘installazione calorMATIC 230

requisiti fondamentali della direttiva sulla compatibilità elettromagnetica (Direttiva del Consiglio delle Comunità Europee 89/336/CEE) e della direttiva sulla bassa tensione (direttiva 73/23/ CEE). 7.2

Impiego conforme alla destinazione La centralina di regolazione della temperatura ambiente calorMATIC 230 è costruita secondo gli standard tecnici e le regole di sicurezza tecnica riconosciute. Ciononostante possono insorgere pericoli per l‘incolumità dell‘utilizzatore o di terzi o anche danni alle apparecchiature e ad altri oggetti, in caso di un uso CHIT

7 Avvertenze per l‘installazione e il funzionamento, 8 Avvertenze per la sicurezza improprio e non conforme alla destinazione. La centralina di regolazione della temperatura ambiente calorMATIC 230 ha la funzione di regolare un impianto di riscaldamento in base alla temperatura ambiente o alla programmazione oraria. Qualsiasi utilizzo diverso è da considerarsi improprio. Il produttore/fornitore non si assume la responsabilità per danni causati da uso improprio. La responsabilità ricade unicamente sull‘utilizzatore. Un impiego conforme alla destinazione comprende anche l’osservanza delle rispettive istruzioni per l‘uso e l‘installazione. 20

Avvertenze per la sicurezza e norme

La centralina di termoregolazione deve essere installata ad opera di un‘azienda specializzata ed abilitata, nel rispetto delle norme e direttive in vigore. Non ci assumiamo alcuna responsabilità per danni insorti a causa della mancata osservanza di queste istruzioni.

Istruzioni per l‘installazione calorMATIC 230

Avvertenze per la sicurezza e norme 8 8.1

Avvertenze per la sicurezza Pericolo! Pericolo di morte causato da scarica elettrica su collegamenti sotto tensione. Prima di effettuare lavori con l‘apparecchio, staccare l‘alimentazione di corrente e assicurarsi che non possa essere reinserita accidentalmente. Assicurarsi che l‘alimentazione elettrica sia scollegata ogni volta che si rimuove la centralina dal supporto murale.

Istruzioni per l‘installazione calorMATIC 230

8.2 Norme Per il cablaggio impiegare cavi comunemente in commercio. - Sezione minima dei cavi: 0,75 mm2 La centralina di termoregolazione deve essere installata unicamente in locali asciutti. Svizzera In Svizzera, è obbligatorio rispettare le disposizioni dell‘Associazione Elettrotecnica Svizzera, ASE (Associazione Svizzera degli Elettrotecnici)

9.1 Luogo di montaggio Montare la centralina di termoregolazione della temperatura ambiente in un luogo che permetta il rilevamento senza ostacoli della temperatura ambiente (evitare luoghi soggetti ad accumulo di calore o l‘installazione su pareti fredde, ecc.). Il luogo di montaggio più idoneo è solitamente nel locale principale (soggiorno), ad una parete interna, a ca. 1,5 m di altezza. La centralina di regolazione della temperatura ambiente deve potere rilevare l‘aria ambiente circolante senza alcun impedimento causato da mobili, tende o altri oggetti. Scegliere il luogo 22

d‘installazione in modo tale che la centralina non venga influenzata da correnti d‘aria create da porte o finestre, da sorgenti di aria calda quali termosifoni, caminetti, televisori o raggi solari. Tutte le valvole dei radiatori della stanza in cui si trova la centralina di regolazione della temperatura ambiente devono essere completamente aperte quando la centralina è in funzione. 9.2

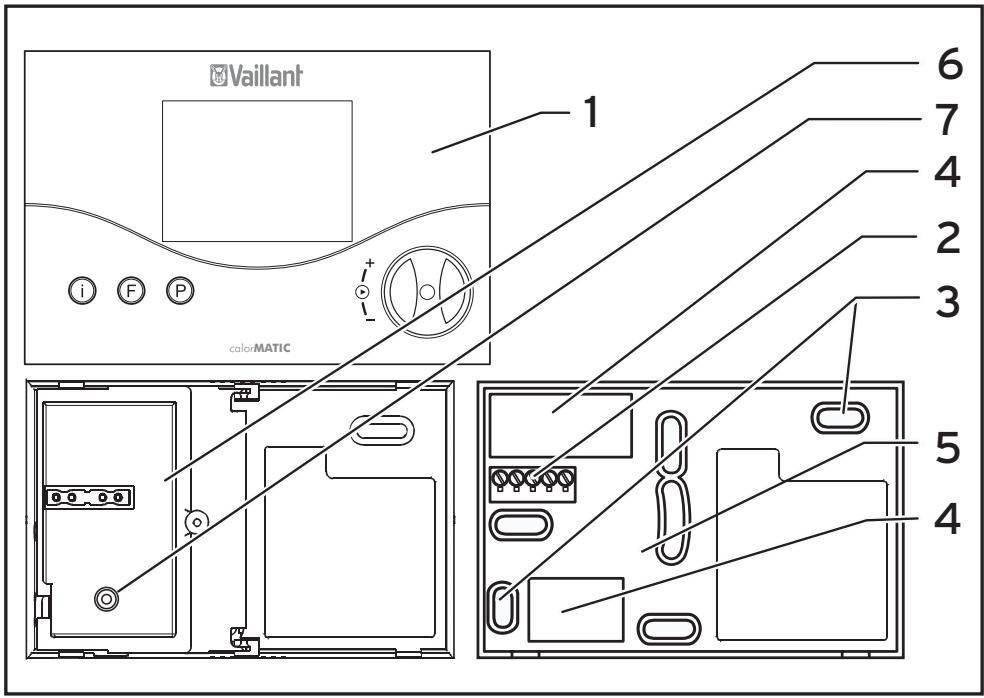

Montaggio della centralina di regolazione della temperatura ambiente La centralina è collegata alla caldaia tramite un cavo di collegamento tripolare sui morsetti 3-4-5 (vedi fig. 9.1, pos. 2). Istruzioni per l‘installazione calorMATIC 230

Montaggio 9 • Staccare la centralina di termoregolazione (1) dal supporto murale (5). • Aprire la copertura di protezione interna (6) dello zoccolino del supporto murale (5), allentando la vite (7) e ribaltando la copertura verso destra. • Praticare due fori di fissaggio (3) con diametro di 6 mm (come illustrato alla fig. 9.1) ed inserire i tasselli in dotazione. • Fare passare il cavo di allacciamento attraverso l‘apposita apertura (4) che si trova al di sotto della copertura di protezione interna. • Fissare il supporto murale alla parete utilizzando le due viti in dotazione. • Collegare il cavo di collegamento come illustrato al cap. 10.1. Istruzioni per l‘installazione calorMATIC 230

Fig. 9.1 Montaggio della centralina di termoregolazione

• Ribaltare di nuovo la copertura di protezione interna verso sinistra e fissarla con la vite. CHIT

9 Montaggio, 10 Installazione elettrica • Inserire la centralina di termoregolazione della temperatura ambiente (1) sul supporto murale (5) in modo tale che gli spinotti sul retro della parte superiore si inseriscano nei punti di aggancio appositi (2). • Premere la centralina di regolazione della temperatura ambiente contro il supporto murale finché non vi si innesta.

10 Installazione elettrica L‘allacciamento elettrico deve essere effettuato unicamente da un tecnico abilitato e qualificato. Pericolo! Pericolo di morte causato da scarica elettrica su collegamenti sotto tensione. Prima di effettuare lavori con l‘apparecchio staccare l‘alimentazione di corrente e assicurarsi che non possa essere reinserita accidentalmente.

Istruzioni per l‘installazione calorMATIC 230

Installazione elettrica 10 10.1

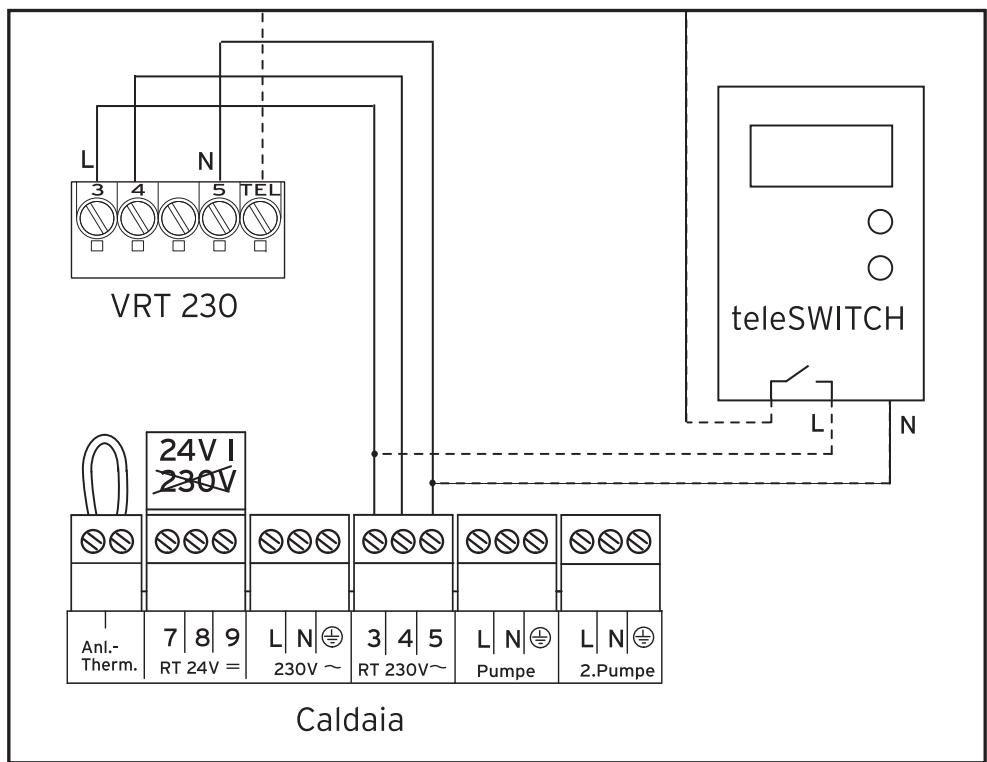

Collegamento della centralina di regolazione della temperatura ambiente La caldaia viene gestita mediante un cavo di collegamento tripolare. Per il collegamento è opportuno utilizzare un cavo della sezione minima di 3 x 0,75 mm2 e massima di 3 x 1,5 mm2. • Rimuovere il ponticello della caldaia sui morsetti 3 e 4 (se presente). • Collegare il cavo tripolare ai morsetti di collegamento 3-4-5 posti sullo zoccoletto del supporto murale della centralina e alla scatola di comando della caldaia. • Prestare attenzione a non invertire i fili 3-4-5. Istruzioni per l‘installazione calorMATIC 230

Osservare le istruzioni relative alla caldaia.

Fig. 10.1 Allacciamento elettrico

10 Installazione elettrica, 11 Massa in servizio 10.2 Collegamento di teleSWITCH (se presente) • Collegare il teleSWITCH come illustrato nella fig. 10.1. Osservare anche le istruzioni relative al teleSWITCH.

Per regolare adeguatamente l‘impianto è necessario impostare alcuni parametri dello stesso. Questi parametri si trovano su un livello di comando e possono essere regolati unicamente da un tecnico abilitato. Anche il livello di servizio/diagnosi è previsto di ausilio per l‘assistenza tecnica.

Istruzioni per l‘installazione calorMATIC 230

Messa in servizio 11 11.1

Livello riservato al personale tecnico Per accedere al livello riservato ai tecnici premere il tasto P. • Premere il tasto P per ca. 10 sec. Sul display appaiono il simbolo della chiave e il primo parametro. • Premere il selettore. È ora possibile richiamare i parametri dell‘impianto uno dopo l‘altro. • Ruotare il selettore per impostare i valori desiderati. Premendo il tasto di P, il display ritorna alla visualizzazione di base.

Istruzioni per l‘installazione calorMATIC 230

È possibile richiamare e modificare i seguenti parametri dell‘impianto. Display

Impostare ruotando il selettore Temperatura di abbassamento Impostazione di fabbrica: 15 °C Campo di regolazione: 5 ... 30 °C Correzione valore reale ambiente Adeguamento del valore indicato nel campo compreso tra max. +/- 3 °C Impostazione di fabbrica:

11 Messa in servizio Display

Impostare ruotando il selettore Comportamento di regolazione/Adeguamento Per l‘adeguamento ottimale alle dimensioni dell‘ambiente e al dimensionamento dei termosifoni Impostazione di fabbrica: 0 Campo di regolazione: -5 ... +5 (valori positivi: comportamento inerziale del regolatore; valori negativi: comportamento in incremento del regolatore) Valore impostato giorno Per l‘attivazione del calendario

Impostare ruotando il selettore Valore impostato mese Per l‘attivazione del calendario

Valore impostato anno Per l‘attivazione del calendario

Tab. 11.1 Parametri dell‘impianto

Istruzioni per l‘installazione calorMATIC 230

Messa in servizio 11 11.2 Livello di servizio/diagnosi Per accedere al livello di servizio/ diagnosi premere il tasto P e il selettore. • Premere contemporaneamente il tasto P e il selettore per ca. 3 sec. Inizialmente viene attivata una richiesta di riscaldamento, al fine di controllare il collegamento con la caldaia e il relè di commutazione. In seguito è possibile richiamare tutte le possibilità di prova premendo il selettore. Premendo il tasto di P, il display ritorna alla visualizzazione di base.

Istruzioni per l‘installazione calorMATIC 230

È possibile richiamare le seguenti prove. Selettore Premere assieme al tasto P ca. 3 sec. Ruotare Premere

Prova Richiesta riscaldamento

Svolgimento prova Il relè commuta sulla richiesta di riscaldamento (indicazione: CH ON) Ingresso Indicazione stato teleSWITCH ingresso teleSWITCH Prova display Vengono visualizzati tutti gli elementi del display. Versione Viene indicata la versoftware sione del software.

Tab. 11.2 Servizio/Diagnosi

11 Messa in servizio Ripristino sull‘impostazione di fabbrica • Per riportare la centralina sull‘impostazione di fabbrica, premere il tasto P per 15 sec.

11.3 Consegna all‘utente L‘utente deve essere istruito su come trattare e come fare funzionare la propria centralina di termoregolazione. • Consegnare all‘utente i manuali di istruzioni e le documentazioni dell‘apparecchio a lui destinate perché le conservi. • Mostrare il contenuto del manuale di istruzioni per l‘uso all‘utente e rispondere a sue eventuali domande. • Istruire l‘utilizzatore in particolare modo su tutti i provvedimenti per la sicurezza che questi deve osservare. • Fare presente all‘utente che tutti i manuali di istruzioni devono essere conservati nelle vicinanze della centralina.

Istruzioni per l‘installazione calorMATIC 230

Dati tecnici 12, Servizio di assistenza Vaillant 13

12 Dati tecnici Denominazione

Tensione d‘esercizio Umax Temperatura ambiente max. ammessa Potenza assorbita Sezione minima dei cavi di collegamento Tipo di protezione Classe di protezione per centralina Ingresso TEL attivo

Dimensioni Altezza Larghezza Profondità

Servizio di assistenza Vaillant

Servizio di assistenza Svizzera Vaillant GmbH Riedstr. 10 CH-8953 Dietikon 1 Telefon (044) 744 29 39 Fax (044) 744 29 38

Tab. 12.1 Dati tecnici Istruzioni per l‘installazione calorMATIC 230
