MODE D'EMPLOI VRT 230 VAILLANT

Pour l'utilisateur et l'installateur

Notice d'emploi et d'installation

calorMATIC 230

Thermostat d'ambiance

VRT 230

Table des matières

Table des matières

Remarques relatives à la documentation 4

Symbolesutilisés 4

Conservation des documents 4

Sécurité 5

Notice d'emploi 6

1 Vue d'ensemble de l'appareil . . 6
2 Vue d'ensemble de l'écran . . . 7
3 Description de l'appareil 8

4 Utilisation 8

4.1 Sélection du mode de fonctionnement 9
4.2 Réglage du jour et de l'heure .... 10
4.3 Réglage des horaires de chauffage 11
4.4 Réglage de la température ambiente 14
4.5 Activation des fonctions spéciales 15
4.6Infos 17

5 Garantie constructeur et responsabilité 18
6 Recyclage et mise au rebut... 21

Notice dinstallation 22

7 Remarques relatives à l'installation et au fonctionnement. 22

7.1 Marquage CE 22
7.2 Utilisation conforme de l'appareil 22

8 Consignes et directives de sécurité 23

8.1 Consignes de sécurité 24
8.2 Directives 24

9 Montage. 25

9.1 Lieu de montage 25

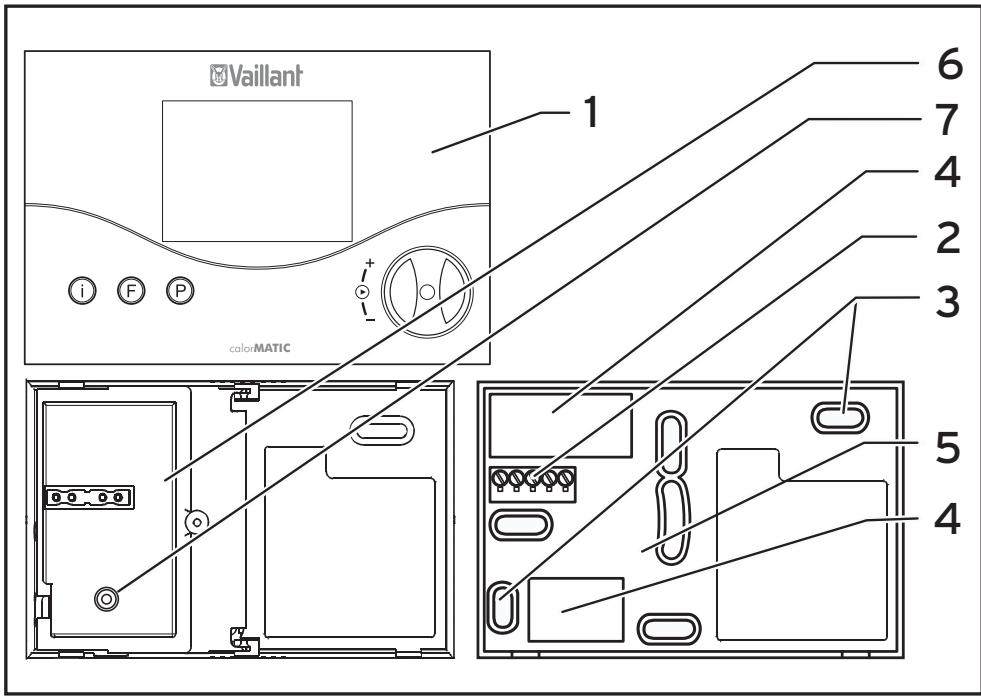

9.2 Montage du thermostat d'ambiance 26

10 Installation électrique . 27

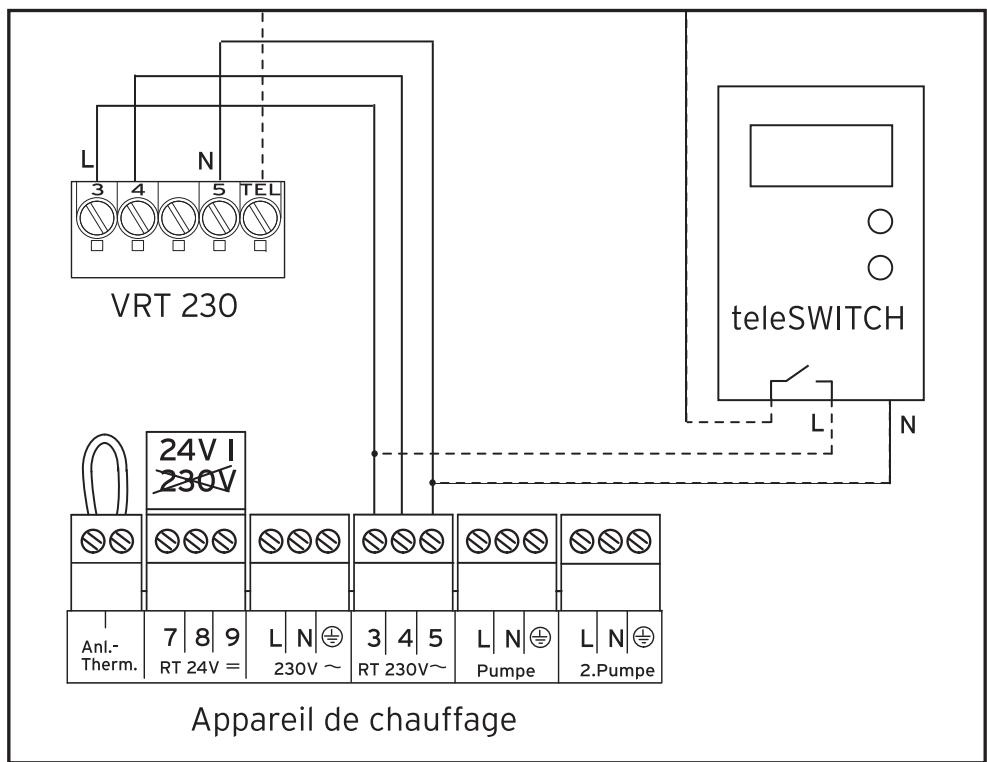

10.1 Branchement du thermostat d'ambiance 28
10.2 Branchement du teleSWITCH (le cas échéant) 29

11 Mise en fonctionnement. 29

12 Caractéristiques techniques . . 34

11.1 Niveau réservé à l'installateur.... 30
11.2 Niveau de service/de diagnostic 32
11.3 Remise à l'utilisateur 33
13 Service après-venture Vaillant . . 34

Remarques relatives à la documentation

Remarques relatives à la documentation

Les indications suivantes vous guideront à travers l'ensemble de la documentation.

D'autres documents doivent être observés en liaison avec la présente notice d'emploi et d'installation.

Nous déclinons toute responsabilité pour des dommages imputables au non-respect de ces notices.

Symboles utilisés

Lors de l'installation de l'appareil, veuillez respecter les consignes de sécurité de la presente notice!

Danger!

Danger de mort et risque de blessures !

• Ce symbole indique une activités nécessaire

Conservation des documents

Remettez la presente notice d'emploi et d'installation à l'utilisateur. La conservation de la notice incombe à ce dernier. Elle doit toujours être à portée de main.

Sécurité

Le thermostat d'ambiance doit être installé par un installerateur sanitaire/agréé.

Ce dernier est responsable du respect des normes et directives en vigueur.

Nous déclinons toute responsabilité pour les dommages liés au non-respect de la présente notice.

Notice d'emploi

1 Vue d'ensemble de l'appareil

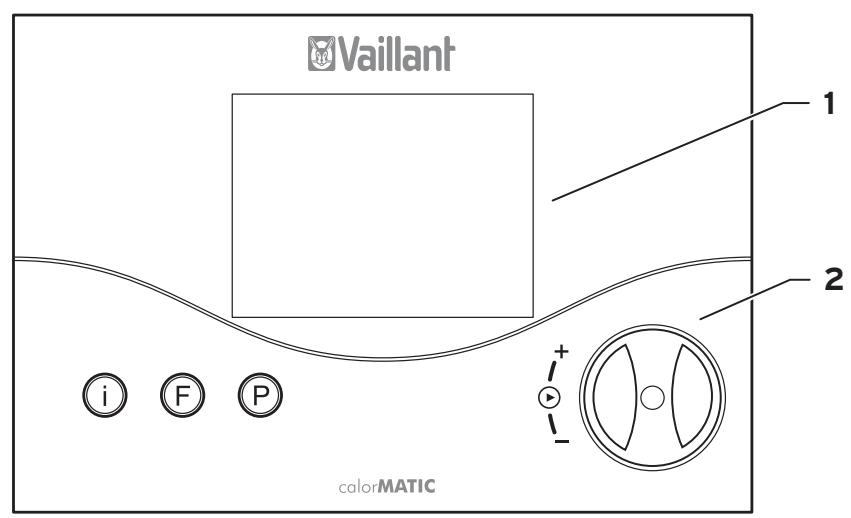

Fig. 1.1 Vue d'ensemble de l'appareil

Legende

1 Ecran d'affichage
2 Bouton de réglage (tourner et cliquer)
I Touche info
F Touche fonctions spéciales
P Touche de programmation/niveau réservé à l'insextateur

2 Vue d'ensemble de l'écran

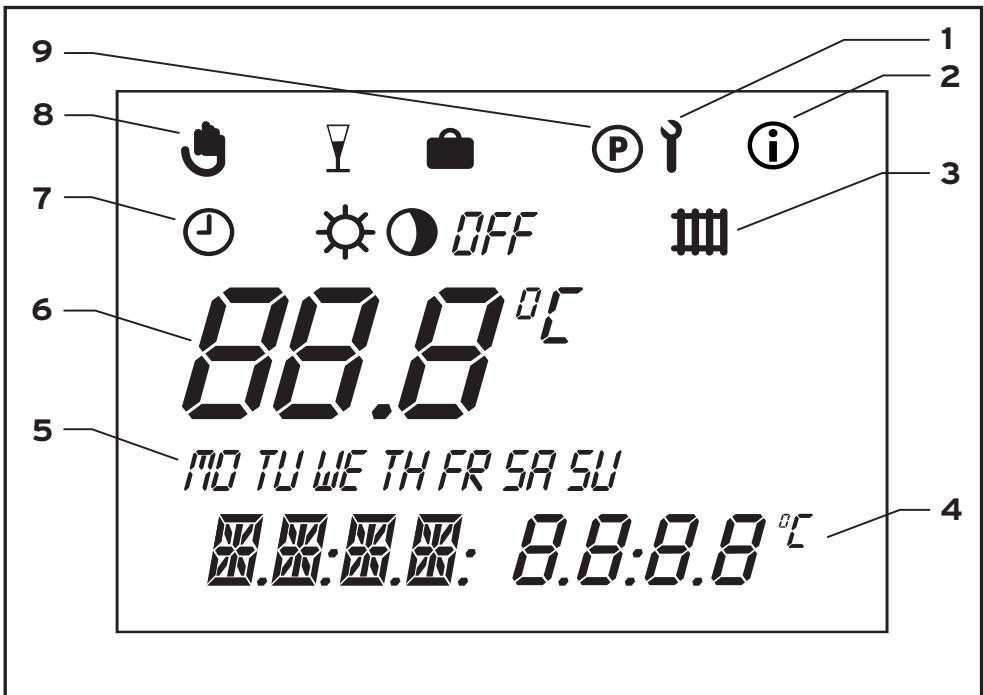

Fig. 2.1 Vue d'ensemble de l'écran

Legende

1 Niveau réservé à l'installateur et niveau de service/de diagnostic
2Infos
3 Symbole circuit de chauffage
4 Affichage multifonctions
5 Jours de la semaine
6 Température REELLE
7 Modes de fonctionnement
8 Fonctions spéciales
9 Programmation hora

3 Description de l'appareil

Le dispositif calorMATIC 230 est un thermostat d'ambiance disposant d'un programme de chauffage hebdomadaire qui se branche sur les apparèils de chauffage Vaillant.

Le thermostat calorMATIC 230 permet de déterminer la température ambiente au moyen de programmes de chauffage. Il dispose également de fonctions spéciales telles que la fonction Arrêt occasionnel.

4 Utilisation

Le principe d'utilisation repose sur les trois touches ainsi que sur le bouton de réglage (concept d'utilisation Vaillant « Tourner et cliquer »).

Le mode de fonctionnement actuel (et, etc.) et, le cas échéant, la fonction spéciale correspondante sont affichés sur l'écran avec la température ambiente actuelle, le jour et l'heure ainsi que le symbole du circuit de chauffage en présence d'une demande de chaleur.

4.1 Sélection du mode de fonctionnement

Le tableau 4.1 donne un aperçu des diffé-rents modes de fonctionnement pouvant être sélectionnés.

• Lorsque l'écran de base du thermostat est affché, appuyez une fois sur le bouton de réglage : le symbole du mode de fonctionnement sélectionné clignote.
• Tournez le bouton de réglage jusqu'à ce que le mode de fonctionnement souhaité s'affiche.

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

Tabl. 4.1 Modes de fonctionnement

Symbole	Signification
J	Automatique : En fonction des heures programmés, le circuit de chauffage commu-te entre les modes de fonctionnement Chauffage et Abaissement O.
	Chauffage : Le circuit de chauffage fonctionne indépendamment des heures pro-grammés sur le thermostat en fonction de la température ambiente.
O	Abaissement : Le circuit de chauffage fonctionne indépendamment des heures pro-grammés en fonction de la température d'abaissement « ECO ».

4 Utilisation

Tabl. 4.1 Modes de fonctionnement (suite)

Symbole	Signification
OFF	Arrêt : Le circuit de chauffage est arrêté lorsque la fonction de protection contra le gel (lorsque température ambiante < 5 °C) n’a pas été activée.

4.2 Réglage du jour et de l'heure

Pour régler la date et l'heure à partir de l'écran de base, procéder comme suit :

• Appuyez sur le bouton de réglage jusqu'à ce qu'un jour de la semaine commence à clignoter.
• Tournez le bouton de réglage jusqu'à ce que le jour actuel clignote.

• Appuyez sur le bouton de réglage. L'affichage des heures commence à cli-gnoter.
• Tournez le bouton de réglage jusqu'à ce que l'heure actuelle s'affiche.
• Appuyez sur le bouton de réglage. L'affichage des minutes commence à clignoter.
• Tournez le bouton de réglage jusqu'à ce que la minute actuelle s'affiche.

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

Lorsque le calendrier actuel est activé dans le niveau réservé à l'insealleur, vous pouvez régler le jour, le mois et l'année de la même manière. L'horloge passera alors automatiquement à l'heure d'été/d'hiver.

4.3 Réglage des horaires de chauffage

Le thermostat dispose d'un programme de base (cf. tabl. 4.2)

Tabl. 4.2 Programmation de base en usine

Plage horsaire	Jour de la semaine/bloc hebdomadaire	Heure de démarriage	Heure d'arrêt
H 1	MO-FR	6:00	22:00
H 2	-	-	-
H 3	-	-	-
H 1	SA	7:30	23:30
H 2	-	-	-
H 3	-	-	-
H 1	SU	7:30	22:00
H 2	-	-	-
H 3	-	-	-

4 Utilisation

Le programme de base d'usine vous permét d'adapter le chauffage à vos besoinindividuels. Les plages horaires se réglent en cinq étapes :

1. Appuyer sur la touche de programmation P
2. Sélectionner la plage hora
3. Sélectionner un jour ou un bloc hebdomàtaire
   4.Déterminer l'heure de démarrage
4. Déterminer l'heure d'arrêt

Pour chaque jour, vous pouvez déterminer trois plages horaires.

Le tableau ci-dessous récapitule encore une fois les différentes étapes :

Ecran d'affichage	Etapes
P M H1 HO TU WE TH FR SA SU 00:00 00:00	Appuyez sur la touche de programmation P : le cur-seur (triangle noir) met en relief la valeur modifiable (H1) qui clignote également. Sélectionnez la plage horai-re souhaitée en tournant le bouton de réglage. Valeurs de réglage : H1, H2, H3
Ecran d'affichage	Étapes
P HI • MO TU WE TH FR SA SU 0000 0000	Appuyez sur le bouton de réglage: le curseur met en relief le bloc hebdomadaire qui clignote également. Sélectionnez un bloc hebdomadaire ou un jour de la semaine en tournant le bouton de réglage. Valeurs de réglage: MO - SU MO - FR SA - SU MO = Lundi TU = Mardi WE = Mercredi TH = Jeudi FR = Vendredi SA = Samedi SU = Dimanche

Tabl. 4.3 Réglage des plages horaires

Ecran d'affichage	Etapes
P Ⅲ HI MO TU WE TH FR 5A 5U → 00:00 00:00	Appuyez sur le bouton de réglage : le curseur met en relief l'heure de démarrage, l'affichage des heures clignote. Sélectionnez une heures de démarrage en tournant le bouton de réglage. Pour régler les minutes, appuyez à nouveau sur le bouton de réglage.
P Ⅲ HI MO TU WE TH FR 5A 5U 00:00→00:00	Appuyez sur le bouton de réglage : le curseur met en relief l'heure d'accêt, l'affichage des heures clignote. Sélectionnez une heures d'accêt en tournant le bouton de réglage. Pour régler les minutes, appuyez à nouveau sur le bouton de réglage.

4 Utilisation

Si nécessaire, vous pouvez commuter le thermostat sur programme journalier.

• Lorsque l'écran de base est affché, appuyez sur la touche F durant 10 secondes env. Les différents jours de la semaine ne seront ensuite plus affichés lors de la programmation de la plage horaire.

4.4 Réglage de la température ambiente

La température ambiante est affichée sur l'écran de base. Vous pouvez directement régler la température ambiante de consigné à partir de l'écran de base. Vous pouvez également régler ou modi

fier la température d'abaissement « ECO » à partir de l'écran de base.

Réglage direct de la température ambiente de consigne

• Tournez le bouton de réglage (l'écran de base est affché). L'affichage de la température réelle s'efface. Dans le niveau des modes de fonctionnement, le symbole soleil s'affiche, dans le niveau multifonctions (TEMP 20,0 °C, etc.), la valeur de consigne ambiente.

• En tournant le bouton de réglage, vous pouvez immédiatement régler la valeur de consigne ambiante (au bout d'1 seconde env.) à la valeur souhaitée.

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

Réglage de la température d'abaissement « ECO »

• Appuyez plusieurs fois sur le bouton de réglage jusqu'à ce que ECO s'affiche avec une valeur de consigne dans le niveau multifonctions. La température d'abaisissement s'affiche et commence à clignoter.
• Tournez le bouton de réglage jusqu'à la température d'abaisissement souhai-tée s'affiche (ECO 15,0 °C, etc.).

Au bout de 5 secondes env., l'écran de base s'affiche à nouveau.

4.5 Activation des fonctions spéciales

Pour acceder aux fonctions spéciales, appuyez sur la touche F. Les fonctions suivantes sont disponibles :

4 Utilisation

Ecran d'affichage

Etapes

• ON 200°

Veto rapide La fonction veto rapide permet de modifier brièvement (jusqu'à la prochaine plage hora) la température ambiente. Appuyez une fois sur la touche fonction spéciale F : le symbole veto rapide s'affiche sur l'écran avec la température ambiente de consigne veto rapide. Tournez le bouton de réglage jusqu'à ce que la température ambiente de consigne souhaitée s'affiche. Au bout de 10 secondes env., l'écran de base s'affiche à nouveau : la fonction est activée. Pour désactiver cette fonction plus tôt, il suffit d'ap-puyer sur la touche F.

Ecran d'affichage

Étapes

Y

Fonction Arrêt occasionnel Lorsque vous activez la fonction Arrêt occasionnel, la phase de chauffage est poursuivie au-delà de la prochaine phase d'abais-sement. Appuyez deux fois sur la touche Fonction spécial : le symbole de la fonction Arrêt occasionnel s'affiche durant 10 secondes, la fonction est ensuite activée. La fonction est automatique déactivée lors que la prochaine phase de chauffage démarre. Lorsque vous souhaitez désacti-ver la fonction plus+tôt, il suffit d'appuyer sur la touche F. La fonction peut uniquement être activée en mode de fonctionnement Automatique Ⓒ.

Tabl. 4.4 Fonctions spéciales

Ecran d'affichage

Etapes

28 ON

Fonction Vacances La fonction Vacances désactive le thermostat, la fonction de protection contre le gel restenéanmoins activée. Appuyez trois fois sur la touche fonction spéciale : le symbole de la fonction Vacances clignote. Tournez le bouton de réglage jusqu'à ce que le nombre de jours de vacances souhaité s'affiche. Aubout de 10 secondes, la fonction est activée et le mode de fonctionnement est commuté sur OFF ou sur Arrêt (cf. chap. 4.1) pour la durée programmee. Lorsque vous souhaitez désactiver la fonction plus tôt, il suffit d'appuyer sur la touche F.

4.6 Contents

Pour afficher les_infos, il suffit d'appuyez sur la toucheInfos. Le symboleInfos s'affiche sur I'écran des que vous appuyez sur la toucheInfos. Lorsque vous appuyez plusieurs fois sur la touche, les différentes informations s'affichent successivement :

• Désignation du thermostat d'ambiance (VRT 230)
• Température ambiente de consigné veto rapide (lorsque la fonction est activée)
• Valeur de consigne ambiente (TEMP 21,5 °C, etc.)
• Température d'abaisissement actuelle (ECO 15,0 °C, etc.)

4 Utilisation, 5 Garantie constructeur et responsabilité

• Jour/mois/année (lorsque le calendrier annuel est activé)
• Programmes horaires chauffage (toutes les plages horaires pour chaque jour)

5 Garantie constructeur et responsabilité

France

Nous assurons la garantie des apparèils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78).

Pour bénéficier de la garantie légale de deux ans, l'appareil doit impérativement être installé par un professionnel qualifié suivant les règles de l'art et normes en

viqueur. La garantie expire lorsque les dommages résultat d'une utilisation non-conforme de notre matériel et en particulier suite à des erreurs de branchement, de montage ou de défaut d'entretien.

Suisse

Pour bénéficier de la garantie constructeur, l'appareil doit impérativement avoir été installé par un professionnel qualifié. Nous accordons une garantie constructeur au propriétaire de l'appareil conformément aux conditions générales de vente Vaillant locales. Durant la période de garantie, seul un installateur sanitaire qualifié et/agree est habilité à procéder

Garantie constructeur et responsabilité 5

aux travaux de réparation. Nous ne vous remboursons donc les coûts éventuels liés à la réalisation de travaux sur l'appa-reil durant la période de garantie uniquement lorsque nous vous avons transmis l'ordre correspondant et qu'il s'agit d'un cas couvert par la garantie.

Belgique

La période de garantie des produits Vaillant s'elève à 2 ans.

La garantie s'applique dans la mesure où les conditions suivantes sont remplies : 1. L'appareil doit avoir ete Installe par un professionnel qualifie qui, sous son entiere responsabilité, aura veillé a res

pector les normes et réglementations en vigueur pour son installation.

1. Seuls les techniciens Vaillant sont habilités à effectuer réparations et modifications apportées au cours de la période de garantie afin que cette dernière reste valable. Si d'aventure une piece non d'origine avait été montée dans un de nos apparueils, la garantie Vaillant serait automatiquement annulée.

2. Afin que la garantie puisse prendre effet, la fiche de garantie doit etre dument complete, signee et affranchie avant de nous etre returnnee au plus tard quinze jours après l'installation !

La garantie n'entre pas en ligne de compte si le mauvais fonctionnement de

5 Garantie constructeur et responsabilité

l'appareil avait été provoqué par un mauvais réglage, par l'utilisation d'une énergie non ajusté, par une installation mal conçue ou défectueuse, par le non-respect des instructions de montage jointes à l'appareil, par une infraction aux normes relatives aux directives d'installation, de types de locaux ou de ventilation, par néligence, par surcharge, par les conséquences du gel ou de tout usure normale ou pour tout acte dit de force majeure. Dans un tel cas, il yaurait facturation de nos prestations et des pieces fournies. Lorsqu'il y a facturation établie selon les conditions générales du service d'entretien, celle-ci est toujours adressée à la personne qui à

demandé l'intervention ou/et la personne chez qui le travail a été effectué sauf accord au préalable et par écrit d'un tiers (locataire, propriétaire, syndic, etc.) qui accepte explicitement de prendre cette facture à sa charge. Le montant de la facture devra être acquitté comptant auprès du technicien qui aura effectué la prestation. La mise en application de la garantie exclut tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, seuls les tribunaux du district du siège social de notre société sont compétents.

6 Recyclage et mise au rebut

Le thermostat d'ambiance tout comme ses accessoires ne doivent pas etre mis au rebut avec les ordures menagères. Veillez à ce que l'appareil usageé et ses éventuels accessoires soient mis au rebut conformément aux prescriptions en vigueur.

7 Remarques relatives à l'installation et au fonctionnement

Notice d'installation

7 Remarques relatives à l'installation et au fonctionnement

Le montage, le raccordement électrique, les réglages de l'appareil ainsi que la première mise en fonctionnement ne doit être effectuels que par un installerateur/agréé !

7.1 Marquage CE

Le marquage CE indique que le thermo-stat d'ambiance calorMATIC 230 enliaison avec les apparreils de chauffageVaillant est conforme aux exigences éle-

mentaires de la directive sur la compatibilité electromagnétique (directive 89/336/CEE) et de la directive sur les appareils à basse tension (directive 73/23/CEE).

7.2 Utilisation conforme de l'appareil

Le thermostat d'ambiance calorMATIC 230 est construit selon l'état de la technique actuel ainsi que les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut représentater un danger pour la vie ou la santé physique de l'utilisateur et/ou de tiers; elle peut également provoquer des dom-

mages sur les apparèils ou sur d'autres biens.

Le thermostat d'ambiance calorMATIC 230 a ete conu pour commander une installation de chauffage en fonction de la piece et de l'heure.

Toute autre utilisation est considérée comme non conforme. Le fabricant/fournisseur décline toute responsabilité pour les dommages consécutifs.

L'utilisateur en assume l'entière responsabilité.

Une utilisation conforme implique également le respect des notices d'emploi et d'installation.

8 Consignes et directives de sécurité

Le thermostat doit être installé par un installeragréé. Le respect des normes et consignes en vigueur lui incombe. Nous déclinons toute responsabilité pour les dommages liés au non respect de la présente notice.

8 Consignes et directives de sécurité

8.1 Consignes de sécurité

Danger!

Danger de mort par électrocution au niveau des raccords conducteurs de tension.

Interrompree l'alimentation elec-trique et la bloquer afin d'eviter toute remise en marche involontaire avant le début des travaux. Retirer le thermostat du mur ou du socle uniquement lorsqu'il n'est plus sous tension.

8.2 Directives

Pour le câblage, utilisez des cables traditionnels disponibles dans le commerce.

• Section minimale des câbles :

0.75 mm²

Le thermostat doit uniquement etre installé dans des locaux secs.

France

Nos thermostats sont conformes aux directives et normes applicables.

Suisse

En Suisse, les directives de l'association électrotechnique suisse, ASE (Association Suisse des Electriciens), doivent être respectées.

Belgique

L'installation doit être conforme aux textes réglementaires selon les règles et directives de l'AREI en vigueur.

9 Montage

9.1 Lieu de montage

Montez le thermostat d'ambiance de manière à garantir un enregistrement optimal de la température ambiente (éviter les accumulations de chaleur, ne jamais réaliser l'installation sur des murs froids, etc.).

Le lieu de montage le plus propice est généralement sur l'un des murs inté-

rieurs dans la piece principale de l'habitation à 1,5 m du sol environ. Le thermostat d'ambiance doit pouvoir y enregistrer l'air ambiant en circulation sans être géné par des meubles, rideaux ou autres objets. Choisissez le lieu de montage de manière à ce que ni courants d'air en provenance de portes ou fenêtres, ni sources de chaleur telles que radiateurs, murs de cheminée, télévisions ou rayonnements solaires ne puisent directement influencer le thermostat. Dans la piece où le thermostat d'ambiance est installé, toutes les vannes des radiateurs doivent être complètement ouvertes.

9.2 Montage du thermostat d'ambiance

Le thermostat se branche sur les bornes de raccordement 3-4-5 de l'appareil de chauffage au moyen d'une ligne de connexion à 3 brins (cf. fig. 9.1, n° 2).

• Retirez le thermostat d'ambiance (1) de son socle mural (5).
• Ouvrez la protection interieure (6) du socle mural de fixation (5) en devis-sant la vis (7) puis en rabattant la protection vers le haut à droite.
• Percez deux trous de fixation (3) de 6 mm de diamètre (conformément à la fig. 9.1) puis insérez les chevilles fournies.

Fig. 9.1 Montage du thermostat d'ambiance

• Passez le cable de connexion à travers le passé-câbles (4) au-dessous de la protection interieure.

Fixez le socle mural au mur à l'aide des deux vis fournies.
- Branchez le cable de connexion conformément au chap. 10.1.
- Pivotez la protection interieure vers la gauche puis fixez-la à l'aide de la vis.
- Positionnez le thermostat d'ambiance (1) sur le socle mural (5) de manière à ce que les ergots sur la face arrêté de la partie supérieure coïncident avec les orifices (2).
- Enforcez le thermostat d'ambiance sur le socle mural jusqu'à ce qu'il s'y enclenche de manière audible.

10 Installation électrique

Seul un installer qualifié et/agréé est habilité à effectuer les branchements électriques.

Danger!

Danger de mort par électrocution en cas de contact avec les rac-cords conducteurs de tension. Interrompre l'alimentation élec-trique puis la bloquer afin d'em-pêcher toute remise sous tension accidentelle avant de début les travaux sur l'appareil.

10.1 Branchement du thermostat d'ambiance

La commande de l'appareil de chauffages'effectue au moyen d'une ligne de connexion à trois brins. Utilisez une ligne de connexion disposant d'une section de 3 × 0,75 ~mm^2 mini et de 3 × 1,5 ~mm^2 maxi.

• Retirez le pont au niveau des bornes de raccordement 3 et 4 de l'appareil de chauffage (le cas échéant).
• Raccordez la ligne à trois brins sur les bornes de raccordement 3-4-5 du socle mural de fixation du thermostat ainsi que du boîtier de commande de l'appareil de chauffage.
  Veillez à ne pas intervenir les brins 3-4-5.

Observe les indications contenues dans la notice de l'appareil de chauffage.

Fig. 10.1 Raccordement électrique

10.2 Branchement du teleSWITCH (le cas échéant)

• Branchez le teleSWITCH de la manière indiquée sur la fig. 10.1. Observe également les indications containues dans la notice du teleSWITCH.

11 Mise en fonctionnement

Pour adapter de manière optimale les paramètres de l'installation aux conditions locales, il est indispensable de régler quelques-uns des paramètres de l'installation. Ces paramètres sont regroupés dans un niveau de service de l'installation et doivent uniquement être régliés par un installateur qualifié. Le niveau de service/de diagnostic est également réservé aux installateurs qualifiés et lui offre une assistance lors des travaux.

11 Mise en fonctionnement

11.1 Niveau réservé à l'installateur

Pour acceder au niveau réservé à l'installateur, appuyez sur la touche P.

• Appuyez sur la touche P durant 10 secondes environ.
  Le symbole de clé à vis et le premier paramètre s'affichent sur l'écran.
• Appuyez sur le bouton de réglage.
  Vous peuvent successivement configurer tous les paramètres de l'installation.
• Tournez le bouton de réglage pour régler la valeur souhaitation.

Lorsque vous appuyez sur la touche P, l'affichage revient à l'écran de base.

Vous pouvez selectionner et modifier les parametes suivants :

Ecran d'affichage	Le réglage s'effectue en tournant le dispositif de réglage.
ÉCO: 15.0°	Température d'abaisse-ment Réglage d'usine : 15 °C Plage de réglage : 5 ... 30 °C
ÉCO: 15.0°	Correction de la valeur ambiante réelle Adaptation de la valeur affichée dans la plage maxi +/- 3 °C Réglage d'usine : 0 °C
• OPT : O	Comportement de régulation/ adaptation du parcoursPour l'adaptation optimale à la taille de la piece ou à la configuration des radiateursRéglage d'usine : OPlage de réglage : -5 ... +5 (valeurs positives : compor-tement de commutation plus lent du thermostat ; valeurs négatives : comportement de commutation accru du ther-mostat)
• IAR : O	Réglage jourPour activer le calendrier annuel

Tabl. 11.1 Paramètres de l'installation

Ecran d'affichage	Le réglage s'effectue en tournant le dispositif de réglage.
MON:	Réglage moisPour activer le calendrier annuel
YEAR: 2040	Réglage annéePour activer le calendrier annuel

11 Mise en fonctionnement

11.2 Niveau de service/de diagnostic

Pour acceder au niveau de service/de diagnostic, appuyez sur la touche P et sur le bouton de réglage.

• Appuyez simultanément sur la touche P et sur le bouton de réglage durant 3 secondes environ.

Durant la première étape, une demande de chauffage est générae afin de contrôle der liaison avec l'appareil de chauffage et le relais de commutation.

Par la suite, vous pouvez successivement effectuer tous les tests en appuyant sur le bouton de réglage. Lorsque vous appuyez sur la touche P, l'affichage revient à l'écran de base.

Vous pouvez effectuer les tests suivants :

Bouton de réglage	Test	Déroulement du test
Appuyez puis enforcez simultané-ment la touche P durant 3 secondes environ.	Demande de chauf-fage	Le relais commute sur demande de chauffage (affi-chage : CH ON)
Tourner	Entrée teleSWITCH	Affichage statut entrée teleSWITCH
Appuyer	Test de l'affichage	Tous les éléments s'affichent sur l'écran.
Appuyer	Version du logiciel	La version du logiciel s'affiche.

Restauration des réglages d'usine

• Pour réinitialiser le thermostat, appuyez sur la touche P durant 15 secondes.

11.3 Remise à l'utilisateur

L'utilisateur doit être instructer à propos de la manipulation et du fonctionnement de son thermostat.

• Remettez-lui toutes les notices et documents de l'appareil afin qu'il les conserve soigneusement.
• Parcourez avec lui la notice d'emploi et répondez, le cas échéant, à ses questions.
• Attirez notamment son attention sur les consignes de sécurité qu'il doit impérativement respecter.
• Attirez son attention sur le fait que les notices doivent être conservées à proximité du thermostat.

12 Caractéristiques techniques, 13 Service après-vente Vaillant

12 Caractéristiques techniques

Tabl. 12.1 Caractéristiques techniques

Désignation	Unité
Tension de service Umax	V	230~
Température ambiente maximale autorisée	°C	50
Puisance maximale absorbée	VA	1
Section minimale des cables de con- nexion	mm²	0,75
Protection électrique		IP 20
Classe de protection pour apparéil de régulation		II
Entrée TEL active	V	230~
Dimensions
Hauteur	mm	97
Largeur	mm	146
Profondeur	mm	34

13 Service après-vente Vaillant

Suisse

Vaillant GmbH

Riedstr. 10

CH-8953 Dietikon 1

TELPHONE (044) 744 29 39

Téléfax (044) 744 29 38

Belgique

Vaillant sa-nv
