MODE D'EMPLOI GEOTHERM PLUS VAILLANT
Téléfax: (026) 409 72 -19
Vaillant GmbH
Postfach 86
Riedstrasse 12
CH-8953 Dietikon 1/ZH
Telefon: (044) 744 29 -29
Telefax: (044) 744 29 -28
Case postale 4
CH-1752 Villars-sur-Glâne 1
Téléfon: (026) 409 72 -10
Teléfax: (026) 409 72 -14
7 Anhang
Pompe à chaleur avec fonction additionnelle de refroidissement – vws
Table des matieres
Généralités 3
Plaque signalétique 3
1 Remarques relatives à la documentation...... 3
1.1 Conservation des documents 3
1.2 Symboles utilisés 4
1.3 Validité de la notice 4
2 Consignes de sécurité 4
2.1 Agent frigorifique 4
2.2 Interdiction de transformation 5
3 Remarques relatives à l'installation et au fonctionnement 5
3.1 Utilisation conforme de l'appareil. 5
3.2 Choix du lieu de montage 5
3.3 Nettoyage et entretien 6
3.4 Contrôle de l'etat de service de la pompe à chaleur 6
3.4.1 Pression de replissage de l'installation de chauffage 6
3.4.2 Niveau et pression de replissage du circuit d'eau glycolée 6
3.4.3 Formation de condensation (buée) 7
3.5 Conseils d'économie d'énergie 7
3.5.1 Conseils généraux en matière d'économie d'énergie 7
3.5.2 Comment faire des économies en utilisant correctement la régulation 7
3.6 Recyclage et élimination des déchets 8
3.6.1 Appareil 8
3.6.2 Emballage 8
3.6.3 Agent frigorifique 8
4 Description des apparéils et du fonctionnement 9

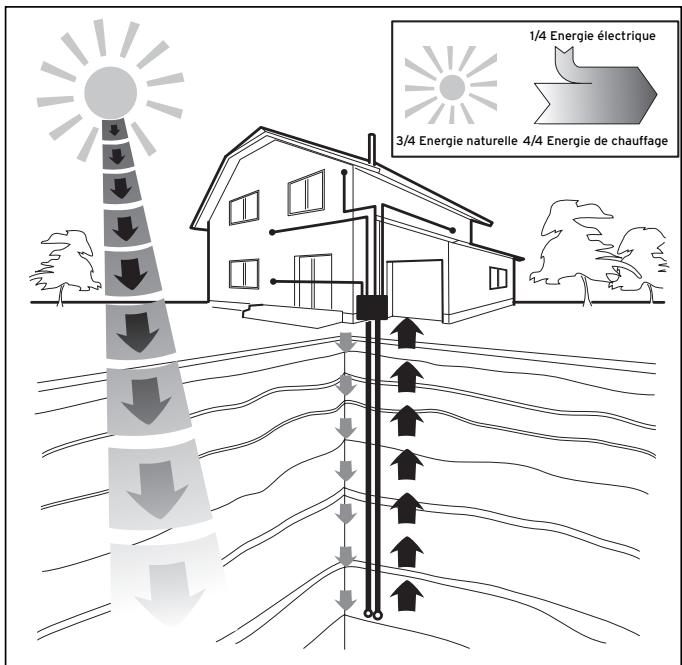

4.1 Principe de fonctionnement 9

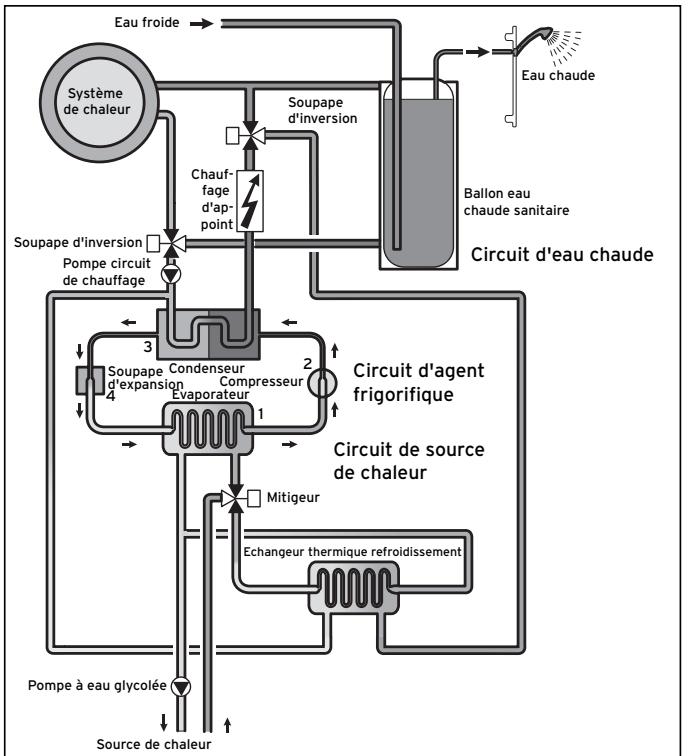

4.2 Fonctionnement du circuit frigorifique 10
4.3 Fonctions supplémentaires automatiques 10

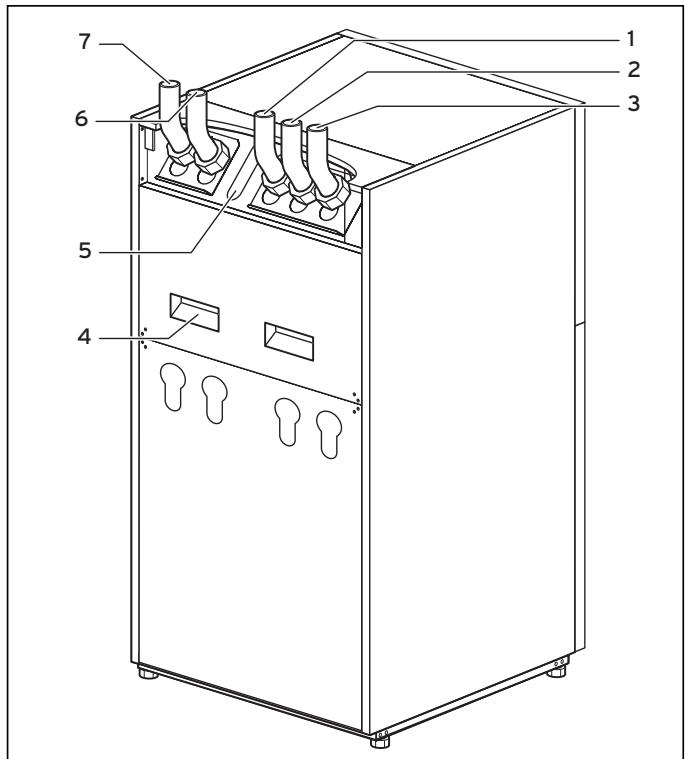

4.4 Structure de la pompe à chaleur geoTHERM plus 11
5 Utilisation 13

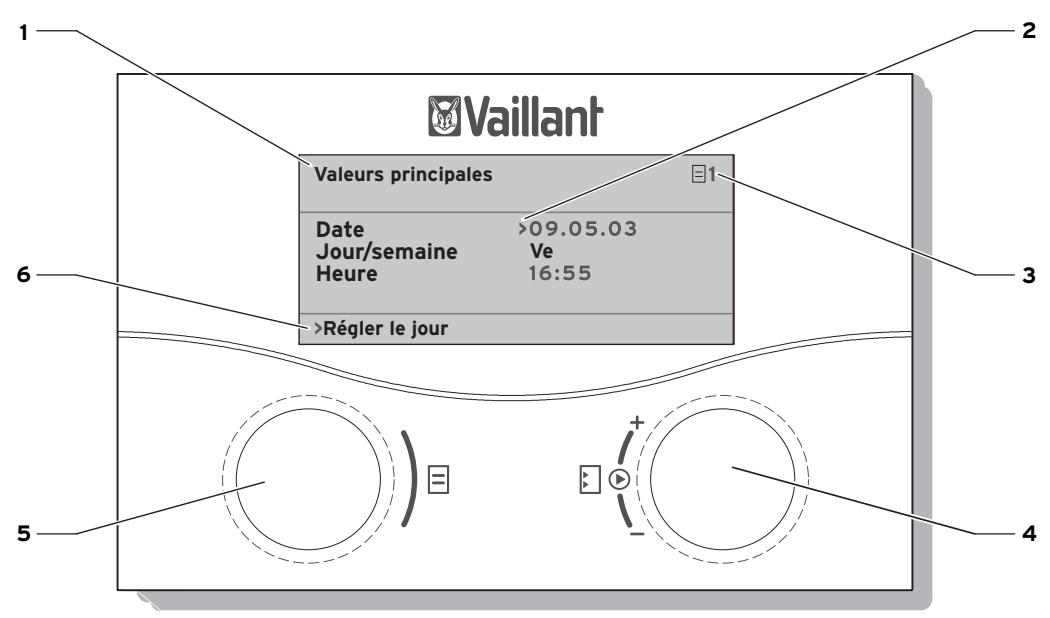

5.1 Comment se familiariser avec le régulateur et le commander 13
5.2 Réglage des menus et paramètres 14
5.3 Description du régulateur 15
5.3.1 Circuits possibles pour l'installation 15
5.3.2 Régulation du bilan énergétique 15
5.3.3 Principe de chargement du gallon d'accumulation 15
5.3.4 Réinitialisation sur les réglages d'usine 15
5.3.5 Structure du régulateur 15
5.3.6 Réglage des fonctions d'économie d'énergie.... 16

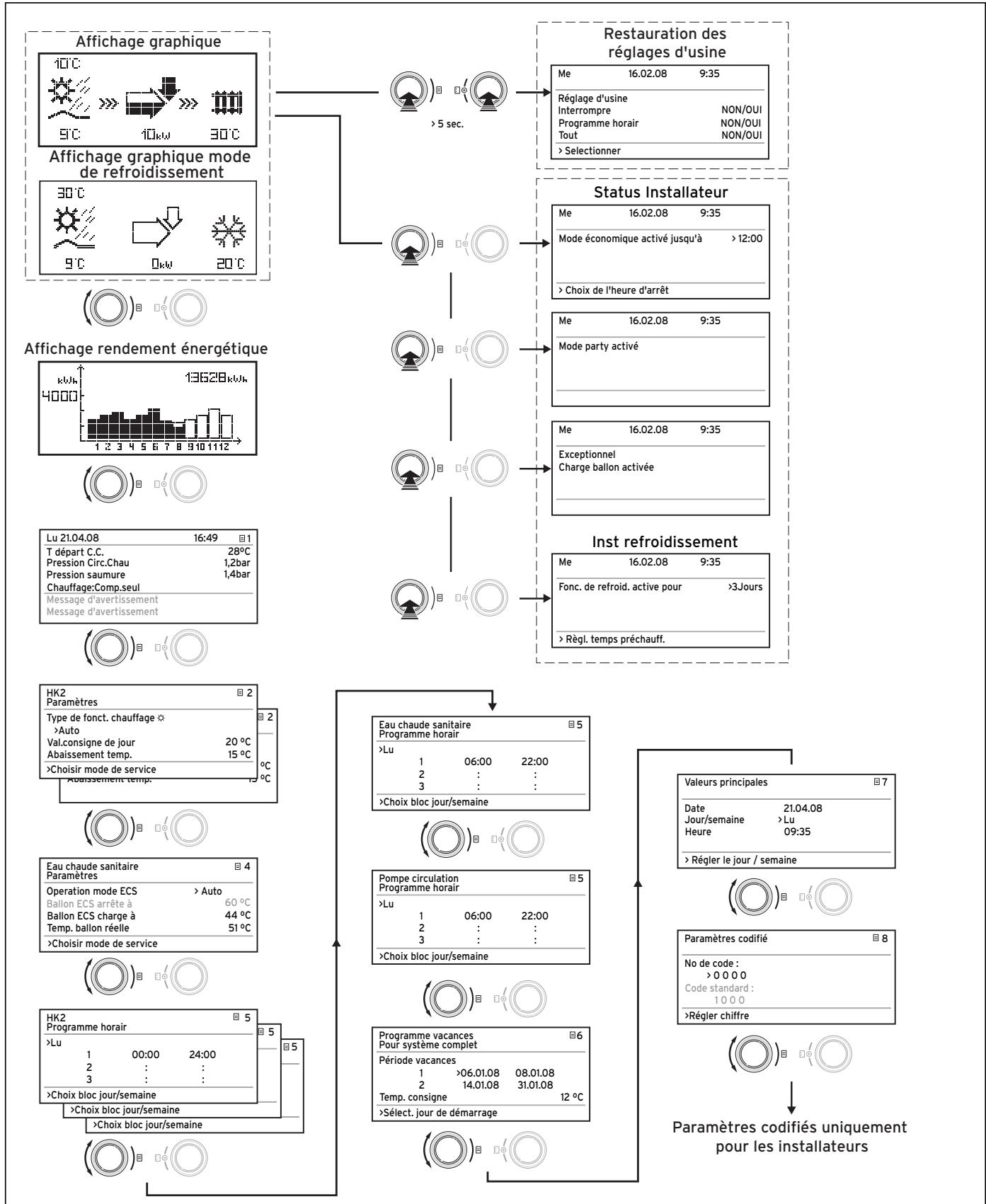

5.4 Schéma fonctionnel 17
5.5 Ecrans du niveau utilisé 18
5.6 Fonctions speciales 24
5.7 Mise en service de la pompe à chaleur 26
5.8 Mise à l'arrêt de la pompe à chaleur 26
5.9 Inspection 26
5.10 Elimination et diagnostic de panne 26
5.10.1 Messages d'erreurs sur le régulateur 26
5.10.2 Activation du mode de secours 27
5.10.3 Erreurs/pannes que vous pouvez éliminer .... 27
5.10.4 Messages d'ajretissement 27
5.10.5 Pannes temporaires 27
5.10.6 Panne 28
6 Garantie et service après-vente 29
6.1 Garantie constructeur 29
6.2 Service après-vente 29
7 Annexe 30
7.1 Caracteristiques techniques 30
7.2 Plaque signalétique 32
Généralités
Les pompes geoTHERM plus de Vaillant - que nous appelons pompes à chaleur dans la présente notice - sont disponibles dans les modèles suivants :
Tabl. 0.1 Désignations et références
| Désignation | Référence |
| VWS 64/2 | 0010005858 |
| VWS 84/2 | 0010005859 |
| VWS 104/2 | 0010005860 |
Les pompes à chaleur ont été conçues selon les techniques et les règes de sécurité en vigueur.
Leur conformité avec les normes à respecter a été certifiée.
Label de qualité « D-A-CH »
Label « VDE » (de l'association allemande de génie électrique, d'électronique et des technologies de l'information) et contrôle de sécurité
Le marquage CE permet d'attester que les apparciels de la série geoTHERM plus sont conformes aux exigences des directives en matière de compatibilité electromagnétique (directive 89/336/CEE). Les apparciels sont conformes au exigences élémentaires de la directive relative aux apparciels à basse tension (directive 73/23/CEE).
Les apparèils sont également conformes aux exigences de la norme EN 14511 (pompes à chaleur avec comprisseurs entrainés par moteur électrique pour le chauffage), aux exigences relatives au chauffage de locaux et au chauffage d'eau potable, ainsi qu'à la norme EN 378 (exigences techniques en matière de sécurité et exigences environnementales relatives aux systèmes de réfrigeration et aux pompes à chaleur).
Plaque signalétique

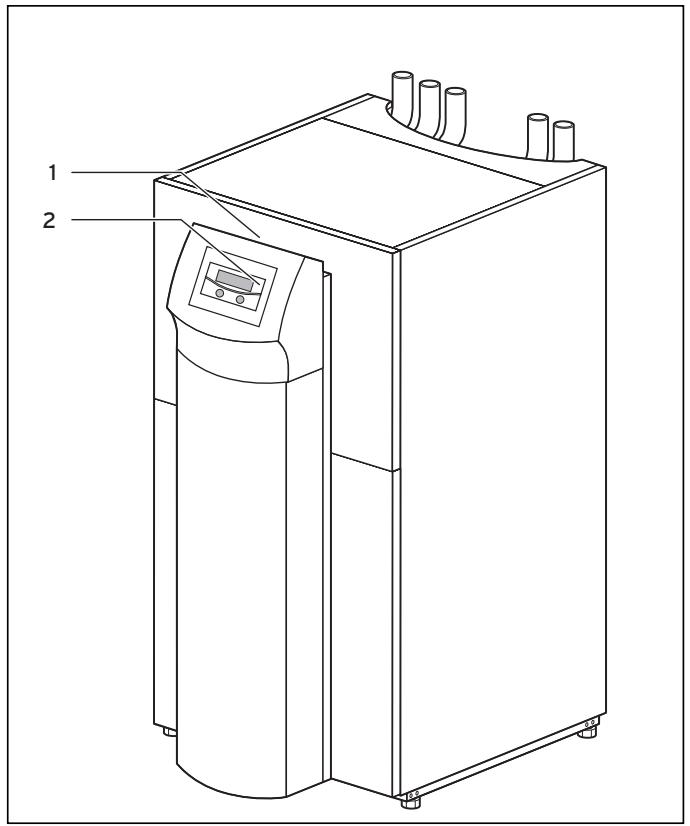

La plaque signalétique de la pompe à chaleur geoTHERM plus se trouve à l'intérieur, sur la tôle du fond de l'appareil. Une désignation se trouve également en haut, sur le chassin gris de la colonne (cf. également chap. 4.4, fig. 4.3). Les clients interressés par les aspects techniques trouveront en annexe au chapitre 7.2 une figure de la plaque signalétique et un tableau explicatif de ses symboles.
1 Remarques relatives à la documentation
Les consignes suivantes vous permettront de vous orienter dans l'ensemble de la documentation. En liaison avec la presente notice d'emploi, d'autres documents doivent également être observés.
Nous déclinons toute responsabilité en cas de dommages imputables au non-respect des générées instructions.
Pour l'installateur :
Notice d'installation geoTHERM plus n^0020052108
Les documents applicables englobent l'ensemble des notices qui décrivent la commande de la pompe à chaleur ainsi que les notices de tous les accessoires utilisés.
1.1 Conservation des documents
Conservez la presente notice d'emploi ainsi que tous les documents applicables afin qu'ils soient disponibles en cas de besoin.
Ces documents peuvent être conservés à l'intérieur du capot de la colonne.
En cas de déménagement ou de vente de l'appareil, remettez tous les documents au nouveau propriétaire.

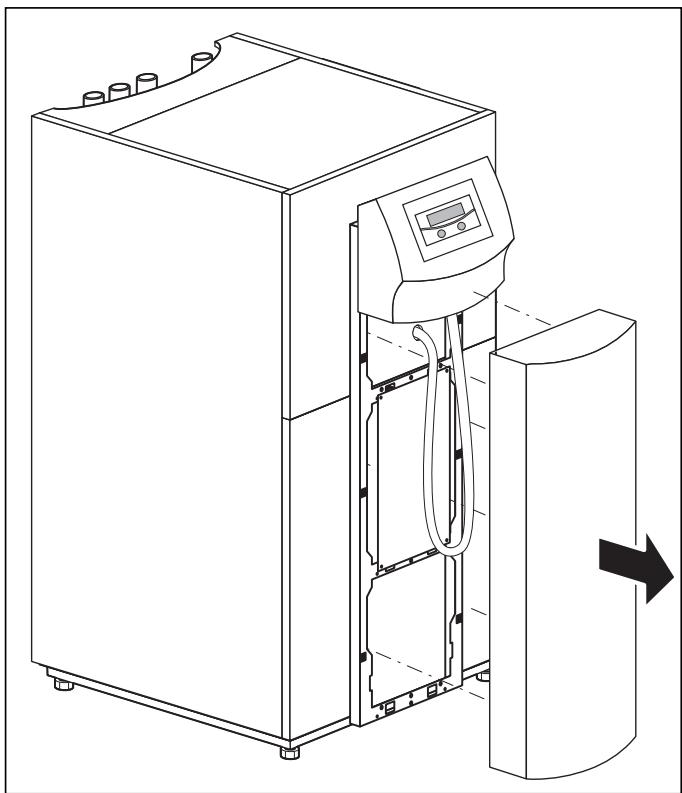

Fig. 1.1 Retrait de la protection de la colonne
1.2 Symboles utilisés
Les symboles suivants relatifs à la classification du danger, aux indications, aux activités et aux conseils en matière d'économie d'énergie sont utilisés dans cette notice.
| Danger! Danger de mort et risque de blessures! | |
| Danger! Risque de brûlure et d'ébouillantage! | |
| Attention! Danger potentiel pour le produit et l'environnement! | |
| Remarque! Ce symbole renvoie à des informations importantes. |
Ce symbole vous indique un conseil en matière d'économie d'énergie. Il est possible de réaliser ce réglage par le biais, entre autres, de la régulation de la pompe à chaleur.
- Symbole d'une activités nécessaire
1.3 Validité de la notice
Cette notice est uniquement valable pour les pompes à chaleurursénignées dans le tableau 0.1.
2 Consignes de sécurité
Respectez impératifement les consignes de sécurité et les directives suivantes lors de l'utilisation de la pompe à chaleur :
- Veuillez vous informer en détails de l'utilisation de la pompé à chaleur auprès de votre installerateur sanitier.
- Lisez attentivement cette notice.
- Effectuez uniquement les opérations décrites dans cette notice.
Danger!
Risque de brûlures en cas de contact avec des éléments de la pompe à chaleur !
Les températures peuvent être élevées au niveau des éléments de la pompe à chaleur.
Ne touchez aucune conduite non isolée. Ne retirez aucun élément de protection (à l'exception de celui de la colonne, cf. chap. 1.1).
2.1 Agent frigorifique
Nous livrons la pompe à chaleur remplie de fluide frigorigène R 407 C. Il s'agit d'un fluide frigorigène exempt de chloré et sans influence sur la couche d' ozone.
R 407 C n'est pas inflatable. Il ne risque également pas d'explorer.
Danger!
Risque pour l'environnement!
Cet apparéil contient de l'agent frigorifique R 407 C qui ne doit enaucun cas se libérer dans l'atmosphère. Le R 407 C est un gaz à effet de serre fluoré visé par le protocole de Kyoto avec une valeur GWP de 1653 (GWP = Global Warming Potential).
L'agent frigorifique contenu dans l'appareil doit être vidangé complètement dans un réseau adapté avant la mise au rebut de l'appareil pour être ensuite recyclé ou éliminé conformément aux prescriptions.
Seuls des personnes agrées aux qualifications officiellement reconnues sont autorisés à effectuer ces travaux relatifs aux fluides frigorigènes.
Danger!
Risque de gelure en cas de contact avec le fluide frigorigène R 407 C!
Le fluide frigorigène peut provoquer des gelures en cas de contact avec les points de sortie du fluide :
En cas de fuites dans le circuit de l'agent frigorifique, ne pas respirer les gaz et vapeurs.
Evitez tout contact avec la peau et les yeux.
Remarque!
Le fluide frigorigène R 407 C ne présente aucun danger si l'exploitation et les conditions sont normales. Une utilisation inappropriée peut toutefois etre à l'origine de blessures et de dommages.
2.2 Interdiction de transformation
Danger!
Risque de blessures en cas de modifications inappropriées!
Toute intervention sur - ou modification de - la pompe à chaleur ou tout autre élément des installations de chauffage et de production d'eau chaude sanitaire est formellement interdite.
L'interdiction de procéder à des modifications est valable pour :
- les pompes à chaleur geoTHERM plus,
- les éléments situés à proximé des pompes à chaleur geoTHERM plus,
- les conduites d'eau et les cables électriques.
Si vous procédez à des modifications sur la pompe à chaleur ou à proximité de l'appareil, vous devez toujours faire appel à un installerateur agréé.
- Ne jamais détruire ou-retirer les parties plombées et les dispositifs de sécurité des composants. Seuls les installateurs agreés et le service après-vente sont habilités à les modifier.
3 Remarques relatives à l'installation et au fonctionnement
Les pompes à chaleur Vaillant de type geoTHERM plus ont été conçues selon les techniques et les règles de sécurité en vigueur. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel oumettre en danger la vie de l'utilisateur comme d'un tiers; des répercussions négatives sur l'appareil ou d'autres matérielaux pourraient aussi s'ensuivre.
La conception de cet apparéil ne permet pas que des personnes (y compris des enfants) dont la mobilité et les capacities sensorielles ou mentalles sont réduites puissant l'utiliser ; cette restriction concerne également celles qui ne disposent pas de l'expérience ou des connaissances requises, à moins qu'elles ne recoivent l'assistance de personnes qui se porteront garantes de leur sécurité et les instruiront sur le maniement de l'appareil.
Veillez à ne pas laisser les enfants sans surveillance car ils ne doivent enaucun cas jouer avec l'appareil.
Danger!
Danger de mort pour le personnel non qualifié !
L'installation, l'inspection et la réparation sont du ressort exclusif d'un professionnel. Les travaux sur les éléments électriques et le circuit frigorifique都需要 en particulier une qualification appropriée.
3.1 Utilisation conforme de l'appareil
La fonction des pompes à chaleur Vaillant du type geotherm est de générer de la chaleur pour les installations de chauffage central à eau chaude en circuit fermé ainsi que pour la production d'eau chaude sanitaire.
Toute autre utilisation est considérée comme non-conformé à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages susceptibles d'en résultat. L'utilisateur en assume alors l'entière responsabilité.
L'utilisation conforme de l'appareil comprend le respect :
- le respect des notices d'emploi et d'installation
- le respect de tous les autres documents d'accompagnement applicables
- le respect des conditions d'inspection et d'entretien.
Attention!
Toute utilisation abusive est interdite.
3.2 Choix du lieu de montage
Le lieu de montage doit pouvoir permettre une installation correcte de la pompe à chaleur ainsi que l'entretien de celle-ci.
- Demandez à votre installerateur sanitaire quelles sont les dispositions nationales en vigueur dans le domaine de la construction.
Le lieu de montage doit être sec et complètement protégé contre le gel.
3.3 Nettoyage et entretien
N'utilisez pas de détergent ou de produit abrasif qui risquerait d'endommager la protection.
Remarque!
Nettoyez la protection de votre pompe à chaleur avec un chiffon humide et un peu de savon.
3.4 Contrôle de l'etat de service de la pompe à chaleur
Contrairement aux générateurs de chaleur fonctionnant sur la base des énergies fossiles, les pompes à chaleur geoTHERM plus Vaillant ne nécessitant aucune opération d'entretien couteuse.
Remarque!
Faites régulièrement appel à un installateur sanitaire pour contrôleur votre installation afin de garantir un fonctionnement économique de votre pompe à chaleur.
3.4.1 Pression de replissage de l'installation de chauffage
Contrôlez régulièrement la pression de replissage de l'installation de chauffage. La pression de replissage - qui doit se situer entre 1 et 2 bars - de votre installation de chauffage se lit sur le régulateur de la pompe à chaleur (cf. chap. 5.5). Si la pression d'eau est inférieure à 0,5 bar, la pompe à chaleur s'arrête automatiquement et un message d'erreur apparait.
Attention!
Risque d'endommagement par un écoulement d'eau en cas de fuite dans l'inhalation.
Fermez immédiatement la vanne d'arrêt d'eau froide en cas de fuites de la conduite d'eau chaude.
Débranche immédiatement la pompe à chaleur en cas de fuites dans l'installation de chauffage afin d'éviter toute fuite ultérieure.
Faites réparer vos fujites par un professionnel.
Remarque!
Le robinet d'arrêt d'eau froide n'est pas compris dans la fourniture de votre pompé à chaleur. Il doit installer à vos frais par votre installateur sanitaire. Ce dernier vous expliquera comment placer et manipuler cet élément.
3.4.2 Niveau et pression de replissage du circuit d'eau glycolée
Contrôlez régulièrement le niveau et la pression de l'eau dans le circuit d'eau glycolée. La pression de replissage du circuit d'eau glycolée (« Pression de la source de chaleur ») - qui doit se situer entre 1 et 2 bars - se lit sur le régulateur de la pompe à chaleur (cf. chap. 5.5). Si elle est inférieure à 0,2 bar, la pompe à chaleur s'arrête automatiquement et un message d'erreur apparait.
Attention!
Risque d'endommagement par fuites d'eau glycolée en cas de problèmes d'étanchéité de l'installation.
Désactivez immédiatement la pompe à chaleur en cas de fuites dans le circuit d'eau glycolée afin d'éviter toute fuite ultérieure.
Faites réparer vos fujites par un professionnel.
Attention!
Le circuit d'eau glycolée doit être rempli en quantité suffisante. Le cas échéant, vous risqueriez d'endommager l'inhalation.
Si le niveau d'eau glycolée a baisse au point de plus être visible dans le réservoir de compensation, effectuez un replissage.

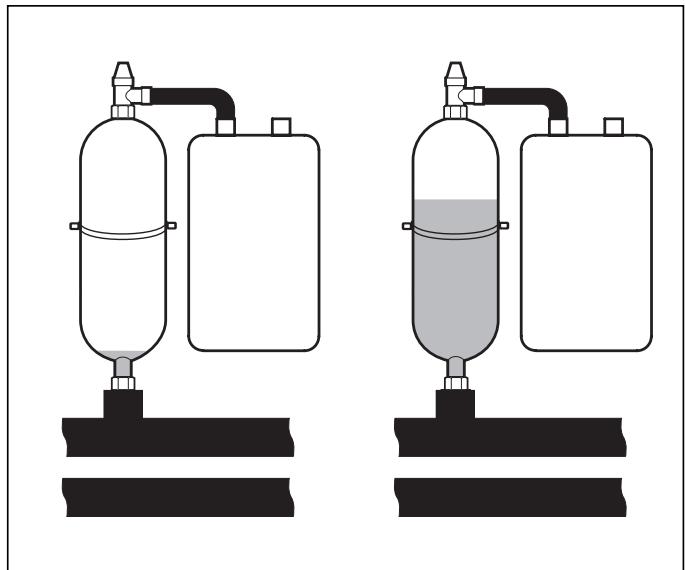

Fig. 3.1 Niveau de replissage du réservoir de compensation d'eau glycolée
Le fait que le niveau d'eau glycolée baisse durant le premier mois suivant la première mise en service est considéré comme normal. La température de la source de chaleur entraine également des variations de niveau. Ce dernier ne doit jamais descendre au point de ne plus être visible dans le réservoir de compensation.
Attention!
Seul du personnel qualifié est habilité à remplir le circuit d'eau glycolée de votre installation de pompé à chaleur.
Contrôlez régulièrement le niveau d'eau glycolée dans le réservoir de compensation; si celui-ci est trop bas, prévenez votre installerateur.
3.4.3 Formation de condensation (buée)
L'évaporateur, les pompes à eau glycolée, la tuyauterie du circuit de la source de chaleur et les éléments du circuit de fluide frigorigène sont isolés à l'intérieur de la pompe à chaleur afin d'éviter la formation d'eau de condensation. Si cela devait cependant se produit dans une faible mesure, elle serait récapurée par le bac à condensats. Ce dernier se trouve à l'intérieur, dans la partie inférieure de la pompe à chaleur. Sous l'effet d'un dégagement de chaleur à l'intérieur de la pompe à chaleur, l'eau de condensation apparaue s'évapore dans le bac à condensats. De faibles quantités d'eau de condensation peuvent eventuèlement s'écouler sous la pompe à chaleur. L'apparition d'eau de condensation en faible quantité ne représenté pas une anomalie de la pompe à chaleur.
3.5 Conseils d'économie d'énergie
Vous trouvrez ci-dessous des conseils qui vous aidrent à utiliser votre installation de pompé à chaleur en réalisant des économies d'énergie et d'argent.
3.5.1 Conseils généraux en matière d'économie d'énergie
On réalise déjà des économies d'énergie :
- Aérant correctement :
ne vous contentez pas d'entrouvrir la fenêtre mais ouvrez-la juste en grand 3 ou 4 fois par jour pendant 15 minutes en baissant les robinets thermostatiques ou le thermostat d'ambiance ;
- en ne couvrant pas les radiateurs ou ne plaçant pas d'objets devant afin que l'air rechauffé puisse circuler dans la pierce;
- Utiliser un dispositif de ventilation avec récapération de la chaleur.
Un dispositif de ventilation avec récapération de la chaleur permet de garantir une aération optimale en permanence (les fenêtres ne doivent donc pas être ouvertes). La télécommande du système permet d'adapter la ventilation aux besoin, le cas échéant.
- en contrôle l'étanchéité des portes et des fenêtres. Fermez les volets et baissez les stores pendant la nuit afin de minimiser les déperditions de chaleur;
- en ne plaçant pas la télécommande VR 90 - que vous aurez installée comme accessoire - dans des meubles ou dans un autre endroit afin qu'elle puisse librement détecter l'air ambiant en circulation;
- En consommant votre eau plus consciencieusement, c'est-à-dire en prénant des douches au lieu de bains de même qu'en remplaçant immédiatement les joints qui fuient et les robinets qui gouttent.
3.5.2 Comment faire des économies en utilisant correctement la régulation
Les économies suivantes se réalisent en utilisant correctement la régulation de votre pompé à chaleur.
La régulation de la pompe à chaleur vous permet de faire des économies :
- en sélectionnant la bonne température de départ du chauffage:
votre pompé à chaleur régule la température de départ du chauffage en fonction de la température ambiente que vous avez régée. Réglez donc une température ambiente qui soit suffisante pour votre comfort, p. ex. 20^ . Tout degré supplémentaire impliquerait une augmentation de la consommation d'énergie annuelle d'environ 6% .
- Pour le chauffage au sol, utiliser des courbes de chauffage < 0.4 . Les systèmes de chauffage avec radiateurs sont normalement concès pour pouvoir atteindre une température de départ maximal de 50^ pour des températures extérieures extrémement basses, cela correspond à des courbes de chauffage < 0.7 .
- Un réglage adapté de la température de l'eau chaude sanitaire:
Chauffer uniquement l'eau chaude sanitaire à la température appropriée en fonction de la finalité. Chaque chauffage supplémentaire entraine une consommation d'énergie inutile et les températures supérieures à 60^ occasionally une formation accrue de calcaire. Nous recommendons d'effectuer la production d'eau chaude sanitaire sans chauffage électrique d'appoint. La température d'eau chaude sanitaire maximale est fixée par la coupure haute pression dans le circuit frigorifique de la pompe à chaleur. Cette coupure correspond à une température d'eau chaude max. de 58^ environ.
- Réglage des périodes de chauffe adaptées au besoin individuel.
- Sélectionner correctement le mode de fonctionnement :
Durant la nuit ou en votre absence, nous vous recom-mandons de mettre le chauffage en mode Abaisse-ment.
- Chauffer de façon homogène :
Un programme de chauffe concu de façon judicieuse vous permettra de chauffer toutes les pièces de votre logement de façon uniforme et en fonction de votre utilisation.
- Utiliser un robinet thermostatique :
Associés au thermostat d'ambiance (ou régulateur barométrique), ces robinets thermostatiques vous permèttent d'adapter la température ambiente à vos besoins personnels et d'obtenir par là même un fonctionnement économique de votre installation de chauffage.
- Les durées de fonctionnement de la pompe de circulation doivent être adaptées le mieux possible au besoin réel.
- Pour de plus amples informations, adressez-vous à votre installerateur sanitaire. Ce dernier réglera votre installation de chauffage en fonction de vos besoiniers personnels.
- Vous trouvrez ces conseils parmi d'autres en matière d'économie d'énergie au chapitre 5.5. Les régliages du régulateur ainsi que la capacité d'économie d'énergie y sont brièvement décrits.
3.6 Recyclage et élimination des déchets
Votre pompè à chaleur de même que ses accessoires et ses emballages de transport se composent principalement de matériaux recyclables qui sont pas des ordures menagères : ils doivent bénéficier d'une élimination réglementaire.
Remarque!
Veuillez respecter les prescriptions légales en vigueur dans votre pays.
Veillez à ce que l'appareil usageé et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur.
Attention!
Une élimination non conforme aux règes de l'art présente un danger pour l'environnement !
Le recyclage du fluide frigorigène doit être du ressort exclusif de professionnels.
3.6.1 Apparel
Si vous Pompe à chaleur comporte ce sigle, cela signifie qu'à l'issue de la période d'utilisation, elle ne doit pas être éliminée avec les ordures menagères.
Etant donné que cette pompe à chaleur n'est pas soumise à la loi allemande sur la mise en circulation, la reprise et l'élimination d'appareils électriques etlectroniques (Elektro- und Elektronikgerätegesetz-ElektroG -loi allemande sur les appareils électriques et electroniques), aucune élimination gratuite auprès d'une décharge communale n'est prévue.
3.6.2 Emballage
Veuillez confier le recyclage de l'emballage de transport au spécialiste qui a installé l'appareil.
3.6.3 Agent frigorifique
La pompe à chaleur Vaillant est remplie d'agent frigorifique R 407 C.
Attention!
Cet apparéil contient le fluide frigorigène R 407 C. Le fluide frigorigène ne doit parvenir dans l'atmosphère. Le R 407 C est un gaz à effet de serre fluoré visé par le protocole de Tokyo avec une valeur GWP de 1653 (GWP = Global Warming Potential).
La vidange complète du fluide dans un récipient approprié est donc obligatoire avant que ne commence la procédure d'élimination de l'appareil, le fluide devant être ensuite recyclé ou retraité en conformité avec les directives.
Danger!
Risque de gelure en cas de contact avec le fluide frigorigène R 407 C!
Le fluide frigorigène peut provoquer des gelures en cas de contact avec les points de sortie du fluide :
En cas de fuites dans le circuit de l'agent frigorifique, ne pas respirer les gaz et vapeurs.
Evitez tout contact avec la peau et les yeux.
Remarque!
Le fluide frigorigène R 407 C ne présente aucun danger si l'exploitation et les conditions sont normales. Une utilisation inappropriée peut toute fois être à l'origine de blessures et de dommages.
4 Description des apparèils et du fonctionnement
4.1 Principe de fonctionnement
Les pompes à chaleur se composent de circuits indépendants à l'intérieur desquels des liquides ou des gaz transportent la chaleur de la source de chaleur au système de chauffage. Des échangeurs thermiques couplent ces circuits qui fonctionnent avec des fluides différents (eau glycolée/eau, fluide frigorigène et eau de chauffage). Ces échangeurs de chaleur permettent le passage de la chaleur d'un fluide à haute température à un fluide à bassé température.
C'est la source géothermique qui alimente la pompe à chaleur geoTHERM plus de Vaillant.
Fig. 4.1 Utilisation de la source géothermique
Fig. 4.2 Fonctionnement de la pompe à chaleur
Le système se compose de circuits autonomes, coupés par des échéangeurs de chaleur. Les différents circuits sont les suivants:
- le circuit de source de chaleur qui transmet l'énergie de cette dernière au circuit frigorifique;
- le circuit frigorifique qui transmet la chaleur - par évaporation, condensation, liquefaction et expansion - au circuit d'eau de chauffage;
- le circuit d'eau de chauffage qui alimente le chauffage ainsi que la production d'eau chaude sanitaire du ballon.
4.2 Fonctionnement du circuit frigorifique
L'évaporateur (1) raccorde le circuit frigorifique à la source géothermique dont il capte l'énergie thermique. Le fluide frigorigène change alors d'été et s'évapore. Le circuit frigorifique est également relié au système de chauffage auquel il remet la chaleur via le condenseur (3). Le fluide frigorigène redevient ainsi liquide, il se condense.
L'énergie thermique ne pouvant se transmettre que d'un corps à la température supérieure vers un corps à la température inférieure, la température du fluide frigorigène dans l'évaporateur doit être inférieure à celle de la source géothermique. A l'inverse, la température du fluide frigorigène dans le condenseur doit être plus élevé que celle de l'eau de chauffage afin de pouvoir y remettre la chaleur.
Un compresseur (2) et un détendeur (4) - situés entre l'évaporateur (1) et le condenseur - établissant ces différentes températures dans le circuit frigorifique. Le fluide frigorigène sort de l'évaporateur (1) sous forme
de vapeur et se dirige vers le compresseur qui le densifie. Là, la pression et la température de la vapeur de fluide frigorigène augmentent considérablement. Le fluide passée ensuite par le condenseur où il transmet sa chaleur par condensation à l'eau de chauffage. Il arrive alors sous forme liquide au détendeur : sa pression et sa température baissent alors considérablement. Cette température est désormais inférieure à celle de l'eau glycolée ou de l'eau qui circule à travers l'évaporateur (1). Le fluide frigorigène peut ainsi de nouveau capter de la chaleur dans l'évaporateur (1) pour s'y évaporer et=gagner le compresseur. Le circuit peut alors recommencer.
Le régulateur intégré permet au besoin d'activer au besoin le chauffage électrique d'appoint.
Pour éviter la formation de condensats à l'intérieur de l'appareil, les canalisations du circuit de source de chaleur et du circuit frigorifique sont isolées contre le froid. Un bac collectera les condensats qui viendrait quand même à se former, les condensats s'éçouant ensuite sous l'appareil. Il est donc possible que des gouttelettes se forment sous l'appareil.
Les pompes à chaleur geoTHERM plus de Vaillant dispos- sent d'une fonction additionnelle de refroidissement qui fournit - lorsque les températe extérieures sont élevées - une fraîcheur/agréable dans les pieces d'habitation qui sont en mode été. C'est le principe du refroidissement « passif » qui entre en action pour les pompes Vaillant avec fonction de refroidissement : la chaleur des pieces d'habitation passant par exemple par un chauffage de plancher pour returner dans le sol. L'eau de chauffage recueille la chaleur des pieces d'habitation et la transmet - par le biais d'une technologie de transmission spéciale à l'intérieur de la pompe à chaleur - à l'eau glycolée qui est plus froide, cette dernière convoyant la chaleur dans le sol.
4.3 Fonctions supplémentaires automatiques
Protection contre le gel
Le régulateur dispose d'une fonction de protection contre le gel. Cette fonction protège l'installation de chauffage contre le gel, quel que soit le mode de fonctionnement.
Si la température extérieure devient inférieure à 3^ , la température d'abaisissement se définit automatiquement par défaut pour chaque circuit de chauffage.
Protection du gallon contre le gel
Cette fonction se déclènche automatiquement, dés que la température réelle du gallon devient inférieure à 10^ . Le gallon est alors chauffé à 15^ . Cette fonction intervient aussi au niveau des modes de fonctionnement « Arrêt » et « Auto » et cela, en autonomie par rapport aux programmes horaires.
Contrôle des sondes externes
Les capteurs dont vous installation a besoin dépendant du profil hydraulique sélectionné lors de la première mise en service. La pompe à chaleur contrôle automatiquement et en permanence la présence ainsi que le fonctionnement de toutes les sondes.
Dispositif de sécurité en cas de manque d'eau de chauffage
Un capteur de pression analogue detecte un évientuel manque d'eau et arrêté la pompe à chaleur dés que le manomètre indique une pression d'eau inférieure à 0,5 bar. Il redémarre la pompe automatiquement dés que le manomètre indique une pression d'eau supérieure à 0,7 bar.
Protection de blocage de pompe et de soupape
Afin d'éviter le blocage des pompes de chauffage, de circulation ou d'eau glycolée ou de la soupape d'inversion d'eau chaude UV1, les pompes et la soupape qui n'ont pas fonctionné depuis 24h sont activées lesunes après les autres pendant environ 20 secondes.
Dispositif de sécurité en cas de manque d'eau glyco-lee (uniquement VWS)
Un capteur de pression analogique survoie un manque éventuel d'eau glycolée et arrêté la pompe à chaleur dés que la pression d'eau tombe au-dessous de 0,2 bar et que la mémoire d'erreurs affiche l'erreur 91.
La pompe à chaleur se remet automatiquement en service dés que la pression d'eau glycolée dépasse 0,4 bar. Lorsque la pression d'eau glycolée passe au-dessous de 0,6 bar pendant plus d'une minute, un message d'alertissement s'affiche au menu 1.
Système protecteur pour circuits de chauffage au sol sur tous les systèmes hydrauliques sans ballon d'accumulation (p. ex. sur schéma hydraulique 5 et 6)
Si la température de départ du chauffage mesurée dans le circuit de chauffage du plancher dépasse pendant plus de 15 minutes une valeur déterminée, la pompe à chaleur s'arrête avec le message d'erreur 72. Si la température du départ de chauffage redescend en dessous de cette valeur et l'erreur se remet à zéro, la pompe à chaleur se remet automatiquement en marche.
Attention! Risque d'endommagement du plancher. Veillez à ce que des températures trop élevées n'endommagent pas le sol qui est chauffé; sélectionnez en conséquence la valeur du système de protection des circuits de chauffage au sol.
Contrôle des phases
L'ordre et la présence des phases (champ magnétique rotatif tournant à droite) de l'alimentation en tension 400V sont contrôlés en permanence lors de la première mise en service et durant le fonctionnement. Si l'ordre n'est pas respecté ou si une phase est omise, la pompe à chaleur s'éteint alors afin d'éviter tout endommagement du compresseur.
Protection contre le gel
La température de sortie de la source de chaleur est constamment mesurée. Si la température de sortie de la source de chaleur descend en dessous d'une valeur déterminée, le compresseur s'arrête provisoirement avec le message d'erreur 20 ou 21. Si cette erreur se produit trois fois de suite, une coupure du système suite à une erreur se produit.
Pour les pompes à chaleur geoTHERM VWS, vous pouvez régler la valeur (réglage d'usine -10°C) pour la protection contre le gel dans l'assistant d'installation A4.
4.4 Structure de la pompe à chaleur geoTHERM plus
Les types suivants de pompe à chaleur sont disponibles. Les différents types de pompes suivants se distinguent avant tout par leur rendement calorifique.
Tabl. 4.1 Vue d'ensemble des différents modèles
| Désignation | Puisance de chauffage (kW) |
| Pompes à chaleur eau glycolée/eau (S0/W35) | |
| VWS 64/2 | 5,9 |
| VWS 84/2 | 8,0 |
| VWS 104/2 | 10,4 |
Fig. 4.3 Vue avant
Légende de la fig. 4.3
1 Autocollant avec code de désignation de la pompe à chaleur
2 Console de commande
Fig. 4.4 Vue arrêté
Legendede la fig.4.4
1 Retour balloon d'eau chaude sanitaire
2 Fluide frigoporteur en direction de la pompe à chaleur
3 Fluide frigoporteur provenant de la pompe à chaleur
4 Poignées de transport
5 Traversée de cable raccord électrique
6 Retour chauffage
7 Départchauffage
5 Utilisation
5.1 Comment se familiariser avec le régulateur et le commander
L'ensemble de la programmation de la pompe à chaleur se fait à l'aide des deux dispositifs de réglage (et du régulateur.
Le dispositif de réglage sert à Sélectionner (en appuyant) et à modifier les paramètres.
(en tournant). Le dispositif de réglage sert à seLECTIONner le menu (en tournant) et à activer les fonctions spéciales (en appuyant).
Fig. 5.1 Vue d'ensemble de la commande
Legende
1 Désignation menu
2 Le curses indique le paramètre besoini.
3 Numéro menu
4 Dispositif de réglage.
Positionner le paramètre (tourner), sélectionner le paramètre (appuyer)
5 Dispositif de réglage.
Selectionner le menu (tourner), activer le mode de fonctionnement spécial (appuyer)
6 Ligne d'information (à l'exemple d'une demande de manipulation)
Commande typique (au niveau utilisateur)
- Tournez le dispositif de réglage jusqu'à ce que vous ayez sélectionné le menu requis.
- Tournez le dispositif de réglage à partir de ce que vous ayez sélectionné le paramètre à modifier.
- Appuyez sur le dispositif de réglage pour marquer le pa-ramètre à modifier. Le pa-ramètre s'affiche en foncé.
- Tournez le dispositif de réglage, pour modifier la valeur de réglage du paramètre.
- Appuyez sur le dispositif de réglage pour accepter la valeur de réglage modifiée.
5.2 Réglage des menus et paramètres
| Réglage précédent | Réglage modifié | |
| Programme vacances 6Pour système completPériodes1 >06.01.08 08.01.082 14.01.08 30.01.08Temp. consignee 12°C>Réglage du jour de démarrage | Valeurs principales 7Date >21.04.08Jour/semaine LuHeure 09:35>Régler le jour | |
| Valeurs principales 7Date >21.04.08Jour/semaine LuHeure 09:35>Régler le jour | Régler le jour/semaine | |
| Valeurs principales 7Date 21.04.08Jour/semaine >LunHeure 09:35>Régler le jour/semaine | Valeurs principales 7Date 21.04.08Jour/semaine >LunHeure 09:35>Régler le jour/semaine | |
| Valeurs principales 7Date 21.04.08Jour/semaine >LunHeure 09:35>Régler le jour/semaine | Valeurs principales 7Date 21.04.08Jour/semaine >MaHeure 09:35>Régler le jour/semaine |
5.3 Description du régulateur
L'installateur a reglé tous les paramètres de fonctionnement sur des valeurs préregliées lors de la mise en service, ce qui permet un fonctionnement optimal de la pompe à chaleur. Vous avez cependant la possibilité de régler vous-même les modes de fonctionnement ainsi que les différentes fonctions et de les adapter.
5.3.1 Circuits possibles pour l'installation
Le régulateur peut commander les circuits d'installation suivants:
- un circuit de chauffage ;
- unallon d'eau chaude sanitaire à chauffage indirect ;
- une pompe de circulation d'eau chaude ;
- un circuit accumulator.
Pour agrandir le système, à l'aide d'un circuit accumulator, il est possible de raccorder jusqu'à six autres modules de circuit de mélangeur VR 60 (accessoires) avec deux circuits de mélangeur chacun.
Les circuits de mélangeur sont programmés à l'aide du régulateur sur la console de commande.
Pour une commande plus/agréable, il est possible de raccorder les huit premiers circuits de chauffage aux apparéils de commande à distance VR 90.
5.3.2 Régulation du bilan énergétique
La régulation du bilan énergétique est valable uniquement pour les circuits hydrauliques sansallon d'accumulation.
Pour un fonctionnement à la fois rentable et parfait de la pompe à chaleur, il est nécessaire de réglementer le démarrage du compresseur. C'est en effet lors du démarriage que le compresseur subit les charges les plus élevées. En réglient le bilan énergétique, il est possible de minimiser les procédures de démarriage de la pompe à chaleur, sans pour autant renconcer au comport qu'offre une température ambiente agréable.
Au même titre que les autres régulateurs de chauffage commandés par les conditions atmosphériques, le régulateur mesure la température extérieure et calcule une température départ de consigne suivant une courbe de chauffage. Le calcul du bilan énergétique s'effectue de la manière suivante: chaque minute, la différence entre la température départ de consigne et la température départ réelle est calculée. le valeurs obtenues sont alors ajoutées les ones aux autres :
1 degré minute [°min] = différence de température de 1
K pour une durée d'une minute (K = Kelvin)
La pompe à chaleur est automatiquement redémarrée des qu'un certain déficit de chaleur est atteint. Elle s'arreteès que la quantité calorifique acheminée est égale au déficit de chaleur préalablement détecté.
Plus la valeur négative préréglée est élevée, plus les temps d'intervalle de marche / d'arrêt du compresseur sont longs.
5.3.3 Principe de chargement du ballon d'accumulation
Le gallon d'accumulation est régulé en fonction de la température départ de consigne. La pompe à chaleur se met àchauffer, dés que la température indiquée par la sonde de température de tête du gallon d'accumulation VF1 devient inférieure à la température de consigne. Elle chauffe jusqu'à ce que la sonde de température basse du gallon d'accumulation RF1 ait atteint la température de consigne + 2K.
Si la température indiquée par la sonde de température de tête VF1 n'excède pas la température de consigne de plus de 2K, le gallon d'accumulation est également chargé après un changement du gallon d'eau chaude sanitaire (rechargement précoce): VF1 < T VL température de consigne + 2K.
5.3.4 Réinitialisation sur les réglages d'usine
Attention!
Effacement par inadvertance des réglages spécifique !
Si vous rétablissez le réglage d'usine pour la régulation, cela peut effacer des réglages spécifique de l'installation et l'installation peut s'arrêter. L'installation ne peut pas être endommagée.
- Dans l'affichage de base, appuyez simultanément sur les deux dispositifs de réglage pendant 5 secondes min.
Vous pouvez ensuite désirir de restaurer les paramètres du réglage usine soit uniquement pour les programmes horaires, soit pour l'ensemble des valeurs.
5.3.5 Structure du régulateur
Un affichage graphique apparait dans l'affichage de base. Ce graphique donne accès à tous les autres écrans disponibles. Il réapparaît automatiquement chaque fois que vous n'actionnez pas le dispositif de réglage pendant un certain temps.
La commande du régulateur se répartit sur quatre niveaux :
Le niveau utilisateur est destiné à l'utilisateur.
Dans le chap. 5.4, tous les écrans du régulateur sont représentés sous la forme d'un schéma fonctionnel. Une description détaillée des écrans est fournie dans le chap. 5.5.
Les paramètres codifiés (menu C1 - C9, D1 - D5, I1 - I5 et A1 - A9) sont réservés à l'installateur et protégés contre les déréglages involontaires par un code.
En tant qu'utilisateur, vous pouvez parcourir les menus des paramètres codifiés et afficher les paramètres de réglage spécifique à l'installation, mais vous ne pouvez pas modifier les valeurs.
5 Utilisation
Dans les menus C1 à C9, l'installateur spécialisé règle les paramètres spécifiques à l'installation.
Les menus D1 à D5 permettent à l'installateur spécialisé d'utiliser et de tester la pompé à chaleur en mode Diagnostic.
Les menus I1 à I5 fournissent des informations générales sur les réglages de la pompe à chaleur.
Les menus A1 à A9 guident l'installeur spécialisé à travers le menu d'installation pourmettre en service la pompe à chaleur.
L'affichage et la sélection de Fonctions spéciales (p. ex. la fonction Economie) est également possible pour l'utilisateur. La procédure d'activation des fonctions spéciales est décrite dans le chap. 5.6.
Le quatrième niveau contient les fonctions d'optimisation de l'installation et peut être régé uniquement par l'installateur via vrDIALOG 810/2.
5.3.6 Réglage des fonctions d'économie d'énergie
Le chap. 5.5 comprend aussi les réglages de la pompe à chaleur qui permettent de réduire les dépenses énergétiques. Cela est possible grâce à un réglage optimal du régulateur du bilan énergétique de la pompe à chaleur avec sonde de température extérieure.
Ce symbole vous indique un conseil en matière d'économie d'énergie.
5.4 Schéma fonctionnel
Fig. 5.2 Ecrans du niveau de l'utilisateur
*) les écrons représentés en grise dépendent du schéma hydraulique régle
5.5 Ecrans du niveau utilisateur
Les tableaux ci-dessous vous décrivent et vous expliquent les différents menus du régulateur.
Tabl. 5.1 Paramètres réglables à partir du niveau de l'utilisateur
| Ecran affché | Description |
| Affichage graphique (écran principal) Cet affichage montre l'état actuel du système. Celui-ci s'affiche cha-que fois que vous n'actionnez pas le dispositif de réglage lors de l'affichage d'un autre écran. | |
| Température extérieure (ici : 10°C) | |
| Température d'entrée de la source de chaleur : sonde de température ; dans l'exemple 9°C | |
| Sous la flèche, la puissance de la source de chaleur est affichée (dans l'exemple 10 kW). Le degré de noirceur de la flèche représentée graphiquement l'efficacité en énergie de la pompe à chaleur dans l'état de service donné. | |
| La puissance de la source de chaleur ne doit pas être mise sur le même plan que la puissance de chauffage. La puissance de chauffage correspond env. à la puissance de la source de chaleur + la puissance du com-presseur | |
| Elle est entièrement remplaie lorsque le compresseur ou le chauffage d'appoint électrique est en marche. | |
| Les >> à gauche et à droite clignotent lorsque le compresseur est en marche, extrait de l'énergie de l'environnement et alimentente le système de chauffage. | |
| Les >> de droite clignotent dans le cas de l'alimentation du système de chauffage (p. ex. par le chauffage électrique d'appoint uniquement). | |
| La pompé à chaleur est en mode « Chauffage ». En outre, la température du départ de chauffage est affichée (dans l'exemple 30°C). | |
| Ce symbole indique que le gallon d'eau chaude saitière est chauffé ou que la pompé à chaleur est prête à fonctionner. La température à l'intérieur du gallon d'eau chaude saitière s'affiche également. | |
| Le symbole affiche que la pompé à chaleur est en mode refroidissement. La température actuelle du départ de chauffage est affichée sous le symbole (dans l'exemple 20°C). |
Ecran affché
Lu 21.04.08
16:49
1
Température départ C.C.
28
Pression eau glycolée
1,4 bar
Chauffage uniqueness comp.
Message d'ajretissement
Message d'advertissement
Description

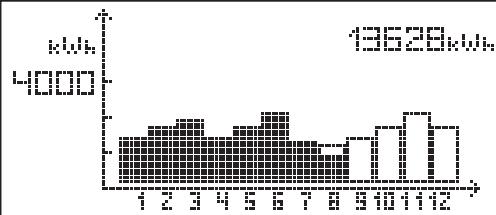

Ecran rendement énergétique
Indique la quantité d'énergie gagnée à partir de l'environnement pour chacun des douze mois de l'année en cours (bâton noir). Les bâtons transparents indiquent les mois à venir de l'année en cours, la hauteur du bâton indique correspond quant à elle au rendement enregistré le mois de l'année précédente (comparaison possible). Lors de la première mise en service, la hauteur des bâtons est égale à 0, aucune information n'avant préalablement été enregistrée.
L'échelle (4000 kWh dans l'exemple) s'adapte automatiquement à la valeur mensuelle la plus élevé.
La somme totale du rendement ambient depuis la mise en fonctionnement est affichée en haut à droite (dans l'exemple : 13628 kWh).
Le jour, la date, l'heure ainsi que la température de départ, la pression de l'installation de chauffage et la pression de la source de chaleur sont affichés.
Température départ réelle : Température de départ actuelle dans l'appareil.
Pression circuit chauffage : Capteur de pression circuit de chauffage
Pression source de chaleur: Pression de la source de chaleur (capteur de pression, circuit de source de chaleur, pression d'eau glycolee)
Chauffage uniquement comp.: ce message d'etat indique l'etat de service actuel.
Les possibilities sont les suivantes :
Chauffage uniqueness comp.
Chauffage comp. et chauffage d'appoint
C.C.: appoint seul
C.C.: en attente
ECS : en attente
ECS: comp. seul
ECS: appoint seul
Délestage: ECS
Délestage: veille
Mode acceléré
Antigel C.Chauffage
Antigel balloon ECS
Protect. anti-légionnelles
Antiblocage pompes
Délestage Veille
Purge
Désactivation pour cause de dysfonctionnement : Chauffag
Désactivation pour cause d'erreurs : Chauffag
Désactivation pour cause de dysfonctionnement : ECS
Désactivation pour cause d'erreurs : ECS
Panne
Désactivation pour cause d'erreurs
Arrêttemporaire
CH Comp overrun
DHW Comp overrun
Cooling & DHW
Temp. Ret. Élevée
En cas d'états de service critiques, un message d'avertissement s'affiche dans les deux lignes d'affichage inférieures. Ces lignes sont vides lorsque l'état de service est normal.
Tabl. 5.1 Paramètres réglaces au niveau utilisateur (suite)
Tabl. 5.1 Paramètres réglaces au niveau utilisateur (suite)
| Ecran affché | Description | Réglage d'usine |
| HK2 2 Paramètres Type de fonctionnement chauffage >Auto val.consigne de jour 22°C Abaisissement temp. 15°C > Sélection mode fonctionnement | La température ambiente de consignee est la tem- pérature sur laquelle le chauffage doit se régler en mode « Chauffage » ou pendant la plage horaire. Remarque: Sélectionnez la valeur de consignee ambi- ante de telle sorte que la température soit juste suf- fisante pour votre comfort personnel (p. ex. 20°C). Tout degré supplémentaire impliquérerait une aug- mentation de la consommation d'énergie annuelle d'environ 6%. La température d'abaisissement est la température sur laquelle le chauffage est régulé au cours de la durée d'abaisissement. Une température d'abaisissement propre à chaque circuit de chauffage peut être régée. Le mode de fonctionnement régle déterminé les con- ditions dans lesquelles le circuit de chauffage doit être régulé. Les modes de fonctionnement suivants sont dispos- nibles pour les circuits de chauffage : Auto : commutation du circuit de chauffage au terme d'un programme horsaire régiable entre les modes de fonctionnement chauffage et abaisissement. Eco : commutation du circuit de chauffage au terme d'un programme horsaire régiable entre les modes de fonctionnement chauffage et arrêt. Le circuit de chauffage est alors éteint au cours de la durée de l'abaisissement, si la fonction de protection contre le gel (qui dépend de la température extérieure) n'a pas été activée. Chauffage : le circuit de chauffage, indépendam- ment d'un programme horsaire régiable, est régulé sur la température ambiente de consigne. Abaissement : le circuit de chauffage, indépendam- ment d'un programme horsaire régiable, est régulé sur la température d'abaisissement. Arrêt : le circuit de chauffage est arrêté si la fonc- tion de protection contre le gel (qui dépend de la température extérieure) n'a pas été activée. Remarque : D'autres circuits de chauffage apparaissent si la con- figuration de l'installation le permet. | Température ambi- ante de consignee : 20°C Température d'abaisissement : 15°C |
Tabl. 5.1 Paramètres réglaces au niveau utilisateur (suite)
| Ecran affché | Description | Réglaged'usine | ||
| Eau chaude 4ParamètresType de fonctionnement WW Auto AutoTemp. d'eau chaude max. 60°C 60°CTemp. d'eau chaude min. 44°C 44°CTempérature du gallon réelle 51°C 51°C | Pour les ballons d'eau chaude sanitaire raccordés ainsi que pour le circuit de circulation, les modes de fonctionnement « Auto», « Marche » et « Arrêt » sont possibles.La température maximale d'eau chaude indique jusqu'à chaque température le gallon d'eau chaude sanitaire doit être chaufé.La température minimale d'eau chaude sanitaire indique une valeur limite; si la température du gallon est inférieure à cette dernière, cela entraine le chauffage du gallon.Remarque: la température maximale d'eau chaude ne s'affiche que si le chauffage électrique d'appoint pour la production d'eau chaude est débloqué.Sans chauffage électrique d'appoint, la coupure de régulation du capteur de pression du circuit frigorifique limite la température finale de l'eau chaude sanitaire qui n'est donc pas régloable!Température du gallon réelle: température à l'intérieur du gallon d'eau chaude sanitaire.Nous recommendons une production d'eau chaude sanitaire sans chauffage électrique d'appoint. Cela permet de fixer la température d'eau chaude sanitaire maximal par le biais de la coupure de haute pression dans le circuit fri-gorifique de la pompe à chaleur. Cette coupure correspond à une température d'eau chaude sanitaire maximal d'environ 58°C. Pour minimier au maximum les démarra-ges de la pompe à chaleur, sélectionner une température d'eau minimale qui soit la plus BASSE possible. | Tempé-rature minimale d'eau chaude 44°C | ||
| HK2 5Programme horair | Le menu Programmes horaires HK2 vous permit derégler les durées de chauffage en fonction de chaque cir-cuit de chauffage.Vous avez la possibilité d'enregistrer jusqu'à trois durées de chauffage par jour/par bloc. La régulation s'effectue sur la courbe de chauffage régée et sur la température ambi-ante de consigne régée.En fonction de la convention passée avec l'exploitant du réseau de distribution, ou de la conception de la maison, il est possible de renconcer des périodes d'abaisement.Les exploitants du réseau de distribution proposent leurs propres tarifs, avantageux, pour les pompes à chaleur.Pour des raisons économiques, il peut être interéssant d'utiliser le courant de nuit plus avantageux.Congernant les maisons à bas profil énergétique (norme en Allemagne à partir du ler février 2002 :ordonnance sur les économies d'énergie), il est possible de renconcer à un abaisement de la température ambiante en raison des pertes de chaleur minimes de la maison.La température d'abaisement souhaitée doit être réglée dans le menu 2. | Lu.-Di.Oh00-24h00 | ||
Tabl. 5.1 Paramètres réglaces au niveau utilisateur (suite)
| Ecran affché | Description | Réglage d'usine |
| Eau chaude 5Programme horair | Le menu Programmes horsaires eau chaude permet de régler les temps de chauffage du gallon d'eau chaude sanitaire.Vous avez la possibilité d'enregistrer jusqu'à trois durées de chauffage par jour/par bloc. | Lu. - Ve.6:00 - 22:00 hSa.7:30 - 23:30 hDi.7:30 - 22:00 h |
| >Lun1 06:00 22:002 : :3 : : | La préparation d'eau chaude doit être activée uniquement aux moments où de l'eau chaude est réalisément pulsée. Veuillez régler cette programmati-on selon vos besoin minimums.Example pour les personnes exerçant une activités professionnelle : une première plage horaire de 6 à 8 h et une seconde de 17 à 23 h peut permettre de réduire la consommation d'énergie par la production d'eau chaude sanitaire. | |
| >Sélection bloc jour/semaine | ||
| Pompe circulation 5Programme horair | Le menu Programmes horsaires pour pompe de circ-ulation permet de régler les heures de service de la pompe de circulation.Vous avez la possibilité d'enregistrer jusqu'à trois durées de chauffage par jour/par bloc.En cas de réglage du type de fonctionnement eau chaude (voir menu 3) sur « MARCHE», la pompe de circulation tourne en permanence. | Lu. - Ve.6:00 - 22:00 hSa.7:30 - 23:30 hDi.7:30 - 22:00 h |
| >Lun1 06:00 22:002 : :3 : : | Le programme horsaire de la pompe de circulation doit correspondre au programme horsaire de l'eau chaude et les plages horsaires peuvent, si nécessaire, encore être réduites.Si la température d'eau chaude souhaitée est attein- te suffisamment rapidement sans que la pompe de circulation ne soit activée, celle-ci peut être désac-tivée.II est également possible d'activer la pompe de circu-lation sur une courte durée via des interrupteurs électroniques situés à proximité des points de puisa- ge et raccordés à la pompe à chaleur (prince de la minuterie de l'éclairage de la cage d'escalier). Les durées de fonctionnement de la pompe de circulation peuvent ainsi être adaptées le moyen possible au be-soin réel.Consultez également votre installerateur sanitaire. |
Tabl. 5.1 Paramètres réglaces au niveau utilisateur (suite)
| Ecran affché | Description | Réglage d'usine |
| Programme vacances 6Pour système completPériodes1>06.01.08 08.01.082 14.01.08 30.01.08Temp. consigne 12°C>Réglage du jour de démarrage | Pour le régulateur et tous les composants système raccordés, il est possible de programmer deux périodes de vacances avec une indication de date. Vous pouvez en outre régler la température d'ambiance de consigne souhaïée pour les vacances, c'est-à-dire indépendamment du programme horsaire donné. À l'issue de la période de vacances, le régulateur commute à nouveau automatiquement sur le mode de fonctionnement sélectionné aparavant. L'activation du programme de vacances n'est possible que dans les modes Auto et Eco.Les circuits de chargement du gallon ou les circuits de la pompe de circulation raccordés passent automatiquement en mode ARRÊT au cours du programme de vacances.Les circuits de chargement du gallon ou les circuits de la pompe de circulation raccordés passent automatiquement en mode ARRÊT au cours du programme de vacances.Les absences plus longues se règlent dans l'écran « Programmation vacances ». La température de consigne sélectionnée pour cette période doit être la plus BASSE possible.La production d'eau chaude sanitaire ne fonctionne pas durant cette période. | Période 1:01.01.2003 -01.01.2003Période 2:01.01.2003 -01.01.2003Température de consigne : 15 °C |
| Valeurs principales 7Date 21.04.08Jour/semaine LuHeure 09:35>Valeurs régables | Dans le menu Données de base , vous pouvez régler la date actuelle, le jour de la semaine, et si le signal DCF n'est pas disponible, l'houre actuelle pour le régulateur.Ces réglages influencient tous les composants racordés du système. | |
| Paramètres codifié 8N° de code :>0 0 0 0>réglage chiffre | Pour accéder à l'interface protégée (niveau installateur), le code d'accès correspondant doit être saisi. Appuyez une fois sur le dispositif de réglage E pour lire les paramètres de réglage sans entrez de code.Vous pouvè des ensuite lire tous les paramètres codifiés en tournant le dispositif de réglage E mais vous ne pouvè pas les modifier. En tant qu'utilisateur, vous pouvè visuaiser tous les menus des pa-ramètres codifiés sans entrez de code, mais vous ne pouvè pas les modifier attention ! N'essayez pas d'accéder aux paramètres codifiés en saississant des données quelsconques.Toute modification intempestive des paramètres spécifique à l'installation peuvent occasionner des pannes ou des dommages à la pompè à chaleur. |
5.6 Fonctions spéciales
La sélection des fonctions spéciales est possible dans l'écran principal. Pour cela, appuyez sur le dispositif de réglage gauche.
Pour modifier les paramètres, vous devez tourné le dispositif de réglage. Vous pouvez selectionner les fonctions spéciales suivantes:
- Fonction Economie : appuyez 1 fais sur le dispositif de réglage.
- Fonction Arrêt occasionnel : appuyez 2 fois sur le dispositif de réglage.
- Alimentation unique du gallon : appuyez 3 fois sur le dispositif de réglage.
- Mode refroidissement: appuyez 4 fois sur le dispositif de réglage.
Pour activer une des fonctions, il suffit de la sélectionner. La fonction Economie requiert la saisie supplémentaire de l'heure jusqu'à laquelle la fonction Economie doit être valable (régulation sur la température d'abaissement).
L'affiche de base apparait soit après la fin de la fonction (temps atteint) ou en appuyant à nouveau sur le dispositif de réglage.
Tabl. 5.2 Fonctions spéciales
| Ecran affché | Description | ||
| Me 16.02.08 9:35 | Fonction économique : La fonction économique vous permit d'abaisser la durée de chauffage pendant une période définissable. Entrez la fin de la fonction économique au format hh:mm (heure : minu- te). | ||
| Mode économique activé | |||
| >Sélectionner fin d'heure | |||
| Me 16.02.08 9:35 | Fonction Arrêt occasionnel : La fonction Arrêt occasionnel vous permit de poursuivre les durées de chauffage et d'eau chaude sanitaire jusqu'àu prochain début de chauffage, sans période de coupure. Vous ne pouvez utiliser la fon-c tion Arrêt occasionnel que pour les circuits de chauffage ou d'eau chaude dont les réglages sont effectuels dans les modes de fonction-nement « Auto » ou « ECO » . | ||
| Mode Arrêt occasionnel activé | |||
| Chargement unique du gallon : cette fonction vous permit de charger le gallon d'ECS indépendam- ment du programme en cours. | |||
| Me 16.02.08 9:35 | |||
| Exceptionnel Chargementallon activé | |||
Tabl. 5.2 Fonctions spéciales (suite)
| Ecran affché | Description | ||
| Me | 16.02.08 | 9:35 | Mode Refroidissement : Durée de refroidissement : ARRET/1 à 99 jours. Si le mode refroidissement est actif, - le symbole d'un cristal de glace apparait à l'affichage graphique. |
| Fonction de refroidissement active pour | >3 jours | ||
L'entrée en jours (de 0 à 99) de la durée de service de la fonction de refroidissement est obligatoire dans cette même fonction. L'affichage de base apparait soit après la fin de la fonction (temps atteint) ou en appuyant à nouveau sur le dispositif de réglage.
Attention!
Risque de sous-depassement du point de condensation et formation de condensation!
Veillez impératifement à ne pas régler trop bas la température de départ du chauffage en mode de refroidissement.
Meme une température de départ de 20^ garantit une fonction de refroidissement suffisante.
- Restaurer les réglages d'usine : maintenez appuyé pendant plus de 5 secondes le dispositif de réglage et le dispositif de réglage. Vous pouvez ensuite désirir de restaurer les paramètres du réglage usine soit uniquement pour les programmes horaires, soit pour l'ensemble des valeurs.
Tabl. 5.3 Restauration des réglages d'usine
| Ecran affiché | Description | ||
| Me | 21.04.08 | 9:35 | Les régles d'usine sont restaurés. |
| Réglage d'usine | Attention ! Confiez la restauration des régles d'usine à l'installateur spécifique. Les régles spécifiques de l'installation sont remis à zéro. L'installation peut être mise hors fonction. L'installation ne peut pas être endommagée. | ||
| Interrompre | NON/OUI | ||
| Programme horair | NON/OUI | ||
| Tout | NON/OUI | ||
| >Valeurs régables | Appuyez simultanément sur les deux/dispositifs de réglage pendant au moins 5 secondes pour appeler le menu Réglage d'usine. | ||
5.7 Mise en service de la pompe à chaleur
La mise en service de votre pompé à chaleur est effectue après l'installation par votre installateur sanitaire. Une nouvelle mise en service est inutilie si votre pompé à chaleur s'est mise hors secteur de façon incontrôlee en raison d'une chute de tension (panne de courant, fusible defectueux ou désactivé). La pompé à chaleur geoTHERM plus dispose d'une fonction de réinitialisation automatique, c'est-à-dire qu'elle returne automatiquement a son etat initial, a condition de ne pas etre en dérangement. Comment proceder en cas de panne : cf. chap. 5.10.
5.8 Mise à l'arrêt de la pompe à chaleur
La déactivation de la pompe à chaleur n'est possible qu'avc la console de commande, étant donné que le chauffage et la production d'eau chaude sanitaire se dé-sactivent dans les menus correspondants (cf. chap. 5.4, Ecrans du niveau de l'utilisateur).
Remarque!
En cas d'absolu nécessité, pourmettre l'in installation de la pompe à chaleur entiement hors tension, débranchez la sécurité de votre installation de chauffage.
5.9 Inspection
Une inspection / un entretien réguliers de l'appareil sont nécessaires pour garantir fonctionnement et fiabilité ainsi que longévité.
Danger!
Si les inspections / les entretiens ne sont pas effectués, il existe des risques de dommages du matériel et des personnes.
Seul un professionnel agréé est habilité à inspector, entretenir et réparer les installations.
Afin de garantir la longévité de toutes les fonctionnalités de l'appareil Vaillant et de ne pas modifier l'état de série certifié, seules les vérables pieces de rechange Vaillant sont autorisées pour l'entretien et/ou la remise en état!
Les catalogues en vigueur des pieces de rechange contiennent les pieces éventuelles requises.
Pour obtenir des informations supplémentaires, veuillez vous adresser au service après-vente Vaillant.
5.10 Elimination et diagnostic de panne
5.10.1 Messages d'erreurs sur le régulateur
Les messages d'erreurs s'affichent à l'écran env. 20 sec. après l' apparition des erreurs et sont enregistrés dans l'historique des pannes du régulateur si l'erreur est présente pendant env. 3 min., où l'installateur peut les appeler ultérieurement.
Fig. 5.3 Message d'erreur dans la mémoire d'erreurs du menu I1
| Historique de pannes | 11 |
| Numéro de la panne | >1 |
| Code de la panne | 41 |
| 16.02.08 07:18 | |
| error | |
| Sonde source de chaleur T3 |
Les types de pannes suivants peuvent être rencontres lors du réglage des pompes à chaleur geoTHERM :
- Panne des composants qui sont raccordées via l' eBUS.
- Pannes temporaires
La pompe à chaleur reste en fonctionnement. L'erreur s'affiche et disparait automatiquement quand la cause de l'erreur est éliminée.
- Désactivation pour cause d'erreurs
La pompe à chaleur est désactivée. Elle peut être redémarrée après élimination de la cause de l'erreur par l'infallateeur spécialisé et après remise à zéro des erreurs.
- De plus, d'autres erreurs/pannes peuvent apparaître sur l'appareil ou l'installation.
| ! | Attention ! Panne sur la pompe à chaleur ! Prévenez immidiatement votre société d'installation si des messages d'erreur non répertoriés dans les tableaux 5.7 à 5.4 s'affichent à l'écran de la console de commande. N'essayez pas d'éliminer seul la cause de la panne. |
| Remarque ! Seul un professionnel est habilité à remédier aux pannes suivantes. Consultez votre installerateur sanitaire ou le service après-vente Vaillant si vous n'êtes pas certain de pouvoir éliminer celui la cause de la panne ou si celle-ci se repète. |
5.10.2 Activation du mode de secours
L'installateur a la possibilité - en fonction du type de panne - d'effectuer un réglage permettant à la pompe de continuer de fonctionner sur un mode de secours (par le biais du chauffage électrique d'appoint intégré) jusqu'à élimination de la panne et cela, pour le mode chauffage (affichage « Chauffage prioritaire »), le mode eau chaude sanitaire (affichage « Eau chaude sanitaire prioritaire ») ou les deux (affichage « Chauffage prioritaire/Eau chaude sanitaire prioritaire »); cf. colonne « Mode de secours » des tableaux ci-dessous.
5.10.3 Erreurs/pannes que vous pouvez éliminer
Tabl. 5.4 Autres anomalies
| Signes de pannes | Cause possible | Mesures d'élimination |
| Bruits dans le circuit de chauffage. | Impuretés dans le circuit de chauffage. | Purgez le circuit de chauffage. |
| Pompe défectueuse. | ||
| Air dans le circuit de chauffage |
5.10.4 Messages d'advertisement
Les messages d'advertissement suivants n'occasionnent pas de panne pendant le fonctionnement de la pompe à chaleur. La pompe à chaleur n'est pas désactivée. Relevez les codes et textes d'erreur et soumettez-les à l'instantiateur spécialisé lors de la prochaine inspection.
Tabl. 5.5 Messages d'advertisement, pas de coupure
| Code de la panne | Texte d'erreur/description |
| 26 | Côté pression compréseur surchauffe |
| 36 | Pression de l'eau glycolée faible |
5.10.5 Pannes temporaires
La pompe à chaleur est arrêtée provisoirement et redémarre automatiquement quand la cause de l'erreur a été éliminée.
Selon l'erreur, la pompe à chaleur se remet automatiquement en marche après 5 ou 60 minutes.
Relevez les codes et textes d'erreur et soumettez-les à l'insealleur spécialisé lors de la prochaine inspection.
Tabl. 5.6 Pannes temporaires
| Code de la panne | Texte d'erreur/description |
| 20 | Protection antigel surveillance sortie de la sourceDifférence de température de la source de chaleur » valeur régée « Diff. temp. T3 T8 »Ce message d'erreur est désactivé par défaut et ne peut être activé que via vrDIALOG paramètre« Ecart de temp. autorisé » (un écart 20 K signifie désactivé). |
| 22 | Protection antigel de source de chaleur, surveillance de sortie de la sourceTempérature de la sortie de la source de chaleur trop BASSE(« Paramètre Protection antigel dans le menu A4) |
| 27 | La pression du fluide frigorigène est trop élevéLe commutateur haute pression intégré s'est dé-clenché à 30 bar (g).La pompe à chaleur peut redémarrer au plus+tôt après un temps d'attente de 60 min. |
| 28 | Pression du fluide frigorigène trop faibleLe manocontact de haute pression intégré s'est dé-clenché à 1,25 bar (g). |
| 29 | Pression de l'agent frigorifique hors de la plageEn cas d' apparition de l'erreur deux fois de suite, la pompé à chaleur ne peut redémarrer au plus+tôt qu'après 60 min d'atte. |
5.10.6 Panne
Des erreurs provoquant l'arrêt de la pompe à chaleur peuvent se produit.
Tabl. 5.7 Désactivation pour cause d'erreurs
| Code de la panne | Texte d'erreur/description | Mode de secours |
| 32 | Panne sonde T8 source de chaleur Court-circuit dans la sonde | possible |
| 33 | Erreur du capteur de pression du circuit de chauffage Court-circuit dans le capteur de pression | |
| 34 | Erreur capteur de pression pour l'eau glycolée Court-circuit dans le capteur de pression | possible |
| 40 | Panne sonde sortie comp.T1 Court-circuit dans la sonde | possible |
| 41 | Panne sonde entrée d'air T3 Court-circuit dans la sonde | possible |
| 42 | Panne sonde retour Pompe à Chaleur T5 Court-circuit dans la sonde | possible |
| 43 | Panne sonde départ Pompe à Chaleur T6 Court-circuit dans la sonde | possible |
| 44 | Erreur de sonde extérieure AF Court-circuit dans la sonde | possible |
| 45 | Panne sonde ballon SP Court-circuit dans la sonde | possible |
| 46 | Panne sonde départ VF1 Court-circuit dans la sonde | possible |
| 47 | Panne sonde retour RF1 Court-circuit dans la sonde | possible |
| 48 | Panne sonde départ VF2 Court-circuit dans la sonde | Fonction-nement WW possi-ble |
| 52 | Les sondes ne correspondent pas au plan hydraulique | - |
| 60 | Protection antigel surveillance sortie de la source Apparition de l'erreur 20 trois fois de suite | possible |
| 62 | Protection antigel surveillance sortie de la source Apparition de l'erreur 22 trois fois de suite | possible |
Tabl. 5.7 Désactivation pour cause d'erreurs (suite)
| Code de la panne | Texte d'erreur/description | Mode de secours |
| 72 | Température de départ trop élevé pour le chauffage au solLa température de départ dépasse pen-dant plus de 15 minutes une valeur déter-minée (temp. HK max. + hystériscompr. + 2K). | - |
| 81 | La pression du fluide frigorigène est trop élevéApparition de l'erreur 27 trois fois de suite | possible |
| 83 | Pression du fluide frigorigène trop faible, vérifier la source de chaleurApparition de l'erreur 28 trois fois de suite | possible |
| 84 | Pression de l'agent frigorifique hors de la plageApparition de l'erreur 29 trois fois de suite | possible |
| 90 | Pression de l'installation de chauffage trop faiblePressure <0,5 barLa pompe à chaleur s'accêté puis se remet automatiquement en marche si la pression dépasse 0,7 bar. | - |
| 91 | Pression d'eau glycolée trop BASSEPressure <0,2 barLa pompe à chaleur s'accêté puis se remet automatiquement en marche si la pression dépasse 0,4 bar. | possible |
| 94 | Défaillance de phase contrôle le fusibleUne ou plusieurs phases sont suppri-mées. | possible |
| 95 | Mauvais sens de rotation du compresseur change. phasesOrdre des phases incorrect | possible |
| 96 | Erreur capteur de pressionCircuit de refroidisCourt-circuit dans le capteur de pression | possible |
- Contactez un installerateur spécialisé.
Remarque!
Seul un installateur spécialisé peut éliminer la cause de l'erreur et remettre à zéro le code d'erreur.
Une fois que l'installateur spécialisé a éliminé la cause de l'erreur et remis l'erreur à zéro, il peut remettre la pompe à chaleur en service.
6 Garantie et service après-venture
6.1 Garantie constructeur
Si vous souhaitez bénéficier de la garantie constructeur, l'appareil doit impérativement avoir été installé par un installateur qualifié et agrée. Nous accordons une garantie constructeur au propretaire de l'appareil conformément aux conditions générales de vente Vaillant locales et aux contrats d'entretien correspondants.
Seul notre service après-vente est habilité àrial procédér à des travaux s'inscrivant dans le cadre de la garantie.
6.2 Service après-vente
Téléfax: (026) 409 72 -19
Vaillant GmbH
Postfach 86
Riedstrasse 12
CH-8953 Dietikon 1/ZH
Telefon: (044) 744 29 -29
Telefax: (044) 744 29 -28
Case postale 4
CH-1752 Villars-sur-Glaine 1
Téléfon: (026) 409 72 -10
Téléfax: (026) 409 72 -14
7 Annexe
7.1 Caractéristiques techniques
Tabl. 7.1 Caracteristiques techniques
| Désignation | Unité | VWS 64/2 | VWS 84/2 | VWS 104/2 |
| Référence | - | 0010005858 | 0010005859 | 0010005860 |
| Hauteur sans raccords | mm | 1200 | ||
| Largeur | mm | 600 | ||
| Profondeur sans colonne | mm | 650 | ||
| Profondeur avec colonne | mm | 840 | ||
| Poids | ||||
| - Avec emballage | kg | 162 | 169 | 173 |
| - Sans emballage | kg | 147 | 154 | 158 |
| - Opérationnel | kg | 157 | 164 | 168 |
| Tension nominale | ||||
| - Circuit de chauffage/ventilateur | 3/N/PE 400 V 50 Hz | |||
| - Circuit de commande | 1/N/PE 230 V 50 Hz | |||
| - Chauffage d'appoint | 3/N/PE 400 V 50 Hz | |||
| Fusible, passif | A | 3 x 16 | 3 x 16 | 3 x 16 |
| Courant de démarriage | ||||
| - Sans limiteur de courant de démarriage | A | 26 | 40 | 46 |
| - Avec limiteur de courant de démarriage | A | <16 | <16 | <16 |
| Puisance électrique absorbée | ||||
| - Min. pour B-5W35 | kW | 1,3 | 1,8 | 2,3 |
| - Max. pour B20W60 | kW | 3,1 | 3,8 | 4,9 |
| - Chauffage d'appoint | kW | 6 | 6 | 6 |
| Type de protection EN 60529 | - | IP 20 | ||
| Raccord hydraulique | ||||
| - Chauffage début et retour | mm | G 11/4", diamètre 28 | ||
| - Source de chaleur début et retour | mm | G 11/4", diamètre 28 | ||
| Circuit de la source de chaleur (circuit d'eau glycolée) | ||||
| - Type d'eau glycolée | - | Ethylène glycol 30% | ||
| - Pression de fonctionnement max. | MPa (bar) | 0,3 (3) | ||
| - Température d'entrée min. | °C | -10 | ||
| - Température d'entrée max. | °C | 20 | ||
| - Débit volumique nominal dT 3K | I/h | 1431 | 1959 | 2484 |
| - Hauteur de refoulement résiduelle dT 3K | mbar | 342 | 270 | 231 |
| - Débit volumique nominal dT 4K | I/h | 1073 | 1469 | 1863 |
| - Hauteur de refoulement résiduelle dT 4K | mbar | 437 | 392 | 406 |
| - Puisance électricité absorbée pompe | W | 132 | 132 | 195 |
| Circuit Chauffage Central | ||||
| - Pression de fonctionnement max. | MPa (bar) | 0,3 (3) | ||
| - Température de début min. | °C | 25 | ||
| - Température de début max. | °C | 62 | ||
| - Débit volumique nominal dT 5K | I/h | 1019 | 1373 | 1787 |
| - Hauteur de refoulement résiduelle dT 5K | mbar | 395 | 325 | 403 |
| - Débit volumique nominal dT 10K | I/h | 504 | 698 | 902 |
| - Hauteur de refoulement résiduelle dT 10K | mbar | 492 | 460 | 572 |
| - Puisance électricité absorbée pompe | W | 93 | 93 | 132 |
| Circuit de refroidis. | ||||
| - Type de fluide frigorigène | - | R 407 C | ||
| - Quantité | kg | 1,9 | 2,2 | 2,05 |
| - Surpression de fonctionnement admissible | MPa (bar) | 2,9 (29) | ||
| - Type de compresseur | - | Scroll | ||
| - Huile | I | Ester | ||
| - Capacité de remplissage en huile | I | 1,3 | 1,45 | 1,45 |
Tabl. 7.1 Caracteristiques techniques (Suite)
| Désignation | Unité | VWS 64/2 | VWS 84/2 | VWS 104/2 |
| Caracteristique des relatives à la puissance pompe à chaleur BOW35 dT5 | ||||
| - Puissance de chauffage | kW | 5,9 | 8,0 | 10,4 |
| - Puissance absorbée | kW | 1,4 | 1,9 | 2,4 |
| - Facteur de puissance/COP | - | 4,3 | 4,3 | 4,4 |
| BOW35 dT10 | ||||
| - Puissance de chauffage | kW | 5,9 | 8,1 | 10,5 |
| - Puissance absorbée | kW | 1,4 | 1,8 | 2,3 |
| - Facteur de puissance/COP | - | 4,3 | 4,5 | 4,6 |
| B5W55 | ||||
| - Puissance de chauffage | kW | 6,4 | 8,5 | 11,0 |
| - Puissance absorbée | kW | 2,2 | 2,7 | 3,4 |
| - Facteur de puissance/COP | - | 2,9 | 3,1 | 3,2 |
| Puissance refroidissement passif, départ : 18°C/retour : 22°C | kW | 3,8 | 5,0 | 6,2 |
| Puissance acoustique intérieure | dba | 46 | 48 | 50 |
| En conformité avec consignes de sécurité | - | Marquage CE Directive relative aux appeareils à basse tension 73/23/CEE Directive CEM 89/336/CEE EN 60335 ISO 5149 | ||
Attention!
Le R 407 C est un fluide frigorigène sans chlore sans influence sur la couche d' ozone.
Cependant, seuls sont autorisés les professionnels agreés à entretenir ou réparer les installations dans le cadre du service après-venture.
7.2 Plaque signalétique
Fig. 7.1 Exemple de plaque signalétique
| Vaillant GmbH Remscheid / Germany Serial-No. 21054500100028300006000001N1 | |
| VWS 64/2 DE AT CH | |
| IP 20 | |
| 3/N/PE 400V 50Hz | |
| 1/N/PE 230V 50Hz | |
| 3/N/PE 400V 50Hz | |
| P Max | 9,1 kW |
| P + 16 A | 3,1 kW |
| P | 6 kW |
| I | 26 A |
| I + 16 A | <16 A |
| Σ | -- I -- MPa (bar) |
| R407 C 1,9 kg 2,9 (29) MPa (bar) | |
| COP B0/W35 | 4,3 |
| COP B5/W55 | 2,9 |
| B0/W35 | 5,9 kW |
| B5/W55 | 6,4 kW |
| CE i D/E GS EMV | 21054500100028300006000001N4 |
Signification des symboles de la plaque signalétique
Tabl. 7.2 Explication des symboles
| Tension assignée comprésur | |
| Tension assignée pompes + régula- teur | |
| Tension assignée chauffage d'appoint | |
| PMax | Puisance assignée maximale |
| P+O+O+ | Puisance assignée comprésur, pompes et régulateur |
| P | Puisance assignée chauffage d'appoint |
| I | Courant de démarrage sans limiteur |
| I+16A | Courant de démarrage avec limiteur |
| Σ | Contenu du réservoir d'eau sani- taire |
| Surpression de calcul autorisé | |
| Type de fluide frigorigène | |
| Quantité de replissage | |
| Surpression de calcul autorisé | |
| COP | Coefficient de performance par température d'eau glycolée de 0°C et de départ du chauffage de 35°C |
| COP | Coefficient de performance pour une température d'eau glycolée de 5°C et de départ du chauffage de 55°C |
| Puisance de chauffage par tempé- rature d'eau glycolée de 0°C et de départ du chauffage de 35°C | |
| Puisance de chauffage pour une température d'eau glycolée de 5°C et de départ du chauffage de 55°C | |
| CE | Marquage CE |
| DVE | Marquage VDE-/GS |
| i | Lisez la notice d'emploi et d'installation! |
| IP 20 | Indice de protection contre l'humidité |
| A l'issue de la période d'utilisation, éliminez l'appareil en conformité avec la réglementation (pas dans les ordures menagères). | |
| 21054500100028300006000001N4 | Numéro de série (Serial Number) |
Per l'utilizzatore
Téléfax: (026) 409 72 -19
Vaillant GmbH
Postfach 86
Riedstrasse 12
CH-8953 Dietikon 1/ZH
Telefon: (044) 744 29 -29
Telefax: (044) 744 29 -28
Case postale 4
CH-1752 Villars-sur-Glâne 1
Téléfon: (026) 409 72 -10
Téléfax: (026) 409 72 -14
