MANUALE UTENTE GEOTHERM VAILLANT

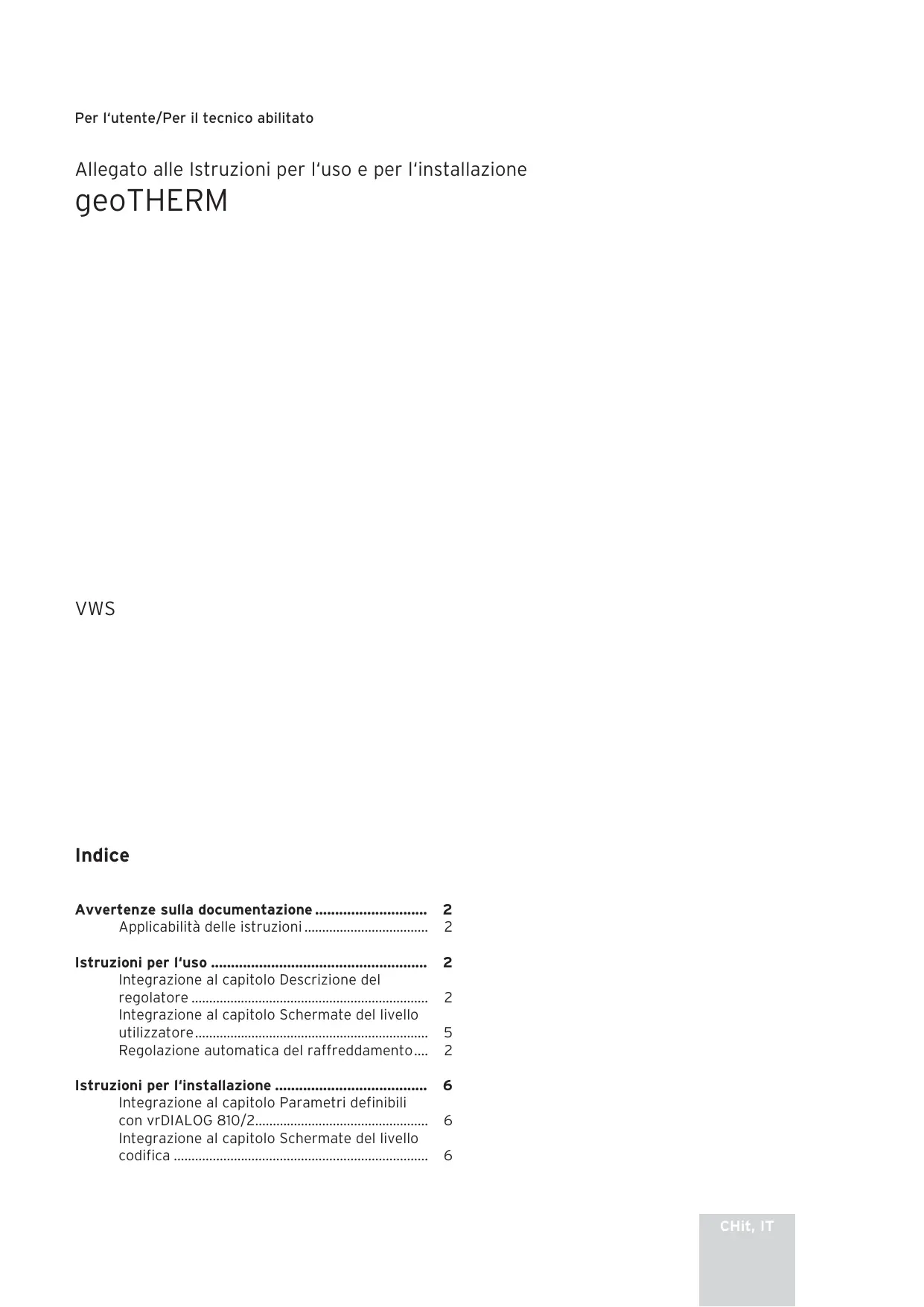

Allegato alle Istruzioni per l'uso e per l'installazione geoTHERM
VWS
Indices
Avvertenze sulla documentazione 2
Applicabilità delle istruzioni 2
Istruzioni per l'uso 2
Integrazione al capitolo Descrizione del regolatore 2
Integrazione al capitolo Schermate del livello utilizzatore 5
Regolazione automatica del raffreddamento.... 2
Istruzioni per l'installazione 6
Integrazione al capitolo Parametri definibili con vrDIALOG 810/2. 6
Integrazione al capitolo Schermate del livello codifica 6
Avvertenze sulla documentazione
Applicabilità delle istruzioni
Il presente Allegato alle Istruzioni per l'uso e per l'installazione vale esclusivamente per gli apparecchi Vaillant elencati nella seguente tabella.
Tab. 1 Apparecchi e numeroi di articolo
| Tipo | Dispositivo | Numero di articolo |
| geoTHERM | ||
| VWS 220/2 | 0010002797 | |
| VWS 300/2 | 0010002798 | |
| VWS 380/2 | 0010002799 | |
| VWS 460/2 | 0010002800 | |
| geoTHERM plus | ||
| VWS 64/2 | 0010005858 | |
| VWS 84/2 | 0010005859 | |
| VWS 104/2 | 0010005860 | |
| geoTHERM exclusiv, 230 V | ||
| VWS 63/2 | 0010005504 | |
| VWS 83/2 | 0010005505 | |
| VWS 103/2 | 0010005506 | |
| geoTHERM exclusiv, 400 V | ||
| VWS 63/2 | 0010002786 | |
| VWS 83/2 | 0010002787 | |
| VWS 103/2 | 0010002788 | |
Istruzioni per l'uso
Integrazione al capitolo Descrizione del regolatore
Regolazione automatica del raffreddamento
La regolazione automatica del raffreddamento viene esegita solo se lo schema idraulico installato è di dimensioni sufficienti e la pompa di calore supporta la funzione di raffreddamento.
La regolazione fornisce alla pompa di calore il consenso per il riscaldamento o il raffeddamento in funzione della temperatura esterna. A quello proposito, per il funzionamento con riscaldamento si tiene in considerazione l'effettiva temperatura esterna quando per il funzionamento con raffreddamento si considera il valore medio sulle 24 ore della temperatura stessa.
Valgono inoltre le condizioni di seguito descritte.
Riscaldamento:
Se la temperatura esterna è inferiore al limite di disinserimento impostabile,Viene emesso il consenso al riscaldamento.
Stand-by:
La pompa di calorie resta in stand-by quando le condizioni per riscaldamento o raffreddamento non vengono Soddisfatte o nei periodi di transizione tra riscaldamento e raffreddamento o tra raffreddamento e riscaldamento.
Raffreddamento:
Se la temperatura esterna effettiva è magiore del limite di disinserimento impostato e il valore medio della temperature esterna stessa è magiore del limite definite per l'avviamento del raffreddamento, la pompa di calore passa in raffreddamento.
Per evitare il passaggio diretto, energeticamente irragionevole, da riscaldamento a raffreddamento, la transizione avviene sempreattraverso un tempo intermediodi stand-by.
Per la transizione:
Riscaldamento Stand-by Raffreddamento
Il tempo di stand-by è parl a un minimo di sei ore. Durante il tempo di stand-by le condizioni per il riscaldamento (= temperatura esterna continuamente inferiore al limite impostato di disinserimento) non devono mai essere soddisfatte.
Per la transizione:
Raffreddamento Stand-by Riscaldamento
La condizione di riscaldamento deve essere soddisfatta continuamente più da sei ore. Segue quindi un periodo di stand-by di almeno sei ore, durante il quale la condizione per il riscaldamento deve essere soddisfattaanche continuamente prima che avvenga il passaggio al riscaldamento.
Le condizioni complessive di transizione per i passaggi descritti sono quindi:
Peripassaggi:
Riscaldamento Stand-by Riscaldamento
Raffreddamento Stand-by Raffreddamento
I tempi minimi previsti per la temperatura esterna in relazione al limite di disinserimento non vengono tenuti in considerazione.

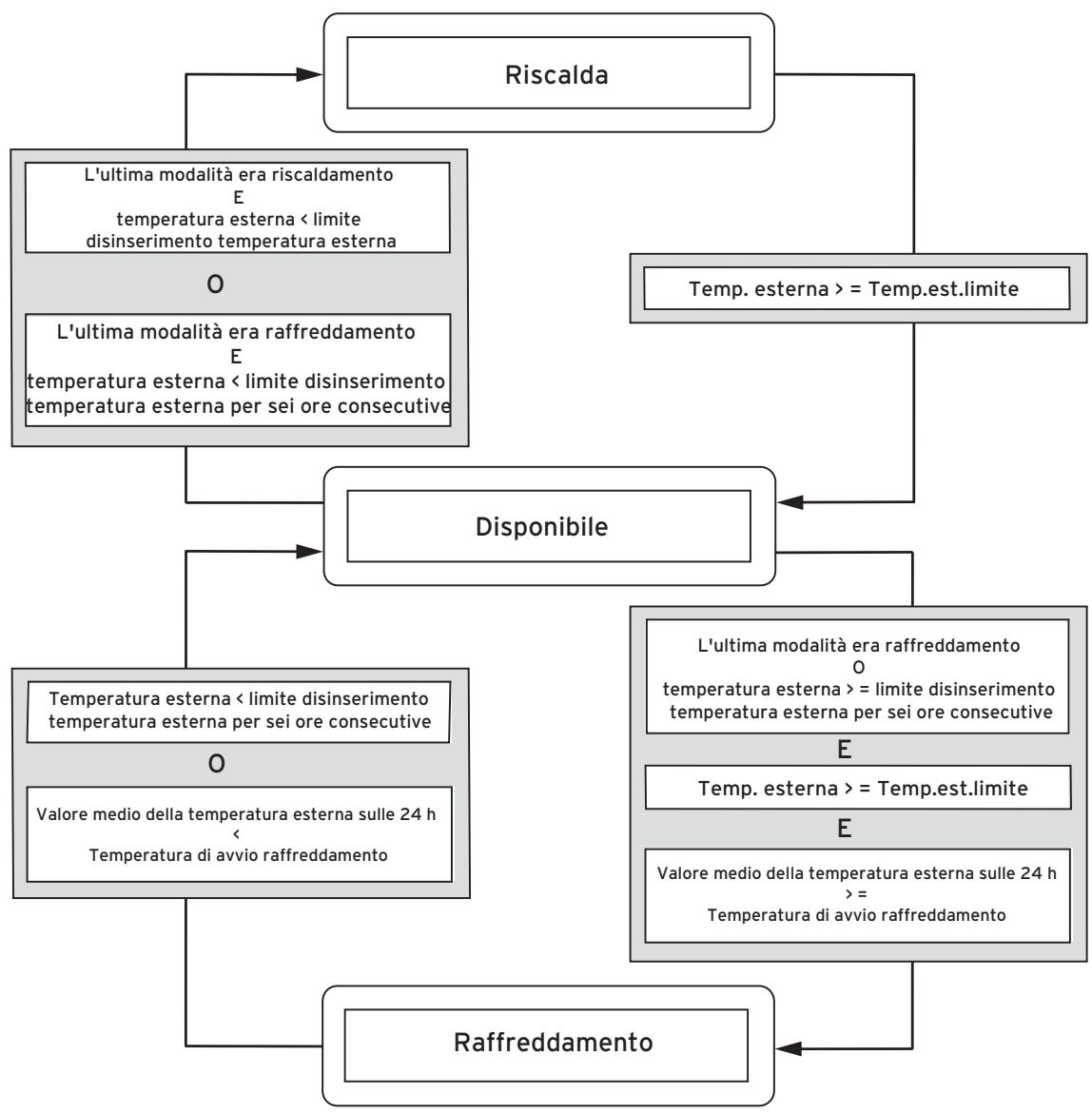

Fig.1 Schema delle transizioni

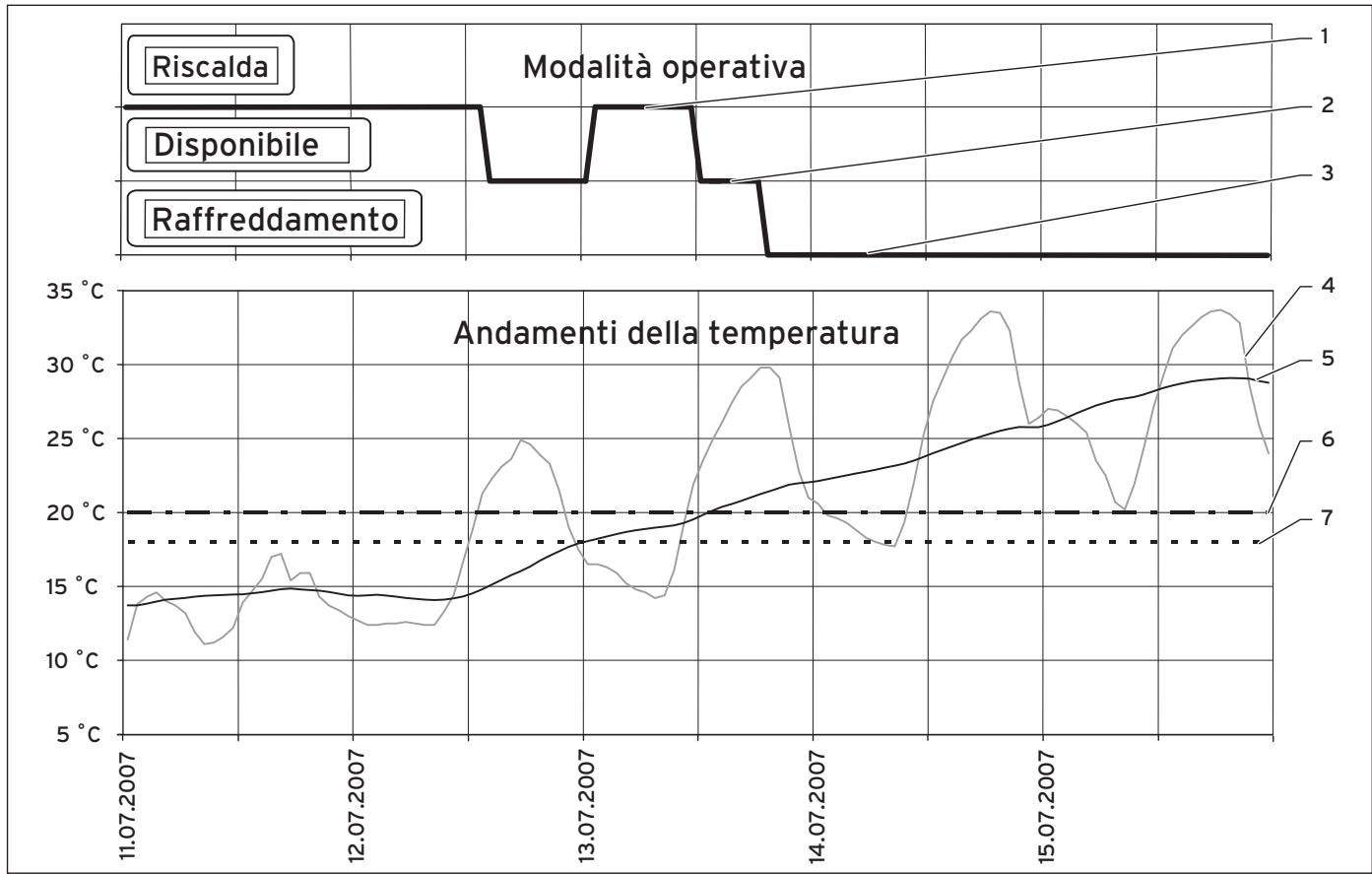

Fig. 2 Esempio di transizione, dovuta alla temperatura esterna, tra riscaldamento e raffreddamento
Legenda:
1 Modalità operativa - Riscaldamento
2 Modalità operativa - Stand-by
3 Modalità operativa - Raffreddamento
4 Temperatura esterna
5 Valore medio nelle 24 h
6 Limit di avvio raffreddamento
7 Limitedisinserimento temperatura esterna
Integrazione al capitolo Schermate del livello utilizzatore
Per il raffreddamento automatico vengono visualizzate due ulteriori schermate, sempre se la regolazione è stata configurata per il raffreddamento come da Istruzioni per l'installazione.
Tab. 2 Parametri impostabili nel livello utilizzatore (continuazione)
| Schemata visualizzata | Descrizione | Impostazione di fabbrica | ||
| HK2 | 3 | La modalità impostata stabilisce a quali condizioni viene regolato il circuito di riscaldamento corrispondente.Per circuiti di riscaldamento sono a disposizione le seguenti modalità di funzionamento: | Lim. disins. t. est.: 20 °CVal. medio t. est. rafr.: 23 °C | |
| Parametri di raffreddamento | ||||
| Tipodi di funzionamento | Auto | |||
| Limite disinserimento temperature esterna | 20 °C | |||
| ØAT 24h Avvio raffreddamento | 23 °C | Auto: serve per la commutazione, in base a un pro-gramma orario impostabile, tra i modi Raffreddamento e Off.Raffreddamento: Il circuito di riscaldamento viene regolato indipendentamente da un programma ora programmabile sulla temperature di mandata per il funzionamento con raffreddamento.Off: Il circuito di riscaldamento è disattivato.Limite disinserimento temperatura esterna: limite di temperature per lo spegnimento della funzione ri-scaldamento (funzionamento estivo).ØAT 24h Avvio raffreddamento: è il valore medio di temperature esterna a partire dal quale viene atti- vato il raffreddamento.Pergni circuito di riscaldamento è possibile impos-stare un limite di temperature esterna per il disinse- rimento e un valore medio sulle 24 h della tempera-tura esterna stessa per l'avvio del raffreddamentoØAT 24h Raffreddamento effettivo: Indicazione del valore medio di temperature esterna calculato sulle 24 ore.Nella riga inferiore del display vengono visualizzate le seguenti informazioni di stato:Richiesta di riscaldamento:La condizione per il riscaldamento è soddisfatta.Stand-by:Non è soddisfatta né la condizione per il riscaldamento, né la condizione per il raffreddamento; o è in corso il periodo di transizione tra riscaldamento e raffreddamento.Richiesta di raffreddamento:La condizione per il raffreddamento è soddisfatta.Avvertenza:a seconda della configurazione del- l'implanto, vengono mostrati ulteriori circuiti di riscaldamento. | ||
| Stand-by | ||||
Tab. 3 Parametri impostabili nel livllo utilizzatore (continuazione)
| Schermata visualizzata | Descrizione | Impostazione di fabbrica |
| HK2 5Programma orario raffreddamento >Lu1 00:00 24:002 : :3 : : | Questo menu consente l'impostazione dei tempi di raffreddamento per circuito di riscaldamento.È possibile impostare fino a tre intervalli di riscalda-mentedo per agli giorni o blocco. | Lu - Do0:00 - 24:00 |
| >Selezione giorno/Blocco |
Istruzioni per l'installazione
Integrazione al capitolo Schermate del livello codifica
Per il raffreddamento automatico, vengono visualizzate informazioni addizzionali nel menu C8 Raffreddamento
Tab. 4 Parametri impostabili nel livello di codifica (continuazione)
| Schermata visualizzata | Descrizione | Impostazione di fabbrica |
| Raffreddamento C8 Temperatura di mandata 22 °C Ore funz. raff.: 5 ore | Temperatura di mandata: Visualizzazione dell tem- peratura nominale di mandata. Il valore può essere modificato. Ore funz. raff.: Ore di esercizio della pompa in raf- freddamento. | 20 °C |
| >Selezione |
Integrazione al capitolo Parametri definibili con vr-DIALOG 810/2
Tab. 5 Parametri impostabili con vrDIALOG 810/2 (continuazione)
| Parametri | Descrizione | Impostazione di fabbrica |
| Consenso raffreddamento | Per agli circuito di riscaldamento dell'impianto è possibile bloccare il raffreddamento individualmente se nel circuito in questione è necessario escludere tale funzione, ad esempio per rischio di condensa.Per tale circuito non vengono così visualizzate possibilità di impostazione e, in modalità di raffreddamento, il circuito medesimo viene escludo dal miscelatore collegato. | Sì |
| Raffreddamento durante le vacanze | Per agli circuito di riscaldamento dell'impianto èanche possibile insereire separatamente il raffreddamento durante i periodi di vancanza programmabile.Ciocupò rendersi necessario per una rigenerazione delle fonti mediante la restituzione di energia alle stesse. | No |
