BEDIENUNGSANLEITUNG GEOTHERM VAILLANT

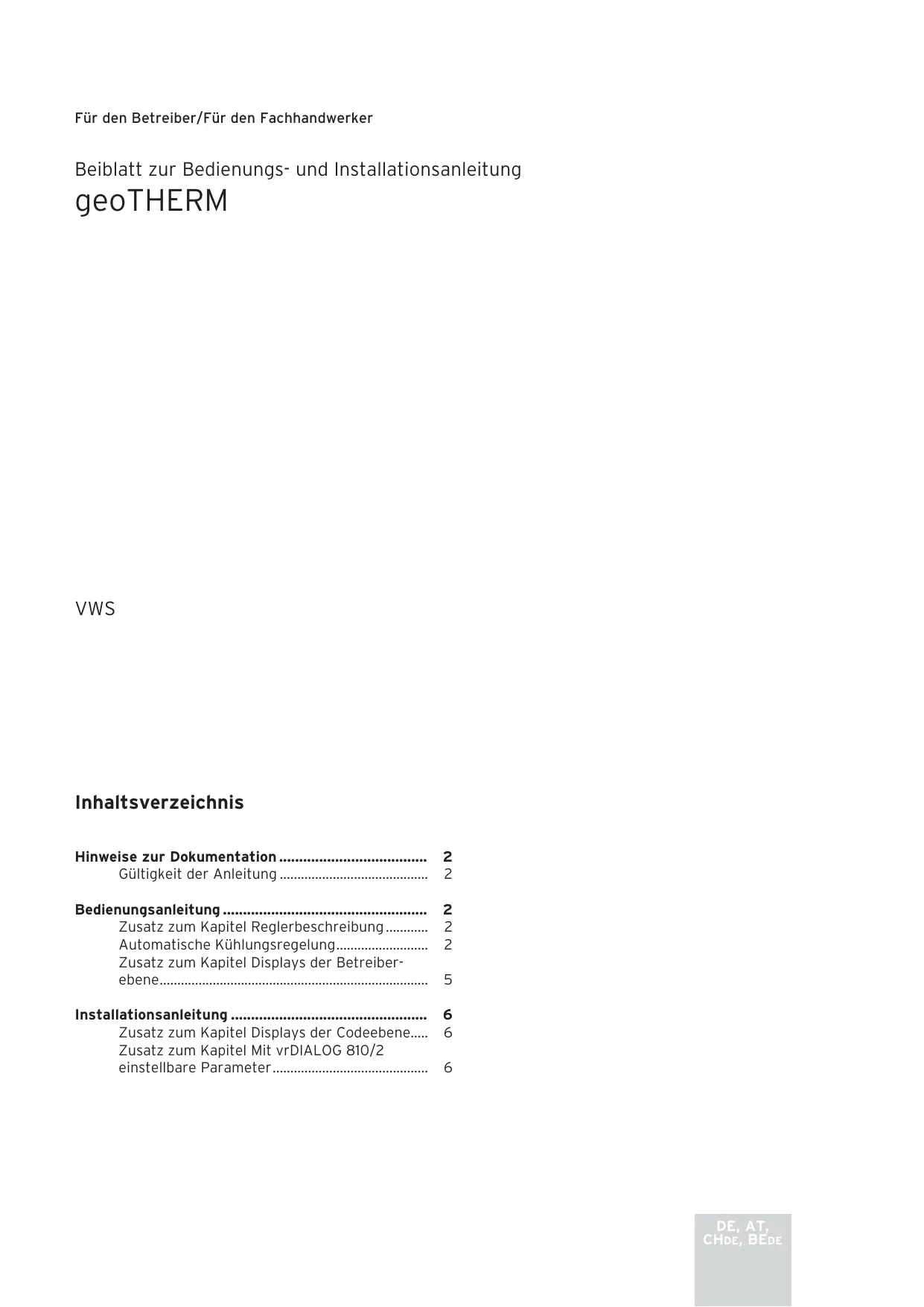

Für den Betreiber/Für den Fachhandwerker
Beiblatt zur Bedienungs- und Installationsanleitung geoTHERM
VWS
Inhaltsverzeichnis
Hinweise zur Dokumentation 2
Gültigkeit der Anleitung 2
Bedienungsanleitung 2
Zusatz zum Kapitel Reglerbeschreibung 2
Automatische Kuhlungsregelung 2
Zusatz zum Kapitel Displays der Betreiberebene. 5
Installationsanleitung 6
Zusatz zum Kapitel Displays der Codeebene.... 6
Zusatz zum Kapitel Mit vrDIALOG 810/2
einstellbare Parameter. 6
Hinweise zur Dokumentation
Gültigkeit der Anleitung
Dieses Beiblatt zur Bedienungs- und Installationsanleitung gilt ausschließlich für die in der nachfolgenden Tabelle genannten Vaillant Geräte.
Tab. 1 Geräte und Artikelnummern
| Typ | Gerät | Artikelnummer |
| geoTHERM | ||
| VWS 220/2 | 0010002797 | |
| VWS 300/2 | 0010002798 | |
| VWS 380/2 | 0010002799 | |
| VWS 460/2 | 0010002800 | |
| geoTHERM plus | ||
| VWS 64/2 | 0010005858 | |
| VWS 84/2 | 0010005859 | |
| VWS 104/2 | 0010005860 | |
| geoTHERM exclusive, 400 V | ||
| VWS 63/2 | 0010002786 | |
| VWS 83/2 | 0010002787 | |
| VWS 103/2 | 0010002788 | |
Bedienungsanleitung
Zusatz zum Kapitel Reglerbeschreibung
Automatische Kuhlungsregelung
Die automatische Kuhlungsregelung wird nur für einen eingestellen Hydraulikplan größter vier ausgeführrt und wenn die Wärmepumpe den Kühlbetrieb unterstützt.
Die Reglung schaltet die Wärmepumpe außentemperaturabhängig für das Heizen oder das Kühlen frei. Hier wird für den Heizbetrieb die aktuelle Außentemperatur betrachtet, während für den Kühlbetrieb der 24-stündige Mittelwert der Außentemperatur relevant ist.
Dabei gelten die im Folgenden beschriebenen Bedingungen.
Heizen:
Bei einer Außentemperatur unterhalb der einstellbaren AT-Abschaltgrenze wird der Heizbetrieb freiagegeben.
Bereitschaft:
Die Wärmepumpe verbleibt in Bereitschaft, wenn Heiz- und Kuhlbedingungen nicht erfüllt sind oder in den Übergangszeiten von Heizen nach Kühlen bzw. Kühlen nach Heizen.
Kühlen:
Ist die aktuelle Außentemperatur größter als die eingestellte AT-Abschaltgrenze und ist der Mittelwert der Außentemperatur größter als die eingestellte Kuhlstartgrenze, wechselt die Wärmepumpe in den Kühlbetrieb.
Um ein direktes, energetisch nicht sinnvolles Wechseln zwischen Heizen und Kühlen zu vermeiden, erfolgt der Übergang immer über eine dazwischenliegende Bereitschaftszeit.
FürdenÜbergang:
Heizen Bereitschaft Kühlen
betragt die Bereitschaftszeit mindestens sechs Stunden. In dieser Bereitschaftszeit müssen die Bedingungen für das Heizen (= Auβentemperatur kontinuierlich unterhalb der einstellbaren AT-Abschaltgrenze) nicht gegeben sein.
FürdenÜbergang:
Kühlen Bereitschaft Heizen
muss die Heizbedingung bereits sechs Stunden lang kontinuierlich gegeben sein. Daraufhin folgt eine Bereitschaftszeit von mindestens sechs Stunden, während dieser Zeit muss die Bedingung für das Heizen ebenfalls kontinuierlich erfüllt sein, bevor in den Heizbetrieb gewechselt wird.
Damit ergebnis sich die Gesamtübergangsbedingungen für die erläuterten Übergänge:
Für die Übergänge:
Heizen Bereitschaft Heizen
Kühlen Bereitschaft Kühlen
werden die Mindestzeiten für den Außentemperaturwert gegenüber der AT-Abschaltgrenze nicht berücksichtigt.

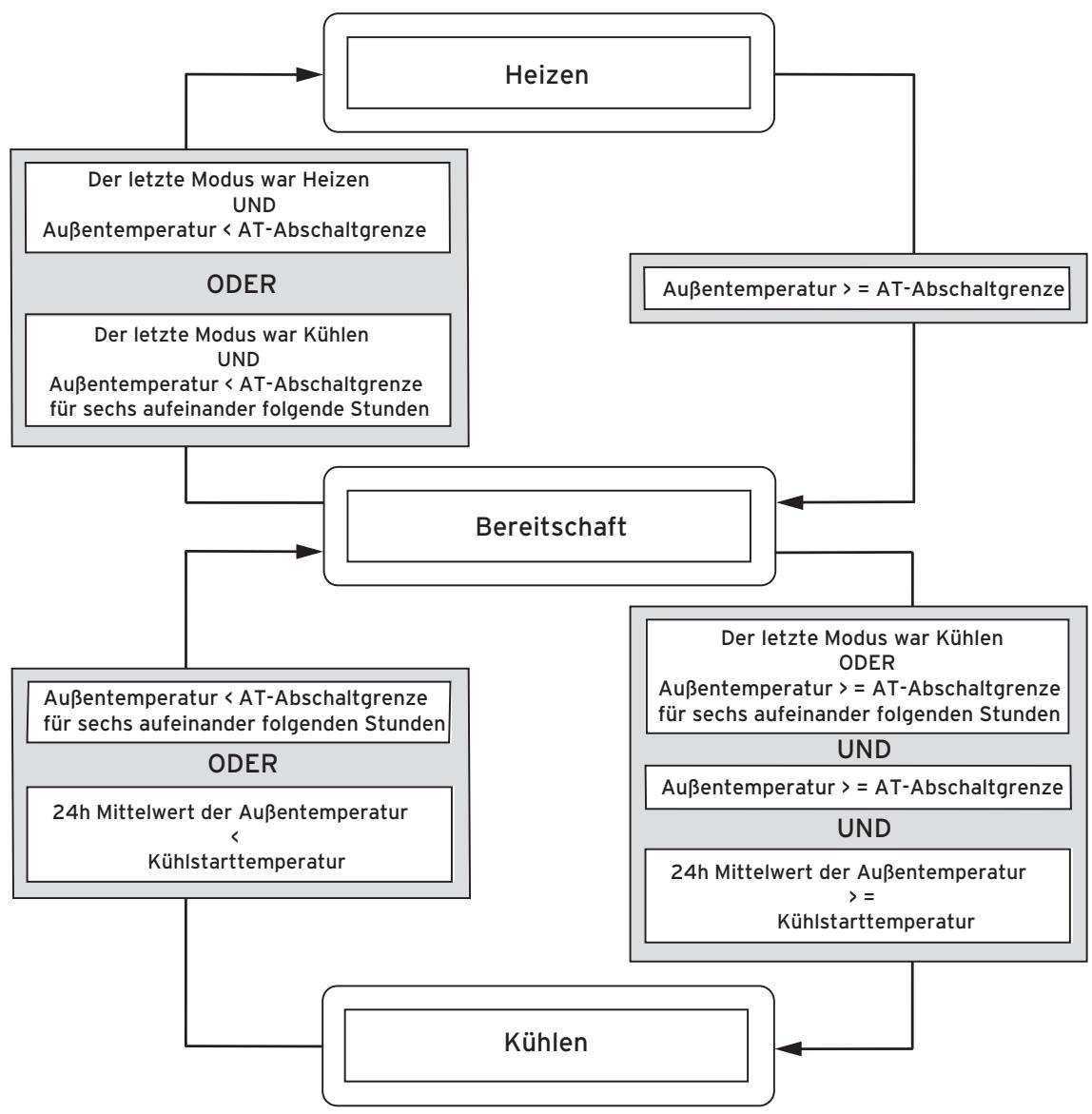

Abb.1 Übergangsschema

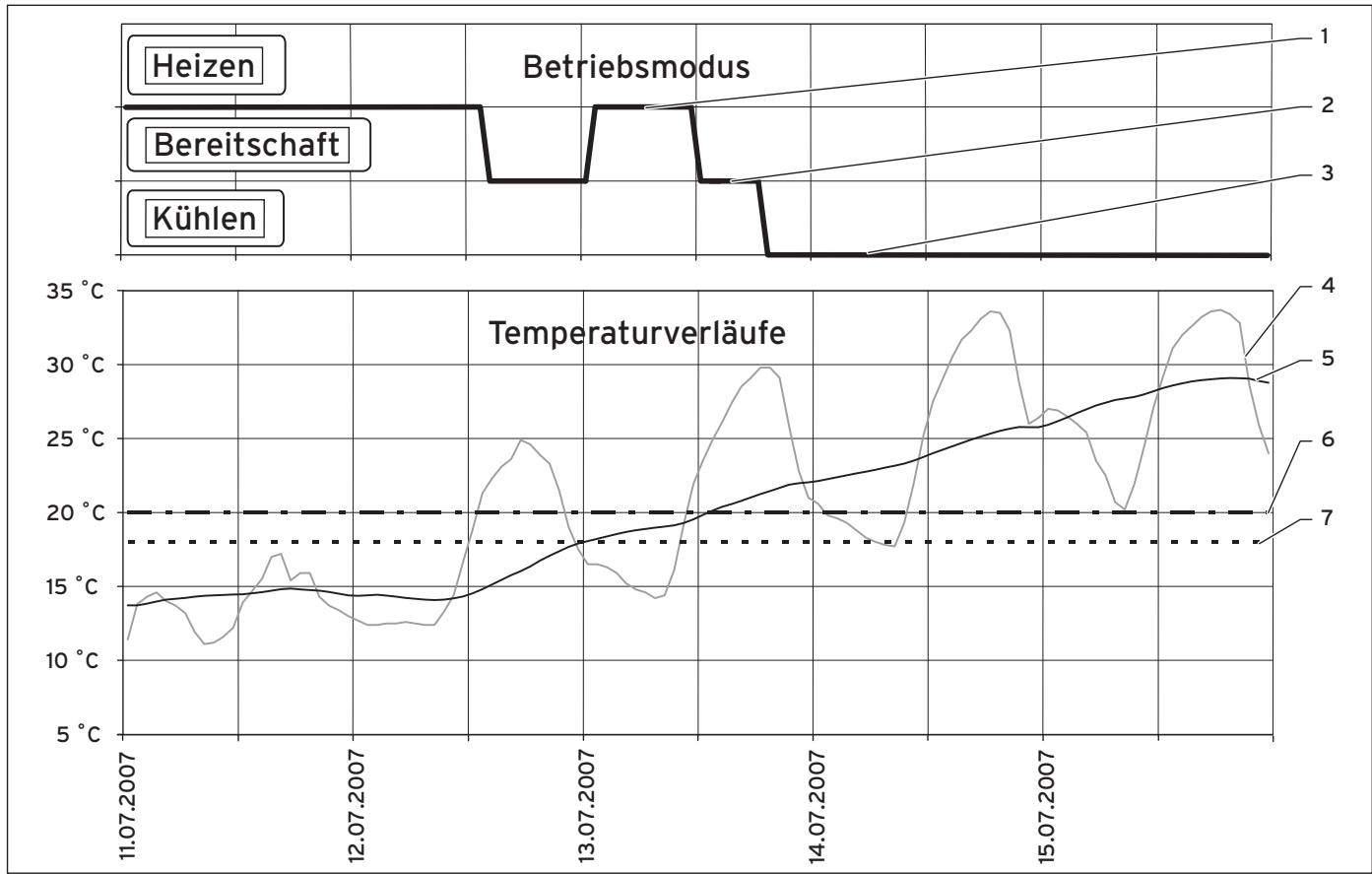

Abb. 2 Beispiel für eine außentemperaturabhängige Umschaltung zwischen Heizen und Kühlen
Legende:
1 Betriebsmodus - Heizen
2 Betriebsmodus - Bereitschaft
3 Betriebsmodus - Kühlen
4 Auβentemperatur
5 24h-Mittelwert
6 Kuhlstartgrenze
7 AT-Abschaltgrenze
Zusatz zum Kapitel Displays der Betrieberebene
Für die automatische Kuhlung werden zwei zusätzliche Displays angezeigt, sofern die Regelung entsprechend der Installationsanleitung für die Kuhlung konfiguriert wurde.
Tab. 2 In der Betrieberebene einstellbare Parameter
(Fortsetzung)
| Angezeigtes Display | Beschreibung | Werkseinstellung | |
| HK2 Parameter Kühlen | 3 | Die eingestellte Betriebsart liegt fest, unter welchen Bedingungen der zugeordnete Heizkreis geregelt werden soll. | AT-Abschaltgr.: 20 °CØAT 24h Kühlen: 23 °C |
| Betriebsart >Auto | 20°C | Für Heizkreise stehen folgende Betriebsarten zur Verfügung: | |
| AT-Abschaltgrenze | |||
| ØAT 24h Kühlen Start | 23°C | Auto: Der Betrieb des Heizkreises wechseln nach einem einstellbaren Zeitprogramm zwischen den Betriebsarten Kühlen und Aus. | |
| ØAT 24h Kühlen aktivell | 21°C | Kühlen: Der Heizkreis wird unabhängig von einem einstellbaren Zeitprogramm auf die Kühlbetrieb Vorlauftemperatur geregelt. | |
| Bereitschaft | Aus: Der Heizkreis ist aus. | ||
| AT-Abschaltgrenze: Temperaturgrenze für Abschutung des Heizbetriebs (Sommerfunktion).ØAT 24h Kühlen Start: Ist der Wert des Außentem- peraturmittelwertes, ab dem die Kühlung aktiviert wird.Für jeder Heizkreis kann sowohl eine eigene AT-Ab-schaltgrenze als auch eine eigene ØAT 24h Kühlen Start Temperatur eingestellt werden. | |||
| ØAT 24h Kühlen aktivell: Anzeige des aktuell berechneten 24-stündigen Außentemperaturmittel-wertes. | |||
| Folgende Statusinformation werden in der untersten Displayzeile angezeigt:Heizanforderung:Die Bedingung für den Heizbetrieb ist gegeben.Bereitschaft:Weder die Bedingung für den Heizbetrieb noch die für den Kühlbetrieb ist erfüllt oder die Übergangszeit zwischen Heizen und Kühlen lauft.Kühlanforderung:Die Bedingung für den Kühlbetrieb ist gegeben. | |||
| Hinweis:Je nach Anlagenkonfiguration werden zusätzliche Heizkreise angezeigt. | |||
Tab. 3 In der Betrieberebene einstellbare Parameter (Fortsetzung)
| Angezeigtes Display | Beschreibung | Werkseinstellung |
| HK2 Zeitprogramme Kühlen 5 | In diesen Menu können Sie die Kühlzeiten je Heizkreis einstellen. Sie können pro Tag bzw. Block bis zu drei Kühlzeiten hinterlegen. | Mo. - So. 0:00 - 24:00 Uhr |
| >Mo 1 00:00 24:00 2 : : 3 : : > Wochentag/Block wahlen |
Installationsanleitung
Zusatz zum Kapitel Displays der Codeebene
Für die automatische Kuhlung wird eine zusätzliche Information im Menu C8 Kuhlbetrieb angezeigt
Tab. 4 In der Codeebene einstellbare Parameter (Fortsetzung)
| Angezeigtes Display | Beschreibung | Werkseinstellung |
| Kühlbetrieb | C8 | Vorlauftemperatur: Anzeige der Vorlauf-Solltempe-ratur. Der Wert kann verändert werden.Betriebsstd. K.: Betriebsstunden der Solepumpe im Kühlbetrieb. |
| Vorlauftemperatur | 22 °C | |
| Betriebsstd. K. | 5 Std | |
| > Wahlen |
Zusatz zum Kapitel Mit vrDIALOG 810/2 einstellbare Parameter
Tab. 5 Mit vrDIALOG 810/2 einstellbare Parameter (Fortsetzung)
| Parameter | Beschreibung | Werkseinstellung |
| Kühlungsfreigabe | Sie konnen für jeder Heizkreis in der Anlage individuell die Kühlung sperren, wenn es sich um einen Kreis handelt in dem die Kühlung zum Beispiel aufgrund von Kondensationsgefahr ausgeschlossen sein soll. Damit werden für diesen Kreis keine Einstell-möglichkeiten zur Kühlung angezeigt und der Kreis wird im Kühlbetrieb durch den angeschlossenen Mischer gesperrt. | Ja |
| Kühlungsfortsetzung im Ferienzeitraum | Sie konnen für jeder Heizkreis in der Anlage individuell die Kühlung auch während der programmier-baren Ferienzeiträume freigeben. Dies kann für eine Quellenregeneration durch Energierücksführung er-forderlich sein. | Nein |
