MANUALE UTENTE COMPACT LAURASTAR

Istruzioni per l'uso

Gebruksaanwijzing

Instrucciones

Bruksanvisning

Index

• Descrizione 1
  Normedi sicurezza 1
  Installazione 2
• Primo utilizzato 3
  ·Avvio 4
  Consigli d'uso 4
  Consigli pratici 6
  Riempimento 6
• Sicurezza e sistematicione 7
  Manutenzione 8
• Controllo/riparazione 9
  Problemi/soluzioni 10
  Dati tecnici 10
  Assistenza clienti 11
  Dichiarazione di conformità CE 11
  Garanzia internazionale LauraStar 12
• Scheda di garanzia 12

Index

La ringraziamo per la fiducia accordataci e ci complimentiamo con lei per aver scelto LauraStar COMPACT.

Desideriamo fornirle quale consiglio per l'utilizzo dell'apparecchio LauraStar COMPACT e la preghiamo di leggere attendamente queste struzioni prima di utilizzato per la primaolta.

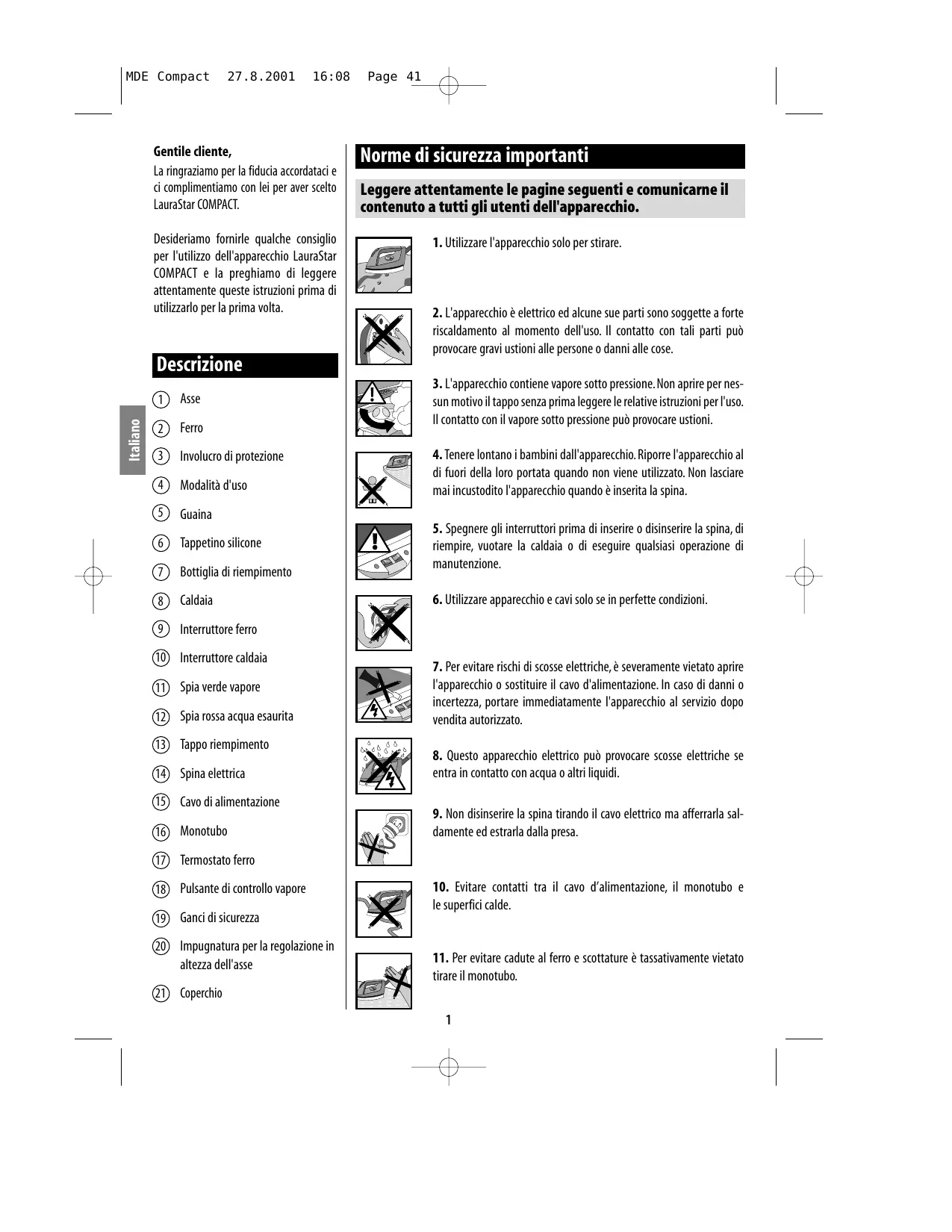

Descrizione

eannnnnne

(1) Asse
(2) Ferro
③ Involucro di protezione
④ Modalità d'uso
Guinea
6 Tappetino silicone
⑦ Bottiglia di riempimento
Caldaia
⑨ Interrupttore ferro
10 Interrupttore caldaia
① Spia verde vapore
⑫ Spia rossa acqua esaurita
(13) Tappo riempimento
14 Spina elettrica
15 Cavo di alimentazione
16 Monotubo
(17) Termostato ferro
18 Pulsante di controllo vapore
19 Ganci di sicurezza
20 Impugnatura per la regolazione in altezza dell'asse
② Coperchio

Norme di sicurezza importanti

Leggere attentamente le pagine seguenti e comunicarne il contentuto a tutti gli utenti dell'apparecchio.

1. Utilizzare l'apparechio solo per stirare.
2. L'apparecchio è elettrico ed alcune sue parti sono soggette a forte riscaldamento al momento dell'uso. Il contatto con tali parti cui provocare gravi uszioni alle persono o danni alle cose.
3. L'apparecchio contiene vapore sotto pressione. Non aprire per nessun motivo il tazzoenersa prima leggere le relative istruzioni per l'uso. Il contagatto con il vapore sostiene più provocare uszioni.
4. Tenere lontano i bambini dall'apparechio. Riporre l'apparechio al di fuori della loro portata quando non viene utilizzato. Non lasciare mai incustodito l'apparechio quando è inserita la spina.
5. Specnere gli interrupttori prima di inserire o disinserire la spina, di riempire, vuotare la caldaia o di eseguire qualiasi operazione di manutenzione.
6. Utilizzare apparetcchio e cavi solo se in perfette condizioni.
7. Per evitare rischi di scosse elettriche, è severamente vietato apriere l'apparecchio o sostituire il cavo d'alimentazione. In caso di danni o incertezza, portare immediatamente l'apparecchio al servizio dopo vendita autorizzato.
8. Questo apparecchio elettrico più provocare scosse elettriche seenta in contatto con acqua o altri liquidi.
9. Non disinserire la spina tirando il cavo elettrico ma afferrarla saldamente ed estrarla alla presa.
10. Evitare contatti tra il cavo d'alimentazione, il monotubo e le superfici calde.
11. Per evitare cadute al ferro e scottature è tassativamente vietato tirare il monotubo.

Installazione

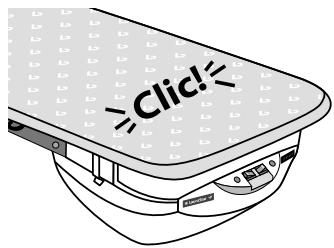

Montaggio

Controllare che il coperchio sa chiuso.

2 Mettere l'asse in posizione verticale con la caldaia rivolta verso l'alto.

3 Inclinare la davola in avanti premendo simultaneamente l'impugnatura per la regolazione in altezza dell'asse.

4 Montare l'asse all'altezza desiderata. Appicare il telo come delle istruzioni seguenti.

5 Sollevare il coperchio dell'involucro di protezione scopostando leggermente i ganci. Estrarre il ferro, il monotubo, il tappetino silicone ed il cavo elettrico.

Richiudere il coperchio controlling che si agganci.

Il telo da stiro

Per installare il telo sull'asse da stiro, infilarla passando l'elastico sotto il coperchio, tra quello e l'asse. Sistemarla sul coperchio dell'involucro di protezione, quindi sulla parte anteriore dell'asse.

Per acquistare un nuovo telo, rivolgersi al rivenditore o all'assistenza clienti.

Accessori

Tappetino silicone (code 508.0001.703): il logo del tappeto deve essere rivolto verso l'alto. Il tappeto è studiato per sostarre il contatto con il ferro caldo. Non posare il ferro su altre superfici che potrebbero danneggiare seriamente il ferro.

Bottiglia: consente di riempire agevolmente il serbatoio della caldaia.

Primo impiego

Sistema disinserito

Il cavo d'alimentazione deve sempre essere disinserito quando si riempie la caldaia.

Scelta dell'acqua

Utilizzare acqua del rubinetto calda o fredda. Se I'acqua del rubinetto è molto dura (elevato contento di calcare), è possible sostituirla con acqua demineralizzata o filtrata.

ATTENZIONE: non utilizzato mai additivi, prodotti chimici, acque addolcite con sali o deionizzate, ne acqua marina dissalata in quanto tali prodotti pregiudico la qualita del vapore e possono dannegiare l'apparecchio.

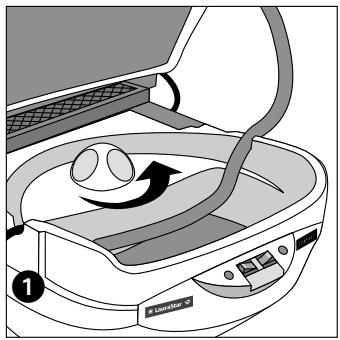

Riempimento prima diutilizzare l'apparecchio

Apparechio disinserito. 1. Svitare il tappo del serbatoio.

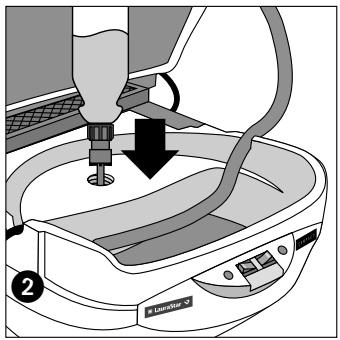

1. Riempire la caldaia con acqua premendo la bottiglia.

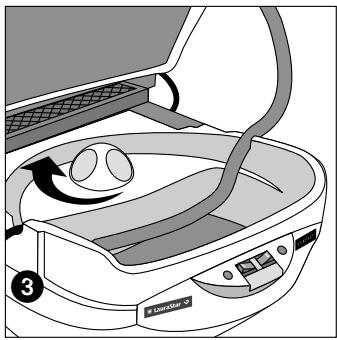

2. Terminata l'operazione, riavitare con cura il tappo.

Attenzione: per evitare che l'acqua fuoriesca alla caldaia riempire con precauzione.

Attenzione

Non far mai funzionare la caldaia a secco in quanto l'entrata in temperatura dell'apparecchio sensz'acqua cui determinare l'annullamento della garanzia.
- Se la caldaia èccessivamente piena, dal ferro potrebber fuoriuscire acqua quando si inizia a stirare.
- In nessun caso il tappo del serbatoiouve essere svitato durante l'utilizzo dell'apparecchio. Per il riempimento durante la stiratura, seguire le istruzioni riportate a pagina 6.

Avvio

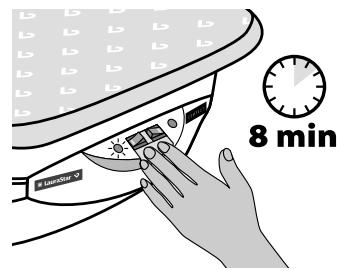

Collegamento elettrico dell'apparecchio

Per evitare il rischio di scariche elettriche, inseire la spina solo in una presa dotata di messa a terra.

1. Accendere i due interruptori ed attendere che si accenda la spia verde del vapore (circa 8 minuti).

La spia verde si illumina quando l'apparecchio è primo per l'uso.

Consigli d'uso

Regolazione del termostato

Il disco regola solo la temperatura della piastra del ferro.

Stiratura sansa soletta in Teflon: regolare la temperatura in funzione del tessuto.

Stiratura con vapore: settore dipinto di nero.

Pulsante di controllo vapore

Il pulsante controlling l'emissione di vapore dal ferro.

Prima di iniziare a stirare:

premere 2 o 3 volte a fondo il pulsante per eliminare la condensa dal tubo.

Regola generale

Stirare tutti i tessuti con il vapore. Se necessario, alcuni tessuti possono essere stirati nella vapore. In tal caso non accendere l'interruttore della caldaia ma solo quello del ferro.

Per migliorare la qualità di stiratura ed augmentare l'autonomia dell'apparecchio, passare dapprima il tessuto con il vapore, quando stirarlo sonoza vapore per asciugarlo.

Seta

Stirare normalmente la seta con il vapore. Per le sete scure, si consiglia d'utilizzare la soletta Teflon acquisabile separata-mente presso il rivenditore.

Prima di iniziare a stirare:

• Premere 2 o 3 volte a fondo il pulsante del vapore per eliminare la condensa dal tubo, quando provare il ferro su uno straccio: se esce allafrica acqua, augmentare leggermente la tempe-ratura.
  Se il ferro non emette vapore, ridurre leggermente la temperatura.

ATTENZIONE: occorro per circa due minuti per far stabilizzato la nuova temperatura dopo una modifica di regolazione.

Angora / lana

Passare il ferro erogando vapore a circa 10cm dal tessuto per non infeltrire l'indimento.
- Sollevare il capo e scuoterlo per restituirgli volume.

ATTENZIONE

L'uso del ferro caldo e del vapore sotto pressione più provocare usioni.

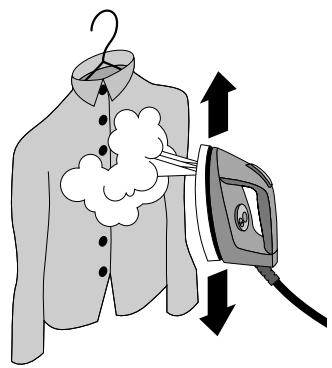

Stiratura verticala

Appendere il capo su una gruccia o tenerlo sospeso in mano.

Con un movimento dall'alto verso il basso, sfiorare il tessuto emettendo brevigietti di vapore.

Nota: quasi tutti i tessuti sono facilmente stirabili in quello modo ad eccezione di cotone, lino ed alcuni tipi di seta.

Se il risultato non è soddisfacente, appoggiare il capo sull'asse e stirrlo normalmente.

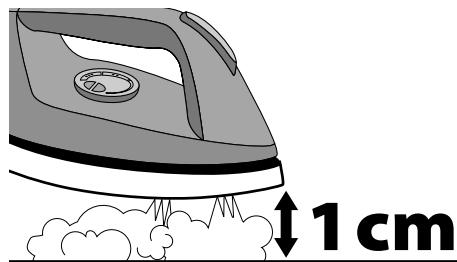

Tessuti speciali

Velluto, velluto a costume, jersey
- Senza soletta Teflon®, tenere il ferro a 1 cm dal tessuto erogando vapore, quando sistemare il capo con le mani.

Consigli pratici

Uso della soletta Teflon®

La soletta Teflon® è indispensable per i tessuti scuri, particolaremente soggetti a divertare lucidi, e per quelli sintetici, che tendono ad attaccarsi al ferro.

Se si utilizes la soletta Teflon®: 1. Inserire il ferro nella piastra. 2. Tirare la molla verso il retro del ferro come indicate nel disegno ed attendere circa 1 minuto per portare la piastra alla medesima temperatura del ferro. Questa operazione eviterà la fuorius-cita di condensa sul tessuto. Non dimenticare di rimuovere la soletta Teflon® dopo l'uso.

1

2

ATTENZIONE: il contatto con la soletta Teflon® più provocare uszioni alle persone e uomini alle cose.

Riempimento

Spia acqua esaurita

L'accensione della spia rossa segnala che il livello dell'acqua nella caldaia è sceso al minimo.

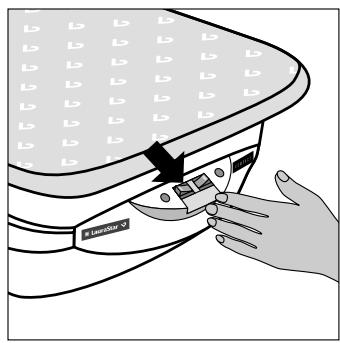

Riempimento durante la stiratura

L'accensione della spia rossa segnala che l'acqua contentura nella caldaia è insufficiente per la stiratura.

ATTENZIONE: per evitare uszioni, seguire sempre le istruzioni a pagna 7 per aprire il tappo del serbatoio.

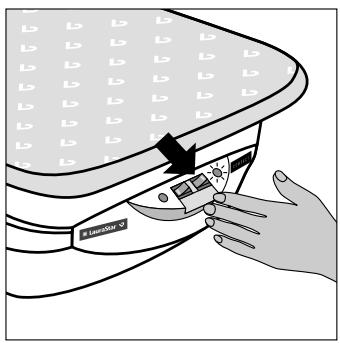

1. Specnere la caldaia e continuare a stirare fino ad esaurire il vapore.

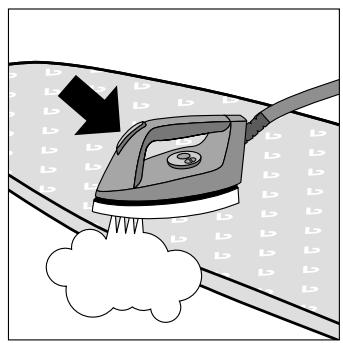

2. Premere il pulsante di controllo vapore del ferro e scaricare tutto il vapore.

3. Spagnere il ferro.

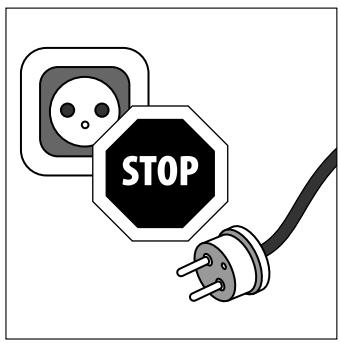

4. Staccare l'apparecchio alla corrente elettrica.

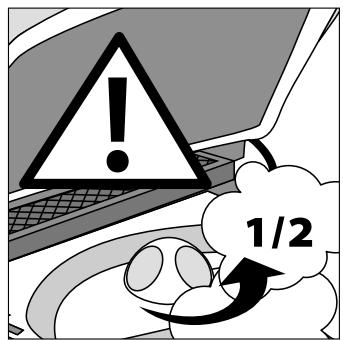

5. Svitare lentamente di mezzo giro il tappo di riempimento con uno straccio, per evitare contatti diretti con il vapore, ed attendere la fuoriuscita del vapore residuo.

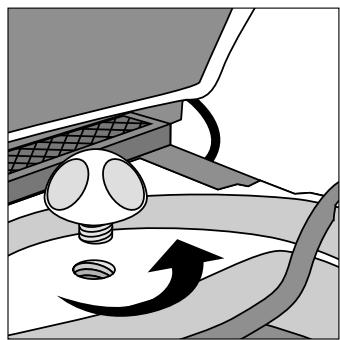

6. Svitare completeness tacco procedure al riempimento come indicato a pagina 3.

Sicurezza e sistematiche

Il ferro,anche caldo,devese riposto con il cavo elettrico ed il monotubo inserti nll'apposito vano collocato sotto l'asse da stiro.Tale operazione evita il rischio di scottarsi o di rovesciare il ferro alla caldo. Il vano è dotato di due ganci a clip che assicurano la perfetta chiasura del coperchio.

Come ripore l'apparecchio

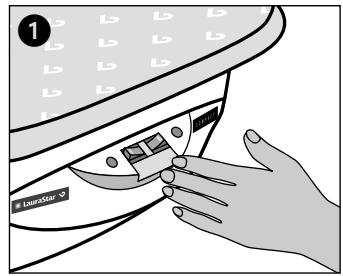

Dopo I'uso: 1. Spagnere gli interrupturi e scollegare l'apparecchio alla corrente elettrica. 2. Apire il coperchio 3. Riporre nel vano nell'ordine: a) il ferro. b) il monotubo. c) il cavo elettrico. d) il tappetino silicone.

Se il ferro è ancorta caldo,fare attenzione a non toccare le parti in plastica del contentatore.

Nota: a Anything is possible ripore l'apparecchio anche se il ferro è ancorta caldo.

Italiano

Controllare che il coperchio sia ben chiuso per evitare incidenti in caso di caduta dell'apparecchio.

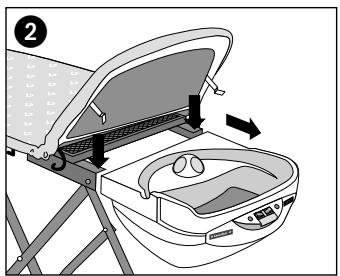

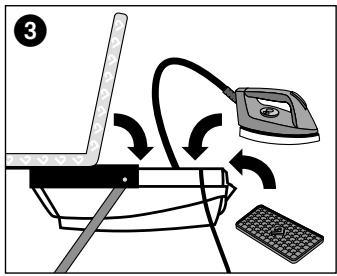

1. Inclinare l'asse con la punta rivolta verso il basso. 2. Premere l'impugnatura di regolazione in altezza per liberare il dispositivo di sicurezza. 3. Chiudere l'asse. L'apparecchio è pronto per essere riposto.

Nota: è possibile lasciare acqua nella caldaia per la stiratura successiva; una volta portata a ebollizione, l'acqua non è più soggetta ad alterazioni.

Manutenzione

Pulizia del ferro

IMPORTANTE: non utilizzato mai decalcificanti o prodotti chimici in quanto potrebbero danneggiare la caldaia. Non immershere mai l'apparecchio in un liquido e non lavarlo mai sotto il rubinetto.

Utilizzare il nostro tapettino Poli-Fer, per pulire la piatra, acquistabile presso i rivenditori.
- Pulire la piastra con maggiore frequenza se si utilizza amido per stirare,anche se i depositi risultano invisibili.

Pulizia dell'apparecchio

ATTENZIONE:

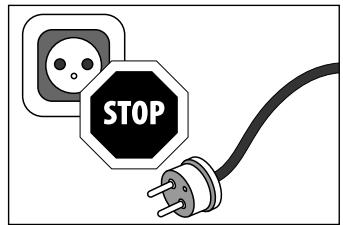

Maneggiare l'apparecchio solo quando è freddo e scollegato per evitare qualiasi rischio di uszione o scosse elettriche.

• Per eliminare polvere o altri depositi dall'apparecchio, utilizzato uno straccio morbido ed umido. Non pulire l'apparecchio sost oI'acqua corrente ed evitare I'uso di prodotti chimici.

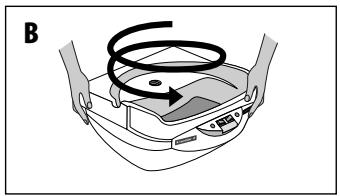

Lavaggio della caldaia

Per prolongare la vita della caldaia ed evitare i depositi di calcare, lavarla regolamente. Effettuare l'operazione ad apparecchio freddo e scollegato per evitare qualsiasi rischio di ustione o scousse elettriche durante le operazioni di manutenzione.

ATTENZIONE: verificare sempre che l'apparecchio sia scollegato e seguire le istruzioni del capitolo sul riempimento a pagna 3 per svitare il tazzo.

1. Rimuovere la caldaia segundo le istruzioni fornite a pagina 11 (invio della caldaia all'assistenza clienti). 2. Riempire la caldaia con acqua calda del rubinetto utilizzato l'apposita bottiglia fornita (A). 3. Sciacquare con movimenti circulari (B). 4. Svuotare la caldaia come indicato nella figura (C).

IMPORTANTE: non utilizzato mai decalcificanti o prodotti chimici in quanto potrebbero danneggiare la caldaia. Non immershere mai l'apparecchio in un liquido.

Controllor / riparazione

Consigli

É consigiliable controllare regolarmente: 1. Lo stato del cavo elettrico dell'apparecchio. 2. Il monotubo. 3. La guarnizione del tazzo di riempimento.

É extremamente importante che l'apprecchio venga riparato esclusivamente da personale qualificato ed autorizzato.

Problemi / soluzioni

Problema	Possibili cause	Soluzioni
Dai fori della piastras esce acqua	· Il vapore viene utilizzato a tempe-ratura troppo basse o prima che il ferro sia caldo	· Aumentare la temperatura del ferro regolando il termostato · Controllare che si accenda l'inter-ruttore del ferro
	· Presenza di condensa nel tubo per-ché il vapore viene usato per la primaolta o è rimasto inutilizzato per qualche tempo	· Premere il pulsante di controlo vapore sino a far uscire vapore dal ferro
	· Termostato mal regolato: la tempe-ratura è sempre troppo Bassa	· Contattare l'assistenza clienti
La piastras lascia sulla biancheria tracce bianche o scure	· Sono stati utilizzati prodotti chimici decalcificanti	· Non utilizzato mai quosti prodotti perché danneggiano l'apparecchio
	· Sono stati usati additivi nell'accua di stiratura (acqua di lavanda, appretti, ecc.)	· Nonaggiungere alcun additivo nella caldaia
	· Nei fori della piastras sono incastrati piccoli pezzi di tessuto che bruciano	· Pulire la piastra ed asciugarla con uno straccio umido
La piastradel ferro è sporca o scura e rischia di sporcare i capi	· La temperature di stiratura è troppo elevata	· Regolare correttamente il termo-stato del ferro · Pulire la piastradel asciugarla con uno straccio umido
	· Il bucatonone è sufficientemente sci-acquato oppure si usa dell'amido	· Polverizzato sempre l'amido sul rovescio del latod da stirare
Vapore scarso o assente	· La caldaia non è accesa	· Accendere l'interruttore della caldaia · Attendere l'accensione della spia del vapore
	· Il serbatoio dell'accua è vuoto	· Riempire il serbatoio seguito le istruzioni
La piastrà è rigata o ammaccata	· Il ferro è stato appoggiato su una superficie abrasiva	· Appoggiare sempre il ferro sul tap-petino siliconico
	· Il ferro è caduto o ha subito urti	· Rivolgersi all'assistenza clienti per cancellare la piastrà
Problema	Possibili cause	Solutzioni
Esce vapore dal tappo di riempi-mento	• Il tappo non è avvitato bene	• Avvitare correttamente il tappo
	• Il tappo è difettoso	• Non utilizzato più l'apparecchio e contattare l'assistenza clienti
Il ferro non scalda	• La spina non è inserita nella presa	• Inserire la spina nella presa
	• Gli interruttori non sono accesi	• Accendere gli interruttori
	• Il termostato del ferro è regolato sul minimo	• Regolare correttamente il termostato del ferro
Il ferro è troppo caldo	• Il termostato del ferro è mal regolato	• Impostare la temperature del termostato del ferro sul valor medio
L'impugnatura si surriscalda	• Il termostato del ferro è regolato sul massimo	• Impostare la temperature del termostato del ferro sul valor medio
L'erogazione di vapore è continua	• Il pulsante del ferro è bloccato	• Premere leggermente e ripetuta-mente il pulsante di controllo vapore
L'erogazione di vapore è intermittente	• Il monotubo è rotto	• Chiamare l'assistenza clienti
Il vapore non ha pressione	• I fori della piastra sono ostruiti	• Liberari quando il ferro è freddo
	• La caldaia è vuota	• Riempire la caldaia

Dati tecnici

Pressione del vapore	3,5 bar	Potenza del ferro	800 W
Stiratura verticale	si	Peso complessivo	13.5 kg
Capacità della caldaia	0,85 l	Peso del ferro da stiro	1 kg
Utilizza acqua del rubinetto	si	Dimensioni dell'apparecchio chiuso A135 x L44 x P18 cm
Alimentazione	230V / 50 Hz	Altezza dell'asse	65 - 94 cm
Potenza della caldaia	1000 W

Assistenza clienti

• Se non si riesce ad individuare la causa di un guasto, rivolgersi al servizio di assistenza clienti, a completeness disposizione della clientela.
• ATTENZIONE: non smontare mai l'apparecchio.

Invio della caldaia all'assistenza clienti

Italiano

1. Sollevare il coperchio aprendo i ganci di sicurezza della caldaia. 2. Rimuovere la caldaia dall'asse premendo i 2 pulsanti e tirandola verso di se. 3. Inserire la caldaia nel cartone inviato dall'assistenza clienti.

Indirizzi

CH 0800558448

Divelit SA Production / LauraStar

D 01803232400

Centro Nord-Sud 2C, CH-6934 Bioggio

F 04 50315190

Altri paesi: tel: ++ 41 21 948 99 48

fax: ++41 21 948 99 40

Internet: www.divelit.com

e-mail: [e-mail]

Dichiarazione di conformità CE

Definizione:istema di stiratura

Modello / tipo: Compact

Dichiariamo molto la nostra responsabilità che il prodotto è conforme alle norme o ai documenti standardizzati:

EN 60 335-1, EN 60 335-2-3, EN 55014, EN 61000-3-2/-3.

Teflon®: marchio depositato di DuPont

Garanzia internazionale LauraStar

1. Questo appearechio LauraStar è garantito per 12 mesi alla data di acquisso. La garanzia decorre alla data indicata sulla fattura o sullo scontrino di cassa.
2. La garanzia non copre la normale usura dell'apparecchio, dei cavi e della piastra. Sono escludi alla garanzia i danni seguenti

a cadute, guasti provocati dall'acqua o impiego di tensioni diverse da那一 della nominale. L'apprecchio è destinato all'uso domestico. La garanzia decade in caso di mancato rispetto delle prescrizioni per il primo utilizzato, delle norme d'uso e di manutenzione che costituiscono parte integrante delle modalità d'uso e di qualiasi intervento non autorizzato. L'uso professionale porta ad una limitazione del diritto alla garanzia.

1. Se un appearechio LauraStar viene affidavit ad un punto di assistenza autorizzato per un intervento escluso alla garanzia, tale intervento verrà considerato come una "riparazione non in garanzia" e verrà regolarmente fatturato.
2. L'apparechio difettoso deve essere inviato al centro di assistenza LauraStar.
3. A seconda dei paesi, nelle condizioni di garanzia LauraStar possono essere incluse prestazioni particolari. Fanno fede i regola-menti in vigore nel paese.
4. Per smaltire l'apparecchio, consegnarlo ad un rivenditore autorizzato. Non abbandonarlo mai nell'ambiente né cercare di bruciarlo.

Scheda di garanzia

LauraStar

SWISS MADE

Timbro del rivenditore:

Data:

Ricevuta di cassa:

Art. N°:

Allegare all'apparecchio una copia della presente Scheduled al momento dell'invo.
