MANUAL DE USUARIO COMPACT LAURASTAR

• Medidas de seguridad
• Consejos para la utilización
• Seguridad y colocación
• Problemas/soluciones
• Servicio de atención al cliente
• Declaración de conformidad CE
• Garantía internacional LauraStar

• Riempire la caldaia Estimado cliente, Le agradecemos la confianza que nos ha otorgado y le felicitamos por haber elegido LauraStar COMPACT. Nos gustaría darle algunos consejos para utilizar su aparato LauraStar COMPACT. Le rogamos que lea atentamente el modo de empleo antes de poner en marcha por primera vez el aparato. Español Descripción

Alfombra de silicona

Interruptor de la plancha

Interruptor del depósito

Piloto verde para el vapor

Piloto rojo de fin de agua

Clavija de corriente

Cable de alimentación

Botón de control del vapor

Ganchos de seguridad

Mango de ajuste de la altura de la tabla

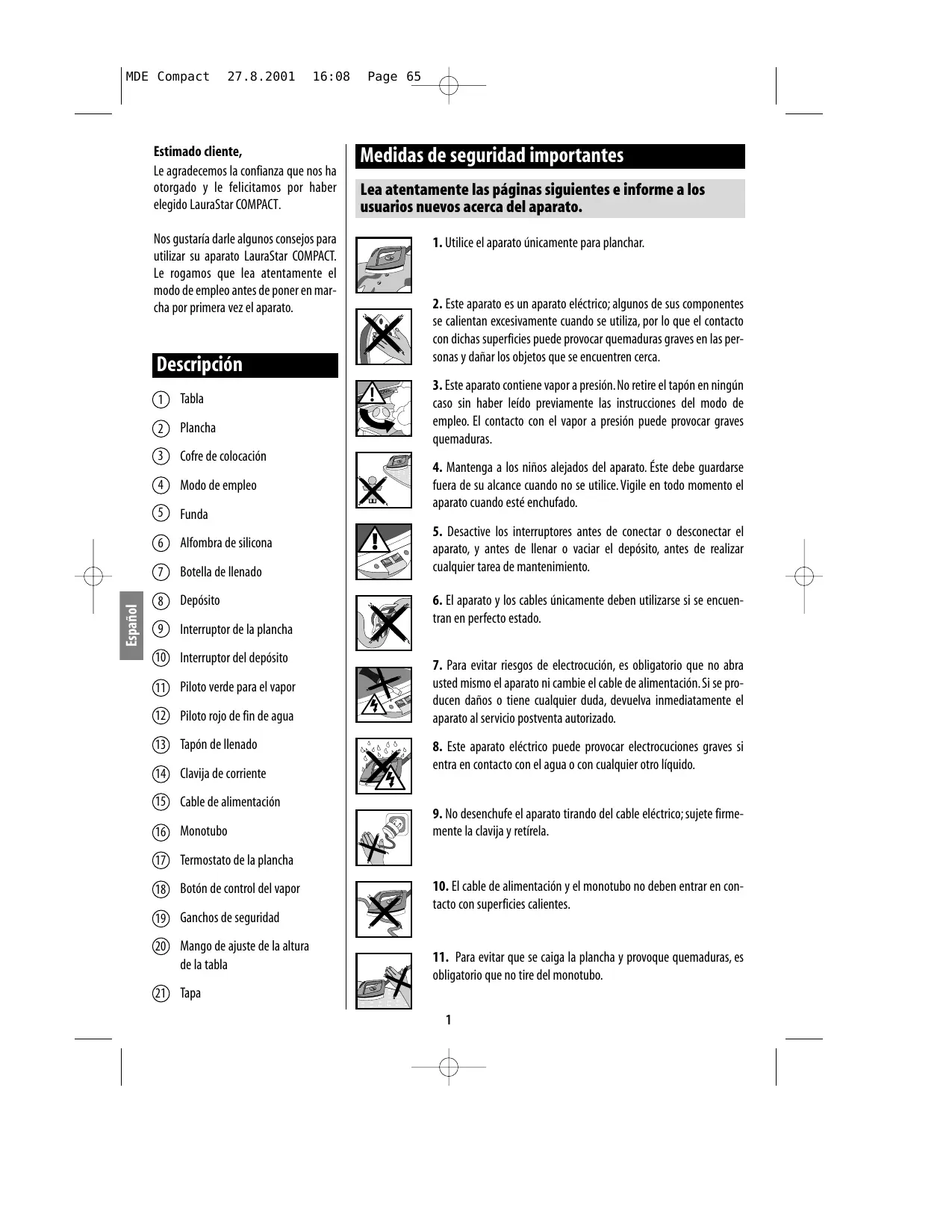

Tapa Page 65 Medidas de seguridad importantes Lea atentamente las páginas siguientes e informe a los usuarios nuevos acerca del aparato.

1. Utilice el aparato únicamente para planchar.

2. Este aparato es un aparato eléctrico; algunos de sus componentes

se calientan excesivamente cuando se utiliza, por lo que el contacto con dichas superficies puede provocar quemaduras graves en las personas y dañar los objetos que se encuentren cerca.

3. Este aparato contiene vapor a presión.No retire el tapón en ningún

caso sin haber leído previamente las instrucciones del modo de empleo. El contacto con el vapor a presión puede provocar graves quemaduras.

4. Mantenga a los niños alejados del aparato. Éste debe guardarse

fuera de su alcance cuando no se utilice. Vigile en todo momento el aparato cuando esté enchufado.

5. Desactive los interruptores antes de conectar o desconectar el

aparato, y antes de llenar o vaciar el depósito, antes de realizar cualquier tarea de mantenimiento.

6. El aparato y los cables únicamente deben utilizarse si se encuentran en perfecto estado.

7. Para evitar riesgos de electrocución, es obligatorio que no abra

usted mismo el aparato ni cambie el cable de alimentación.Si se producen daños o tiene cualquier duda, devuelva inmediatamente el aparato al servicio postventa autorizado.

8. Este aparato eléctrico puede provocar electrocuciones graves si

entra en contacto con el agua o con cualquier otro líquido.

9. No desenchufe el aparato tirando del cable eléctrico; sujete firmemente la clavija y retírela.

10. El cable de alimentación y el monotubo no deben entrar en contacto con superficies calientes.

11. Para evitar que se caiga la plancha y provoque quemaduras, es

obligatorio que no tire del monotubo.

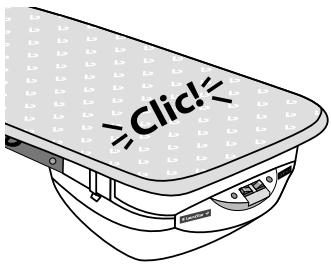

16:08 Page 66 Instalación Colocación

Controle el cierre de la tapa.

Incline la plancha hacia adelante presionando al mismo tiempo el mango de ajuste de la altura de la plancha.

Levante la tapa del cofre separando ligeramente los ganchos. Saque la plancha, el monotubo, la alfombra de silicona y el cable eléctrico. Cierre de nuevo la tapa controlando cuidadosamente el cierre. Español Abra la plancha hasta la altura deseada. Coloque la funda según las instrucciones siguientes. Coloque la plancha verticalmente sobre la punta (depósito hacia arriba). Funda Para instalar la funda en la tabla de planchar, insértela pasando la goma bajo la tapa, entre la tabla y la tapa. Ajústela a la tapa del cofre. A continuación, ajústela a la parte delantera de la plancha. Si desea obtener una funda nueva, puede dirigirse a su distribuidor o al servicio de atención al cliente. Accesorios Alfombra de silicona (code 508.0001.703): El logotipo de la alfombra debe estar orientado hacia arriba.Esta alfombra está destinada a recibir la plancha caliente. No deposite la plancha en ninguna otra superficie, pues podría provocar graves daños. Botella: le permite llenar fácilmente el depósito.

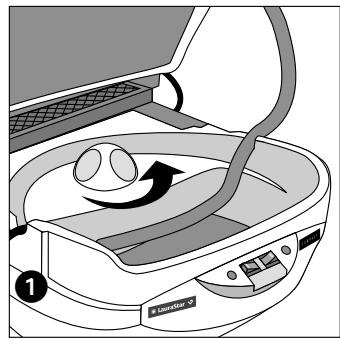

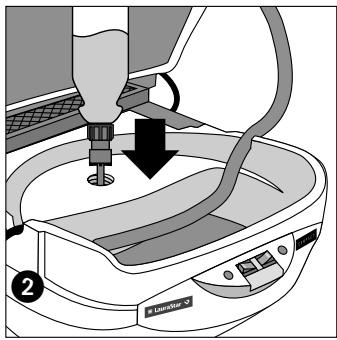

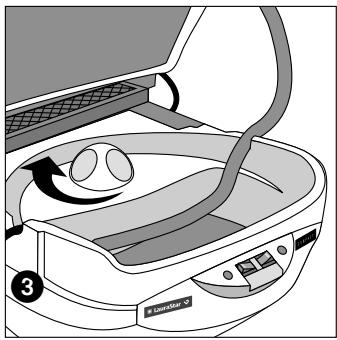

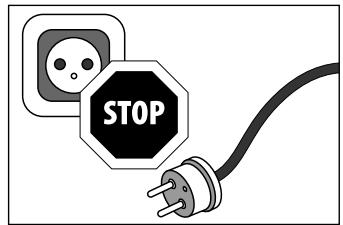

16:08 Page 67 Primera utilización Sistema desconectado Agua adecuada Desconecte siempre el cable de alimentación antes de llenar el depósito. Utilice agua del grifo,fría o caliente.Si está es muy dura con alto contenido en cal,puede utilizar agua mineral «de garrafa» con bajo contenido en cal y sales. solo de «garrafa» con bajo contenido de cal y sales ATENCIÓN: No utilice nunca aditivos, productos químicos, agua filtrada con sal, agua ionizada o «destilada», ni agua de mar suavizada, pues estos productos o los que se incorporan a tales aguas con estos tratamientos afectan a la calidad del vapor y pueden dañar el aparato. Llenado antes de utilizar el aparato Español El aparato está desconectado. 1. Desenrosque el tapón de llenado 2. Llene el depósito de agua presionando la botella. 3. Una vez lleno, coloque de nuevo el tapón con cuidado. Atención: evite que se desborde el depósito; llénelo con precaución.

Atención ● Asegúrese de que el depósito no funciona nunca sin agua, puesto que si se calienta el apara-

sin agua, la garantía del sistema puede anularse. ● Si el depósito está demasiado lleno, es posible que la plancha expulse agua cuando se empiece a utilizar. ● No desenrosque bajo ningún concepto el tapón de llenado mientras esté utilizando el aparato. Para el llenado durante la operación 3 de planchado, siga las instrucciones de la página 6. MDE Compact

16:08 Page 68 Puesta en marcha Conexión del aparato Para evitar descargas eléctricas, conecte la clavija de corriente únicamente en una toma con puesta a tierra.

1. Conecte la clavija

de corriente a la toma.

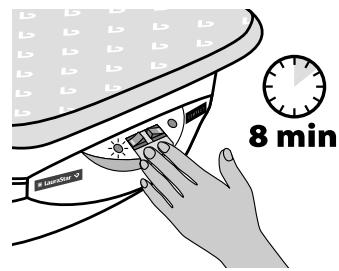

2. Conecte los dos interruptores y espere a

que se encienda el piloto verde del vapor (8 minutos aproximadamente). El piloto verde del vapor se enciende cuando el aparato está listo para funcionar. Consejos para la utilización Ajuste del termostato Este disco sólo ajusta la temperatura de la base de la plancha. Planchado sin base de teflón: adapte la temperatura en función de la tela. Planchado con vapor: sector pintado en negro. Antes de empezar a planchar: dé 2 ó 3 grandes golpes de vapor de lado para evacuar el agua condensada en el tubo. Regla general Antes de empezar a planchar:

• Dé 2 ó 3 fuertes golpes de vapor para evacuar el agua condensada en el tubo y a continuación compruebe la placa sobre un paño: si continúa expulsando agua, aumente ligeramente la temperatura. Planche todas las telas con el vapor. Puede planchar algunas telas sin vapor si lo considera necesario, pero en tal caso, no active el interruptor del depósito, únicamente el de la suela. Para mejorar la calidad del planchado y aumentar la autonomía del aparato, planche la tela una primera vez con vapor y a continuación una segunda vez sin vapor, para secar la tela. Seda

• Si la plancha no emite vapor, reduzca ligeramente la temperatura . Planche la seda normalmente con el vapor. ATENCIÓN: después de realizar un cambio de ajuste, transcurre aproximadamente 1 minuto antes de que se estabilice la nueva temperatura. Para las sedas oscuras,se recomienda utilizar la base Teflon®, que su distribui-dor le venderá por separado.

Español Este botón permite controlar la salida de vapor de la plancha. MDE Compact

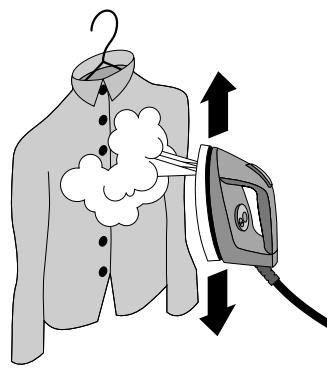

16:08 Angora/lana Page 69 Desarrugar verticalmente Suspenda la prenda con una percha o con la mano. ● Pase la plancha con vapor a unos 10 cm de la tela para no apelmazarla. Moviéndola de arriba a abajo,toque ligeramente la tela proporcionando proyecciones cortas de vapor. ● Coja la prenda con la mano y agítela para devolverle el volumen. Observación: Prácticamente todas las telas se desarrugan fácilmente, excepto el algodón, el lino y algunas sedas. ATENCIÓN: Si una tela no se desarruga con facilidad, colóquela sobre la tabla y plánchela normalmente. La manipulación con la placa caliente y el vapor bajo presión puede provocar quemaduras graves. Español Telas especiales

El terciopelo, la pana, el jersey

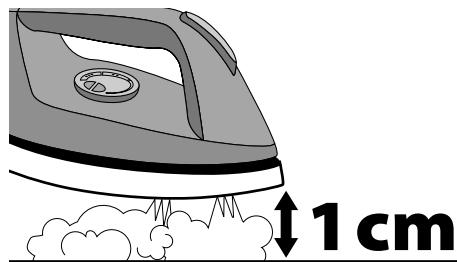

Si no dispone de la base Teflon® pase a 1 cm de la tela con el vapor y a continuación iguale con la mano. Consejos prácticos Utilización de la base Teflon® La base Teflon® resulta indispensable para las telas oscuras sensibles al lustrado y las telas sintéticas que tienden a pegarse a la suela. En caso de utilización de la base Teflon®: 1.Coloque la plancha en la base. 2.Tire del resorte hacia atrás de la plancha como se indica en el dibujo.Espere aproximadamente 1 minuto; la base habrá alcanzado entonces la misma temperatura que la plancha.De esta forma se evita que el agua de condensación gotee sobre la tela. No olvide retirar la base Teflon® después de utilizarla.

ATENCIÓN: El contacto con la base Teflon® puede provocar graves quemaduras y dañar los objetos que se encuentren cerca.

16:08 Page 70 Llenado Piloto de fin de agua Un piloto rojo se enciende cuando el depósito alcanza el nivel de agua minimo. Llenado durante el planchado El piloto rojo de fin de agua se enciende para indicar que el depósito ya no contiene agua suficiente para planchar.

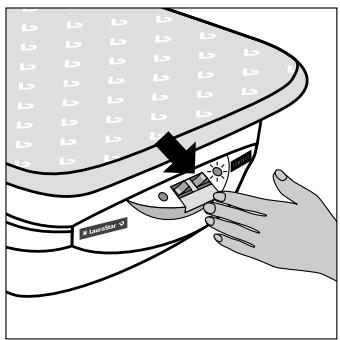

1. Desactive solo el interruptor del

depósito y siga planchando hasta que se acabe el vapor. No desactive todavia el boton de la plancha.

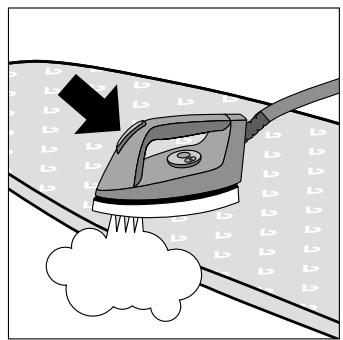

2. Pulse el botón de control del vapor de

la plancha y manténgalo presionado hasta que cese la emisión de vapor.

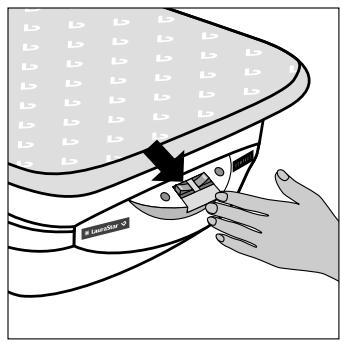

3. Cuando ya no salga vapor desactive el

interruptor de la plancha.

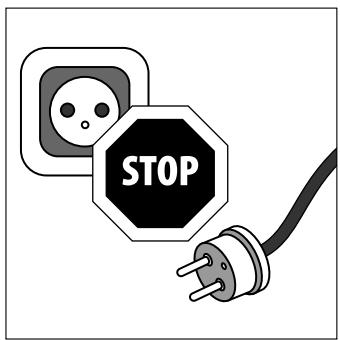

4. Desconecte el aparato.

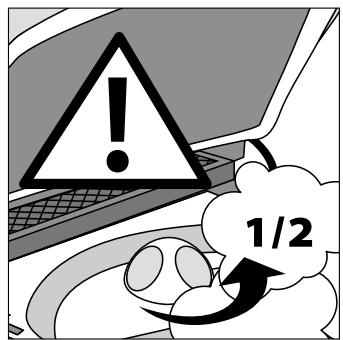

5. Desenrosque lentamente media vuelta

el tapón de llenado (con un paño para evitar cualquier contacto directo con el vapor) y espere a que se haya evacuado completamente el vapor residual.

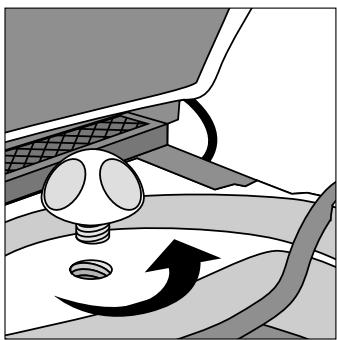

6. Desenrosque completamente el tapón

y llene el depósito como se indica en la página 3.

Español ATENCIÓN: Para evitar quemaduras graves, no retire nunca el tapón de llenado sin seguir las instrucciones siguientes: MDE Compact

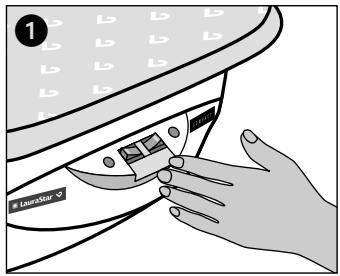

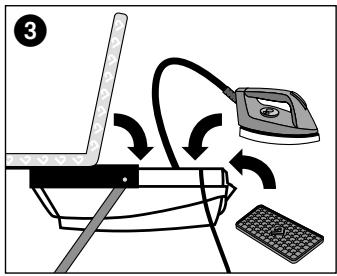

16:08 Page 71 Seguridad y colocación La plancha, aún estando caliente, se guarda junto con el cable eléctrico y el monotubo en el rack de colocación situado bajo la tabla de planchar. De esta forma se evita el riesgo de provocar quemaduras o de tirar la plancha aún caliente. El rack de colocación está provisto de dos ganchos en clip que garantizan un cierre óptimo de la tapa. Colocación Después de utilizar el aparato: 1. Desactive los interruptores y desconecte el aparato. 2. Abra la tapa. 3. Guarde en el cofre de colocación: a) la plancha. b) el monotubo. c) el cable eléctrico. d) la alfombra de silicona. Respete este orden de colocación. Si la plancha está aún caliente, asegúrese de no tocar las partes de plástico del cofre de colocación. Observación: Ahora ya puede guardar el aparato, aunque la plancha esté aún caliente. Español

Asegúrese de que la tapa de colocación se ha cerrado correctamente con el fin de evitar cualquier accidente en caso de que se caiga el aparato. 1. Incline la plancha con la punta hacia abajo. 2. Presione el mango de ajuste de la altura para liberar el mecanismo de seguridad. 3. Cierre la plancha. El aparato ya está listo para guardarse. Observación: Puede dejar el agua en el depósito hasta el próximo planchado; una vez llevada a ebullición, el agua ya no se altera.

Mantenimiento Limpieza de la plancha IMPORTANTE: No utilice nunca desincrustantes ni ningún otro producto químico, pues podrían dañarse el depósito y la plancha. No sumerja nunca el aparato en ningún líquido. No sumerja nunca el aparato en ningún líquido. No pase nunca la plancha bajo el grifo. ● Utilice un estropajo de limpieza. ● Limpie más a menudo la base de la plancha si utiliza almidón para el planchado (aunque el depósito de almidón no esté visible).

16:08 Page 72 Limpieza del aparato ATENCIÓN: El aparato debe estar frío y desconectado para evitar cualquier riesgo de quemaduras o electrocución cuando se manipule el mismo. ● Para eliminar el polvo o cualquier otra suciedad del aparato, utilice un paño suave y húmedo. No lo limpie con abundante agua ni utilice productos químicos. Lavado del depósito Para prolongar la eficacia del depósito y evitar rechazos de cal, debe obligatoriamente lavar el depósito de forma periódica. Le rinçage doit se faire lorsque El lavado debe realizarse cuando al aparato esté frío y desconectado para evitar riesgos de quemaduras o electrocución cuando se manipule el mismo. ATENCIÓN: Asegúrese de que el aparato esté siempre desconectado y respete las indicaciones del capítulo relativo al llenado de la página 3 cuando desenrosque el tapón de llenado.

1. Retire el depósito siguiendo las instrucciones indicadas en la página 11 (envío del depósito al servicio de atención al cliente) 2. Llene el depósito con agua caliente del grifo mediante la botella de llenado (A). 3. Enjuáguelo realizando movimientos circulares(B). 4. Vacíe el depósito en el sentido indicado arriba (C). IMPORTANTE: No utilice nunca desincrustantes ni ningún otro producto químico, pues podría dañarse el depósito. No sumerja nunca el aparato en ningún líquido. Control/reparación Consejos Se recomienda controlar periódicamente: 1. El estado del cable de alimentación del aparato 2. El monotubo 3. La junta del tapón de llenado.

Es muy importante que el aparato se abra y repare únicamente por personas cualificadas y autorizadas.

16:08 Page 73 Problemas/soluciones Problema El agua gotea por los orificios de la base. Español Líquido de color marrón o blanco sale de los orificios de la base y ensucia la ropa. Causas posibles

• Utiliza el vapor a una temperatura demasiado baja o antes de que se caliente la plancha

• Aumente la temperatura de la plancha con el termostato
• Compruebe que se enciende el interruptor de la plancha

• El agua se ha condensado en los tubos porque utiliza el vapor por primera vez o porque no lo ha utilizado desde hace algún tiempo

• Pulse el botón de control del vapor hasta que la plancha emita vapor

• El termostato no está ajustado: la temperatura sigue siendo demasiado baja

• Póngase en contacto con el servicio de atención al cliente

• Utiliza productos químicos desincrustantes

• No utilice nunca este tipo de productos: dañan el aparato

• Utiliza aditivos en el agua de planchado (agua de lavanda,apresto,etc.)

• No añada nunca nada al depósito

• Pequeños trozos de tela están incrustados en los orificios de la base y se carbonizan La base de la plancha está sucia (o marrón); puede manchar la ropa. Soluciones

• Plancha a una temperatura demasiado elevada

• La ropa no está bien aclarada o bien utiliza almidón

• Limpie la base y séquela con un paño húmedo

• Ajuste correctamente el termostato de la plancha
• Limpie la base y séquela con un paño húmedo
• Pulverice siempre el almidón sobre el reverso del lado que se vaya a planchar

• El depósito no está en marcha
• Active el interruptor del depósito
• Espere a que se encienda el piloto verde del vapor No hay vapor o queda poco
• El depósito de agua está vacío

• Llene el depósito según indican las instrucciones
• Ha colocado la plancha sobre una superficie que raya La base está rayada o estropeada
• La plancha se ha caído o ha sufrido golpes

• Coloque siempre la plancha sobre la alfombra de silicona
• Para cambiar la base, diríjase al servicio de atención al cliente

16:08 Problema Page 74 Causas posibles Soluciones

• El tapón está mal enroscado

• Enrosque de nuevo el tapón correctamente

• El tapón está defectuoso

• No siga utilizando el aparato y póngase en contacto con el servicio de atención al cliente

• La clavija de corriente está desenchufada

• Conecte la clavija de corriente

• Los interruptores están desactivados

• Active los interruptores

• El termostato de la plancha está ajustado al mínimo

• Ajuste correctamente el termostato de la plancha La plancha está demasiado caliente

• Baje la temperatura con el termostato de la plancha El mango empieza a quemar

• El termostato de la plancha está al máximo

• Baje la temperatura con el termostato de la plancha La emisión de vapor no cesa

• El botón de la plancha está bloqueado

• Presione rápida y repetidamente el botón de control del vapor El vapor sale de forma intermitente

• El monotubo está roto

• Llame al servicio de atención al cliente Falta presión al vapor

• Los orificios de la base están obstruidos

• En el momento en el que la plancha esté fría, desatásquelos

• El depósito está vacío

• Llene el depósito Sale vapor a través del tapón de llenado La plancha no calienta Datos técnicos Presión del vapor Planchado vertical Capacidad del depósito Utilización de agua corriente Alimentación Potencia del depósito Potencia de la plancha 3,5 bar Peso total

Peso de la plancha 0,85 l Dimensiones del aparato cerrado

Altura de la tabla 230V / 50 Hz 1000 W

Servicio de atención al cliente ● Si resulta imposible determinar la causa de alguna avería,diríjase al servicio de atención al cliente, que se encuentra a su entera disposición. ● ATENCIÓN: No desmonte nunca el aparato. ● Telf. - 93 247 85 71 PRESAT, S.A. - Central Servicios Tecnicos, C/Passo San Juan, 17 (Barcelona). Envío del depósito al servicio de atención al cliente

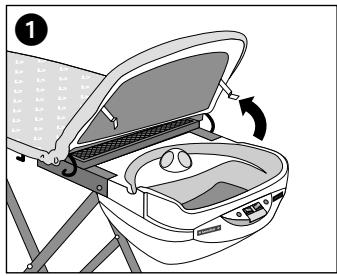

1. Levante la

tapa separando los ganchos de seguridad del depósito.

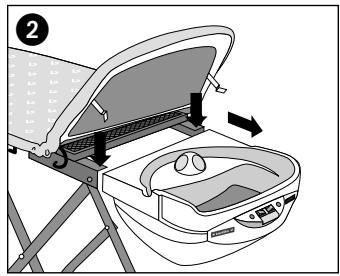

2. Retire el depósito de la plancha

presionando los 2 botones y tirando contra sí. Español Direcciones

Otros países: tel: ++ 41 21 948 99 48 fax: ++41 21 948 99 40 Internet: www.divelit.com Declaración de conformidad CE Designación: Sistema de planchado Modelo/tipo: Compact Declaramos bajo nuestra responsabilidad que este producto cumple las normas y documentos normalizados siguientes: EN 60 335-1, EN 60 335-2-3, EN 55014, EN 61000-3-2/-3. Teflon® : Marca registrada DuPont

16:08 Page 76 Garantía internacional de LauraStar 1. El aparato LauraStar tiene una garantía de 12 meses a partir de la fecha de compra.La garantía entra en vigor a partir de la fecha indicada en la factura o el ticket de compra. 2. El desgaste normal del aparato,los cables y la base queda excluido de la garantía.Los desperfectos derivados de caídas,agua en malas condiciones e incumplimiento de la tensión nominal no están cubiertos por la garantía.Este aparato está destinado al uso doméstico.La utilización del aparato para otros fines,el incumplimiento de las prescripciones de uso y mantenimiento descritas en el modo de empleo,así como cualquier intervención no autorizada,conllevan la eliminación del derecho a la garantía.Un uso profesional conlleva una reducción del derecho a la garantía. 3. Si un aparato LauraStar se entrega a un punto de servicio autorizado para llevar a cabo una intervención fuera de las cláusulas de la garantía, se considerará como una “reparación fuera de garantía”y será objeto de factura.

4. El aparato defectuoso debe entregarse en el centro de servicio LauraStar.

5. Según el país, pueden aplicarse prestaciones particulares además de las condiciones de la garantía LauraStar. Prevalecerán los reglamentos vigentes en el país. 6. Si desea deshacerse del aparato, llévelo a un distribuidor autorizado. No lo tire en la naturaleza ni intente destruirlo mediante el fuego. Español Tarjeta de garantía Sello del distribuidor: Recibo de caja: Fecha: Art. N°: Rogamos adjunte una copia de esta tarjeta de garantía cuando envíe el aparato. All rights reserved. Con reserva de modificación. CE
