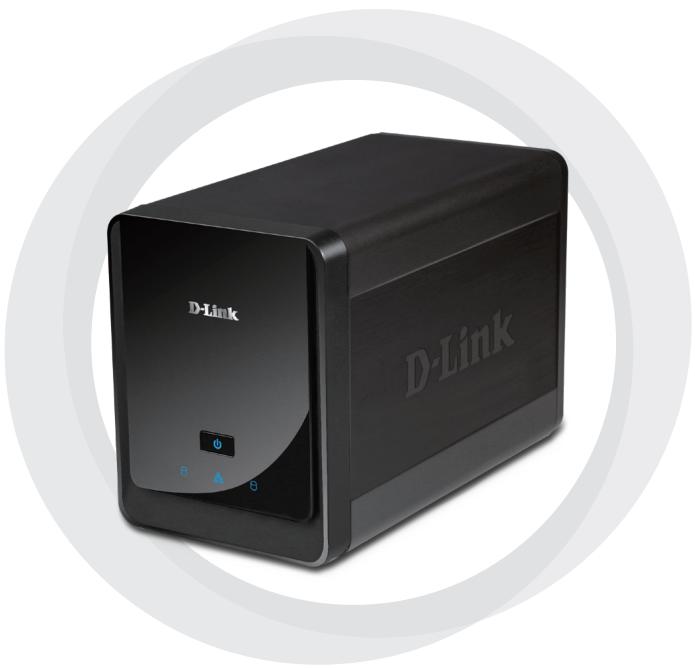

MANUALE UTENTE DNS-726-4 D-LINK

Guida di installazione rapida

2-Bay Network Video Recorder Requisiti di sistema Requisiti hardware Una o due unità disco fisso SATA da 3,5”* Requisiti di rete

• Videocamera/e IP (per un elenco delle videocamere supportate, visitare il sito Web D-Link)

• Browser Web: Internet Explorer 6.0 o versione successiva Facoltativo UPS con interfaccia USB *Le unità disco fisso devono essere dello stesso produttore. Per prestazioni ottimali, si consigliano unità identiche per configurazioni RAID 1. Contenuto della confezione
• Manuale e software su CD
• Guida di installazione rapida Nota: l’utilizzo di un alimentatore con tensione diversa rispetto a quella dell’alimentatore fornito con il prodotto causerà danni e invaliderà la garanzia del prodotto. D-Link DNS-722-4/726-4 Quick Install Guide

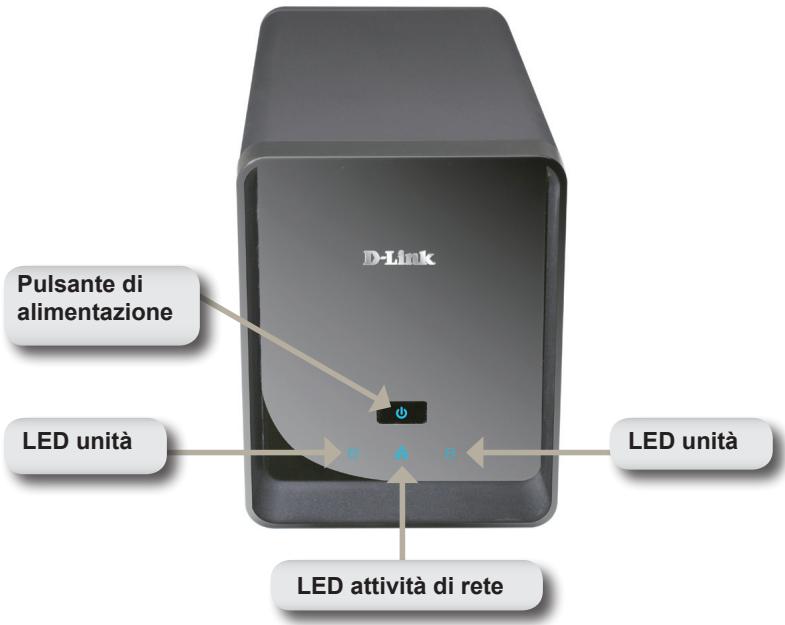

Panoramica hardware Vista frontale Pulsante di alimentazione LED unità LED unità LED attività di rete Pulsante di alimentazione Premere una volta per accendere il videoregistratore di rete (NVR). Per spegnere il videoregistratore di rete, tenere premuto il pulsante finché il LED non inizia a lampeggiare. LED unità Questi LED sono fissi di colore BLU quando le unità sono connesse ma inattive. I LED lampeggiano quando sulle unità vengono effettuate operazioni di accesso, formattazione o sincronizzazione. Diventano di colore GIALLO se un’unità non funziona correttamente. LED attività Il LED è fisso di colore BLU in presenza di una connessione Ethernet. Lampeggia per indicare traffico LAN.

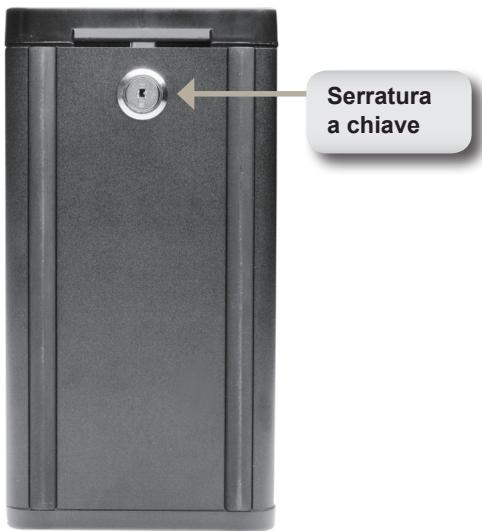

D-Link DNS-722-4/726-4 Quick Install Guide Parte inferiore Serratura a chiave Serratura a chiave Utilizzare questa serratura per proteggere il pannello frontale del videoregistratore di rete. Per aprire il pannello, è necessario utilizzare l’apposita chiave fornita per l’installazione iniziale. D-Link DNS-722-4/726-4 Quick Install Guide

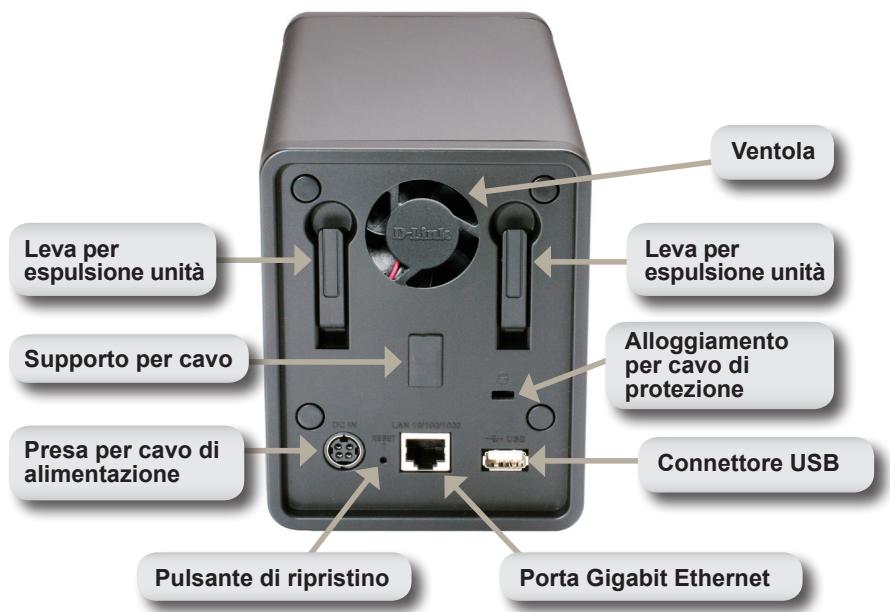

Pannello posteriore (Connessioni) Ventola Leva per espulsione unità Leva per espulsione unità Alloggiamento per cavo di protezione Supporto per cavo Presa per cavo di alimentazione Connettore USB Pulsante di ripristino Porta Gigabit Ethernet Presa per cavo di alimentazione Presa alla quale collegare l’alimentatore. Porta Gigabit Ethernet Utilizzare questa porta per connettere il videoregistratore di rete a una rete. Leva per espulsione unità Utilizzare queste leve per espellere le unità disco fisso. Prima di espellere le unità, è necessario rimuovere il pannello frontale. Assicurarsi di riposizionare la leva di espulsione prima di installare la nuova unità disco fisso.

D-Link DNS-722-4/726-4 Quick Install Guide Pulsante di ripristino Un pulsante a foro presente accanto alla presa Ethernet consente di reimpostare il sistema o di ripristinare le impostazioni di default. Per reimpostare il sistema, è sufficiente tenere premuto il pulsante finché il LED alimentazione non lampeggia. Connettore USB È possibile utilizzare un UPS come alimentatore di emergenza del videoregistratore di rete. L’UPS può utilizzare l’interfaccia USB per notificare al videoregistratore di rete di eseguire la procedura di arresto corretta prima che la batteria si esaurisca. Alloggiamento per cavo di protezione È possibile applicare un blocco esterno a questo alloggiamento come misura di protezione dal furto. Ventola Il videoregistratore di rete regola automaticamente la temperatura del sistema accendendo e spegnendo la ventola. Supporto per cavo Consente di sistemare il cavo di alimentazione per una maggior sicurezza dell’ambiente operativo. Nota: dopo aver ripristinato l’unità, sarà comunque possibile accedere ai dati registrati nelle unità disco fisso. D-Link DNS-722-4/726-4 Quick Install Guide

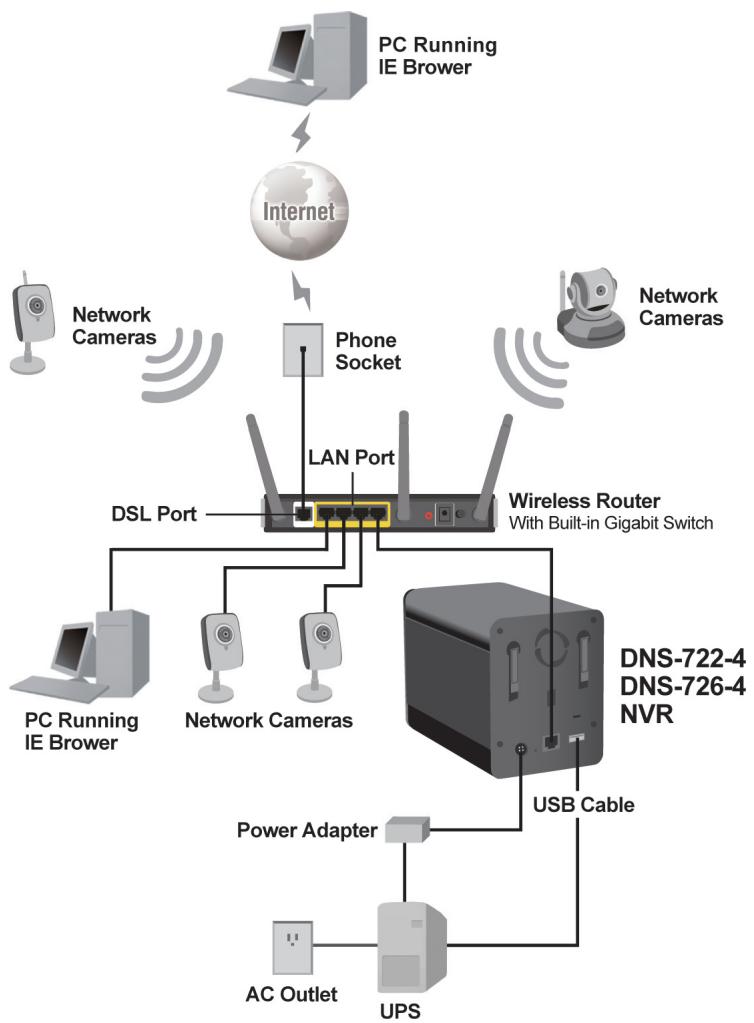

Connessione del videoregistratore di rete alla rete Your Network Setup

D-Link DNS-722-4/726-4 Quick Install Guide Installazione dell’hardware Installazione dell’unità disco fisso

Installare un’unità disco fisso SATA prima di accendere il videoregistratore di rete. Utilizzare la chiave per sbloccare la piastra di copertura dalla parte inferiore del videoregistratore di rete.

Far scorrere la piastra di copertura finché non si sgancia dal dispositivo.

Dopo aver sganciato la piastra di copertura, staccarla dal dispositivo in modo da rendere visibili gli slot. D-Link DNS-722-4/726-4 Quick Install Guide

Inserire un’unità disco SATA da 3,5” SATA in uno slot disponibile. Assicurarsi di allineare il connettore dell’unità al connettore SATA sul bordo inferiore all’interno dello slot del videoregistratore. Premere delicatamente l’unità finché non risulta collegata. Quando un’unità è inserita correttamente, risulta ben agganciata al connettore. È necessario prestare particolare attenzione quando si inseriscono alcune unità disco fisso sottili o di forma insolita. Se un’unità non è correttamente inserita, il LED non si illumina dopo l’accensione del dispositivo. Facoltativo: quando si installa una seconda unità disco fisso facoltativa, ripetere l’operazione descritta al punto 4. Per evitare incompatibilità tra i dati durante il funzionamento come RAID 1, utilizzare unità SATA identiche dello stesso produttore. La capacità formattata dell’unità durante il funzionamento come RAID 1 è quella dell’unità disco fisso con la capacità minore.

Fissare la piastra di copertura alla parte frontale del dispositivo. D-Link DNS-722-4/726-4 Quick Install Guide

Bloccare la piastra di copertura per proteggere le unità disco fisso. Collegamento del cavo Ethernet Collegare un cavo Ethernet alla porta Ethernet. Collegare un’estremità del cavo Ethernet al videoregistratore di rete. Collegare l’altra estremità del cavo a una porta LAN Gigabit Ethernet di un router o di uno switch, oppure direttamente a un computer. Collegamento dell’UPS (facoltativo) Se si dispone di un UPS (Universal Power Supply) che si desidera utilizzare con il videoregistratore di rete, è possibile collegarlo prima di accendere l’unità.

1. Collegare il cavo USB all’UPS e alla

porta sul retro del videoregistratore di rete.

2. Collegare il cavo di alimentazione

all’UPS. Assicurarsi che l’UPS sia collegato e alimentato. Nota: Per spegnere il videoregistratore di rete, è sufficiente tenere premuto il pulsante di alimentazione per 5 secondi. Il LED alimentazione lampeggerà e il videoregistratore di rete si spegnerà dopo qualche secondo. D-Link DNS-722-4/726-4 Quick Install Guide

Collegamento dell’alimentatore esterno Collegare un’estremità del cavo dell’alimentatore esterno alla presa di alimentazione CC presente sul pannello posteriore del videoregistratore di rete (identificabile dall’etichetta DC 12V), quindi collegare l’altra estremità a una presa elettrica CA. Accensione dell’unità e inizializzazione dell’unità disco fisso Premere il pulsante di alimentazione sul pannello frontale. Il LED sul videoregistratore di rete inizierà a lampeggiare. Se il collegamento è corretto, attendere circa 60 secondi, il LED alimentazione del videoregistratore di rete rimarrà acceso fisso, mentre i LED dell’unità disco fisso e di rete inizieranno a lampeggiare. Il videoregistratore di rete inizializzerà l’unità disco fisso in base alle impostazioni di default. Per modificare le impostazioni dell’unità disco fisso, visitare la pagina di CONFIGURAZIONE nell’utilità di configurazione basata su Web. Videocamere supportate DNS-722-4: supporta tutte le videocamere di rete D-Link. Include il supporto per la rilevazione automatica e una risoluzione massima di 1,3 megapixel. DNS-726-4: supporta le videocamere di rete di marche note, tra cui D-Link, Axis, Panasonic e SONY. Il supporto di funzionalità specifiche dipende dal software.

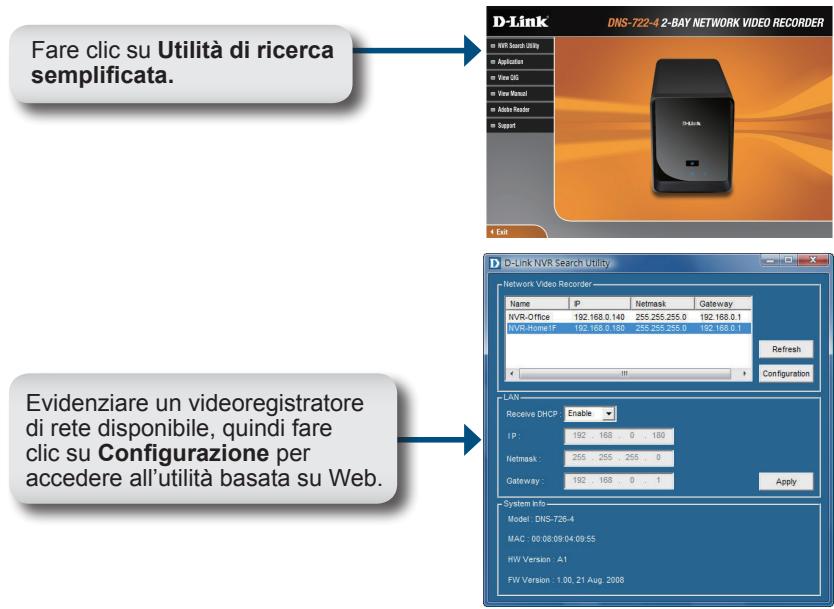

D-Link DNS-722-4/726-4 Quick Install Guide Operazioni preliminari Passo 1: assicurarsi che il videoregistratore di rete sia connesso a una rete tramite router o switch oppure sia connesso direttamente al PC. Passo 2: accendere il computer e inserire il CD ad esecuzione automatica di D-Link DNS-722-4/DNS-726-4 nell’unità CD-ROM. Le seguenti istruzioni dettagliate vengono visualizzate quando si utilizza il sistema operativo Windows Vista. Procedure e schermate sono simili per gli altri sistemi operativi Windows. Fare clic su Utilità di ricerca semplificata. Evidenziare un videoregistratore di rete disponibile, quindi fare clic su Configurazione per accedere all’utilità basata su Web. Per istruzioni dettagliate sulla configurazione, fare riferimento al manuale dell’utente disponibile sul CD ROM. Supporto tecnico Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato Telefono: 199400057 URL : http://www.dlink.it/support D-Link DNS-722-4/726-4 Quick Install Guide
