BEDIENUNGSANLEITUNG DNS-726-4 D-LINK

Schnellinstallationsanleitung

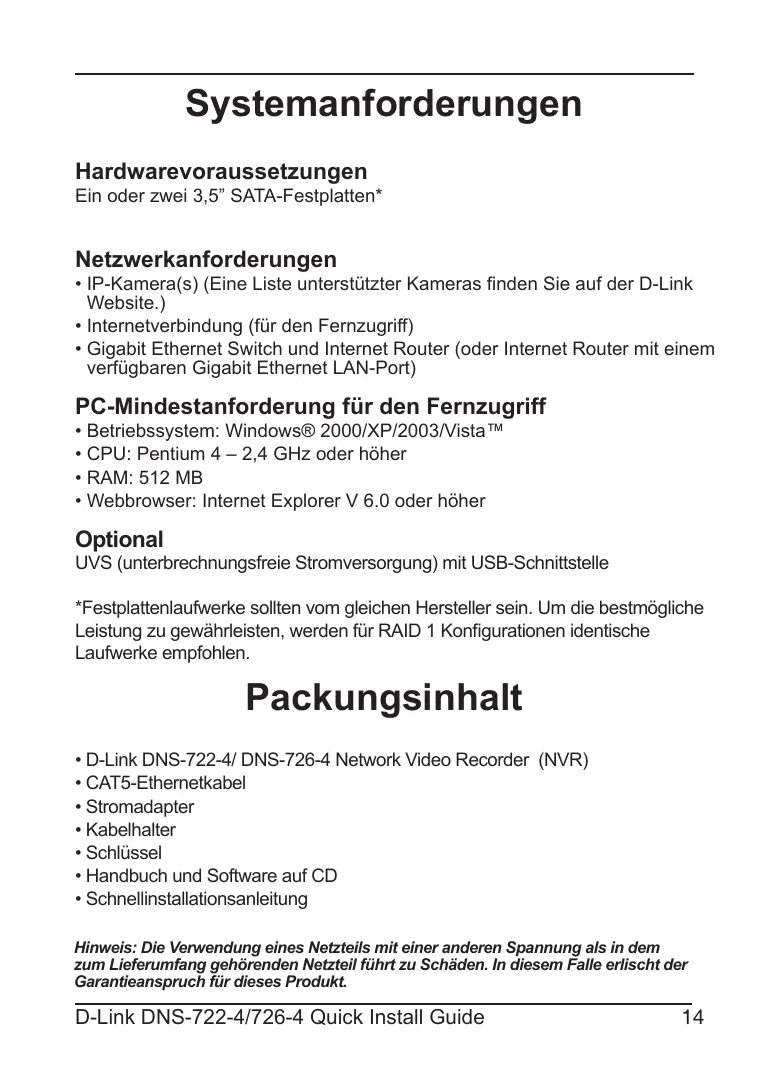

2-Bay Network Video Recorder Systemanforderungen Hardwarevoraussetzungen Ein oder zwei 3,5” SATA-Festplatten* Netzwerkanforderungen

• IP-Kamera(s) (Eine Liste unterstützter Kameras finden Sie auf der D-Link Website.)
• Internetverbindung (für den Fernzugriff)
• Gigabit Ethernet Switch und Internet Router (oder Internet Router mit einem verfügbaren Gigabit Ethernet LAN-Port) PC-Mindestanforderung für den Fernzugriff
• Betriebssystem: Windows® 2000/XP/2003/Vista™
• CPU: Pentium 4 – 2,4 GHz oder höher
• Webbrowser: Internet Explorer V 6.0 oder höher Optional UVS (unterbrechnungsfreie Stromversorgung) mit USB-Schnittstelle *Festplattenlaufwerke sollten vom gleichen Hersteller sein. Um die bestmögliche Leistung zu gewährleisten, werden für RAID 1 Konfigurationen identische Laufwerke empfohlen. Packungsinhalt
• Handbuch und Software auf CD
• Schnellinstallationsanleitung Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil führt zu Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. D-Link DNS-722-4/726-4 Quick Install Guide

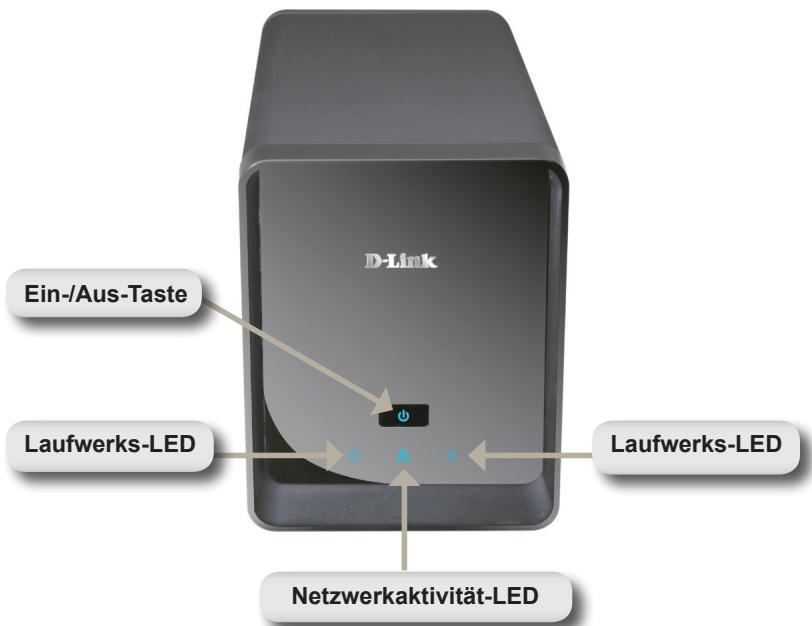

Hardware-Überblick Vorderansicht Ein-/Aus-Taste Laufwerks-LED Laufwerks-LED Netzwerkaktivität-LED Ein-/Aus-Taste: Diese LEDs leuchten durchgehend BLAU, wenn die Festplattenlaufwerke angeschlossen, aber inaktiv sind. Die LEDs blinken, wenn auf die Laufwerke zugegriffen wird oder wenn sie formatiert oder synchronisiert werden. Sie leuchten GELB, wenn ein Laufwerk ausgefallen ist. Laufwerk-LEDs: Diese LEDs leuchten durchgehend BLAU, wenn die Festplattenlaufwerke angeschlossen, aber inaktiv sind. Die LEDs blinken, wenn auf die Laufwerke zugegriffen wird oder wenn sie formatiert oder synchronisiert werden. Sie leuchten GELB, wenn ein Laufwerk ausgefallen ist. Aktivitäts-LED: Die LED leuchtet bei einer Ethernet-Verbindung durchgehend BLAU. Sie blinkt, um LAN-Verkehr anzuzeigen.

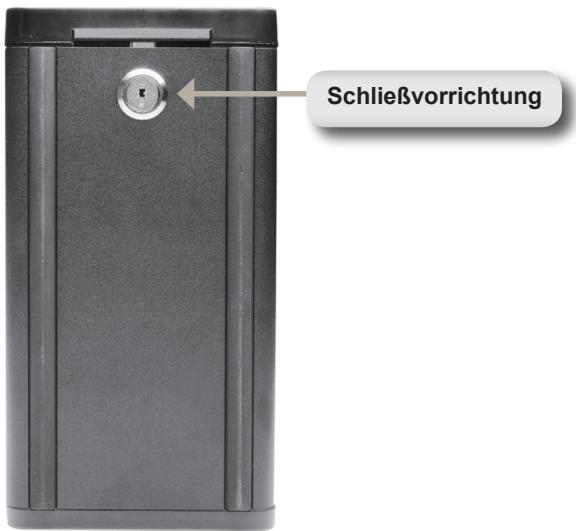

D-Link DNS-722-4/726-4 Quick Install Guide Unterseite Schließvorrichtung Schließvorrichtung: Verwenden Sie diese Schließvorrichtung, um die Vorderplatte des NVR zu sichern. Sie kann mit dem im Lieferumfang enthaltenen Schlüssel zur Erstinstallation aufgeschlossen werden. D-Link DNS-722-4/726-4 Quick Install Guide

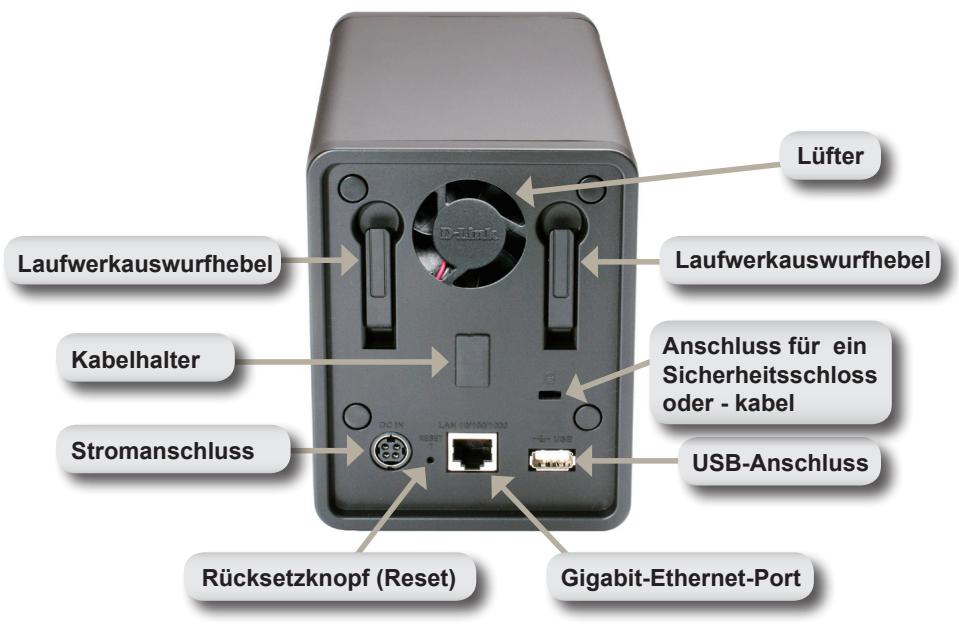

Rückseite (Anschlüsse) Lüfter Laufwerkauswurfhebel Laufwerkauswurfhebel Anschluss für ein Sicherheitsschloss oder - kabel Kabelhalter Stromanschluss USB-Anschluss Rücksetzknopf (Reset) Gigabit-Ethernet-Port Stromanschluss: Anschluss für den mitgelieferten Stromadapter. Gigabit-Ethernet-Port: Der Gigabit Ethernet-Port verbindet den NVR mit dem Netzwerk. Laufwerkauswurfhebel: Wird zum Auswerfen der Laufwerke verwendet. Vor dem Auswerfen der Laufwerke muss die Vorderplatte entfernt werden. Vergessen Sie nicht den Hebel zurückzusetzen, bevor Sie das neue Festplattenlaufwerk installieren.

D-Link DNS-722-4/726-4 Quick Install Guide Rücksetzknopf: Ein vertiefter Knopf, der sich neben der Ethernetbuchse befindet und der zum Zurücksetzen oder zur Wiederherstellung des Systems auf die werkseitigen Standardeinstellungen verwendet wird. Drücken Sie zur Rücksetzung des Systems auf den Knopf und halten Sie ihn so lange gedrückt, bis die LED-Betriebsanzeige blinkt. USB-Anschluss: Für den NVR kann eine unterbrechungsfreie Stromversorgung (UVS) verwendet werden. Das UVS-Gerät kann die USB-Schnittstelle nutzen, um den NVR zu veranlassen, das System ordnungsgemäß herunterzufahren, bevor die Batterieleistung zu Ende geht. Anschluss für ein Sicherheitsschloss oder -kabel: Ein externes Schloss kann hier angebracht werden, um Diebstahl zu verhindern. Lüfter: Der NVR passt die Systemtemperatur automatisch durch entsprechendes Ein-/Ausschalten des Lüfters an. Kabelhalter: Halter für das Stromkabel zur Sicherung der Betriebsumgebung. Hinweis: Sie haben auch nach einem Rücksetzen des Systems weiterhin Zugriff auf die auf Ihren Festplattenlaufwerken befindlichen Daten. D-Link DNS-722-4/726-4 Quick Install Guide

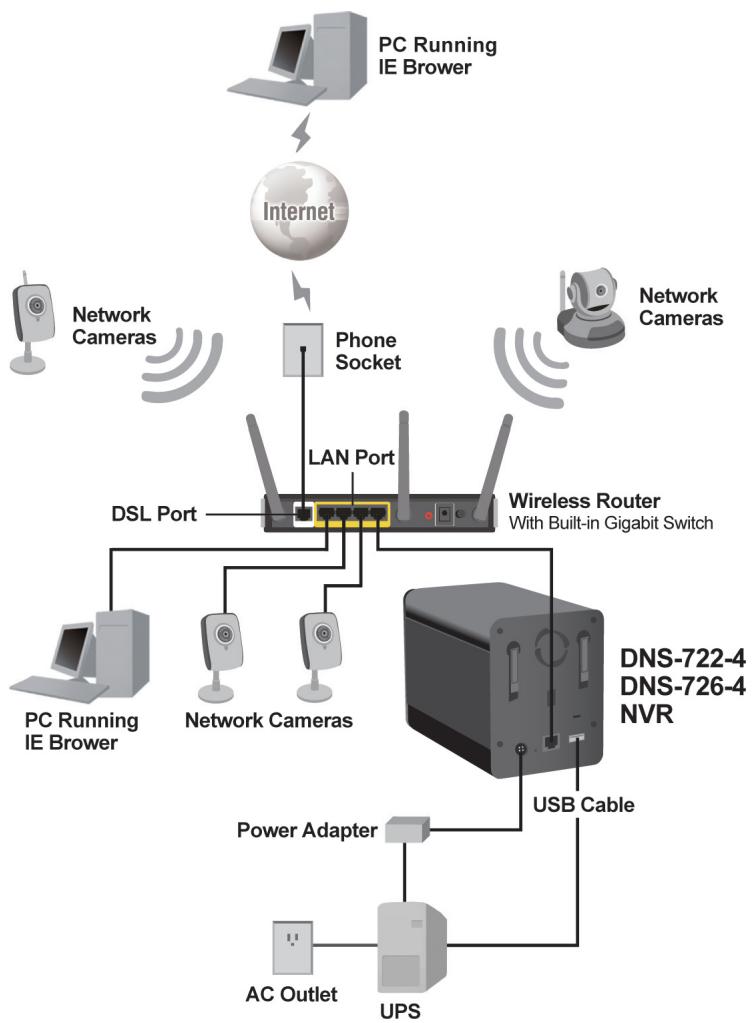

Anschließen Ihres NVR an das Netzwerk Your Network Setup

Installieren Sie ein SATAFestplattenlaufwerk, bevor Sie den NVR einschalten. Verwenden Sie den Schlüssel, um die Abdeckung auf der Unterseite des NVR zu entriegeln.

Schieben Sie die Abdeckung nach oben, bis sie vom Gerät ausklinkt.

Wenn die Abdeckung ausgeklinkt ist, ziehen Sie sie von dem Gerät. Die Laufwerkeinschübe sind nun sichtbar. D-Link DNS-722-4/726-4 Quick Install Guide

Schieben Sie ein 3.5” SATAFestplattenlaufwerk in einen verfügbaren Laufwerkeinschub ein. Stellen Sie dabei sicher, dass der Laufwerkanschluss an den SATA-Anschluss auf der Unterseite im Laufwerkeinschub des NVR ausgerichtet ist. Drücken Sie das Festplattenlaufwerk dann vorsichtig weiter in den Einschub, bis es eingerastet ist. Wenn ein Laufwerk ordnungsgemäß eingeschoben ist, fühlen Sie, wie es im Anschluss „einrastet“. Einige Laufwerke, die dünn oder ungewöhnlich geformt sind, müssen möglicherweise vorsichtig an die richtige Position geführt werden. Wenn ein Laufwerk nicht ordnungsgemäß sitzt, leuchtet die LED nach dem Einschalten des Gerätes nicht auf. Optional: Wiederholen Sie Schritt 4 für die Installation eines optionalen zweiten Festplattenlaufwerks. Um mögliche Dateninkompatibilitäten bei RAID 1 Betrieb zu vermeiden, sollten Sie identische SATA-Festplattenlaufwerke vom gleichen Hersteller verwenden. Die formatierte Laufwerkskapazität für den RAID 1 Betrieb richtet sich nach dem Festplattenlaufwerk mit der niedrigsten Kapazität.

Bringen Sie die Abdeckung wieder an der Vorderseite des Gerätes an. D-Link DNS-722-4/726-4 Quick Install Guide

Schließen Sie die Abdeckung ab, um die Festplattenlaufwerke zu sichern. Ethernetkabel anschließen Stecken Sie ein Ethernet-Kabel in den Ethernet-Port. Schließen Sie das eine Ende des Ethernetkabels am NVR an. Stecken Sie das andere Ende dieses Kabels in einen Gigabit Ethernet LAN-Port eines Routers oder Switch oder direkt in einen Computer. UVS anschließen (optional) Wenn Sie ein USV (Gerät zur unterbrechnungsfreien Stromversorung) mit dem NVR verwenden möchten, können Sie es vor dem Einschalten der Einheit anschließen.

1. Stecken Sie das USB-Kabel vom UVSGerät in den Port auf der Rückseite des

2. Schließen Sie das Stromkabel an das

UVS-Gerät. (Vergewissern Sie sich, dass das UVS-Gerät angeschlossen ist und mit Strom versorgt wird.) Hinweis: Um den NVR auszuschalten,halten Sie die Ein-/Aus-Taste einfach 5 Sekunden lang gedrückt. Die LED-Betriebsanzeige blinkt und der NVR schaltet sich nach einem kurzen Moment aus. D-Link DNS-722-4/726-4 Quick Install Guide

Externes Netzteil anschließen Schließen Sie die externe Stromversorgung an den Gleichstromeingang auf der Rückseite des NVR (durch DC 12V gekennzeichnet) an und stecken Sie das andere Ende in eine Wechselstrom-Steckdose. Stromversorgung einschalten und Festplattenlaufwerk initialisieren Drücken Sie auf die Ein-/Aus-Taste auf der Vorderseite des Geräts. Die LED auf dem NVR beginnt zu blinken. Sobald eine ordnungsgemäße Verbindung hergestellt ist, warten Sie etwa 60 Sekunden. Die LED-Betriebsanzeige des NVR leuchtet durchgehend und die Festplattenlaufwerk- und NetzwerkLEDs beginnen zu blinken. Der NVR initialisiert die Festplattenlaufwerke und setzt sie auf die Standardeinstellungen. Diese Einstellungen können auf der SETUP-Seite des webbasierten Konfigurationshilfsprogramms geändert werden. Unterstützte Kameras DNS-722-4: Unterstützt alle Netzwerkkameras von D-Link. Unterstützt die Auto-Discovery-Funktion und Auflösungen von bis zu 1,3 Megapixel. DNS-726-4: Unterstützt Netzwerkkameras bekannter Marken, einschließlich D-Link, Axis, Panasonic und SONY. Die Unterstützung bestimmter Funktionen hängt von der Software ab.

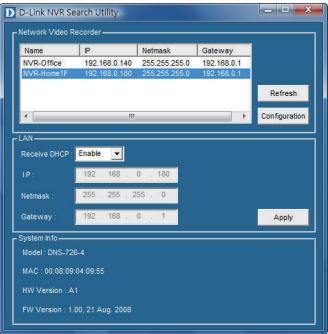

D-Link DNS-722-4/726-4 Quick Install Guide Erste Schritte Schritt 1: Stellen Sie sicher, dass der NVR über Router oder Switch an ein Netzwerk angeschlossen oder direkt mit einem PC verbunden ist. Schritt 2: Schalten Sie den Computer ein und legen Sie die Autorun CD “D-Link DNS-722-4/DNS-726-4” in das CD-ROM-Laufwerk ein. Die folgenden schrittweise durchzuführenden Anweisungen gelten für das Betriebssystem Windows Vista. Ähnliche Schritte und Bildschirmseiten werden bei anderen Windows-Betriebssystemen angezeigt.операционным системам Windows. Klicken Sie auf Easy Search Utility. Markieren Sie einen verfügbaren NVR und klicken Sie auf Configuration, um auf das webbasierte Hilfsprogramm zuzugreifen. Genaue Konfigurationsanleitungen finden Sie im Benutzerhandbuch auf der CD ROM. Deutschland: Web: E-Mail: Telefon: Zeiten: Österreich: Web: E-Mail: Telefon: Zeiten: Schweiz: E-Mail: Telefon: Zeiten: Technische Unterstützung http://www.dlink.de support@dlink.de +49(0)1805 2787 0,14 € pro Minute Mo. –Fr. 09:00 – 17:30 Uhr http://www.dlink.at support@dlink.at +43(0)820 480084 0,116 € pro Minute Mo. –Fr. 09:00 – 17:30 Uhr Web: http://www.dlink.ch support@dlink.ch +41(0)848 331100 0,08 CHF pro Minute Mo. –Fr. 09:00 – 17:30 Uhr

• Gebühren aus Mobilnetzen und von anderen Providern können abweichen. D-Link DNS-722-4/726-4 Quick Install Guide
