Produkttyp	Netzwerk-Videorekorder (NVR) / NAS
Marke	D-Link
Modell	DNS-722-4
Unterstützte Festplatten	1 oder 2 SATA 3,5-Zoll-Festplatten (gleicher Hersteller für RAID 1)
Unterstützte RAID-Level	RAID 1 (Spiegelung)
Maximale Kameraauflösung	Bis zu 1,3 Megapixel
Netzwerkanschluss	1 Gigabit-Ethernet-Port
USB-Anschluss	1 USB-Port (für USV)
Stromversorgung	Externes Netzteil 12V DC
LED-Anzeigen	Strom, Festplatte (blau/orange), Netzwerkaktivität
Reset-Taste	Systemreset und Wiederherstellung der Werkseinstellungen
Verriegelung	Vordere Verriegelung mit Schlüssel und Diebstahlsicherungsschloss
Lüfter	Automatisch (thermische Regelung)
Kabelhalterung	Ja, zur Fixierung des Netzkabels
Kompatible Betriebssysteme	Windows 2000/XP/2003/Vista
Erforderlicher Browser	Internet Explorer 6.0 oder höher
Mindestanforderungen für entfernten PC	Pentium 4 – 2,4 GHz, 512 MB RAM
Im Lieferumfang enthalten	Ethernet-Kabel CAT5, Netzteil, Kabelhalterung, Schlüssel, CD, Schnellinstallationsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheit	Physische Verriegelung der Frontplatte, Diebstahlsicherungsschloss

Häufig gestellte Fragen - DNS-722-4 D-LINK

Wie installiere ich Festplatten im DNS-722-4?

Entriegeln Sie die Frontplatte mit dem mitgelieferten Schlüssel, schieben Sie die Abdeckung nach oben und nehmen Sie sie ab. Setzen Sie eine 3,5-Zoll-SATA-Festplatte ein, indem Sie die Anschlüsse ausrichten. Drücken Sie sie vorsichtig, bis sie einrastet. Setzen Sie die Frontplatte wieder auf und verriegeln Sie sie.

Wie setze ich den DNS-722-4 auf die Werkseinstellungen zurück?

Verwenden Sie eine Büroklammer oder einen dünnen Gegenstand, um die Reset-Taste auf der Rückseite neben dem Ethernet-Port zu drücken. Halten Sie sie gedrückt, bis die Strom-LED blinkt. Die auf den Festplatten gespeicherten Daten bleiben erhalten.

Unterstützt der DNS-722-4 RAID?

Ja, er unterstützt RAID 1 (Spiegelung) für Datenredundanz. Verwenden Sie zwei identische Festplatten desselben Herstellers für optimale Leistung.

Welche IP-Kameras sind mit dem DNS-722-4 kompatibel?

Der DNS-722-4 unterstützt alle D-Link Netzwerkkameras mit automatischer Erkennung, bis zu 1,3 Megapixel. Besuchen Sie die D-Link-Website für die vollständige Liste.

Wie greife ich von außen auf den DNS-722-4 zu?

Der NVR ermöglicht den Fernzugriff über das Internet. Stellen Sie sicher, dass Sie einen Breitband-Internetanschluss haben, und konfigurieren Sie den Fernzugriff im Web-Konfigurationsprogramm.

Was tun, wenn die Festplatten-LED orange leuchtet?

Eine orange LED zeigt einen Festplattenfehler an. Ersetzen Sie die defekte Festplatte durch eine neue. Im RAID-1-Modus bleiben die Daten auf der anderen Festplatte zugänglich.

Wie schließe ich eine USV an den DNS-722-4 an?

Schließen Sie das USB-Kabel der USV an den USB-Port auf der Rückseite des NVR an. Verbinden Sie die USV mit dem Stromnetz. Die USV ermöglicht ein sicheres Herunterfahren des NVR bei Stromausfall.

Kann ich Festplatten unterschiedlicher Kapazität für RAID 1 verwenden?

Es wird empfohlen, identische Festplatten zu verwenden. Bei unterschiedlicher Kapazität wird die formatierte Gesamtkapazität der kleinsten Festplatte entsprechen.

Wie schalte ich den DNS-722-4 korrekt aus?

Halten Sie die Einschalttaste 5 Sekunden lang gedrückt, bis die LED blinkt. Das Gerät schaltet sich nach einigen Augenblicken aus. Vermeiden Sie es, das Netzteil abrupt zu trennen.

Welche Mindestnetzwerkeinstellungen sind erforderlich?

Sie benötigen einen Gigabit-Ethernet-Switch und Router (oder einen Router mit Gigabit-LAN-Port). Der NVR wird über das auf der CD mitgelieferte Suchprogramm konfiguriert.

BEDIENUNGSANLEITUNG DNS-722-4 D-LINK

Installations-Anleitung+

Guide d'installation+

Schnellinstallationsanleitung

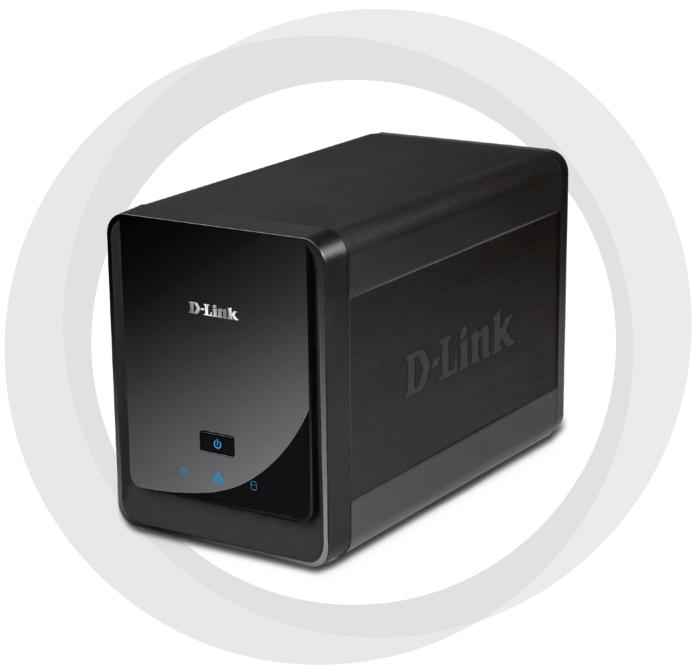

DNS-722-4/DNS-726-4

2-Bay Network Video Recorder

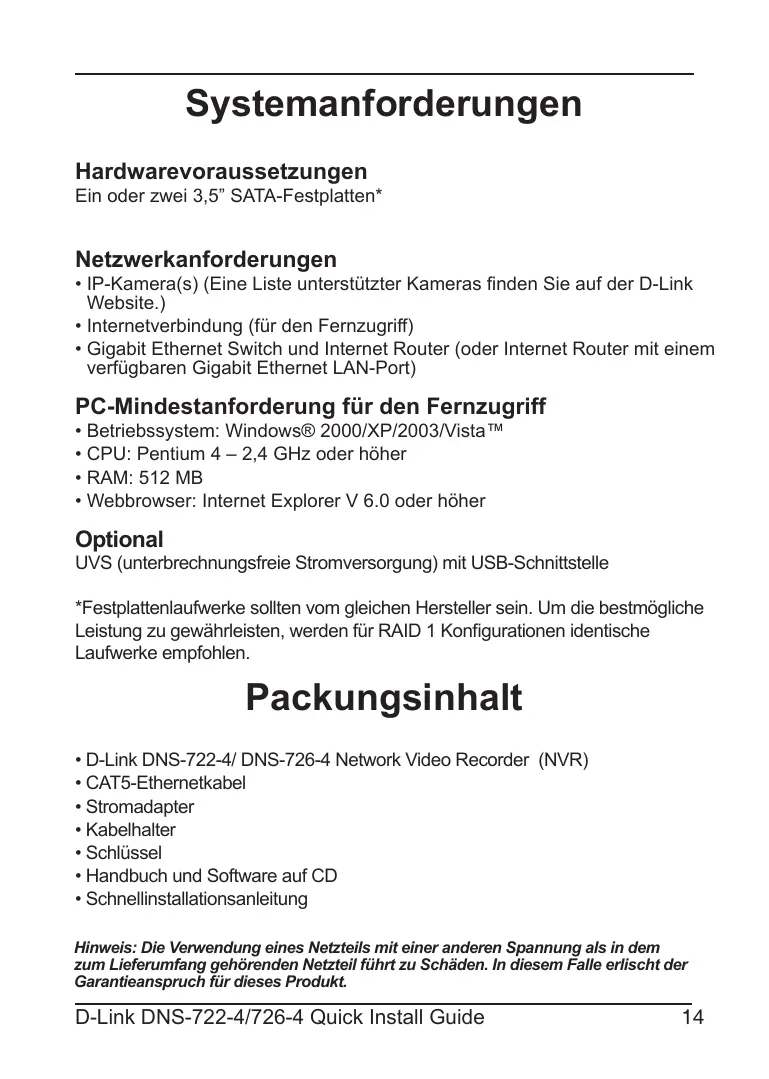

Systemanforderungen

Hardwarevoraussetzungen

Ein oder zwei 3,5" SATA-Festplatten*

Netzwerkanforderungen

• IP-Kamera(s) (Eine Liste Unterstützung Kameras finden Sie auf der D-Link Website.)
• Internetverbindung (für den Fernzugriff)
• Gigabit Ethernet Switch und Internet Router (oder Internet Router mit einem verfügbar Gigabit Ethernet LAN-Port)

PC-Mindestanforderung für den Fernzugriff

• Betriebssystem: Windows® 2000/XP/2003/Vista™
• CPU: Pentium 4 - 2.4 GHz oder higher
  RAM:512MB
• Webbrowser: Internet Explorer V 6.0 oder higher

Optional

UVS (unterbrechnungsfrei Stromversorgung) mit USB-Schnittstelle

*Festplattenlaufwerke sollen vom gleichen Hersteller sein. Um die bestmögliche Leistung zu gewährleisten, werden für RAID 1 Konfigurationen identische Laufwerke empfohlen.

Packungsinhalt

• D-Link DNS-722-4/ DNS-726-4 Network Video Recorder (NVR)
• CAT5-Ethernetkabel
• Stromadapter
  Kabelhalter
  Schlüssel
• Handbuch und Software auf CD
• Schnellinstallationsanleitung

Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzeil führt zu Schäden. In dieser Falle erlischt der Garantieanspruch für diesen Produkt.

Hardware-Überblick

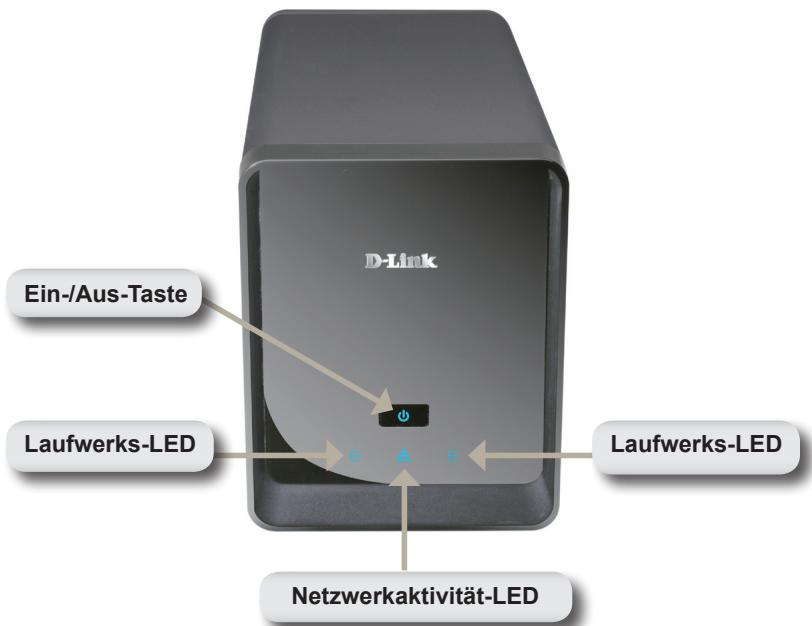

Vorderansicht

Ein-/Aus-Taste:

These LEDs leuchten durchgehend BLAU, wenn die Festplattenlaufwerke angeschlossen, aber inaktiv sind. Die LEDs blinken, wenn auf die Laufwerke zugegriffen wird oder wenn sie formatiert oder synchronisiert werden. Sie leuchten GELB, wenn ein Laufwerk ausgefallen ist.

Laufwerk-LEDs:

These LEDs leuchten durchgehend BLAU, wenn die Festplattenlaufwerke angeschlossen, aber inaktiv sind. Die LEDs blinken, wenn auf die Laufwerke zugegriffen wird oder wenn sie formatiert oder synchronisiert werden. Sie leuchten GELB, wenn ein Laufwerk ausgefallen ist.

Aktivitäts-LED:

Die LED leuchtet bei einer Ethernet-Verbindung durchgehend BLAU. Sie blinkt, um LAN-Verkehr anzuzeigen.

Unterseite

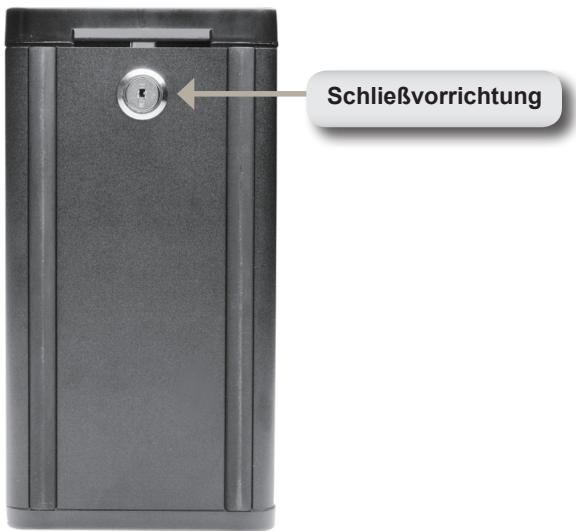

Schliebsvorrichtung:

Verwenden Sie diese Schliebsvorrichtung, um die Vorderplatte des NVR zu sichern. Sie kann mit dem im Lieferumfang enthaltenen Schlüssel zur Erstinflation aufgeschlossen werden.

Rückseite (Anschlüsse)

Stromanschluss:

Anschluss für den mitgelieferten Stromadapter.

Gigabit-Ethernet-Port:

Der Gigabit Ethernet-Port verdicten den NVR mit dem Netzwerk.

Laufwerkauswurfhebel:

Wird zum Auswerfen der Laufwerke verwendet. Vor dem Auswerfen der Laufwerke muss die Vorderplatte entfernt werden. Vergessen Sie nicht den Hebel zurückzusetzen, bevor Sie das neue Festplattenlaufwerk installieren.

Rücksetzknopf:

Ein vertiefter Knopf, der sich neben der Ethernetbuchse befindet und der zum Zurücksetzen oder zur Wiederherstellung des Systems auf die werkseitigen Standardeinstellungen verwendet wird. Drücken Sie zur Rücksetzung des Systems auf den Knopf und halten Sieihn so lange gedrückt, bis die LED-Betriebsanzeige blinkt.

USB-Anschluss:

Für den NVR kann eine unterbrechungsfreierte Stromversorgung (UVS) verwendet werden. Das UVS-Gerät kann die USB-Schnittstelle nutzen, um den NVR zu veranlassen, das System ordnungsgemäß herunterzufahren, bevor die Batterieleistung zu Ende gehen.

Anschluss für ein Sicherheitsschloss oder -kabel:

Ein externes Schloss kann hier angebracht werden, um Diebstahl zuverhindern.

Lüfter:

Der NVR passst die Systemtemperatur automatisch durch entsprechendes Ein-/Ausschalten des Lüfters an.

Kabelhalter:

Halter für das Stromkabel zur Sicherung der Betriebsumgebung.

Hinweis: Sie haben auch nach einem Rücksetzen des Systems weiterhin Zugriff auf die auf ihren Festplattenlaufwerken befindlichen Daten.

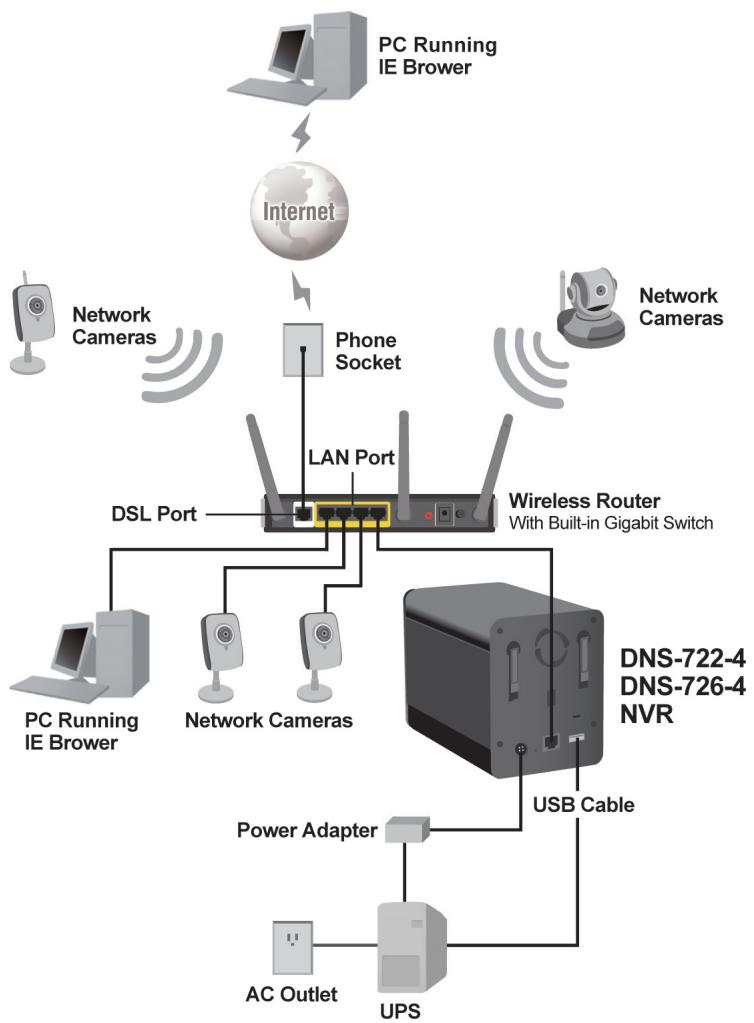

Anschlieben Ihrnes NVR an das Netzwerk

Your Network Setup

Hardware-Installation

Laufwerke installmenten:

1. Installieren Sie ein SATA-Festplattenlaufwerk, bevor Sie den NVR einschalten. Verwenden Sie den Schlüssel, um die Abdeckung auf der Unterseite des NVR zu entriegeln.

1. Schieben Sie die Abdeckung nach offen, bis sie vom Gerät ausklinkt.

1. Wenn die Abdeckung ausgekLINKt ist,ziehen Sie sie von dem Gerät. Die Laufwerkeinschübe sind nun sightbar.

1. Schieben Sie ein 3.5" SATA-Festplattenlaufwerk in einen verfügbaren Laufwerkeinschub ein. Stellen Sie damit sichere, dass der Laufwerkanschluss an den SATA-Anschluss auf der Unterseite im Laufwerkeinschub des NVR ausgerichtet ist. Drücken Sie das Festplattenlaufwerk dann vorsichtig weiter in den Einschub, bis es eingerastet ist. Wenn ein Laufwerk ordnungsgemäß eingeschoben ist, fühlen Sie, wie es im Anschluss „einrastet". Einige Laufwerke, die)dunn oder ungewöhnlich geformt sind, müssen möglicherweise vorsichtig an die richtige Position gefuhrt werden. Wenn ein Laufwerk nicht ordnungsgemäß sitzt, leuchtet die LED nach dem Einsalten des Gerätes nicht auf.

Optional: Wiederholen Sie Schritt 4 für die Installation eines optionalen zweiten Festplattenlaufwerks. Um mögliche Dateninkompatibilitäten bei RAID 1 Betrieb zu vermeiden, sollen den Identische SATA-Festplattenlaufwerke vom gleichen Hersteller verwenden. Die formatierte Laufwerkskapazität für den RAID 1 Betrieb besteht sich nach dem Festplattenlaufwerk mit der niedrigsten Kapazität.

1. Bringen Sie die Abdeckung wieder an der Vorderseite des Gerätes an.

1. Schlieben Sie die Abdeckung ab, um die Festplattenlaufwerke zu sichern.

Ethernetkabel anschließen

Stecken Sie ein Ethernet-Kabel in den Ethernet-Port. Schließen Sie das eine Ende des Ethernetkabels am NVR an. Stecken Sie das andere Ende theses Kabels in einen Gigabit Ethernet LAN-Port eines Routers oder Switch oder direkt in einen Computer.

UVS anschließen (optional)

Wenn Sie ein USV (Gerät zur unterbrechnungsfreien Stromversorung) mit dem NVR verwenden möchten, können Sie es vor dem Einsatz der Einheit anschließen.

1. Stecken Sie das USB-Kabel vom UVS-Gerät in den Port auf der Rückseite des NVR.
2. Schließen Sie das Stromkabel an das UVS-Gerät. (Vergewissem Sie sich, dass das UVS-Gerät angeschlossen ist und mit Strom versorgt wird.)

Hinweis: Um den NVR auszuschalten, halten Sie die Ein-/Aus-Taste einfach 5 Sekunden lang gedrückt. Die LED-Betriebsanzeige blinkt und der NVR schaltet sich nach einem kurzen Moment aus.

Externes Netzteil anschließen

Schlieben Sie die externe Stromversorgung an den Gleichstromeingang auf der Rückseite des NVR (durch DC 12V gekennzeichnet) an und stecken Sie das andere Ende in eine Wechselstrom-Steckdose.

Stromversorgung einschalten und Festplattenlaufwerk initialisieren

Drücken Sie auf die Ein-/Aus-Taste auf der Vorderseite des Geräts. Die LED auf dem NVR beginnnt zu blinken. Sobald eine ordnungsgemäße Verbindung hergestellt ist, warten Sie etwa 60 Sekunden. Die LED-Betriebsanzeige des NVR leuchtet durchgehend und die Festplattenlaufwerk- und Netzwerk-LEDs beginnen zu blinken. Der NVR initialisiert die Festplattenlaufwerke und setzen sie auf die Standardeinstellungen. Diese Einstellungen können auf der SETUP-Seite des webbasierten Konfigurationshilfsprogramms geändert werden.

Unterstützte Kameras

DNS-722-4: Unterstützung alle Netzwerkkameras von D-Link. Unterstützung die Auto-Discovery-Funktion und Auflösungen von bis zu 1,3 Megapixel.

DNS-726-4: Unterstützung Netzwerkk cameras bekannter Marken, einschließlich D-Link, Axis, Panasonic und SONY. Die Unterstützung bestimmter Funktionen hängt von der Software ab.

Erste Schritte

Schnitt 1: Stellen Sie sicher, dass der NVR über Router oder Switch an ein Netzwerk angeschlossen oder direkt mit einem PC verbunden ist.
Schritt 2: Schalten Sie den Computer ein und legen Sie die Autorun CD "D-Link DNS-722-4/DNS-726-4" in das CD-ROM-Laufwerk ein. Die folgenden schrittweise durchzuführenden Anweisungen gelten für das Betriebssystem Windows Vista. Ähnliche Schritte und Bildschirmseiten werden bei anderen Windows-Betriebssystemen angezeigt. onepaioHbIM cnstemam Windows.

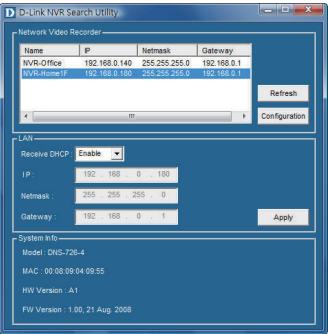

Klicken Sie auf Easy Search Utility.

Markieren Sie einen
verfügbaren NVR und klichen
Sie auf Configuration,
um auf das webbasierte
Hilfsprogramm zuzugreifen.

Genaue Konfigurationsanleitungen finden Sie im Benutzerhandbuch auf der CD ROM.

Technische Unterstützung

Deutschland: Web: http://www.dlink.de

E-Mail: [e-mail]

Telefon: [phone],14 € pro Minute

Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr

Österreich: Web: http://www.dlink.at

Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr

Schweiz: Web: http://www.dlink.ch

E-Mail: [e-mail]

Telefon: [phone],08 CHF pro Minute

Zeiten: Mo.-Fr. 09:00 - 17:30 Uhr

• Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
