MANUALE UTENTE MPD24 AKAI

- Cable USB sin conectar:

DETTAGLIO DEI TASTI DI NAVIGAZIONE 66

VISUALIZAZIONE INFORMAZIONI A DISPLAY 68

MODALITA 70

MODALITA PRESET (PREDEFINITA) 71

MODALITAEDIT(MODIFICA) 73

Pad di modifica 74

Manopole ecersori di modifica 78

MODALITA GLOBAL (GENERALE) 81

MODALITA DI MODIFICA PROGRAMMA 85

SPECIFICHE TECNICHE 87

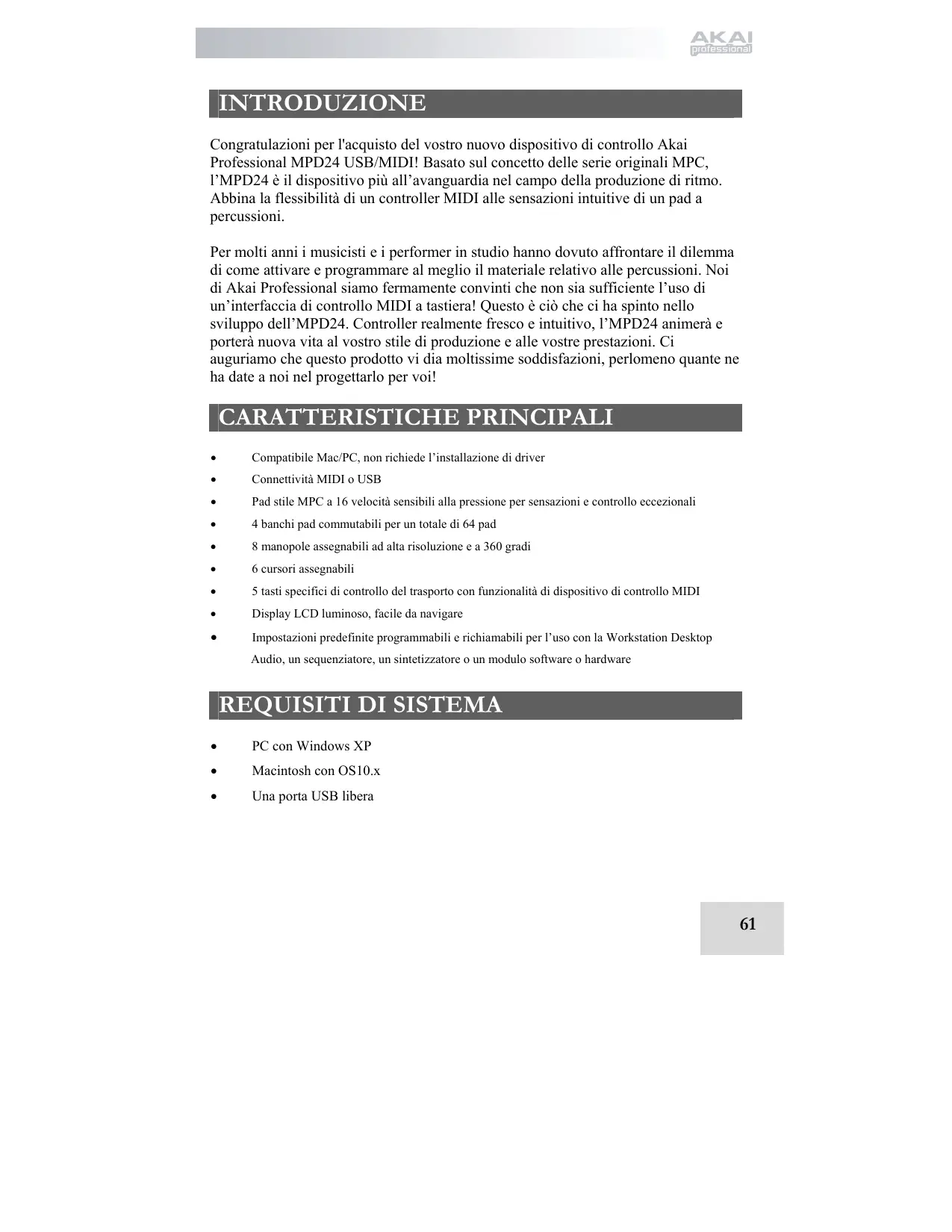

INTRODUZIONE

Congratulazioni per l'acquisto del vostro nuovo dispositivo di controllo Akai Professional MPD24 USB/MIDI! Basato sul concetto delle series originali MPC, l'MPD24 è il dispositivo più all'avanguardia nel Campo della produzione di ritmo. Abbina la flessibilità di un controller MIDI alle sensazioni intuitive di un pad a percussioni.

Per molti anni i musicisti e i performer in studio hanno dovuto affrontare il dilemma di come attivare e programmare al meglio il materiale relativo alle percussioni. Noi di Akai Professional siamo fermamente convinti che non sia sufficiente l'uso di un'interfaccia di controllo MIDI a tastiera! Questo ècision che ci ha spinto dello sviluppo dell'MPD24. Controller realmente fresco e intuitivo, l'MPD24 animerà e porterà nuova vita al vostro stile di produzione e alle vosre prestazioni. Ci auguriamo che questo prodotto vi dia moltissime soddisfazioni, perlomeno quando ne ha date a moi nel progettarlo per voi!

CARATTERISTICHE PRINCIPALI

• Compatible Mac/PC, non richiede l'installazione di driver
• Connettivita MIDI o USB
• Pad stile MPC a 16 velocità sensibili alla pressione per sensazioni e controllo eccezionali
  4 banchi pad commutabili per un totale di 64 pad
  8 manopole assegnabili ad alta risoluzione e a 360 gradi
  6 cursori assegnabili
  5 tasti specifici di controllo del trasporto con funzionalità di dispositivo di controllo MIDI
  Display LCD luminoso, facile da navigare
• Impostazioni predefinite programmabili e richiamabili per l'uso con la Workstation Desktop Audio, un sequenziatore, un sintetizzatore o un modulo software o hardware

REQUISITI DI SISTEMA

PC con Windows XP
Macintosh con OS10.x
- Una porta USB libera

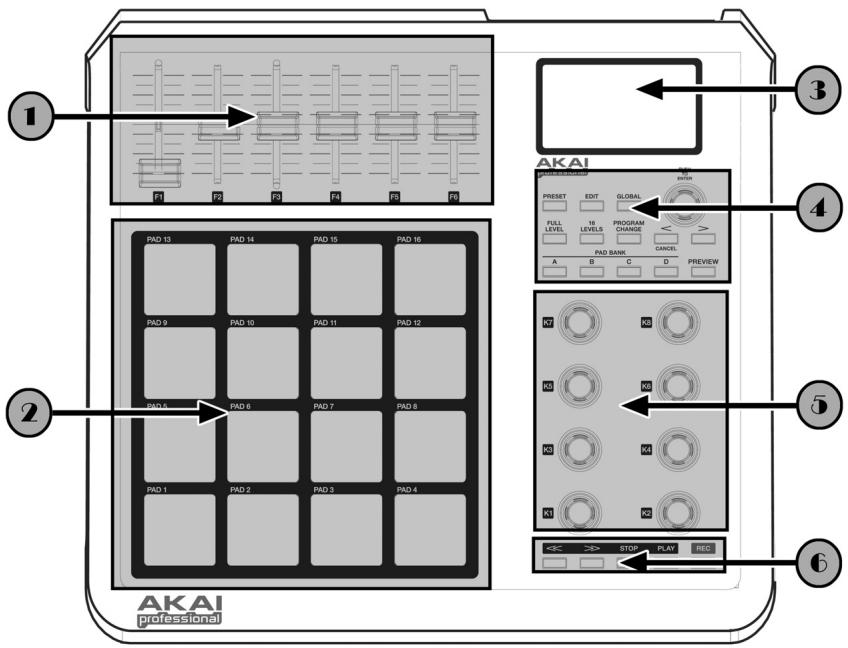

PANORAMICA PANNELLO SUPERIORE

6 CURSORI DI CONTROLLO CONTINUI ASSEGNABILI

Ogni cursore può essere utilizzato per inviare dati di controllo continui ad una Workstation Desktop Audio o ad un dispositivo MIDI esterno.

16 PAD STILE MPC SENSIBILI ALLA PRESSIONE E ALLA VELOCITA

Ogni pad più essere utilizzato per attivare percussioni o campioni semplicamente Battendo su di anni. I pad sono sensibili alla pressione e alla velocità, casa che li rende molto reattivi e intuitivi da suonare.

SEZIONE DISPLAY NAVIGAZIONE / MENU

Questo è il display LCD impiegato per navigare tra i menu, visualizzare dati e influire sulle modifiche alle opzioni e ai parametri dell'MPD24.

TASTI DI NAVIGAZIONE / COMANDO

Questi sono i tasti principali per la navigazione, modifiche dei programmi, modifica del banco pad, anteprima e passaggio tra le varie modalità di operazione.

8 MANOPE DI CONTROLLO CONTINUE ASSEGNABILI

Come i cursori, agli manopola può inviare dati di controllo continui ad una Workstation Desktop Audio o ad un dispositivo MIDI esterno.

TASTI DI CONTROLLO DEL TRASPORTO

Questi tasti specifici possono essere utilizzati per il trasporto di informazioni per il controlledo a distance di un sistema di registrazione su hard disk o di qualsiasi altri dispositivo che comprenda ilsystema MMC (MIDI Machine Control).

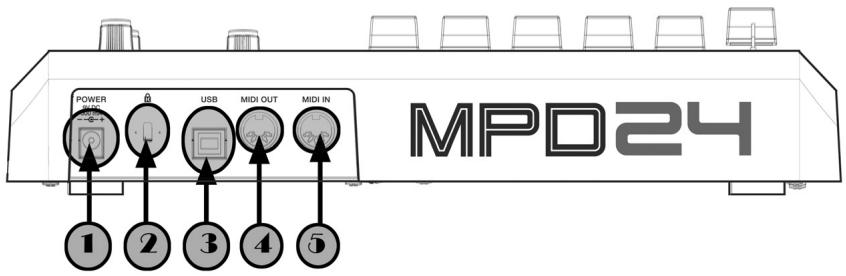

PANORAMICA PANNELLO POSTERIORE

INGRESSO DI ALIMENTAZIONE CC

Inserire un adattatore cc nel caso in cui non si desideri alimentare l'MPD24 tramite la porta USB.

LUCCHETTO KENSINGTON

Serviri di quello lucchetto per fissare l'MPD24 ad un ravolo o ad un ripiano.

CONNETTORE USB

Inserire un cavo standard USB in questa presa e nella porta USB del computer. La porta USB fornirà l'alimentazione necessaria all'MPD24.

CONNETTORE USCITA MIDI OUT

Serviri di un cavo MIDI a 5 poli per collegare l'uscita MIDI OUT dell'MPD24 all'ingresso MIDI IN di un dispositivo esterno.

CONNETTORE INGRESSO MIDI IN

Serviri di un cavo MIDI a 5 poli per collegare l'uscita MIDI OUT di un controller MIDI esterno all'ingresso MIDI IN dell'MPD24.

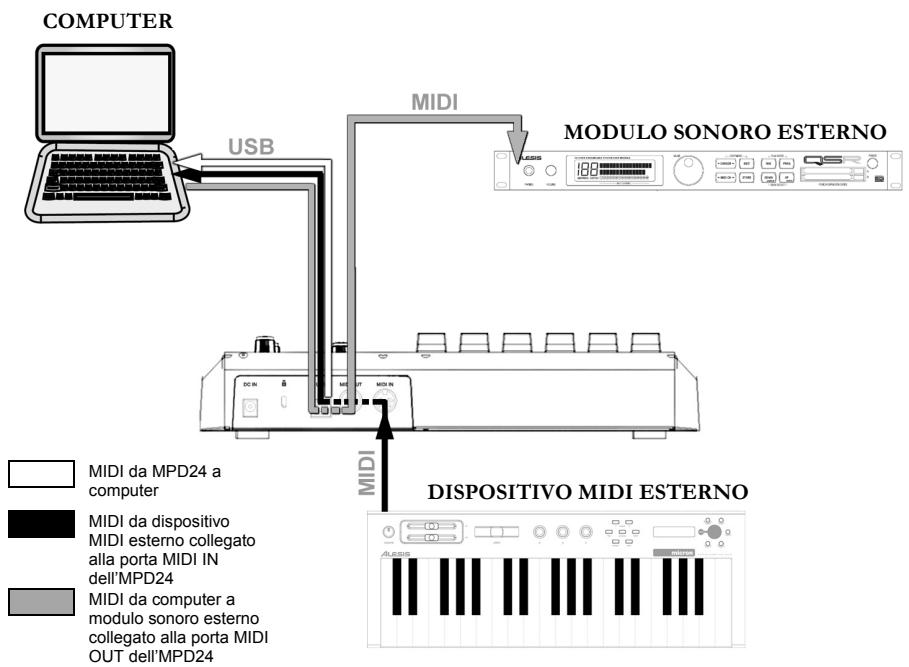

SCHEMA DEI COLLEGAMENTI

SCENARIO 1

1. Collegare un cavo USB dal computer all'MPD24.
2. Se si desidera impiegare un modulo sonoro esterno, collegare un cavo MIDI a 5 poli dall'uscita MIDI OUT dell'MPD24 al MIDI IN del dispositivo esterno.
3. Se si desidera impiegare un altro controller MIDI nell'impianto, collegare un cavo MIDI a 5 poli dell'uscita MIDI OUT del dispositivo MIDI esterno al MIDI IN dell'MPD24.

NOTA CIRCA L'IMPIEGO DELL 'MPD24 CON SOFTWARE:

1. Assicurarsi che l'MPD24 e tutti i dispositivi esterni siano collegati e che il cavo USB sia collegato al computer prima di aprir qualsiasi applicativo software sul computer con cui si desidera utilizzato l'MPD24. Se il dispositorio non è collegato prima, il software potrebbe non riconoscere l'MPD24 come dispositorio disponibile..
2. A livello dell'applicativo software bisognerà impostare l'MPD24 come dispositivo d'ingresso MIDI predefinito. Ciò va fatto nella sezione MIDI del menu Opzioni.

IMPORTANT:

Il funzionamento della porta MIDI OUT cambia a seconda se un cavo USB sia collegato all'MPD24 oppure no.

Cavo USB collegato:

I dati MIDI passano dal computer alla porta MIDI OUT. In presenza di un collegamento con un cavo USB bisogna attivare "MIDI echo" nel sequenziatore se si desidera che l'MPD24 controlledi un'alto dispositivo esterno.

Cavo USB non collegato:

Tutto ci che viene suonato sull'MPD24 è inviato alla porta MIDI OUT. Nota: nel caso in cui un'alto dispositivo fosse collegato alla porta MIDI IN dell'MPD24, le informazioni MIDI di tale dispositivo verranno ignorate.

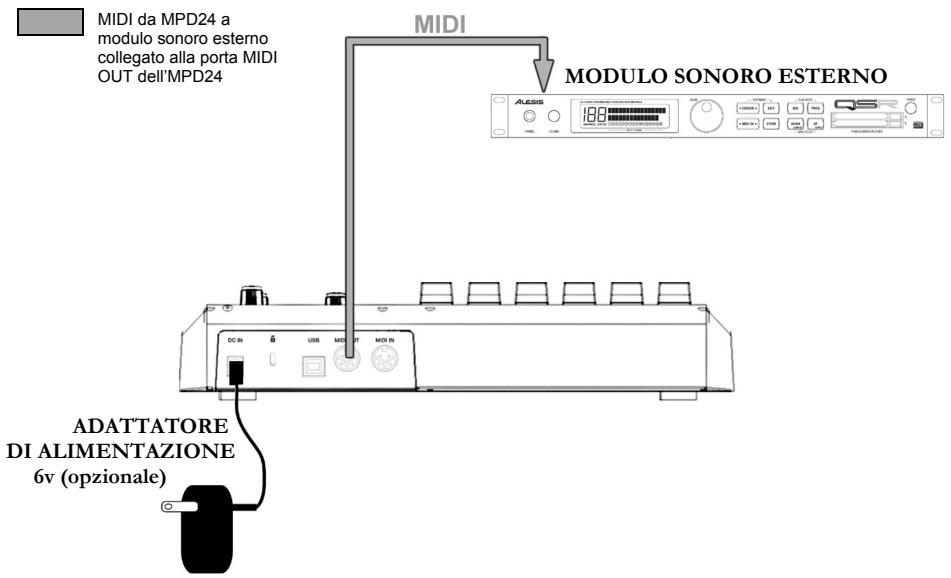

SCENARIO 2

1. Inserire un adattatore a 6v in una presa di corrente e collegarlo all'MPD24.
2. Collegare un cavo MIDI a 5 poli alla MIDI OUT dell'MPD24 alla MIDI IN di un modulo sonoro esterno.

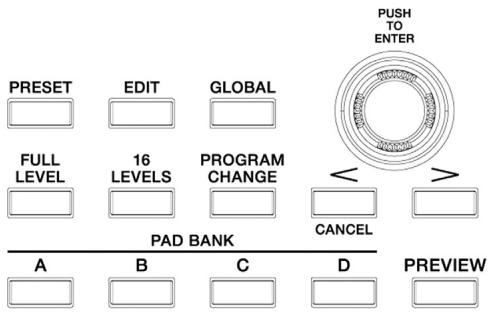

DETTAGLIO DEI TASTI DI NAVIGAZIONE E CONTROLLO

PRESET

Questo tasto attiva la PRESET MODE (modalità predefinita). In questa modalità è possible selezionare e richiamare diversi programmi predefiniti.

EDIT

Questo tasto attiva la EDIT MODE, che permette di modificare il comportamento di pad, manopole e cursori per ciascun predefinito.

GLOBAL

Questo tasto richiama la GLOBAL MODE, in cui vengono redefiniti i comandi MIDI ed impostati i parametri globali diSYSTEME e le preferenze.

VALUE (Premere per inseire)

Questa manopola serve ad augmentare o diminuire numeri predefiniti, valori dei parametri ed impostazioni.

IMPORTANT!

La manopola [VALUE] funzioneanche come tasto[ENTER].Cio avviene premendo la manopola.

TASTI [<] e[>]

Questi tasti servono a navigare nei campi dei menu a display.

IMPORTANT!

Il tasto [< ] funzione anche da tasto [CANCEL].

BANCO PAD

Questi 4 tasti commutano tra i bianchi pad A, B, C, D. In ognuno dei 4 bianchi si possono salvare suoni diversi, ottenendo accesso a fino a 64 diversi suoni da attivare.

PREVIEW

Questo tastingo permette di essere vale verrà inviato ad una manopola o ad un cursore prima di trasmettere il valore stesso. Tenendo premuto il tastingo [PREVIEW], si cui spostare una manopola o un cursore sul valore desiderato, vale che verrà inviato una volta rilasciata la pressione dal tastingo [PREVIEW].

FULL LEVEL

Quando il tasto [FULL LEVEL] è Attivo, i pad dell'MPD24 riproducono sempre alla massima velocità (127). In quello modo, indipendentemente dalla forza con cui si colpisce il pad, l'MPD24 attiverà sempre il suono alla sua massima velocità (volume).

16 LEVELS (16 LIVELLI)

Quando si preme il tasto [16 LEVELS], si possono utilizzato i 16 pad per modificare la velocità di un determinato pad in 16 passi. Cio permette un maggiore controlo sulla velocità del suono desiderato. quando viene premuto quello tasto, l'ultimo pad colpito viene mappato su tutti e 16 i pad. I pad emettono lo stesso numero di note e di controllo di pressione del pad iniziale, ma la velocità è fissata ai valori di cui nelle schema sottostante, indipendentemente alla forza con cui viene colpito agli pad.

PADEVELOCITA CORRISpondENTI

103	111	119	127
71	79	87	95
39	47	55	63
7	15	23	31

PROVA!

Prova a mappare un suono\ qua un rullante su uno dei\ pad e vedi quanto l'opzione\ 16 livelli ti permette di\ essere espressivo suonando.

PROGRAM CHANGE (MODIFICA PROGRAMMA)

La pressione di quello tasto permette la trasmissione di un Cambiamento di programma o di un programma con un messaggio di cambiamento di banco. Ciò permittede indicare ad un modulo hardware o software controllato dall'MPD24 quali bianchi sonori utilizzare.

Questi cinque tasti sono quelli che consentono l'invio di comandi di Controllo MMC (MIDI Machine Control).

MMC (MIDI MACHINE CONTROL)

... è un protocollo inteso specificamente al controllo remoto di sistemi di registrazione su hard disk o altri dispositivi trmine un cavo MIDI.

VISUALIZZAZIONE INFORMAZIONI A DISPLAY

Lavorando con l'MPD24, lo schermo LCD aiuta a tenere d'occhio valori e parametri inserti e inviati a dispositivi esterni. Vi sono diversi tipi di informazioni visualizzate dall'MPD24 perché è in uso: NOTE, AFTERTOUCH (Pressione di canale), CONTROL CHANGE, MIDI MACHINE CONTROL (MMC), e informazioni in modalità PREVIEW MODE.

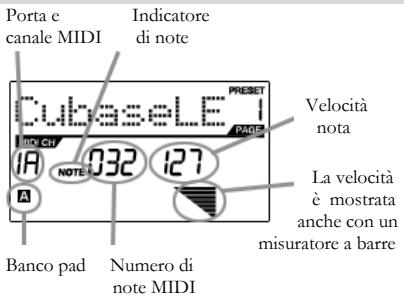

NOTE

Quando viene battuto un PAD, l'MPD24 émetterà好消息i di MIDI Note On per attivare suoni sul DAW o dispositivo esterno. Ogni pad può essere associato a un numero dinota MIDI. Quando si batte un pad, sullo schermo apparirà in numero dinota MIDI, la porta MIDI e il canale impiegato dal pad, il banco pad e la velocità (la forza con cui viene battuto il pad).

Vedi 'Editing dei Pad' (agina 74) per ulteriori informazioni circa le note MIDI e i Pad.

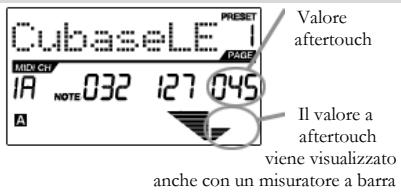

NOTE AFTERTOUCH (Pressione canale)

Quando attenuato, AFTERTOUCH sono dati MIDI inviati quando viene applicata pressione ai pad dopo che è stato schiacciato e nelle mantenuto premuto. Apparirà a destra del display nelle si applica pressione al pad.

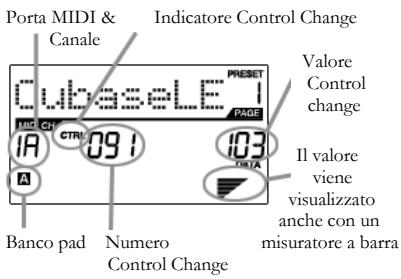

CONTROL CHANGE

Quando viene usata una MANOPOLA or un CURSORSE, l'MPD24 émetterà dati di controllo di cambiamento MIDI. Questi dati servono aambiare determinati parametri del DAW o del modulo sonoro esterno. Quando si sposta una manopola o un cursore, lo schermo indicherà il numero di Control Change (CC), il valore e il canale MIDI.

Vedi 'Editing di manopole ecersori (agina 78) per ulteriori informazioni su Control Change.

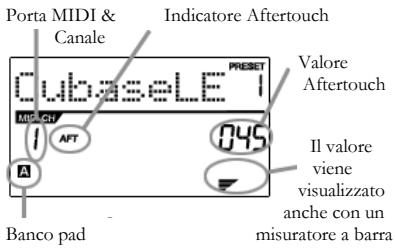

COMANDO AFTERTOUCH

Le manopole e i cursori dell'MPD24 posso nessere impostate per la trasmissione di informazioni AFTERTOUCH.

Vedi 'Editing di manopole e lavori (pagina 20) per ulteriori informazioni sull'impostazione di manopole e lavori per la trasmissione. Aftertouch.

COMANDOMMC(MIDI MACHINECONTROL)

MIDI MACHINE CONTROL (MMC) serve solitamente al trasporto di messaggi di controllo a registrazione hardware o a dispositivi di riproduzione. L'MMC permette di centralizzare il controlo dello studio dall'MPD24. Ad esempio: premendo [PLAY] sull'MPD24 si invia un messaggio MMCPLAY ad un registratore multi traccia collegato, che inizia a suonare. Premendo [STOP] sull'MPD24, il deck si ferma a sua volta.

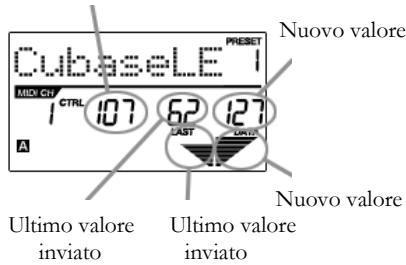

PREVIEWING (ANTEPRIMA)

Tenendo premuto il tasto [PREVIEW] e muovendo un cursore o una manopola, lLCD visualizza la schermata di destra. Il display miglior a l'evento assegnato e il valore della manopola o del cursore mosso. Vieneanche visualizzato l'ultimo valore del controller. Si cui impostare un nuovo valore usando una manopola o un cursore. Questo valore verrà inviato quando si rilascia il tasto [PREVIEW].

Numero Control Change

IVANTAGGI DELL'ANTEPRIMA

Il tastingo [PREVIEW] permette di essere valore verra inviato da un controller, nella sivenza inviare il valore stesso. Cio assicura un controllo precisely dei parametri. Ad esempio, si cui utilizzare una delle manopole per controllare la frequenza di taglio del filtrato passato alto. Si cui voler filtrare una precisa gamma di frequenza, ma cercare di fare quello a mano più non garantire i risultati的专业i desiderati. Tenenre premuto il tastingo [PREVIEW], posizionando il cursoro dove si considere il taglio di frequenza e rilasciare il tastingo [PREVIEW]. L'MPD24 passera immeditamente in quella posizione.

MODALITA

L'MPD24 presenta quattro diverse modalità d'uso. Si può accedere a ognuna premendo il tasto correspondente sull'MPD24. Segue una breve descrizione di agli modalità:

Preset Mode – Questa modalità permette di caricare, salvare e copiare predefiniti (preset). Un Preset è una colazione di informazioni sul comportamento dei vari cursori, manopole e pad. Servendosi dei Preset si possono salvare diverse configurazioni in modo da caricarle rapidamente quando si rendono necessarie, alla dover riprogrammare l'MPD24 agli volta. (pageina 71)

Edit Mode – Questa modalità consente di modificare la configurazione dell'MPD24. L'EDIT MODE è uno strumento potente di personalizzazione del set-up. In questa modalità si possono apportare cambiamenti al comportamento di pad, manopole e cursori. Ad esempio si può desiderare che una manopola o un cursore trasmetta solo una gamma limitata di dati MIDI, o si può desiderare di averre un pad che trasmetta su un canale MIDI diverso. Si puòambiare quello ed altri parametri di pad, manopole e cursori in modalità EDIT MODE. (pagina 73)

Global Mode - Questa modalità permette l'impostazione di parametri globali e l'apporto di cambiamenti generali sul funzionamento dell'MPD24. Ad esempio, in GLOBAL MODE si può essere la risposta dei pad al tocco, o cui si sono modificabili in GLOBAL MODE comprehendono il reset del controller, delle curve di risposta dei pad, la luminosità del display, e altri. (pageina 81)

Program Change Mode – Questa modalità permette di trasmettere varietessaggi di cambiamento di programma. Si può indicare al proprio DAW o dispositivo esterno di passare ad un diverso banco di programma sonoro. In quello modo si evita di passare manually da un programma all'altro sul DAW o sul dispositivo esterno. (pagea 86)

MODALITA PRESET (PREDEFINITA)

Cos'è un Preset?

Un Preset è una colazione di informazioni sul comportamento di vari cursori, manopole e pad. L'uso dei Preset permette di salvare diverse configurazioni per caricarle velocamente quando necessario,enza dover riprogrammare l'MPD24 agli volta.

L'MPD24 presenta vari bianchi predefiniti che si possono caricare e salvare. Quando si accende l'MPD24, quello passa automaticamente in PRESET MODE e sullo schermo apparirà Preset 1. Si cui premeere il tasto [PRESET] per richiamare la modalità. In PRESET MODE siposso caricare, salvare/copiere e rinominare i Preset. Si cui navigare tra queste tre pagine con i tasti [<] e [>] .

Pagina 1 - Caricare un Preset

1. In PRESET MODE, si possono cancellare i Preset con la manopola [VALUE] sotto allo schermo. Girando la manopola si aumento o diminuisce il numero Preset e appara la schermata di cui a destra:

Cosi facendo ci notera che 'PRESS ENTER' inizia a lampeggiare.

1. La pressione di [ENTER] carica il Preset selezionato. Premendo il tasto [<] o [PRESET] si annulla l'azione, tornando all'ultimo Presetsezionato.

Pagina 2 - Salva/Copia Preset

In PRESET MODE, si può essere salvare e copiare un Preset in un nuovo punto. Ciò permette di salvare qualsiasi modificava apportata al Preset in EDIT MODE.

Notare che se si salva il Preset nelle stesso punto(steso numero di preset) lo scherno chiederà 'SAVE TO', se si saliva in un punto diverso (diverso numero di preset), apparirà 'COPY TO'.

Destinazione

1. In PRESET MODE, premere il tasting [> ] sono a visualizzare la schermata 'SAVE TO' simile a quella di cui sopra.
2. Si puis selezionare il punto in cui salvare il Preset girando la manopola [VALUE].

Cosí facendo si notera che il segmento 'PRESS ENTER' inizía a lampeggiare.

1. Premere [ENTER] per salvare l'attuale Preset dove desiderato. Premendo il tasting [<] o [PRESET] si annulla l'operazione e si torna alla modalità di riproduzione predefinita.

Pagina 3 - Nome Preset

In PRESET MODE, si puòanche cancellare il nome predefinito (Preset). In quello modo si possono assegnare nomi specifici a diversi Preset per poter tenere più facilemente sotto controlo e accederere velocemente alle diverse configurazioni del controller.

1. Per nominare o rimominare Preset, premere il tasto [>] sino a videere 'Preset Name' visualizzato sullo schermo. Si notera che la prima lettera del nome lampeggia.
2. Girare la manopola [VALUE] per modificare il carattere lampeggiante.
3. Per spostarsi da un carattere all'alto servirsi dei tasti [< ] e [>]
4. Una volta fatto, premere nuovamente [PRESET]. Il nome sare salvato.

Digitare il Nome predefinito Preset in quello campo

MODALITA EDIT

Premendo il tasting [EDIT] si entra in EDIT MODE. In EDIT MODE, si possono modificare i parametri dei pad, delle manopole e dei cursori. La modalità EDIT permette di personalizzare e di ottimizzare il controller per le migliorie prestazioni.

I diversi parametri modificabili sono organizzati in tre pagine diverse sul display e sono descritte di seguito. A seconda del tipo di evento selezionato a Pagina 1, verranno indicati diversi parametri modificabili a Pagina 2:

	PAGINA 1 (tipo di evento)	PAGINA 2 (parametri)
PAD	NOTA	CANALE MIDI NUMERO NOTA COMPORTAMENTO ON/OFF COMPORTAMENTO PRESSIONE
	MODIFICA PROGRAMMA	CANALE MIDI NUMERO MODIFICA PROGRAMMA BANCO M (MSB) BANCO L (LSB)
MANOPOLE e CURSORI	MODIFICA COMANDO	CANALE MIDI GAMMA - VALORE MINIMO GAMMA - VALORE MASSIMO
	AFTERTOUCH	CANALE MIDI GAMMA - VALORE MINIMO GAMMA - VALORE MASSIMO

COME NAVIGARE IN MODALITA EDIT:

1. Premere il tasto [EDIT].
2. Per selezionare il controller che si desidera modificare, spostare qualsiasi cursore o manopola o battere un pad: a display appariranno le propietà di quel determinato controller.
3. Si puis passare da un Campo o da una pagina all'altra servendosi dei tasti [< ] e [>]
4. Premendo [ENTER] si passera alla pagina successiva.

RICORDA!

La manopola [VALUE] funziona come tasto [ENTER] quando viene premuta.

Il tasto [< ] funziona
anche da tasto
[CANCEL].

Editing dei Pad

I pad sull'MPD24 possono essere impostati per trasmettre informazioni relative a Note o a Program Change quando vengono battuti. L'operazione predefinita dei pad è "Note", quando un pad viene battuto genererà messaggi di Note On/Off per attivare suoni. I pad possonoanche essere impostati per trasmettre informazioni di Program Change,cosa che permette di passare a programmi diversi (strumenti o bianchi sonori) sul DAW o dispositivo esterno battendo i pad. Per maggiori informazioni su Program Change, leggere l'apposto paragrafo a pagina 85.

Cos'è un Messaggio note?

Un Messaggio Note è un messaggio MIDI che comanda ad uno strumento di suonare una notation. Più in generale, i messaggi note servono per avviare e interrompere i suoni. Quando si preme uno dei pad, viene inviato un messaggio 'Note On' al DAW o al disposativo esterno. Cio attiva una notation o un campione. Quando il pad viene rilasciate, viene inviato un messaggio 'Note Off'. Questo messaggio interromperà la notation o il campione.

Cos'è un Program Change?

Un messaggio Program Change comanda al DAW o ad un dispositivo esterno di passare a un nuovo programma. Più spesso questi programmi sono una colazione di campioni o strumenti. Si può utilizzato Program Change per comandare al DAW o al dispositivo esterno di passare ad un nuovo strumento o banco di suoni.

Per maggiori informazioni, vedi 'Program Change Mode' a pagina 85.

SCELTA TIPO DI EVENTO PAD:

1. Premere il tasto [EDIT] per entrare in EDIT MODE.
2. Premere il pad che si desidera modificare.
3. A pagina 1, girare la manopola [VALUE] per selezionare 'NOTE' o 'PROG CHANGE' (Program Change) come tipo di evento.
4. Premere [ENTER] per visualizzare Pagina 2.

A seconda del tipo di evento selezionato a Pagina 1 verranno modificate le opzioni dei parametri a Pagina 2.

1. Servirsi dei tasti [< ] e [>] per passare da un Campo all'altro nella seconda pagina.

I campi relativi ai parametri sono disponibili per agli tipo di evento come indicato di seguito.

Il MIDI Common Channel (CC) è un canale comune a cui possone essere assegnati pad, manopole e cursori. Il CC permette di raggruppare pad, manopole e cursori per trasmettere sulla porta MIDI e il canale impostati peresso in GLOBAL MODE.

Ad esempio:

Si assegnanopad, manopole e cursori al MIDI Common Channel. In modalità GLOBAL MODE, la trasmissione di questo canale è stata assegnata al canale MIDI #4: tutti i pad, manopole e cursori assegnati al MIDI Common Channel trasmetteranno informazioni sul canale MIDI #4. A un punto si potrebbe desiderare che pad, manopole e cursori trasmettano sul canale MIDI #7. Anzchéambiare il canale MIDI di ciascun pad, manopola e cursore, basteràambiare il Common Channel sul #7 in GLOBAL MODE. Ciò farà si che tutti i pad, manopole e cursori assegnati al Common Channel (CC) trasmettano sul canale MIDI #7.

Per maggiori informazioni sulla porta e il numero del MIDI Common Channel, vedi 'Global Mode' a pagina 81.

NOTE - PARAMETRI

Campo/Canale MIDI

Campo MIDI Channel

Questo campo imposta la porta e il canale MIDI che il pad userà per trasmettere messaggi. Si possono assegnare pad ad una di due porte MIDI, A o B, e ad uno dei 16 canali MIDI di ciascuna porta (es. B11). Si puòanche assegnare il pad al MIDI Common Channel.

1. Servirsi del tasting [<] per selezionare il Campo Porta/Canale MIDI.
2. In quello campo, servirsi della manopola [VALUE] per selezionare la porta e il canale MIDI desiderati.
3. Servirsi del tasting [> ] per selezionare il Campo successivo.

Note: se non utilizzato via USB, solo i pad assegnati alla porta A trasmetteranno informazioni MIDI tramite la porta MIDI a 5 poli sul retro dell'MPD24.

Campo Note

Campo Note

Questo Campo imposta il numero dinota MIDI trasmesso dal pad quando viene battuto.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Note.
2. In Note, girare la manopola [VALUE] per selezionare il numero di Note desiderato.
3. Servirsi del tasting [> ] per selezionare il Campo successivo.

Note: moduli software o drum machine sono spesso programmati per emettere suoni basati su specifici numeroi Note associati a ciascun campione.Si potrebbe dovre provar diverse impostazioni di numero Note sull MPD24 per trovare la gamma adatta all'applicativo.

Campo Play mode

Campo Play Mode

Qui si può scegliere di far trasmettre al pad informazioni Note On/Off in via momentanea standard (MTY) come una tastiera, dove battendo un pad si emette un messaggio Note On e rilasciandolo un Note Off, o in a commutazione (TGL) producendo il primo battito del pad un Note On, e il secondo un Note Off.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Play Mode.
2. In Play Mode servirsi della manopola[VALUE] per selezionare la Play Mode desiderata.
3. Servirsi del tasting [> ] per selezionare il Campo successivo.

Campo Pressure

Campo Pressure (pressione)

Si può impostare il pad in modo che trasmetta informazioni relative alla pressione come un messaggio di pressione canale (CPR) o polifonico (PPR).

1. Servirsi del tasting [< ] o [>] per selezionare il Campo Pressure.
2. In Pressure, servisi della manopola[VALUE] per selezionare 'OFF', 'CPR', o 'MTY'.

PROGRAM CHANGE - PARAMETRI

Campo

Porta/Canale MIDI

Campo MIDI Channel

I messaggi Program Change possono essere inviati su una delle due porte MIDI, A o B, e uno dei 16 canali MIDI su ciascuna porta (es. A7). Si può assegnare Program Change al MIDI Common Channel.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Porta/Canale MIDI.
2. In Porta/Canale MIDI, servirsi della manopola [VALUE] per selezionare la porta e il canale MIDI desiderati.
3. Serviri del tasto [>] per selezionare il Campo successivo.

Campo Program

Change

Change il pad trasmetterà quando viene premuto.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Program Change.
2. In Program Change, serviri della manopola[VALUE] per selezionare il numero di Program Change desiderato.
3. Servirsi del tasting [> per selezionare il Campo successivo.

Banco M

Banco M

1. Servirsi del tasto [<] o [>] per selezionare il Campo Bank M.
2. In Banco M, servirsi della manopola [VALUE] per selezionare il valore desiderato.
3. Servirsi del tasting [> ] per selezionare il Campo successivo.

Banco L

Banco L

Il Banco L descrive la parte d'informazione meno significativa (LSB).

1. Servirsi del tasting [<] o [>] per selezionare il Campo 'Banco L'.
2. In Banco L, servisi della manopola [VALUE] per selezionare il valore desiderato.

Nota:

Si possonoanche configurare i pad per inviare solo messaggi Program Change,enza specificare Banco M e Banco L. Durante la modifica dei campi Banco M e Banco L di un pad, servirsi della manopola [VALUE] per impostare Banco M e Banco L su 'OFF' (oltre 000).Questo fara si che il pad trasmetta solo un messaggio Program Change.

Editing di manopole e cursori

Le manopole e i cursori dell'MPD24 sono controller che possono essere impostati per trasmettere informazioni di Control Change o Aftertouch. Il funzionamento predefinito di manopole e cursori è quello di trasmettere informazioni di Control Change quando utilizzate.

Cos'è il Control Change?

Control Change fa riferimento all'utilizzo di dati CC(Continuous Controller) MIDI. I dati CC sono messaggi MIDI in grado di trasmettre una gamma di valori, solitamente 0-127. I CC sono solitamente utilizzati per controllare volume, pan, mod wheel (#1) ed altri parametri variabili sul DAW o modulo sonoro.

Cos'è l'Aftertouch?

Aftertouch fa riferimento a dati MIDI inviati quando viene applicata pressione a un pad dopo che è stato schiacciato e nelle mantenuto premuto o sostunto. L'Aftertouch è spesso convogliato per controllare vibrato, volume ed altri parametri. Sull'MPD24, le manopole e i cursori possono essere assegnati alla trasmissione di informazioni Aftertouch.

SCELTA DEL TIPO DI EVENTO DI MANOPOLE O CURSORI:

1. Premere il tasto [EDIT] per entrare in EDIT MODE.
2. Muovere il cursore o girare la manopola che si desidera modificare.
3. Su Pagina 1, girare la manopola [VALUE] per selezionare 'CTRL CHANGE' (Control Change) o 'AFTERTOUCH' come tipo di evento.
4. Premere [ENTER] per visualizzare Pagina 2.

A seconda del tipo di evento selezionato a Pagina 1, le opzioni dei parametri a Pagina 2 verranno modificate.

1. Servirsi dei tasti [<] e [>] per spostarsi tra i campi della seconda pagina.

I campi dei parametri disponibili per agli tipo di evento sono delineate nelle pagine seguenti del manuale.

CONTROL CHANGE - PARAMETRI

Campo portecanale MIDI

Campo MIDI Channel

Questo Campo imposta la porta e il canale MIDIche la manopola o il cursore utilizzato per trasmettere i messagi. Si possono assegnare manopole e cursori a uno di due porte MIDI, A o B, e ad uno dei 16 canali MIDI di ciascuna porta (es. A14). Si cui又能 assegnare la manopola o il cursore al canale comune (CC) MIDI.

1. Servirsi del tasting [<] per selezionare il Campo Porta/Canale MIDI.
2. Nel camino Porta/Canale MIDI, servirsi della manopola [VALUE] per selezionare la Porta e il Canale MIDI.
3. Serviri del tasto [>] per selezionare il Campo successivo.

Note: quando utilizeso via USB, solo manopole e cursori assegnati alla porta A verranno trasmessi tramite la porta MIDI a 5 poli sul retro dell MPD24.

Campo Control Change

Campo Control Change

Questo Campo imposta il numero di Control Change che la manopola o il cursore trasmetterà quando utilizzata.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Control Change.
2. In Control Change, servirsi della manopola [VALUE] per selezionare il numero di Controller desiderato.
3. Servirsi del tasting [> per selezionare il Campo successivo.

Note: per poter controllare un parametro sul DAW o modulo sonoro con una manopola o un cursore, sua il parametro che la manopola devono essere impostati sullo stesso numero di controller.

Campo Minimum Range

Campo Minimum Range

Questo Campo serve a specificare il valore minimo che la manopola o il cursore più produrre

1. Servirsi del tasting [<] o [>] per selezionare il Campo Minimum Range.
2. In Minimum Range, servirsi della manopola [VALUE] per selezionare il valore minimo desiderato.
3. Servirsi del tasting [> per selezionare il Campo successivo.

Campo Maximum range

Campo Maximum Range

Questo Campo serve a specificare il valore massimo che la manopola o il Curseso può produrre.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Maximum Range.
2. In Maximum Range, servirsi della manopola [VALUE] per selezionare il valore massimo desiderato.

Per alcune applicazioni si può utiliserizzare i cursori o le manopole come controller tions Aftertouch. In quello scenario, la manopola o il cursore trasmetterà informazioni Aftertouch che possono essere utilizzate per controllare ad esempio un vibrato di un dispositivo controllato dall'MPD24.

AFTERTOUCH - PARAMETRI

Campo Minimum range

Campo Minimum Range

Questo Campo serve a specificare il valore minimo che verrà trasmesso dall'aftertouch.

1. Servirsi del tasting [<] o [>] per selezionare il Campo Minimum Range.
2. In Minimum Range, girare la manopola [VALUE] per selezionare il valore minimo di aftertouch desiderato.
3. Serviri del tasting [> per selezionare il Campo.

Campo Maximum range

Maximum Range field

1. Servirsi del tasting [<] o [>] per selezionare il Campo Maximum Range.
2. In Maximum Range, girare la manopola [VALUE] per selezionare il valore massimo di aftertouch desiderato.

CONSIGLIO!

Talvolta si potrebbe non desiderare la gamma completa predefinita di controllo di 0-127 di un cursore. Spesso la riduzione della gamma di valore di un cursore più offrire un controllo più preciso del parametro che si sta controlling.

Ad esempio, se si utilizes una uno dei cursori per controllare una linea delay sincronizzata potrebbero esservi solo 10 valori disponibili ter il tempo di sincronizzazione delay (1/2, 1/4, 1/8, ecc.). Quindi non avrebbe senso che il cursore trasmettesse tutti e 128 i valori di controllo MIDI, in quanto ciò offre solo un decimo della gamma totale del cursore. Impostare invece il valore massimo del cursore su 10, si notera quanto controllo in più si ottiene in quello modo.

CONSIGLIO!

Impostando il valore massimo di un controller più basso di quello minimo farà si che la manopola o il Curse si comporti inversamente.

Ad esempio, se si comanda un'interfaccia o plug-in che opera con una struttura a "drawbar", quali strumenti ad organo, potrebbe essere più intuitivo invertire i cursori.

MODALITA GLOBAL

La pressione del tasto [GLOBAL] richiama la modalità GLOBAL MODE. In questa modalità si possono inviare messaggi globali ed effettuire modifiche generali al modo in cui l'MPD24 funzione, tra cui:

KILL MIDI	Pagina 1
MIDI COMMON CHANNEL	Pagina 2
LCD CONTRAST	Pagina 3
PAD SENSITIVITY	Pagina 4
PAD VELOCITY CURVE	Pagina 5
SAVE GLOBAL	Pagina 6
SYSEX TX	Pagina 7
VERSION	Pagina 8

In esta modalità, si possono modificare tutti questi parametri scorrendo fino alla giusta pagina di modificica con i tasti [< ] e [>] .

KILL MIDI - Pgina 1

KILL MIDI permette di mandare un messaggio di ALL NOTES OFF su agli canale MIDI o un lavoro di RESET ALL CONTROLLERs.

ALL NOTES OFF è uno speciale messaggio MIDI che serve a spegnere quali siasi notation possa essere suonata sull'MPD24. Viene spesso utilizzato per riprendersi da note suonate erroneamente. A volte il dato ALL NOTES OFF vuo esser eusato per impedire ad uno strumento di suonare prima che vengano emessi determinati comandi, quali quelli di modifiche di programma (program change).

RESET ALL CONTROLLERs è un messaggio MIDI che serve a far tornare tutti i valori quali il bend del pitch, la modulazione e l'aftertouch alle impostazioni predefinite. Non è raro durante prestazioni live e/o sequenze complesse che uno o più controller vengano lasciati in uno stato che può far si che il patch o il programma successivo suoni strano. Il reset dei comandi farà tornare tutti i valori alli impostazioni predefinite.

1. Premendo il tasting [GLOBAL], KILL MIDI sera la prima opzione a comparire sullo schermo.
2. Girare la manopola [VALUE] per selezionare un messaggio di ALL NOTES OFF o di RESET ALL CONTROLLERs.
3. Premere [ENTER] per trasmettere il messaggio.

MIDI COMMON CHANNEL - Page 2

Assegnazione MIDI Common Channel in quosto Campo

Si può assegnare il MIDI Common Channel ad un canale MIDI desiderato. Tutti i pad, manopole o cursori assegnati al MIDI Common Channel (C) trasmetteranno informazioni MIDItramite il numero di canale selezionato in quellocampo

1. In modalità GLOBAL MODE, servirsi del tasting [>] per scorrere fino a MIDI Common Channel.
2. Girare la manopola [VALUE] per selezionare il canale MIDI desiderato.
3. Premere [ENTER] per impostare il canale MIDI.

Note: se si cambia il canale utilizzato dal MIDI Common Channel bisognerà impostare qualsiasi dispositivo controllato dal Common Channel a sua volta su quel canale.

LCD CONTRAST - Page 3

Regolazione contrasto in quello campo

Il contrasto della schermo LCD cui è ilore regolato per una visuale ottimale.

1. In modalità GLOBAL MODE, serviri del tasting [> ] per scorrere fino a LCD CONT.
2. Girare la manopola [VALUE] per selezionare un livello di contrasto. I valori possibili sono 0 - 100%
3. Premere [ENTER] per selezionare il livello di contrasto desiderato.

PAD SENSITIVITY - Page 4

Regolazione sensibilità pad in\ questo Campo

PAD SENSITIVITY (sensibilità pad) permette di regolare la sensibilità dei pad al tocco. Regolare questa impostazione se è difficile ogettere il massimo della velocità battendo i pad enericiamente o se si ottengono alte velocità bettendoli delicatamente.

Se il numero di Pad Sensitivity è impostato basso, è più difficile otenere alte velocitàanche se si colpisce il pad con forza. Se è impostato alto, cui essere troppo facile ottenerate alte velocitàanche battendo il pad delicatamente.

1. In modalità GLOBAL MODE, serviri del tasto [> per scorrere sino a PadSens.
2. Girare la manopola [VALUE] per modificare il numero di Pad Sensitivity.
3. Premere [ENTER] per selezionare la sensibilità desiderata.

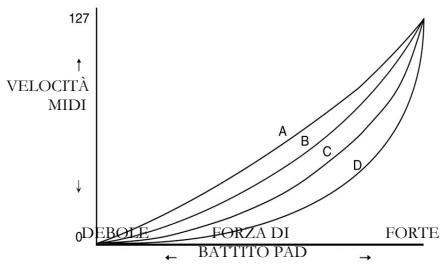

PAD VELOCITY CURVE - Page 5

Regolazione curva pad in quello campo

Una PAD VELOCITY CURVE (curva di velocità pad) describes come l'MPD24 emette le velocità MIDI quando si batte un pad, a seconda di un determinato rapporto di velocità ingresso / uscita che caratterizza quella determinata curva. La funzione Pad Velocity Curve serve a personalizzato e regolare l'MPD24 secondo il proprio speciale stile e cui fosse dificile ottenere una gamma di velocità comoda per il proprio modo di suonare (non si raggiunge una velocità di 127 anni se si batte il pad molto forte o viceversa si ottiene una velocità di 127 anni se si batte il pad delicatamente) si può regolare la curva di velocità come desiderato.

1. In GLOBAL MODE, servirsi del tasting [> ] per scorrere fino a PadCurve.
2. Girare la manopola [VALUE] per selezionare una delle quattro curve A, B, C, o D.
3. Premere [ENTER] per selezionare la curva desiderata.

SAVE GLOBAL -agina 6

SAVE GLOBAL permette di salvare tutti i parametri globali sull'MPD24, inclusi il contrasto dellLCD, la curva di velocità dei pad, la sensibilità dei pad, il MIDI Common Channel, Preset e le informazioni SysEx.

Ottimizzando l'MPD24 per adattarsi al meglio alle proprie prestazioni, servirsi di但这a opzione per salvare tutte le impostazioni in modo che vengano caricate automaticamente la volta successiva in cui si accende l'MPD24.

1. In modalità GLOBAL MODE, servirsi del tasting [>] per scorrere forn a Globals. Sullo schermo apparirà la scritta 'SAVE SETUP'.
2. Premere [ENTER] per salvare tutte le impostazioni globali sull'MPD24.

SYSEX TX - Page 7

SYSEX TX permette di trasferire dati Preset (predefiniti) dall'MPD24, inclusi i numero Controller, i canali MIDI e varietri parametri per mezzo del SysEx.

1. In GLOBAL MODE, serviri del tasting [> ] per scorrere forn a SysEx Tx.
2. Servirsi della rotella [VALUE] per selezionare quale informazione predefinita si desidera trasferire.
3. Premere [ENTER] per trasferire i dati predefiniti tramite SysEx alla porta MIDI/USB.

Trasferimenti SysEx all'MPD24

Si possono inoltre caricare i dati predefiniti sull'MPD24 da una sorgente esterna "rivproducendo" un file SysEx nell'MPD24 stesso. Questo può essere fatto utilizzando numero applicazioni SysEx, molte delle quali sono ampiamamente disponibili Gratisamente in Internet.

1. Assicurarsi che il dispositorio sia collegato all'MPD24 tramite USB o la porta MIDI IN.
2. Assicurarsi di essere in modalità Preset.
3. "Riproduire" (Play) il file SysEx file sul disposativo esterno o sul computer.

Nota bene: al momento ditrasferire le informazioni SysEx nell'MPD24, i dati sovrascriveranno i dati del Preset originale inviato all'editor SysEx. Ad esempio, se si trasferisce Preset 5 all'editor SysEx e quando lo si invia nuovamente all'MPD24, i dati sovrascriveranno Preset 5.

VERSION -agina 8

VERSION consente di essere la versione del sistema operativo e del firmware attualmente caricato sull'MPD24.

Quando in modalità GLOBAL MODE, servisi del tasting [>] per scorrere fino a Ver per visualizzare le informazioni relative alla versione.

MODALITA PROGRAM CHANGE (MODIFICA DI PROGRAMMA)

Cos'è il Program Change?

Un Program Change, spesso chiamato Patch Change, è un messaggio MIDI utilizzato per inviare dati a dispositivi per farli cancellare ad un nuovo programma. Cio permette di Comandare ad un dispositivo hardware o software quale suono suonare. Ad esempio, se l'MPD24 controlling a kit di percussioni rock sul DAW o su un dispositivo esterno, l'uso di un lavoro Program Change permette di passare lavoramente ad un kit elettronico. Questo offre la libertà diorchestre qualsiasi contentuto MIDI alla dover rifare qualsiasi informazione MIDI relativa alle note.

Premendo il tasto PROGRAM CHANGE si attiva la modalità PROGRAM CHANGE.

Vi sono due diversi tipi di Program Change selezionabili sull'MPD24:

PROG CHANGE	Questo evento trasmette un normale messaggio Program Change (0-127) al DAW o al dispositivo esterno, permettendo di commutare tra 128 diversi bianchi programma.
PROG+BANK	Questo evento trasmette un messaggio Program Change (0-127), con un messaggio Bank L (Least Significant Bit) Change (0-127) ed un messaggio Bank M (Most Significant Bit) Change (0-126), consentendo di accedere fino a 16384 diversi bianchi programma. Si può utilizzato PROG+BANK se il DAW o il dispositivo esterno supportano LSB ed MSB.

Girare la manopola [VALUE] per selezionare un evento PROG CHANGE o PROG+BANK.

PROG CHANGE (Cambiamento di programma)

PROG CHANGE permette di trasmettere un normale messaggio di cancellamento di programma.

1. Selezionare PROG CHANGE con la manopola [VALUE].
2. Premere [ENTER] per visualizzato la pagina di parametri successiva.
3. Si puis ve dedere il numero di programma girando la manopola [VALUE] (1...127).
4. Il Campo MIDI CH在哪的可以使用MIDI currente. Si accede al Campo MIDI CH premendo il tasto [<] e modificandolo con la manopola [VALUE]. Si cui passare dal Campo PROG a MIDI CH servendosi dei tasti [<] e [>] .
5. Premere [ENTER] per inviare il messaggio di cambiamento di programma.

PROG+BANK (Cambiamento di programma conambiamento di banco)

PROG+BANK permette di inviare un messaggio di Cambiamento di programma con cambiamento di lavoro al DAW o al modulo sonoro esterno.

1. Selezionare PROG+BANK con la manopola [VALUE].
2. Premere [ENTER] per visualizzato la pagina di parametri successiva.

Ci si può spostare tra i campi servendosi dei tasti [< ] e [>]

1. Selezionare il numero di cambiamento di programma desiderato girando la manopola [VALUE] nel Campo PROG.
2. Selezionare MSB (Most Significant Bit) girando la manopola [VALUE] nel camino Bank M.
3. Selezionare LSB (Least Significant Bit) girando la manopola [VALUE] nel campo Bank L
4. Premere [ENTER] per inviare il banco e il programma.

SPECIFICHE TECNICHE

GENERALE
Display	LCD con retroilluminazione
Dimensioni (LxLxH)	318mm x 283mm x 50mm (68mm MAX)
Peso	2,18 kg
Alimentazione	~200mA, 5V DC via USB ~500mA, 6V DC via adattatore esterno (MP6-1)
Numero di predefiniti	30
Canali di uscita MIDI su USB	48 (16 canali x 3 porte)
Canali di uscita MIDI da MIDI a 5 poli	16
Pad percussioni	16 (velocity and pressure sensitive)
Banchi pad percussioni	4
Cursori	6
Manopole a 360 gradi	8
Accessorì	• Manuale utente • Cavo USB (1m) • disco CD-ROM (Uniquest Editor) • disco DVD-ROM (BFD Lite)
INGRESSI/USCITE
Ingressi MIDI	1 DIN a 5 poli
Uscite MIDI	1 DIN a 5 poli
USB	1 connettore slave (MIDI su USB)
DC IN	6V DC, 500 mA

TABLE DES MATIERES

INTRODUCTION 91

CHARACTERISTIQUES 91
