BEDIENUNGSANLEITUNG MPD24 AKAI

ÜBERSICHT BEDIENOBERFLÄCHE 122

ÜBERSICHT RÜCKSEITE 123

SCHALTPLAN 124

ERLÄUTERUNG DER NAVIGATIONSTASTEN 126

INFORMATIONSANZEIGE 128

BETRIEBSARTEN 130

PRESET 131

EDITIEREN 133

Pads Editieren 134

Dreh- und Schieberegler Editieren 138

GLOBAL 141

PROGRAMMWECHSEL 145

SPEZIFKATIONEN 147

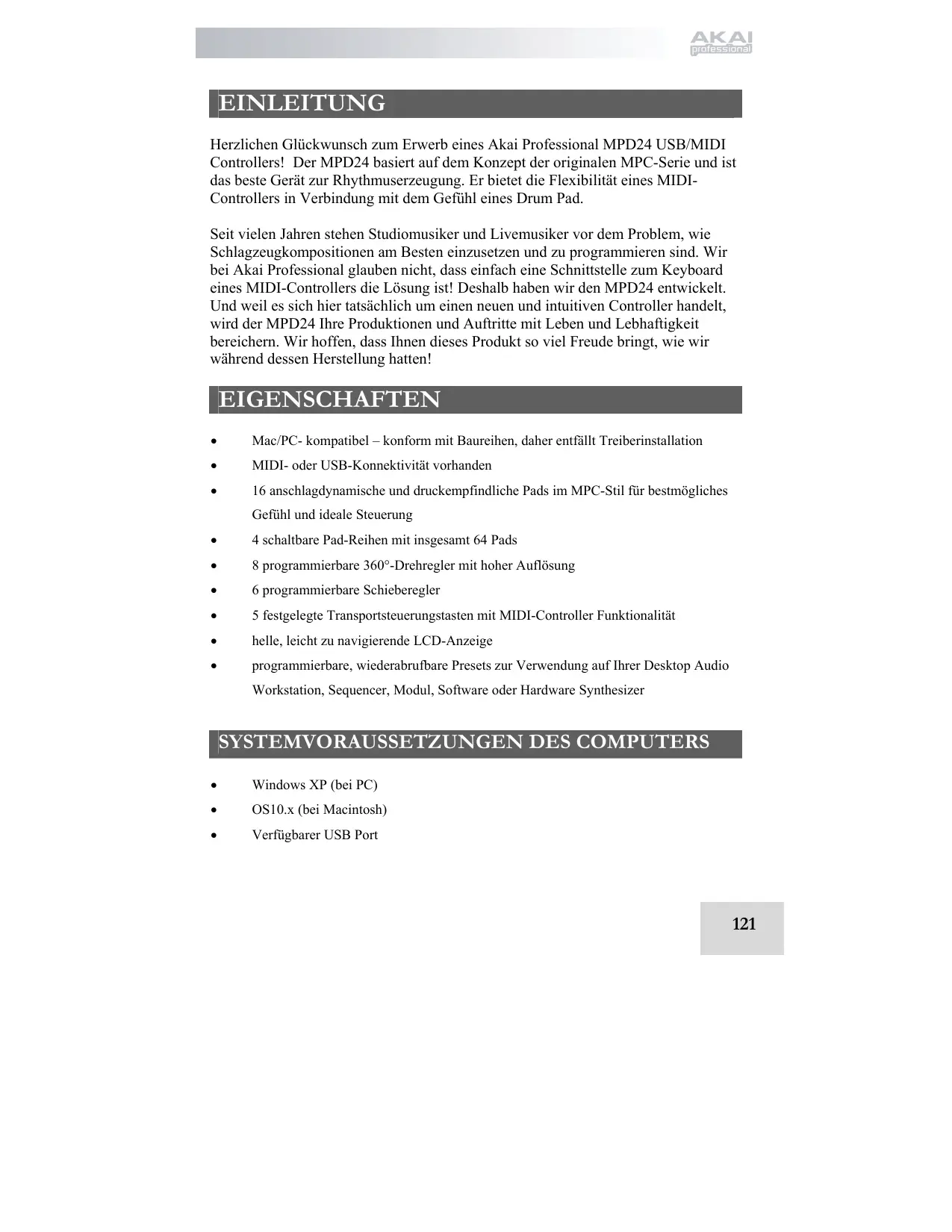

EINLEITUNG

Herzlichen Glückwunsch zum Erwerb eines Akai Professional MPD24 USB/MIDI Controllers! Der MPD24 basiert auf dem Konzept der originalen MPC-Serie und ist das Beste Gerät zur Rhythmuserzeugung. Er bietet die Flexibilität eines MIDI-Controllers in Verbindung mit dem Gefühl eines Drum Pad.

Seit Jahren Jahren stehen Studiomusiker und Livemusiker vor dem Problem, wie Schlagzeugkompositionen am Besten einzusetzen und zu programmieren sind. Wir bei Akai Professional glauben nicht, dass einfach eine Schnittstelle zum Keyboard eines MIDI-Controllers die Lösung ist! Deshalb haben wir den MPD24 entwickelt. Und weil es sich vier tatsächlich um einen neuen und intuitiven Controller handelt, wird der MPD24 ihre Produktionen und Auftritte mit Leben und Lebhaftigkeit bereichen. Wir hoffen, dass Ihnen these Produkte so viel Freude bringt, wie wir während dessen Herstellung hatten!

EIGENSCHAFTEN

Mac/PC- kompatibel - konform mit Baureihen, davon Treiberinstallation
MIDI- oder USB-Konnektivität vorhanden
16 anschlagdynamische und druckempfindliche Pads im MPC-Stil für bestmögliches Gefühl und ideale Steuerung
4 schaltbare Pad-Reihen mit insgesamt 64 Pads
8 programmierbare 360^ -Drehregler mit hoher Auflösung
6programmierbare Schieberegler
5 festgelegte Transportsteuerungstasten mit MIDI-Controller Funktionalität
helle,leicht zu navigierende LCD-Anzeige
programmierbare, wiederabrufbare Presets zur Verwendung auf Ihrer Desktop Audio Workstation, Sequencer, Modul, Software oder Hardware Synthesizer

SYSTEMVORAUSSETZUNGEN DES COMPUTERS

• Windows XP (bei PC)
  OS10.x (bei Macintosh)
• Verfugbarer USB Port

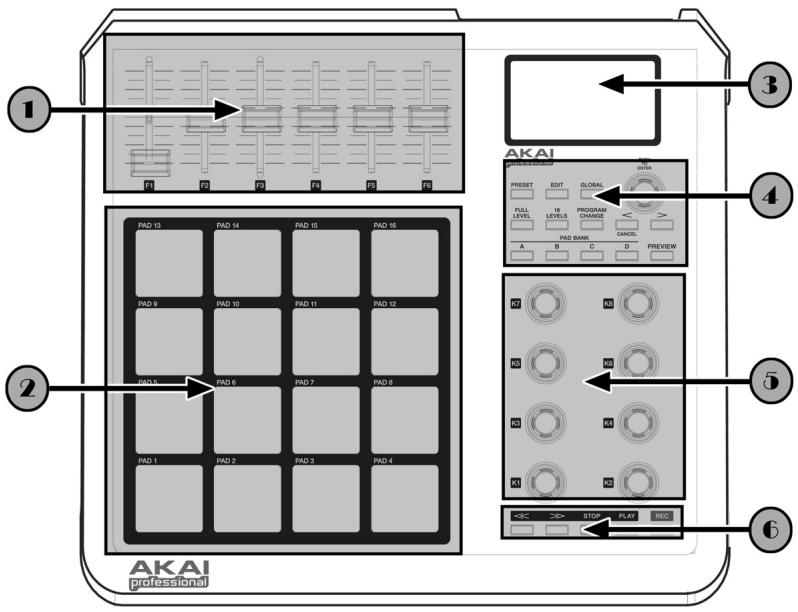

ÜBERSICHT BEDIENOBERFLÄCHE

6 PROGRAMMIERBARE SCHIEBEREGLER FÜR DAUERBETRIEB

Jeder Schieberegler dient zur fortwährenden Übertragung von Steuerungsdaten an eine Desktop Audio Workstation oder ein externes MIDI-Gerät.

16 DRUCKEMPFINDLICHE UND

ANSCHLAGDYNAMISCHE PADS IM MPC-STIL

Jedes Pad dient zur Auslösung von Trommelschlagen oder Samples durch Anschlagen. Die Pads sind druckempfindlich und anschlagsdynamisch, welche ein sehr reactionsfreundliches und intuitives Spiel ermittelgt.

NAVIGATION/MENÜANZEIGE

Dies ist die LCD-Anzeige zum Navigieren der Menüs, der Datenanzeige und zur Umstellung der Optionen und Parameter des MPD24.

NAVIGATIONS-/STEUERUNGSTASTEN

Die Haupttasten für Navigation, Programmwechsel, Wechsel der Padreihe, Vorschau und zum Umschalten zwischen den verschiedenen Betriebsarten.

8 PROGRAMMIERBARE DREHREGLER FÜR DAUERBETRIEB

Wie die Schieberegler können die 360^ -Drehregler zur fortwahrenden Übertragung von Steuerungsdaten an eine Desktop Audio Workstation oder ein externes MIDI-Gerät verwendet werden.

ÜBERTRAGUNGSTASTEN

These festprogrammierten Tasten dieren zur Übertragung von Daten, um ein Aufnahmesystem mit Festplatte oder andere Geräte, welche MIDI Machine Control (MMC) Signale verstehen, fernzubedieten.

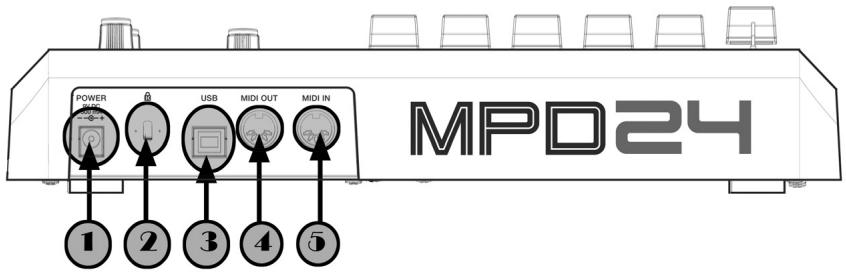

ÜBERSICHT RÜCKSEITE

ADAPTERANSCHLUSS

Verwenden Sie den Adapter, falls Sie den MPD24 nicht über die USB-Verbindung mit Strom versorgen wollen.

KENSINGTON LOCK

These Vertriegung dient dazu, den MPD24 an einen Tisch oder Oberfläche wegahmesicher anzubringen.

USB-VERBINDUNG

Dient zum Anschluss eines herkömmlichen USB-Kabels, welches mit dem USB-Port Ihres Computers verbunden ist. Der USB-Port des Computers versorgt den MPD24 mit Strom.

MIDI OUT-ANSCHLUSS

Verwenden Sie ein fülpoliges MIDI-Kabel um den MIDI-OUT-Anschluss des MPD24 mit dem MIDI-IN-Anschluss eines externen Geräts zu verbinden.

MIDI IN-ANSCHLUSS

Verwenden Sie ein fülpoliges MIDI-Kabel, um den MIDI OUT-Anschluss eines externen MIDI-Geräts mit dem MIDI-IN des MPD24 zu verbinden.

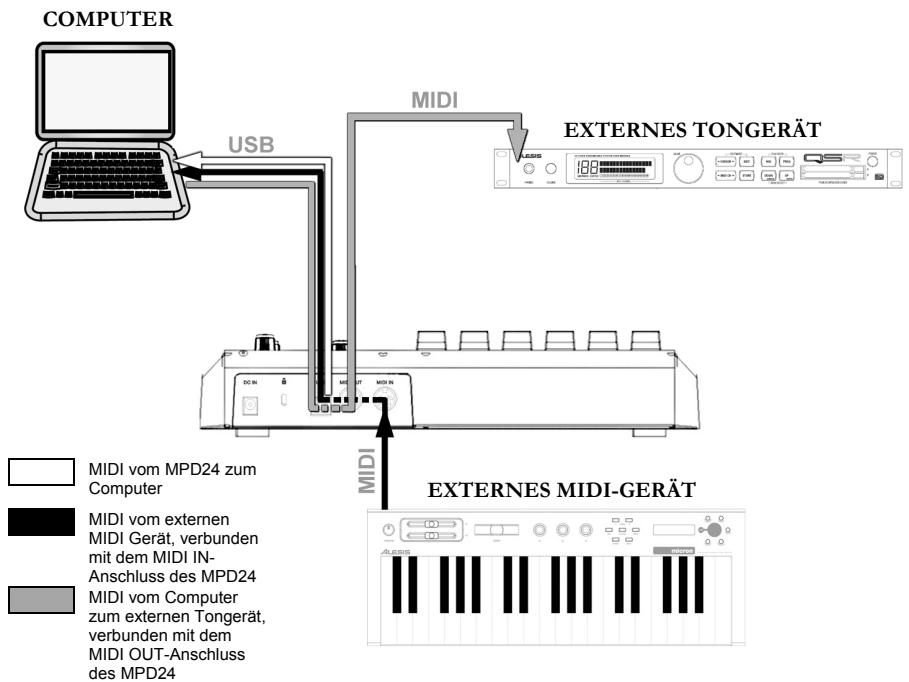

ANSCHLUSSDIAGRAMM

SITUATION 1

1. Schlieben Sie ein USB-Kabel von Ihr dem Computer an den MPD24 an.
2. Falls Sie ein externes Tongerat verwenden möchten, schlieben Sie ein fünflpoliges MIDI-Kabel vom MIDI-OUT Anschluss des MPD24 an den MIDI IN-Anschluss des externen Geräts an.
3. Falls Sie in Ihr dem Aufbau ein anderes MIDI-Gerät verwenden möchten, schlieben Sie ein fünfpoliges MIDI-Kabel vom MIDI OUT-Anschluss des externen MIDI-Geräts an den MIDI IN-Anschluss des MPD24 an.

HINWEIS ZUR BEDIENUNG DES MPD24 DURING SOFTWARE:

1. Stellen Sie sicher, dass der MPD24 und alle externen Geräte angeschlossen sind und das USB-Kabel an ihren Computer angeschlossen ist bevor Sie ein Anwenderprogramm, welches Sie mit dem MPD24 verwenden möhen, aufrufen. Falls das Gerät nicht zuvor angeschlossen wird, kann es vorkommen, dass das Softwareprogramm den MPD24 nicht als verfügbares Gerät erkennen.
2. In Ihrm Anwenderprogramm müssen Sie den MPD24 als vorgegebenes MIDI-Eingabegerat einstellen. Dies geschieht gewöhnlich in der MIDI-Sektion des Menüs Einstellungen.

WICHTIG:

Die Betriebsart des MIDI-Ausgangs ändert sich je nachdem, ob ein USB-Kabel an den MPD24 angeschlossen ist oder nicht.

• Wenn das USB-Kabel angeschlossen ist:

MIDI-Daten Ihres Computers werden an den MIDI-Ausgang geleitet.

Wenn das USB-Kabel angeschlossen ist, sollen den Sie in Ihr dem Sequenzer "MIDI Echo" einschalten, falls gewüntst ist, dass der MPD24 ein anderes MIDI-Gerät steuert.

Was Sie auf dem MPD24 abspielen wird an den MIDI-Ausgang geleitet.

Hinweis: Falls ein andere Gerät an den MIDI-Eingang des MPD24

angeschlossen ist, werden die Daten these MIDI-Geräts ignoriert.

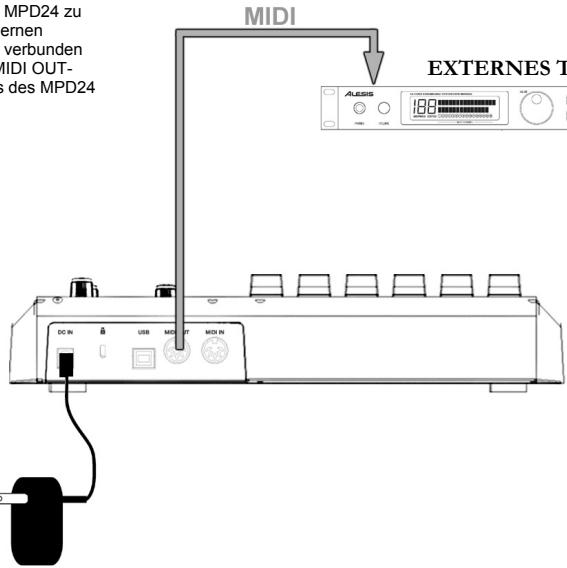

SITUATION 2

MIDI vom MPD24 zu

einem externen

Tongerat,verbunden

mit dem MIDI OUT

Anschluss des MPD24

MIDI
6V NETZ ADAPTER (optional)

EXTERNES TONGERÄT

1. Schlieben Sie den 6V-Netzadapter an eine Steckdose an und verbinden Sie diesen mit dem MPD24.
2. Schlieben Sie ein fülpoliges MIDI-Kabel an den MIDI OUT-Anschluss des MPD24 und den MIDI IN-Anschluss eines externen Tongerats an.

ERLÄUTERUNG DER NAVIGATIONS/STEUERUNGSTASTEN

PRESET

These Taste ruft den PRESET MODE (PRESET MODUS) ab. Verschiedene voreingestellte Programme konnen in dieser Betriebsart gewählt und abgerufen werden.

EDIT

These Taste raft den EDIT MODE (EDIT MODUS) ab, in dieser Betriebsart konnen

die Eigenschaften der Pads, Dreh- und Schieberegler für alle Voreinstellungen verändert werden.

GLOBAL

These Taste raft den GLOBAL MODE (GLOBAL MODUS) auf, in dieser Betriebsart werden MIDI-Resetbefehle, allgemeine Systemparameter und Präferenzen eingestellt.

VALUE (Push To Enter)

Dieser Drehregler dient zur Auswahl von hohenen und niedrigeren PresetZahlen, Parameterwerten und Einstellungen.

[ \left[ < \right] \text{und} \left[ > \right] \text{TASTEN} ]

These Tasten dieren zur Navigation durch die verschiedene Menüfelder der Anzeige.

WICTIGER HINWEIS!

Der Drehregler [VALUE] (VALUE) dient auch als [ENTER] (ENTER) Taste. Dies geschieht durch Drücken des Drehreglers.

WICTIGER HINWEIS!

Die [< ] Taste fungiert auch als [CANCEL] (CANCEL) Taste.

PAD BANK

These 4 Tasten dieren zum Umschalten zwischen den Pad-Reihen A, B, C, D. Verschiedene Sounds konnen in jeder der 4 verschiedenen Reihen gespeichert werden, was eine Abrufverfurbarkeit von bis zu 64 verschiedenen Sounds zulässt.

PREVIEW

Mit diesen Taster konnen Sie den Wert, der von einem Regler oder Fader generiert wird, vor dem Senden überprüfen. Indem Sie den [PREVIEW] Taster gedrück halten und den Regler oder Fader auf den gewürschten Wert bringen, wird dieser gesendet, sobald Sie den [PREVIEW] Taster wieder loslassen.

FULL LEVEL

Wird die [FULL LEVEL] (FULL LEVEL) Taste aktiviert, spielen die Pads des MPD24 immer mit maximaler Anschlagdynamik (127). In diesen Fall ist es irrelevant, wie stark oder schwach ein Pad angeschlagen wird, der Sound wird immer mit der höchsten Anschlagdynamik (Lautstärke) wiedergegeben.

16 LEVELS

Wird die [16 LEVELS] (16 Levels) Taste gedrückt, können alle 16 Pads dazu verwendet werden, die Anschlagdynamik eines bestimmten Pads in 16 Stufen zu verändern. Dies ermöglich bessere Kontrolle über die Anschlagdynamik eines gewürschten Sounds. Ist diese Taste gedrückt, wird das zuletzt gespielte Pad auf alle 16 Pads gemappt. Die Pads geben die gleiche Notenzahl und den gleichen Druck wieder wie das ursprüngliche Pad, die Anschlagdynamik ist jedoch auf die im unterstehenden Diagramm angegebenen Werte festgelegt und es ist irrelevant, wie stark jedem Pad angeschlagen wird.

PADS UND ENTSPRECHENDE ANSCHLAGDYNAMIK

103	111	119	127
71	79	87	95
39	47	55	63
7	15	23	31

AUSPROBIEREN!

Versuchen Sie einen Sound,
z. B. den einer Snare Drum
zu einem Pad zu=mappen
und erleben Sie dann,
wieviel Ausdrucksfähigkeit
die 16-Level-Option Ihrm
Spiel verleiht.

PROGRAM CHANGE

Wird diese Taste gedrückt, kann ein Programmwechsel oder ein Programmwechsel mit Reihenwechselsignal übertragen werden. Dies ermöglich es, einem Hardware - oder Softwaremodul, welches durch den MPD24 gesteuert wird, mitzuteilen, welche Soundreihen zu verwenden sind.

These fuf Tasten sind dazu vorgesehen, MIDI Machine Control-Befehle zu senden.

MIDI MACHINE CONTROL (MMC)

...ist ein speziell entworfenes Protokoll, um Aufnahmegeräte mit Festplatte oder andere Geräte über ein MIDI-Kabel fernzusteuern.

INFORMATIONSANZEIGE

Beim Bedieren des MPD24 informiert der LCD-Bildschirm den Bediener darüber, welche Werte und Parameter eingebehen sind und an externe Geräte übertragen werden. Während des Betriebs zeigt der MPD24 verschiedene Informationen an: Informationen über NOTE, AFTERTOUCH (Channel Pressure), CONTROL CHANGE (STEUERUNGSWECHSEL), MIDI MACHINE CONTROL (MMC), und PREVIEW MODE (VORSCHAU).

NOTE

Wird ein PAD angeschlagen, gibt der MPD24 MIDI Note On (MIDI NOTE Ein) Signale aus, um Sounds auf ihrer DAW oder Ihrlem externen Gerät wiederzugeben. Jedem Pad kann eine eigene MIDI-Notenzahl zugeordnet sein. Wird ein Pad gespielt, zeigt der Bildschirm dessen MIDI-Notenzahl, den MIDI-Port und den Kanal, welcher von thisem Pad benutzt wird, sowie die Anschlagdynamik (wie stark das Pad gespielt wird), an.

Lesen Sieitte unter 'Pads Editieren' (Seite14)weitere Informationen uber MIDI-Noten und Pads.

MIDI-Port Notenund Kanal Anzeige

Pad-Reihe MIDI-Notenzahl

Anschlagdynamik der Note

Anschlag-dynamik wird auch über Balkenchart angezeigt

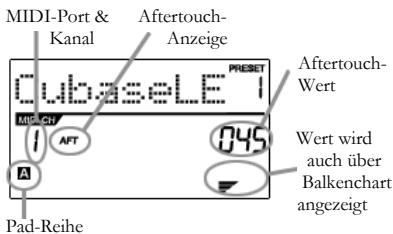

Wenn eingeschaltet, handelt es sich bei AFTERTOUCH um MIDI-Daten, welche dann geschickt werden, wenn ein Pad gedrück wird nachdem es angeschlagen wurde und während es gedrück wird. Dies wird am rechten Rand des Bildschirms angezeigt, während das Pad gedrück wird.

AftertouchWert

AftertouchWert wirdebenfallsüberBalkenchartangezeigt

CONTROL CHANGE

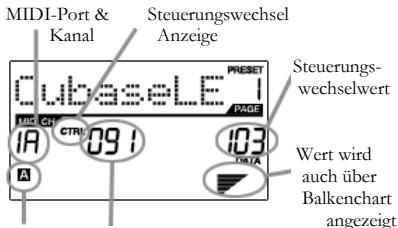

Falls ein DREH- oder SCHIEBEREGLER betatigt wird, gibt der MPD24 MIDI-Steuerrugeswechseldaten aus. Diese Daten dieren dazu, bestimmte Parameter auf ihrer DAW oder Ihrem externen Tongerät zu verändern. Wird ein Dreh- oder Schieberegler betatigt, zeigt der Bildschirm die Steuerungswechselnummer (CC), den Wert und den MIDI-Kanal an.

Lesen Sie mehr über Steuerungswechsel unter 'Dreh- und Schieberegler Editieren' auf Seite 138.

Pad-Reihe Steuerungswechselnummer

CONTROL AFTERTOUCH

Die Dreh- und Schieberegler des MPD24 konnen auch darauf eingestellt werden, AFTERTOUCH-Daten zu übertragen.

Lesen Sieitte weitere Informationen uber die Einstellung von Dreh- und Schiebereglern zur Übertragung von Aftertouch unter 'Dreh- und Schieberegler Editieren' auf Seite 140.

MIDI MACHINE CONTROL COMMAND (MMC)

MIDI MACHINE CONTROL (MMC) ist allgemein gebrächlich, um Übertragungskontroll-informationen zu Aufnahme- oder Wiedergabegeräten zu senden. MMC ermöglicht zentrale Kontrolle Ihrst Studios über den MPD24. Z. B.: Wird am MPD24 [PLAY] (PLAY) gedrückt, schickt dieser ein MMCPLAY-Signal an einen angeschlossenes, multitrack Bandaufnahmegerät, welche daraufhin mit dem Abspielen beginnt. Wird am MPD24 [STOP] (STOP) gedrückt, halt auch das Band an.

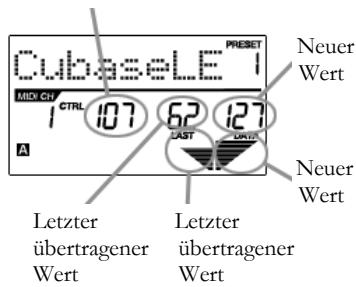

PREVIEWING

Wird die [PREVIEW] (VORSCHAU) Taste gedrückt gehalten und ein Dreh- oder Schieberegler betätig, sieht der LCD-Bildschirm wie rechts gezeigt aus. Die zugeordnete Aktion und der Wert des betätigten Dreh- oder Schiebreglers werden angezeigt. Der letzte Wert des Controllers wird ebenfalls angezeigt. Ein neuer Wert kann eingestellt werden, indem ein Dreh- oder Schieberegler betätig. Diese Wert wird dann gesendet, wenn die [PREVIEW] (VORSCHAU) Taste losgelassen wird.

Steuerungswechselnummer

VORSCHAU - DIE VORTEILE

Die [PREVIEW] (VORSCHAU) Taste erlaubt es dem Bediener zu sehen, welcher Wert von einem Controller gesendet wird, ohne diesen tatsächlich zu senden. Dies ermöglicht genauste Kontrolle über die Parameter. Z. B. wird einer der Drehregler dazu verwendet, die Cut-Off-Frequency eines High-Pass-Filters zu steuern. Nun soll ein bestimmter Freqenzbereich ausgeltert werden - wird dies jedoch manuell gemacht, werden die Ergebnisse unter Umständen nicht sehr(PRZise. Versuchen Sie, die [PREVIEW] (VORSCHAU) Taste gedrück zu halten, während Sie die Position des Schiebereglers bereits auf die gewünschte Cut-Off-Frequency einstellen und setzen Sie dann die [PREVIEW] (VORSCHAU) Taste los. Der MPD24 wird sich sofort der neuen Einstellung anpassen.

BETRIEBSARTEN

Der MPD24 kennt vier verschiedene Betriebsarten. Jege Betriebsart kann über die entsprechende Taste des MPD24 gewählt werden. Nachstehend finden Sie Kurzbeschreibungen für alle Betriebsarten:

Preset Mode

(Voreinstellungsmodus)

In dieser Betriebsart konnen Sie Voreinstellungen abrufen, abspeichern und kopieren. Bei einer Voreinstellung handelt es sich um eine Serie von Informationen darüber, wie sich verschiedene Dreh- und Schieberegler und Pads verhalten. Mit Voreinstellungen konnen Sie verschiedene Konfigurationen abspeichern, die Sie im Bedarfsfall schnell abrufen konnen, ohne den MPD24 jeder Mal neu programmieren zu müssen. (Seite 131)

Edit Mode -

(Editiermodus)

These Betriebsart gestattet es Ihnen, die Konfiguration des MPD24 zu editieren. EDIT MODE (EDITIERMODUS) ist eine leistungsfähige Art und Weise, Ihr Setup ihren Bedürfnissen anzupassen. In dieser Betriebsart konnen Sie das Verhalten von Pads, Dreh- und Schiebereglern verändern. Vielleicht möchten Sie z. B. dass ein Schiebe- oder Drehregler nur einen begrenzten Bereich an MIDI-Daten übermittelt, oder Sie wünschen, dass ein Pad auf einem anderen MIDI-Kanal lauft. Diese und andere Parameter der Pads, Dreh- und Schieberegler konnen im EDIT MODE (EDITIERMODUS) verändert werden. (Seite 133)

Global Mode -

(Allgemeiner Modus)

These Betriebsart dient zur Einstellung von allgemeinen Parametern und zu generellen Funktionsveränderungen Ihres MPD24. Im GLOBAL MODE (ALLGEMEINEN MODUS) kann z. B. bestimmt werden, wie die Pads auf Berührung reagieren oder auch die Helligkeit des LCD-Bildschirms. Controller Reset, Pad-Verlaufskurven, Anzeigekontrast und weitere gehören zu den Parametern, die im GLOBAL MODE (ALLGEMEINEN MODUS) verändert werden können. (Seite 141)

Program Change Mode - (Programmwechselmodus)

In dieser Betriebsart können verschiedene Programmwechselsignale übertragen werden. Damit können Sie Ihrer DAW oder einem externen Gerät mitteilen, auf eine andere Soundprogrammreihe umzuschalten. Auf diese Art brauchen Sie nicht manuell zwischen verschienen Programmen auf ihrer DAW oder einem externen Gerät umzuschalten. (Seite 146)

PRESET MODE

WasisteneVoreinstellung?

Bei einer Voreinstellung handelt es sich um eine Serie von Informationen darüber, wie sich verschiedene Dreh- und Schieberegler und Pads verhalten. Mit Voreinstellungen konnen Sie verschiedene Konfigurationen abspeichern, die Sie im Bedarfsfall schnell abrufen konnen, ohne den MPD24 jedem Mal neu programmieren zu müssen.

Bezeichnung

derVoreinstellung

Nummer

der Voreinstellung

Der MPD24 betiet verschiedene Voreinstellungenreihen, welche abgerufen und bearbeitet werden konnen. Beim Einschalten des MPD24 begibt sich dieser automatisch in PRESET MODE (VOREINSTELLUNGSMODUS) und auf der Anzeige erscheint Preset 1. Diese Betriebsart kann auch durch Drücken der Taste [PRESET] (VOREINSTELLUNG) aufgerufen werden. In PRESET MODE (VOREINSTELLUNGSMODUS) konnen Sie Voreinstellungen abrufen, abspeichern/kopieren und umbenennen. Zwischen diesen drei Seiten kann mit den [<] und [>] Tasten navigiert werden.

Seite 1 - Voreinstellung abrufen

1. Wahrend Sie sich im PRESET MODE (VOREINSTELLUNGSMODUS) befinden, können Sie Voreinstellungen mit dem Drehregler [VALUE] (WERT) unterhalb der Anzeige verändern. Ein Drehen des Reglers verändert die momentane Nummer der Voreinstellung nach oben oder unten und zeigt den rechtsstehenden Bildschirm:

Während Sie dies tun, werden Sie sehen, dass 'PRESS ENTER' (ENTER DRÜCKEN)

beginnt aufzublinken.

1. Wird [ENTER] (ENTER) gedrückt, wird die gewährte Voreinstellung abgerufen. Wir die Taste [<] oder [PRESET] (VOREINSTELLUNG) gedrückt, wird die Auswahl widerrufen und das Gerät Goes auf die letzte gewährte Voreinstellung zurück.

Seite 2 - Voreinstellung Speichern/Kopieren

Im PRESET MODE (VOREINSTELLUNGSMODUS) können Sie auch Voreinstellungen auf neue Speicherplätze abspeichern oder kopieren. Damit können Sie alle Änderungen, die Sie für eine Voreinstellung im EDIT MODE (EDITIERMODUS) gemacht haben, abspeichern.

Falls Sie die Voreinstellung auf den gleichen Speicherplatz (gleiche Voreinstellungsummer) abspeichern, zeit der Bildschirm 'SAVE TO' (SPEICHERN AUF) an und falls Sie auf einen anderen Speicherplatz (andere Voreinstellungsummer) abspeichern, zeit der Bildschirm 'COPY TO' (KOPIEREN NACH) an.

1. Wahlend Sie sich im PRESET MODE (VOREINSTELLUNGSMODUS) befinden, drücken Sie die Taste ([>] , bis Sie die Anzeige SAVE TO' (SPEICHERN NACH), wie oben gezeigt, sehen.
2. Der Speicherplatz für eine abzuspeichernde Voreinstellung kann mit dem Drehregler [VALUE] (WERT) ausgewählten werden.

Wenn Sie dies tun, werden Sie sehen, dass 'PRESS ENTER' (ENTER DRÜCKEN) beginnnt aufzublinken.

1. Drücken Sie [ENTER] (ENTER), um die momentane Voreinstellung auf den Speicherplatz abzuspeichern. Wir die Taste [<] oder [PRESET] (VOREINSTELLUNG) gedrück, wird die Auswahl widerrufen und das Gerät gehen auf die letzte gewährte Voreinstellung darüber.

Seite 3 - Voreinstellung (Um)benennen

In PRESET MODE (VOREINSTELLUNGSMODUS) kann auch der Name einer Voreinstellung geändert werden. Dadurch konnen verschiedene Voreinstellungen bestimmte Namen gegeben werden und der Benutzer finden verschiedene Konfigurationen leichter auf.

1. Um eine Voreinstellung zu benennen/umzubenennen wird die Taste [> solange gedrückt, bis die Anzeige 'Preset Name' (Name Voreinstellung) erscheidt. Sie werden bemerken, dass das erste Zeichen des Namens anfängt aufzublinken.
2. Drehen Sie den Drehregler [VALUE] (WERT) um das aufblinkende Zeichen zu ändern.
3. Mit den Tasten [<] und [>] kann zwischen den einzelnen Zeichen gewählt werden.
4. Bei Beenden wird wieder [PRESET] (VOREINSTELLUNG) gedrückt. Der Name wird abgespeichert.

Name der Voreinstellung in das Feld eingeben

EDIT MODE

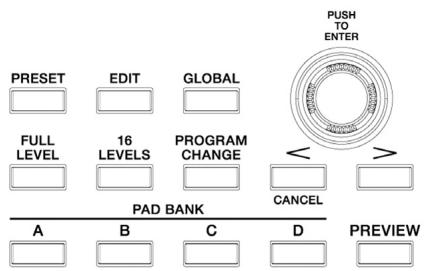

Der EDIT MODE (EDITIERMODUS) wird durch die Taste [EDIT] (EDIT) abgerufen. Im EDIT MODE (EDITIERMODUS) konnen die Parameter der Pads, Dreh- und Schieberegler verändert werden. Mit dieser Betriebsart kann der Controller voll ihren Bedürfnissen und dem gewünschten Effekt angepasst werden.

Die verschiedene Parameter, welche verändert werden können sind in der Anzeige auf drei verschiedene Seiten angeordnet und unterstehend beschreiben. Abhängig davon, welche Aktionsart Sie auf Seite 1 wahlen, werden die verschiedene Parameter, welche Sie verändern können, auf Seite 2 angezeigt:

	SEITE 1(Aktionsart)	SEITE 2(Parameter)
PADS	NOTE	MIDI-KANALNOTENNUMMEREIN/AUS-VERHALTENDRUCKVERHALTEN
	PROGRAMM-WECHSEL	MIDI-KANALPROGRAMMWECHSELNUMMERREIHE M (MSB)REIHE L (LSB)
DREH- undSCHIEBE-REGLER	STEUERUNGS WECHSEL	MIDI-KANALBEREICH - NIEDRIGSTWERTBEREICH - HÖCHSTWERT
	AFTERTOUCH	MIDI-KANALBEREICH - NIEDRIGSTWERTBEREICH - HÖCHSTWERT

NAVIGIEREN IM EDITIERMODUS:

1. Taste [EDIT] (EDIT) drucken.
2. Um den Controller, den Sie editieren möchten auszuwahlen, betätigten Sie einfach einen Schiebe-oder Drehregler oder schlagen Sie ein Pad an -这点 gives them the right to be a controller.
3. Sie können von einem zum anderen Feld mit den Tasten [< ] und [>] gelangen.
4. Mit [ENTER] (ENTER) gelangen Sie auf die{nachste Seite.

NICT VERGESSEN!

Der Drehregler [VALUE] (WERT) fungiert als [ENTER] (ENTER) Taste, wenn eruntergedrück wird.

Die Taste [<] fungiert
auch als [CANCEL]
(WIDERRUF) Taste.

Pads Editieren

Die Pads des MPD24 können bei Anschlagen entweder zur Übertragung von Note oder Programmwechsel eingestellt werden. Vom Werk her sind die Pads auf Note eingestellt, was bedeutet, dass ein Pad beim Anschlagen ein Note Ein/Aus Signal erzeugen wird, um Töne zu hervorzubringen. Die Pads können auch darauf eingestellt werden, Informationen über Programmwechsel zu übermitteln, welches es Ihnen erhögt, durch Anschlagen eines Pads zwischen verschiedenen Programmen (Instrumenten- oder Soundreihen) auf ihrer DAW oder einem externen Gerät umzuschalten. Falls Sie mehr Informationen über Programmwechsel lessen möchten, gehen Sie zum Abschnitt 'Programmwechselmodus' auf Seite 145.

WasisteinNotensignal?

Ein Notensignal ist ein MIDI-Signal, welches einem Instrument angibt, eine Note zuspielen. Allgemeiner gesagt, dieren Notensignale dazu, Sounds zu starten und zu stoppen. Wenn eines der Pads gedrück wird, wird ein 'NoteEin'-Signal an ihre DAW oder Ihr externes Gerät geschickt. Dies erzeugt eine Note oder ein Sample. Wird das Pad losgelassen, wird ein 'Note Aus'-Signal geschickt. Diese Nachricht stoppt die Note oder das Sample.

WasisteinProgrammwechsel?

Ein Programmwechselssignal erlaubt es Ihnen, Ihrer DAW oder Ihrem externen Gerät mitzuteilen, auf ein neuen Programm umzuschalten. Meist handelt es sich bei diesen Programmen um Sammlungen von Samples oder Instrumenten. Sie konnen den Programmwechsel各方面 verwenden, Ihrer DAW oder Ihrem externen Gerät mitzuteilen, auf ein neues Instrument oder eine neue Soundreihe umzuschalten.

Weitere Informationen können auf Seite 145 unter 'Programmwechselmodus' gefunden werden.

AUSWAHL EINES PAD EVENT:

1. Über Taste [EDIT] (EDIT) in EDIT MODE (EDITIERMODUS) gehen.
2. Zum Editieren gewünschtes Pad drücken.
3. Auf Seite 1, über Drehregler [VALUE] (WERT) 'NOTE' (NOTE) oder 'PROG CHANGE' (Programmwechsel) (Program Change) als Event wahren.
4. Mit [ENTER] (ENTER) auf Seite 2 gehen.

Abhängig von der Event-Auswahl auf Seite1ändern sich die Parameteroptionen auf Seite 2.

1. Mit den Tasten [<] und [>] die Felder auf der zweiten Seite durchlaufen.

Die für jeder Event verfügbaren Parameterfelder werden auf den folgenden Seiten erlautert.

Ein Hinweis zu MIDI Common Channel (CC)

Beim MIDI Common Channel (CC) handelt es sich um einen Sammelkanal, dem verschiedene Pads, Dreh- und Schieberegler zugeordnet werden können. Der Common Channel gestattet es, Pads, Dreh- und Schieberegler als Gruppe an den MIDI-Port und Kanal, welcher als MIDI Common Channel im GLOBAL MODE (ALLGEMEINEN MODUS) eingestellt ist, zu übermitteln.

Ein Beispiel:

Ohne Pads, Dreh- und Schieberegler sind dem MIDI Common Channel zugeordnet. Im GLOBAL MODE (ALLGEMEINEN MODUS) haben Sie diesen Kanal so eingestellt, dass dieser auf MIDI-Kanal #4 überträgt - also alle dem MIDI Common Channel zugeordneten Pads, Dreh- und Schieberegler senden Informationen auf MIDI-Kanal #4. Vielrecht wollen Sie irgendwann die Übertragung aller Ihrer Pads, Dreh- und Schieberegler auf den MIDI-Kanal #7 umstellen. Anstelle den MIDI-Kanal für jedem Pad, jeder Dreh- und Schieberegler ändern zu müssen, konnen Sie einfach den Common Channel auf #7 im GLOBAL MODE (ALLGEMEINEN MODUS) ändern. Das führt dazu, dass jedem Pad, jeder Dreh- und Schieberegler, der dem Common Channel (CC) zugeordnet ist, nun auf MIDI-Kanal #7 zu übertragen.

Weitere Informationen zur Einstellung des MIDI Common Channel-Port und Nummer finden Sie unter, see 'Global Mode'(ALLGEMEINER MODUS) auf Seite 141.

NOTEN - PARAMETER

Feld MIDI-Port/Kanal

Feld MIDI-Kanal

In diesen Feld werden der MIDI-Port und -Kanal eingestellt, über welche das Pad Signale übertragen wird. Sie konnen Pads auf einen von zwei MIDI-Ports, A oder B und zu einem von 16 MIDI-Kanälen auf jedem Port (z. B. B11) einstellen. Sie konnen das Pad auch dem MIDI Common Channel zuordnen.

1. Mit der Taste [<] wird das Feld MIDI-Port/Kanal ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewürschten MIDI-Port und Kanal.
3. Mit der Taste [> wird das nachste Feld angewählt.

Hinweis: Wir das Gerät nicht über den USB-Port betrieben, übertragen nur Pads, welche Port A zugeordnet sind. MIDI-Daten über den fünpfolgen MIDI-Port auf der Rückseite des MPD24.

Feld Note

Feld Note

Dieses Feld dient zur Einstellung der MIDI-Notennummer, welche das Pad überträgt, wenn es angeschlagen wird.

1. Mit den Tasten [< ] oder [>] wird das Feld Note ausgewählt.
2. Wahrend Sie sich in thisem Feld befinden, wahren Sie mit dem Drehregler [VALUE] (WERT) die gewünschte Notennummer.
3. Mit der Taste [> wird das nachste Feld angewählt.

Hinweis: Software Module oder Drum Computer sind oft darauf programmiert, jeder Sample zugeordnete Sounds, welche auf spezifischen Notennummern basieren, auszulösen. Sie müssen weitere mit den Einstellungen für Notennummern des MPD24 etwas experimentieren, um einen Bereich zu finden, der für ihre Anwendung richtig ist.

Feld
Spielmodus

Feld Spielmodus

Hier kann eingestellt werden, ob das Pad Note On/Off (Note Ein/Aus) Informationen auf herkömmliche, momentane Weise (MTY) wie ein Keyboard überträgt, wobei Anschlagen des Pads ein Note On (Note Ein) Signal und loslassen dessellen ein Note Off (Note Aus) Signal erzeugt, oder im Wechsel (TGL), wobei der ersten Anschlag ein Note On (Note Ein), der Zweite ein Note Off (Note Aus) Signal überträgt.

1. Mit den Tasten [< ] oder [>] wird das Feld Spielmodus ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewülsenchen Spielmodus.
3. Mit der Taste [>] wird das nachste Feld angewählt.

1. Yield Anschlagdruck

Feld Anschlagdruck

Sie können das Pad darauf einstellen, Informationen über Anschlagdruck als Kanalanschlagdrucksignal (CPR) oder polyphonisches Anschlagdrucksignal (PPR) zu übermitteln.

1. Mit den Tasten [< ] oder [>] wird das Feld Anschlagdruck ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) 'OFF', 'CPR', oder 'MTY'.

PROGRAMMWECHSEL- PARAMETER

Feld MIDI-Port/Kanal

Feld MIDI-Kanal

Programmwechselssignale können auf einem von zwei MIDI-Ports, A oder B und auf einem von 16 MIDI-Kanälen auf jedem Port (z. B. A7) übermittelt werden. Sie konnen den Programmwechsel auch dem MIDI Common Channel zuordnen.

1. Mit den Tasten [<] oder [>] wird das Feld MIDI-Port/Kanal ausgewählrt.
2. Wahrend Sie sich in thisem Feld befinden, wahren Sie mit dem Drehregler [VALUE] (WERT) den gewünschten MIDI-Port und Kanal.
3. Mit der Taste [> wird das{nachste Feld angewählt.

FeldProgrammwechsel

Feld Programmwechsel

In thisem Feld kann eingestellt werden, welche

Programmwechselnummer das Pad überträgt, enn es angeschlagen wird.

1. Mit den Tasten [<] oder [>] wird das Feld Programmwechsel ausgewählt.
2. Wahrend Sie sich in thisem Feld befinden, wahren Sie mit dem Drehregler [VALUE] (WERT) die gewünschte Programmwechselnummer.
3. Mit der Taste [> wird das nachste Feld angewählt.

Reihe M

Reihe M

Reihe M bestimmt das Most Significant Bit (MSB) (der wichtige Teil) der Informationen.

1. Mit den Tasten [< ] oder [>] wird das Feld Reihe M ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewülsensten Wert.
3. Mit der Taste [> wird das nachste Feld angewählt.

Reihe L

Reihe L

Reihe L bestimmt das Least Significant Bit (LSB) der unwichtigste Teil) der Informationen.

1. Mit den Tasten [< ] oder [>] wird das Feld 'Reihe L' ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewühschten Wert.

Hinweis:

Sie können die Pads auch so konfigurieren, dass diese nur Programmwechselssigne senden, ohne Reihe M oder L zu bestimmten. Wahrend Sie der Felder Reihe M und Reihe L eines Pads editieren, stellen Sie die Felder mit dem Drehregler [VALUE] (WERT) auf 'OFF' (nach 000). Dies führt dazu, dass das Pad nur Programmwechselssigne übermittelt.

Dreh- und Schieberegler Editieren

Die Dreh- und Schieberegler des MPD24 sind Controller, welche eingestellt werden konnen, Informationen für Steuerungswechsel oder Aftertouch zu übermitteln. Vom Werk aus übermitteln die Dreh- und Schieberegler bei Betätigung Steuerungswechsinformationen.

Wasist Steuerungswechsel?

Steuerungswechsel bezieht sich auf die Verwendung von MIDI Continuous Controller-Daten. Bei Continuous Controller (CC)-Daten handelt es sich um MIDI-Signale, welche einen Bereich an Werten, normalerweise 0-127, übermitteln können. CC's werden gemeinsin zur Steuerung von Lautstärke, Pan, Mod Wheel (#1) (Rad für die Klangmodulation) und anderer variabler Parameter ihrer DAW oder Its Tonmodulus verwendet.

Was ist Aftertouch?

Aftertouch bezieht sich auf MIDI-Daten, welche gesendet werden wenn auf ein Pad Druck ausgeübt wird nachdem es angeschlagen wurde und während es heruntergedrückt wird. Aftertouch wird oft dazu verwendet, das Vibrato, die Lautstärke und andere Parameter zu steuern. Beim MPD24 können die Dreh- und Schieberegler darauf eingestellt werden, Aftertouch-Informationen zu übermitteln.

EVENTAUSWAHL FÜR DREH-ODER SCHIEBEREGLER.

1. Taste [EDIT] (EDIT) drücken, um in EDIT MODE (EDITIERMODUS) zu gelangen.
2. Den Dreh- oder Schieberegler, der editiert werden soll, betätigten.
3. Auf Seite 1, mit Drehregler [VALUE] (WERT) ‘CTRL CHANGE’ (STEUERUNGSWECHSEL) (Control Change) oder ‘AFTERTOUCH’ (AFTERTOUCH) als Event wahren.
4. [ENTER] (ENTER) drücken, um auf Seite 2 zu gelangen.

Abhängig von der Event-Ausbwahl auf Seite1ändern sich die Parameteroptionen auf Seite 2.

1. Mit den Tasten [<] und [>] die Felder auf der zweiten Seite durchlaufen.

Die für jeder Event verfügbar Parameterfelder werden auf den folgenden Seiten dieser Anleitung erlautert.

Feld MIDI-Port und Kanal

Feld MIDI-Kanal

In thisem Feld werden der MIDI-Port und -Kanal eingestellt, über welche der Dreh- oder Schieberegler übertragen wird. Sie konnen Dreh- oder Schieberegler auf einen von zwei MIDI-Ports, A oder B und einem von 16 MIDI-Kanalen auf jedem Port (z. B. A14) einstehen. Sie konnen den Dreh- oder Schieberegler auch dem MIDI Common Channel zuordnen.

1. Mit der Taste [<] wird das Feld MIDI-Port/-Kanal ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewünschten MIDI-Port und Kanal.
3. Mit der Taste [> ] wird das nachste Feld angewählt.

Hinweis: Wir das Gerät nicht über den USB-Port betrieben, übertragen nur Dreh- und Schieberegler, welche Port A zugordnet sind, MIDI-Daten über den fünpfoligen MIDI-Port auf der Rückseite des MPD24.

Feld Steuerungswechsel

Feld Steuerungswechsel

Dieses Feld dient zur Einstellung der Steuerungswechselnummer, die der Dreh- oder Schieberegler bei Betätigung überträgt.

1. Mit den Tasten [<] oder [>] wird das Feld Steuerungswechsel ausgewählt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) die gewünschte Controller-Nummer.
3. Mit der Taste [> wird das nachste Feld angewählt.

Hinweis: Um ein Parameter auf Ihrer DAW oder Ihrem Tonmodul mit einem Dreh- oder Schieberegler kontrollieren zu können, müssen sowohl der Parameter als auch der Regler auf die gleiche Controller-Nummer eingestellt sein.

Feld Minimalbereich

Feld Minimalbereich

Dieses Feld dient zur Bestimmung des Mindestwerts, welchen ein Dreh- oder Schieberegler ausgegeben kann.

1. Mit den Tasten [<] oder [>] wird das Feld Minimalbereich ausgewählrt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewünschten Minimalwert.
3. Mit der Taste [> wird das nachste Feld angewählt.

Feld Maximalbereich

Feld Maximalbereich

Dieses Feld dient zur Bestimmung des Maximalwerts, welchen ein Dreh- oder Schieberegler ausgegeben kann.

1. Mit den Tasten [<] oder [>] wird das Feld Maximalbereich ausgewählrt.
2. Wahlend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewünschten Maximalwert.

Bei manchen Anwendungen möchten Sie vielleicht die Dreh- und Schieberegler als Aftertouch-Steuerung einsetzen. In dieser Situation übermittelt der Dreh- oder Schieberegler Aftertouch-Informationen, welche z. B. dazu benutzt werden kann, das Vibrato eines Geräts, welche vom MPD24 gesteuert wird, einzustellen.

AFTERTOUCH - PARAMETER

Feld Minimalbereich

Feld Maximalbereich

Feld Minimalbereich

Dieses Feld dient zur Bestimmung des Mindestwerts, welcher durch Aftertouch übertragen wird.

1. Mit den Tasten [<] oder [>] wird das Feld Minimalbereich ausgewählt.
2. Wahrend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewünschten Aftertouch-Minimalwert.
3. Mit der Taste [> wird das nachste Feld angewählt.

Maximum Range field

Dieses Feld dient zur Bestimmung des Maximalwerts, welcher durch Auftermouch übertragen wird.

1. Mit den Tasten [<] oder [>] wird das Feld Maximalbereich ausgewählrt.
2. Wahrend Sie sich in thisem Feld befinden, wahlen Sie mit dem Drehregler [VALUE] (WERT) den gewünschten Aftertouch-Maximalwert.

HINWEIS!

In manchen Fällen mächt den Sie viellich nicht den vom Werk vorgegeben Kontrollbereich von 0-127 eines Schiebereglers brannspruchen. Oft stellt eine Verringerung des Reglerbereichs auch eine prazisere Kontrolle des Parameters, welchen dieser steuert, dar.

Wenn Sie z. B. den Regler zur Steuerung einer synchronisierten Verzogerung verwenden, gibt es für die Verzogierungsspanne lediglich 10 verfügbar Werte (halbe, viertel, achtel Noten, usw.). Eseware deshalb nicht sinnvoll, wenn der Schieberegler die gesamten 128 MIDI-Steuerungswerte übermittelt, da Ihnen dies nur ein Zehntel des gesamten Schiebereglerbereichs geben wurde. Versuchen Sie anstelle dessen, den Maximalwert thesegles auf 10 einzustellen und Sie werden erleben, wie viel praziser die Steuerung damit wird.

HINWEIS!

Wird der Maximalwert eines Reglers niedriger als der Minimalwert gesetzt, verhält sich dieserCLUumgekehrt.

Falls Sie z. B. eine Schnittstelle oder ein Plug-In, welche mit einer Drawbar-Funktion arbeiten, wie Orgelinstrumente, könnte es vorteilharter sein, ihre Regler umzukehren.

GLOBAL (ALLGEMEINER) MODUS

Die GLOBAL MODE (ALLGEMEINER MODUS) wird über die Taste [GLOBAL] (GLOBAL) aktiviert. In dieser Betriebsart konnen Sie allgemeine Signale senden und generelle Änderungen zur Art und Weise, wie Ihr MPD24 Funktioniert, vornehen, einschließlich:

KILL MIDI	Seite 1
MIDI COMMON CHANNEL	Seite 2
LCD CONTRAST (LCD KONTRAST)	Seite 3
PAD SENSITIVITY (PAD SENSITIVität)	Seite 4
PAD VELOCITY CURVE (VERLAUF ANSCHLAGDYNAMIK PAD)	Seite 5
SAVE GLOBAL (GLOBAL SPEICHERN)	Seite 6
SYSEX TX	Seite 7
VERSION	Seite 8

In dieser Betriebsart kann jeder dieser Parameter durch Drucken der Tasten [<] und [>] zum Editieren ausgewählt werden.

KILL MIDI - Site 1

KILL MIDI gestattet es, entweder ein ALL NOTES OFF (ALLE NOTEN AUS) Signal auf jedem MIDI-Kanal oder ein RESET ALL CONTROLLERS (ALLE CONTROLLER ZURUCKSETZEN) Signal zu setzen.

ALL NOTES OFF (ALLE NOTEN AUS) ist ein spezielles MIDI-Signal, welche dazu verwandt wird, alle Noten, die unter Umständen auf dem MPD24玩游戏, auszuschalten. Das Signal wird oft verwandt, wenn eine Note fällschlicherweise “hängengeblieben” ist. Manchmal kann ein ALL NOTES OFF (ALLE NOTEN AUS) Signal dazu verwendet werden, zu vermeiden, dass ein Instrument vor Senden bestimmter Befehle, wie z. B. Programmwechsel, eront.

RESET ALL CONTROLLERS (ALLE CONTROLLER ZURÜCKSETZEN) ist ein MIDI-Signal, um alle Werte wie Tonhohenbiegung, Modulation und Aftrouch auf ihren Normalwert zureckzusetzen. Es kommt oft vor, dass bei einem Live-Auftritt und/oder bei kompliziertem Sequenzieren ein oder mehrere Steuerungsgeräte in einem Modus verbleiben, der dazu führt, dass der{nachste Teil/das{nachste Programm seltsam klingt. Das Zurücksetzen des Steuerungsgeräts stellt alle Werte auf ihre Standardwerte zureck.

1. Taste [GLOBAL] (GLOBAL) drücken, KILL MIDI ist die erstige Option, die auf dem Bildschirm erscheidt.
2. Mit dem Drehregler [VALUE] (WERT) entweder ALL NOTES OFF (ALLE NOTEN AUS) oder RESET ALL CONTROLLER (ALLE CONTROLLER ZURÜCKSETZEN) Signal wahlen.
3. Zum Übermitteln des Signals [ENTER] (ENTER) drücken.

Sie konnen den MIDI Common Channel einem beliegigen MIDI-Kanal zuordnen. Alle Pads, Dreh- und Schieberegler, welche dem MIDI Common Channel (C) zugeordnet sind, werden MIDI-Daten auf der gewählten Kanalnummer übermitteln.

1. Wahlrend in GLOBAL MODE (ALLGEMEINER MODUS), mit Taste [> auf MIDI Common Channel vorwärstasten.
2. Mit Drehregler [VALUE] (WERT) den gewülsenchen MIDI-Kanal ausgehalten.
3. Mit [ENTER] (ENTER) MIDI-Kanal bestätigten.

Hinweis: Falls Sie den Kanal, den der MIDI Common Channel benutzt verändern, müssen Sie auch jegliche Geräte, welche über den Common Channel gesteuert werden, auf diese Kanalnummer einstellen.

LCD KONTRAST - Seite 3

Kontrast in thisem Feld einstellen

Der Kontrast des LCD-Bildschirms kann optimal eingstellt werden.

1. Wahlrend in GLOBAL MODE (ALLGEMEINER MODUS), mit Taste [> auf LCD CONT vorwärstasten.
2. Mit Drehregler [VALUE] (WERT) den gewülsen Kontrastwert einstellen. Verfügbare Werte sind 0-100%.
3. Mit [ENTER] (ENTER) den gewürschten Kontrastlevel bestätigen.

PAD SENSITIVITÄT - Seite 4

Pad Sensitivität in thisem Feld einstehen

Mit PAD SENSITIVITÄT können Sie die

Berührungsempfindlichkeit der Pads einstellen. Stellen Sie diese dann ein, wenn es schwierig erscheint, soccer bei starkem Anschlagen der Pads volte Anschlagdynamik zu erreichen oder falls Sie soccer bei schwachem Anschlagen eine hohe Anschlagdynamik erhalten.

Ist die Pad Sensitivität niedrig eingestellt, ist es schwieriger)sagar bei hartem Anschlagen eine hohe Anschlagdynamik zu erzielen. Ist die Pad Sensitivität hoch eingestellt, ist es möglicherweise zu*. einfach, eine hohe Anschlagdynamik selbst bei schwachem Anschlagen der Pads zu erzielen.

1. Wahlrend in GLOBAL MODE (ALLGEMEINER MODUS), mit Taste [> auf PadSens vorwärstasten.
2. Mit Drehregler [VALUE] (WERT) den gewünschten Pad Sensitivitätswert einstellen.
3. Mit [ENTER] (ENTER) den gewünschten Wert bestätigen.

VERLAUFSKURVE ANSCHLAGDYNAMIK PAD - Seite 5

Verlaufskurve für Anschlagdynamik des Pads in this dem Feld einstehen

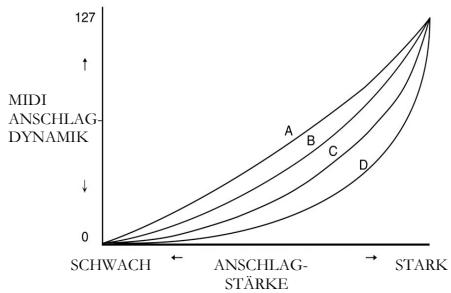

Eine VERLAUSKURVE FÜR DIE ANSCHLAGDYNAMIK EINES PADS beschreiben, wie Ihr MPD24 MIDI-

Anschlagdynamik beim Anschlagen eines Pads ausgibt. Dies basiert auf einem bestimmen Verhältnis zwischen der Eingangs-/Ausgangsdynamik, welche diesen Verlauf beeinflusst. Diese Funktion ist dazu gedacht, Ichnen bei der Anpassung des MPD24 auf ihren ganz persönlichen Spielstil zu halten und kann darüber hinaus ihrer Performance Ausdrucksfähigkeit und bessere Steuerung verliehen. Falls Sie es schwierig finden, einen komfortablen Anschlagdynamikbereich für ihren Stil zu erzielen (Sie konnen soccer bei starken Anschlagen des Pads keine Dynamik von 127 erreichen, oder umgekehrt, Sie erreichen eine Dynamik von 127 soccer bei schwachem Anschlagen eines Pads), konnen Sie die Verlaufskurve für die Anschlagdynamik wie gewünscht einstellen.

1. Wahlend in GLOBAL MODE (ALLGEMEINER MODUS), mit Taste [> auf PadCurve vorwärstasten.
2. Mit Drehregler [VALUE] (WERT) eine der vier Verlaufe einstehen - A, B, C oder D.
3. Mit [ENTER] (ENTER) den gewünschten Verlauf bestätigten.

SPEICHERN GLOBAL -Seite 6

SPEICHERN GLOBAL gestattet es Ihnen, alle globalen Parameter auf dem MPD24 anzuspeichern, einschließlich LCD Kontrast, Anschlagdynamik Verlaufskurve Pad, Pad Sensitivität, MIDI Common Channel, Voreinstellungen und SysEx-Informationen.

Wenn Sie den MPD24 auf ihre persönlichen Bedürfnisse einstellen, sollenn Sie diese Option dazu benutzen, alle ihre Einstellungen abzuspeichern, so dass diese beim nachsten Einsatzen des Geräts automatisch geladen werden.

1. Wahlend in GLOBAL MODE (ALLGEMEINER MODUS), mit Taste [> auf Globals vorwärstasten. Es wird 'SAVE SETUP' (EINSTELLUNGEN SPEICHERN) angezeigt.
2. Mit [ENTER] (ENTER) alle globalen Einstellungen auf dem MPD24 abspeichern.

SYSEX TX-Seite 7

SYSEX TX ermitteligt die SysEx-Übertragung von Preset-Daten vom MPD24. Dazu gehoren Controller Nummern, MIDI-Kanäe und zahlreiche andere Parameter.

1. Gehen Sie vom GLOBAL MODE mit der [> ] Taste zur SysEx Tx Seite.
2. Wahlen Sie mit dem [VALUE] Rad as zu übertragende Preset aus.
3. Drücken Sie [ENTER] um die Preset-Daten des ausgewählten Presets über den MIDI/USB Port als SysEx zu senden.

SysEx-Übertragung zum MPD24

Sie können Preset Daten auch von einer externen Quelle in die MPD24 laden. Dazu „spielena“ Sie dort eine SysEx-Datei zur MPD24 ab. Es gibt eine Reihe von kostenlos im Internet verfügbarbaren SysEx-Ubertragungsprogrammen.

1. Schlieben Sie das Gerät über den USB-Port oder an den MIDI IN des MPD24 an.
2. Wechseln Sie am MPD24 in den Preset Mode.
3. „Spielen" Sie die SysEx-Datei am externen Gerät oder Computer ab.

Bitte beachten Sie, dass der MPD24 beim Empfang von SysEx-Daten die Daten im internen Preset-Speicher, mit den empfangenen Daten überschreiben. Wenn Sie zum Beispiel Preset 5 zu ihrem SysEx-Programm senden und dann zurück zum MPD24 übertragen, wird das Preset 5 überschreiben.

VERSION-Seite 8

VERSION zeit die Version des gegenüber installierten Betriebssystems des MPD24 an.

Verwenden Sie im GLOBAL MODE die [>] Taste, um zur „Ver“-Anzeige für Versionsinformation zu gelangen.

PROGRAMMWECHSELMODUS

WasistProgrammwechsel?

Ein Program Change (Programmwechsel), oft auch als Patch Change (Patch Change) bezeichnet, ist ein MIDI-Signal, welches dazu verwendet wird, Daten an Geräte zu übermitteln, welche diese zu einem Programmwechsel veranlassen. Damit konnen Sie einen mit Hardware oder Software betriebenen Gerät mitteilen, welchen Sound zuspielern. Falls Ihr MPD24 z. B. ein Rockschlagzeugset auf ihrer DAW oder einem externen Gerät steuert, konnen Sie mit einem Program Change (Programmwechsel) Befehl weniger zu einem elektronischen Schlagzeugset überwechseln. Das gibt Ihnen die Freiheit, jegliches MIDI-Material neu zu komponieren, ohne die MIDI-Noteninformationen verändern zu müssen.

Mit der Taste PROGRAMMWECHSEL wird die Betriebsart PROGRAM CHANGE (PROGRAMMWECHSEL) aufgerufen.

Der MPD24 besitzt zwei verschiedene Arten von Programmwechsel zur Auschwitz:

PROG CHANGE

Hierbei wird ein gewöhnliches Program Change (Programmwechsel) Signal (0-127) an ihre DAW oder Ihr externes Gerät übermittelt, was es Ihnen gestattet, zwischen 128 verschiedenen Programmreihen umzuschalten.

PROG+BANK

Hier wird ein Program Change (Programmwechsel) Signal (0-127) zusammen mit einem Bank L (Least Significant Bit) Change (Wechsel der Reihe L, unwichtigster Datenteil) Signal (0-127) und einem Bank M (Most Significant Bit) Change (Wechsel der Reihe M, wichtiger Datenteil) Signal (0-126) übermittelt, was Zugriff auf bis zu 16384 verschiedene Programmreihen zuläst. Sie können PROG+BANK dann verwenden, wenn ihre DAW oder Ihr externes Gerät LSB und MSB erkennt.

Drehregler [VALUE] (VALUE) betätig, um entweder PROG CHANGE oder PROG+BANK auszuwahlen.

PROG CHANGE (Programmwechsel)

PROG CHANGE ermittelten.

1. Mit dem Drehregler [VALUE] (VALUE) PROG CHANGE auswahlen.
2. [ENTER] (ENTER) drücken, um die{nachste Seite mit Parametern zu sehen.
3. Die Programmnummer kann über den Drehregler [VALUE] (VALUE) gewählt werden (1...127).
4. Das Feld MIDI CH field zeigt den momentan eingestellen Common MIDI Channel. Das Feld MIDI CH kann mit der Taste [<] angewählt und mit dem Drehregler [VALUE] (VALUE) eingestellt werden. Mit den Tasten [<] und [>] kann zwischen den Feldern PROG und MIDI CH umgeschaltet werden.
5. Durch Drücken von [ENTER] (ENTER) wird das Programmwechselsignal gesendet.

PROG+BANK (Programmwechsel mit Reihenwechsel)

PROG+BANK ermittelicht es, ein Signal zum Programmwechsel zusammen mit einem Signal zum Reihenwechsel an ihre DAW oder Ihr externes Tongerät zu halten.

1. Mit dem Drehregler [VALUE] (VALUE) PROG+BANK auswahlen.
2. [ENTER] (ENTER) drücken, um die{nachste Seite mit Parametern zu sehen.

Mit den Tasten [< ] und [>] kann zwischen den Feldern umgeschalten werden.

1. Mit dem Drehregler [VALUE] (VALUE) im Feld PROG die gewünschte Programmwechselnummer wahren.
2. Mit dem Drehregler [VALUE] (VALUE) im Feld Bank M MSB (Most Significant Bit) wahlen.
3. Mit dem Drehregler [VALUE] (VALUE) im Feld Bank L LSB (Least Significant Bit) wahren.
4. [ENTER] (ENTER) drücken, um den Reihen- und Programmwechsel zu senden.

SPEZifikATIONEN

ALLGEMEIN
Anzeige	Spezielles LCD mit Hintergrundbeleuchtung
Abmessungen (Breite x Tiefe x Höhe)	318mm x 283mm x 50mm (68mm MAX)
Gewicht	2,18 kg
Netzversorgung	~200mA, 5V DC über USB ~500mA, 6V DC über externen Adaptor (MP6-1)
Anzahl Voreinstellungen	30
MIDI-Ausgänge über USB	48 (16 Kanäle x 3 Ports)
MIDI-Ausgänge über 5-poliges MIDI	16
Drum Pads	16 (anschlagdynamisch und druckempfindlich)
Drum Pad Reihen	4
Schieberegler	6
360°-Drehregler	8
Zubehör	Benutzerhandbuch USB-Kabel (1m) CD-ROM Disc (Uniquest Editor) DVD-ROM Dict (BFD Lite)
EINGÄNGE/AUSGÄNGE
MIDI-Eingänge	5-pol DIN x 1
MIDI-Ausgänge	5-pol DIN x 1
USB	Untergeordnete Verbindung x 1 (MIDI über USB)
DC EIN	6V DC, 500 mA
