MANUALE UTENTE PEXS 270 A1 PARKSIDE

Indicazioni per l’uso e per la sicurezza Traduzione delle istruzioni d’uso originali

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell’apparecchio.

Introduzione Uso appropriatoPagina Allestimento Pagina Corredo in dotazione Pagina Dati Tecnici Pagina

Istruzioni di sicurezza generali per utensili elettrici 1. Sicurezza dell’area di lavoroPagina 2. Sicurezza elettrica Pagina 3. Sicurezza delle personePagina 4. Utilizzo attento di dispositivi elettriciPagina Istruzioni di sicurezza specifiche per la smerigliatrice rotorbitale Pagina Accessori / Utensili accessori originali Pagina

Prima della messa in funzione Selezionare il foglio di levigatura Pagina 30 Cambiare il foglio abrasivoPagina 30 Aspirazione della polvere /aspirazione dei trucioliPagina 30

Messa in funzione Accensione e spegnimentoPagina 31

Indicazioni di lavoro Levigare superfici Pagina 31

Manutenzione e pulizia Pagina 31 Assistenza Pagina 32 Garanzia Pagina 32 SmaltimentoPagina 32 Dichiarazione di conformità / Fabbricante Pagina 33

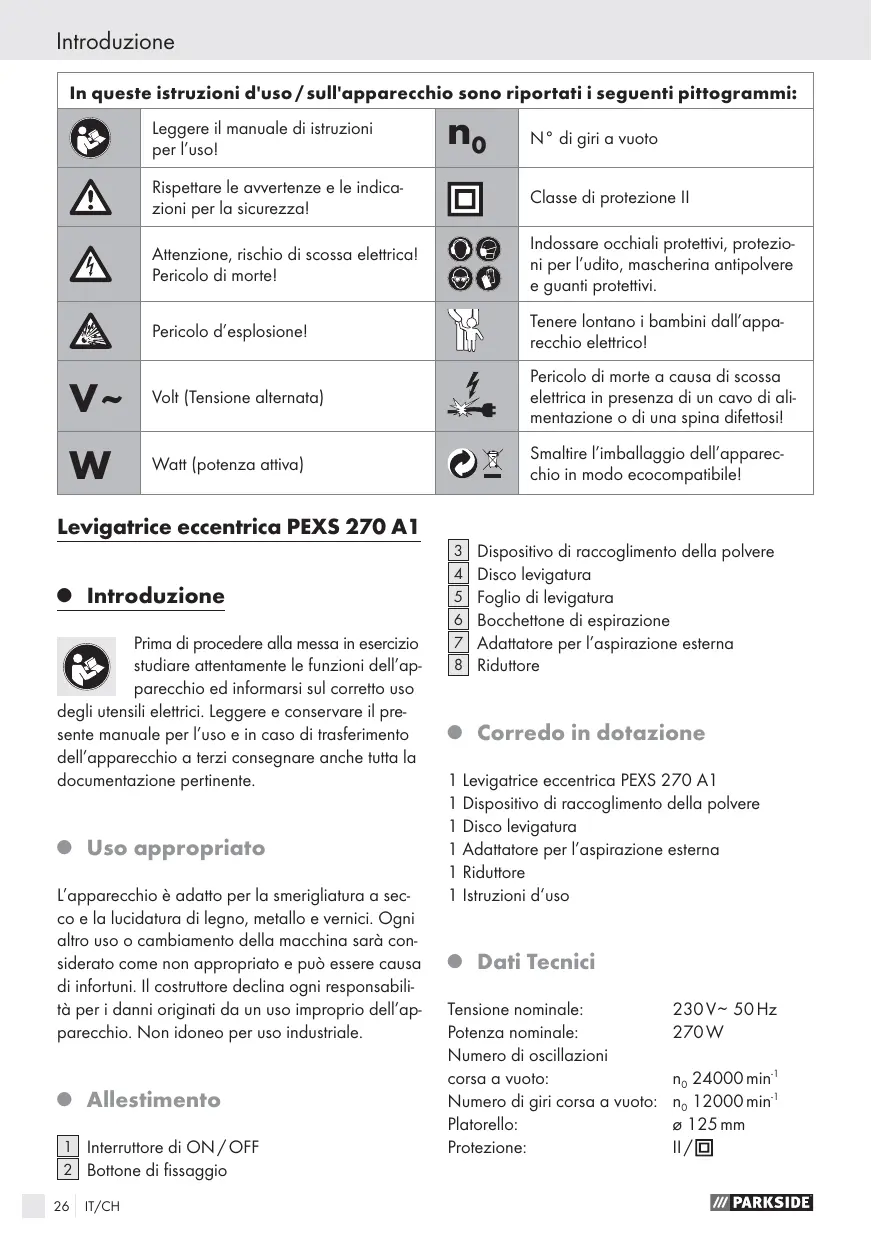

Introduzione In queste istruzioni d'uso / sull'apparecchio sono riportati i seguenti pittogrammi: Leggere il manuale di istruzioni per l’uso!

Rispettare le avvertenze e le indicazioni per la sicurezza!

Classe di protezione II Attenzione, rischio di scossa elettrica! Pericolo di morte!

Indossare occhiali protettivi, protezioni per l’udito, mascherina antipolvere e guanti protettivi.

Pericolo d’esplosione!

Tenere lontano i bambini dall’apparecchio elettrico!

Volt (Tensione alternata)

Pericolo di morte a causa di scossa elettrica in presenza di un cavo di alimentazione o di una spina difettosi!

W Watt (potenza attiva)

Smaltire l’imballaggio dell’apparecchio in modo ecocompatibile!

Levigatrice eccentrica PEXS 270 A1

Prima di procedere alla messa in esercizio studiare attentamente le funzioni dell’apparecchio ed informarsi sul corretto uso degli utensili elettrici. Leggere e conservare il presente manuale per l’uso e in caso di trasferimento dell’apparecchio a terzi consegnare anche tutta la documentazione pertinente.

L’apparecchio è adatto per la smerigliatura a secco e la lucidatura di legno, metallo e vernici. Ogni altro uso o cambiamento della macchina sarà considerato come non appropriato e può essere causa di infortuni. Il costruttore declina ogni responsabilità per i danni originati da un uso improprio dell’apparecchio. Non idoneo per uso industriale.

1 Interruttore di ON / OFF 2 Bottone di fissaggio 26

Dispositivo di raccoglimento della polvere Disco levigatura Foglio di levigatura Bocchettone di espirazione Adattatore per l’aspirazione esterna Riduttore

Corredo in dotazione

1 Levigatrice eccentrica PEXS 270 A1 1 Dispositivo di raccoglimento della polvere 1 Disco levigatura 1 Adattatore per l’aspirazione esterna 1 Riduttore 1 Istruzioni d‘uso

Tensione nominale: Potenza nominale: Numero di oscillazioni corsa a vuoto: Numero di giri corsa a vuoto: Platorello: Protezione:

230 V~ 50 Hz 270 W n0 24000 min-1 n0 12000 min-1 ø 125 mm II /

Introduzione / Istruzioni di sicurezza generali per utensili elettrici Informazioni su rumorosità e vibrazioni: I valori di misurazione sono stati accertati in applicazione delle norme EN 60745. Il livello di pressione acustica stimato A ammonta tipicamente a: Livello di pressione acustica: 83 dB(A) Livello di intensità sonora: 94 dB(A) Scostamento di K:

3 dB La parola „attrezzo elettrico“ utilizzata nelle istruzioni d’uso si riferisce agli attrezzi elettrici funzionanti all’interno di una rete (con cavo di rete) e agli attrezzi elettrici che funzionano mediante batterie (senza cavo di rete).

1. Sicurezza dell’area di lavoro Indossare le cuffie! Accelerazione calcolata, tipicamente: Valori complessivi delle oscillazioni determinati secondo 60745: Valore di emissione delle oscillazioni ah = 5 m / s2, Insicurezza K < 1,5 m / s2. ATTENZIONE! Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato con un metodo normalizzato EN 60745 e può essere utilizzato per il confronto dell’apparecchio. Il livello di oscillazione potrà variare a seconda dell’impiego dell’utensile elettrico e in alcuni casi può essere superiore al valore indicato nelle presenti istruzioni. Il carico di oscillazioni potrebbe essere stimato in difetto, perché l’utensile elettrico viene utilizzato sempre in simili modalità. Nota: Per una stima esatta del carico di oscillazioni in un determinato periodo di lavoro si dovrebbero considerare anche i tempi, in cui l’apparecchio è spento oppure quando è acceso ma non è effettivamente in uso. Ciò può ridurre nettamente il carico di oscillazioni nell’intero periodo di lavoro.

Istruzioni di sicurezza generali per utensili elettrici ATTENZIONE! Leggere tutte le indicazioni e gli avvisi di sicurezza! Eventuali mancanze nell’osservanza delle indicazioni e degli avvisi di sicurezza possono provocare una scossa elettrica, un incendio e / o gravi lesioni. Conservare tutte le indicazioni e gli avvisi di sicurezza per eventuali necessita’ future!

a) Mantenere l’area di lavoro pulita e ben illuminata. Il disordine ed aree di lavoro poco illuminate possono determinare incidenti. b) Non lavorare con l’apparecchio in un’atmosfera dove si trovino liquidi infiammabili, esplosiva, gas e polveri. Gli utensili elettrici generano scintille che possono infiammare la polvere o i gas. c) Durante l’utilizzo del dispositivo elettrico tenere lontani bambini e persone estranee. In caso di distrazione potreste perdere il controllo dell’apparecchio.

2. Sicurezza elettrica a) La spina di connessione dell’apparecchio deve essere adatta alla presa elettrica nella quale essa viene inserita. In nessun caso l’adattatore deve essere modificato. Non utilizzare spine con apparecchi messi a terra. Spine non modificate e prese adatte riducono il rischio di una scossa elettrica. b) Evitare il contatto del corpo con superfici messe a terra, quali ad esempio quelle di tubi, caloriferi, cucine economiche e frigoriferi. Sussiste un elevato rischio di scossa elettrica, qualora il Vostro corpo fosse messo a terra. c) Mantenere l’apparecchio lontano da pioggia o umidità. La penetrazione di acqua in un apparecchio elettrico accresce il rischio di scossa elettrica. d) Non utilizzare il cavo in modo non conforme, cioè per tirare l’apparecchio, per appenderlo IT/CH

Istruzioni di sicurezza generali per utensili elettrici o per estrarre la spina dalla presa elettrica. Tenere il cavo lontano da calore, olio, spigoli acuti o di parti in movimento dell’apparecchio. Cavi danneggiati o attorcigliati accrescono il rischio di scossa elettrica. e) In caso di lavori all’aperto utilizzare solamente prolunghe ammesse anche per un loro utilizzo all‘aperto. L’utilizzo di una tale prolunga riduce il rischio di scossa elettrica. f) Qualora non si possa evitare l‘esercizio dell’elettroutensile in un ambiente umido, fare uso di un interruttore differenziale, circostanza che riduce il rischio di una scossa elettrica.

3. Sicurezza delle persone a) Fare sempre estrema attenzione a ciò che si fa e accostarsi al lavoro con il dispositivo elettrico sempre in modo cosciente. Non utilizzare l’apparecchio quando si è stanchi o sotto l’influsso di droghe, alcol o medicinali. Un solo attimo di disattenzione nell’utilizzo dell’apparecchio può provocare serie lesioni. b) Indossare sempre l’equipaggiamento di protezione personale e gli occhiali protettivi. Indossando l’equipaggiamento di protezione personale, quale una mascherina antipolvere, scarpe di sicurezza antisdrucciolevoli, un casco di protezione o una protezione auricolare, a seconda del tipo e dell’utilizzo dell’apparecchiatura elettrica, riduce il rischio di lesioni. c) Evitare qualsiasi avvio involontario dell’utensile. Assicurarsi che l’utensile sia disinserito prima di collegarlo alla rete di alimentazione elettrica, di sollevarlo o di trasportarlo. Se durante il trasporto dell’apparecchio il dito dell’utilizzatore si trova sull’interruttore ON / OFF oppure l’apparecchio è inserito, possono determinarsi incidenti. d) Prima di avviare l’apparecchio, rimuovere il dispositivo di regolazione o la chiave per dadi. Un utensile o una 28

chiave che si trovi in una parte di apparecchio in rotazione può provocare lesioni. e) Mantenere una postura del corpo normale. Assicurarsi di avere un sostegno sicuro e mantenere sempre l’equilibrio. In questo modo è possibile controllare meglio l’apparecchio, in modo particolare in caso di situazioni impreviste. f) Indossare un abbigliamento appropriato. Non indossare un abbigliamento largo o bigiotteria. Mantenere capelli, abbigliamento e guanti lontano da parti in movimento. Abbigliamento sciolto, gioielli o capelli lunghi possono essere trascinati da parti in movimento. g) Quando vengono montati dispositivi di aspirazione e di cattura della polvere, assicurarsi che questi siano stati montati ed utilizzati correttamente. L’utilizzo di questi dispositivi riduce i pericoli provocati dalla polvere.

4. Utilizzo attento di dispositivi elettrici a) Non sovraccaricare l’apparecchio. Per un determinato lavoro utilizzare sempre il dispositivo elettrico a ciò appropriato. Con il dispositivo elettrico appropriato si lavora meglio e con maggiore sicurezza nello specifico ambito di utilizzo. b) Non utilizzare dispositivi elettrici il cui interruttore sia difettoso. Un dispositivo elettrico che non si può più accendere e spegnere rappresenta un pericolo, e deve essere riparato. c) Estrarre la spina dalla presa elettrica prima di eseguire regolazioni all‘apparecchio, sostituire accessori o riporre l‘apparecchio. Queste misure di prudenza impediscono l’avvio involontario dell’apparecchio. d) Mantenere dispositivi elettrici non utilizzati fuori dalla portata di bambini. Non fare utilizzare l’apparecchio da persone che non lo conoscano o del quale non abbiano letto le istruzioni

Istruzioni di sicurezza generali per utensili elettrici d’uso. I dispositivi elettrici sono pericolosi se utilizzati da persone inesperte. e) Avere cura dell’apparecchio. Controllare se parti mobili dell’apparecchio funzionano perfettamente e non si bloccano, se parti di esso sono rotte o danneggiate, che la funzionalità dell’apparecchio non sia messa a rischio. Fare riparare le parti danneggiate prima di utilizzare di nuovo l’apparecchio. Molti incidenti sono provocati dal fatto che i dispositivi elettrici non vengono sottoposti ad una corretta manutenzione. f) Mantenere gli utensili di taglio affilati e puliti. Utensili di taglio curati con attenzione e fornitidi bordi taglienti si incastrano meno frequentemente e sono semplici da guidare durante il lavoro. g) Utilizzare dispositivi elettrici, accessori, i dispositivi da inserire ecc, in conformità alle presenti istruzioni e nel modo descritto per questo particolare tipologia di apparecchio. In questo senso, tenere presente le condizioni di lavoro e l’attività da eseguire. L’utilizzo di dispositivi elettrici per scopi diversi da quelli previsti può provocare situazioni di pericolo.

Istruzioni di sicurezza specifiche per la smerigliatrice rotorbitale

Qualora si lavori all’aperto, collegare l’apparecchio per mezzo di un interruttore differenziale (salvavita) con corrente di scatto massima 30 mA. Utilizzare solo prolunghe dei cavi idonee per uso esterno. Bloccare il pezzo da lavorare. Utilizzare tenditori / morse per fissare il pezzo da lavorare. In questo modo sarà fissato con maggiore sicurezza rispetto alla presa manuale. Non appoggiare mai le mani di fianco o davanti l’apparecchio e la superficie da lavorare, perché vi è pericolo di ferimento in caso di slittamento dell’apparecchio.

In caso di pericolo staccare subito la spina dalla presa elettrica. Tenere il cavo di alimentazione guidandolo sempre dietro l’apparecchio. Faccia attenzione al fatto che nessuna persona venga messa in pericolo durante l’emissione delle scintille. Elimini i materiali infiammabili dalle sue vicinanze. Durante la levigatura di metalli si hanno emissioni di scintille. ATTENZIONE! PERICOLO DI INCENDIO! Eviti un surriscaldamento del materiale da levigare e della levigatrice. Prima delle pause di lavoro svuoti sempre il contenitore della polvere. La polvere di levigatura nel sacco della polvere, nel microfiltro, nel sacchetto di carta (o nel sacchetto del filtro o nel filtro dell‘aspirapolvere) può infiammarsi da sé nel caso di condizioni sfavorevoli quali l’emissione di scintille durante la levigatura di metalli. Vi è un pericolo particolare se la polvere di levigatura viene mischiata con resti di vernice, poliuretano o altre sostanze chimiche e se il materiale di levigatura è caldo dopo aver lavorato a tempo prolungato. ATTENZIONE! VAPORI NOCIVI! La lavorazione di polveri nocive / velenose costituisce un pericolo per la salute del personale di servizio oppure delle persone che si trovano nelle vicinanze. Indossare gli occhiali di protezione e la mascherina anti polvere! In caso di una prolungata lavorazione del legno e, in particolare, se si devono lavorare dei materiali dai quali possono sprigionarsi polveri nocive per la salute, collegare l’apparecchio ad un aspiratore esterno. Garantire una sufficiente aerazione quando si lavorano plastica, colori, vernici ecc. Non adoperare mai liquidi a base di solvente per impregnare i materiali o le superfici da lavorare. Utilizzi l’attrezzo elettrico solo per la levigatura a secco. La penetrazione di acIT/CH

Istruzioni di sicurezza generali per utensili elettrici / Prima della messa in funzione

qua all’interno dell’apparecchiatura elettrica aumenta il rischio di una scossa elettrica. Evitare di smerigliare colori a base di piombo o altri materiali nocivi per la salute. Non è consentita la lavorazione di materiale a base di amianto. L’amianto è cancerogeno. Evitare il contatto con il foglio abrasivo in movimento. Utilizzare l’apparecchio solo con il foglio abrasivo correttamente inserito. Utilizzare sempre l’apparecchio per i soli scopi previsti e con pezzi / accessori originali. Avvicinare l’apparecchio in funzione al pezzo da lavorare. Dopo aver lavorato il pezzo sollevare l’apparecchio e spegnerlo. Una volta spento l’apparecchio aspettare che si fermi completamente prima di riporlo. L’apparecchio deve essere tenuto sempre pulito, asciutto e privo di oli o grassi. Mantenga pulito il Suo posto di lavoro. Le miscele dei materiali sono particolarmente pericolose. Polvere di metallo leggero può bruciare o esplodere. Non utilizzi l’apparecchiatura elettrica con il cavo danneggiato. Non entri in contatto con il cavo danneggiato e lo estragga dalla presa di rete, se il cavo viene danneggiato durante l’esecuzione dei lavori. I cavi danneggiati aumentano il rischio di una scossa elettrica.

Prima della messa in funzione

Selezionare il foglio di levigatura

Levigatura e superficie: La prestazione di levigatura e la qualità della superficie sono determinate dallo spessore dei granelli del foglio di levigatura. La preghiamo di far attenzione al fatto che per la lavorazione dei diversi materiali vanno impiegati i fogli di levigatura corrispondenti, dotati di diverse dimensioni dei granelli.

Cambiare il foglio abrasivo

ATTENZIONE! PERICOLO DI LESIONI! Prima di eseguire interventi nell’apparecchio staccare sempre la spina dalla presa elettrica. La smerigliatrice rotorbitale è dotata di un fissaggio a strappo, che consente una rapida e facile sostituzione dei fogli abrasivi. Alzi il foglio di levigatura 5 sul lato e lo levi dal disco di levigatura 4 per toglierlo. Nota: Prima di fissare un nuovo foglio abrasivo 5 rimuovere polvere e sporco dal platorello 4 . Assicurarsi che i fori del foglio abrasivo 5 coincidano perfettamente con i fori del platorello 4 .

Aspirazione della polvere / aspirazione dei trucioli Si attenga alle indicazioni contenute nel capitolo delle “Avvertenze di sicurezza”.

Accessori / Utensili accessori originali

Utilizzare solo gli accessori indicati nelle istruzioni per l’uso. L’uso di utensili diversi da quelli raccomandati nel manuale d’istruzioni o di altri accessori può causare un rischio di lesioni.

Aspirazione propria con dispositivo di raccoglimento della polvere: Inserisca il dispositivo di raccoglimento della polvere 3 completamente sull’apparecchiatura. Per svuotare il dispositivo di raccoglimento della polvere 3 , lo tolga dall’apparecchiatura. Nota: Svuoti il dispositivo di raccoglimento della polvere 3 in modo puntuale e regolare al fine di garantire un’aspirazione ottimale della polvere.

IT/CH Prima … / Messa in funzione / Indicazioni di lavoro / Manutenzione e pulizia Aspirazione esterna (vedi immagine A): Collegamento: Inserisca l’adattatore per l’aspirazione esterna 7 sul bocchettone di espirazione 6 e lo ruoti verso destra per fissarlo. In caso di necessità utilizzi il riduttore 8 , inserendolo all’interno dell’adattatore per eseguire l’aspirazione esterna 7 . Inserisca il tubo di un dispositivo d’aspirazione della polvere ammesso (ad es. aspirapolvere da officina) nell’adattatore per eseguire l’aspirazione esterna 7 , servendosi eventualmente del riduttore 8 . Prelevamento: Prelevi il tubo del dispositivo d’aspirazione dall’adattatore per eseguire l’aspirazione esterna 7 . Giri l’adattatore verso sinistra per eseguire l’aspirazione esterna 7 , togliendolo eventualmente con il riduttore 8 .

Accensione e spegnimento

Nota! Inserire la corrente elettrica tenendo sempre la smerigliatrice rotorbitale a distanza dal materiale e solo successivamente portare l’apparecchio sul pezzo da lavorare. E’ possibile scegliere il funzionamento a scatti o continuo: Inserire il funzionamento a scatti: Premere l’interruttore ON / OFF 1 . Spegnere il funzionamento a scatti: Rilasciare l’interruttore ON / OFF 1 . Accendere il funzionamento costante: Prema il tasto di ON / OFF 1 , lo tenga premuto e prema il tasto d’impostazione fissa 2 . Disinserire il funzionamento continuo: Premere l’interruttore ON / OFF 1 e lasciarlo libero.

Indicazioni di lavoro

Attenda finché l’apparecchiatura elettrica si è fermata, prima di depositarla.

Accenda l’apparecchiatura elettrica, la metta con l’intera superficie di levigatura sul fondo da lavorare e la muova con una pressione media sul materiale di lavorazione (vedi immagine B, C, D). Nota: La prestazione di levigatura e l’immagine di levigatura sono determinate in modo essenziale dal tipo di foglio di levigatura e dalla pressione esercitata sul materiale di lavorazione. Solo fogli di levigatura perfetti raggiungono producono una buona prestazione di levigatura. Faccia attenzione ad esercitare una pressione regolare sul materiale di lavorazione. Un eccessivo aumento della pressione esercitata sul materiale di lavorazione non porta ad una prestazione ottimizzata di levigatura, ma ad un’usura maggiore del foglio di levigatura. Non utilizzi più un foglio di levigatura con il quale è stato lavorato il metallo per altri materiali.

Manutenzione e pulizia

ATTENZIONE! PERICOLO DI LESIONI! Prima di eseguire interventi nell’apparecchio staccare sempre la spina dalla presa elettrica. La smerigliatrice rotorbitale non richiede manutenzione. Pulire regolarmente l’apparecchio subito dopo aver terminato il lavoro. Per la pulizia dell’apparecchiatura utilizzi una pezza asciutta e non faccia mai uso di benzina, solventi o detergenti aggressivi nei confronti di materiali sintetici. Tenga sempre libere le aperture di areazione.

Rimuovere con un pennello la polvere di smerigliatura accumulata.

Assistenza / Garanzia / Smaltimento

ATTENZIONE! Affidare la riparazione dell’apparecchio esclusivamente a personale specializzato e qualificato e con pezzi di ricambio originali, a garanzia della sicurezza dell’apparecchio. ATTENZIONE! La sostituzione della spina o del cavo di alimentazione deve essere eseguita esclusivamente dal fabbricante dell’apparecchio o dal relativo servizio clienti, a garanzia della sicurezza dell’apparecchio.

Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L’apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d’acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuita della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all’uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all’acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni ef32

fettuate dopo la scadenza del periodo di garanzia sono a pagamento. IT Kompernass Service Italia Tel.: 199 400 441 (0,12 EUR/Min.) e-mail: support.it@kompernass.com CH Kompernaß Service Switzerland Tel.: 0848 000 525 (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com

Smaltimento L’imballaggio è composto da materiali ecologici, che possono essere smaltiti presso i siti di riciclaggio locali. Non gettare gli utensili elettrici nei rifiuti domestici!

In conformità alla direttiva europea 2002 / 96 / EC sui rifiuti di apparecchiature elettriche ed elettroniche e relativa trasposizione nel diritto nazionale, gli utensili elettrici usati devono essere raccolti separatamente e riciclati in maniera compatibile con l’ambiente. Informazioni sulle possibilità di smaltimento di apparecchi giunti al termine della loro vita utile sono disponibili presso le amministrazioni comunali.

Dichiarazione di conformità / Fabbricante

Dichiarazione di conformità / Fabbricante

Noi, Kompernaß GmbH, responsabile per la documentazione: sig. Felix Becker, Burgstr. 21, D-44867 Bochum, Germania, dichiarano con la presente che questo prodotto è conforme con le seguenti norme, documenti normativi e direttive dell’Unione Europea: Direttiva macchine (2006 / 42 / EC) Direttiva CE sulla bassa tensione (2006 / 95 / EC) Compatibilità elettromagnetica (2004 / 108 / EC) Norme utilizzate ed armonizzate EN 55014-2:1997/A1:2001/A2:2008 EN 55014-1:2006, EN 55014-2/A2:2008 EN 60745-1:2009, EN 60745-2-4:2009 EN 61000-3-2:2006, EN 61000-3-3:2008 EN 62233:2008 IEC 60745-1:2006, IEC 60745-2-4/A1:2008 IEC 60745-1:2006, IEC 60745-2-4:2002 Tipo / Denominazione dell’apparecchio: Levigatrice eccentrica PEXS 270 A1 Date of manufacture (DOM): 09 - 2010 Numero di serie: IAN 56848

Hans Kompernaß - Amministratore -

Si riservano modifiche tecniche ai fini di ulteriori sviluppi. IT/CH
