GEBRUIKSAANWIJZING PEXS 270 A1 PARKSIDE

Bedienings- en veiligheidsinstructies Vertaling van de originele gebruiksaanwijzing

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Inleiding Gebruik in overeenstemming met bestemming Pagina Onderdelen Pagina Inhoud van het pakket Pagina Technische gegevens Pagina

Algemene veiligheidsinstructies voor elektrische gereedschappen 1. Veiligheid op de werkplek Pagina 2. Elektrische veiligheidPagina 3. Veiligheid van personen Pagina 4. Zorgvuldige omgang met en gebruik van elektrische apparaten Pagina Apparaatspecifieke veiligheidsinstructies voor excentrische schuurmachines Pagina Originele accessoires / hulpapparatuur Pagina

Vóór de ingebruikname Schuurblad kiezen Pagina 40 Schuurblad verwisselen Pagina 40 Stof- / spaanderafzuiging Pagina 40

Ingebruikname Aan- en uitzetten Pagina 41

Arbeidsinstructies Oppervlakken schurenPagina 41

Onderhoud en reiniging Pagina 41 Service Pagina 42 Garantie Pagina 42 Afvoer Pagina 42 Conformiteitsverklaring / Producent Pagina 43

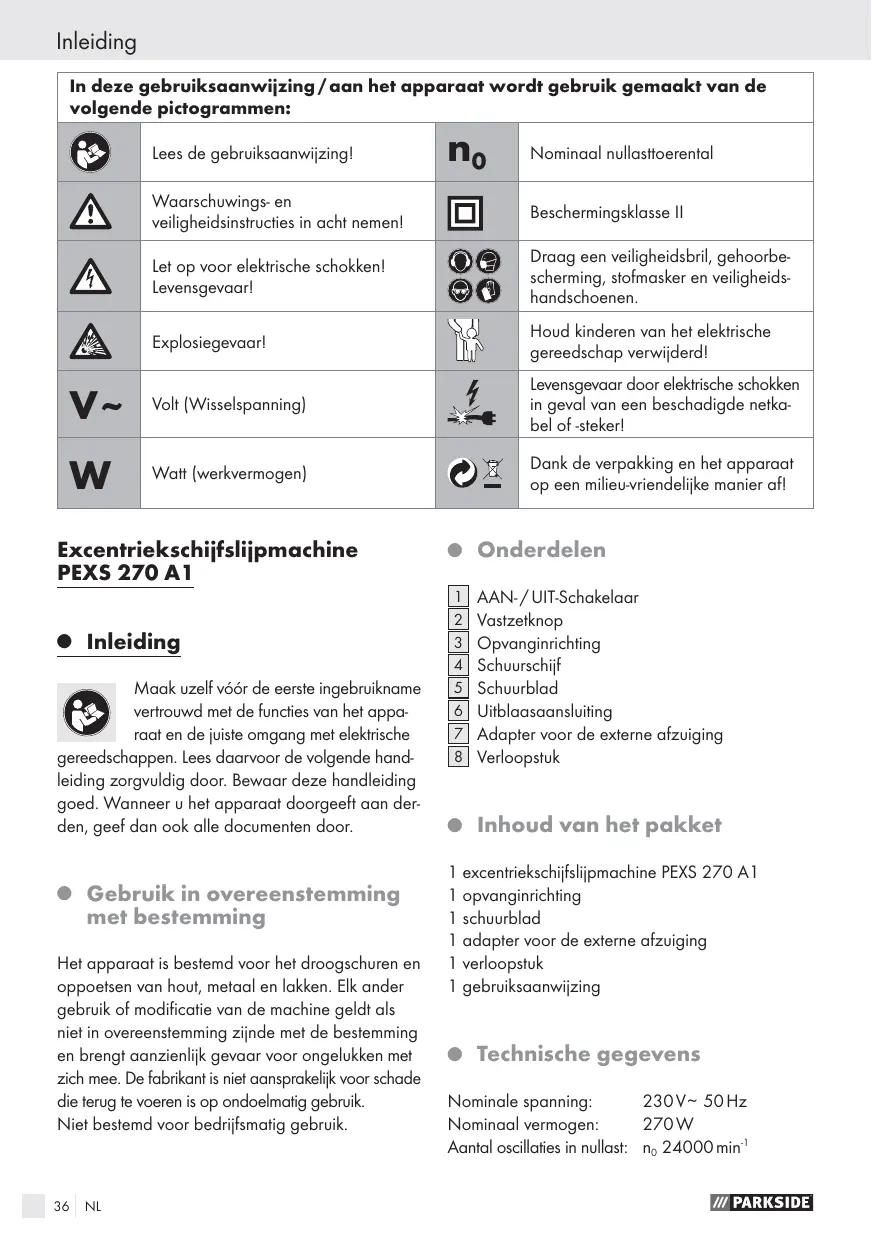

Inleiding In deze gebruiksaanwijzing / aan het apparaat wordt gebruik gemaakt van de volgende pictogrammen: Lees de gebruiksaanwijzing!

Nominaal nullasttoerental

Waarschuwings- en veiligheidsinstructies in acht nemen!

Beschermingsklasse II Let op voor elektrische schokken! Levensgevaar!

Draag een veiligheidsbril, gehoorbescherming, stofmasker en veiligheidshandschoenen.

Houd kinderen van het elektrische gereedschap verwijderd!

Volt (Wisselspanning)

Levensgevaar door elektrische schokken in geval van een beschadigde netkabel of -steker!

W Watt (werkvermogen)

Dank de verpakking en het apparaat op een milieu-vriendelijke manier af!

Excentriekschijfslijpmachine PEXS 270 A1

Maak uzelf vóór de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische gereedschappen. Lees daarvoor de volgende handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanneer u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

Gebruik in overeenstemming met bestemming

Het apparaat is bestemd voor het droogschuren en oppoetsen van hout, metaal en lakken. Elk ander gebruik of modificatie van de machine geldt als niet in overeenstemming zijnde met de bestemming en brengt aanzienlijk gevaar voor ongelukken met zich mee. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Niet bestemd voor bedrijfsmatig gebruik.

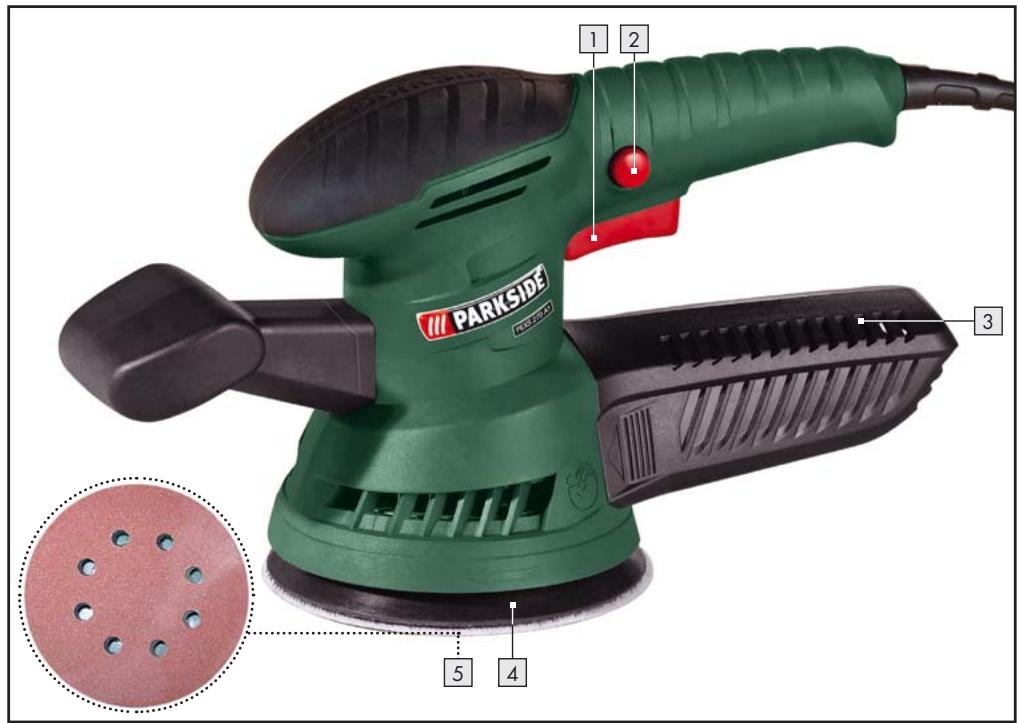

AAN- / UIT-Schakelaar Vastzetknop Opvanginrichting Schuurschijf Schuurblad Uitblaasaansluiting Adapter voor de externe afzuiging Verloopstuk

Inhoud van het pakket

1 excentriekschijfslijpmachine PEXS 270 A1 1 opvanginrichting 1 schuurblad 1 adapter voor de externe afzuiging 1 verloopstuk 1 gebruiksaanwijzing

Nominale spanning: 230 V~ 50 Hz Nominaal vermogen: 270 W Aantal oscillaties in nullast: n0 24000 min-1

Inleiding / Algemene veiligheidsinstructies voor elektrische gereedschappen Nullasttoerental: Schuurplateau: Beveiligingsklasse:

n0 12000 min-1 ø 125 mm II /

Informatie over geluid en trillingen Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluidsniveau van het elektrische gereedschap bedraagt karakteristiek: Geluidsdrukniveau: 83 dB(A) Geluidsvermogen: 94 dB(A) Onzekerheid K: 3 dB Gehoorbescherming dragen! Totale trillingswaarden berekend conform EN 60745: trillingsemissiewaarde ah = 5 m / s2, onzekerheid K < 1,5 m / s2 WAARSCHUWING! Het in deze aanwijzingen vermelde trillingsniveau werd gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijking met andere apparaten worden gebruikt. Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gevallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou kunnen worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige inschatting van de trillingsdruk tijdens een bepaalde werkperiode moet ook rekening worden gehouden met de tijd waarin het apparaat uitgeschakeld is of wel loopt, maar niet werkelijk gebruikt wordt. Dit kan de trillingsdruk over de hele werkperiode aanzienlijk verminderen.

Algemene veiligheidsinstructies voor elektrische gereedschappen WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen! Nalatigheden bij de naleving van de veiligheidsinstructies en aanwijzingen kunnen elektrische schokken, brand en / of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te kunnen raadplegen! Het in de veiligheidsinstructies toegepaste begrip “elektrische gereedschappen” heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligheid op de werkplek a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken kunnen ongevallen ontstaan. b) Werk met het apparaat niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die stof of dampen zouden kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik weg van het elektrische gereedschap. In geval van afleiding zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik géén adaptersteker in combinatie met geaarde apparaten. Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken. NL

Algemene veiligheidsinstructies voor elektrische gereedschappen b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken wanneer uw lichaam geaard is. c) Stel het apparaat niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken. d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken. e) Gebruik alléén verlengkabels die ook voor het buitenbereik geschikt zijn wanneer u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel vermindert het risico van elektrische schokken. f) Wanneer u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar vermindert het risico van elektrische schokken.

3. Veiligheid van personen a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat niet wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheid tijdens het gebruik van het apparaat kan tot ernstig letsel leiden. b) Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, 38

-helm of gehoorbescherming helpt, al naargelang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen. Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneer u tijdens het dragen van het apparaat de vinger aan de AAN- / UITSchakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden. Verwijder de instelgereedschappen of schroefsleutel voordat u het apparaat inschakelt. Een gereedschap of sleutel dat / die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken. Vermijd een abnormale lichaamshouding. Zorg altijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachte situaties beter controleren. Draag geschikte werkkleding. Draag géén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Vlotte kleding, sieraden of haren kunnen door bewegende onderdelen wordt ingetrokken. Wanneer stofafzuigingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen vermindert het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het daarvoor bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u beter en veiliger in het voorgeschreven vermogensbereik.

Algemene veiligheidsinstructies voor elektrische gereedschappen b) Gebruik géén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd. c) Trek de steker uit de contactdoos voordat u apparaatinstellingen uitvoert, toebehoren vervangt of het apparaat weglegt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld wordt. d) Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat géén personen met het apparaat werken die niet vertrouwd zijn met het apparaat of die deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. e) Onderhoud het apparaat zorgvuldig. Controleer of bewegende apparaatonderdelen optimaal functioneren en niet klemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de functie van het apparaat belemmerd wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Veel ongelukken zijn terug te voeren op slecht onderhouden elektrische apparaten. f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereedschappen met scherpe snijranden gaan minder vaak klemmen en kunnen eenvoudiger worden geleid. g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaattype voorgeschreven is. Houd daarbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Apparaatspecifieke veiligheidsinstructies voor excentrische schuurmachines

Sluit het apparaat, wanneer u in de in de openlucht werkt, aan via een lekstroom (FI)-veiligheidsschakelaar met maximaal 30 mA uitschakelstroom. Gebruik uitsluitend een verlengsnoer dat geschikt is voor gebruik buiten. Zet het werkstuk vast. Gebruik kleminrichtingen / bankschroef om het werkstuk vast te klemmen. Het werkstuk wordt zo veiliger en steviger vastgeklemd, dan wanneer u het met de hand vasthoudt. Steun in geen geval op uw handen naast of voor het apparaat en het te bewerken oppervlak; als u wegglijdt, bestaat er letselgevaar. Haal bij gevaar onmiddellijk de netstekker uit het stopcontact. Leid het netsnoer altijd naar achteren van het apparaat vandaan. Let op dat geen personen door de vonkenregen in gevaar gebracht worden. Verwijder brandbare materialen uit de omgeving. Bij het slijpen van metaal ontstaat een vonkenregen. VOORZICHTIG! BRANDGEVAAR! Vermijd oververhitting van het te slijpen product en de slijpmachine. Leeg vóór werkpauzes altijd het stofvak. Slijpstof in de stofzak, microfilter, papieren zak (of in de filterzak resp. filter van de stofzuiger) kan onder ongunstige omstandigheden zoals vonkenregen tijdens het slijpen van metaal, spontaan ontbranden. Het is bijzonder gevaarlijk wanneer het slijpstof met laken polyurethaanresten of andere chemische stoffen vermengd is en het te slijpen product na een langere bewerking heet wordt. WAARSCHUWING! GIFTIGE DAMPEN! Het bewerken van schadelijke / giftige stoffen houdt een gevaar in voor de gezondheid van de bediener of personen die zich in de buurt bevinden. Draag een veiligheidsbril en een stofmasker! NL

Algemene veiligheidsinstructies voor elektrische … / Vóór de ingebruikname

Sluit bij het langdurig bewerken van hout en met name bij het bewerken van materialen waarbij voor de gezondheid schadelijke stoffen ontstaan, het apparaat aan op een geëigende externe stofafzuigvoorziening. Zorg bij de bewerking van kunststoffen, verven, lakken, enz. voor voldoende ventilatie. Bevochtig materialen of te bewerken oppervlakken niet met vloeistoffen die oplosmiddelen bevatten. Gebruik het elektrische gereedschap alléén voor droge slijpwerkzaamheden. Het binnendringen van water in een elektrisch apparaat verhoogt het risico voor elektrische schokken. Schuur geen loodhoudende verf of andere voor de gezondheid schadelijke materialen. Asbesthoudend materiaal mag niet worden bewerkt. Asbest geldt als kankerverwekkend. Voorkom contact met het draaiende schuurblad. Gebruik het apparaat uitsluitend als het schuurblad is bevestigd. Gebruik het apparaat nooit voor doeleinden waarvoor het niet bestemd is en uitsluitend met originele onderdelen / accessoires. Plaats het apparaat ingeschakeld tegen het werkstuk. Haal het apparaat na de bewerking van het werkstuk en schakel het daarna uit. Laat het uitgeschakelde apparaat tot stilstand komen, voordat u het weglegt. Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn. Houd het werkbereik schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Lichtmetaalstof kan ontbranden of exploderen. Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de netsteker uit de contactdoos wanneer de kabel tijdens de werkzaamheden beschadigd wordt. Beschadigde kabels verhogen het risico voor elektrische schokken.

NL Originele accessoires / hulpapparatuur

Gebruik alléén toebehoren dat in de gebruiksaanwijzingen vermeld staat. Het gebruik van andere dan in deze handleiding aanbevolen hulpgereedschappen of ander toebehoren kan gevaar voor letsel vormen.

Vóór de ingebruikname

Schuurvermogen en oppervlak: Het schuurvermogen en de oppervlaktekwaliteit zijn afhankelijk van de korreldikte van het schuurblad. Let op dat u voor de bewerking van de verschillende materialen dienovereenkomstige schuurbladen met verschillende korrelgroottes gebruikt.

Schuurblad verwisselen

WAARSCHUWING! LETSELGEVAAR! Haal altijd de netstekker uit het stopcontact voordat u werkzaamheden aan het apparaat verricht. De excenter-schuurmachine beschikt over een speciale sluiting, waardoor de schuurbladen snel en eenvoudig kunnen worden verwisseld. Til het schuurblad 5 opzij op en trek het van de schuurschijf 4 om het te verwijderen. Opmerking: Verwijder stof en vuil van het schuurplateau 4 voordat u een nieuw schuurblad 5 bevestigt. Zorg dat de gaten van het schuurblad 5 overeenkomen met de openingen van het schuurplateau 4 .

Stof- / spaanderafzuiging

Neem het hoofdstuk “Veiligheidsinstructies” in acht.

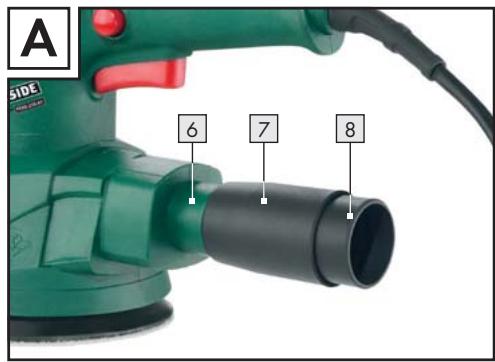

Vóór de … / Ingebruikname / Arbeidsinstructies / Onderhoud en reiniging Geïntegreerde afzuiging met opvanginrichting: Schuif de opvanginrichting 3 volledig op het apparaat. Trek de opvanginrichting 3 van het apparaat om deze te kunnen legen. Opmerking: Leeg de opvanginrichting 3 op tijd en regelmatig om een optimale stofafzuiging te kunnen waarborgen. Externe afzuiging (zie afb. A): Aansluiten: Schuif de adapter voor de externe afzuiging 7 op de uitblaasaansluiting 6 en draai hem naar rechts om hem te fixeren. Gebruik daarvoor indien nodig het verloopstuk 8 door het in de adapter voor de externe afzuiging 7 te schuiven. Schuif de slang van een geschikte afzuiginstallatie (bijv. van een werkplaatsstofzuiger) op de adapter voor de externe afzuiging 7 en gebruik zo nodig het verloopstuk 8 . Verwijderen: Trek de slang van de afzuiginstallatie van de adapter voor de externe afzuiging 7 . Draai de adapter voor de externe afzuiging 7 naar links en trek hem eventueel met het verloopstuk 8 los.

Opmerking! Zet de excenter-schuurmachine altijd aan voordat deze contact maakt met het materiaal en plaats het apparaat pas daarna op het werkstuk. Tijdens het gebruik kunt u kiezen uit puls- en continubedrijf: Pulsbedrijf inschakelen: Druk op de AAN- / UIT-Schakelaar 1 . Pulsbedrijf uitschakelen: Laat de AAN- / UIT-Schakelaar 1 weer los.

Continubedrijf inschakelen: Druk op de AAN- / UIT-Schakelaar 1 , houd hem ingedrukt en druk op de vastzetknop 2 . Duurmodus uitschakelen: Druk op de AAN- / UIT-Schakelaar 1 en laat deze los.

Wacht totdat het elektrische gereedschap tot stilstand is gekomen voordat u het weglegt.

Oppervlakken schuren

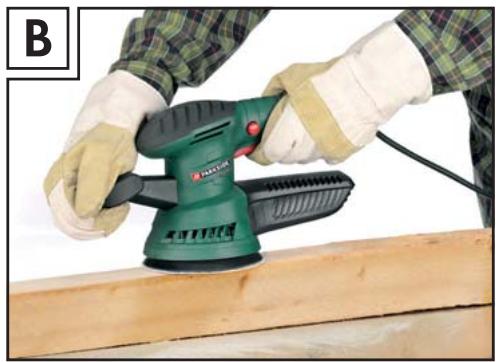

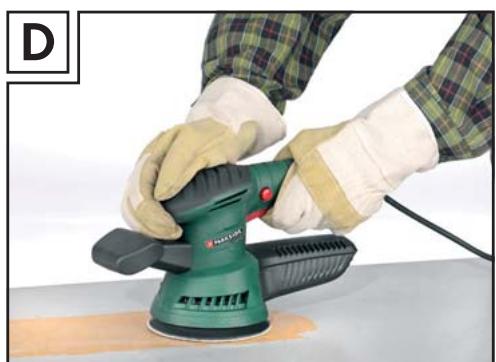

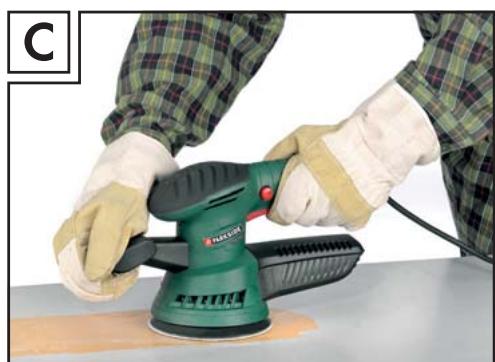

Schakel het elektrische gereedschap in, plaats het met het complete schuuroppervlak op de te bewerken ondergrond en beweeg het gereedschap met matige druk over het werkstuk (zie afb. B, C, D). Opmerking: Het schuurvermogen en het schuurbeeld worden hoofdzakelijk door de keuze van het schuurblad en de aanpersdruk bepaald. Alleen in optimale staat verkerende schuurbladen leveren een goed schuurresultaat. Let op een gelijkmatige aanpersdruk. Een overmatige verhoging van de aanpersdruk leidt niet tot een beter schuurresultaat, maar tot een sterkere slijtage van het schuurblad. Gebruik een schuurblad waarmee u metaal hebt bewerkt niet meer voor andere materialen.

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR! Haal altijd de netstekker uit het stopcontact voordat u werkzaamheden aan het apparaat verricht. De excenter-schuurmachine is onderhoudsvrij. Reinig regelmatig het apparaat, onmiddellijk na het uitvoeren van de werkzaamheden. Gebruik voor de reiniging van het apparaat een droge doek en in géén geval benzine, oplos- of reinigingsmiddelen die het kunststof aantasten. NL

Onderhoud en reiniging / Service / Garantie / Afvoer

Houd de ventilatieopeningen altijd vrij. Verwijder vastzittend schuurstof met een kwastje.

WAARSCHUWING! Laat uw apparaten alléén door gekwalificeerd vakpersoneel en alléén met originele onderdelen repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft. WAARSCHUWING! Laat de steker of de aansluitleiding altijd door de fabrikant van het apparaat of door zijn technische dienst repareren. Op deze wijze wordt gewaarborgd dat de veiligheid van het apparaat behouden blijft.

U heeft op dit apparaat 3 jaar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b. de kassabon als aankoopbewijs. Als u aanspraak wilt maken op garantie, neem dan a.u.b. telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd. De garantie geldt alleen voor materiaal- of fabricagefouten, echter niet voor transportschade, of voor onderdelen die aan slijtage onderhevig zijn, of voor beschadigingen aan breekbare delen, bijv. schakelaars of accu’s. Het product is uitsluitend bestemd voor privé-gebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijke rechten worden door deze garantie niet beperkt. 42

NL De garantieperiode wordt niet verlengd door de aansprakelijkheid. Dit geldt eveneens voor vervangen en gerepareerde onderdelen. Schade en gebreken die mogelijk reeds bij de aankoop aanwezig zijn, moeten direct na het uitpakken worden gemeld, uiterlijk echter twee dagen na de dag van aankoop. Na verstrijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden. NL Kompernass Service Netherland Tel.: 0900 1240001 e-mail: support.nl@kompernass.com

Afvoer De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Voer elektronische gereedschappen niet af via het huisafval!

Conform de Europese richtlijn 2002 / 96 / EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting daarvan naar nationaal recht moeten oude elektrische gereedschappen separaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Conformiteitsverklaring / Producent

Conformiteitsverklaring / Producent

Wij, Kompernaß GmbH, documentverantwoordelijke persoon: de heer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documenten en EG-richtlijnen: Machinerichtlijn (2006 / 42 / EC) EG-laagspanningsrichtlijn (2006 / 95 / EC) Elektromagnetische verdraagzaamheid (2004 / 108 / EC) Toegepaste, geharmoniseerde normen EN 55014-2:1997/A1:2001/A2:2008 EN 55014-1:2006, EN 55014-2/A2:2008 EN 60745-1:2009, EN 60745-2-4:2009 EN 61000-3-2:2006, EN 61000-3-3:2008 EN 62233:2008 IEC 60745-1:2006, IEC 60745-2-4/A1:2008 IEC 60745-1:2006, IEC 60745-2-4:2002 Type / Benaming: Excentriekschijfslijpmachine PEXS 270 A1 Date of manufacture (DOM): 09 - 2010 Serienummer: IAN 56848

Technische wijzigingen binnen het kader van de verderontwikkeling zijn voorbehouden. NL
