MODE D'EMPLOI PEXS 270 A1 PARKSIDE

Instructions de sécurité générales pour les outils électriques 1. Sécurité du poste de travail .....................................................................................Page 2. Sécurité électrique ....................................................................................................Page 3. Sécurité personnelle .................................................................................................Page

4. Manipulation prudente et usage d’outils électriques .............................................Page

Consignes de sécurité spécifiques de la ponceuse excentrique ................................Page Accessoires / équipements d‘origine ...........................................................................Page

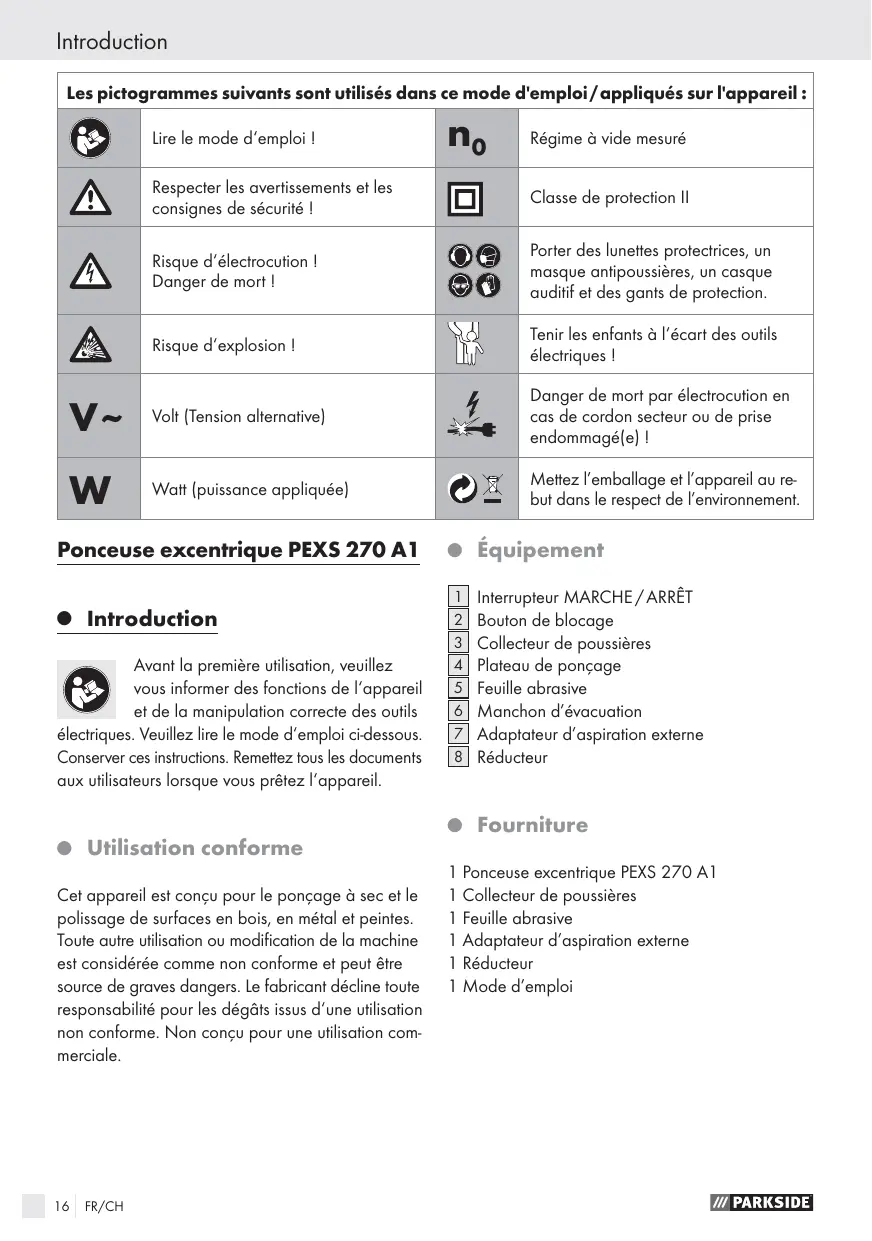

Introduction Les pictogrammes suivants sont utilisés dans ce mode d'emploi / appliqués sur l'appareil : Lire le mode d‘emploi !

Régime à vide mesuré Respecter les avertissements et les consignes de sécurité ! Classe de protection II Risque d‘électrocution ! Danger de mort ! Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection. Risque d‘explosion ! Tenir les enfants à l‘écart des outils électriques !

Volt (Tension alternative) Danger de mort par électrocution en cas de cordon secteur ou de prise endommagé(e) !

Watt (puissance appliquée) Mettez l’emballage et l’appareil au rebut dans le respect de l’environnement. Ponceuse excentrique PEXS 270 A1

Introduction Avant la première utilisation, veuillez vous informer des fonctions de l‘appareil et de la manipulation correcte des outils électriques. Veuillez lire le mode d‘emploi ci-dessous. Conserver ces instructions. Remettez tous les documents aux utilisateurs lorsque vous prêtez l‘appareil.

Interrupteur MARCHE / ARRÊT Bouton de blocage Collecteur de poussières Plateau de ponçage Feuille abrasive Manchon d’évacuation Adaptateur d’aspiration externe Réducteur Fourniture Utilisation conforme Cet appareil est conçu pour le ponçage à sec et le polissage de surfaces en bois, en métal et peintes. Toute autre utilisation ou modification de la machine est considérée comme non conforme et peut être source de graves dangers. Le fabricant décline toute responsabilité pour les dégâts issus d‘une utilisation non conforme. Non conçu pour une utilisation commerciale.

Équipement FR/CH 1 Ponceuse excentrique PEXS 270 A1 1 Collecteur de poussières 1 Feuille abrasive 1 Adaptateur d’aspiration externe 1 Réducteur 1 Mode d’emploi Introduction / Instructions de sécurité générales pour les outils électriques

Caractéristiques Tension nominale : Puissance nominale : Mouvements orbitaux à vide : Vitesse de rotation à vide : Plateau : Classe de protection : 230 V~ 50 Hz 270 W 24000 tr. / min 12000 tr. / min ø 125 mm II / Bruit et vibrations : Valeur de mesure du bruit déterminée conf. à la norme EN 60745. Le niveau de bruit A pondéré typique de l’outil électrique est de : Niveau de pression acoustique : 83 dB(A) Niveau de puissance acoustique : 94 dB(A) Incertitude K: 3 dB Instructions de sécurité générales pour les outils électriques AVERTISSEMENT ! Lire toutes les consignes de sécurité et instructions ! Tout manquement aux consignes de sécurité et instructions peut causer une électrocution, un incendie et de graves blessures. Conserver toutes les consignes de sécurité et instruction pour pouvoir vous y reporter ultérieurement ! Le terme «outil electrique» utilise dans les consignes de securite se refere aux outils electriques qui fonctionnent sur secteur (avec cordon secteur) et aux outils electriques qui fonctionnent sur piles (sans cordon secteur). Porter un casque auditif !

1. Sécurité du poste de travail

Valeurs totales de vibration calculées selon EN 60745 : Valeur d’émission de vibrations ah = 5 m / s2, Incertitude K < 1,5 m / s2. AVERTISSEMENT ! Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d‘outils. Le niveau de vibrations varie en fonction de l‘usage de l‘outil électrique et peut, dans certains cas, excéder les valeurs indiquées dans ces instructions. La charge due aux vibrations pourrait être sous-estimée si l‘outil électrique est utilisé régulièrement de cette manière. Remarque : Afin d‘estimer exactement la sollicitation des vibrations pendant une certaine durée de travail, il faut aussi tenir compte des durées pendant lesquelles l‘appareil est éteint ou est en marche, mais n‘est pas réellement utilisé. Ceci peut réduire considérablement la sollicitation de vibration sur toute la durée du travail. a) Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l’origine d’accidents. Ne pas utiliser l’appareil dans une atmosphère explosive contenant des liquides, des gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz. Tenir les enfants et les autres personnes à l’écart lors de l’utilisation de cet outil électrique. Toute distraction peut vous faire perdre le contrôle de l’appareil.

2. Sécurité électrique

a) La fiche de branchement secteur de l’appareil doit s’enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d’adaptateur avec des appareils reliés à la terre. Une fiche intacte et une FR/CH

Instructions de sécurité générales pour les outils électriques

prise de courant adéquate permettent de réduire les risques d’électrocution. Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, fours et réfrigérateurs. Risque élevé d’électrocution lorsque vous êtes relié à la terre. Ne pas exposer cet appareil à la pluie, ni à l’humidité. L’infiltration d’eau dans un appareil électrique augmente les risques d’électrocution. Ne jamais utiliser le câble de manière non conforme, pour porter l’appareil ou le suspendre, voire pour débrancher la fiche secteur de la prise de courant. Tenir le câble à l’écart de toute source de chaleur, d’arêtes coupantes ou de parties mobiles de l’appareil. Un câble tordu ou enchevêtré augmente les risques d’électrocution. Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un câble de rallonge homologué pour l’usage à l’extérieur. L’utilisation d’un câble de rallonge homologué pour l’usage en plein-air réduit les risques d’électrocution. Si l’utilisation de l’outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L’usage d’un disjoncteur différentiel réduit les risques de décharge électrique.

3. Sécurité personnelle

a) Soyez toujours attentif et vigilant quelle que soit la tâche exécutée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l’appareil si vous n’êtes pas concentré ou fatigué ou sous l’influence de drogues, d’alcool ou de médicaments. Le moindre instant de distraction lors de l’usage de l’appareil peut causer de sérieuses blessures. Portez une tenue de protection personnelle et toujours des lunettes de protection.

Le port d’équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le type et l’utilisation de l’appareil électrique, diminue les risques de blessures. Éviter toute mise en marche involontaire. Vérifier que l’outil électrique est éteint avant de le raccorder à l’alimentation électrique, le déplacer ou le transporter. Lors du transport de l’appareil, si le doigt est sur l’interrupteur MARCHE / ARRÊT ou si l’appareil est allumé, vous risquez de provoquer des accidents. Avant de mettre en marche l’appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clé pris dans un élément en rotation peut provoquer des blessures. Ne pas se précipiter. Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôler votre équilibre à tout moment. Ceci vous permet de mieux contrôler l’appareil, surtout en cas de situations inattendues. Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l’écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles. Si les dispositifs d’aspiration et de récupération des poussières sont montés, il faut veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation de ces dispositifs réduit les dangers causés par les poussières.

4. Manipulation prudente et

usage d’outils électriques a) Nepas surcharger l’appareil. Utiliser l’outil électrique adéquat pour réaliser votre travail. L’outil adéquat vous permet de mieux travailler et en toute sécurité dans la plage de puissance prescrite. b) Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil Instructions de sécurité générales pour les outils électriques

électrique dont l’allumage et l’extinction ne fonctionnent plus correctement est dangereux et doit être réparé. Débrancher la fiche électrique de la prise de courant avant d’ajuster l’outil, de changer des accessoires ou de ranger l’appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l’appareil. Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n’ont pas lu ces instructions utiliser l’appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience. Entretenir l’appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l’appareil. Faire réparer les pièces endommagées avant de réutiliser l’appareil. Les outils électriques mal entretenus sont à l’origine de nombreux accidents. Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider. Utiliser l’outil électrique, les accessoires, les outils d’usinage, etc. conformément à ces instructions et aux spécifications de l’outil. Tenir compte des conditions de travail et de la tâche à exécuter. L’usage d’outils électriques dans un but différent de celui prescrit peut être à l’origine de situations dangereuses. Consignes de sécurité spécifiques de la ponceuse excentrique

Si vous travaillez en plein-air, protégez l‘appareil par un disjoncteur de protection contre les courants de courts-circuits (FI) avec un courant de déclenchement maximal de 30 mA.

Uniquement utiliser un câble de rallonge homologué pour l‘utilisation en plein-air. Fixer la pièce usinée. Utiliser des dispositifs de serrage / étau pour fixer la pièce usinée. La pièce est ainsi plus sûrement fixée qu‘à la main. Ne jamais poser les mains à côté ou devant l‘outil sur la surface à usiner pour prévenir tous risques de blessures en cas de dérapage. Immédiatement débrancher la fiche secteur de la prise de courant en cas de danger. Toujours faire dégager le cordon secteur vers l‘arrière de l‘appareil. Veiller à ne mettre personne en danger par les projections d’étincelles. Dégager toutes les matières inflammables de la périphérie. Les projections d’étincelles se produisent lors du ponçage des métaux. PRUDENCE ! RISQUE D’INCENDIE ! Éviter toute surchauffe de la pièce poncée et de la ponceuse. Toujours vider le collecteur de poussières avant les pauses de travail. Dans des conditions défavorables telles que projections d’étincelles lors du ponçage de métaux, les poussières de ponçage dans le sac à poussières, microfiltre, sachet en papier (ou dans le sac filtrant ou filtre de l’aspirateur) peuvent prendre feu. Les risques sont particulièrement accrus lors les poussières de ponçage contiennent des restes de peintures, polyuréthane ou d’autres substances chimiques et la surface usinée échauffée par un travail prolongé. AVERTISSEMENT ! VAPEURS TOXIQUES ! L‘usinage de poussières nocives / toxiques est dangereux pour la santé de l‘utilisateur et des personnes séjournant à proximité. Porter des lunettes protectrices et un masque antipoussières ! En cas d‘usinage prolongé de bois et plus spécialement de matériaux dégageant des poussières nocives, vous devez raccorder l‘appareil à un dispositif externe d‘aspiration des poussières adéquat. FR/CH

Instructions de sécurité générales pour les … / Avant la mise en service

Assurer une ventilation convenable du local lors de l‘usinage de plastiques, peintures, vernis, etc. Ne pas imbiber les matériaux ou surfaces à usiner avec des liquides à base de solvants. Uniquement utiliser cet outil électrique pour le ponçage à sec. L’infiltration d’eau dans un appareil électrique augmente les risques d’électrocution. Éviter de poncer des peintures contenant du plomb ou d‘autres matériaux toxiques. Ne pas usiner des matériaux à base d‘amiante. L‘amiante est considérée cancérigène. Éviter tout contact avec la feuille abrasive oscillante. Uniquement utiliser l‘appareil avec une feuille abrasive fixée. Ne jamais utiliser l‘appareil de manière non-conforme et exclusivement avec des pièces / accessoires d‘origine. Amener l‘appareil en marche contre la pièce usinée. Après l‘usinage, il faut d‘abord éloigner l‘appareil de la pièce usinée avant de l‘éteindre. Après l‘extinction de l‘appareil, attendre l‘arrêt complet avant de le poser. L‘appareil doit toujours rester propre, sec et exempt d‘huiles ou de graisses. Tenir votre plan de travail propre. Les matériaux mixtes sont particulièrement dangereux. Les poussières de métaux légers peuvent s’enflammer ou exploser. Ne pas utiliser l’outil électrique si le câble secteur n’est pas en parfait état de fonctionnement. Si le câble s’endommage pendant le travail, ne pas le toucher et le débrancher en saisissant la fiche secteur. Un câble endommagé augmente les risques d’électrocution. FR/CH

Accessoires / équipements d‘origine

Uniquement utiliser les accessoires indiqués dans le mode d‘emploi. L‘usage d‘équipements ou d‘accessoires autres que ceux recommandés peut signifier un risque de blessures pour l‘utilisateur.

Avant la mise en service

Sélection de la feuille abrasive Enlèvement et surface : Le rendement d’enlèvement et la qualité de surface dépendent du grain de la feuille abrasive. Veiller à utiliser des feuilles abrasives avec un grain adéquat pour l’usinage des différents matériaux.

Remplacement de la feuille abrasive AVERTISSEMENT ! RISQUE DE BLESSURES ! Toujours débrancher la fiche secteur de la prise de courant avant d‘effectuer des travaux sur l‘appareil. La ponceuse excentrique est équipé d‘un système auto agrippant permettant un changement simple et rapide de la feuille abrasive. Soulever la feuille abrasive 5 par le côté et tirer pour l’enlever du plateau de ponçage 4 . Remarque : Avant de fixer la nouvelle feuille abrasive 5 éliminer les poussières et salissures du plateau 4 . Veiller à ce que les trous de la feuille abrasive 5 correspondent aux trous du plateau 4 .

Aspiration des poussières / copeaux

Respecter les instructions du chapitre «Consignes de sécurité». Avant la mise … / Mise en service / Instructions de travail / Entretien et nettoyage Aspiration interne avec le collecteur de poussières : Raccorder correctement le collecteur de poussières 3 à l‘outil. Pour vider le collecteur de poussières 3 , il faut le démonter de l‘outil. Remarque : Vider le collecteur de poussières 3 à temps et régulièrement afin d‘assurer une aspiration optimale des poussières. Aspiration externe (voir ill. A) : Raccorder : Emmancher l’adaptateur d’aspiration externe 7 sur le manchon d‘évacuation 6 et le tourner vers la droite pour le fixer. Le cas échéant, utiliser le réducteur 8 en l‘insérant dans l‘adaptateur d‘aspiration externe 7 . Raccorder le tuyau d’un dispositif d’aspiration des poussières homologué (par ex. d’un aspirateur de poussières d’atelier) dans l’adaptateur d’aspiration externe 7 , au besoin avec le réducteur 8 . Démonter : Démonter le tuyau du dispositif d’aspiration des poussières de l’adaptateur d’aspiration externe 7 . Tourner l’adaptateur d’aspiration externe 7 vers la gauche et le démonter, le cas échéant avec le réducteur 8 .

Mise en marche et arrêt Remarque ! Toujours allumer la ponceuse excentrique avant de l‘amener au contact du matériau et guider ensuite l‘appareil sur la pièce usinée. Vous pouvez choisir entre le mode à arrêt instantané et permanent : Mise en marche du mode à arrêt instantané : Enfoncer l‘interrupteur MARCHE / ARRÊT 1 . Extinction du mode à arrêt instantané : Relâcher l‘interrupteur MARCHE / ARRÊT 1 . Mise en marche du fonctionnement permanent : Appuyer sur l’interrupteur MARCHE / ARRET 1 , le maintenir enfoncé et appuyer sur le bouton de blocage 2 . Extinction du mode permanent : Enfoncer l‘interrupteur MARCHE / ARRÊT 1 et le relâcher.

Instructions de travail

Attendre l’arrêt complet de l’outil électrique avant de le poser.

Allumer l’outil électrique, appuyer complètement le plateau de ponçage contre la surface usinée et le déplacer en exerçant une pression modérée sur la pièce (voir ill. B, C, D). Remarque : Le rendement d’enlèvement et la micrographie dépendent essentiellement du choix de la feuille abrasive et de la pression d’appui. Une bonne qualité de ponçage n’est possible qu’avec une feuille abrasive en parfait état. Veiller à exercer une pression régulière. Une pression excessive n’améliore pas le rendement, elle ne fait qu’accroître l’usure de la feuille abrasive. Une feuille abrasive utilisée pour usiner une surface métallique ne doit pas être réutilisée pour d’autres matériaux.

Entretien et nettoyage AVERTISSEMENT ! RISQUE DE BLESSURES ! Toujours débrancher la fiche secteur de la prise de courant avant d‘effectuer des travaux sur l‘appareil. La ponceuse excentrique ne requiert aucun entretien. Nettoyer l‘appareil régulièrement, directement après avoir terminé le travail. FR/CH

Entretien et nettoyage / Service / Garantie / Mise au rebut

Nettoyer l’appareil avec un chiffon sec, absolument proscrire l’usage d’essence, de solvant ou de détergent susceptible d’endommager le plastique. Toujours veiller à ne pas obturer les orifices de ventilation. Nettoyer les poussières de ponçage adhérant au boîtier avec un pinceau.

AVERTISSEMENT ! Uniquement confier la réparation de vos appareils à des techniciens qualifiés et avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de fonctionnement de l’appareil. AVERTISSEMENT ! Toujours confier le remplacement de la fiche ou du cordon secteur au fabricant de l’appareil ou à son S.A.V. Ceci permet d’assurer la sécurité de fonctionnement de l’appareil.

La durée de la garantie n’est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts présents dès l’achat doivent être notifiés dès que le produit est déballé, et au plus tard deux jours après la date d’achat. Toutes réparations survenant après la période sous garantie ne seront pas prises en charge. Kompernass Service France Tel.: e-mail: support.fr@kompernass.com Kompernaß Service Switzerland Tel.: (max. 0,0807 CHF/Min.) e-mail: support.ch@kompernass.com Garantie Cet appareil bénéficie de 3 ans de garantie à compter de la date d’achat. L’appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d’achat. Si la garantie devait s’appliquer, contactez par téléphone votre interlocuteur du service après-vente. Cette condition doit être respectée pour assurer l’expédition gratuite de votre marchandise. La prestation de garantie s’applique uniquement pour les erreurs de matériaux et de fabrication, pas pour les dommages de transport, les pièces d’usure ou les dommages subis par les pièces fragiles, comme par ex. les interrupteurs ou les batteries. Le produit est exclusivement destiné à un usage privé et non commercial.

La garantie est annulée en cas de manipulation incorrecte et inappropriée, d’utilisation brutale et en cas d’intervention qui n’aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. FR/CH

Mise au rebut L’emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales. Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002 / 96 / EC relative aux appareils électriques et électroniques usés, et à son application dans les législations nationales, les outils électriques usés doivent être collectés séparément et faire l’objet d’un recyclage écophile. Renseignez-vous auprès de votre mairie ou de l’administration municipale concernant les possibilités de mise au rebut des appareils usés. Déclaration de conformité / Fabricant

Déclaration de conformité / Fabricant Nous soussignés, Kompernaß GmbH, responsable du document : Monsieur Felix Becker, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et référentiels, et directives CE suivants : Directive Machines (2006 / 42 / EC) Directive CE Basse tension (2006 / 95 / EC) Compatibilité électromagnétique (2004 / 108 / EC) Normes harmonisées appliquées EN 55014-2:1997/A1:2001/A2:2008 EN 55014-1:2006, EN 55014-2/A2:2008 EN 60745-1:2009, EN 60745-2-4:2009 EN 61000-3-2:2006, EN 61000-3-3:2008 EN 62233:2008

IEC 60745-1:2006, IEC 60745-2-4/A1:2008

IEC 60745-1:2006, IEC 60745-2-4:2002

Type / Désignation de l’appareil : Ponceuse excentrique PEXS 270 A1 Date of manufacture (DOM) : 09 - 2010 Numéro de série : IAN 56848 Bochum, 30.09.2010 Hans Kompernaß - Gérant - Tous droits de modifications techniques à fins d’amélioration réservés. FR/CH
