QUICK RELEASE - Accessori per orologi SUUNTO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Connettore rapido (QR) per attrezzatura subacquea
Marca	SUUNTO
Modello	QUICK RELEASE
Categoria	Accessori per orologi
Utilizzo	Collegare il manometro sommerso all'uscita HP dell'erogatore
Installazione	Raccomandata da un concessionario o distributore autorizzato
Connessione	Spingere e ruotare in senso orario
Disconnessione	Spingere e ruotare in senso antiorario
Sicurezza	Non esporre a miscele gassose contenenti più del 40% di ossigeno
Compatibilità gas	Aria o nitrox fino al 40% O2
Norma	Conforme alla norma europea EN 250
Manutenzione periodica	Ogni 2 anni o dopo 200 immersioni da un concessionario autorizzato
Anello O-ring interno (parte maschio)	Riferimento K5168 (3,80 x 1,50 90shA)
Anello O-ring (parte maschio del tubo flessibile)	Riferimento K1042 (9,25 x 1,78)
Tappo di protezione	Riferimento V5887
Tubo flessibile di ricambio	Riferimento K5165
Protezione flessibile	Riferimento K5171
Asse rotante (pacchetto da 5)	Riferimento V5580
Robustezza	Progettato per resistere ai rigori dell'immersione autonoma
Servizio clienti	Centro chiamate Europa: [phone]

Domande frequenti - QUICK RELEASE SUUNTO

Come installare il QR SUUNTO?

L'installazione è raccomandata da un concessionario o distributore autorizzato. Scollegare il tubo flessibile nel punto desiderato, installare le estremità del QR e verificare lo stato degli O-ring prima del montaggio.

Posso utilizzare il QR con miscele gassose contenenti più del 40% di ossigeno?

No, ciò comporta un rischio di incendio o esplosione. Il QR è progettato per un contenuto massimo di ossigeno del 40%.

Come collegare e scollegare il QR?

Per collegare: spingere e ruotare in senso orario. Per scollegare: spingere e ruotare in senso antiorario, quindi tirare. Assicurarsi che il connettore sia ben innestato.

Quando bisogna effettuare la manutenzione del QR?

La manutenzione deve essere eseguita ogni 2 anni o dopo 200 immersioni (prima scadenza) da un concessionario autorizzato SUUNTO.

Quali pezzi di ricambio sono disponibili per il QR?

I pezzi includono: tappo (V5887), O-ring interno (K5168), O-ring flessibile (K1042), tubo flessibile (K5165), protezione flessibile (K5171), asse rotante (V5580).

Il QR è compatibile con tutti gli erogatori?

Il QR è progettato per attrezzature subacquee conformi alla norma EN 250. Si installa tra il manometro e il tubo flessibile o tra il tubo flessibile e l'erogatore.

Cosa fare se l'O-ring interno è usurato?

Sostituirlo con l'O-ring di ricambio (rif. K5168). Rimuovere il vecchio con un cacciavite da orologiaio e spingere il nuovo nella sua sede con una punta di legno.

Posso sostituire il tubo flessibile da solo?

Si consiglia di far eseguire la sostituzione da un concessionario autorizzato per garantire la tenuta e la sicurezza.

Come proteggere il QR quando non viene utilizzato?

Utilizzare i tappi di protezione (rif. V5887) per proteggere le estremità aperte da polvere e deformazioni.

Cosa significa QR su questo prodotto SUUNTO?

QR significa Quick Release (accoppiatore rapido). È un connettore robusto che consente connessione e disconnessione senza attrezzi.

MANUALE UTENTE QUICK RELEASE SUUNTO

Il SUUNTO QR (Quick Release) è un innesto rapido estremamente robusto che consente di collegare uno strumento a frusta, che preveda la misurazione della pressione, all'uscita de Alta Pressione del primo stadio dell'erogatore. Rende possibile l'aggancio e lo scancio dello strumento senza dover utilizzato alcun attrezzo. Il QR si può installare sua tra strumento e frusta, sua tra frusta ed ergatore.

Nonostante il QR sa progettato per superare i rigori dell'attività subacquea, occorre trattarlo con la dovuta cura, come qualsiasi altra attrezzatura per immersione.

Il SUUNTO QR è stato sottomosto a test ed omologato per l'utilizzo con l'attrezatura subacquea in conformità con lo standard europeo EN 250.

ATTENZIONE!

Non utilizzato il QR con miscele gassose contenti più del 40% di ossigeno. Un除去 di ossigeno superiore a questo limite

presenta rischi di incendio o di esplosione con possibili seguenti lesions gravi,anche mortali.

1.1. Installazione

La Suunto consiglia di far installare il QR da un concessionario o da un distributore autorizzato.

Svitare la frusta laddove si intende installare il QR. Avvitate le estremità del QR nelle rispettive sedi. Le due estremità del QR sono fillettate 7/16", la stessa fillettatura delle due estremità delle fruste alla pressione degli strumenti. Se il QR viene montato fra strumento e frusta, lo stelo di rotazione va installato sulla frusta, nel giunto QR. Se il QR è installato fra erogatore e frusta, occorre inseire un o-ring (9,25 x 1,78) nell'apposita sede prevista sul QR prima di avvitarlo nell'uscita HP dell'erogatore. Nel montaggio, verificare le condizioni di tutti gli o-ring e, all'occorrenza, provedere alla loro sostuzione. Assicurarsi, prima di procedere al montaggio, che tutti gli elementi siano puliti.

Se il QR est installato fra strumento e frusta,
puo rendersi necessario allargare il foro di

passaggio della frusta nella protezione dello strumento onde consentire l'insertimento del connettore QR.

1.2. Uso del QR

L'aggancio avviene spingendo a fondo e girando in senso orario. Assicurarsi che il connettore sua bloccato tirando forte e girando in senso anti-orario.

Lo sgancio avviene spingendo a fondo e girando in senso anti-orario, estrarre quindi il connettore. Usare i tappi di chiusura per proteggere le estremita aperte del connettore contro polvere ed ammaccature.

ATTENZIONE!

Non agganciere o sganciere la frusta con pressione nll'erogatore. Chiudere la rubineteria e scaricare tutte l'aria dall'erogatore prima di agganciere o sganciere.

1.3. Revisione

Sottoporre a revisione il QR e la frusta agli due anni o dopo 200 immersions (e comunque alla prima delle due scadenze) presso un concessionario o presso un distributore autorizzato. La revisione deve comprendere un controlo operativo generale, la sostituzione dei componenti usurati ed un controllo molto pressione delle eventuali perdite. La revisione può richiedere strumenti ed addestramento specifici. Per la revisione biennale è quindi consigliabile contatteru an concessionario o distributore SUUNTO autorizzato. Non cercare di effettuare da se la revisione se non si conosce esattamente la procedura da seguire.

Con un uso molto assiduo, l'o-ring interno del maschio dell'innesto rápidoooter usurarsi. Puo èserefacilitamente sostituito con un o-ring di ricambio (3,80x1,50 90shA). Scalzare l'o-ring

utilizzando un mini cacciavite. Premere in sede il nuovo o-ring utilizzato un bastoncino, non appuntito, di legno morbido. Attenzione a non danneggiare l'o-ring o le superfici di tenuta!

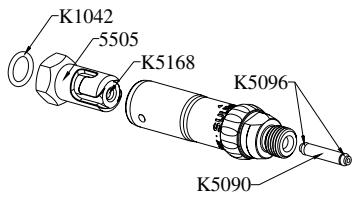

Ricambi (alcuni sono forniti in dotazione insieme con il QR) :

Tappodi chiusura per QR V5887
Maschio dell'innesto rapido QR 5505
O-ring per parte maschio QR (3,80x1,50 90shA) K5168
- O-ring del terminale frusta HP (9.25 x 1.78) K1042. Utilizzato anche tra QR e strumento.
Frusta K5165
TappofrustaK5171
Stelo di rotazione completo di o-ring (in confezione da 5 peszii V5580)
Stelo per giunto rotante K5090
O-ring per stelo di rotazione (1,42 x 1,52) K5096
